预制构件装配式住宅吊装施工方案施工方案编制：初审：审核：批准：二○XX年二月十七日预制构件装配式住宅吊装目录目录第一节编制说明及依据1.1 编制说明本文档是为了规范和指导预制构件装配式住宅吊装工程的施工，确保工程的安全和质量。
本文档的编制是基于相关法规和标准的要求，同时也结合了实际情况和经验。
1.2 编制依据本文档的编制依据主要包括以下法规和标准：1.国家建筑标准设计规范2.建筑工程施工安全技术规范3.建筑工程质量验收规范第二节工程概况2.1 总体概况本工程为预制构件装配式住宅吊装工程，总建筑面积为XXX平方米，包括XX栋楼房。
工程地点位于XXX，地形平坦，交通便利。
2.2 预制构件吊装施工概况本工程采用预制构件装配式住宅的施工方式，主要包括以下吊装施工内容：1.预制构件的制作和加工2.吊装方案的制定和确认3.吊装设备的选择和配置4.吊装现场的布置和安全措施5.吊装作业的实施和监控第三节施工部署3.1 施工安排本工程的施工安排主要包括以下内容：1.施工计划的制定和调整2.施工人员的配备和培训3.施工材料和设备的采购和管理4.施工现场的布置和管理5.施工过程中的质量和安全控制以上是本文档的主要内容，施工方案的编制和实施需要严格按照相关法规和标准，确保工程的安全和质量。
3.2 构件运输与堆场在这一节中，我们将讨论构件运输和堆放的问题。
在建筑施工中，构件的运输和堆放是非常重要的环节，因为这直接影响到施工的进度和质量。
因此，我们必须认真对待这个问题，采取科学的方法和措施来保证施工的顺利进行。
第四节施工难点与特点在这一节中，我们将介绍一些施工中的难点和特点。
施工中的难点和特点是指那些具有一定技术难度和复杂性的工作，需要特别注意和处理。
在本文中，我们将重点介绍一些与本项目相关的难点和特点，以便更好地指导施工过程。
第五节塔吊选型在这一节中，我们将讨论塔吊的选型问题。
塔吊是建筑施工中必不可少的设备之一，它能够帮助我们高效地完成各种吊装作业。

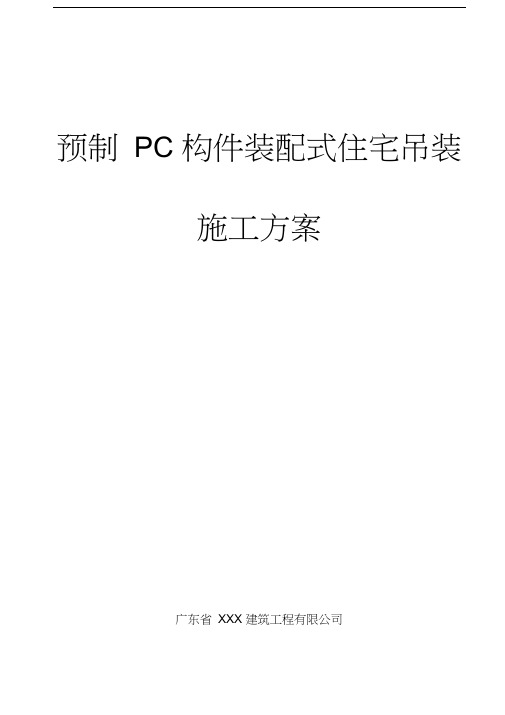

预制PC 构件装配式住宅吊装施工方案广东省XXX 建筑工程有限公司二G一三年七月五日第一节编制依据 (1)1.1 编制说明 (1)1.2 编制依据 (1)第二节工程概况 (2)2.1 总体概况 (2)2.2 预制构件吊装施工概况 (2)第三节施工部署 (2)3.1 施工安排 (2)3.2 构件运输与堆场 (3)第四节. 施工关键点与难点 (4)第五节塔吊选型 (5)5.1 塔吊选择 (5)5.2 塔吊布置 (5)5.3 塔吊吊装能力分析 (5)第六节．吊装施工工序及标准层工期安排 (6)6.1 吊装顺序 (6)6.2 吊装标准层工期安排 (6)6.3 吊装施工工艺流程 (6)第七节．现场吊装施工 (8)第八节．装配式结构吊装与调整 (8)8.1 外墙板安装与调整 (8)8.2 阳台板安装与调整 (18)8.3 预制楼梯安装与调整 (19)8.4 连接件焊接 (20)8.5、打密封胶 (20)第九节．质量标准 (20)9.1 主控项目 (20)9.2 一般项目 (21)第十节．施工现场安全注意事项 (22)第十一节．预制构件吊装应急措施 (22)预制PC构件施工方案第一节编制依据1.1编制说明XX市万科一期1标段工程《预制PC构件施工方案》是根据本工程特点与现场实际情况，并结合我司的施工经验以及参照国内现有经验编制的，在《XX市万科一期1标段工程施工组织设计》框架内对该工程的预制PC构件装配式住宅吊装施工作一个系统、全面的阐述。
本方案将从预制PC构件装配式住宅吊装施工部署、施工工艺、质量标准、质量保证措施、职业健康、环保、安全文明施工等进行阐述。
1.2编制依据1、《建筑工程施工质量验收统一标准》(GB50300-2001);2、《混凝土结构工程施工质量验收规范》(GB50204-2011)；3、《建筑施工安全检查标准》(JGJ59-2011);4、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-20105、《预制装配整体式钢筋混凝土结构技术规范》(SJG18-20096、《深圳市预制装配钢筋混凝土外墙技术规程》(SJG 24-20127、上海市《装配整体式住宅混凝土构件制作、施工及质量验收规程》(DG/TJ08-2069-2010) &我公司施工成都万科装配式实验楼的施工经验。

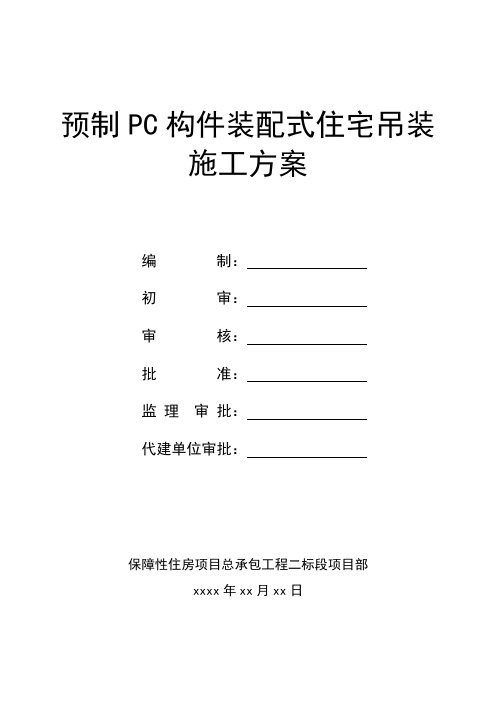

预制PC构件装配式住宅吊装施工方案编制：初审：审核：批准：监理审批：代建单位审批：保障性住房项目总承包工程二标段项目部xxxx年xx月xx日目录第一节编制依据 (1)1.1编制说明 (1)1.2编制依据 (1)第二节工程概况 (2)2.1总体概况 (2)2.2预制构件吊装施工概况 (3)第三节施工部署 (4)3.1施工安排 (4)3.2构件运输与堆场 (4)第四节. 施工难点与特点 (5)第五节塔吊选型 (6)5.1塔吊选择 (6)5.2塔吊布置 (6)5.3塔吊吊装能力分析 (6)第六节．吊装施工工序及标准层工期安排 (11)第七节．现场吊装施工 (12)第八节．装配式结构吊装与调整 (12)8.1外墙板安装与调整 (12)8.2走道板安装与调整 (16)8.3预制楼梯安装与调整 (17)8.4连接件焊接 (17)8.5、打密封胶 (17)第九节．质量标准 (18)9.1主控项目 (18)9.2一般项目 (18)第十节．施工现场安全注意事项 (19)第十一节．预制构件吊装应急措施 (20)保障性住房项目总承包工程预制PC构件装配式住宅吊装施工方案第一节编制依据1.1编制说明xxxx保障性住房项目总承包二标段工程《预制PC构件装配式住宅吊装施工方案》是根据本工程特点与现场实际情况，并结合我司的施工经验以及参照国内现有经验编制的，在《xxxx保障性住房项目总承包二标段工程施工组织设计》框架内对该工程的预制PC 构件装配式住宅吊装施工作一个系统、全面的阐述。
本方案将从预制PC构件装配式住宅吊装施工部署、施工工艺、质量标准、质量保证措施、职业健康、环保、安全文明施工等方面进行详细阐述。
在施工中我司将从整体利益出发，积极与甲方、监理单位配合，协调好内外关系及地盘管理，以雄厚的企业实力及我公司GB/T19001、GB/T24001、GB/T28001三个管理体系为依托，以一流质量、一流服务、一流信誉交出让业主满意的、用户放心的信得过工程。
装配式建筑施工吊装方案图文解读预制装配式混凝土结构的施工主要包括预制构件制作、预制构件运输与堆放、预制构件安装与连接三个施工阶段。
预制构件的吊装贯穿了装配式结构三个阶段的整个施工过程,是施工过程的中心环节。
吊装方案包括物资准备、劳动力准备、场地布置、施工组织设计、测量放线、吊装作业、质量保证措施等方面。
物资准备1预制构件准备在开工前应将PC构件需求计划及运输相关事宜协商好如：装车顺序、车载数量，吊装进度计划、装车所需时间、从构件厂到施工现场所需时间、需求计划、到货周期等；每个施工区域最低保证有1辆装满PC构件平板拖车箱停放在施工现场，PC构件供应满足吊装施工要求，直接从车上起吊，避免材料的二次吊装。
2预制构件需求计划预制PC构件计划必须提前7日向工厂提供，并同时提供装车顺序表，装车顺序表应与吊装顺序对应，避免吊装作业时构件二次吊装。
3吊装设备准备某工程采用中联重科生产的6517B-10型塔吊，塔吊臂长30米，全部覆盖施工区域；30米处最大起重重量为6吨，PC构件最重为5.5吨，塔吊满足工程吊装需要；4加工工具、吊装材料准备加工工具有：钢梁、斜支撑、外墙板加固件、一字连接件（1、2）、墙板定位件、L连接件；做工具及材料：塑料垫块、吊爪、水泥自攻螺丝应在开工前，准确计算所有机械设备工具用量，根据施工日期，提前定制，提前日期不得小于上表，以免耽误施工。
10mm自攻螺丝（连接件固定在楼板上用，用电锤引孔）、钢丝绳（直径经过计算确定）除上图中包含的吊装作业人员之外，吊装过程中，因处在施工交叉作业中，故应加强安全监控力度，现场设定安全监控员。
场地布置1施工现场准备1、某工程道路:施工道路根据永久道路布置，载重货车道路为200MM厚C20素砼路面，宽度4米，转弯半径为15米，在转弯处设置12米*8米回车场，满足平板托运车运输要求；其它次干道宽度为3米，100MM厚C20素砼。
平板拖车停放场地做法同载重货车道路。
装配式建筑预制构件吊装专项施工方案编制：审核：审批：目录一、工程概况 (2)二、编制依据 (2)三、施工重点难点 (2)四、吊装部署 (3)第一节总体作业流程 (3)第二节吊车选型 (4)第三节施工段划分及吊装安排 (5)五、预制构件安装方法 (6)第一节预制框架柱安装 (6)第二节预制墙板安装 (7)第三节预制叠合梁安装 (8)预制叠合板安装 (9)六、预制构件安装施工质量标准及控制措施 (10)七、成品保护措施 (11)出厂保护 (11)现场堆放 (11)八、安全文明施工及环境保护 (12)安全措施 (12)环保措施 (13)一、工程概况预制装配技术拟采用如下：1）预制框架柱2）预制叠合梁3）预制叠合楼板4）预制外墙板5) 预制挑板、斜板、女儿墙预制柱、预制外墙板竖向连接采用灌浆套筒，墙板与叠合板、叠合梁与叠合板连接采用现浇连接；以上预制构件均在构件厂预制完成，运至现场吊装、拼接，混凝土结构部分现场浇筑连接节点及叠合层形成等同于现浇结构的受力体系。
质量要求：符合国家现行相关验收标准，验收合格。
二、编制依据1、装配式别墅工程施工招标文件及工程量清单。
2、本工程施工图。
3、建设单位提供的其他工程有关资料及现场实地踏勘情况。
4、我公司近年来施工的类似工程的经验。
5、我公司机械、人员、技术的情况和资源的调配能力。
6、国家和行业现行施工规范及验收规范、技术规程、标准以及成都市关于建筑施工管理的有关规定。
(1)、工业化建筑评价标准（GB/T51129-2015）(2)、装配式混凝土结构技术规程（JGJ1-2014）；(3)、混凝土结构工程施工质量验收规范（GB50204-2015）；三、施工重点难点1、甲方提供的施工场地狭窄，且建筑物靠里一侧场地为回填土，只有靠高层住宅楼一侧可作为吊装场地，变相增加了构件吊装吊车的作业半径，给构件吊装带来了较大难度。
在吊车选型时考虑加大作业半径解决该问题2、在吊装时应重点注意构件在安装过程中因不合理受力造成损伤、破坏或高空滑落，吊装过程严格遵守施工安全规定，安全员必须现场监督。
一、工程概况本工程为某住宅小区的装配式建筑项目，主要包括住宅楼、商业楼及配套设施。
工程总建筑面积约10万平方米，其中住宅楼建筑面积约8万平方米，商业楼建筑面积约2万平方米。
本工程施工采用装配式吊装技术，以提高施工效率，保证施工质量。
二、施工准备1. 技术准备（1）熟悉设计图纸，明确施工要求。
（2）编制施工组织设计，明确施工流程、质量标准、安全措施等。
（3）对施工人员进行技术交底，确保施工人员掌握施工技术要求。
2. 人员准备（1）配备专业技术人员和管理人员，负责现场技术指导和监督。
（2）配备有经验的操作班组，确保施工质量。
3. 物资准备（1）吊装设备：塔吊、汽车吊、履带吊等。
（2）吊装工具：钢丝绳、滑轮、吊钩、吊索具等。
（3）预制构件：外墙板、内墙板、梁、柱等。
三、施工工艺1. 预制构件制作（1）根据设计图纸，在预制构件厂生产预制构件。
（2）构件制作完成后，进行质量检验，确保构件符合设计要求。
2. 预制构件运输与堆放（1）采用平板拖车将预制构件运输至施工现场。
（2）在施工现场指定区域进行堆放，确保堆放整齐、稳固。
3. 预制构件吊装（1）根据施工组织设计，确定吊装顺序和吊装方案。
（2）使用吊装设备将预制构件吊起，吊装过程中注意安全。
（3）将预制构件吊至指定位置，进行就位和校正。
4. 预制构件连接（1）根据设计要求，采用合适的连接方式连接预制构件。
（2）连接过程中注意质量，确保连接牢固。
四、施工质量控制1. 预制构件质量：确保预制构件符合设计要求，无质量问题。
2. 吊装质量：吊装过程中注意安全，确保吊装质量。
3. 连接质量：连接过程中注意质量，确保连接牢固。
五、施工安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 吊装过程中，确保吊装设备安全可靠，吊装人员具备相关资质。
3. 施工人员应穿戴安全防护用品，如安全帽、安全带等。
4. 定期进行安全检查，及时发现并消除安全隐患。
六、施工进度安排根据施工组织设计，合理安排施工进度，确保工程按期完成。
预制构件装配式住宅吊装施工方案一、技术准备：1.过程设计：制定施工方案，包括起吊点的位置和数量、吊装顺序、吊装机械的选择等。
2.过程控制：制定工作流程和操作规范，保证吊装施工的安全和质量。
二、施工准备：1.搭设吊装平台：根据设计要求，搭设吊装平台，保证平台的稳定和安全。
2.检查吊装设备：对吊装设备进行检查和试验，确保设备运行正常。
3.装配构件：将预制构件按照规划好的顺序装配在吊装平台上。
三、吊装操作：1.吊装前检查：在吊装之前，对构件和吊装设备进行检查，确保吊装安全。
2.安装吊索：根据设计要求，安装吊索，并保证吊索与构件的连接牢固。
3.起吊构件：采用合适的吊装机械，将构件逐个吊装到指定的位置上。
4.定位调整：在吊装过程中，根据实际情况对构件进行调整，使其位置和角度符合设计要求。
5.固定构件：吊装完毕后，对构件进行固定，确保其在运输和使用过程中的稳定性。
6.吊装完工：吊装完毕后，进行验收，确保吊装质量符合设计要求。
四、安全措施：1.安全检查：吊装施工前，对工地的环境进行安全检查，消除隐患。
2.吊装机械：选用符合要求的吊装机械，并对其进行检查和试验，确保设备运行正常。
3.人员安全：对参与吊装作业的人员进行培训，确保其了解安全操作规范，并督促其佩戴防护用品。
4.吊装平台：搭设吊装平台时，保证其稳定性和承载能力。
5.吊索和吊具：选择合适的吊索和吊具，并确保其与构件的连接牢固。
6.吊装过程控制：制定合理的工作流程和操作规范，进行过程控制，避免发生意外。
五、质量控制：1.构件质量：对吊装的构件进行质量检查，确保构件符合设计和安装要求。
2.吊装质量：对吊装过程进行质量检查，确保吊装的安全和稳定性。
3.吊装结果验收：在吊装完毕后，对吊装的结果进行验收，确保吊装质量符合设计要求。
预制构件装配式住宅吊装施工方案需要充分考虑吊装设备、吊索和吊具的选用、施工准备、吊装过程和安全措施等因素。
只有合理规划和认真执行这些工作，才能确保吊装施工的安全和质量。
装配式住宅预制外墙吊装技术施工工法一、前言随着建筑行业的发展和技术的进步，装配式住宅预制外墙吊装技术逐渐得到广泛应用。
该工法通过将外墙预先制作好，然后由吊装设备进行安装，极大地提高了施工效率和施工质量。
本文将详细介绍装配式住宅预制外墙吊装技术的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一些工程实例。
二、工法特点装配式住宅预制外墙吊装技术的特点主要有以下几点：1. 提高施工效率：通过预先制作外墙模块化构件，减少现场施工时间，提高施工效率。
2. 提高施工质量：外墙构件在预制厂中进行质量控制，保证了构件的精度和一致性，提高了施工质量。
3. 环保节能：采用预制构件，减少了现场的施工噪音、扬尘和废料产生，降低了对环境的影响。
4. 节约材料：由于外墙构件在预制厂中进行制作，可以更好地控制材料的使用量，减少浪费。
5. 具有灵活性：预制外墙构件可以根据具体需求进行设计和定制，满足不同建筑风格和功能要求的需要。
三、适应范围装配式住宅预制外墙吊装技术适用于各类住宅建筑，特别适用于多层、高层住宅建筑。
也适用于商业建筑、公共建筑等各种建筑类型。
四、工艺原理装配式住宅预制外墙吊装技术的工艺原理是将外墙构件在预制厂内进行制作，然后通过吊装设备将构件安装到建筑结构上。
具体分析与解释如下：1. 工程设计阶段：根据建筑结构的特点和功能需求，进行外墙构件的设计，确定构件的尺寸、材料和连接方式等要素。
2. 材料准备：根据设计要求，采购所需的建筑材料，并送至预制厂。
3. 预制制作：在预制厂中，按照设计要求，利用模具制作外墙构件，并进行质量控制，确保构件的精度和一致性。
4. 吊装安装：准备好吊装设备，根据设计要求，选择合适的吊装点和吊装方式，将预制好的外墙构件安装到建筑结构上。
5. 连接固定：通过连接件对各个外墙构件进行连接和固定，确保整体结构的牢固性和稳定性。
五、施工工艺装配式住宅预制外墙吊装技术的施工工艺主要包括以下几个阶段：1. 工艺准备：准备好施工图纸、吊装设备和相关工具。
目次1工程概况 (3)1.1 工程主要情况 (3)1.2工程施工条件............................................. 错误!未定义书签。
1.3装配式工程概况........................................... 错误!未定义书签。
2 编制依据 (4)3工程特点与难点 (5)3.1 该工程主要特点 (5)3.2 该工程难点 (5)4施工部署 (6)4.1施工前期准备 (6)4.2交底与沟通 (6)4.3模板及支撑体系 (6)4.4吊装机械选型 (6)4.5现场准备 (7)4.6吊装工器具及配件准备 (7)4.7劳动力准备 (9)4.8其他准备 (9)4.9作业条件 (10)5 构件运输及堆放 (11)5.1 场内运输 (11)5.2 构件运输基本要求 (11)5.3 构件存放 (11)6 叠合板施工 (13)6.1 叠合板施工工序流程 (13)6.2 叠合板吊装 (13)6.3 构件安装过程及完毕后成品保护 (19)6.4混凝土浇筑过程中需注意事项 (19)6.5模板拆除安全技术措施 (19)6.6 梁、附加钢筋及楼板下层横向钢筋安装 (20)6.7 水电管线敷设、连接 (20)6.8楼板上层钢筋安装 (20)6.9预制楼板底部拼缝处理 (20)6.10检查验收 (21)6.11混凝土浇筑 (21)7楼梯吊装 (21)7.1预制楼梯安装施工流程 (21)7.2楼梯吊装前需注意事项 (21)7.3楼梯吊装过程中需注意事项 (22)7.4 预制楼梯堆放与成品保护 (23)8 墙板安装 (24)8.1安装流程 (24)8.2内墙板施工方法 (24)8.3外墙板施工方法 (24)9 质量保障措施 (25)10 安全保障措施 (27)1工程概况1.1 工程主要情况1、本工程综合楼、宿舍楼（含餐厅）为预制装配式混凝土结构，装配率为50%，结构采用预制叠合板、280厚CF蒸压瓷粉加气混凝土外墙板、预制内墙结构、预制楼梯体系，竖向预制构件应用于1层-6层，水平预制构件应用于1层-6层。
预制PC构件装配式住宅吊装施工方案编制：初审：审核：批准：监理审批：代建单位审批：**区0008地块保障性住房项目总承包工程二标段项目部二○一一年四月五日目录第一节编制依据 (1)1.1编制说明 (1)1.2编制依据 (1)第二节工程概况 (2)2.1总体概况 (2)2.2预制构件吊装施工概况 (3)第三节施工部署 (4)3.1施工安排 (4)3.2构件运输与堆场 (4)第四节. 施工难点与特点 (5)第五节塔吊选型 (6)5.1塔吊选择 (6)5.2塔吊布置 (6)5.3塔吊吊装能力分析 (6)第六节．吊装施工工序及标准层工期安排 (10)第七节．现场吊装施工 (12)第八节．装配式结构吊装与调整 (12)8.1外墙板安装与调整 (12)8.2走道板安装与调整 (16)8.3预制楼梯安装与调整 (17)8.4连接件焊接 (17)8.5、打密封胶 (17)第九节．质量标准 (18)9.1主控项目 (18)9.2一般项目 (18)第十节．施工现场安全注意事项 (19)第十一节．预制构件吊装应急措施 (20)**区0008地块保障性住房项目总承包工程二标段预制PC**式住宅吊装施工方案第一节编制依据1.1编制说明**区0008地块保障性住房项目总承包二标段工程《预制PC构件装配式住宅吊装施工方案》是根据本工程特点与现场实际情况，并结合我司的施工经验以及参照国内现有经验编制的，在《**区0008地块保障性住房项目总承包二标段工程施工组织设计》框架内对该工程的预制PC构件装配式住宅吊装施工作一个系统、全面的阐述。
本方案将从预制PC构件装配式住宅吊装施工部署、施工工艺、质量标准、质量保证措施、职业健康、环保、安全文明施工等方面进行详细阐述。
在施工中我司将从整体利益出发，积极与甲方、监理单位配合，协调好内外关系及地盘管理，以雄厚的企业实力及我公司GB/T19001、GB/T24001、GB/T28001三个管理体系为依托，以一流质量、一流服务、一流信誉交出让业主满意的、用户放心的信得过工程。
预制构件装配式住宅吊装施工方案编制：初审：审核：批准：二○一七年二月十七日目录目录 (2)第一节编制说明及依据 (1)1.1编制说明 (1)1.2编制依据 (1)第二节工程概况 (2)2.1总体概况 (2)2.2预制构件吊装施工概况 (2)第三节施工部署 (5)3.1施工安排 (5)3.2构件运输与堆场 (7)第四节施工难点与特点 (8)第五节塔吊选型 (8)5.1塔吊选择 (8)5.2塔吊布置 (9)5.3塔吊吊装能力分析 (10)第六节预制构件施工方案 (10)6.1预制PC墙板施工方案 (10)6.2预制阳台板施工方案 (15)6.3预制楼梯板施工方案 (16)6.4预制内墙板安装 (19)第七节预制构件质量标准及保证措施 (24)7.1预制构件安装施工前质量控制措施 (24)7.2预制构件安装检验质量标准 (24)7.3装配式结构节点区施工质量标准 (25)7.4预制构件拼缝防水节点施工质量标准 (25)7.5预制内墙板防开裂措施及质量保证措施 (25)第八节施工现场安全注意事项 (26)第九节预制构件吊装应急措施 (26)XX项目一标段预制构件装配式住宅吊装施工方案第一节编制说明及依据1.1 编制说明XX项目一标段《预制构件装配式住宅吊装施工方案》是根据本工程特点与现场实际情况，并结合我司的施工经验以及参照国内现有经验编制的，在《光明玖龙台一标段工程施工组织设计》框架内对该工程的预制PC构件装配式住宅吊装施工作一个系统、全面的阐述。
本方案将从预制构件装配式住宅吊装施工部署、施工工艺、质量标准、质量保证措施、职业健康、环保、安全文明施工等方面进行详细阐述。
在施工中我司将从整体利益出发，积极与甲方、监理单位配合，协调好内外关系及地盘管理，以雄厚的企业实力及我公司GB/T19001、GB/T24001、GB/T28001三个管理体系为依托，以一流质量、一流服务、一流信誉交出让业主满意的、用户放心的信得过工程。
1.2 编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2013）；2、《混凝土结构工程施工质量验收规范》（GB50204-2015）；3、《建筑施工安全检查标准》（JGJ59-2011）；4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；5、《预制装配整体式钢筋混凝土结构技术规范》（SJG18-2009）；6、《装配式混凝土结构技术规程》（JGJ1-2014）；7、《建筑机械使用安全技术规程》(JGJ33-2012)；8、《鹏城建筑集团企业施工工艺标准-房屋建筑工程土建分册》；9、有关国家现行施工验收规范、标准及广东省、深圳市有关施工规定；10、光明玖龙台工程设计图纸；11、本工程特点、现场实际条件、自然环境；13、我公司按照GB/T19001-2000 、GB/T24001-1996 、GB28001-2001建立的质量环境职业健康安全管理体系有关文件；14、我公司的人员、设备、技术能力和施工管理经验。
第二节工程概况2.1 总体概况工程名称：建设地点：建设单位：设计单位：施工单位：监理单位：光明玖龙台项目是位于深圳市光明新区管理委员会旁，东面为莱宝高科，西面为光明大道，南面为龙大高速，北面为观光路。
本工程建筑面积177830.44m2，其中地下室面积：49491.04m2，建筑覆盖率30％，绿化覆盖率40%，由七栋超高层住宅、沿街商铺、公建配套及幼儿园组成。
2.2 预制构件吊装施工概况本项目部承建的1A、1B、1C、2A、2B、2C、2D栋均为预制PC构件装配式住宅，建筑高度110m左右，共34～36层（其中3层至32层、33层、34层为预制构件装配式住宅），层高3m，首开区（1A、1B、1C）设有一层地下室，次开区（2A、2B、2C、2D）设有两层地下室。
施工采用内浇外挂方法，主要预制构件包括：外墙墙板、阳台、楼梯、内墙板。
每栋的预制构件的布置位置相同：每层含6块预制PC外墙，3块预制阳台，2块预制楼梯，4块预制内墙。
预制装配式构件产业化，即：所有预制构件均在工厂流水加工制作，预制完成后直接用于现场装配。
本工程所需吊装的构件规格、基本参数及所在楼层如下表所示：构件统计表1A栋1B栋1C栋2A、2B栋2C、2D栋第三节施工部署3.1 施工安排模板施工根据本工程结构特点，以楼栋划分为7个区。
每栋楼之间根据施工进度及塔吊对PC构件的吊装能力进行流水作业。
1、吊装顺序：飘窗→内墙板→楼梯（下层）→阳台主要材料2、人员安排现场吊装所需人员安排：塔吊指挥（2人），安装墙体连接吊具（2人），拉溜绳（2人），调整配件（2人），配合测量（2人），操作仪器（1人），钢筋工﹙1人﹚，总指挥（1人）。
3.2 构件运输与堆场1、运输工厂化预制构件运输，采用1辆低跑平板车，预制构件养护完毕即安置于运输架上。
每一个运输架上放置两块预制构件，为保护预制构件外立面，构件插筋向内，正向放置，构件放置角度不应小于30°以防止倾覆。
构件均通过运输架进行运输。
为防止运输过程中构件的损坏，运输架应设置足够长水平接触面，预制构件与架身、架身与运输车辆都要进行可靠的固定。
图一2、堆场为防止其他一些特殊原因使构件无法按时运输至现场，致使施工停滞，故在现场提前存放一层的构件数量。
图二堆场第四节施工难点与特点1、构件的深化加工设计图与现场的可操作性必须具有相符性；2、施工垂直吊运机械选用与构件的尺寸必须具备安全合理性；3、预制构件起吊采用的吊具与预制构件临时存放的方法；4、预制构件预埋件预埋的方法及预埋时与结构节点的处理；5、关于预埋件的预埋方法难度较大；6、装配误差控制要求高。
第五节塔吊选型5.1 塔吊选择按照最大单件吊装、装配起重量达6.2吨（含吊具）的设计要求，经选型、比较后，采用TC7525（用于1A、1B、1C、2A、2C、2D栋）、TC7520（用于2B栋）型号塔吊，大臂长度采用55m、50m、45m。
本次吊装的预制阳台为最大起重量（5.73吨），经过详细分析距离与起重量的双层因素，此塔吊符合本次吊装使用。
5.2 塔吊布置塔吊及构件起吊位置如下图所示：5.3 塔吊吊装能力分析本工程塔吊采用3种臂长，分别为45米、50米、55米。
各臂长下起重机性能特性如下表塔吊起重性能分析如下：对比塔吊及起吊位置图与塔吊性能分析图表，可以发现，楼层预制构件及构件车起吊位置均在TC7525，TC7520塔吊大臂40m范围内，起重量大于构件及吊具总重量6.2t，满足要求。
小结：我司选用的塔吊TC7525，TC7520可满足本工程预制构件吊装施工的需要。
第六节预制构件施工方案6.1预制PC墙板施工方案（一）工艺流程预制墙板安装准备→预制墙板吊装→预制墙板快速定位→预制墙板斜支撑安装→预制墙板精调→固定角码安装→结构混凝土浇筑→打胶（二）预制墙板安装前准备1.预制墙板钢筋定位本工程外墙采用预制外墙。
定位钢筋的准确性直接影响预制墙板吊装的速度及预制墙板施工的安全性。
1）定位钢筋加工必须严格按照设计要进行加工，为保证预制墙体定位插筋位置准确、预制墙体吊装时能够更快插入柱体中。
2）在已经绑扎的墙体上初步确定预制墙体钢筋位置，保证预制墙体定位钢筋位置大概准确；3）根据预制墙体的钢筋初步定位线，将预制墙体定位筋进行初步固定；4）在预制墙体固定后，必须报工程部主管责任师、质量部及技术部，待三部门相关人员验收合格签字后方可进行墙体混凝土浇筑安装；5）在顶板钢筋绑扎完毕后，再次校正预制墙体插筋的位置，保证钢筋位置准确；2.斜支撑埋件施工（1）预制墙板支撑体系中，要求在楼层板现浇面层上，根据预埋螺栓定位图进行定位，并弹线标出，要求预埋螺栓定位必须准确。
PC预留螺栓孔，结构可以采用预埋钢筋拉环一次性使用。
PC斜撑杆预埋件斜撑杆预埋件（三）预制墙板吊装1.墙板吊装采用模数化吊装梁，根据预制墙板的吊环位置采用合理的起吊点，用卸扣将钢丝绳与外墙板的预留吊环连接，起吊至距地500mm，检查构件外观质量及吊环连接无误后方可继续起吊。
预制墙板吊装2.预制墙板吊装时，要求塔吊缓慢起吊，吊至作业层上方600mm左右时，施工人员用两根溜绳用搭钩钩住，用溜绳将板拉住，缓缓下降墙板。
预制墙板落位预制墙板落位预制剪力墙就位（四）预制墙板斜支撑安装用螺栓将预制墙板的斜支撑杆安装在预制墙板及现浇板上的螺栓连接件或钢筋拉环上，进行初调，保证墙板的大致竖直。
在预制墙板初步就位后，利用固定可调节斜支撑螺栓杆进行临时固定。
斜撑杆与墙板埋件连接斜撑杆与楼板埋件连接（五）墙板快速就位后，进行墙板精确调节1. 吊装完成后将斜支撑安装在墙板楼面上，斜支撑长螺杆长2387mm、短螺杆长955mm，可调节长度为±100mm。
2. 墙板安装精度调节，利用长短斜支撑调节杆，在垂直于墙板方向、平行于墙板方向以及墙板水平标高放线进行校正调节，调节要求按照预先控制线缓慢调节，具体调节校正措施如下：1）平行墙板方向水平位置校正措施：通过在楼板面上弹出墙板控制线进行墙板位置校正，墙板按照位置线就位后。
若水平位置有偏差需要调节时，则可利用小型千斤顶在墙板侧面进行微调。
2）垂直墙板方向水平位置校正措施：利用短斜撑调节杆，进行微调来控制墙板水平的位置。
3）墙板垂直度校正措施：待墙板水平就位调节完毕后，利用长斜撑调节杆，通过可调节装置对墙板顶部的水平位移的调节来控制其垂直度。
预制墙板支撑、调节示意图预制墙板临时支撑6.2 预制阳台板施工方案（一）工艺流程预制阳台板安装准备→弹出控制线并复核→阳台支撑体系施工→阳台板起吊、就位→阳台板校正→检查验收（二）安装准备1.熟悉设计图纸、检查核对构件编号，并标准吊装顺序。
2.根据施工图纸区分阳台的型号，确定安装位置。
3.弹控制线根据施工图纸将阳台的水平位置线及标高弹出，并对控制线及标高进行复核。
（三）阳台支撑体系搭设预制阳台支撑采用钢支撑搭设，同时根据阳台板的标高位置线将支撑体系的顶托调至合适位置处。
为保证阳台支撑体系的整体稳定性，需要设置拉结点将阳台支撑体系与外墙板连成一体。
（四）阳台吊装就位1.预制阳台采用预制板上预埋的四个吊环进行吊装，确认卸扣连接牢固后缓慢起吊；2.待预制阳台板吊装至作业面上500mm处略作停顿，根据阳台板安装位置控制线进行安装。
就位时要求缓慢放置，严禁快速猛放，以免造成阳台板震折损坏；3.阳台板按照弹的控制线对准安放后，利用撬棍进行微调，就位后采用U托进行标高调整。
4.阳台吊装就位后根据标高及水平位置线进行校正。
（五）阳台板安装加固阳台板吊运安装至设计位置后，另一端与阳台板内侧的现浇结构梁钢筋骨架固定。
然后该层浇筑混凝土时，进行浇筑，最后与现浇结构连成一体。
