模拟调制系统

通信原理模拟调制系统一、模拟调制系统的基本原理模拟调制系统的基本原理是将数字信号通过调制技术转换为模拟信号，然后通过信道传输，并在接收端使用解调技术将模拟信号还原为数字信号。

模拟调制系统由三个基本组成部分组成，分别是源编码器、调制器和信道。

源编码器将输入的数字信号进行编码处理，调制器将编码后的数字信号转换为模拟信号，并通过信道传输，接收端的解调器将模拟信号还原为数字信号。

二、常用的调制技术1.幅度调制（AM）幅度调制是一种常用的调制技术，通过改变载波信号的幅度来传输数字信号。

具体实现时，将载波信号与数据信号相乘，得到一个幅度变化的信号，然后通过信道传输。

发射端的解调器使用包络检测器将幅度调制信号解调为原始数据。

2.频率调制（FM）频率调制是一种将数字信号转换为模拟信号的调制技术。

频率调制有两种常用的方式，即调频调制（FM）和相位调制（PM）。

在调频调制中，数字信号的变化会导致载波信号频率的变化，而振幅保持不变。

接收端的解调器使用频率解调器将模拟信号还原为数字信号。

3.相位调制（PM）相位调制也是一种将数字信号转换为模拟信号的调制技术。

在相位调制中，数字信号的变化会导致载波信号相位的变化，而频率和振幅保持不变。

接收端的解调器使用相位解调器将模拟信号还原为数字信号。

三、调制解调器调制解调器是模拟调制系统中的关键设备，用于实现数字信号与模拟信号的相互转换。

调制解调器在发射端将数字信号转换为模拟信号，并通过信道传输。

在接收端，调制解调器将模拟信号还原为数字信号，以便进行解码和处理。

四、模拟调制系统的应用模拟调制系统广泛应用于音频和视频信号的传输。

在电视广播中，模拟调制系统被用于将图像和声音信号转化为模拟信号，然后通过无线或有线信道传输。

在手机通信中，模拟调制系统被用于将语音信号转化为模拟信号，然后通过无线信道传输。

总结：模拟调制系统是一种将数字信号转换为模拟信号的技术，常用于音频和视频信号的传输。

它包括源编码器、调制器和信道等组成部分，并通过调制解调器实现数字信号与模拟信号的相互转换。

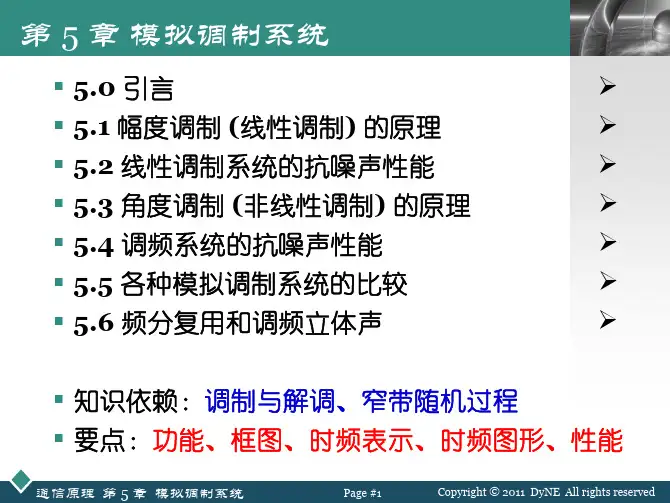

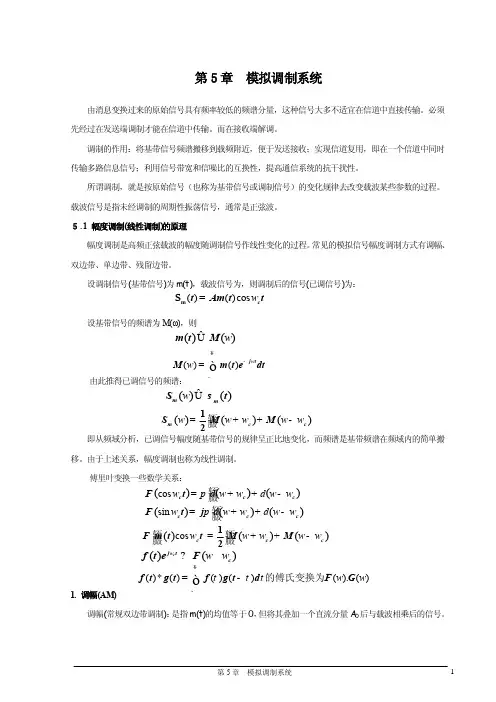

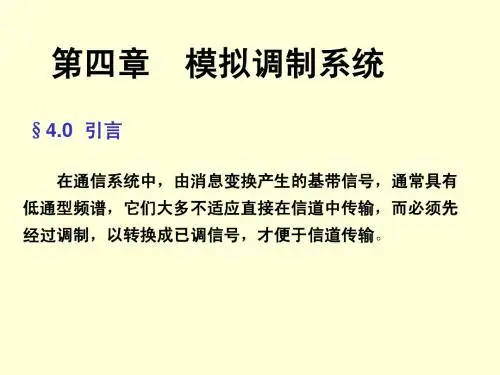

第5章 模拟调制系统由消息变换过来的原始信号具有频率较低的频谱分量，这种信号大多不适宜在信道中直接传输。

必须先经过在发送端调制才能在信道中传输。

而在接收端解调。

调制的作用：将基带信号频谱搬移到载频附近，便于发送接收；实现信道复用，即在一个信道中同时传输多路信息信号；利用信号带宽和信噪比的互换性，提高通信系统的抗干扰性。

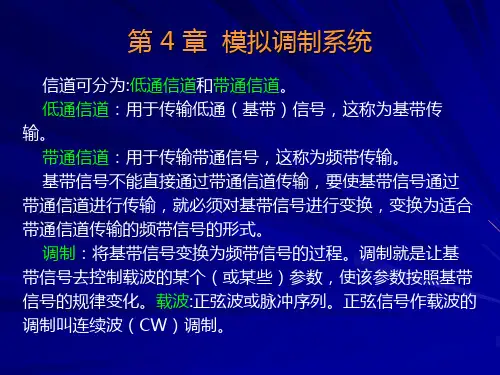

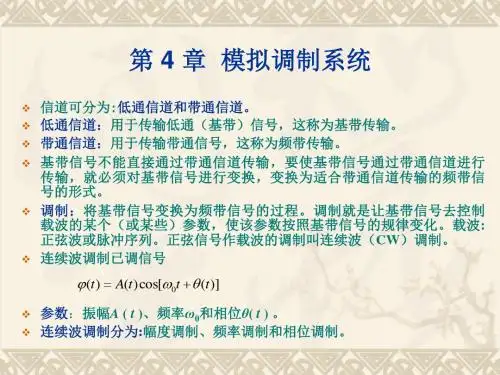

所谓调制，就是按原始信号（也称为基带信号或调制信号）的变化规律去改变载波某些参数的过程。

载波信号是指未经调制的周期性振荡信号，通常是正弦波。

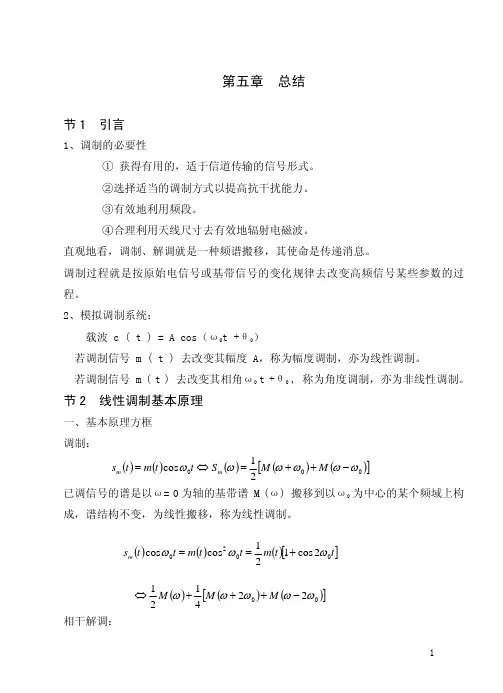

５.1 幅度调制(线性调制)的原理幅度调制是高频正弦载波的幅度随调制信号作线性变化的过程。

常见的模拟信号幅度调制方式有调幅、双边带、单边带、残留边带。

设调制信号(基带信号)为m(t)，载波信号为，则调制后的信号(已调信号)为：设基带信号的频谱为M(ω)，则由此推得已调信号的频谱：即从频域分析，已调信号幅度随基带信号的规律呈正比地变化，而频谱是基带频谱在频域内的简单搬移。

由于上述关系，幅度调制也称为线性调制。

傅里叶变换一些数学关系：1. 调幅(AM)调幅(常规双边带调制)：是指m(t)的均值等于0，但将其叠加一个直流分量A 0后与载波相乘后的信号。

()()cos m S c t Am t tw =()()m t M w Û()()j tM m t e dtw w ¥--=ò()()m m S s t w Û()()()12m c c S M M w w w w w 轾=++-臌()()()()()()cos sin c c c c c c F t F t j w p d w w d w w w p d w w d w w 轾=++-臌轾=++-臌()()()cos 1 2c c c F m t t M M w w w w w 轾轾=++-臌臌()()c j tc f t e F w w w ?()*()()()().()f tg t f g t d F G t t t w w ¥-=-ò的傅氏变换为如果信号m(t)为确知信号，则AM 信号的频谱：从调制信号的波形图(时域)和频谱图(频域)分析可知，AM 波的包络与m(t)信号的形状完全一样。

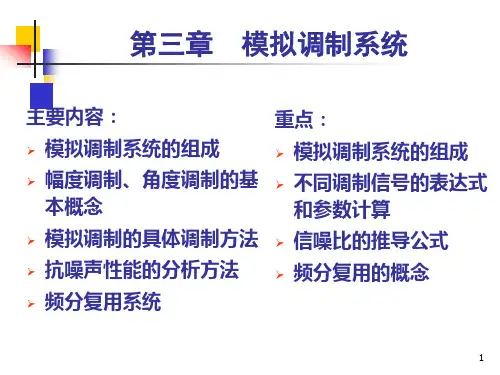

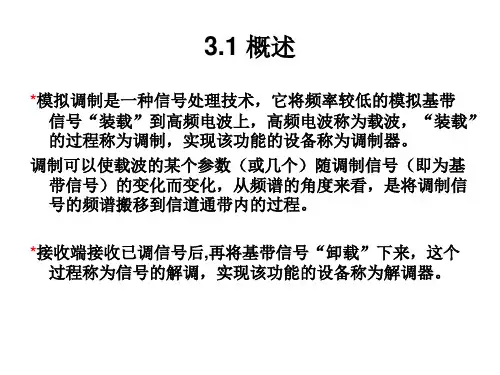

第三章模拟调制系统第三章模拟调制系统1第3章 模拟调制系统3.0概述基带信号：由消息直接变换成的电信号。

频带从零频开始，低频端谱能量大，不宜在信道中远距离传输。

调 制：按调制信号（基带信号）的变化规律去改变载波某些参数的过程叫调制。

（频谱搬迁）模拟调制：当调制信号为模拟基带信号f(t)，载波为连续的正弦或余弦高频信号c(t)=Acos[ωc t+θ0]时，称模拟调制，其数学表达式为：s(t)=f(t)·c(t) =A(t)cos[ωc t+φ(t)+θ0]调制的分类：数字调制 3.1、双边带调幅 一. 常规调幅1、时域表达式：调制信号f(t)（平均值)(t f ＝0）加直流后对载波幅度调制（称标准或完全调幅）即:s AM (t)= [A 0+f(t)]·cos[ωc t+θc ]()()()()()()()()()()⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧成比例变化随常数，调相：成比例变化随常数，调频：非线性调制角度调制为常数成比例变化随线性调制幅度调制模拟调制t f t t A t f dt t d t A VSBSSB DSB AM t t f t A φφφ)(,:2其中:ωc 载波角频率，θc 载波初相位波形图3-1当调制信号f(t)为单频信号时：f(t)= A m cos(ωm t+θm ) 则：s AM (t)= [A 0+ A m cos(ωm t+θm)]cos[ωc t+θc ]= A 0 [1+βAM cos(ωm t+θm)]cos[ωc t+θc ]其中：0A A mAM =β称调幅指数，将其х100%叫调制度 ⎪⎩⎪⎨⎧><=过调幅通常取正常调幅满调幅...1-60%)-30%(...1......1AMβ ２． 频域表达式 当θc =0时，s AM (t)= [A 0+ f(t)]cosωc t = A 0 cosωc t+ f(t) cosωc t 由于： f(t) F(ω)A 0 cosωc t [])()(000ωωδωωδπ++-↔A[][]00(21(21cos )(ωωωωω++-↔F F t t f c ()()()()00021cos )(:)(21)(21))((21cos )(0ωωωωωωωωωωωωω++-↔-↔+=+=--F F t t f F e t f e t f e t f e e t f t t f c t j t j t j t j t j c c c c c 而3故S AM (ω) 的频域表达式为：[])]()([21)()()(00000ωωωωωωδωωδπω++-+++-=F F A S AM频谱图：说明：(1)、调制过程为调制信号频谱的线性搬移，即将其搬移到适合通信系统传输的频率范围(2)、常规调幅巳调波频谱中含有一个载波和两个边带份量。
