夏普46LX430电源板及背光电路分析与实例

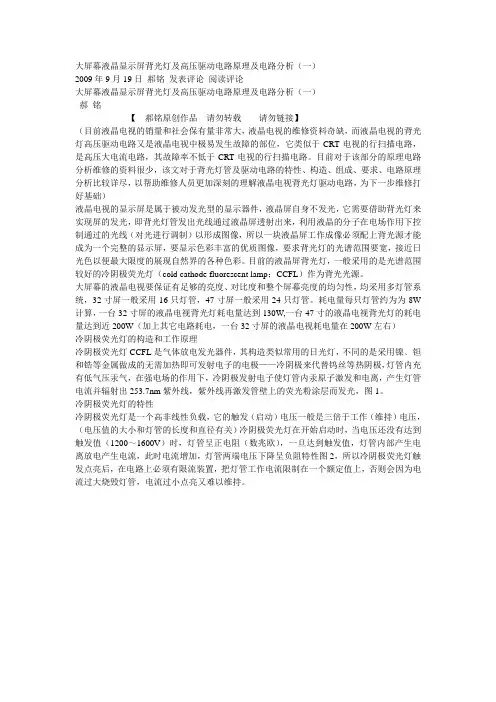

大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（一）2009年9月19日郝铭发表评论阅读评论大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（一）郝铭【郝铭原创作品请勿转载请勿链接】（目前液晶电视的销量和社会保有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。

目前对于该部分的原理电路分析维修的资料很少，该文对于背光灯管及驱动电路的特性、构造、组成、要求、电路原理分析比较详尽，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础）液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，即背光灯管发出光线通过液晶屏透射出来，利用液晶的分子在电场作用下控制通过的光线（对光进行调制）以形成图像，所以一块液晶屏工作成像必须配上背光源才能成为一个完整的显示屏，要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度的展现自然界的各种色彩。

目前的液晶屏背光灯，一般采用的是光谱范围较好的冷阴极荧光灯（cold cathode fluorescent lamp；CCFL）作为背光光源。

大屏幕的液晶电视要保证有足够的亮度、对比度和整个屏幕亮度的均匀性，均采用多灯管系统，32寸屏一般采用16只灯管，47寸屏一般采用24只灯管。

耗电量每只灯管约为为8W 计算，一台32寸屏的液晶电视背光灯耗电量达到130W,一台47寸的液晶电视背光灯的耗电量达到近200W（加上其它电路耗电，一台32寸屏的液晶电视耗电量在200W左右）冷阴极荧光灯的构造和工作原理冷阴极荧光灯CCFL是气体放电发光器件，其构造类似常用的日光灯，不同的是采用镍﹑钽和锆等金属做成的无需加热即可发射电子的电极——冷阴极来代替钨丝等热阴极，灯管内充有低气压汞气，在强电场的作用下，冷阴极发射电子使灯管内汞原子激发和电离，产生灯管电流并辐射出253.7nm紫外线，紫外线再激发管壁上的荧光粉涂层而发光，图1。

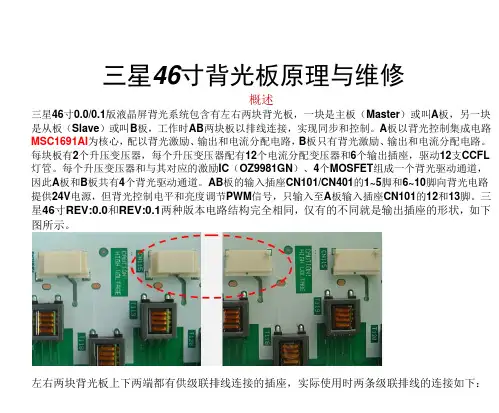

三星46寸背光板原理与维修概述三星46寸0.0/0.1版液晶屏背光系统包含有左右两块背光板，一块是主板（Master）或叫A板，另一块是从板（Slave）或叫B板，工作时AB两块板以排线连接，实现同步和控制。

A板以背光控制集成电路MSC1691AI为核心，配以背光激励、输出和电流分配电路，B板只有背光激励、输出和电流分配电路。

每块板有2个升压变压器，每个升压变压器配有12个电流分配变压器和6个输出插座，驱动12支CCFL 灯管。

每个升压变压器和与其对应的激励IC（OZ9981GN）、4个MOSFET组成一个背光驱动通道，因此A板和B板共有4个背光驱动通道。

AB板的输入插座CN101/CN401的1~5脚和6~10脚向背光电路提供24V电源，但背光控制电平和亮度调节PWM信号，只输入至A板输入插座CN101的12和13脚。

三星46寸REV:0.0和REV:0.1两种版本电路结构完全相同，仅有的不同就是输出插座的形状，如下图所示。

左右两块背光板上下两端都有供级联排线连接的插座，实际使用时两条级联排线的连接如下：IS-D一、背光电流分配（平衡）LCD-TVLIPS拓扑电路介绍二、背光板IC介绍1、MSC1691AI（IC101）背光控制MSC1691是Microsemi公司的一个低成本、增强型、可直接驱动CCFL灯管的控制器，其内部转换器设计可以应用于任意的从手掌型的PDA到大屏幕的液晶电视的背光CCFL控制。

内置数字和模拟PWM亮度控制和过压过流保护电路。

MSC1691采用16脚TSSOP封装。

MSC1691AI内部框图MSC1691AI典型应用注意：测5/10/14脚电压时，灯管会熄灭。

MSC1691AI关键脚位描述16脚VDDP电源供电端由24V电源经稳压电路输出稳定的5V-VCC电压，向VDDP电源脚供电，其它芯片的供电如下图：2/3脚AOUT/BOUT激励脉冲输出端，该脚是IC内部振荡信号经过波形变换后，从两个不同的通道内的N沟道MOSFET输出激励脉冲，向后级提供激励信号。

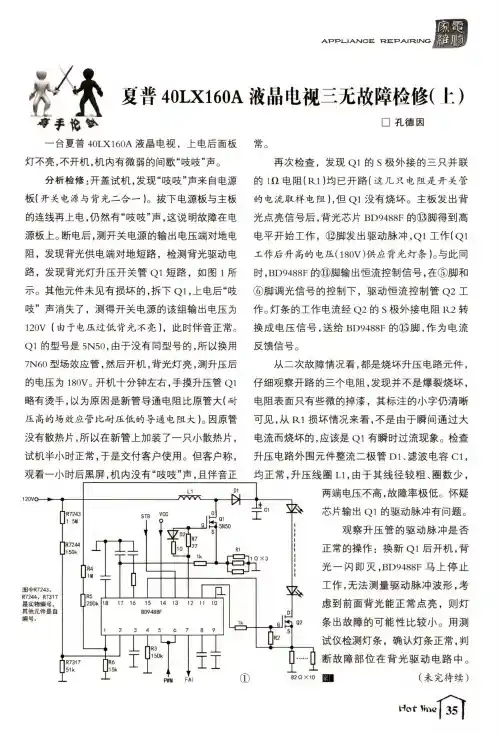

APPLIANCE REPAIRING夏普40LX160A液晶电视三无故障检修（h)□孔德因一台夏普40LX160A液晶电视，上电后面板 灯不亮,不开机，机内有微弱的间歇“吱吱’’声。

分析检修:开盖试机，发现“吱吱”声来自电源 板(开关电源与背光二合一）。

拔下电源板与主板 的连线再上电，仍然有“吱吱”声，这说明故障在电 源板上。

断电后，测开关电源的输出电压端对地电 阻，发现背光供电端对地短路，检测背光驱动电 路，发现背光灯升压开关管Q1短路，如图1所 示。

其他元件未见有损坏的，拆下Q1,上电后“吱 吱”声消失了，测得开关电源的该组输出电压为 120V (由于电压过低背光不亮），此时伴音正常。

Q1的型号是5N50,由于没有同型号的，所以换用 7N60型场效应管，然后开机，背光灯亮，测升压后 的电压为180V。

开机十分钟左右，手摸升压管Q1略有烫手，以为原因是新管导通电阻比原管大(耐 压高的场效应管比耐压低的导通电阻大）。

因原管 没有散热片，所以在新管上加装了一只小散热片，试机半小时正常，于是交付客户使用。

但客户称，观看一小时后黑屏,机内没有“吱吱”声，且伴音正常。

再次检查，发现Q1的S极外接的三只并联 的m电阻（r i)均已开路（这几只电阻是开关管 的电流取样电阻）,但Q1没有烧坏。

主板发出背 光点亮信号后，背光芯片BD9488F的⑬脚得到高 电平开始工作，⑫脚发出驱动脉冲,Q1工作(Q1工作后升高的电压（180V)供应背光灯条）。

与此同 时,BD9488F的⑪脚输出恒流控制信号，在⑤脚和 ⑥脚调光信号的控制下，驱动恒流控制管Q2工 作。

灯条的工作电流经Q2的S极外接电阻R2转 换成电压信号，送给BD9488F的⑮脚，作为电流 反馈信号。

从二次故障情况看，都是烧坏升压电路元件，仔细观察开路的三个电阻，发现并不是爆裂烧坏，电阻表面只有些微的掉漆，其标注的小字仍清晰 可见，从R1损坏情况来看，不是由于瞬间通过大 电流而烧坏的,应该是Q1有瞬时过流现象。

详解液晶彩电背光灯驱动电路为了让冷阴极灯管安全、高效稳定地工作，其供电与激励必须符合灯管的特性。

具体而言，灯管的供电必须是频率为30kHz~100kHz的正弦交流电。

如果给灯管两端加上直流电压，会使部分气体聚集在灯管的一端，则灯管就会一端亮一端暗。

在液晶彩电中，电源板输出的电压为+24V或+12V直流电压，显然不能直接驱动背光灯管，因此需要一个升压电路把电源板输出较低的直流电转换为背光灯管启动及正常工作所需的高频正弦交流电。

这个升压电路组件就是常说的背光灯驱动板（Inverter），又称逆变器、升压板或高压板。

在液晶电视机中，背光灯驱动板是一个单独工作且受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管，并在CPU的控制下进行启动、停止（on/off）及亮度调节。

背光灯驱动板主要由振荡器、调制器、功率输出电路及保护检测电路组成，如1图所示。

在实际电路中，除功率输出部分和检测保护部分外，振荡器、调制器及控制部分通常由一块单片集成电路完成，这类集成电路常用的主要有BD（Rohm公司生产，如BD9884FV、BD9766等）及OZ系列（凹凸微电子公司生产，如02960、02964等）；功率输出管多采用互补的功率型场效应管，有的采用3脚和8脚（①~③脚为S极，④脚为G 极，⑤-⑧脚为D极）贴片封装型，常见型号有D454、RSS085、D413、TPC8110、FDD6635.FDD6637等，如图2所示；还有的采用由N沟道和P沟道组合的5脚或8脚MOSFET功率块（①脚为Sl极，②脚为Gl极，③脚为S2极，④脚为G2极，⑤~⑧脚为D1、D2极），如SP8M3、TPC8406、4614、APM40520、P2804ND5G等，如图3所示。

保护检测多由集成电路10393、358、393或LM324及其外围元件来完成。

输出电路主要由高压变压器、谐振电容及背光灯管组成，并设有输出电压、输出电流取样电路。

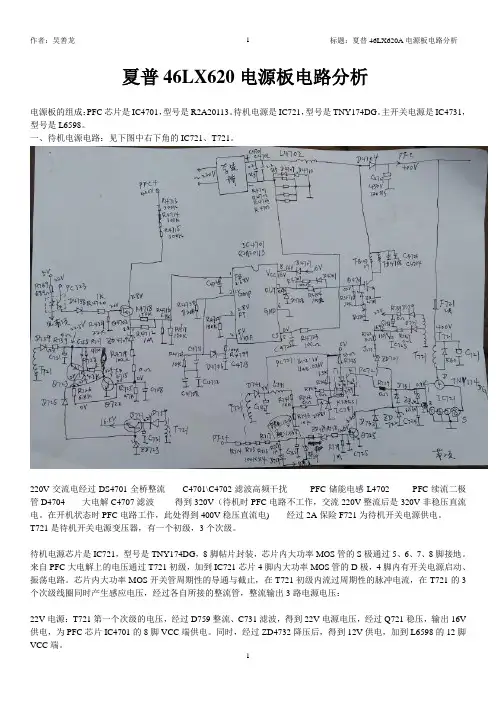

夏普46LX620电源板电路分析电源板的组成：PFC芯片是IC4701，型号是R2A20113。

待机电源是IC721，型号是TNY174DG。

主开关电源是IC4731，型号是L6598。

一、待机电源电路：见下图中右下角的IC721、T721。

220V交流电经过DS4701全桥整流------C4701\C4702滤波高频干扰--------PFC储能电感L4702--------PFC续流二极管D4704------大电解C4707滤波-------得到320V（待机时PFC电路不工作，交流220V整流后是320V非稳压直流电。

在开机状态时PFC电路工作，此处得到400V稳压直流电)------经过2A保险F721为待机开关电源供电。

T721是待机开关电源变压器，有一个初级，3个次级。

待机电源芯片是IC721，型号是TNY174DG，8脚帖片封装，芯片内大功率MOS管的S极通过5、6、7、8脚接地。

来自PFC大电解上的电压通过T721初级，加到IC721芯片4脚内大功率MOS管的D极，4脚内有开关电源启动、振荡电路。

芯片内大功率MOS开关管周期性的导通与截止，在T721初级内流过周期性的脉冲电流，在T721的3个次级线圈同时产生感应电压，经过各自所接的整流管，整流输出3路电源电压：22V电源：T721第一个次级的电压，经过D759整流、C731滤波，得到22V电源电压，经过Q721稳压，输出16V 供电，为PFC芯片IC4701的8脚VCC端供电。

同时，经过ZD4732降压后，得到12V供电，加到L6598的12脚VCC端。

5V电源：T721的第二个次级电压，经过D741整流、C742滤波，得到5V电源电压，送到主板，为主板内的微处理器供电。

5V电源同时作为待机开关电源的稳压反馈。

5V电源电压经过L741-------R741\R743分压取样-------加到误差放大IC741(型号KIA431)的控制极--------从K极输出误差电压--------带动稳压隔离光耦PC721内的发光管发光--------光敏管导通--------控制IC721的1脚到地电流随误差电压变化--------保持T721的3个次级输出电压的稳定。

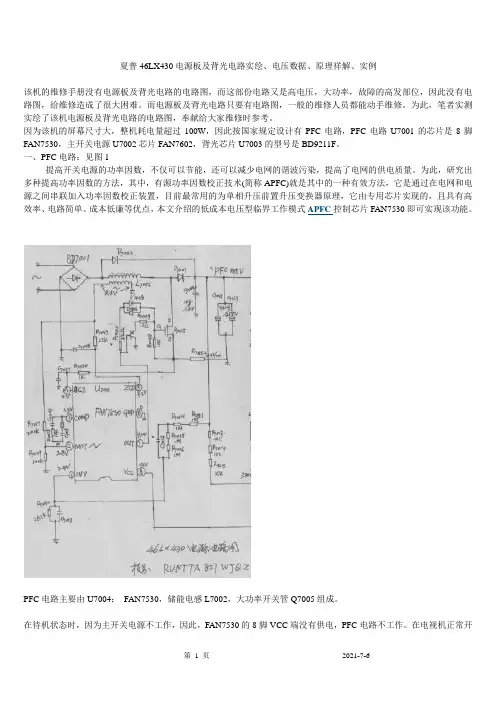

夏普46LX430电源板及背光电路实绘、电压数据、原理祥解、实例该机的维修手册没有电源板及背光电路的电路图，而这部份电路又是高电压，大功率，故障的高发部位，因此没有电路图，给维修造成了很大困难。

而电源板及背光电路只要有电路图，一般的维修人员都能动手维修。

为此，笔者实测实绘了该机电源板及背光电路的电路图，奉献给大家维修时参考。

因为该机的屏幕尺寸大，整机耗电量超过100W，因此按国家规定设计有PFC电路，PFC电路U7001的芯片是8脚FAN7530，主开关电源U7002芯片FAN7602，背光芯片U7003的型号是BD9211F。

一、PFC电路：见图1提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染，提高了电网的供电质量。

为此，研究出多种提高功率因数的方法，其中，有源功率因数校正技术(简称APFC)就是其中的一种有效方法，它是通过在电网和电源之间串联加入功率因数校正装置，目前最常用的为单相升压前置升压变换器原理，它由专用芯片实现的，且具有高效率、电路简单、成本低廉等优点，本文介绍的低成本电压型临界工作模式APFC控制芯片FAN7530即可实现该功能。

PFC电路主要由U7004：FAN7530，储能电感L7002，大功率开关管Q7005组成。

在待机状态时，因为主开关电源不工作，因此，FAN7530的8脚VCC端没有供电，PFC电路不工作。

在电视机正常开机状态时，主开关电源产生14V电源电压，加到FAN7530的8脚，PFC电路进入工作状态。

220V市电，经BD7001桥式整流，得到100HZ的全波脉动电压，加到储能电感L7002主绕组的左端，主绕组的右端接开关管Q7005的D极。

D7007是续流二极管，C7021/C7023是滤波大电解电容。

在C7021两端，输出385V的PFC 电压，加到主开关电源电路。

FAN7530的7脚输出PFC驱动脉冲，经驱动管Q7001放大，加到开关管Q7005的G极，加到开关管G极是正脉冲时，开关管导通，产生的电流给储能电感L7002充入电能，电流的回路如下：整流桥正端------L7002主绕组左端-------右端-------开关管Q7005的D极-------S极-------电流取样电阻R7052-------地--------整流桥的负极--------电流构成回路。

大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（三）【郝铭原创作品请勿转载请勿链接】TLM3277液晶电视背光灯驱动稳定保护电路工作原理背光灯驱动电路向背光灯管供电并点亮背光灯管，要求液晶屏整个屏幕亮度均匀、稳定。

在实际应用中，由于电源、灯管特性、温度等原因等的影响会造成发光亮度不稳定，此时要求背光灯高压驱动电路要有自动稳压、稳流功能。

又由于液晶屏是多灯管点亮，当某只背光灯管异常损坏或者性能不良，该灯管不亮或亮度极低，液晶屏即出现亮度不均匀甚至出现暗区，这是不能允许的，此时要求背光灯高压驱动电路能进行保护性关机。

为了解决上述问题，在背光灯高压驱动电路上设置了；自动检测输出电压、自动检测灯管电流，并稳定电压、电流的自动检测控制电路。

当某只背光灯管异常损坏或者性能不良出现暗区时，有故障的灯管会无电流或电流极小，此时背光灯高压驱动电路设置检测控制电路，检测灯管异常电流，并控制整个背光灯高压驱动电路停止工作（黑屏），等待检修的。

图1 所示是该背光灯驱动电路的电压、电流稳定控制及自动检测保护电路的示意图。

【郝铭原创作品请勿转载请勿链接】图中，高压变压器的L3是输出电压的取样绕组、电阻R是灯管电流取样电阻。

L3的取样电压经过电压反馈电路加到BD9884FV的电压反馈输入引脚10，R上的取样电压Ui（经D502、C1整流滤波，反映灯管工作电流大小）经过电流反馈电路加到BD9884FV的电流反馈输入引脚9，这两路反馈电压进入BD9884FV后，和引脚1来的亮度工作PWM信号一起加到PWM亮度调制电路，完成亮度控制及亮度稳定的作用。

同时R上的取样电压进入比较控制电路IC502和基准电压进行比较，当灯管衰老、损坏时取样电压大幅变化，比较控制电路动作输出控制电压进入BD9884FV 的引脚17，使振荡器停止工作整个电路停止工作。

图1图2具体电原理图如图2所示，一．电压、电流反馈电路；（第一通道）工作原理；电压反馈电路；TI的L2、R553、R554、D510、BD9884FV的10脚组成电压反馈电路。

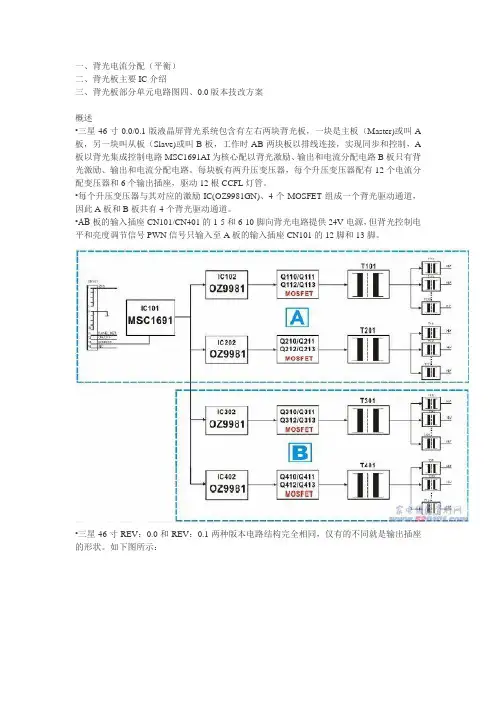

一、背光电流分配（平衡）二、背光板主要IC介绍三、背光板部分单元电路图四、0.0版本技改方案概述•三星46寸0.0/0.1版液晶屏背光系统包含有左右两块背光板，一块是主板（Master)或叫A 板，另一块叫从板（Slave)或叫B板，工作时AB两块板以排线连接，实现同步和控制，A 板以背光集成控制电路MSC1691AI为核心配以背光激励、输出和电流分配电路B板只有背光激励、输出和电流分配电路。

每块板有两升压变压器，每个升压变压器配有12个电流分配变压器和6个输出插座，驱动12根CCFL灯管。

•每个升压变压器与其对应的激励IC(OZ9981GN)、4个MOSFET组成一个背光驱动通道，因此A板和B板共有4个背光驱动通道。

•AB板的输入插座CN101/CN401的1-5和6-10脚向背光电路提供24V电源，但背光控制电平和亮度调节信号PWN信号只输入至A板的输入插座CN101的12脚和13脚。

•三星46寸REV：0.0和REV：0.1两种版本电路结构完全相同，仅有的不同就是输出插座的形状。

如下图所示：•左右两块背光板上下都有供级联排线连接的插座，实际使用时两条级联排线的连接如下：一、背光电流分配（平衡）二、背光板IC介绍1、MSC1691AI（IC101）背光控制MSC1691是Microsemi公司的一个低成本、增强型可直接驱动CCFL灯管的控制器，其内部转换器设计可以应用于任意的从手掌型的PAD到大屏幕的液晶电视的背光CCFL控制。

内置数字和模拟的PWM亮度控制和过压过流保护电路。

MSC1691AI采用16脚TSSOP封装。

MSC1691AI内部框图MSC1691AI典型应用MSC1691AI各脚功能及典型电压值(注意：测5/10/14脚电压时，灯管会熄灭)MSC1691AI关键脚位描述•16脚VDDP电源供电端由24V电源经稳压电路输出稳定的5V-VCC电压，向VDDP电源脚供电，其它芯片的供电见下图：2/3脚A0UT/BOUT激励脉冲输出端该脚是IC内部震荡信号经波形变换后，从两个不同的通道内的N沟道MOSFET输出激励脉冲，向后级提供激励信号。

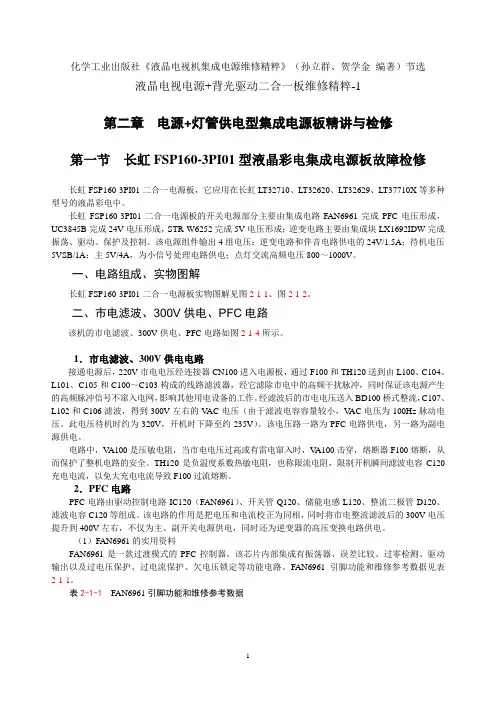

化学工业出版社《液晶电视机集成电源维修精粹》（孙立群、贺学金编著）节选液晶电视电源+背光驱动二合一板维修精粹-1第二章电源+灯管供电型集成电源板精讲与检修第一节长虹FSP160-3PI01型液晶彩电集成电源板故障检修长虹FSP160-3PI01二合一电源板，它应用在长虹LT32710、LT32620、LT32629、LT37710X等多种型号的液晶彩电中。

长虹FSP160-3PI01二合一电源板的开关电源部分主要由集成电路FAN6961完成PFC电压形成，UC3845B完成24V电压形成，STR-W6252完成5V电压形成；逆变电路主要由集成块LX1692IDW完成振荡、驱动、保护及控制。

该电源组件输出4组电压：逆变电路和伴音电路供电的24V/1.5A；待机电压5VSB/1A；主5V/4A，为小信号处理电路供电；点灯交流高频电压800～1000V。

一、电路组成、实物图解长虹FSP160-3PI01二合一电源板实物图解见图2-1-1、图2-1-2。

二、市电滤波、300V供电、PFC电路该机的市电滤波、300V供电、PFC电路如图2-1-4所示。

1．市电滤波、300V供电电路接通电源后，220V市电电压经连接器CN100进入电源板，通过F100和TH120送到由L100、C104、L101、C105和C100～C103构成的线路滤波器，经它滤除市电中的高频干扰脉冲，同时保证该电源产生的高频脉冲信号不窜入电网，影响其他用电设备的工作。

经滤波后的市电电压送入BD100桥式整流，C107、L102和C106滤波，得到300V左右的V AC电压（由于滤波电容容量较小，V AC电压为100Hz脉动电压。

此电压待机时约为320V，开机时下降至约235V）。

该电压路一路为PFC电路供电，另一路为副电源供电。

电路中，V A100是压敏电阻，当市电电压过高或有雷电窜入时，V A100击穿，熔断器F100熔断，从而保护了整机电路的安全。

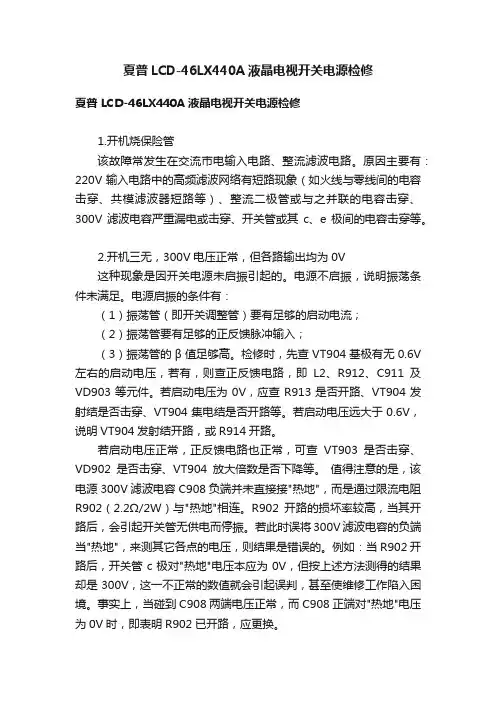

夏普LCD-46LX440A液晶电视开关电源检修夏普 LCD-46LX440A液晶电视开关电源检修1.开机烧保险管该故障常发生在交流市电输入电路、整流滤波电路。

原因主要有：220V输入电路中的高频滤波网络有短路现象（如火线与零线间的电容击穿、共模滤波器短路等）、整流二极管或与之并联的电容击穿、300V滤波电容严重漏电或击穿、开关管或其c、e极间的电容击穿等。

2.开机三无，300V电压正常，但各路输出均为0V这种现象是因开关电源未启振引起的。

电源不启振，说明振荡条件未满足。

电源启振的条件有：（1）振荡管（即开关调整管）要有足够的启动电流；（2）振荡管要有足够的正反馈脉冲输入；（3）振荡管的β值足够高。

检修时，先查VT904基极有无0.6V 左右的启动电压，若有，则查正反馈电路，即L2、R912、C911及VD903等元件。

若启动电压为0V，应查R913是否开路、VT904发射结是否击穿、VT904集电结是否开路等。

若启动电压远大于0.6V，说明VT904发射结开路，或R914开路。

若启动电压正常，正反馈电路也正常，可查VT903是否击穿、VD902是否击穿、VT904放大倍数是否下降等。

值得注意的是，该电源300V滤波电容C908负端并未直接接"热地"，而是通过限流电阻R902（2.2Ω/2W）与"热地"相连。

R902开路的损坏率较高，当其开路后，会引起开关管无供电而停振。

若此时误将300V滤波电容的负端当"热地"，来测其它各点的电压，则结果是错误的。

例如：当R902开路后，开关管c极对"热地"电压本应为0V，但按上述方法测得的结果却是 300V，这一不正常的数值就会引起误判，甚至使维修工作陷入困境。

事实上，当碰到C908两端电压正常，而C908正端对"热地"电压为0V时，即表明R902已开路，应更换。

www�ele169�com | 79信息工程0引言由于该型彩电屏幕尺寸大，整机功耗大于100W，因此按国家规定应设计PFC 电路，该机PFC 电路芯片U7004采用的是FAN7530，主开关电源芯片U7001采用的是FAN7602。

为防止PFC 开关管Q7005过流烧毁及保证PFC 电路的工作稳定，PFC 电路设计有过流保护和稳压电路。

该机没有专用的待机副电源，而是将主开关电源和待机电源合二为一，即待机时主开关电源作为待机电源使用，同时主开关电源输出的UR13V 降到7.8V，为主板内的微处理器供电。

该机的主开关电路设有过载保护、市电欠压保护、芯片供电过压保护（双重保护）等多重保护电路。

1 PFC 电路工作过程PFC 电路由U7004 （FAN7530）、储能电感L7002、大功率开关管Q7005等主要元件组成。

待机状态时，由于主电源不工作，FAN7530不供电，PFC 电路不工作；正常开机状态时，主电源14V 电压加到FAN7530的⑧脚，PFC 电路才处于正常工作状态。

■1.1 PFC 电路基本工作原理220V 经BD7001整流后加到储能电感L7002主绕组的左端，主绕组的右端和开关管Q7005的D 极相连。

D7007是续流二极管，C7023是滤波大电解电容。

C7023两端输出的385伏PFC 电压给主开关电源电路供电。

当FAN7530的⑦脚输出PFC 正驱动脉冲时，Q7005导通，并给储能电感L7002充电。

电流回路为：BD7001正极→L7002→Q7005的D 极→S 极→R7052→地→BD7001负极。

把220V 电能储存在L7002中；当FAN7530的⑦脚输出为0V 时，Q7005截止，L7002改为右正、左负的感应电压，电流回路从L7002的右端→D7007→C7023→地→BD7001的负极→BD7001的正极→L7002左端，L7002储存的电能释放后给负载供电。

■1.2 PFC 开关管Q7005过流保护Q7005电流经R7052到地，该电阻上就会产生与Q7005电流成正比的电压，作为Q7005电流取样电压加到FAN7530④脚。

夏普液晶电视46LX450电源板及背光电路详解是家电维修同行就会将您加进群或者长按二维码加群主微信夏普液晶电视46LX450电源板及背光电路祥解与实测数据该机的电源板分为待机电源产生电路芯片U7008，型号是A6059，PFC电路芯片U7010：型号是FAN7930，主开关电源芯片U7004，型号是L659，背光电路芯片U7201，型号是MP24830。

一、待机电源产生电路：主要由待机电源控制器U7008，开关电源变压器T7001组成。

上图中的C7025没有安装实物，空位。

输入电视机的220V市电，经D7031\D7032\D7033\D7034桥式整流，变成100HZ、310VP的全波脉动电压，形状像一个紧挨一个的馒头，为待机电源电路和PFC电路供电，注意桥式整流之后，并没有接大电解电容进行滤波，因为PFC电路的输入端输入的是馒头波，而不是经大电解电容滤波之后平滑的310V电压。

这是与老式CRT彩电开关电源桥式整流电路最显著的区别。

待机电源控制器U7008简介：芯片型号：A6059。

这是一个脉冲调宽型电流模式开关电源芯片，8脚双列直插封装。

该芯片集成了功率MOSFET和电流模式PWM控制器，低待机功率是通过PWM操作在轻负载条件下正常运行和突发振荡之间的自动切换.该芯片实现了高性价比的电源系统与极少的外部元件，内置的随机切换功能,可减少EMI噪声,实现了简化的（低成本）EMI滤波器，轻微的随机变化PMW频率fOSC，自动待机功能可以进入突发振荡模式，实现低待机功耗。

芯片内置启动电路,从而实现了低功耗。

芯片5脚内部设有VCC 欠压保护功能，在1脚内部设有过流保护功能。

引脚功能简介：1：S/OCP：内部MOS开关管的源极，且设有过流检测电路，当开关管过流时，停止开关电源的工作。

2：电网欠压检测输入端。

220V市电经桥式整流和D7022-----C7071的平滑滤波后，经串联电阻分压取样，加到2脚，用于监视220V市电的高低，当220V电网电压降低到150V以下时，会引起芯片内MOS开关管的过流而损坏，此时2脚检测到这一情况，关断本开关电源的工作，防止烧坏芯片。

夏普LCD46X430A液晶电视开机三无
夏普LCD46X430A液晶电视开机三无电源指示微微灯亮一下，熄灭。

电源板上13V电压有6V左右。

不知是电源板问题还是主板问题。

该机更换主板后不长时间又出问题了，再更换主板，好了不长时间又出问题，看来主要原因不在主板，将就原来的主板。

按如下方法操作可以使机器正常。

但是时间不长，有时正常一月，时间不等，估计是屏不好打火导致保护！第一步：拔掉电源插头，同时按住信号源键(AVTV)和音量减键不放。

第二步：插上电源插头(再这之前别放开前面的键)
第三步：静等画面出现，当然会出现。

第四步：画面出现以后，放开信号源键和音量减键。

这时候的画面上有个K字，这是工厂调试模式了，这时候你会发现音量加减只有两个等级：15和30。

第五步：再同时按住音量减和节目减，这时候会出现英文菜单。

之上，全部是电视机面板按钮操作。

第六步：用电视机遥控器的方向键向下切换到第二页
第七步：你会发现第二页的第一栏就是英文的工厂字样
第八步：方向键左右切换到：CHINA，然后确定
第九步：拔掉电源插头
第十部：再插电源插头，并按面板开机键，解除保护成功。

夏普46L×430电源板背光电路原理部析及检修夏普46L×430背光电路板图（见图2）背光电路的芯片型号是LED背光驱动BD92l11F。

各脚名称及功能见表1。

1.背光芯片的供电主开关电源产生的UR13V电源电压加到Q7023的c极，Q7023与ZD7001组成12V稳压电路，从Q7023的e极输出的11.5V电源电压加到背光芯片BD9211的①脚VCC端，背光芯片得到供电开始工作。

主板发出的背光ON高电平指令，通过排插CON7002的⑯脚、R7180加到芯片的STB端②脚，在芯片内部得到ON指令，背光电路开始工作。

主板送来的背光调光电压OFL，通过R7014、 R7097接入⑩脚，调节背光驱动脉冲串的占空比，从而控制背光的亮度。

当背光电路发生过压、过流保护时。

从芯片⑬脚输出FAIL（背光故障指示高电乎），经R7058加到Q7028的b极，该管导通，从c 极输出ERROR低电平送到主板微处理器，通知主板：背光电路发生故障。

IC⑰、⑱脚输出正负有一定相位延时的驱动脉冲加到T7002的初级，在两个次级产生幅度相等、极性相反的驱动脉冲，分别加到推挽大功率管Q7019、Q7020的G极，因为驱动脉冲的极性相反，因此这两个大功率管一个导通时，另一个截止且有一定死区延时，以防止两个驱动脉冲同一极性，造成上管与下管同时导通，使PFC电压因为两个管子的同时导通而短路到地，产生很大的直通电流，烧坏两个大功率管及PFC电源。

这两个串联的大功率管，只要有一个管子击穿，另一个也会随之马上烧坏。

当上管导通、下管截止时，产生如下的电流：PFC电源→Q7019→T7004→C7058→地，在T7004初级产生上正下负的电压。

上述电流经T7007初级给C7058充电（极性是右正左负）;当上管截止、下管导通时，C7058放电，放电电流：C7058右侧→T7004→Q7020→C7058左侧。

这一电流在T7004的初级产生下正上负的电压，在次级产生的感应电压经二极管整流为LED灯串供电。

现象描述：接通电源后面板绿灯亮，背光点亮10秒后熄灭。

在背光点亮期间听到背光板发出较响的吱吱声。

同时看到背光亮度偏暗。

背光熄灭后，面板的绿色灯仍然是亮的。

原因分析：这是典型的背光保护故障，故障部位在2个背光板其中一个不良、20根背光灯管有不良、老化、接触不良、破碎。

检修过程：打开后壳，看到2个背光板按上、下方向分布。

上方的是主背光板，下方的是付背光板。

主背光板有来自电源板的供电插排：12V和60V，在背光熄灭时，测量VCC供电12V和60V背光供电一直正常，这说明背光保护与电源电路无关。

主板到背光主板也有一个排插，分别是背光开指令STB 从背光板送到主板的背光故障ERROR 来自主板的背光亮度控制OFL。

为了判断故障在背光板还是在背光灯管，还是在主板，分别给背光主板插排的STB、ERROR、OFL脚加3.3V固定电压，以达到强行打开背光的目的。

按上述布置好后，开机，发现在开机瞬间背光一闪即灭。

说明故障与主板无关，故障在背光板或背光灯管。

考虑到该机工作已经好几年了，20根背光灯管可能有一个是坏的。

这需要分解LCD屏幕，查看背光灯箱。

其分解过程如下：1、先把LCD屏模组从前壳内取出来。

因为主板、电源板、T-CON板、背光板都固定在LCD屏模组后背的铁壳上，因此，可把上述电路板与LCD屏模组作为一个整体，从电视机前壳内取出来。

在LCD 屏模组上边缘与下边缘铁板凹槽内，分别有3个大的紧固螺丝，全部拧下这几个螺丝，即可把LCD 屏模组从前壳内整体取出来。

但要注意：LCD屏模组四角处各有一个圆孔，前壳四角对应处各有一个大的塑料定位杆穿过LCD屏的四角的圆孔，这两者间配合很紧，需要用大力才能分开，因此，往往在把LCD屏模组与前壳间的紧固螺丝全部拧下之后，用很大的力也不能从前壳内取出LCD屏模组，此时要用长杆撬杠，撬动四角，即可把LCD屏模组从前壳内取出来。

注意不可撬力过大，把前壳塑料框撬坏。

取出来的LCD屏模组及后背上的电路板组合，见下图所示：2、把LCD屏与背光灯箱拆分开：屏后背上的T-CON板与LCD屏之间有两根FFC柔性电缆连接，见下图：必须先把这两根FFC电缆拆掉，才能把模组前端的LCD屏与灯箱拆分开。

液晶显示器背光维修详解液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。

由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。

CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。

我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。

背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V 工作电压。

高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。

我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。

我们现在维修时常用的冷极型灯管有两种。

二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。

第二种是使用一只NP复合场管，由PWM IC直接控制场管推动升压变压器来完成升压动作。

第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。

与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ 信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM 控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。

ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。

ON/OFF信号一般为高电平开启，低电平关闭。

但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。

一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。
