DELL R210 II安装srv2008r2时加载S100阵列卡驱动

DELL服务器安装Windows 2008 r2 OEM破解SLIC方法最近单位新近一批DELL服务器，打算上Windows2008r2，可是发现有部分机器无法激活，经查发现BIOS中SLIC被锁，进网上苦寻，终找到方法，先将方法共享已便大家交流。

原理：其实DELL服务器的最新提供的官方BIOS中已经包含了SLIC信息，但是DEll根据你购买机器时的配置对SLIC进行了处理。

如果你购买机器的时候没有购买Windows2008或是Windows2008r2的话这个部分信息是被锁掉的。

我们要做的是就是对SLIC部分进行解锁。

步骤：（以DEll PowerEdge r900为例）1、去官方网站下载对应服务器的最新BIOS，不过官网上提供的BIOS都不能在Windows下面进行更新，要想在Windows 下面更新BIOS的朋友可以去官方的FTP中下载。

地址是：/BIOS/，在里面找到自己对应的BIOS，注意BIOS 的名称，比如名称为PER900_BIOS_WIN_1.1.13_1.EXE的BIOS 更新程序就是可以在Windows下面直接更新的BIOS程序。

关键字是执行文件里面有WIN字样。

要最新版的话按照时间排列就可以了。

下载好后运行程序对BIOS进行更新，操作按照提示就可以了。

2、更新完BIOS后可以先用EVEREST查看一下SLIC是否为374字节，版本是否为2.1如果不是说明SLIC被锁了。

下面就要对SLIC进行解锁。

首先准备一张可以引导系统到DOS下的引导盘，建议用U盘做。

下载下面的SVCTAG.rar，解压后将里面的文件复制到引导盘中，然后重启机器引导机器到DOS环境下，然后输入如下命令：按照如下输入（黑色为系统提示，红色为需要输入的）X:\>C:（这个为ASSET程序所在盘符如果已在启动盘符的话可以省略）C:\>ASSET PASS:1234ASSET – Version 2.09 (C) Copyright 1993-2004 DELL Inc.About to chang the Asset Tag. Are you sure [y,n]yService Tag =>4YH8 12XAsset Tag => PASS:1234D:\Ctrl+Alt+Del(重启）3、重启完成后进入系统再用EVEREST查看一下SLIC。

DELL R720服务器配置RAID阵列、热备、阵列修复及安装Windows Server 2008 R2 操作系统图文详解一、安装前准备物品DELL R720服务器DELL Systems Management Tools and Documentation 光盘Windows Server 2008 R2安装盘二、配置服务器RAID开机自检界面按照屏幕提示，按Ctrl+R进入RAID配置界面，如图2-1所示：（PS：刚出厂的服务器一般磁盘阵列已经配置好了，当然也可以按自己喜欢配置）图2-1 开机自检界面2.等待一小会儿，系统自动进入虚拟磁盘管理器(Virtual Disk Management)，准备开始配置RAID，如图2-2所示：注：此界面中按Ctrl+N和Ctrl+P可进行界面切换。

图2-2 虚拟磁盘管理器界面3.此时虚拟磁盘为空，按上下键使光标停留在阵列卡型号所在行(图中的PERC H310 Mini)，按F2弹出菜单，选择Create New VD创建新的虚拟磁盘，如图2-3所示：图2-3 创建虚拟磁盘菜单项4.在RAID Level选项按回车会出现支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据硬盘数量不同，此处出现的选项可能也会有所区别。

选择不同的级别，选项会有所差别。

此处我们选择RAID1，按回车确认。

如图2-4所示：图2-4 RAID Level菜单5.确认RAID级别后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择列表中的硬盘，当选择的硬盘数量达到上一步设置的RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不将所有的容量配置在一个虚拟磁盘中。

1，将2008安装光盘插入DVD光驱2，重启机器。

3，选择好语言与区域
4，点击Install Now继续安装
5，输入CD-KEY，如果是DELL的OEM系统，那么序列号在服务器机箱上贴着
如果暂时没有没有CD-KEY，可以点击NEXT跳过继续，但在操作系统安装完毕后会要求你输入序列号
6，同意协议并继续
7，选择需要的模式进行安装，这里我们选择Custom (Advanced).
8，确认安装的硬盘及分区继续（如果需要加载阵列卡驱动，点击load driver即可）
没有硬盘，选择加载驱动
我选择到U盘相应介质的raid卡驱动目录下，一般正常的情况，这样选择到此U盘，会自动列出适合的阵列卡驱动文件的！
情况如上图，如果把那个隐藏与此计算机上的硬件不兼容的驱动程序前的复选去掉显示下图
选择对应的阵列卡即可，完成加载！
10，
12，
14,
16
安装完毕
Dell - Internal Use - Confidential。

基本上server 2008 已经能识别到DELL 大多数阵列卡的驱动了. 但S100/S300/H310/H710/H810 可能识别不到,以下是简单的加载方法更新至2013-1-9 2.0.0.0162, A05 版本Windows Server 2008 x86 S100/S300 Controllers /FOLDER93654M/3/DELL_MULTI-DEVICE_A05_R294491.exeWindows Server 2008 x64 S100/S300 Controllers ftp:///FOLDER93624M/3/DELL_MULTI-DEVICE_A05_R294489.exeWindows Server 2008 R2 S100/S300 Controller ftp:///FOLDER93604M/9/DELL_MULTI-DEVICE_A05_R294488.exe更新至2013-1-9 5.2.220 , A02 版本Windows Server 2008 x86 H310/H710/H810 Controllers ftp:///FOLDER00713610M/2/DRVR_WIN_XT6YD_5.2.220.32_A02_ZPE.exeWindows Server 2008 x64 H310/H710/H810 Controllers ftp:///FOLDER00713603M/2/DRVR_WIN_78VD2_5.2.220.64_A02_ZPE.exeWindows Server 2008 R2 H310/H710/H810 Controller ftp:///FOLDER00734327M/2/DRVR_WIN_M20VR_5.2.220.64_A02_ZPE.exe拿S100/S300 来举例1 下载DELL_MULTI-DEVICE_A05_R294491.exe ,2 然后双击运行一路按回车, 本步骤实质是做了解压的动作,如图1. (当然也可以用WINRAR等解压工具对DELL_MULTI-DEVICE_A05_R294491.exe 做解压,效果一样)3 把生成的5个文件复制到U 盘的根目录下4 当安装至图2 位置时,选择load driver加载驱动图1最后附上dell 主流的broadcom 网卡下载地址●12代产品.如320.420.520.620,720,820,9202008 32bit/FOLDER00401650M/1/Bcom_LAN_17.2.0_W2K8_A00.exe 2008 64bit or R2/FOLDER00401675M/1/Bcom_LAN_17.2.0_W2K8_64_A00.exe ●11代及之前产品2003/2008 32bitftp:///network/Bcom_LAN_16.2.1_W2K3_8_A02.exe2003/2008 64bit or R2ftp:///network/Bcom_LAN_16.2.1_W2K3_8_64_A02.exe下载并解压完进入Driver_Management_Apps_Installer 文件夹里面运行 setup.exe。

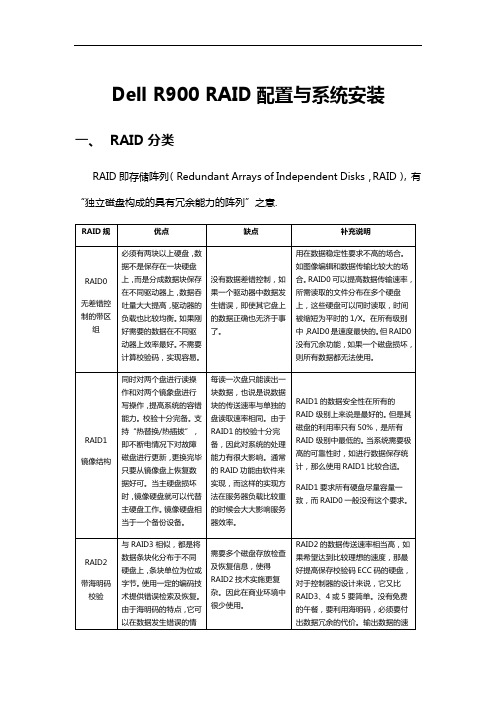

Dell R900 RAID配置与系统安装一、RAID分类RAID即存储阵列（Redundant Arrays of Independent Disks，RAID）,有“独立磁盘构成的具有冗余能力的阵列”之意.实际应用中最常见的是RAID0/RAID1/RAID5和RAID10。

由于在大多数场合，RAID5包含了RAID2-4的优点，所以RAID2-4基本退出市场。

二、DELL R900配置RAID1.为什么创建RAID当硬盘连接到阵列卡（RAID）上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘（也叫容器），这样系统才能够正确识别它。

【逻辑磁盘Logic Drive）、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思，他们只是不同阵列卡产商的不同叫法。

】2.创建逻辑磁盘的方式一般有两种方式创建RAID：➢使用阵列卡本身的配置工具，即阵列卡的BIOS；➢使用第三方提供的配置工具去实现对阵列卡的管理（如使用DELL公司提供的引导工具SBUU，但此工具配置RAID的功能比使用阵列卡本身的工具较弱化，建议开始系统部署前，在阵列卡PERC的BIOS控制台就配好阵列）3.DELL R900配置RAID1)创建RAID启动服务器，当出现“Press <ctrl><R> to Run Configuration Utility”提示时，按下“Ctrl+r”，准备进行RAID配置。

先检查确认硬盘都处于"Ready"状态，高亮选中需要配置的PERC卡，按F2，在弹出菜单里选择"Create New VD"来创建新阵列（这里称为VD: Virtual Disk）在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

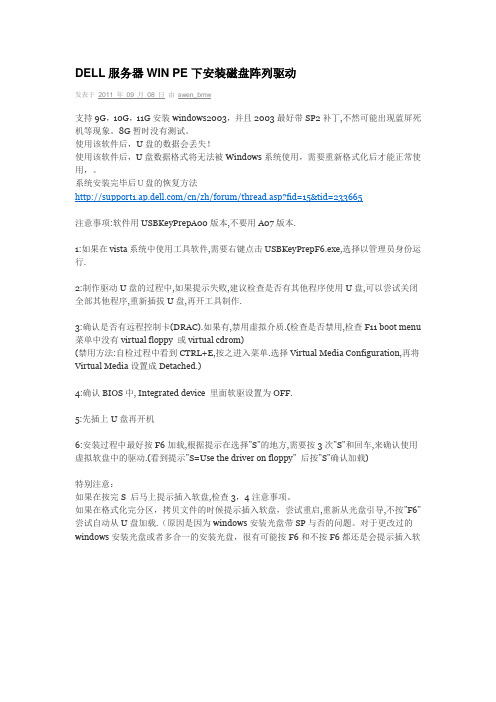

DELL服务器WIN PE下安装磁盘阵列驱动发表于2011 年09 月08 日由swen_bm w支持9G，10G，11G安装windows2003，并且2003最好带SP2补丁,不然可能出现蓝屏死机等现象。

8G暂时没有测试。

使用该软件后，U盘的数据会丢失！使用该软件后，U盘数据格式将无法被Windows系统使用，需要重新格式化后才能正常使用，。

系统安装完毕后Ｕ盘的恢复方法/cn/zh/forum/thread.asp?fid=15&tid=233665注意事项:软件用USBKeyPrepA00版本,不要用A07版本.1:如果在vista系统中使用工具软件,需要右键点击USBKeyPrepF6.exe,选择以管理员身份运行.2:制作驱动U盘的过程中,如果提示失败,建议检查是否有其他程序使用U盘,可以尝试关闭全部其他程序,重新插拔U盘,再开工具制作.3:确认是否有远程控制卡(DRAC).如果有,禁用虚拟介质.(检查是否禁用,检查F11 boot menu 菜单中没有virtual floppy 或virtual cdrom)(禁用方法:自检过程中看到CTRL+E,按之进入菜单.选择Virtual Media Configuration,再将Virtual Media设置成Detached.)4:确认BIOS中, Integrated device 里面软驱设置为OFF.5:先插上U盘再开机6:安装过程中最好按F6加载,根据提示在选择”S”的地方,需要按3次”S”和回车,来确认使用虚拟软盘中的驱动.(看到提示”S=Use the driver on floppy” 后按”S”确认加载)特别注意：如果在按完S 后马上提示插入软盘,检查3，4注意事项。

如果在格式化完分区，拷贝文件的时候提示插入软盘，尝试重启,重新从光盘引导,不按”F6”尝试自动从U盘加载.（原因是因为windows安装光盘带SP与否的问题。

DELLR720服务器RAID设置和WINDOWSR2安装图解
DELL R720服务器RAID设置和WINDOWS2008R2安装图解
工具
服务器引导光盘，WINDOWS2008R2系统光盘，光驱等
步骤
以下这个界面的时候按F10，进入系统引导
进入服务器自带引导程序，默认选择简体中文，键盘类型默认即可
点击OS部署开始安装系统
这里可以选择首先配置RAID或直接转到OS部署
（大家可能都没操作过，就直接转至OS部署吧）
RAID配置开始（选择PERC H710 Mini（具有安全功能））
选择RAID5
点击(全选)
后面默认就可以了
确定点击完成即可（然后它会提示你会删除所有数据）
后面选择系统，然后确定安装，服务器会重新进入系统安装界面，不过重启前要先放入系统光盘。

到此DELL R720服务器RAID及系统安装就全部结束。

希望对大家有帮助。

Windows 2008 R2集成Raid卡驱动前段时间公司新进了一批服务器，安装操作系统的时候发现无法检测到硬盘，很显然Windows Server安装文件里面没包含新服务器的Raid卡驱动，虽然可以用服务器配备的引导盘来完成安装，但这样做的话效率就太低了，而且也没法批量地安装。

所以，最方便的方法还是把驱动集成到Winodws Server里面。

记得以前用win2003的时候，要把驱动集成到安装文件是一个比较麻烦的过程。

还好，这次安装的系统是windows2008 R2，通过它自带的工具dism.exe就可以轻松地完成这个事情。

下面是操作的步骤，我们需要将相关的驱动集成到Windows Server中的install.wim和boot.wim文件里面。

1. 使用ultraiso/WinRAR等软件提取原版ISO里面的install.wim文件并放到任意位置，如D:\install.wim.2. 建立一个空文件夹，用于装载wim 中的映射文件，这里用D:\temp.3. 接下来我们需要用“管理员”身份打开命令提示符。

（注意左上角应有“管理员”字样，如果没有，说明当前的命令提示符不是以管理员身份运行的）运行以下格式的命令：dism /mount-wim /wimfile:[install.wim的路径] /index:[要装载的映像卷序号]/mountdir:D:\temp该命令的解释如下：/winfile：指定install.wim文件存放的位置，这里为D:\install.wim./index：指定要装载的映像卷序号，也就是你要装载整合的系统版本，可运行dism /get-wiminfo /wimfile:d:\install.wim 查看install.wim中包含的映射序号，如下图所示，这里我们需要使用Enterprise版本，所以序号应该是3./mountdir：指定存放装载文件的目录，即D:\temp。

阵列卡正确安装调试方法!!首先我们把创世纪系统第一个区克隆到C盘，这里的C盘是指你事先找一个普通的IDE硬盘连接在主板上，这个盘可以以后做系统和备份盘，也可以用来把系统克隆上阵列，这个在后面提到。

克隆好以后，关机。

我们把TX2卡插到*近AGP槽的第2或者第4各pci上面，之所以这样，是为了尽可能避免与网卡，尤其是千兆卡冲突，创世纪官方推荐网卡插在第1或者第3、5槽，就是单数槽。

据说是避免与软声卡之类的冲突；插好以后，千万不要连接硬盘，否则可能根本不能用。

插好卡以后我们进入2000系统，系统会提示发现新硬件，提示安装驱动，选择下一步以后，提示输入驱动的位置，我们PROMISE提供的安装软磁盘，在确定驱动位置的地址兰输入A:\WIN2000，选择下一步，直到安装完成，然后重新启动，还是不要连接硬盘，在进入2000，看到设备管理器的磁盘驱动器下面出现PROMISE DEVICE。

这时候说明阵列卡安装成功了。

关机，插上硬盘，在这里强烈推荐使用4块40或60G硬盘，因为盘数越多速度越快！TX2000有两个IDE接口，每条数据线带两块盘，主从跳线设置好，和普通的设置方法一样，特别说明一下，如果你需要用3块盘，那么第3块一定要作为第1个IDE口上面的那个硬盘的从盘。

接好以后开机，等系统检测完了以后，阵列卡的BIOS开始工作，并在寻找完硬盘以后提示发现了几个盘，还有题是你按CTRL+F进入设置界面。

我们按CTRL+F，进入设置界面，选择地3项创建阵列，就是Define Array，我们以创建RAID 0为例，阵列模式(Mode)选择Stripe，下面的分块选择最大，比如256k，然后下面列出了你目前的硬盘数量，用空格健来选择，我们都选择Y，最后按ctrl+Y保存，在按Y退出，这样阵列就创建好了。

接下来就是用sfdisk分区，或者启动系统，用2000的磁盘管理分区也可以。

最后就是以区对区的形式分别克隆系统，我想到这一步就没什么好说的了，因为在sfdisk，2000系统里面，整个阵列被视为一块大小为几个硬盘总和的大硬盘，那么对这个“大硬盘”的操作方法就和操作一盘硬盘的方法一样，就不再多说了。

Dell服务器做Raid安装WindowsServer系统全套教程01 客户需求客户有两台DELL PowerEdge R720服务器，但是由于在购买之前，买的是⼀块硬盘，由于数据安全性能低，所以客户在⽹上买了硬盘，准备将再安装⼀块硬盘和之前的硬盘做RAID1，进⾏数据系统的冗余。

将硬盘安装到0和1盘硬盘槽位。

02 硬盘状态在开机界⾯，看到Ctrl+R时，同时按住Ctrl+R，进⼊RAID卡阵列，进⾏RAID的配置操作。

进⾏RAID卡配置界⾯，发现VD Mgmt中只有⼀块硬盘，为什么呢？已经添加了⼀块硬盘，⽆法识别到两块硬盘呢？使⽤Ctrl+N，可以查看PD Mgmt选项可以看到⼀块硬盘的状态是Foreign(外来的)，⼀块硬盘的状态是Ready。

状态不⼀样，⽆法进⾏RAID1创建，那如何将Foreign状态更改为Ready呢？使⽤Ctrl+N，跳转到Foreign View选中PERC H710P Mini (Bus 2，Dev 0)，然后按F2，选择Foreign Config，选择Clear。

然后点击OK。

RAID卡BIOS设置界⾯，硬盘的状态（foreign:外来的，online:正常，missing:磁盘未找到，failed:失败），说明两块硬盘都已经正常。

这时候我们到VD Mgmt中会发现硬盘状态变成了ready了，这样我们就可以做RAID 1了。

03 RAID 1创建1、选中PERC H710 Mini (Bus 0x03,Dev 0x00)，然后按F2，选择Create New VD。

2、在RAID Level中可以看到默认的是RAID-0。

3、在选框中，按Enter键，可以跳出来可以配置的RAID类型。

4、选中RAID-1。

5、确定后，可以查看到现在的RAID Level已经更改为RIAD-1。

6、在Physical Disks中，通过上下键选择，按空格键选中磁盘，选中的硬盘前⾯的框中会显⽰[X]，代表选中。
