13 砌体墙内线管、线盒安装施工标准做法

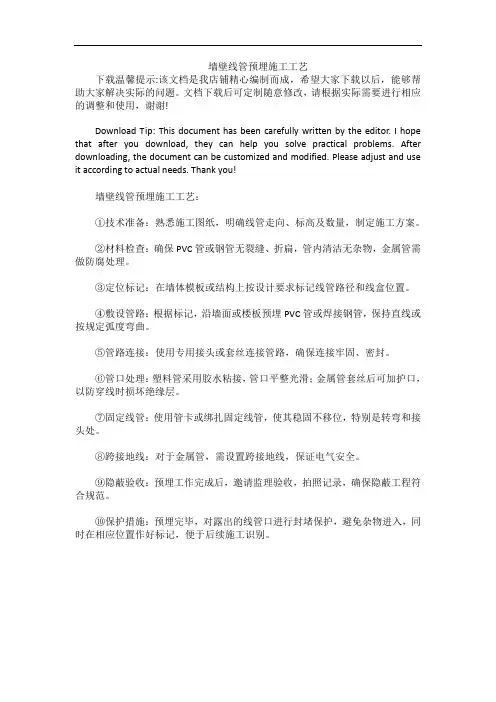

墙壁线管预埋施工工艺下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!墙壁线管预埋施工工艺：①技术准备：熟悉施工图纸，明确线管走向、标高及数量，制定施工方案。

②材料检查：确保PVC管或钢管无裂缝、折扁，管内清洁无杂物，金属管需做防腐处理。

③定位标记：在墙体模板或结构上按设计要求标记线管路径和线盒位置。

④敷设管路：根据标记，沿墙面或楼板预埋PVC管或焊接钢管，保持直线或按规定弧度弯曲。

⑤管路连接：使用专用接头或套丝连接管路，确保连接牢固、密封。

⑥管口处理：塑料管采用胶水粘接，管口平整光滑；金属管套丝后可加护口，以防穿线时损坏绝缘层。

⑦固定线管：使用管卡或绑扎固定线管，使其稳固不移位，特别是转弯和接头处。

⑧跨接地线：对于金属管，需设置跨接地线，保证电气安全。

⑨隐蔽验收：预埋工作完成后，邀请监理验收，拍照记录，确保隐蔽工程符合规范。

⑩保护措施：预埋完毕，对露出的线管口进行封堵保护，避免杂物进入，同时在相应位置作好标记，便于后续施工识别。

砌体施工工艺流程标准做法图文详细1、施工工艺流程2、施工要点（1）定位放线根据建筑图纸放好细部线，包括门窗洞口和竖向线盒统一留置的高度.【说明】砌体工程施工前核对好放样尺寸,核对实际的轴线、尺寸、位置、标高、门窗的实际尺寸是否与设计相符；使用的砌筑预埋件，其规格质量要符合设计要求。

结构经验收合格后,把砌筑基层楼地面的浮浆残渣清理干净,并根据设计图纸进行墙身、门窗洞口位置弹线，同时在结构墙柱上标出标高线.(2）卫生间反坎制作凡厕、厨房间的墙体部位应设置高出楼地面不小于150mm的现浇混凝土坎台，厚度与墙体同。

【说明】根据墙体净高度、砌块的高度及灰缝厚度计算皮数，选择合适的组合排砖方法，确定砖块的层数。

应注意考虑门窗洞口过梁及圈梁高度和位置，根据排版情况在加气砼砌块底部设置200mm 高左右蒸压水泥砖调节圈梁高度及位置和顶部斜砌高度，在厨房、卫生间露台、外阳台等经常受干湿交替作用的墙体根部，浇筑宽度同墙厚、高度不小于 200mm 的 C20 素混凝土墙垫。

根据墙体净高度、砌块的高度及灰缝厚度计算皮数，选择合适的组合排砖方法,确定砖块的层数。

（3）拉结筋制作砌体与钢筋混凝土框架柱的拉结预埋筋位置应准确，要依据全高及策划的构造位置针对性的留设，拉结于墙体内砌长度应符合设计要求。

【说明】竖向间距满足规范和砌体的模数要求。

拉结筋应平直，于墙体内有弯钩，在拉结筋段内的水平灰缝砂浆饱满度应大于85％，不得使用膨胀螺栓固定焊接拉结筋。

砌体与结构或构造柱的拉结预埋筋位置应准确, 拉结于墙体内砌长度应符合设计要求.钻孔深度必须满足设计要求；孔洞的清理要求用专用电动吹风机，确保粉尘的清理效果；墙体拉接筋抗拔试验合格后才能进行砌筑. 砌块墙体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工；对不能同时砌筑而且必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不得小于高度的 2/3。

临时间断处补砌时应将接槎处灰浆及杂物清理干净,浇水湿润，并用砂浆填实保持灰缝顺直。

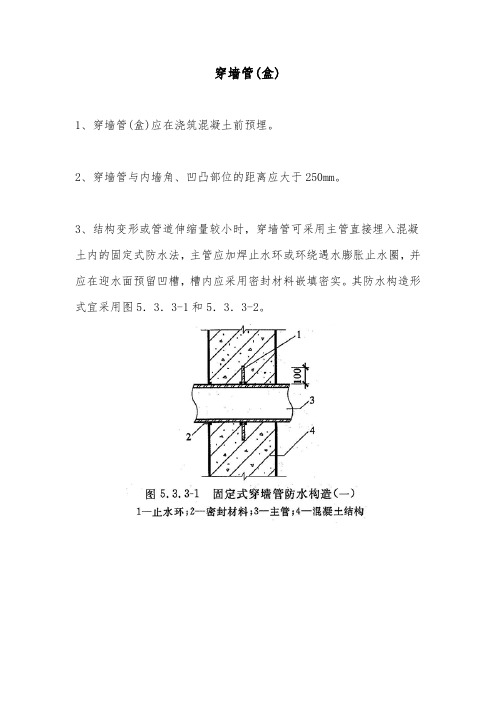

穿墙管(盒)
1、穿墙管(盒)应在浇筑混凝土前预埋。

2、穿墙管与内墙角、凹凸部位的距离应大于250mm。

3、结构变形或管道伸缩量较小时，穿墙管可采用主管直接埋入混凝土内的固定式防水法，主管应加焊止水环或环绕遇水膨胀止水圈，并应在迎水面预留凹槽，槽内应采用密封材料嵌填密实。

其防水构造形式宜采用图5．3．3-1和5．3．3-2。

5．3．4
结构变形或管道伸缩量较大或有更换要求时，应采用套管式防水法，套管应加焊止水环（图5．3．4）。

5、穿墙管防水施工时应符合下列要求：
（1）金属止水环应与主管或套管满焊密实，采用套管式穿墙防水构造时，翼环与套管应满焊密实，并应在施工前将套管内表面清理干净；（2）相邻穿墙管间的间距应大于300mm；
（3）采用遇水膨胀止水圈的穿墙管，管径宜小于50mm，止水圈应采用胶粘剂满粘固定于管上，并应涂缓胀剂或采用缓胀型遇水膨胀止水圈。

6、穿墙管线较多时，宜相对集中，并应采用穿墙盒方法。

穿墙盒的封口钢板应与墙上的预埋角钢焊严，并应从钢板上的预留浇注孔注入柔性密封材料或细石混凝土(图5．3．6)。

7、当工程有防护要求时，穿墙管除应采取防水措施外，尚应采取满足防护要求的措施。

8、穿墙管伸出外墙的部位，应采取防止回填时将管体损坏的措施。

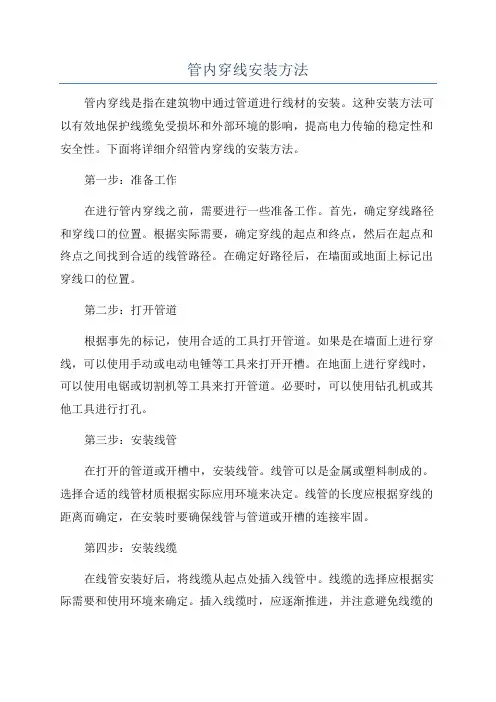

管内穿线安装方法管内穿线是指在建筑物中通过管道进行线材的安装。

这种安装方法可以有效地保护线缆免受损坏和外部环境的影响，提高电力传输的稳定性和安全性。

下面将详细介绍管内穿线的安装方法。

第一步：准备工作在进行管内穿线之前，需要进行一些准备工作。

首先，确定穿线路径和穿线口的位置。

根据实际需要，确定穿线的起点和终点，然后在起点和终点之间找到合适的线管路径。

在确定好路径后，在墙面或地面上标记出穿线口的位置。

第二步：打开管道根据事先的标记，使用合适的工具打开管道。

如果是在墙面上进行穿线，可以使用手动或电动电锤等工具来打开开槽。

在地面上进行穿线时，可以使用电锯或切割机等工具来打开管道。

必要时，可以使用钻孔机或其他工具进行打孔。

第三步：安装线管在打开的管道或开槽中，安装线管。

线管可以是金属或塑料制成的。

选择合适的线管材质根据实际应用环境来决定。

线管的长度应根据穿线的距离而确定，在安装时要确保线管与管道或开槽的连接牢固。

第四步：安装线缆在线管安装好后，将线缆从起点处插入线管中。

线缆的选择应根据实际需要和使用环境来确定。

插入线缆时，应逐渐推进，并注意避免线缆的弯曲和损坏。

如果管道弯曲或转角较多，可以使用弯头和管接件等附件来安装和连接线缆。

第五步：固定线缆为了确保线缆安全可靠地固定在管道内，需要使用电缆固定夹或固定带等附件进行固定。

这样可以防止线缆在使用过程中的晃动和松动，减少对线缆的损坏和断裂。

第六步：封堵开口在完成线缆安装后，需要对管道的开口进行封堵，以防止灰尘、水分或其他杂物进入管道内部。

可以使用密封胶、填塞物或封口带等材料进行封堵。

封堵的程度和材料的选择应根据实际需要来确定。

第七步：测试和验收在完成整个穿线安装后，需要进行线缆的测试和验收。

使用合适的测试仪器和方法来检测线缆的连接和传输性能。

如果出现问题，需要及时进行排除和修复。

在线缆通过测试并且符合相关要求后，方可进行正式的验收。

总结：通过上述步骤可以完成管内穿线的安装。

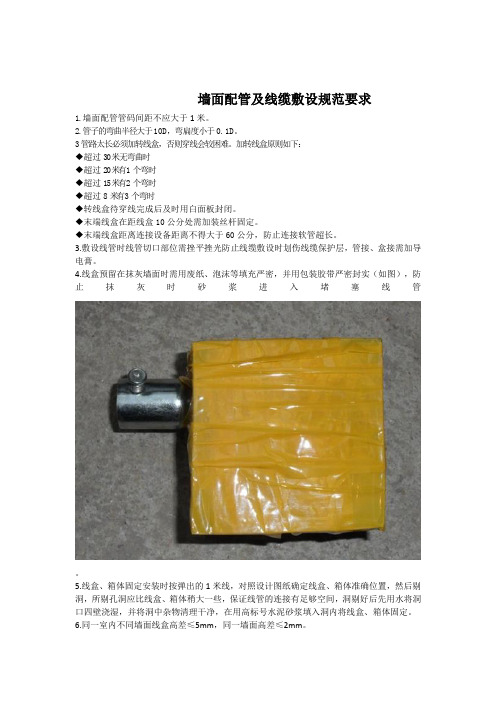

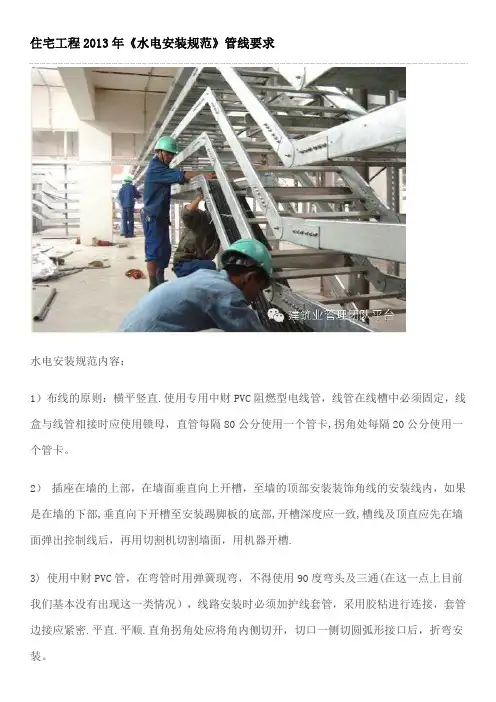

墙面配管及线缆敷设规范要求1.墙面配管管码间距不应大于1米。

2.管子的弯曲半径大于10D，弯扁度小于0.1D。

3管路太长必须加转线盒，否则穿线会较困难。

加转线盒原则如下：◆超过30米无弯曲时◆超过20米有1个弯时◆超过15米有2个弯时◆超过8米有3个弯时◆转线盒待穿线完成后及时用白面板封闭。

◆末端线盒在距线盒10公分处需加装丝杆固定。

◆末端线盒距离连接设备距离不得大于60公分，防止连接软管超长。

3.敷设线管时线管切口部位需挫平挫光防止线缆敷设时划伤线缆保护层，管接、盒接需加导电膏。

4.线盒预留在抹灰墙面时需用废纸、泡沫等填充严密，并用包装胶带严密封实（如图），防止抹灰时砂浆进入堵塞线管。

5.线盒、箱体固定安装时按弹出的1米线，对照设计图纸确定线盒、箱体准确位置，然后剔洞，所剔孔洞应比线盒、箱体稍大一些，保证线管的连接有足够空间，洞剔好后先用水将洞口四壁浇湿，并将洞中杂物清理干净，在用高标号水泥砂浆填入洞内将线盒、箱体固定。

6.同一室内不同墙面线盒高差≤5mm，同一墙面高差≤2mm。

7.砌筑墙体暗敷管剔凿前应在槽两边先弹线，槽的宽度及深度应比管外径大，剔槽宽度及深度以大于管外径1.5倍为宜。

剔槽后先稳线盒再连接管，线管每隔1m左右用镀锌铁丝固定好，最后抹灰并抹平，并且保护层厚度≥15mm。

质量标准：1.管盒连接紧密，管口光滑，明配管支架平整牢固，排列整齐。

管子弯曲处无明显折皱，线盒位置正确、固定牢固。

2.进入盒箱连接锁母拧紧牢固。

3.线盒固定不少于两个固定点，防止线盒左右摇晃。

4.盒接、管接固定顶丝不得有缺失现象，顶丝螺帽必须拧断（如图）线缆敷设要求：1.线缆敷设时要注意相应专业成品保护，防止污染墙面、破坏其它专业以成品物体。

2.导线的型号、规格必须符合设计图纸要求。

3.成盘线缆从内圈放线，对于导线过长的要用放线架放线，以免线缆在管内拧绞。

4.线缆敷设时必须保证每根线缆有相应标识。

5.线缆连接设备时软线必须涮锡或用压线针。

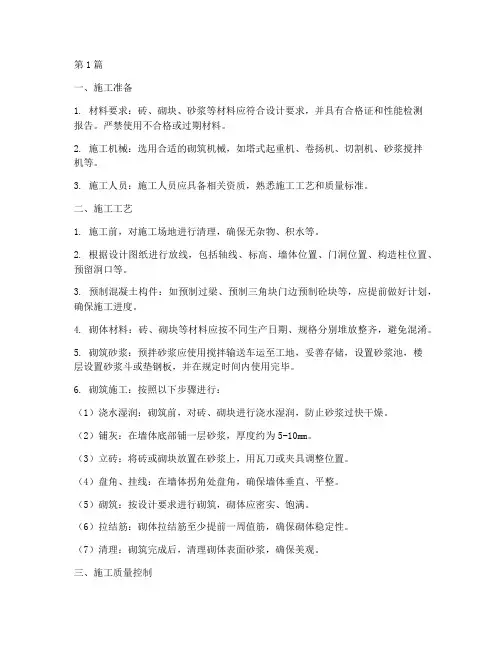

第1篇一、施工准备1. 材料要求：砖、砌块、砂浆等材料应符合设计要求，并具有合格证和性能检测报告。

严禁使用不合格或过期材料。

2. 施工机械：选用合适的砌筑机械，如塔式起重机、卷扬机、切割机、砂浆搅拌机等。

3. 施工人员：施工人员应具备相关资质，熟悉施工工艺和质量标准。

二、施工工艺1. 施工前，对施工场地进行清理，确保无杂物、积水等。

2. 根据设计图纸进行放线，包括轴线、标高、墙体位置、门洞位置、构造柱位置、预留洞口等。

3. 预制混凝土构件：如预制过梁、预制三角块门边预制砼块等，应提前做好计划，确保施工进度。

4. 砌体材料：砖、砌块等材料应按不同生产日期、规格分别堆放整齐，避免混淆。

5. 砌筑砂浆：预拌砂浆应使用搅拌输送车运至工地，妥善存储，设置砂浆池，楼层设置砂浆斗或垫钢板，并在规定时间内使用完毕。

6. 砌筑施工：按照以下步骤进行：（1）浇水湿润：砌筑前，对砖、砌块进行浇水湿润，防止砂浆过快干燥。

（2）铺灰：在墙体底部铺一层砂浆，厚度约为5-10mm。

（3）立砖：将砖或砌块放置在砂浆上，用瓦刀或夹具调整位置。

（4）盘角、挂线：在墙体拐角处盘角，确保墙体垂直、平整。

（5）砌筑：按设计要求进行砌筑，砌体应密实、饱满。

（6）拉结筋：砌体拉结筋至少提前一周值筋，确保砌体稳定性。

（7）清理：砌筑完成后，清理砌体表面砂浆，确保美观。

三、施工质量控制1. 砌体尺寸：砌体尺寸应符合设计要求，允许偏差应符合GB规范表9.3.1的规定。

2. 砂浆饱满度：加气混凝土砌体填充墙横向和竖向灰缝砂浆饱满度应大于等于80%，用百格网检查。

3. 圈梁、构造柱及墙体拉结筋：位置、锚固及搭接长度应符合设计及施工规范的要求，并进行隐蔽验收。

4. 隐蔽工程：隐蔽工程应填写隐蔽验收单，确保施工质量。

四、施工安全1. 施工现场应设置安全警示标志，施工人员应佩戴安全帽、安全带等防护用品。

2. 施工机械操作人员应经过专业培训，熟悉操作规程。

3. 施工过程中，加强现场安全管理，防止安全事故发生。

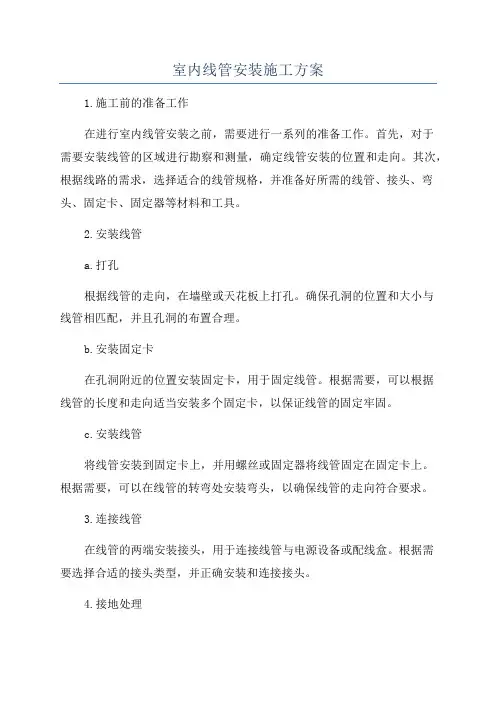

室内线管安装施工方案 1.施工前的准备工作 在进行室内线管安装之前，需要进行一系列的准备工作。首先，对于需要安装线管的区域进行勘察和测量，确定线管安装的位置和走向。其次，根据线路的需求，选择适合的线管规格，并准备好所需的线管、接头、弯头、固定卡、固定器等材料和工具。

2.安装线管 a.打孔 根据线管的走向，在墙壁或天花板上打孔。确保孔洞的位置和大小与线管相匹配，并且孔洞的布置合理。

b.安装固定卡 在孔洞附近的位置安装固定卡，用于固定线管。根据需要，可以根据线管的长度和走向适当安装多个固定卡，以保证线管的固定牢固。

c.安装线管 将线管安装到固定卡上，并用螺丝或固定器将线管固定在固定卡上。根据需要，可以在线管的转弯处安装弯头，以确保线管的走向符合要求。

3.连接线管 在线管的两端安装接头，用于连接线管与电源设备或配线盒。根据需要选择合适的接头类型，并正确安装和连接接头。

4.接地处理 在线管的安装过程中，需要特别注意接地处理。确保线管的每一段都与地线（或者其他适当的接地装置）连接，以保证电路的安全和稳定。

5.线管的固定和保护 在完成线管的安装和连接之后，需要对线管进行固定和保护。使用固定器将线管与墙壁、地面或天花板连接，确保线管不会松动或移动。此外，还可以在线管的表面涂上保护涂料，以增加线管的耐用性和抗腐蚀性。

6.检查和测试 在线管安装完成后，应进行检查和测试，以确保线管的安装质量和电路的正常运行。可以使用测试仪器对线管的导通性、接地性和电气性能进行测试，确保线管和接头的连接良好。

以上是室内线管安装的施工方案。在实际施工中，需要严格按照方案的要求进行操作，并注意施工过程中的安全和质量控制。在施工完成后，还应对安装的线管进行记录和整理，以便今后的维护和管理。

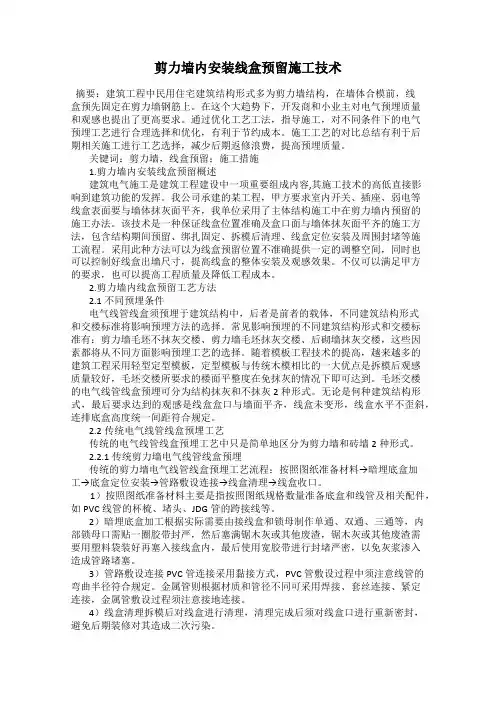

剪力墙内安装线盒预留施工技术摘要：建筑工程中民用住宅建筑结构形式多为剪力墙结构，在墙体合模前，线盒预先固定在剪力墙钢筋上。

在这个大趋势下，开发商和小业主对电气预埋质量和观感也提出了更高要求。

通过优化工艺工法，指导施工，对不同条件下的电气预埋工艺进行合理选择和优化，有利于节约成本。

施工工艺的对比总结有利于后期相关施工进行工艺选择，减少后期返修浪费，提高预埋质量。

关键词：剪力墙，线盒预留；施工措施1.剪力墙内安装线盒预留概述建筑电气施工是建筑工程建设中一项重要组成内容,其施工技术的高低直接影响到建筑功能的发挥。

我公司承建的某工程，甲方要求室内开关、插座、弱电等线盒表面要与墙体抹灰面平齐，我单位采用了主体结构施工中在剪力墙内预留的施工办法。

该技术是一种保证线盒位置准确及盒口面与墙体抹灰面平齐的施工方法，包含结构期间预留、绑扎固定、拆模后清理、线盒定位安装及周围封堵等施工流程。

采用此种方法可以为线盒预留位置不准确提供一定的调整空间，同时也可以控制好线盒出墙尺寸，提高线盒的整体安装及观感效果。

不仅可以满足甲方的要求，也可以提高工程质量及降低工程成本。

2.剪力墙内线盒预留工艺方法2.1不同预埋条件电气线管线盒须预埋于建筑结构中，后者是前者的载体，不同建筑结构形式和交楼标准将影响预埋方法的选择。

常见影响预埋的不同建筑结构形式和交楼标准有：剪力墙毛坯不抹灰交楼、剪力墙毛坯抹灰交楼、后砌墙抹灰交楼，这些因素都将从不同方面影响预埋工艺的选择。

随着模板工程技术的提高，越来越多的建筑工程采用轻型定型模板，定型模板与传统木模相比的一大优点是拆模后观感质量较好，毛坯交楼所要求的楼面平整度在免抹灰的情况下即可达到。

毛坯交楼的电气线管线盒预埋可分为结构抹灰和不抹灰2种形式。

无论是何种建筑结构形式，最后要求达到的观感是线盒盒口与墙面平齐，线盒未变形，线盒水平不歪斜，连排底盒高度统一间距符合规定。

2.2传统电气线管线盒预埋工艺传统的电气线管线盒预埋工艺中只是简单地区分为剪力墙和砖墙2种形式。

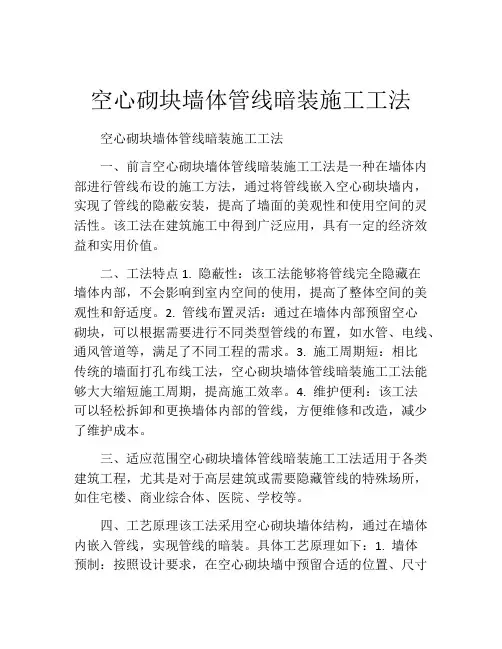

空心砌块墙体管线暗装施工工法空心砌块墙体管线暗装施工工法一、前言空心砌块墙体管线暗装施工工法是一种在墙体内部进行管线布设的施工方法，通过将管线嵌入空心砌块墙内，实现了管线的隐蔽安装，提高了墙面的美观性和使用空间的灵活性。

该工法在建筑施工中得到广泛应用，具有一定的经济效益和实用价值。

二、工法特点1. 隐蔽性：该工法能够将管线完全隐藏在墙体内部，不会影响到室内空间的使用，提高了整体空间的美观性和舒适度。

2. 管线布置灵活：通过在墙体内部预留空心砌块，可以根据需要进行不同类型管线的布置，如水管、电线、通风管道等，满足了不同工程的需求。

3. 施工周期短：相比传统的墙面打孔布线工法，空心砌块墙体管线暗装施工工法能够大大缩短施工周期，提高施工效率。

4. 维护便利：该工法可以轻松拆卸和更换墙体内部的管线，方便维修和改造，减少了维护成本。

三、适应范围空心砌块墙体管线暗装施工工法适用于各类建筑工程，尤其是对于高层建筑或需要隐藏管线的特殊场所，如住宅楼、商业综合体、医院、学校等。

四、工艺原理该工法采用空心砌块墙体结构，通过在墙体内嵌入管线，实现管线的暗装。

具体工艺原理如下：1. 墙体预制：按照设计要求，在空心砌块墙中预留合适的位置、尺寸和数量的管线安装空间。

2. 管线安装：在施工过程中，将管线逐层安装于预留的空间内，根据实际需要切割和连接管道。

3. 封闭处理：安装完管线后，用适当的材料封闭管道，确保管道的密封性和稳固性，防止漏水和漏电。

4. 墙体填充：将空心砌块内的空洞填充，确保墙体的整体强度和稳定性。

五、施工工艺1. 墙体准备：将墙面清理干净，确保墙体的平整度和垂直度，做好防水处理。

2. 管线布置：根据设计要求，在墙体内部标记出管线布置的位置和数量，并预留出足够的安装空间。

3. 管道安装：根据标记位置，按照正确的方法和顺序逐层安装管道，确保管道连接牢固且无漏水现象。

4. 封闭处理：用具有阻燃和防水功能的材料对管道进行封闭处理，确保管道的密封性和安全性。

电线管预埋安装施工工艺1、施工时应注意：（1）塑料管不应有折扁、裂缝，管无杂物，切断口应平整，管口应刮光；（2）塑料电线管的连接采用胶水粘接，在管接头两端应与楼板底筋绑扎牢固；（3）塑料管粘接必须牢固严密，并在管道口塞上塑料管塞，防止灌桨、塞管；（4）砼楼板、墙及砖结构各种开关、插座底盒、灯位接线盒与管连接必须采用接线头连接，严禁将塑料管直接伸入接线盒；（5）暗敷于砼的接线盒要求用湿水泥纸或塑料泡沫填满部，不准用水泥纸包其外面。

预埋在楼板、剪力墙的塑料线管、接线盒应固定牢固，以防移位。

2、明配管路的施工方法，一般为配管沿墙、支架、吊架敷设，管子在敷设前应按设计图纸或标准图，加工好各种支架、吊架和大钢管的预弯制。

3、支架、吊架制作一般采用角钢。

4、测量定位（1）明配管应在建筑物装饰面完成后进行。

在配管前应按设计图纸确定配电设备位置，各种箱、盒及用电设备位置，并将箱、盒与建筑物固定牢固，然后根据明配管线应横平竖直的原则，顺线路的水平方向和垂直方向进行弹线定位，支吊架固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘距离为150～500mm.（2）明配管弯曲半径应不小于管外径6倍，同时不应小于所穿入电缆的最小允许弯曲半径。

（3）配管时要注意每根电缆管弯头不宜超过3个，直角弯不宜超过2个。

（4）管路超过一定长度，应加装接线盒，其位置便于穿线。

明配管在通过建筑物伸缩缝各沉降缝应采取补偿措施。

5、电线管暗敷设形式：（1）现浇混凝土楼板、墙、柱、梁配管随墙砌砖配管。

（2）暗敷管路都须与土建主体工程密切配合施工并由土建主体工程施工中应给建筑物标高。

（3）配管要尽量减少转弯，沿最短路径，经综合考虑确定合理管路敷设部位和走向，确定正确盒箱的正确位置。

（4）根据现场实际敷设施工图，加工好各种管弯和盒箱。

（5）测定盒、箱位置根据施工图要求，确定盒、箱轴线位置，根据土建标出的水平线为基准，连通器找平，标出盒箱的实际安装位置。
