江苏省居住区供配电设施建设标准

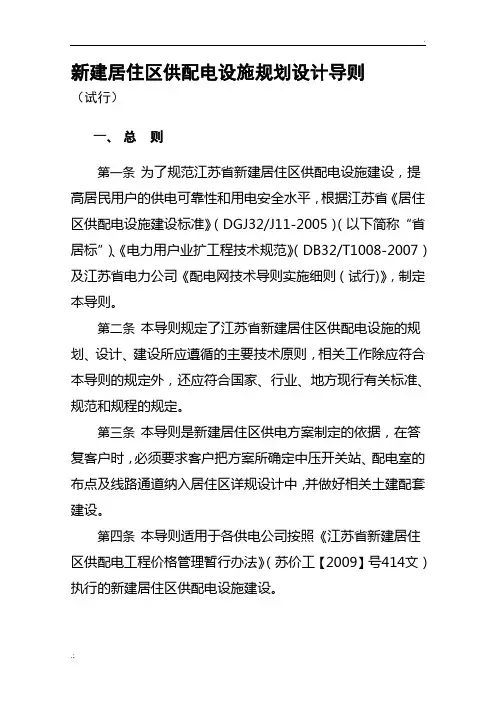

新建居住区供配电设施规划设计导则（试行）一、总则第一条为了规范江苏省新建居住区供配电设施建设，提高居民用户的供电可靠性和用电安全水平，根据江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）（以下简称“省居标”）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》，制定本导则。

第二条本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定。

第三条本导则是新建居住区供电方案制定的依据，在答复客户时，必须要求客户把方案所确定中压开关站、配电室的布点及线路通道纳入居住区详规设计中，并做好相关土建配套建设。

第四条本导则适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。

二、术语和定义第五条下列术语和定义适用于本导则：1.居住区供配电设施：是指从电网电源点起至居民电能计量装置（含表箱、电表）及低压供电公建设施的产权分界处止的电气设施。

2.居住区用电负荷：包括居住区低压用电负荷和中压用电负荷。

3.居住区低压用电负荷：为居住区内所有居民基本配置容量与低压供电公建设施用电容量的总和。

4.居住区中压用电负荷：为居住区内所有中压用户报装容量（包括中压供电的公建设施用电容量）总和。

5.低压供电半径：指配电变压器低压桩头至用户计量表计之间的低压导线长度。

6.配置系数（Kp）：指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。

7.变压器配置容量＝低压用电负荷×配置系数（Kp）。

8.变压器设置容量＝变压器配置容量/0.8。

新建居住区供配电设施规划设计导则（试行）一、总则第一条为了规范江苏省新建居住区供配电设施建设，提高居民用户的供电可靠性和用电安全水平，根据江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）（以下简称“省居标”）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》，制定本导则。

第二条本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定。

第三条本导则是新建居住区供电方案制定的依据，在答复客户时，必须要求客户把方案所确定中压开关站、配电室的布点及线路通道纳入居住区详规设计中，并做好相关土建配套建设。

第四条本导则适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。

二、术语和定义第五条下列术语和定义适用于本导则：1.居住区供配电设施：是指从电网电源点起至居民电能计量装置（含表箱、电表）及低压供电公建设施的产权分界处止的电气设施。

2.居住区用电负荷：包括居住区低压用电负荷和中压用电负荷。

3.居住区低压用电负荷：为居住区内所有居民基本配置容量与低压供电公建设施用电容量的总和。

4.居住区中压用电负荷：为居住区内所有中压用户报装容量（包括中压供电的公建设施用电容量）总和。

5.低压供电半径：指配电变压器低压桩头至用户计量表计之间的低压导线长度。

6.配置系数（Kp）：指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。

7.变压器配置容量＝低压用电负荷×配置系数（Kp）。

8.变压器设置容量＝变压器配置容量/。

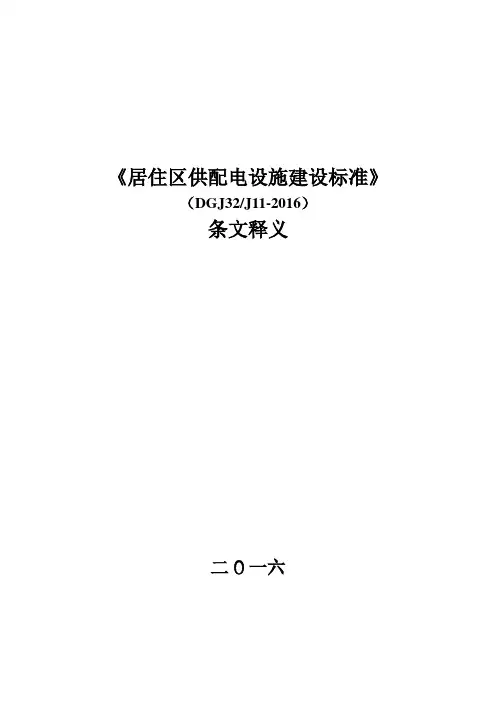

《居住区供配电设施建设标准》（DGJ32/J11-2016）条文释义二0一六目次1总则2名词术语3基本规定4供配电系统4.1负荷分级4.2负荷计算4.3居住区供电4.4配套设施4.5配电装置接地4.6电能计量4.7智能化要求5设备选型5.1中压设备5.2低压设备5.3直流电源系统5.4计量表箱附录A 居住区典型供电方案示例附录B 主要配电设备技术参数表附录C 计量箱电气配置要求附录D 引用标准名录1 总则1.0.1为贯彻执行国家电力建设方针政策，进一步规范居住区供配电设施建设，使其适应江苏社会经济发展，实现安全可靠、技术先进和经济合理供电，制定本标准。

1.0.2本标准适用于江苏省行政区域内新建居住区及住宅等居住类建筑的供配电设施建设，改建、扩建的居住区供配电设施建设应参照本标准执行。

[释义]本条说明了标准的适用范围，即江苏省行政区域内新建的居住区及住宅建筑，主要指采用计量到户形式的居住类建筑，其供配电设施应按照本标准的要求进行建设，已建成交付使用的居住区及住宅等居住类建筑在进行改建、扩建时应参照本标准进行供配电设施的建设。

本标准居住区供配电设施指从电网电源点起至电能计量装置止的电气设备及其附属设施。

1.0.3居住区供配电设施建设除应符合本标准外，尚应符合国家、行业及地方现行有关标准的规定。

2 术语2.0.1居住区泛指不同居住人口规模的居住生活聚居地和被道路或自然分界线所围合，配建有一整套较完善的、能满足该区居民物质与文化生活所需的公共服务设施的居住生活聚居地。

[释义]根据《城市居住区规划设计规范》（GB50180-93）（2016年版）中城市居住区的定义修改。

本标准将城市居住区定义中特指城市干道或自然分界线围合改为被道路或自然分界线围合，并将对应的人口规模要求删除，指不同居住人口规模的居住生活聚居地和被道路或自然分界线所围合，配建有公共服务设施的生活聚居地。

泛指住宅等居住类建筑及其配套设施，包括居住小区、居住组团和零星住宅。

新建居住区供配电设施规划设计导则（试行）一、总则第一条为了规范江苏省新建居住区供配电设施建设，提高居民用户的供电可靠性和用电安全水平，根据江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）（以下简称“省居标”）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》，制定本导则。

第二条本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定。

第三条本导则是新建居住区供电方案制定的依据，在答复客户时，必须要求客户把方案所确定中压开关站、配电室的布点及线路通道纳入居住区详规设计中，并做好相关土建配套建设。

第四条本导则适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。

二、术语和定义第五条下列术语和定义适用于本导则：1.居住区供配电设施：是指从电网电源点起至居民电能计量装置（含表箱、电表）及低压供电公建设施的产权分界处止的电气设施。

2.居住区用电负荷：包括居住区低压用电负荷和中压用电负荷。

3.居住区低压用电负荷：为居住区内所有居民基本配置容量与低压供电公建设施用电容量的总和。

4.居住区中压用电负荷：为居住区内所有中压用户报装容量（包括中压供电的公建设施用电容量）总和。

5.低压供电半径：指配电变压器低压桩头至用户计量表计之间的低压导线长度。

6.配置系数（Kp）：指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。

7.变压器配置容量＝低压用电负荷×配置系数（Kp）。

8.变压器设置容量＝变压器配置容量/0.8。

DGJ江苏省工程建设标准DGJ32/J11-2005居住区供配电设施建设标准The Standard of Power Supply Distribution Facilities’Constructing for Residential Districts2005—9—15发布2005—9—15实施江苏省建设厅审定发布江苏省经济贸易委员会前言《居住区供配电设施建设标准》是遵照国家和我省有关对居住区供配电设施建设的方针、政策，依据国家、江苏省相关规范、标准、导则，参照其它省市调研成果，结合我省实际情况进行编制的。

本标准的编制，目的在于指导、规范全省居住区供配电设施的配置设计、方案选定、设备选型、安装施工及验收。

本标准共分五章，主要内容有：1、总则；2、名词术语；3、供配电设计；4、设备选型；5、施工与验收；附录。

本标准由江苏省建设厅、江苏省经济贸易委员会负责解释。

在执行过程中，发现需要修改和补充之处，请将有关资料和意见向江苏省建设厅、江苏省经贸委、江苏省电力公司反映，以便今后修订时参考。

本标准提出单位：江苏省建设厅江苏省经济贸易委员会本标准主编单位：江苏省电力公司本标准参编单位：江苏省建筑设计研究院南京市民用建筑设计研究院有限责任公司本标准主要起草人员：李强、季强、周大平、蒋斌、姜宁、李宝仪、邹万流、李杰、仇新宇、陈军、张卫民、卢文亮、陈杰、林琦、李子韵、徐高升目次1总则2名词术语3供配电设计3.1 负荷性质的确定3.2 负荷容量统计3.3 居住区供电3.4 配套设施3.5 配电装置接地3.6 电能计量4设备选型4.1 高压设备4.2 低压设备4.3 计量表箱4.4 与各类智能系统的接口5施工与验收5.1 施工5.2 竣工验收附录A：居住区供电方案典型设计示例B：参考文献1 总则1.0.1 为适应人民生活水平日益增长的需要，保障广大业主可靠电力供应的合法权益，促进居住区供配电设施建设与社会经济发展、国家能源发展战略相协调，结合我省城市经济发展和配电网现状，本着以人为本、安全、经济、实用、适度超前的原则，特制定本标准。

目录1 总则 (1)2 术语 (2)3 基本规定 (4)4 供配电系统 (5)4.1 负荷分级 (5)4.2 负荷计算 (5)4.3居住区供电 (6)4.4 配套设施 (8)4.5 配电装置接地 (10)4.6 电能计量 (10)4.7智能化要求 (10)5 设备选型 (12)5.1 中压设备 (12)5.2低压设备 (13)5.3直流电源系统 (14)5.4计量表箱 (14)附录A 居住区典型供电方案示例 (16)附录B 主要配电设备技术参数 (20)附录C 计量箱电气配置要求 (33)1 总则1.0.1为贯彻执行国家电力建设方针政策，进一步规范居住区供配电设施建设，使其适应江苏社会经济发展，实现安全可靠、技术先进和经济合理供电，制定本标准。

1.0.2 本标准适用于江苏省行政区域内新建居住区及住宅等居住区类建筑的供配电设施建设，改建、扩建的居住区供配电设施建设应参照本标准执行。

1.0.3居住区供配电设施建设除应符合本标准外，尚应符合国家、行业及地方现行有关标准的规定。

2 术语2.0.1 居住区泛指不同居住人口规模的居住生活聚居地和被道路或自然分界线所围合，配建有一整套较完善的、能满足该区居民物质与文化生活所需的公共服务设施的居住生活聚居地。

2.0.2 公共服务设施与居住人口规模相对应配建的，为居民服务和使用的各类设施。

2.0.3 中压开关站设有中压配电进出线，对功率进行再分配的配电装置，相当于变电站母线的延伸，可用于解决变电站进出线间隔数量有限或进出线走廊空间受限，并在区域中起到电源支撑的作用。

2.0.4 配电室将10（20）kV变换为220/380V，并分配电力的户内配电设备及土建设施的总称。

2.0.5环网柜用于10（20）kV电缆线路环进环出及分接负荷的配电装置。

2.0.6环网箱安装于户外、由多面环网柜组成、有外箱壳防护，用于10（20）kV电缆线路环进环出及分接负荷、且不含配电变压器的配电设施。

《居住区供配电设施建设标准》（DGJ32/J11-2016）条文释义二0一六目次1总则2名词术语3基本规定4供配电系统4.1负荷分级4.2负荷计算4.3居住区供电4.4配套设施4.5配电装置接地4.6电能计量4.7智能化要求5设备选型5.1中压设备5.2低压设备5.3直流电源系统5.4计量表箱附录A 居住区典型供电方案示例附录B 主要配电设备技术参数表附录C 计量箱电气配置要求附录D 引用标准名录1 总则1.0.1为贯彻执行国家电力建设方针政策，进一步规范居住区供配电设施建设，使其适应江苏社会经济发展，实现安全可靠、技术先进和经济合理供电，制定本标准。

1.0.2本标准适用于江苏省行政区域内新建居住区及住宅等居住类建筑的供配电设施建设，改建、扩建的居住区供配电设施建设应参照本标准执行。

[释义]本条说明了标准的适用范围，即江苏省行政区域内新建的居住区及住宅建筑，主要指采用计量到户形式的居住类建筑，其供配电设施应按照本标准的要求进行建设，已建成交付使用的居住区及住宅等居住类建筑在进行改建、扩建时应参照本标准进行供配电设施的建设。

本标准居住区供配电设施指从电网电源点起至电能计量装置止的电气设备及其附属设施。

1.0.3居住区供配电设施建设除应符合本标准外，尚应符合国家、行业及地方现行有关标准的规定。

2 术语2.0.1居住区泛指不同居住人口规模的居住生活聚居地和被道路或自然分界线所围合，配建有一整套较完善的、能满足该区居民物质与文化生活所需的公共服务设施的居住生活聚居地。

[释义]根据《城市居住区规划设计规范》（GB50180-93）（2016年版）中城市居住区的定义修改。

本标准将城市居住区定义中特指城市干道或自然分界线围合改为被道路或自然分界线围合，并将对应的人口规模要求删除，指不同居住人口规模的居住生活聚居地和被道路或自然分界线所围合，配建有公共服务设施的生活聚居地。

泛指住宅等居住类建筑及其配套设施，包括居住小区、居住组团和零星住宅。

江苏省住宅供配电规定————————————————————————————————作者：————————————————————————————————日期：2江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）关于发布《居住区供配电设施建设标准》的通知各市建设局（委）、经贸委（经委）：由江苏省电力公司等单位编制的《居住区供配电设施建设标准》，经审定为江苏省工程建设强制性标准，编号为DGJ32/J11-2005，自发文之日起施行。

该标准由江苏省工程建设标准站组织发行。

江苏省建设厅、江苏省经济贸易委员会二00五年九月十五日江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）第一部分：编制说明第二部分：总体简介第三部分：《标准》条文详解第四部分：示例及费用测算第一部分：编制说明缘由一：在对全省调研了居住区供配电设施建设费用的基础上，发现全省各地差距较大，究其原因，在于各地建设标准不统一。

缘由二：居住区开发建设单位与供电公司之间存在着利益上的矛盾，缺少两者应共同遵守的标准。

由江苏省建设厅、江苏省经济贸易委员会联合发起，委托江苏省电力公司组织南京供电公司、江苏省建筑设计研究院及南京市民用建筑设计研究院有限责任公司有关专家和相关专业技术人员成立了编写组进行编写标准的工作。

8月5日：省公司确定开展编写标准的工作8月10日：与省建设厅标准站商议立项，成立编写组8月12日：标准站组织召开标准编写大纲审查会8月16日：标准站召开标准初稿讨论会，修改后定稿8月30日：省建设厅和省经贸委组织召开全省范围的征求意见会，省公司相关部室、十三个地市的建设局、房地产开发商及供电公司代表参加了会议9月5日：收集意见修改后，标准站召开预审会第二部分：总体简介《居住区供配电设施建设标准》是遵照国家和我省有关对居住区供配电设施建设的方针、政策，依据国家、江苏省相关规范、标准、导则，参照其它省市调研成果，结合我省实际情况进行编制的。

新建居住区供配电设施规划设计导则（试行）一、总则第一条为了规范江苏省新建居住区供配电设施建设，提高居民用户的供电可靠性和用电安全水平，根据江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）（以下简称“省居标”）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》，制定本导则。

第二条本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定。

第三条本导则是新建居住区供电方案制定的依据，在答复客户时，必须要求客户把方案所确定中压开关站、配电室的布点及线路通道纳入居住区详规设计中，并做好相关土建配套建设。

第四条本导则适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。

二、术语和定义第五条下列术语和定义适用于本导则：1.居住区供配电设施：是指从电网电源点起至居民电能计量装置（含表箱、电表）及低压供电公建设施的产权分界处止的电气设施。

2.居住区用电负荷：包括居住区低压用电负荷和中压用电负荷。

3.居住区低压用电负荷：为居住区内所有居民基本配置容量与低压供电公建设施用电容量的总和。

4.居住区中压用电负荷：为居住区内所有中压用户报装容量（包括中压供电的公建设施用电容量）总和。

5.低压供电半径：指配电变压器低压桩头至用户计量表计之间的低压导线长度。

6.配置系数（Kp）：指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。

7.变压器配置容量＝低压用电负荷×配置系数（Kp）。

8.变压器设置容量＝变压器配置容量/0.8。

新建居住区供配电设施规划设计导则（试行）一、总则第一条为了规范江苏省新建居住区供配电设施建设，提高居民用户的供电可靠性和用电安全水平，根据江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）（以下简称“省居标”）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》，制定本导则。

第二条本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定。

第三条本导则是新建居住区供电方案制定的依据，在答复客户时，必须要求客户把方案所确定中压开关站、配电室的布点及线路通道纳入居住区详规设计中，并做好相关土建配套建设。

第四条本导则适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。

二、术语和定义第五条下列术语和定义适用于本导则：1.居住区供配电设施：是指从电网电源点起至居民电能计量装置（含表箱、电表）及低压供电公建设施的产权分界处止的电气设施。

2.居住区用电负荷：包括居住区低压用电负荷和中压用电负荷。

3.居住区低压用电负荷：为居住区内所有居民基本配置容量与低压供电公建设施用电容量的总和。

4.居住区中压用电负荷：为居住区内所有中压用户报装容量（包括中压供电的公建设施用电容量）总和。

5.低压供电半径：指配电变压器低压桩头至用户计量表计之间的低压导线长度。

6.配置系数（Kp）：指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。

7.变压器配置容量＝低压用电负荷×配置系数（Kp）。

8.变压器设置容量＝变压器配置容量/0.8。

江苏新建居住区供配电设施规划设计导则（试⾏1）新建居住区供配电设施规划设计导则（试⾏）总则为了规范江苏省新建居住区供配电设施建设，提⾼居民⽤户的供电可靠性和⽤电安全⽔平，根据江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）（以下简称“省居标” ）、《电⼒⽤户业扩⼯程技术规范》（DB32/T1008-2007 ）及江苏省电⼒公司《配电⽹技术导则实施细则（试⾏）》，制定本导则。

本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关⼯作除应符合本导则的规定外，还应符合国家、⾏业、地⽅现⾏有关标准、规范和规程的规定。

本导则是新建居住区供电⽅案制定的依据，在答复客户时，必须要求客户把⽅案所确定中压开关站、配电室的布点及线路通道纳⼊居住区详规设计中，并做好相关⼟建配套建设。

本导则适⽤于各供电公司按照《江苏省新建居住区供配电⼯程价格管理暂⾏办法》（苏价⼯【2009 】号414 ⽂）执⾏的新建居住区供配电设施建设。

术语和定义下列术语和定义适⽤于本导则：居住区供配电设施：是指从电⽹电源点起⾄居民电能计量装置（含表箱、电表）及低压供电公建设施的产权分界处⽌的电⽓设施。

居住区⽤电负荷：包括居住区低压⽤电负荷和中压⽤电负荷。

居住区低压⽤电负荷：为居住区内所有居民基本配置容量与低压供电公建设施⽤电容量的总和。

居住区中压⽤电负荷：为居住区内所有中压⽤户报装容量（包括中压供电的公建设施⽤电容量）总和。

低压供电半径：指配电变压器低压桩头⾄⽤户计量表计之间的低压导线长度。

配置系数（Kp）：指配置变压器的容量（kVA）或低压配电⼲线馈送容量（kVA）与居住区低压⽤电负荷（kW）之⽐值，根据变压器或低压配电⼲线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。

变压器配置容量＝低压⽤电负荷×配置系数（Kp）。

变压器设置容量＝变压器配置容量/ 。

居住区供电容量＝区内变压器总配置容量＋居住区中压⽤电负荷多层住宅：是指九层及以下居住类建筑。

新建居住区供配电设施规划设计导则（试行）一、总则第一条为了规范江苏省新建居住区供配电设施建设，提高居民用户的供电可靠性和用电安全水平，根据江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）（以下简称“省居标”）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》，制定本导则。

第二条本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定。

第三条本导则是新建居住区供电方案制定的依据，在答复客户时，必须要求客户把方案所确定中压开关站、配电室的布点及线路通道纳入居住区详规设计中，并做好相关土建配套建设。

第四条本导则适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。

二、术语和定义第五条下列术语和定义适用于本导则：1.居住区供配电设施：是指从电网电源点起至居民电能计量装置（含表箱、电表）及低压供电公建设施的产权分界处止的电气设施。

2.居住区用电负荷：包括居住区低压用电负荷和中压用电负荷。

3.居住区低压用电负荷：为居住区内所有居民基本配置容量与低压供电公建设施用电容量的总和。

4.居住区中压用电负荷：为居住区内所有中压用户报装容量（包括中压供电的公建设施用电容量）总和。

5.低压供电半径：指配电变压器低压桩头至用户计量表计之间的低压导线长度。

6.配置系数（Kp）：指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。

7.变压器配置容量＝低压用电负荷×配置系数（Kp）。

8.变压器设置容量＝变压器配置容量/0.8。

新建居住区供配电设施规划设计导则（试行）一、总则第一条为了规范江苏省新建居住区供配电设施建设，提高居民用户的供电可靠性和用电安全水平，根据江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）（以下简称“省居标”）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》，制定本导则。

第二条本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定。

第三条本导则是新建居住区供电方案制定的依据，在答复客户时，必须要求客户把方案所确定中压开关站、配电室的布点及线路通道纳入居住区详规设计中，并做好相关土建配套建设。

第四条本导则适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。

二、术语和定义第五条下列术语和定义适用于本导则：1.居住区供配电设施：是指从电网电源点起至居民电能计量装置（含表箱、电表）及低压供电公建设施的产权分界处止的电气设施。

2.居住区用电负荷：包括居住区低压用电负荷和中压用电负荷。

3.居住区低压用电负荷：为居住区内所有居民基本配置容量与低压供电公建设施用电容量的总和。

4.居住区中压用电负荷：为居住区内所有中压用户报装容量（包括中压供电的公建设施用电容量）总和。

5.低压供电半径：指配电变压器低压桩头至用户计量表计之间的低压导线长度。

6.配置系数（Kp）：指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。

7.变压器配置容量＝低压用电负荷×配置系数（Kp）。

8.变压器设置容量＝变压器配置容量/0.8。

DGJ江苏省工程建设标准DGJ32/J11-2005居住区供配电设施建设标准The Standard of Power Supply Distribution Facilities’Constructing for Residential Districts2005—9—15发布 2005—9—15实施江苏省建设厅审定发布江苏省经济贸易委员会前言《居住区供配电设施建设标准》是遵照国家和我省有关对居住区供配电设施建设的方针、政策，依据国家、江苏省相关规范、标准、导则，参照其它省市调研成果，结合我省实际情况进行编制的。

本标准的编制，目的在于指导、规范全省居住区供配电设施的配置设计、方案选定、设备选型、安装施工及验收。

本标准共分五章，主要内容有：1、总则；2、名词术语；3、供配电设计；4、设备选型；5、施工与验收；附录。

本标准由江苏省建设厅、江苏省经济贸易委员会负责解释。

在执行过程中，发现需要修改和补充之处，请将有关资料和意见向江苏省建设厅、江苏省经贸委、江苏省电力公司反映，以便今后修订时参考。

本标准提出单位：江苏省建设厅江苏省经济贸易委员会本标准主编单位：江苏省电力公司本标准参编单位：江苏省建筑设计研究院南京市民用建筑设计研究院有限责任公司本标准主要起草人员：李强、季强、周大平、蒋斌、姜宁、李宝仪、邹万流、李杰、仇新宇、陈军、张卫民、卢文亮、陈杰、林琦、李子韵、徐高升目次1总则2名词术语3供配电设计3.1 负荷性质的确定3.2 负荷容量统计3.3 居住区供电3.4 配套设施3.5 配电装置接地3.6 电能计量4设备选型4.1 高压设备4.2 低压设备4.3 计量表箱4.4 与各类智能系统的接口5施工与验收5.1 施工5.2 竣工验收附录A：居住区供电方案典型设计示例B：参考文献1 总则1.0.1 为适应人民生活水平日益增长的需要，保障广大业主可靠电力供应的合法权益，促进居住区供配电设施建设与社会经济发展、国家能源发展战略相协调，结合我省城市经济发展和配电网现状，本着以人为本、安全、经济、实用、适度超前的原则，特制定本标准。

新建居住区供配电设施规划设计导则（试行）一、总则第一条为了规范江苏省新建居住区供配电设施建设,提高居民用户的供电可靠性和用电安全水平,根据江苏省《居住区供配电设施建设标准》(DGJ32/J11—2005）（以下简称“省居标”）、《电力用户业扩工程技术规范》（DB32/T1008—2007）及江苏省电力公司《配电网技术导则实施细则(试行）》,制定本导则。

第二条本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定.第三条本导则是新建居住区供电方案制定的依据，在答复客户时，必须要求客户把方案所确定中压开关站、配电室的布点及线路通道纳入居住区详规设计中,并做好相关土建配套建设。

第四条本导则适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。

二、术语和定义第五条下列术语和定义适用于本导则：1.居住区供配电设施：是指从电网电源点起至居民电能计量装置（含表箱、电表)及低压供电公建设施的产权分界处止的电气设施。

2.居住区用电负荷：包括居住区低压用电负荷和中压用电负荷。

3.居住区低压用电负荷：为居住区内所有居民基本配置容量与低压供电公建设施用电容量的总和。

4.居住区中压用电负荷：为居住区内所有中压用户报装容量（包括中压供电的公建设施用电容量）总和。

5.低压供电半径：指配电变压器低压桩头至用户计量表计之间的低压导线长度。

6.配置系数（Kp)：指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值,根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。

7.变压器配置容量＝低压用电负荷×配置系数（Kp).8.变压器设置容量＝变压器配置容量/0.8。
