建筑工程制图标准

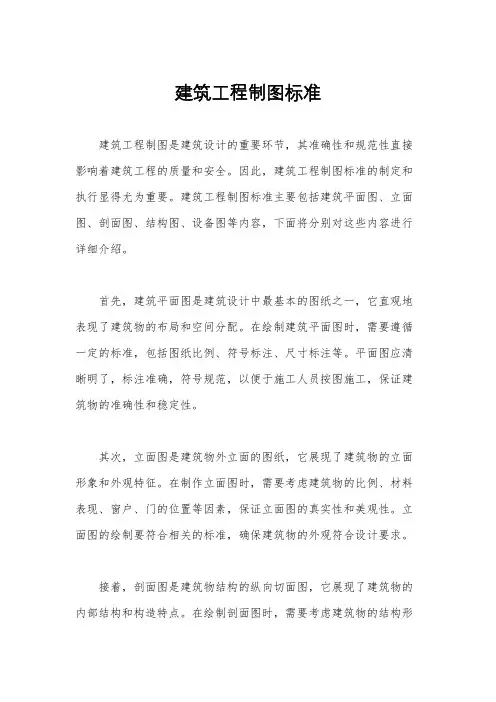

建筑工程制图标准建筑工程制图是建筑设计的重要环节，其准确性和规范性直接影响着建筑工程的质量和安全。

因此，建筑工程制图标准的制定和执行显得尤为重要。

建筑工程制图标准主要包括建筑平面图、立面图、剖面图、结构图、设备图等内容，下面将分别对这些内容进行详细介绍。

首先，建筑平面图是建筑设计中最基本的图纸之一，它直观地表现了建筑物的布局和空间分配。

在绘制建筑平面图时，需要遵循一定的标准，包括图纸比例、符号标注、尺寸标注等。

平面图应清晰明了，标注准确，符号规范，以便于施工人员按图施工，保证建筑物的准确性和稳定性。

其次，立面图是建筑物外立面的图纸，它展现了建筑物的立面形象和外观特征。

在制作立面图时，需要考虑建筑物的比例、材料表现、窗户、门的位置等因素，保证立面图的真实性和美观性。

立面图的绘制要符合相关的标准，确保建筑物的外观符合设计要求。

接着，剖面图是建筑物结构的纵向切面图，它展现了建筑物的内部结构和构造特点。

在绘制剖面图时，需要考虑建筑物的结构形式、构造材料、尺寸标注等因素，确保剖面图的准确性和清晰度。

剖面图的标准制定对于建筑物的结构安全和施工质量具有重要意义。

另外，结构图是建筑物的结构计算和构造图纸，它直接关系到建筑物的承重性能和安全性能。

在绘制结构图时，需要遵循相关的设计规范和标准，包括结构形式、材料规格、节点连接等内容，以确保建筑物的结构稳定和安全。

最后，设备图是建筑物内部设备和管道的布置图纸，它直接关系到建筑物的使用功能和舒适性。

在绘制设备图时，需要考虑设备的布置位置、管道的连接方式、通风、给排水等因素，保证设备图的合理性和实用性。

综上所述，建筑工程制图标准的制定和执行对于建筑工程具有重要意义。

建筑平面图、立面图、剖面图、结构图、设备图等图纸内容的准确性和规范性直接关系到建筑工程的质量和安全。

因此，我们需要严格遵循相关的标准和规范，确保建筑工程制图的准确性和规范性，为建筑工程的顺利施工和运营提供可靠保障。

建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。

以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。

图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。

2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。

二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。

2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。

三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。

2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。

3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。

四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。

常用线条的线型应按照标准规定使用，如实线、虚线、点线等。

2. 字体应统一，大小适中，清晰易读。

字体一般采用宋体或等线字体，不得使用艺术字体。

五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。

2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。

3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。

六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。

2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。

3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。

七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。

2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。

对于已完成的图纸，应按照规定进行归档保存。

《建筑工程制图与识图》课程标准一、课程属性表笔试机考设计（论文）通识课专业平台课专业核心课专业实践课专业选修课必修课限选课任选课是否是否二、课程定位《建筑工程制图与识图》是高职高专建筑工程专业的一门必修专业课。

三、课程目标（一）知识目标1．掌握正投影的基本理论，熟悉国家现行制图标准；2．掌握建筑施工图与结构施工图的图示方法与识读方法；3．能熟练识读一般民用建筑施工图。

（二）能力目标1．会用绘图仪器制图；2．能按照国家现行制图标准，正确绘制常见的工程形体投影图；3．能熟练的识读一般民用建筑施工图；4．会绘制是施工图的放样图；5．具有绘制一般建筑物视图的能力；6．具有较强的实际动手能力和分析问题、解决问题的能力。

（三）德育目标培养学生热爱本专业、爱岗敬业的精神；培养学生对工作认真负责、一丝不苟、实事的工作态度；培养学生勤于思考、善于钻研、吃苦耐劳的品质。

四、课程容（一）课程设计理念与思路1．课程设计理念以培养学生岗位能力为核心，采用设备演示和课堂讲授相结合的教学方法，使学生熟悉各种绘图工具的使用方法；掌握绘图的思路和方法；能规地绘制图纸。

2．课程设计思路本课程的总体设计思路是以专业教学计划培养目标为依据，以岗位需求为基本出发点，以学生发展为本位，设计课程容。

通过教学，学生掌握识图和制图的能力，为以后的学习奠定基础。

（二）课程学习情境设计本课程学习情境设置：注重学生应用能力和专业素质的培养。

按照以实践应用为目的，理论知识以必须够用为度，以讲清概念，强化应用为教学重点，精选教学容，结合学生的认知规律，根据教学循序渐进、逐步深入的原则，学习情景共设计了2个：1．各种绘图工具的认识与使用方法；2．建筑、结构施工图的识读（建筑平面图、建筑立面图、建筑剖面图、梁结构、板结构等）。

（三）学习子情境设计2个学习情景所对应的子情景合计7个子情境。

1．各种绘图工具的认识与使用方法：学习情境描述：通过教学，应使学生：①熟悉绘图工具的功能；②掌握绘图工具的使用方法；③规使用绘图工具。

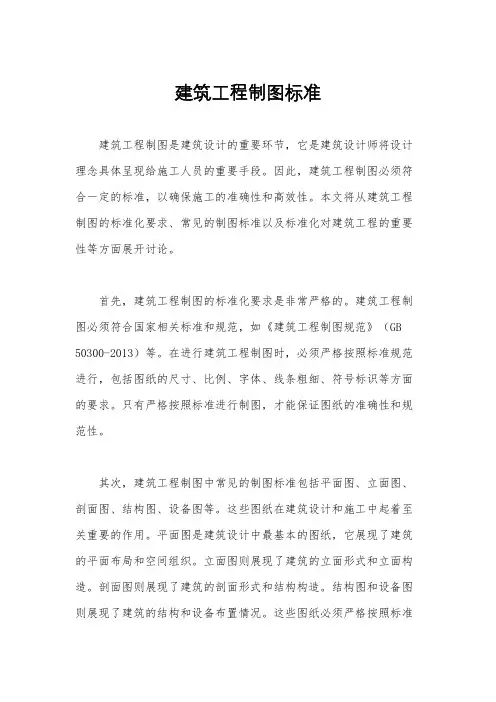

建筑工程制图标准建筑工程制图是建筑设计的重要环节，它是建筑设计师将设计理念具体呈现给施工人员的重要手段。

因此，建筑工程制图必须符合一定的标准，以确保施工的准确性和高效性。

本文将从建筑工程制图的标准化要求、常见的制图标准以及标准化对建筑工程的重要性等方面展开讨论。

首先，建筑工程制图的标准化要求是非常严格的。

建筑工程制图必须符合国家相关标准和规范，如《建筑工程制图规范》（GB 50300-2013）等。

在进行建筑工程制图时，必须严格按照标准规范进行，包括图纸的尺寸、比例、字体、线条粗细、符号标识等方面的要求。

只有严格按照标准进行制图，才能保证图纸的准确性和规范性。

其次，建筑工程制图中常见的制图标准包括平面图、立面图、剖面图、结构图、设备图等。

这些图纸在建筑设计和施工中起着至关重要的作用。

平面图是建筑设计中最基本的图纸，它展现了建筑的平面布局和空间组织。

立面图则展现了建筑的立面形式和立面构造。

剖面图则展现了建筑的剖面形式和结构构造。

结构图和设备图则展现了建筑的结构和设备布置情况。

这些图纸必须严格按照标准进行制作，以确保设计意图能够准确传达给施工人员。

最后，标准化对建筑工程具有重要的意义。

建筑工程制图的标准化不仅能够提高施工的准确性和效率，还能够降低建筑工程的风险和成本。

只有通过标准化的制图，才能够确保建筑设计的准确性和可行性，避免施工过程中出现错误和纠纷。

同时，标准化的建筑工程制图也能够提高施工人员的工作效率，减少施工周期，降低施工成本，提高建筑工程的质量和安全性。

总之，建筑工程制图标准化是建筑设计和施工中非常重要的环节。

只有严格按照标准进行制图，才能够确保建筑设计的准确性和可行性，提高施工的效率和质量，降低建筑工程的风险和成本。

因此，建筑设计师和施工人员都必须严格遵守建筑工程制图的标准化要求，确保建筑工程的顺利进行和成功完工。

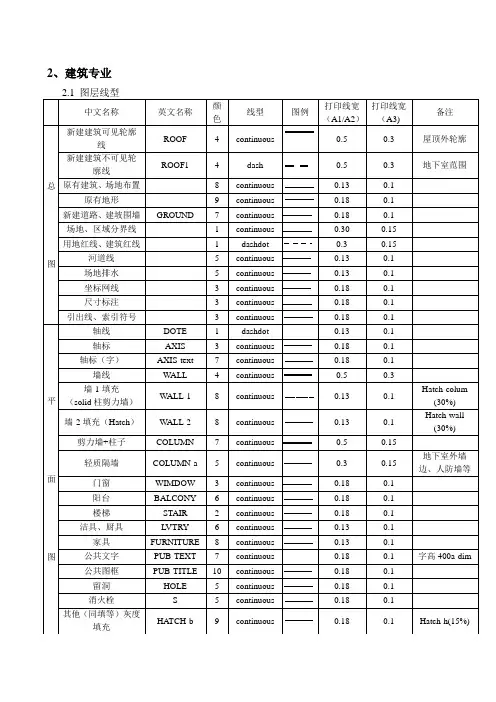

2、建筑专业2.2字体标注2.3 比例2.4 门窗编号3、结构专业3.1图层线型3.2 字体标注（见2.2）3.3 比例3.4 常用构件代号注：预应力钢筋混凝土构件的代号，应在构件代号前加注“Y”4、电气专业4.1 线型4.2 安装方式的标注4.3 配电路编号4.4 配电箱、柜编号原则a、表示大回路编号，如从1#变电所引至或引向1#楼供电的为1AL，如从2#变电所引致或引向2#楼供电的为2AL，若仅为一栋房子，数字1可以去掉；b、表示类别，如照明配电柜为AL，动力配电箱为A P……；c、表示楼层号，-3表示地下三层，1表示一层，2表示2层……；d、表示该楼层或该区域中第几号配电值、柜。

4.5 配电回路编号原则a、表示大回路编号，同上配电箱的说明；b、表示回路的类别，如WL、WP、WLE、WLM……；c、表示小回路编号，如n1，n2……；4.6 图例线型粗细确定a、配电线路0.45~0.5b、控制线0.35~0.4c、电器图例、配电设备编号0.25~0.28d、专业文字说明，各种标注，如电线型号、规格、安装方式的标注等；e、其他线型均为0.18；f、柱、实心剪力墙及建筑的家具装饰均为灰度30%。

4.7 字体标注（见2.2节）5 给排水专业5.1 图层线型注：对于管线较多的复杂工程，当无法仅仅用线型表达时，可在现有线型基础上再加注字母，加注的字母应于立管代号中的字母相对应。

5.2 字体标注（见2.2节）5.3 比例注：所有平面图比例宜与建筑专业一致。

6、暖通专业6.1 图层线型表6.2 字体标注（见2.2节）6.3 比例。

第一章 建筑工程图纸
一、图纸幅面及图框尺寸
根据《建筑制图标准》的规定，图纸幅面的规格分为0、1、2、3、4共五种。

图纸幅面尺寸符合下表规定，在一套施工图中应以一种规格的图纸幅面为主。

在特殊情况下，允许加长1～3号图纸的长度和宽度，零号图纸只能加长长边。

从上图可以看出加长幅面尺寸是由基本幅面的短边成整数倍增加后得出。

二、图框格式
图纸上限定绘图区域的线框称为图框，图框用粗实线绘制。

其格式分为留装订边和不留装订边两种，但同一工程的图样只能采用一种格式。

建筑制图一般采用留装订边的格式。

加长幅面的图框尺寸，按所选的基本幅面大一号的图框尺寸确定。

210420630841
图纸幅面分为横式和立式两种，其中以短边作为垂直边的称为横式（即X 型幅面），以短边作为水平边的称为立式（即Y型幅面）。

一般A0～A3图纸宜使用横式；必要时，也可使用立式。

其幅面装订格式见下图。

A0～A3横式幅面图
（注：标虚线的会签栏和角标用于道路工程制图）
A4立式幅面图
A0～A3立式幅面图
A4横式幅面图三、标题栏与会签栏
标题栏（mm）
会签栏（mm）
角标（mm）
四、图纸比例①建筑制图常用比例。
