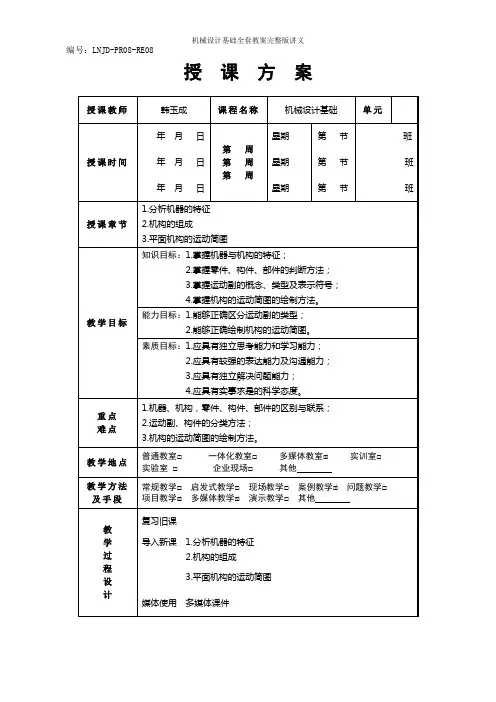

授课方案0教案用纸No 1 授课内容导入新课1.分析机器的特征2.机构的组成3.平面机构的运动简图一、分析机器的特征1.机器和机构相同的特征（1）都是一种人为的实体构件的组合；（2）各实体构件之间具有确定的相对运动；2.机器和机构不同的特征（1）机器能实现能量转换或完成有用的机械功进行信息处理、影像处理。
（2）机构起着运动的传递和运动形式的转换作用。
3.机器的组成原动机部分+执行部分+传动部分+控制系统+辅助系统构件机构运动的最小单元。
零件机械制造中不可拆的最小单元。
一个构件可以只由一个零件组成，也可由多个零件组成。
零件按作用分为通用零件是各种机器中常使用的零件，如螺栓、齿轮、轴承、弹簧、皮带等；专用零件只在一些特定的机器中使用的零件，如曲轴、阀、活塞、叶片、飞轮等。
二、机构的组成（一）.运动副1.运动副的概念运动副是两构件之间直接接触并能产生一定相对运动的联接。
2.平面运动副的分类（按两构件接触性质不同）转动副低副（按两构件形成面与面接触的特点）分为分类移动副高副（按两构件形成点或线接触的特点）转动副移动副机器与机构的区别关键是机器有能量转换，做有用功，机构不作功。
信息处理、影像处理是光机电一体化机械设备。
相关的英文单词mechanism机构machine机器machinery机械link构件part零件a kinematic pair运动副lower pair低副简写为P Lturning pair转动副sliding pair移动副higher pair高副简写为P Hthe coupler 连杆the frame 机架a link connectedwith the frame连架杆skeleton diagrams 机构运动简图0教案用纸No 2 授课内容凸轮副齿轮副（二）构件的分类（按运动性质不同）机架只能有一个。
分类原动件一个或多个。
从动件多个。
三、平面机构的运动简图（一）机构运动简图的概念机构运动简图用规定的线条和符号表示构件和运动副，并按一定的比例确定运动副的相对位置及与运动有关的尺寸，表明机构的组成和各构件间运动关系的简单图形。
绪论0.1 机器的组成及特征在人们的生产和生活中广泛使用着各种机器。
1. 机器：是人为的实物组合，它能完成一定的运动，用来实现能量转换，或者做各种有用的机械功。
例如：单缸内燃机（其基本结构如下图），它的作用是将热能转变成机械能。
颚式破碎机（其基本结构如下图），它用于压碎物料。
2. 机构：也是人为的实物组合，但它仅能传递或转换运动。
例如：齿轮机构—传递运动。
凸轮机构—转换运动（由回转运动转换为直线运动）。
注：人们常说的机械是机器和机构的总称。
3. 构件：由一个或几个零件组成的没有相对运动的刚性系统。
例如：曲轴——单一零件。
连杆——多个零件的刚性组合体。
注：构件是机械中运动的单元体。
4. 零件：是组成机器的最基本的单元。
零件通常分为两类：(1) 通用零件：例如：齿轮、链轮、带轮、蜗杆、轴、螺栓、键、花键、销、弹簧、机架、箱体等。
(2) 专用零件：例如：叶片、曲轴、枪栓等。
注：零件是机械中制造的单元体，而且是不可能再拆分的。
另外，所谓的部件：是指若干个零件的装配体。
0.2 本课程的内容、性质和任务1. 内容阐述常用机构的工作原理、运动特性及设计方法。
阐述常用零部件的工作原理、结构特点及设计方法。
介绍机械系统的设计思路和设计方法。
2. 性质本课程是一门技术基础课。
旨在培养工程技术人员从事机械设计所需的基本知识、理论和技能，使之具备分析、设计、运行和维护机械设备和机械零件的能力，为今后解决生产实际问题及学习有关新的科学技术打下基础。
本课程综合运用数学、力学、制图、金属材料及热处理、互换性与技术测量、算法语言等课程的知识，去解决常用机构和通用零部件的设计问题。
涉及的知识面广，实践性强，侧重于工程实际。
3. 任务使学生了解常用机构及通用零、部件的工作原理、类型、特点及应用等基本知识。
使学生掌握常用机构的基本理论及设计方法，掌握通用零、部件的失效形式、设计准则与设计方法。
使学生具备机械设计实验技能和设计简单机械及传动装置的基本技能。

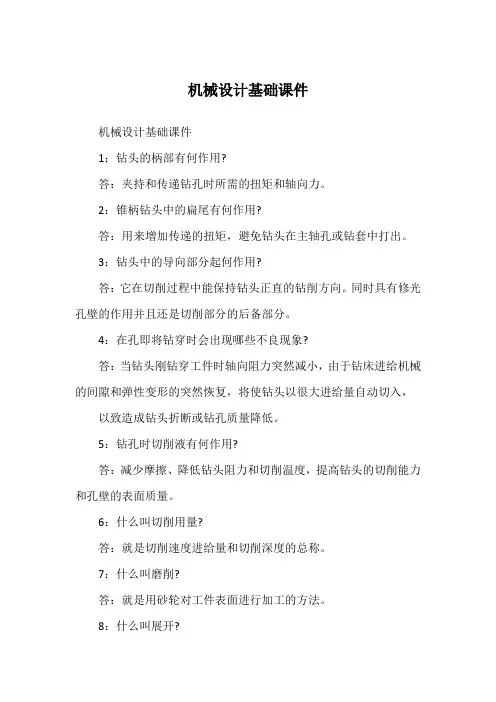

机械设计基础课件机械设计基础课件1：钻头的柄部有何作用?答：夹持和传递钻孔时所需的扭矩和轴向力。
2：锥柄钻头中的扁尾有何作用?答：用来增加传递的扭矩，避免钻头在主轴孔或钻套中打出。
3：钻头中的导向部分起何作用?答：它在切削过程中能保持钻头正直的钻削方向。
同时具有修光孔壁的作用并且还是切削部分的后备部分。
4：在孔即将钻穿时会出现哪些不良现象?答：当钻头刚钻穿工件时轴向阻力突然减小，由于钻床进给机械的间隙和弹性变形的突然恢复，将使钻头以很大进给量自动切入，以致造成钻头折断或钻孔质量降低。
5：钻孔时切削液有何作用?答：减少摩擦、降低钻头阻力和切削温度，提高钻头的切削能力和孔壁的表面质量。
6：什么叫切削用量?答：就是切削速度进给量和切削深度的总称。
7：什么叫磨削?答：就是用砂轮对工件表面进行加工的方法。
8：什么叫展开?答：将金属结构的表面或局部按它的实际形状大小依次摊开在一个平面上的过程叫展开。
9：划展开图的方法有几种?答：有平行线法、三角形法、放射线法。
10：平行线法的展开条件是什么?答：是构件表面的素线相互平行,且在投影面上反映实长.11：板厚处理包括哪些内容?答：确定弯曲件的中性层和消除板厚干涉。
2：板厚中性层位置的改变与哪些因素有关?答：与板材弯曲半径和板料厚度有关。
3：相贯件板厚处理的一般原则是什么?答：展开长度以构件中性层尺寸为准，展开图中曲线高度以构件接触处的高度为准。
14：放样的主要内容是什么?答：板厚处理、展开作图和根据已做出的构件展开图制作号料样板。
15铆工常用的剪切设备有哪些?答：有龙门剪板机、斜口剪板机、圆盘剪板机、冲型剪板机联合冲剪机。
16：卷板机按轴辊数目及布置形式可分为哪几种?答：分为对称式三辊、不对称式三辊、四辊三种。
17：冲裁模按结构可分为哪些?答：分为简单模、带导柱模、复合模。
18：复合冲裁模的结构特点是什么?具有一个既起落料凸模作用，又起冲孔凹模作用的凸凹模。
19：什么叫冲裁力?答：指在冲裁时材料对模具的最大抵抗力。
