互换性与技术测量复习资料

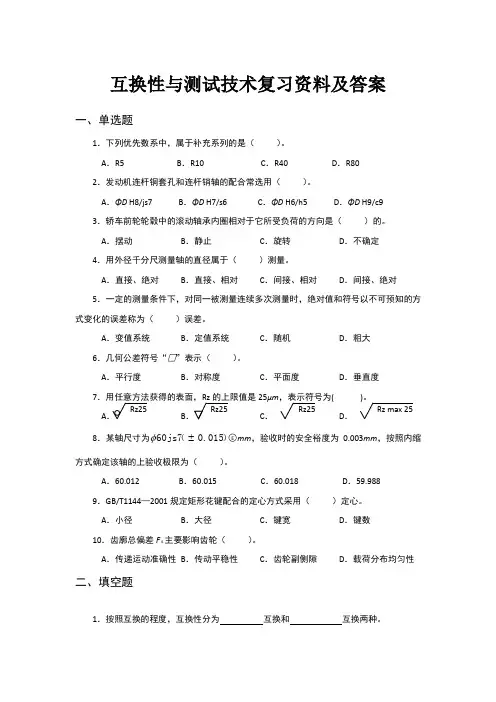

互换性与测试技术复习资料及答案一、单选题1．下列优先数系中，属于补充系列的是（ ）。

A ．R5B ．R10C ．R40D ．R802．发动机连杆铜套孔和连杆销轴的配合常选用（ ）。

A ．ΦD H8/js7B ．ΦD H7/s6C ．ΦD H6/h5 D ．ΦD H9/c93．轿车前轮轮毂中的滚动轴承内圈相对于它所受负荷的方向是（ ）的。

A ．摆动B ．静止C ．旋转D ．不确定4．用外径千分尺测量轴的直径属于（ ）测量。

A ．直接、绝对B ．直接、相对C ．间接、相对D ．间接、绝对5．一定的测量条件下，对同一被测量连续多次测量时，绝对值和符号以不可预知的方式变化的误差称为（ ）误差。

A ．变值系统B ．定值系统C ．随机D ．粗大6．几何公差符号“□”表示（ ）。

A ．平行度B ．对称度C ．平面度D ．垂直度725μm ，表示符号为( )。

A B C ． D ．8．某轴尺寸为）0.015（60js7±φ○E mm ，验收时的安全裕度为0.003mm ，按照内缩方式确定该轴的上验收极限为（ ）。

A ．60.012B ．60.015C ．60.018D ．59.9889．GB/T1144—2001规定矩形花键配合的定心方式采用（ ）定心。

A ．小径B ．大径C ．键宽D ．键数10．齿廓总偏差F α主要影响齿轮（ ）。

A ．传递运动准确性B ．传动平稳性C ．齿轮副侧隙D ．载荷分布均匀性二、填空题1．按照互换的程度，互换性分为 互换和 互换两种。

Rz25 Rz max 252．某一尺寸减其公称尺寸所得的代数差称为，允许尺寸变动的范围叫做。

3．滚动轴承的配合中，由于轴承内圈孔的公差带位于零线的，若轴颈选用k6公差带代号，则它们的配合是配合。

4．量块按其制造精度分为“级”，按其检定精度分“等”。

5．端面全跳动公差控制端面对基准轴线的误差，也控制端面的误差。

6．轮廓中线是指评定表面粗糙度参数值大小的一条参考线，具有几何轮廓形状，并划分轮廓；包括中线和中线。

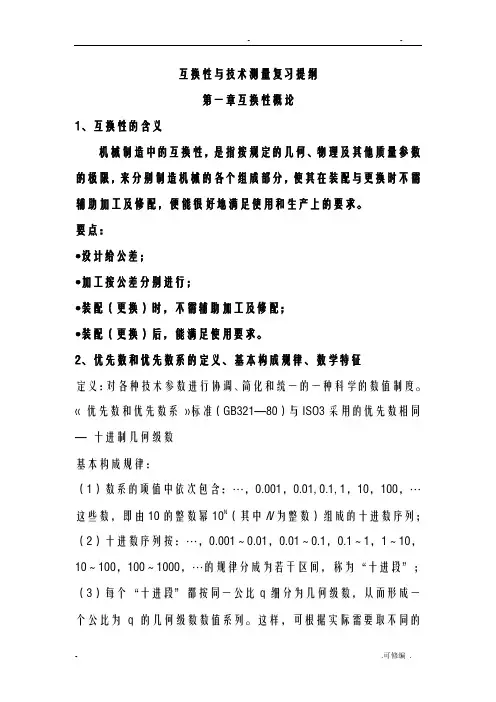

互换性与技术测量复习提纲第一章互换性概论1、互换性的含义机械制造中的互换性，是指按规定的几何、物理及其他质量参数的极限，来分别制造机械的各个组成部分，使其在装配与更换时不需辅助加工及修配，便能很好地满足使用和生产上的要求。

要点：•设计给公差；•加工按公差分别进行；•装配（更换）时，不需辅助加工及修配；•装配（更换）后，能满足使用要求。

2、优先数和优先数系的定义、基本构成规律、数学特征定义：对各种技术参数进行协调、简化和统一的一种科学的数值制度。

«优先数和优先数系»标准（GB321—80）与ISO3采用的优先数相同—十进制几何级数基本构成规律：（1）数系的项值中依次包含：…，0.001，0.01, 0.1, 1，10，100，…这些数，即由10的整数幂10N（其中N为整数）组成的十进数序列；（2）十进数序列按：…，0.001～0.01，0.01～0.1，0.1～1，1～10，10～100，100～1000，…的规律分成为若干区间，称为“十进段”；（3）每个“十进段”都按同一公比q细分为几何级数，从而形成一个公比为q 的几何级数数值系列。

这样，可根据实际需要取不同的公比q，从而得到不同分级间隔的数值系列，形成优先数系。

数学特征（1）包含性在R40系列中包含有R20系列中的全部项值；在R20系列中包含有R10系列的全部项值；在R10系列中包含有R5系列的全部项值；在R80系列中包含有R40系列的全部项值。

（2）延伸性系列中的项值可以向两端无限延伸。

（3）相对差同一系列中，任意相邻两项优先数的相对差近似不变。

（4）积、商、和幂同一系列中，任意两项的理论值之积和商，任意一项理论值的整数幂，仍为此系列中一个优先数的理论值。

（5）和与差同一系列中，两个优先数的和与差，一般不再为优先数。

1-3 技术测量的基本知识1.量块按“级”使用和按“等”使用有什么区别？①按“级”使用—忽略量块中心长度的制造误差，按量块的标称值使用。

互换性与技术测量知识点第1章绪言互换性是指在同一规格的一批零、部件中任取一件，在装配时不需经过任何选择、修配或调整，就能装配在整机上，并能满足使用性能要求的特性。

互换性应具备的条件：①装配前不换②装配时不调整或修配③装配后满足使用要求按互换性程度可分完全互换（绝对互换）与不完全互换（有限互换）。

按标准零部件和机构分外互换与内互换。

互换性在机械制造中的作用1.从使用方面看：节省装配、维修时间，保证工作的连续性和持久性，提高了机器的使用寿命。

2.从制造方面看：便于实现自动化流水线生产。

装配时，由于零部件具有互换性，不需辅助加工和修配，可以减轻装配工的劳动量，缩短装配周期。

3.从设计方面看：大大减轻设计人员的计算、绘图的工作量，简化设计程序和缩短设计周期。

标准与标准化是实现互换性的基础。

标准分类（1）按一般分：技术标准、管理标准和工作标准。

（2）按作用范围分：国际标准、国家标准、专业标准、地方标准和企业标准。

（3）按标准的法律属性分：强制性标准和推荐性标准。

国家强制性标准用代号“GB”表示。

国家推荐性标准用代号“GB/T”表示。

优先数系的种类（1）基本系列R5、R10、R20、R40（2）补充系列R80（3）派生系列选用优先数系的原则按“先疏后密”的顺序。

第2章测量技术基础测量过程的四要素：测量对象、计量单位、测量方法和测量精度。

测量仪器和测量工具统称为计量器具。

计量器具分类按其原理、结构和用途分为:（1）基准量具(2) 通用计量器具（3）极限量规类（4）检验夹具按测量值获得方式的的不同，测量方法可分为：1.绝对测量和相对(比较)测量法2.直接测量和间接测量法测量误差：测得值与被测量真值之差。

基本尺寸相同用∆评定比较测量精度高低基本尺寸不相同用ε评定（1）绝对误差Δ——测得值与被测量真值之差。

0x x -=∆（2）相对误差ε——测量的绝对误差的绝对值与被测量真值之比。

%100||||||000⨯∆≈∆=-=xx x x x ε （3）极限误差——测量的绝对误差的变化范围。

《互换性与测量技术》一、判断题〔正确的打错误的打X〕J1.为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

X 2.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

J3.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

x4.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

X5.公差通常为正，在个别情况下也可以为负或零。

X 6.基孔制的间隙配合，其轴的基本偏差一•定为负值。

J7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

J8.定位公差带具有确定的位置，但不具有控制被测要素的方向和形状的职能。

x 9.零件的表面粗糙度值越小，则零件的尺寸精度应越高。

x 10.当通规和止规都能通过被测零件，该零件即是合格品。

J11.滚动轴承的精度等级是根据内、外径的制造精度来划分的。

x 12.螺距误差和牙型半角误差，总是使外螺纹的作用中径增大，使内螺纹的作用中径减小。

x 13.制造出的齿轮若是合格的，Q定能满足齿轮的四项使用要求。

J14.当几何偏心等于零时，其齿距累积误差主要反映公法线长度变动量。

J15.切向综合误差能全面的评定齿轮的运动精度。

x 16.影响齿轮工作平稳性的误差特性是在齿轮一转中多次周期地重复出现的误差。

X 17.齿厚的上偏差为正值，下偏差为负值。

x 18.齿轮的单项测量，不能充分评定齿轮的工作质量。

x 19.齿轮的综合测量的结果代表各单项误差的综合。

J20.尺寸链是由封闭环和组成环（增环、减环）组成的。

%1.选择题：1.配合是相同的孔与轴的结合。

A、基本尺寸B、实际尺寸C、作用尺寸D、实效尺寸2.配合公差带位于配合公差带图的零线下方时为配合。

A、过盈B、过渡C、间隙3.标准公差值与有关。

A、基本尺寸和公差等级B、基本尺寸和基本偏差C、公差等级和配合性质D、基本偏差和配合性质4,对于实际的孔和轴，用最大实体尺寸限制其，使配合结果不至于超过预定的一A、作用尺寸，最紧程度B、实际尺寸，最紧程度C、实际尺寸，最松程度D、作用尺寸，最松程度5.对于实际的孔或轴，用限制其实际尺寸，使配合结果不至于超过预定的A、最小实体尺寸，最松程度B、最小实体尺寸，最紧程度C、最大实体尺寸，最紧程度D、最大实体尺寸，最松程序6 .基本偏差代号为P（P）的公差带与基准件的公差带可形成oA、过渡或过盈配合B、过渡配合C、过盈配合D、间隙配合7.最大实体尺寸是的统称。
