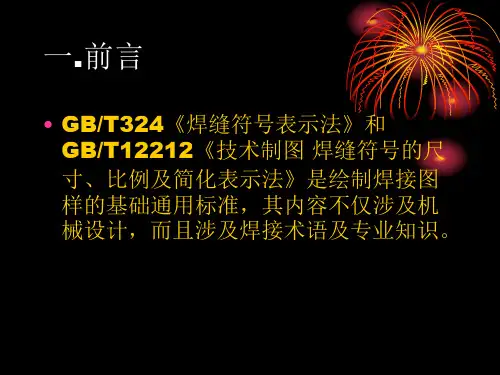

步步教你画焊接图识焊接图集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看下面这些图，在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示：图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。
基本符号采用实线绘制（线宽约为）。
表15-1 基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
不需确切地说明焊缝的表面形状时，可以不用辅助符号。
表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。
表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。
表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。
•焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c 所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示。
图15-1 焊缝的画法••本帖奖100威望积分100焊机币0金钱by分享到：2wuchen威望:23焊机币:4442级别：焊接人全部回帖版主奖励帖楼主自回帖电焊技术视频，电焊工培训教程[回复1] [引用此贴内容]2006-10-13 19:32:00•常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式••wuchen威望:23焊机币:4442级别：焊接人[回复2] [引用此贴内容]2006-10-13 19:34:00•为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表1 5-1所示。
基本符号采用实线绘制（线宽约为0.7b）。
••wuchen威望:23焊机币:4442级别：焊接人[回复3] [引用此贴内容]2006-10-13 19:34:00•(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
教你画焊接图识焊接图 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】一步一步教你画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h 所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1所示。
图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。
基本符号采用实线绘制（线宽约为）。
表15-1基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
不需确切地说明焊缝的表面形状时，可以不用辅助符号。
表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。
表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。
表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。
识读焊接结构装配图的方法
1、看标题栏和明细栏
了解焊接结构装配图的名称、性能、作用和零部件的材质、质量、件数等，其中包括由多少零件或多少小部件组成。
另外，要求对零件或部件有个概括的了解，为进一步了解零件或部件做好准备。
2、看懂弄清有关视图
从主视图中首先看出零件的大致几何形状，再通过其他辅助视图得到零件或部件的立体形状。
例如，图1是一个角钢的焊接件。
图1.角钢形体焊接件的焊接装配图
从主视图中可以看出，它是由两块板组成的，其中一块较长，带半圆形，中间是一个长方槽，半圆形状处有孔，而另一块板较短；从俯视图上看出较短板上有两个圆孔，而两角为两倒角；从侧视图上看坡口的位置，可以看到垂直板上缺口的底是倾斜的；从另一视图上还可以看到平板上两个孔在底面有120°的倒角。
从以上可以构想立体图
的形状，如图2所示。
图2.角钢形体焊接件
3、分析视图
从主要基准出发，逐步认清零件的大小和各部分之间的位置关系。
如图所示，从右端面（主视图）出发，逐个分析主、俯、侧等视图，分析各部位尺寸要求，认真读懂视图。
同时读图应看清各部位的公差配合和表面粗糙度等要求。
例如，垂直板的长度允许+2mm，底板两孔中心距误差是±0.5mm，ф15mm孔的加工粗糙度要求达到Ra6.3μm，孔ф15H9表示基孔制标准公差为9级的基准孔。
4、看图样上的技术要求
它是用来说明零部件所应达到的各种技术要求，说明此项产品是否需要退火、是否加热焊接等。
识读焊接结构装配图还要理解图样要求和工艺卡，并且必须看懂焊接符号。
