二三层组播混跑场景 IGMP

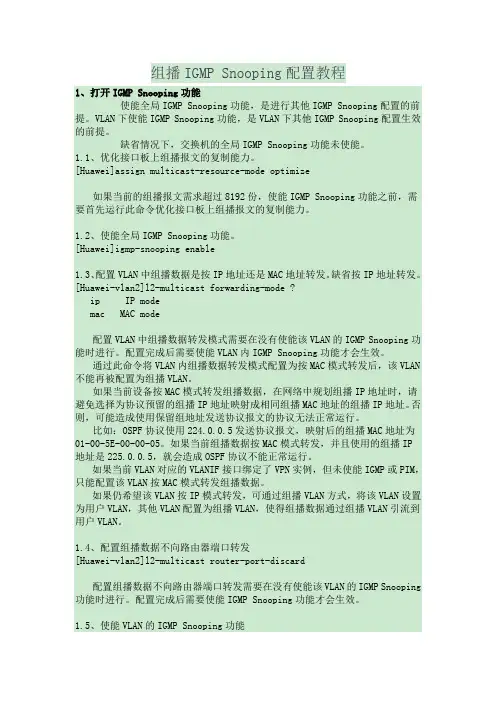

组播IGMP Snooping配置教程1、打开IGMP Snooping功能使能全局IGMP Snooping功能，是进行其他IGMP Snooping配置的前提。

VLAN下使能IGMP Snooping功能，是VLAN下其他IGMP Snooping配置生效的前提。

缺省情况下，交换机的全局IGMP Snooping功能未使能。

1.1、优化接口板上组播报文的复制能力。

[Huawei]assign multicast-resource-mode optimize如果当前的组播报文需求超过8192份，使能IGMP Snooping功能之前，需要首先运行此命令优化接口板上组播报文的复制能力。

1.2、使能全局IGMP Snooping功能。

[Huawei]igmp-snooping enable1.3、配置VLAN中组播数据是按IP地址还是MAC地址转发。

缺省按IP地址转发。

[Huawei-vlan2]l2-multicast forwarding-mode ?ip IP modemac MAC mode配置VLAN中组播数据转发模式需要在没有使能该VLAN的IGMP Snooping功能时进行。

配置完成后需要使能VLAN内IGMP Snooping功能才会生效。

通过此命令将VLAN内组播数据转发模式配置为按MAC模式转发后，该VLAN 不能再被配置为组播VLAN。

如果当前设备按MAC模式转发组播数据，在网络中规划组播IP地址时，请避免选择为协议预留的组播IP地址映射成相同组播MAC地址的组播IP地址。

否则，可能造成使用保留组地址发送协议报文的协议无法正常运行。

比如：OSPF协议使用224.0.0.5发送协议报文，映射后的组播MAC地址为01-00-5E-00-00-05。

如果当前组播数据按MAC模式转发，并且使用的组播IP地址是225.0.0.5，就会造成OSPF协议不能正常运行。

如果当前VLAN对应的VLANIF接口绑定了VPN实例，但未使能IGMP或PIM，只能配置该VLAN按MAC模式转发组播数据。

IGMPV1V2V3定义和区别IGMP V1 V2 V3 定义和区别前两天遇到了一个IGMP的问题，应用在IGMP的一些概念.那就让我们完整的看一下这个组播协议把,以下是我学习过程重总结的一些东西, 先来认识一下IGMP这个协议吧,它的全称是Internet Group Management Protocol,它和unicast和multicast的区别是它是发往一组计算机(属于它这个组播组的所有计算机),IGMP主要用于在线的视频和在线游戏,像IPTV就是一种比较广泛的应用.现在IGMP有3个版本V1(RFC1112),V2(RFC2236),V3(RFC3376), IGMP v1支持host membership query 和host membership reportreport message是由IGMP host发给IGMP router来报告它加入的组播组.query message是由IGMP router发给IGMP client来查询IGMP host所加入的组播组.这样做之后,IGMP路由器就记录了它所在网段主机加入的所有组播地址.下面看这个例子之后可能大家就比较清楚了,在IGMP router的LAN端有2台PC,hostA,hostB,hostC,hostA 加入了224.100.1.1,hostB加入了224.100.1.2,hostC没有加入任何的组播.当IGMP router想要查询lan端的组播地址是,它以组播地址224.0.0.1 发到它的lan端，224.0.0.1代表子网中所有支持多播的设备的多播地址, 这个时候如果pc和IGMP router之间用hub或者layer2的交换机(没有enable IGMP snooping),那么包括hostC的3台主机都会收到,只不过hostC不会回应,hostA和hostB会发送报告信息给router,内容分别为224.100.1.1和224.100.1.2.如果hostA想要加入一个新的组播地址224.100.1.3,它会发个report信息给想要加入的组播地址,router收到后加入IGMP table.IGMPv2,包括membership query,membership report, Leave Group message .membership query 包括general query,group-specific query.general query和IGMP V1一样,发224.0.0.1来查询在网络中有哪些组播组.group-specific query,用来查询是否在网络中存在特定的组播组.membership report,这个和V1一样,加入一个新的GROUP也一样.Leave Group message是由这个组的最后一个成员发给224.0.0.2(网络中的所有组播路由器),内容为这个组播地址,IGMP router收到后,会发送一个group-specific query来查询是否网络中的这个组播地址已经不存在了,如果没有回应,就把这个组从IGMP table 中删除.IGMP V3,Membership Report其中Membership Query分为三种:General Query,用于查询接口下所有多播成员信息；Group-Specific Query,用于查询接口下指定组的成员信息；Group-and-Source-Specific Query,该类型为IGMPv3中新增加的，用于查询接口下是否有成员需要接收指定源列表中的源所发出的特定组的多播流。

IGMPSnooping原理及应用IGMP Snooping 原理及应用目录第1章IGMP (1)1.1多播组地址 (1)1.2IP多播映射到以太网多播 (2)1.3IGMP协议 (2)1.3.1 IGMPv1 (3)1.3.1.1 IGMPv1查询响应过程 (4)1.3.1.2 IGMPv1加入过程 (5)1.3.1.3 IGMPv1离开过程 (5)1.3.2 IGMPv2 (6)1.3.2.1 IGMPv2查询响应过程 (7)1.3.2.2 IGMPv2离开过程 (7)1.3.3.3 查询选择过程 (8)1.3.3.4 小型拓扑图和包分析 (8)1.3.4 IGMPv3 (9)1.3.4.1 成员关系查询报文 (10)1.3.4.2 成员关系报告报文 (10)1.4多播转发和路由选择信息 (12)第2章IGMP SNOOPING (13)2.1IGMP S NOOPING协议 (13)2.2路由端口加入 (13)2.3组成员端口加入 (14)2.4组成员端口离开 (14)2.5IGMP S NOOPING模拟实验 (14)2.5.1 TL-SG3109 (15)2.5.2 DES-1228 (17)2.5.3 2款交换机比较 (19)第3章SNOOPING在视频多播的应用 (21)3.1流媒体基础知识 (21)3.1.1 流媒体概念 (21)3.1.2 点播与广播 (21)3.1.3 单播与多播 (22)3.2播视频服务器的搭建 (22)3.2.1 Windows Media Services服务器的安装 (22)3.2.2 建立多播组视频 (24)3.3S NOOPING视频多播应用实验 (28)3.3.1 同一网段视频点播和广播 (28)3.3.2 不同网段视频点播和广播 (30)第4章IGMP SNOOPING测试 (32)4.1静态分组测试 (32)4.2S NOOPING分组测试 (32)4.3S NOOPING时间参数测试 (33)参考文献 (35)附录IGMP SNOOPING功能测试 (36)第1章IGMP随着宽带多媒体网络的不断发展,各种宽带网络应用层出不穷。

IP组播，二层组播IGMPSnooping，组播代理，跨VLAN组播一、IP组播技术简介组播技术指的是单个发送者对应多个接收者的一种网络通信。

组播技术中,通过向多个接收方传送单信息流方式,可以减少具有多个接收方同时收听或查看相同资源情况下的网络通信流量。

传统的IP通信主要包括单播和广播有两种方式。

对于单播和广播来说,不仅会将信息发送给不需要的主机而浪费带宽,也可能由于路由回环引起严重的广播风暴,同时还会浪费大量带宽,增加了服务器的负载。

所以,传统的单播和广播通信方式不能有效地解决单点发送多点接收的问题。

IP组播是指在IP网络中将数据包发送到网络中的某个确定的组播组。

IP组播是指源主机只发送一份数据,数据中的目的地址为组播地址;组播组中的所有接收者都可接收到同样的数据拷贝,并且只有组播组内的主机可以接收该数据,网络中其它主机不能收到。

IP组播有效地解决了单点发送多点接收的问题,能够大量节约网络带宽、降低网络负载。

更重要的是,可以利用网络的组播特性方便地提供一些新的增值业务,包括远程医疗、网络电台、远程教育、在线直播、网络电视、视频会议等信息服务领域。

在IP多媒体业务日渐增多的情况下,随着互联网建设的迅猛发展和新业务的不断推出,IP组播有着巨大的市场潜力,组播业务也将逐渐得到推广和普及。

二、二层组播IGMP Snooping协议IGMP Snooping称为互联网组管理协议,它是运行在数据链路层设备上的组播约束机制,主要用于管理和控制组播组。

运行IGMP Snooping的设备通过对收到的IGMP报文进行分析,为端口和MAC组播地址建立起映射关系,并根据这样的映射关系转发组播数据。

当二层设备没有运行IGMP Snooping时,组播数据在二层被广播;当二层设备运行了IGMP Snooping后,已知组播组的组播数据不会在二层被广播,而在二层被组播给指定的接收者。

IGMP Snooping是通过监听IGMP协议包,提取相应的信息,形成组播成员关系表,然后对组播业务按照组成员关系进行转发,保证组成员收到正确的组播业务,而其余主机无法收到。
