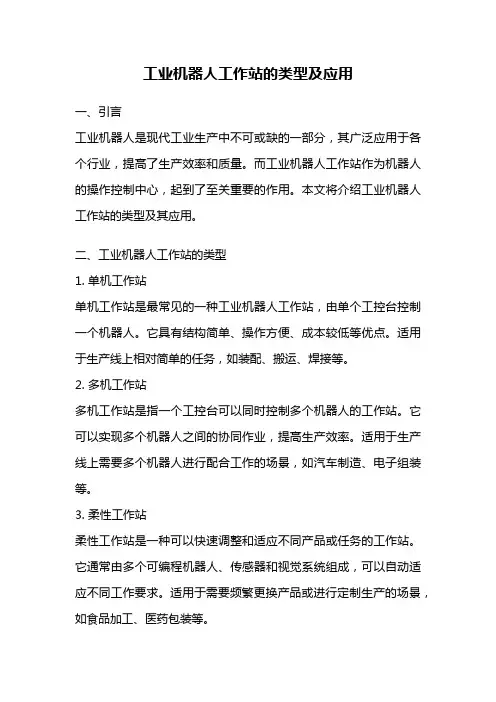

工业机器人工作站的类型及应用一、引言工业机器人是现代工业生产中不可或缺的一部分，其广泛应用于各个行业，提高了生产效率和质量。
而工业机器人工作站作为机器人的操作控制中心，起到了至关重要的作用。
本文将介绍工业机器人工作站的类型及其应用。
二、工业机器人工作站的类型1. 单机工作站单机工作站是最常见的一种工业机器人工作站，由单个工控台控制一个机器人。
它具有结构简单、操作方便、成本较低等优点。
适用于生产线上相对简单的任务，如装配、搬运、焊接等。
2. 多机工作站多机工作站是指一个工控台可以同时控制多个机器人的工作站。
它可以实现多个机器人之间的协同作业，提高生产效率。
适用于生产线上需要多个机器人进行配合工作的场景，如汽车制造、电子组装等。
3. 柔性工作站柔性工作站是一种可以快速调整和适应不同产品或任务的工作站。
它通常由多个可编程机器人、传感器和视觉系统组成，可以自动适应不同工作要求。
适用于需要频繁更换产品或进行定制生产的场景，如食品加工、医药包装等。
4. 协作工作站协作工作站是指机器人和人类在同一工作空间内共同完成任务的工作站。
它可以与人类工人进行安全、高效的合作，提高生产线的灵活性和生产力。
适用于需要人机协作的场景，如物料搬运、零件装配等。
三、工业机器人工作站的应用1. 汽车制造在汽车制造过程中，工业机器人工作站扮演着重要的角色。
它可以用于车体焊接、涂装、装配等环节，提高生产效率和产品质量。
多机工作站可以实现多个机器人同时进行车身焊接，柔性工作站可以适应不同车型的生产要求。
2. 电子组装在电子产品组装过程中，工业机器人工作站可以实现自动化的电路板插件、焊接和测试等任务。
多机工作站可以同时操作多个机器人进行高速、精确的组装工作，协作工作站可以与人类工人共同完成组装任务。
3. 食品加工工业机器人工作站在食品加工领域的应用越来越广泛。
柔性工作站可以根据不同的食品要求进行调整，实现自动化的分拣、包装和装盒等任务。
视觉系统可以用于检测和筛选不合格的食品，提高产品质量和安全性。
搬运机器人工作站系统设计搬运机器人工作站系统是一种自动化设备，用于在工业生产线上搬运和处理物料。
该系统由搬运机器人、工作站和控制系统组成，能够实现高效的物料搬运和加工操作。
一、搬运机器人搬运机器人是系统的核心部分，它具有高度的灵活性和精准的定位能力。
搬运机器人通常采用多轴关节式结构，可以在三维空间内自由移动和旋转，实现物料的准确定位和抓取。
机器人配备有传感器和视觉系统，可以实时感知周围环境，并根据预设的路径和任务进行自主操作。
二、工作站工作站是机器人进行物料搬运和加工的场所，通常由输送带、传感器和加工设备组成。
输送带用于将物料从生产线上输送到工作站，并将加工后的物料送回生产线。
传感器用于检测物料的位置和状态，以便机器人进行准确的抓取和放置操作。
加工设备可以根据需要进行各种物料加工，如装配、焊接、打磨等。
三、控制系统控制系统是整个搬运机器人工作站系统的大脑，负责调度和控制机器人的运动和操作。
控制系统由计算机和各种传感器组成，可以实时获取机器人和工作站的状态信息，并根据预设的任务和优先级进行任务调度。
控制系统还可以与其他生产线的控制系统进行通信，实现物料的无缝衔接和协同操作。
四、系统设计考虑因素在设计搬运机器人工作站系统时，需要考虑以下因素：1. 安全性：系统应具备安全保护机制，如防撞装置、急停按钮等，以确保操作人员和设备的安全。
2. 灵活性：系统应具备灵活的配置和布局能力，可以适应不同的生产线和工艺要求。
3. 效率性：系统应具备高效的物料搬运和加工能力，以提高生产效率和降低人力成本。
4. 可扩展性：系统应具备可扩展的设计和接口，方便后续的功能扩展和升级。
5. 可靠性：系统应具备稳定可靠的性能，能够长时间稳定运行，减少故障和维修次数。
五、应用场景搬运机器人工作站系统广泛应用于各种生产线，如汽车制造、电子制造、食品加工等行业。
在汽车制造业中，搬运机器人工作站系统可以实现汽车零部件的搬运和装配操作；在电子制造业中，系统可以实现电子产品的组装和测试操作；在食品加工业中，系统可以实现食品的包装和质检操作。

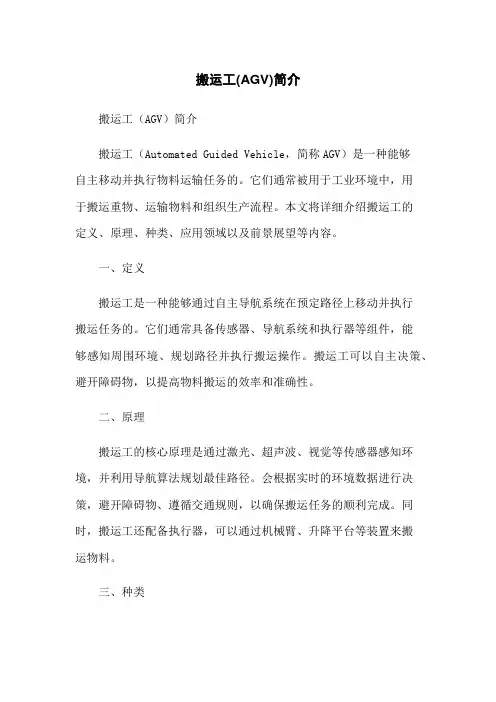

搬运工(AGV)简介搬运工（AGV）简介搬运工（Automated Guided Vehicle，简称AGV）是一种能够自主移动并执行物料运输任务的。
它们通常被用于工业环境中，用于搬运重物、运输物料和组织生产流程。
本文将详细介绍搬运工的定义、原理、种类、应用领域以及前景展望等内容。
一、定义搬运工是一种能够通过自主导航系统在预定路径上移动并执行搬运任务的。
它们通常具备传感器、导航系统和执行器等组件，能够感知周围环境、规划路径并执行搬运操作。
搬运工可以自主决策、避开障碍物，以提高物料搬运的效率和准确性。
二、原理搬运工的核心原理是通过激光、超声波、视觉等传感器感知环境，并利用导航算法规划最佳路径。
会根据实时的环境数据进行决策，避开障碍物、遵循交通规则，以确保搬运任务的顺利完成。
同时，搬运工还配备执行器，可以通过机械臂、升降平台等装置来搬运物料。
三、种类根据不同的搬运需求，搬运工有多种不同的类型。
常见的几种类型包括：1.叉车型AGV：类似传统叉车的，主要用于搬运货物。
它们通常具备叉手，能够承载和抬升重物，并在仓库等环境中自动完成物料的搬运任务。
2.输送带型AGV：这类通常安装有一个移动的输送带，用于搬运物料。
它们可在生产线上移动，从而将物料从一个工作站传输到另一个工作站。
3.拖车型AGV：这类通常是用来搬运物料车或货架。
它们一般配备牵引装置，可以将货物拖动到需要的位置。
4.自由导引型AGV：这类没有固定路径，可以通过自主导航系统在任何场所自由移动。
它们通常配备地图导航系统或者虚拟引导线等技术来实现自主导航。
四、应用领域搬运工广泛应用于各个行业，特别是需要大量物料运输的工业环境。
以下是几个主要的应用领域：1.仓储物流：搬运工可以在仓库中自动地搬运货物。
它们可以通过与仓库管理系统（WMS）或物料处理系统（MHS）的集成来实现自动化的搬运任务。
2.制造业：在制造业中，搬运工可以帮助完成装配、运输和包装等任务。

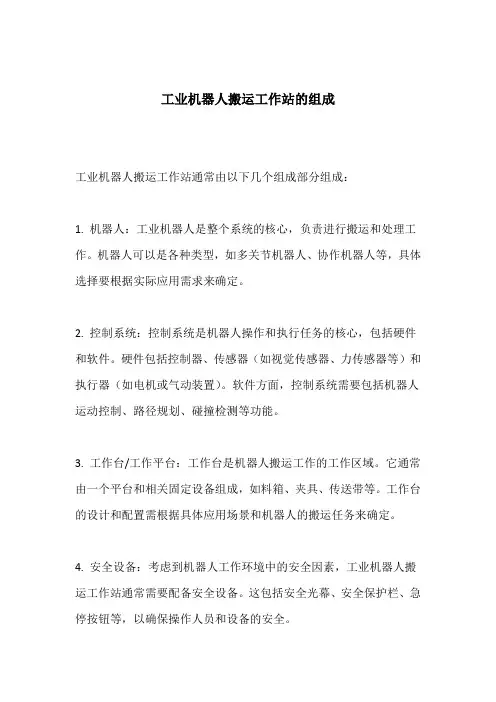

工业机器人搬运工作站的组成
工业机器人搬运工作站通常由以下几个组成部分组成：
1. 机器人：工业机器人是整个系统的核心，负责进行搬运和处理工作。
机器人可以是各种类型，如多关节机器人、协作机器人等，具体选择要根据实际应用需求来确定。
2. 控制系统：控制系统是机器人操作和执行任务的核心，包括硬件和软件。
硬件包括控制器、传感器（如视觉传感器、力传感器等）和执行器（如电机或气动装置）。
软件方面，控制系统需要包括机器人运动控制、路径规划、碰撞检测等功能。
3. 工作台/工作平台：工作台是机器人搬运工作的工作区域。
它通常由一个平台和相关固定设备组成，如料箱、夹具、传送带等。
工作台的设计和配置需根据具体应用场景和机器人的搬运任务来确定。
4. 安全设备：考虑到机器人工作环境中的安全因素，工业机器人搬运工作站通常需要配备安全设备。
这包括安全光幕、安全保护栏、急停按钮等，以确保操作人员和设备的安全。
5. 人机界面：为便于操作和监控机器人工作状态，工业机器人搬运工作站通常还包括人机界面设备。
这包括触摸屏、操作面板、计算机等，用于设置机器人任务、监控运行状态和进行故障排查等操作。
需要根据具体的应用需求和工作场景来设计和配置工业机器人搬运
工作站。
以上是一般情况下的组成部分，实际情况可能会有所变化。

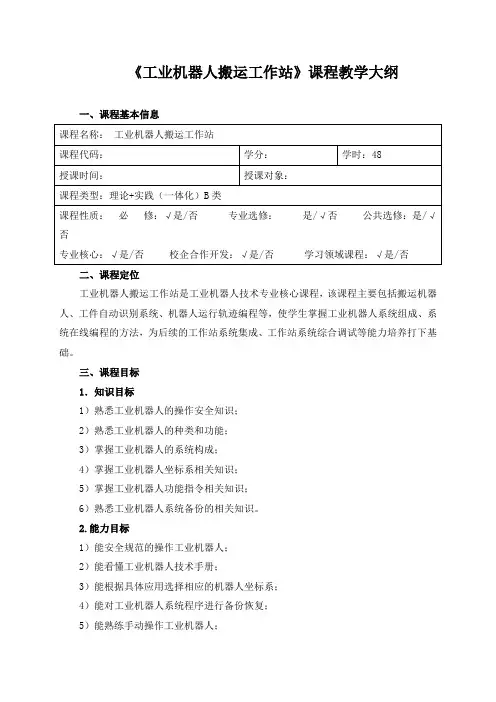

《工业机器人搬运工作站》课程教学大纲
一、课程基本信息
二、课程定位
工业机器人搬运工作站是工业机器人技术专业核心课程，该课程主要包括搬运机器人、工件自动识别系统、机器人运行轨迹编程等，使学生掌握工业机器人系统组成、系统在线编程的方法，为后续的工作站系统集成、工作站系统综合调试等能力培养打下基础。
三、课程目标
1．知识目标
1）熟悉工业机器人的操作安全知识；
2）熟悉工业机器人的种类和功能；
3）掌握工业机器人的系统构成；
4）掌握工业机器人坐标系相关知识；
5）掌握工业机器人功能指令相关知识；
6）熟悉工业机器人系统备份的相关知识。
2.能力目标
1）能安全规范的操作工业机器人；
2）能看懂工业机器人技术手册；
3）能根据具体应用选择相应的机器人坐标系；
4）能对工业机器人系统程序进行备份恢复；
5）能熟练手动操作工业机器人；
6）能通过示教器对工业机器人进行编程控制；
3．素质目标
1）具有操作机器人必备的保证人身安全和设备安全相应素质，能遵守机器人使用手册的相关安全条款。
2）具备工业机器人应用中的6S管理的基本能力。
3）具备机器人运用环境的选泽、安全措施的采用
四、课程内容
五、教学内容
4
5
六、课程重点难点及解决方案
七、教学评价。
abb搬运工作站实训心得
通过专业老师的指导、教练示范、讲解，加上我们的动手实践，不仅提高了我们的业务水平，而且也为后续学习奠定了基础。
此次培训时间虽短，但内容安排紧凑、形式多样，取得了很好的效果。
在张老师的精心指导下，老师们的大力配合下，此次培训内容进行的非常顺利。
几天的学习，大家认真倾听，认真记录，认真思考，收获很多。
本次培训学习的是工业机器人仿真，前几天主要以介绍工业机器人的结构、参数为主，随后我们学习了仿真软件，开始学习时由于不熟悉仿真软件的操作环境，在对工件坐标系的创建、运动轨迹的仿真、操作窗口的意外关闭等内容经常出错，再加上以前从未接触过机器人，被一些小问题搞的团团转，一次次的请教老师，直到把问题弄明白为止。
这次培训我看到了他人的长处，也发现了自己很多方面的不足，深深地感觉到自己所学知识的肤浅和在实际运用中的专业技能的缺乏，特别是专业理论、专业技能，还有教学方法、教学理论方面都有待加强，理论知识只有通过实践、应用到实际操作过程中，才能深刻理解和掌握。
因此，作为职业学校教师来说，就应该把实践教学环节放在一个重要的位置，从学生一入学开始就不断地培养学生的实际动手能力，等到毕业时就能够在短暂的培训后马上进入正常工作，给企业就能够带来稳定和及时的利润，职业教育的目标也就得到了充分的体现。
通过这次培训学习，我感触很深，收获很大。
作为一名技校教
师要经常学习先进的科学技术和最新的研究理论，时刻更新丰富自己的知识，用最新的理论知识指导自己的教学，指导自己的理念，使自己的思想有所突破、有所创新，为我校为社会多做贡献。
简述工业机器人搬运工作站的工作过程嘿，咱今儿个就来聊聊工业机器人搬运工作站那点儿事儿。
你知道吗，这工业机器人就像个不知疲倦的大力士，在搬运工作站里可有着一套精彩的工作流程呢！想象一下啊，在一个宽敞的车间里，工业机器人就稳稳地站在那儿，像是随时准备出征的勇士。
当有货物需要搬运时，它的眼睛，也就是那些先进的传感器，就开始发挥作用啦。
它们能迅速而精准地捕捉到货物的位置、形状和大小，就好像我们人眼能一下子看清眼前的东西一样。
然后呢，机器人就会伸出它那有力的机械臂，那动作可灵活啦，就跟咱人的胳膊似的，能准确无误地抓住货物。
这一抓可不得了，就像老鹰抓住了小鸡，稳稳当当的。
接着，它就带着货物开始移动啦，大步流星地朝着目的地走去。
在这个过程中啊，机器人得时刻保持警惕，不能有一点儿马虎。
要是不小心碰坏了货物，那可就糟糕啦！所以它得小心翼翼地前进，每一步都计算得恰到好处。
到了目的地，机器人又会轻轻地把货物放下，就像妈妈放下熟睡的宝宝一样温柔。
而且它还能根据不同的要求，把货物摆放得整整齐齐，这可比我们有些人还厉害呢！你说这工业机器人搬运工作站是不是很神奇？它能不知疲倦地工作，不需要休息，不需要吃饭，就一直这么高效地搬运着货物。
这要是靠人来干，那得多累呀！而且它还不会出错，这多让人放心呀！工业机器人搬运工作站的工作过程，其实就像是一场精彩的表演。
机器人就是那个主角，传感器是它的眼睛，机械臂是它的手，它们一起默契配合，完成一场又一场完美的搬运任务。
这不仅提高了工作效率，还保证了质量，真的是太棒啦！我们生活在这个科技飞速发展的时代，真的应该好好感谢这些神奇的工业机器人。
它们让我们的生活变得更加便捷，让我们的工作变得更加轻松。
所以呀，我们要好好爱护它们，让它们能一直为我们服务，为我们创造更多的价值。
总之呢，工业机器人搬运工作站的工作过程就是这么厉害，这么神奇。
你是不是也对它们充满了好奇和敬佩呢？反正我是真的觉得它们太了不起啦！。
工业机器人搬运工作站系统设计任务评价标准工业机器人搬运工作站系统设计任务评价标准是指对工业机器人搬运工作站系统设计任务的质量和有效性进行评估的一套标准。
它是为了确保工业机器人搬运工作站系统能够有效地完成搬运任务，提高生产效率，减少人力成本，保障工人安全，促进工厂自动化生产而制定的。
1. 搬运工作站的任务需求分析在进行工业机器人搬运工作站系统设计之前，首先需要对搬运工作站的任务需求进行分析。
这包括对搬运物品的重量、尺寸、形状等进行评估，以确定所需要的工业机器人搬运工作站的类型和规格。
2. 工业机器人的选型根据搬运工作站的任务需求分析，选择适合的工业机器人型号。
考虑到搬运物品的特点，选择能够稳定搬运、操作灵活的工业机器人，并根据需要配备对应的传感器和控制系统。
3. 工作站布局设计合理的工作站布局设计对于工业机器人搬运工作站系统的运行效率至关重要。
优化的工作站布局可以减少机器人运动路径，提高搬运效率，减少能源消耗。
4. 安全防护设计安全是工业机器人搬运工作站系统设计中的重要考虑因素。
需要对工作站周围的环境进行评估，并设置有效的安全防护装置，确保在机器人搬运工作时不会造成人员伤害或设备损坏。
5. 控制系统设计控制系统是工业机器人搬运工作站系统设计中的核心。
需要根据搬运任务的复杂度和要求，设计可靠的控制系统，实现工业机器人的精准搬运、定位和操作。
6. 系统集成与测试在设计完成后，需要进行系统集成和测试。
通过对工业机器人搬运工作站系统的集成与测试，可以评估系统的稳定性和可靠性，以确保其在实际生产中能够正常运行。
7. 效果评估与优化运行一段时间后，对工业机器人搬运工作站系统的效果进行评估。
根据评估结果，对系统进行优化，进一步提高搬运效率和精度，降低运行成本。
针对工业机器人搬运工作站系统设计任务评价标准，我个人的观点和理解是，设计任务评价标准的其中一个关键点是确保工业机器人能够稳定、高效地完成搬运工作。
在评价标准中需要充分考虑工业机器人的选型、工作站布局设计和控制系统设计等方面的要求，在实际的设计过程中，还需要综合考虑安全性、可靠性和实用性等因素，以保证工业机器人搬运工作站系统能够有效地服务于生产任务。
ABB搬运工作站ABB[a]-ZH-9ABB 搬运工作站9.1 任务目标➢了解工业机器人搬运工作站布局。
➢学会搬运常用I/O 配置。
➢学会程序数据创建。
➢学会目标点示教。
➢学会程序调试。
➢学会搬运程序编写。
9.2 任务描述本工作站以太阳能薄板搬运为例，利用IRB120①机器人在流水线上拾取太阳能薄板工件，将其搬运至暂存盒中，以便周转至下一工位进行处理。
本工作站中已经预设搬运动作效果，大家需要在此工作站中依次完成I/O 配置、程序数据创建、目标点示教、程序编写及调试，最终完成整个搬运工作站的搬运过程。
通过本章的学习，使大家学会工业机器人的搬运应用，学会工业机器人搬运程序的编写技巧。
ABB 机器人在搬运方面有众多成熟的解决方案，在3C、食品、医药、化工、金属加工、太阳能等领域均有广泛的应用，涉及物流输送、周转、仓储等。
采用机器人搬运可大幅提高生产效率、节省劳动力成本、提高定位精度并降低搬运过程中的产品损坏率。
1. ABB 推出的一款迄今为止最小的多用途工业机器人——紧凑、敏捷、轻量的六轴 IRB120，仅重25kg，荷重3kg（垂直腕为4kg），工作范围达580mm。
9.3 知识储备9.3.1RobotStudio 知识准备1.工作站共享在RobotStudio 中，一个完整的机器人工作站既包含前台所操作的工作站文件，还包含一个后台运行的机器人系统文件。
当需要共享RobotStudio 软件所创建的工作站时，可以利用“文件”菜单中的“共享”功能，使用其中“打包”功能，可以将所创建的机器人工作站打包成工作包（.rspag 格式）；利用“解包”功能，可以将该工作包在另外的计算机上解包使用。
1. 打包：创建一个包含虚拟控制器、库和附加选项媒体库的工作站包。
2. 解包：解包所打包的文件，启动并恢复虚拟控制器，打开工作站。
2.加载RAPID 程序模块在机器人应用过程中，如果已有一个程序模板，则可以直接将该模板加载至机器人系统中。
