烘焙记录表

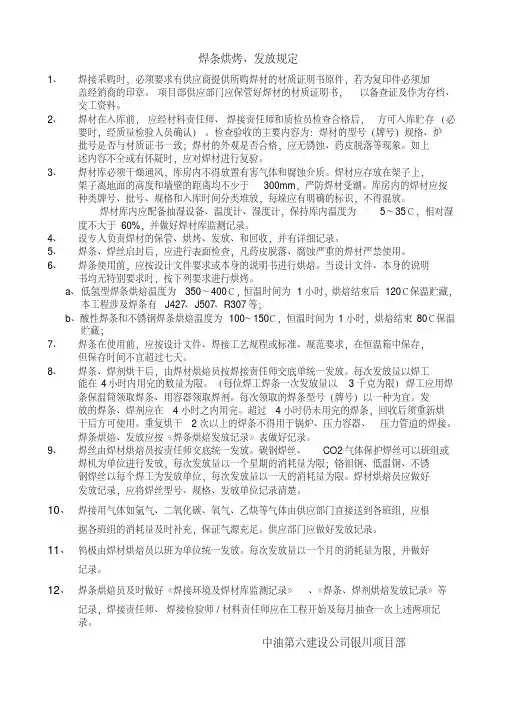

焊条烘烤、发放规定1、焊接采购时，必须要求有供应商提供所购焊材的材质证明书原件，若为复印件必须加盖经销商的印章。

项目部供应部门应保管好焊材的材质证明书，以备查证及作为存档、交工资料。

2、焊材在入库前，应经材料责任师、焊接责任师和质检员检查合格后，方可入库贮存（必要时，经质量检验人员确认）。

检查验收的主要内容为：焊材的型号（牌号）规格、炉批号是否与材质证书一致；焊材的外观是否合格，应无锈蚀、药皮脱落等现象。

如上述内容不全或有怀疑时，应对焊材进行复验。

3、焊材库必须干燥通风，库房内不得放置有害气体和腐蚀介质。

焊材应存放在架子上，架子离地面的高度和墙壁的距离均不少于300mm，严防焊材受潮。

库房内的焊材应按种类牌号、批号、规格和入库时间分类堆放，每垛应有明确的标识，不得混放。

焊材库内应配备抽湿设备、温度计、湿度计，保持库内温度为5～35℃，相对湿度不大于60%，并做好焊材库监测记录。

4、设专人负责焊材的保管、烘烤、发放、和回收，并有详细记录。

5、焊条、焊丝启封后，应进行表面检查，凡药皮脱落、腐蚀严重的焊材严禁使用。

6、焊条使用前，应按设计文件要求或本身的说明书进行烘焙。

当设计文件、本身的说明书均无特别要求时，按下列要求进行烘烤。

a、低氢型焊条烘焙温度为350～400℃，恒温时间为1小时，烘焙结束后120℃保温贮藏，本工程涉及焊条有J427、J507、R307等；b、酸性焊条和不锈钢焊条烘焙温度为100～150℃，恒温时间为1小时，烘焙结束80℃保温贮藏；7、焊条在使用前，应按设计文件、焊接工艺规程或标准、规范要求，在恒温箱中保存，但保存时间不宜超过七天。

8、焊条、焊剂烘干后，由焊材烘焙员按焊接责任师交底单统一发放。

每次发放量以焊工能在4小时内用完的数量为限。

（每位焊工焊条一次发放量以3千克为限）焊工应用焊条保温筒领取焊条、用容器领取焊剂。

每次领取的焊条型号（牌号）以一种为宜。

发放的焊条、焊剂应在4小时之内用完。

酵母粉发面效果的关系实验记录表实验目的通过对酵母粉在不同条件下对面团发酵效果的影响进行实验，探讨影响发面效果的因素，并总结最佳发面条件。

实验条件1.温度：25°C、30°C、35°C2.时间：30分钟、60分钟、90分钟3.酵母粉用量：1克、2克、3克实验记录实验条件面团体积（ml）观察结果25°C、30分钟、1克200 面团体积较小，不够蓬松25°C、60分钟、2克300 面团体积适中，蓬松度较好30°C、60分钟、2克320 面团体积较大，蓬松度理想35°C、90分钟、3克350 面团体积最大，但质地稍密，味道更加浓郁结论与总结通过实验记录表的数据，可以得出以下结论： 1. 温度对发酵效果有显著影响，适宜的温度可以促进酵母粉的活跃度，提高面团的蓬松度。

2. 时间的延长也有助于发酵效果的提升，但需注意控制时间，避免过度发酵导致面团质地松软。

3. 酵母粉用量适中最为理想，过高或过低的用量都会对面团的发酵效果产生负面影响。

我对酵母粉发面效果的关系有了更深入的认识。

在制作面食时，我们应该根据实际需要，调整温度、时间和酵母粉用量，以获得最佳的发酵效果。

只有理解其中的科学道理，并进行实际实验验证，我们才能在烘焙过程中更加灵活和专业地应对各种情况。

在实验的过程中，我对面团的观察和记录更加细致，也更深入地理解了酵母粉的作用和发酵原理。

希望今后能够继续探索更多关于面食制作的实验，为烘焙爱好者们提供更多有价值的经验共享。

发酵是面食制作中至关重要的环节，它直接影响到面团的口感、香气和食用品质。

通过酵母粉的添加，可以促进面团的发酵过程，使面团蓬松松软，口感更佳。

在上述实验中，我们对酵母粉在不同条件下对面团发酵效果进行了一系列观察和记录，以探讨影响发面效果的因素，并找出最佳的发面条件。

我们观察了温度的影响。

实验结果表明，温度对发酵效果有显著影响。

焊条烘焙记录表
工程名称：郑州国际会展中心(会议部分） 焊接部位：地上二层+7.95m处钢骨梁 序 号 1 2 3 4 5 焊条规格 烘干数量 （mm） （kg） F4.0 F4.0 F4.0 F4.0 F5.0 50 50 60 50 60 箱批号 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 烘干温度 烘干时间 （℃） （h） 350 350 350 350 350 1 1 1 1 1 烘干日期 2004.1.9 2004.1.9 2004.1.9 2004.1.10 2004.1.10 操作人 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵
ቤተ መጻሕፍቲ ባይዱ
焊剂烘焙记录表
工程名称：郑州国际会展中心(会议部分) 焊接部位：地上二层+7.95m处钢骨梁 序 号 1 2 3 4 5 6 7 8 焊剂规格 烘干数量 （kg） 8-40目 8-40目 8-40目 8-40目 8-40目 8-40目 8-40目 8-40目 25 25 25 25 25 25 25 25 批号 2003-063 2003-063 2003-063 2003-063 2003-063 2003-063 2003-063 2003-063 烘干温度 烘干时间 （℃） （h） 250 250 250 250 250 250 250 250 2 1 1 1 1 1 1 1 烘干日期 2004.1.7 2004.1.8 2004.1.9 2004.1.9 2004.1.9 2004.1.9 2004.1.10 2004.1.10 操作人 （签字） 代芳 代芳 代芳 代芳 代芳 代芳 代芳 代芳
瓷环烘焙记录表
工程名称：郑州国际会展中心(会议部分） 焊接部位:地上二层+7.95m处钢骨梁 序 号 1 2 3 4 5 6 7 8 9 10 11 瓷环规格 烘干数量 （mm） F19 F19 F19 F19 F19 F19 F19 F19 F19 F19 F19 （个） 200 200 300 200 200 300 200 350 200 200 200 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 箱批号 烘干温度 烘干时间 （℃） 150 150 150 150 150 150 150 150 150 150 150 （min） 90 90 90 90 90 90 90 90 90 90 90 2004.1.13 2004.1.13 2004.1.13 2004.1.13 2004.1.13 2004.1.13 2004.1.14 2004.1.14 2004.1.14 2004.1.14 2004.1.14 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 烘干日期 操作人

“焊接材料烘焙记录”填写说明与依据
焊条、熔嘴、焊剂和药芯焊丝等在使用前，必须按产品使用说明书及有关工艺文件的规定进行烘干，对其烘焙过程进行记录。

烘焙记录内容包括：烘焙方法、烘干温度、烘干时间、实际烘焙时间和保温要求等。

一、表格解析
1.责任部门
项目工程部。

2.提交时限
焊材使用前填写完成。

二、填写依据
1.规范名称
（1）《钢结构工程施工质量验收规范》（GB 50205）
（2）《建筑钢结构焊接技术规程》（JGJ 81）
2.相关要求
（1）低氢型焊条烘干温度应为350℃～380℃，保温时间应为1.5～2h，烘干后应缓冷放置于110℃～120℃的保温箱中存放、待用；使用时应放置于保温筒中；烘干后的低氢型焊条在大气中放置时间超过4h应重新烘干；焊条重复烘干次数不宜超过2次；受潮的焊条不应使用。

（2）对于酸性焊条，在焊接规程中没有明确规定。

一般对于未受潮的酸性焊条可以不烘焙，但现场施工条件有限，焊条存放容易受潮，对受潮的酸性焊条应进行烘干，烘干温度150℃左右，烘干时间1.5～2h。

含有纤维素型焊条（如J 425）的烘干温度应控制在100℃～120℃左右。

（3）烘焙记录应由现场焊接操作人员进行记录。
