气动控制基础知识

SMC气动基础知识培训课件.一、教学内容本节课我们将学习《SMC气动基础知识》教材的第一章节，详细内容涉及气动元件的基本原理、气动系统的构成、气动执行元件的工作原理及其在自动化设备中的应用等。

二、教学目标1. 理解并掌握气动元件的基本原理及其在气动系统中的作用。

2. 学会分析气动系统的构成，了解各部分的功能和相互关系。

3. 掌握气动执行元件的工作原理，能够进行简单的气动设备故障排查。

三、教学难点与重点1. 教学难点：气动执行元件的工作原理及气动系统的设计。

2. 教学重点：气动元件的基本原理、气动系统的构成及各部分功能。

四、教具与学具准备1. 教具：SMC气动元件实物、气动系统演示装置、PPT课件。

2. 学具：笔记本、教材、计算器。

五、教学过程1. 导入：通过展示气动设备在工业生产中的应用，引发学生对气动知识的兴趣。

2. 新课内容：详细讲解气动元件的基本原理、气动系统的构成、气动执行元件的工作原理。

a. 气动元件基本原理：利用PPT展示气动元件的图片，讲解其工作原理。

b. 气动系统构成：分析气动系统各部分的功能和相互关系。

c. 气动执行元件：结合实物，讲解气动执行元件的工作原理。

3. 实践情景引入：展示气动设备故障排查实例，让学生了解气动知识在实际中的应用。

4. 例题讲解：针对气动系统的设计，进行例题讲解，巩固所学知识。

5. 随堂练习：布置相关练习题，让学生及时巩固所学内容。

六、板书设计1. 气动元件基本原理2. 气动系统构成气源部分控制部分执行部分3. 气动执行元件工作原理4. 气动设备故障排查实例七、作业设计1. 作业题目：a. 列举气动元件的基本原理。

b. 简述气动系统的构成及其各部分功能。

c. 解释气动执行元件的工作原理。

2. 答案：a. 气动元件基本原理：利用压缩空气作为动力源，实现机械部件的运动或控制。

b. 气动系统构成：气源部分（空气压缩机、气罐等）、控制部分（气动控制阀、电磁阀等）、执行部分（气缸、气马达等）。

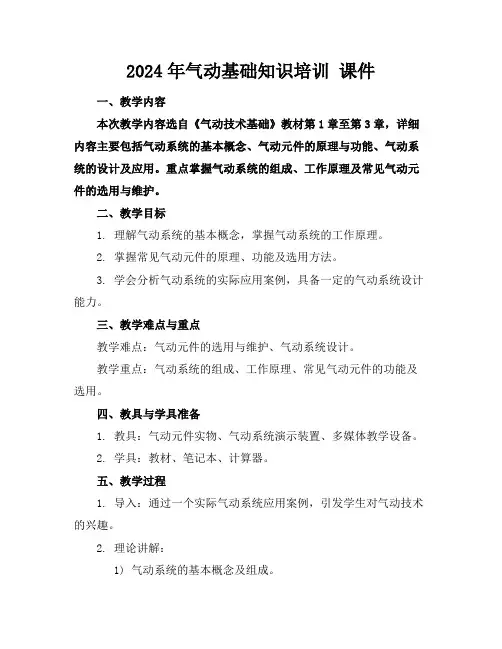

2024年气动基础知识培训课件一、教学内容本次教学内容选自《气动技术基础》教材第1章至第3章，详细内容主要包括气动系统的基本概念、气动元件的原理与功能、气动系统的设计及应用。

重点掌握气动系统的组成、工作原理及常见气动元件的选用与维护。

二、教学目标1. 理解气动系统的基本概念，掌握气动系统的工作原理。

2. 掌握常见气动元件的原理、功能及选用方法。

3. 学会分析气动系统的实际应用案例，具备一定的气动系统设计能力。

三、教学难点与重点教学难点：气动元件的选用与维护、气动系统设计。

教学重点：气动系统的组成、工作原理、常见气动元件的功能及选用。

四、教具与学具准备1. 教具：气动元件实物、气动系统演示装置、多媒体教学设备。

2. 学具：教材、笔记本、计算器。

五、教学过程1. 导入：通过一个实际气动系统应用案例，引发学生对气动技术的兴趣。

2. 理论讲解：1) 气动系统的基本概念及组成。

2) 气动系统的工作原理。

3) 常见气动元件的原理、功能及选用。

3. 实践操作：1) 观察气动元件实物，了解其结构特点。

2) 演示气动系统的工作过程，让学生直观地理解气动系统的运行原理。

4. 例题讲解：选用一个简单的气动系统设计案例，讲解气动元件的选用与系统设计方法。

5. 随堂练习：1) 分析气动系统的实际应用案例，让学生选用合适的气动元件。

2) 让学生设计一个简单的气动系统，并进行讨论。

对本节课的主要内容进行回顾，强调气动系统的组成、工作原理及气动元件的选用。

六、板书设计1. 气动系统的组成2. 气动系统的工作原理3. 常见气动元件的功能及选用4. 气动系统设计案例七、作业设计1. 作业题目：1) 解释气动系统的组成及其作用。

2) 分析一个实际气动系统应用案例，选用合适的气动元件，并说明理由。

3) 设计一个简单的气动系统，绘制系统原理图。

2. 答案：1) 气动系统的组成包括气源、执行元件、控制元件、辅助元件等，它们分别负责提供动力、执行动作、控制气流方向和压力等。

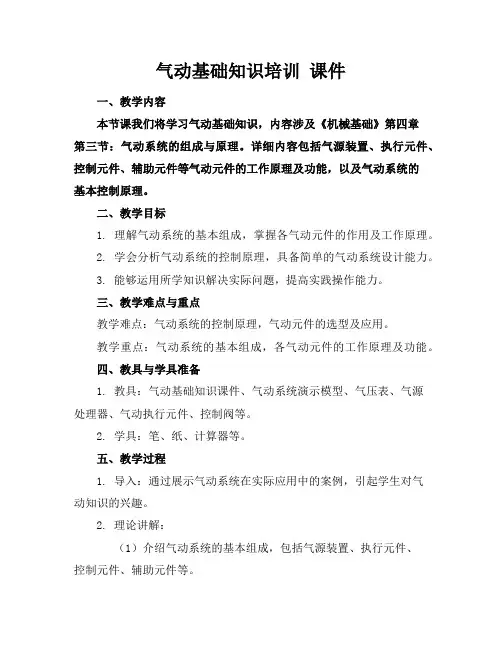

气动基础知识培训课件一、教学内容本节课我们将学习气动基础知识，内容涉及《机械基础》第四章第三节：气动系统的组成与原理。

详细内容包括气源装置、执行元件、控制元件、辅助元件等气动元件的工作原理及功能，以及气动系统的基本控制原理。

二、教学目标1. 理解气动系统的基本组成，掌握各气动元件的作用及工作原理。

2. 学会分析气动系统的控制原理，具备简单的气动系统设计能力。

3. 能够运用所学知识解决实际问题，提高实践操作能力。

三、教学难点与重点教学难点：气动系统的控制原理，气动元件的选型及应用。

教学重点：气动系统的基本组成，各气动元件的工作原理及功能。

四、教具与学具准备1. 教具：气动基础知识课件、气动系统演示模型、气压表、气源处理器、气动执行元件、控制阀等。

2. 学具：笔、纸、计算器等。

五、教学过程1. 导入：通过展示气动系统在实际应用中的案例，引起学生对气动知识的兴趣。

2. 理论讲解：（1）介绍气动系统的基本组成，包括气源装置、执行元件、控制元件、辅助元件等。

（2）讲解各气动元件的工作原理及功能。

3. 实践操作：（1）演示气动系统的工作过程，让学生直观地了解气动元件的相互作用。

（2）指导学生进行气动元件的拆装、调试，提高学生的动手能力。

4. 例题讲解：分析一个简单的气动系统控制实例，引导学生学会分析气动系统的控制原理。

5. 随堂练习：布置一些关于气动基础知识的习题，让学生巩固所学内容。

六、板书设计1. 气动系统的基本组成：气源装置执行元件控制元件辅助元件2. 气动元件工作原理及功能：气源装置：提供压缩空气执行元件：将压缩空气转化为机械动作控制元件：控制气流的通断、方向和压力辅助元件：辅助实现气动系统的功能七、作业设计1. 作业题目：（1）简述气动系统的基本组成及各元件的作用。

2. 答案：八、课后反思及拓展延伸1. 反思：本节课通过理论讲解、实践操作、例题讲解等方式，使学生掌握了气动基础知识。

但在教学过程中，要注意关注学生的学习反馈，及时调整教学方法和节奏。

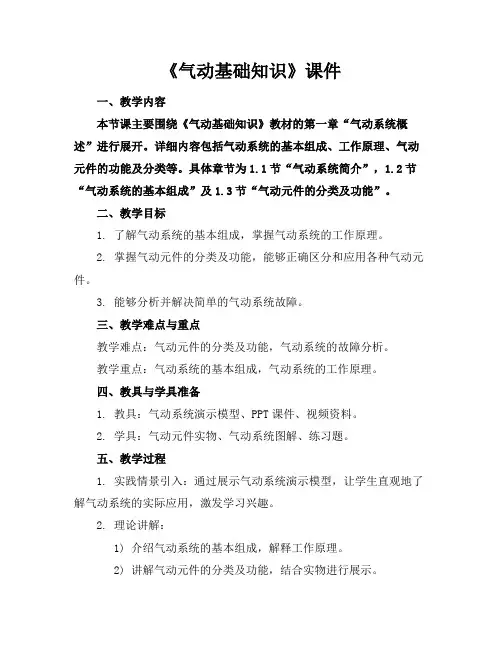

《气动基础知识》课件一、教学内容本节课主要围绕《气动基础知识》教材的第一章“气动系统概述”进行展开。

详细内容包括气动系统的基本组成、工作原理、气动元件的功能及分类等。

具体章节为1.1节“气动系统简介”，1.2节“气动系统的基本组成”及1.3节“气动元件的分类及功能”。

二、教学目标1. 了解气动系统的基本组成，掌握气动系统的工作原理。

2. 掌握气动元件的分类及功能，能够正确区分和应用各种气动元件。

3. 能够分析并解决简单的气动系统故障。

三、教学难点与重点教学难点：气动元件的分类及功能，气动系统的故障分析。

教学重点：气动系统的基本组成，气动系统的工作原理。

四、教具与学具准备1. 教具：气动系统演示模型、PPT课件、视频资料。

2. 学具：气动元件实物、气动系统图解、练习题。

五、教学过程1. 实践情景引入：通过展示气动系统演示模型，让学生直观地了解气动系统的实际应用，激发学习兴趣。

2. 理论讲解：1) 介绍气动系统的基本组成，解释工作原理。

2) 讲解气动元件的分类及功能，结合实物进行展示。

3. 例题讲解：分析一个简单的气动系统故障，引导学生运用所学知识解决问题。

4. 随堂练习：分发练习题，让学生现场解答，巩固所学知识。

六、板书设计1. 气动系统的基本组成2. 气动系统的工作原理3. 气动元件的分类及功能4. 气动系统故障分析及解决方法七、作业设计1. 作业题目：1) 列出气动系统的基本组成，并简述其工作原理。

2) 画出气动元件的分类图，并说明各类型元件的功能。

2. 答案：1) 气动系统的基本组成为：气源装置、执行元件、控制元件、辅助元件。

2) 气动元件分类图略。

3) 故障分析及解决方法略。

八、课后反思及拓展延伸1. 反思：本节课学生对气动系统的基本概念和组成有了较为清晰的认识，但对气动元件的分类及功能掌握不够扎实，需要在下节课进行巩固。

2. 拓展延伸：引导学生了解气动系统在现代工业中的应用，探索气动技术的前沿发展。

1、气压传动标准件供应商：日本：SMC（中高端市场）、喜开理（CKD）、小金井（KOGANEI）等；中国：台湾亚德客（AirTAC）、华能、台湾新恭（SHAKO）、气立可（CHELIC）等；德国：费斯托（Festo）（高端市场）美国：博世力士乐（Bosch-Rexroth）、Park等。

英国：诺冠2、典型气动系统的组成：气动系统一般有方向控制阀、气动执行元件、各种气动辅助元件及气源净化元件组成。

3、压缩空气的压强一般为0.5~0.7MPa。

4、工厂内对于耗气量比较大或需要稳定气压的设备一般需要为设备单独添置储气罐。

5、常用的气动元件：1）气源处理组合单元：干燥机、干燥器、防湿气凝结管、空气过滤器、雾分离器、油雾分离器、除臭过滤器、自动排水器、电动式自动排水器、减压阀、过滤减压阀、缓慢启动电磁阀、电气比例阀、增压阀等2）气动控制元件：3通先到电磁阀、3通直动式电磁阀、3通气控阀、5通先导式电磁阀、5通气控阀、2通先导式电磁阀、2通直动式电磁阀、2通气控阀等3）气动执行元件：气动马达、喷枪、微型气缸CJ1、针形气缸CJP2/CJP、标准型气缸CJ2、自由安装型气缸CU、机械接合式无杆气缸MY1、磁偶式无杆气缸CY3B/CY3R、气动滑台MXH、导向轴承双缸气缸MXQ、带导杆气缸MGJ、双联/基本型气缸CXS、旋转夹紧气缸MK、止动气缸RSQ、行程可读出气缸CE1、叶片旋转气缸/齿轮齿条旋转气缸、摆动气缸CRQ2、伸摆气缸MRQ、气爪（平行式、支点式）/阔型气爪等4）电动执行元件5）真空元件：真空发生器、真空负压表、真空吸盘等；6）压力检测元件7）除静电元件8）辅助气动元件：空压机、储气罐、管接头6、熟悉气缸的型号1）（空间布局、动力特性、连接固定方式和配件信息等），熟悉标示和每个字母、数字的含义，并能快速查阅型录获得技术信息。

2）熟悉气缸的动力特性和空间布局。

像定位、夹紧等对于气缸输出力、速度和行程要求不高，或者要求停电不会造成安全事故隐患的场合，可考虑用单作用气缸，其他的情况一般采用双作用气缸；需要大动力时可用串联增压气缸，运动有精度要求时刻用带导杆气缸或滑台气缸。

⽓动技术基本知识⼀、⽓动技术基本知识1. ⽓动技术中常⽤的单位1个⼤⽓压=760mmHg =1.013bar =101kpa 压⼒单位换算1N/㎡=bar 105-=1002.17-?kgf/m ㎡=1002.15-?kgf/c ㎡ 1kgf/c ㎡=0.1Mpa 2. ⽓动控制装置的特点⑴空⽓廉价且不污染环境，⽤过的⽓体可直接排⼊⼤⽓⑵速度调整容易⑶元件结构紧凑，可靠性⾼⑷受湿度等环境影响⼩⑸使⽤安全便于实现过载保护⑹⽓动系统的稳定性差⑺⼯作压⼒低，功率重量⽐⼩⑻元件在⾏程中途停⽌精度低3. ⽓动系统的组成⽓动系统基本由下列装置和元件组成(1)⽓源装置——⽓动系统的动⼒源提供压缩空⽓ (2)空⽓处理装置——调节压缩空⽓的洁净度及压⼒ (3)控制元件⽅向控制元件——切换空⽓的流向流量控制元件——调节空⽓的流量 (4)逻辑元件——与或⾮(5)执⾏元件——将压⼒能转换为机械功(6)辅助元件——保证⽓动装置正常⼯作的⼀些元件压缩机 a ）⽓源装置储⽓罐后冷却器过滤器油雾分离器减压阀 b ）空⽓调节油雾器处理装置空⽓净化单元⼲燥器其它电磁阀⽓缸⽓压控制阀带终端开关⽓缸⽅向控制阀机械操作阀带制动器⽓缸⼿动阀⽓缸带锁⽓缸其它带电磁阀⽓缸其它速度控制阀C ）控制元件速度控制阀 d ）执⾏元件节流阀摆动缸回转执⾏件逻辑阀空⽓马达管⼦接头消⾳器 e ）辅助元件压⼒计其它⼆、空⽓处理元件压缩空⽓中含有各种污染物质。

由于这些污染物质降低了⽓动元件的使⽤寿命。

并且会经常造成元件的误动作和故障。

表1列出了各种空⽓处理元件对污染物的清除能⼒。

1．空⽓滤清器空⽓滤清器⼜称为过滤器、分⽔滤清器或油⽔分离器。

它的作⽤在于分离压缩空⽓中的⽔分、油分等杂质，使压缩空⽓得到初步净化。

2．油雾分离器油雾分离器⼜称除油滤清器。

它与空⽓滤清器不同之处仅在于所⽤过滤元件不同。

空⽓滤清器不能分离油泥之类的油雾，原因是当油粒直径⼩于2～3цm 时呈⼲态，很难附着在物体上，分离这些微粒油雾需⽤凝聚式过滤元件，过滤元件的材料有：1）活性炭2）⽤与油有良好亲和能⼒的玻璃纤维、纤维素等制成的多孔滤芯 3．空⽓⼲燥器为了获得⼲燥的空⽓只⽤空⽓滤清器是不够的，空⽓中的湿度还是⼏乎达100%。

气动控制阀基础知识介绍
1.气动控制阀的组成部分
气动控制阀由阀体、阀芯（阀板）、阀座、动作部件、密封装置、执
行机构等组成，其中阀体是控制介质流动的主要组成部分，阀芯通过开闭
来控制介质的流量，阀座是阀芯的密封座，动作部件包括活塞、膜片等，
密封装置用于防止介质泄漏，执行机构根据控制信号来控制阀芯的动作。

2.气动控制阀的工作原理
3.气动控制阀的控制方式
手动控制：通过手动操作来调节阀门的开度，适用于需要经常调整的
场景，如实验室操作。

自动控制：根据预先设定的控制策略和控制信号，由执行机构来控制
阀门的开度，可以实现对介质流量的稳定控制，适用于工业自动化生产线。

远程控制：通过远程终端发送控制信号，利用执行机构来控制阀门的
开度，可以实现对大范围、偏远地区的阀门的远程操作，适用于大型工业
企业。

4.气动控制阀的分类
按控制方式分类：包括手动控制阀、自动控制阀和远程控制阀。

按控制介质分类：包括气动控制阀、液动控制阀和液压控制阀。

按流量分类：分为大流量控制阀、中流量控制阀和小流量控制阀。

按压力等级分类：分为低压控制阀、中压控制阀和高压控制阀。

5.气动控制阀的应用领域
总结：
气动控制阀是工业领域中常见的控制元件，通过气压力作用于动作部件来控制阀门的开度，实现对介质的流量、压力或温度等参数的调节。

气动控制阀的工作原理、组成部分、控制方式和应用领域等都是掌握气动控制阀基础知识必不可少的内容。
