直流稳压电源设计实验

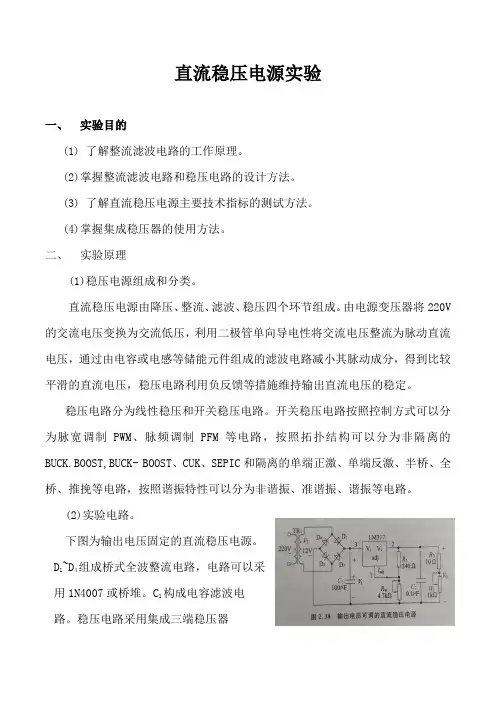

直流稳压电源实验一、实验目的(1) 了解整流滤波电路的工作原理。

(2)掌握整流滤波电路和稳压电路的设计方法。

(3) 了解直流稳压电源主要技术指标的测试方法。

(4)掌握集成稳压器的使用方法。

二、实验原理(1)稳压电源组成和分类。

直流稳压电源由降压、整流、滤波、稳压四个环节组成。

由电源变压器将220V 的交流电压变换为交流低压，利用二极管单向导电性将交流电压整流为脉动直流电压，通过由电容或电感等储能元件组成的滤波电路减小其脉动成分，得到比较平滑的直流电压，稳压电路利用负反馈等措施维持输出直流电压的稳定。

稳压电路分为线性稳压和开关稳压电路。

开关稳压电路按照控制方式可以分为脉宽调制PWM、脉频调制PFM等电路，按照拓扑结构可以分为非隔离的BUCK.BOOST,BUCK- BOOST、CUK、SEPIC和隔离的单端正激、单端反激、半桥、全桥、推挽等电路，按照谐振特性可以分为非谐振、准谐振、谐振等电路。

(2)实验电路。

下图为输出电压固定的直流稳压电源。

D1~D4组成桥式全波整流电路，电路可以采用1N4007或桥堆。

C1构成电容滤波电路。

稳压电路采用集成三端稳压器LM7805,C 2抑制高频噪声和高频自激，R 3和W 1代表稳压电路的负载。

上图为输出电压可调的直流稳压电源。

稳压电路采用集成三端可调稳压器LM317, 其输出电压为V 0=V REF +(V REF R 1+I adj ) R w由于V REF 为引脚1和2之间的参考电压，LM317的V REF =1.2V ；I adj =50uA 可忽略，可简化为V 0=V REF (1+R w R 1)三、 实验电路与实验内容（1） 输出电压稳定的直流稳压电源（2）输出电压可变的直流稳压电源T220:1V2220Vrms 50Hz 0°D23N246U2LM7805CTR410ΩC30.1µFR71kΩKey=A10 %C4100µFXSC1TektronixXMM1XMM2XMM3四、 实验数据与结果分析 1.输出电压稳定的直流稳压电源 I 0/M a 4.954 5.4996.1777.0478.2039.81112.20416.14123.82645.4835943V i/V 13.112 13.105 13.066 13.031 13.011 12.933 12.866 12.76 12.456 11.714 7.001V 0/V 4.9544.9494.9424.9334.9224.9064.8824.8424.7654.5480.00062.输出电压可变的直流稳压电源（1）断开负载时V 0的可调范围为1.252V~10.343VT120:1V1220Vrms 50Hz 0°D13N246U1LM317HR1240ΩR210ΩC10.1µFR51kΩKey=A0 %R64.7kΩKey=A50 %C2100µFXMM4XMM5XMM6XSC2Tektronix当R w调节至最大时波纹电压图为下图。

直流稳压电源实验报告1. 实验目的本次实验的目的是学习直流稳压电源的基本原理和操作方法，掌握使用稳压电源进行电子电路和元器件实验的基本技能。

通过实践操作，加深对电源的了解，提高实验操作能力。

2. 实验器材直流稳压电源、万用表、电阻、LED等元器件。

3. 实验原理稳压电源是用于提供稳定、可靠、定量输出电压的电源设备。

其基本原理是利用反馈控制电路，使输出电压保持在恒定的范围内，从而实现稳压。

直流稳压电源的输出电压为直流电压。

稳压电源的电路一般采用集成电路、管路电路和变压器电路等。

其中，集成电路稳压电源具有体积小、重量轻、性能可靠等优点，被大量应用于各种电子电路中。

4. 实验步骤(1) 接线：将稳压电源插头插入插座，连接万用表，接入实验电路。

(2) 调整输出电压：将电源开关调整为ON，调整电压旋钮，使输出电压达到预定值。

(3) 测量输出电压：用万用表测量输出电压，检查输出电压是否稳定。

(4) 调整负载电流：通过连接不同负载电路，调整负载电流，观察输出电压对负载电流的响应情况。

(5) 测量稳压电源的线性调整范围：通过改变电源输出电压，测量稳压电源具有稳定电压范围的最大和最小值。

(6) 实验结束：将电源开关调整为OFF，拔出稳压电源插头，清理实验现场。

5. 实验结果分析在实验过程中，我们可以发现，直流稳压电源在连接不同的负载电路时，输出电压具有一定的变化，但整体上保持稳定。

而当我们调整电源输出电压时，输出电压稳定在预定值范围内，并具有较强的线性调整能力。

此外，在实验操作过程中，我们还需要注意电源参数调整和电路的安全使用。

比如，应尽量避免超负荷使用电源，以及注意电源输出端的极性等。

6. 实验总结通过本次实验，我们深入了解了直流稳压电源的基本原理和操作方法，掌握了使用稳压电源进行电子电路和元器件实验的基本技能。

此外，我们还注意到，在实验操作过程中，电源参数调整和电路的安全使用尤其重要。

通过实践操作，我们加深了对电源的了解，提高实验操作能力，为今后的电子技术学习和应用奠定了基础。

直流稳压电源的设计实验报告直流稳压电源的设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，它能够将交流电转换为稳定的直流电，并能够在负载变化时保持输出电压的稳定性。

本实验旨在设计并测试一台直流稳压电源，以验证其性能和稳定性。

一、设计原理：直流稳压电源的设计基于电压调节器的原理，其主要部分包括变压器、整流器、滤波器和稳压器。

变压器将交流电转换为所需电压的交流电，整流器将交流电转换为脉动的直流电，滤波器对直流电进行滤波以去除脉动，稳压器则通过反馈控制来保持输出电压的稳定性。

二、实验装置：本实验所使用的实验装置包括变压器、整流器、滤波器、稳压器、负载电阻、示波器等。

三、实验步骤：1. 连接实验装置：将变压器的输入端与交流电源相连，将变压器的输出端与整流器的输入端相连，再将整流器的输出端与滤波器的输入端相连，最后将滤波器的输出端与稳压器的输入端相连。

2. 设计稳压器：根据所需输出电压和电流，选择合适的稳压器电路，并进行元件的选取和计算。

3. 调整稳压器：根据设计的稳压器电路，进行电路连接和调整，确保输出电压的稳定性。

4. 连接负载电阻：将负载电阻与稳压器的输出端相连，以模拟实际负载情况。

5. 测试输出电压：使用示波器测量稳压器输出端的电压，并记录下来。

6. 测试负载变化：通过改变负载电阻的值，观察输出电压的变化情况，并记录下来。

7. 分析实验数据：根据实验数据，分析直流稳压电源的性能和稳定性。

四、实验结果与分析：通过实验测试，我们得到了直流稳压电源的输出电压随负载变化的曲线。

根据实验数据，我们可以计算出稳压电源的输出电压稳定度和负载调整率等性能指标。

同时，我们还可以分析实验数据，探讨直流稳压电源的稳定性和适用范围。

五、实验总结：通过本次实验，我们深入了解了直流稳压电源的设计原理和实验过程。

通过实验数据的分析，我们可以得出结论，直流稳压电源在负载变化时能够保持输出电压的稳定性，并且具有较好的性能指标。

直流稳压电源设计与制作实验报告一、引言直流稳压电源是电子设备中常用的电力供应装置，它能够将交流电源转化为稳定的直流电压，并具备稳定输出电压的能力。

本实验旨在设计和制作一台简单的直流稳压电源，通过实验验证其性能指标并探讨其工作原理与特点。

二、实验目的1.了解直流稳压电源的基本工作原理；2.学习使用稳压集成电路进行电源稳压；3.设计并制作一台简单的直流稳压电源。

三、实验原理1. 直流稳压电源的基本工作原理直流稳压电源主要由变压器、整流滤波电路和稳压调节电路组成。

其中，变压器用于将市电转换为适合整流滤波电路工作的交流电源；整流滤波电路用于将变压器输出的交流电转换为近似稳定的直流电；稳压调节电路用于控制输出电压的稳定性，保证负载电流在一定范围内变化时输出电压保持不变。

2. 稳压集成电路的原理稳压集成电路是直流稳压电源中常用的调压元件，其具有稳定输出电压的特点。

常见的稳压集成电路有LM78xx系列和LM317系列，它们在不同的输入电压范围和输出电压范围上都有应用。

这些集成电路内部集成了反馈电路，通过控制电源输出端与负载之间的电流来调整输出电压。

四、实验材料和设备1.变压器2.整流滤波电路元件3.稳压集成电路4.电阻、电容等辅助元器件5.多用途电源板、电路实验台等设备五、实验步骤及结果1. 设计电路图根据实验要求和电源稳定性要求，设计直流稳压电源的电路图。

2. 制作电路根据设计的电路图，将电路实际制作在多用途电源板上。

3. 连接电路将稳压集成电路、变压器和其他电路元件按照电路图进行正确连接。

4. 调试电路接入交流电源后，使用万用表测量输出电压，并调节稳压集成电路的引脚来控制输出电压的稳定性。

5. 实验结果根据调试结果记录并分析直流稳压电源的输出电压稳定性、负载调节性能等指标，并对实验结果进行讨论和总结。

六、实验讨论与总结根据实验结果，我们可以得出直流稳压电源的设计与制作是成功的。

通过稳压集成电路的控制，我们实现了输出电压的稳定性，并能够在一定范围内对负载进行调节。

可调直流稳压电源的设计实验报告一、实验目的本次实验的目的是设计并制作一个可调直流稳压电源，能够输出稳定的直流电压，并且电压值在一定范围内可调节，以满足不同电子设备和电路的供电需求。

二、实验原理可调直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。

电源变压器的作用是将市电交流电压（通常为 220V）变换为适合后续电路处理的较低交流电压。

整流电路将交流电压转换为单向脉动直流电压。

常见的整流电路有半波整流、全波整流和桥式整流等。

滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。

常用的滤波电路有电容滤波、电感滤波和π型滤波等。

稳压电路的作用是在输入电压、负载电流和环境温度等因素发生变化时，保持输出直流电压的稳定。

常见的稳压电路有串联型稳压电路、三端集成稳压器等。

本实验采用串联型稳压电路，其基本原理是利用调整管的电压调整作用，使输出电压保持稳定。

通过改变调整管的基极电压，可以调节输出电压的大小。

三、实验设备与材料1、电源变压器：220V/15V2、整流二极管：IN4007×43、滤波电容：2200μF/25V×24、集成稳压器：LM3175、电位器：10kΩ6、电阻：240Ω、390Ω7、面包板、导线若干8、万用表、示波器四、实验电路设计1、电源变压器将 220V 市电降压为 15V 交流电压。

2、采用桥式整流电路将 15V 交流电压整流为脉动直流电压。

3、用2200μF 电容进行滤波，得到较为平滑的直流电压。

4、以 LM317 为核心构建串联型稳压电路，通过调节电位器改变LM317 的输出电压。

电路原理图如下：此处插入原理图五、实验步骤1、按照电路原理图，在面包板上搭建电路。

在搭建电路时，注意元件的引脚顺序和正负极性，确保连接正确无误。

2、检查电路连接无误后，接通电源。

使用万用表测量滤波电容两端的电压，确认是否在预期范围内。

3、调节电位器，用万用表测量 LM317 输出端的电压，观察电压是否能够在一定范围内连续可调。

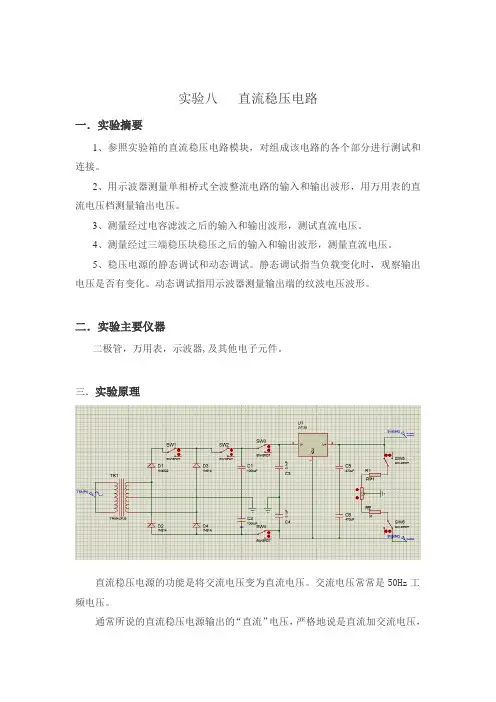

实验八直流稳压电路一．实验摘要1、参照实验箱的直流稳压电路模块，对组成该电路的各个部分进行测试和连接。

2、用示波器测量单相桥式全波整流电路的输入和输出波形，用万用表的直流电压档测量输出电压。

3、测量经过电容滤波之后的输入和输出波形，测试直流电压。

4、测量经过三端稳压块稳压之后的输入和输出波形，测量直流电压。

5、稳压电源的静态调试和动态调试。

静态调试指当负载变化时，观察输出电压是否有变化。

动态调试指用示波器测量输出端的纹波电压波形。

二．实验主要仪器二极管，万用表，示波器,及其他电子元件。

三．实验原理直流稳压电源的功能是将交流电压变为直流电压。

交流电压常常是50Hz工频电压。

通常所说的直流稳压电源输出的“直流”电压，严格地说是直流加交流电压，其中以直流为主。

只有在对直流电压有很高要求的场合使用的精密直流电源才是没有交流分量的直流电压源。

一般地说，若要求直流稳压电源输出电压中交流分量越少，则直流稳压电源的电路越复杂。

通常，直流稳压电源的内阻很小，但不为零。

通过直流电源内阻形成的电子系统中的级间耦合，对于电子系统是十分有害的，一般地说，随着直流稳压电源输出电流的增大，直流稳压电源的内阻也将增大。

通常直流稳压电源输出电压随输入电压的变化和输出电流的变化而变化，且输出电流的增加而增大。

一般地说，若要求输入电压的变化和输出电流的变化时直流稳压电源输出电压变化越小，则直流稳压电源的电路越复杂。

1)桥式整流电路整流电路常采用二极管单相全波整流电路，电路如图3.4所示。

在U2的正半周内，二极管D1、D2导通，D3、D4截止；U的负半周内，D3、D4导2通，D1、D2截止。

正负半周内部都有电流流过的负载电阻RL，且方向是一致的。

2)电容滤波电路电路如图,在直流输出端接滤波电容可减小输出中的交流分量。

理论上，在同一频率下容量大的电容其容抗小，这样一大一小电容相并联后其容量小的电容C2不起作用。

但是，由于大容量的电容器存在感抗特性，等效为一个电容与一个电感串联。

直流稳压电源设计实验报告一．实验目的1、了解负载稳压电源的控制原理及工作原理；2、分析电路、仿真电路结构，并结合 oscilloscope 对稳压电源进行实验测试；3、制作变压源，实验服务由DC电源模块，实现输出电压的调节功能；4、利用变压源实现对于直流稳压电源的调节；二、实验原理稳压电源是由 DC 电源模块、电感、晶体管、电容以及变频器等部件组成的控制回路，用以实现可靠稳定的输出电压，其基本原理是通过调节变频器的输出频率来调节 DC 电源模块的输出电压，使电源模块的输出稳定在一定的等级，从而实现稳压的要求。

三、实验环境硬件环境： DC 电源模块、电感、晶体管、电容及变频器等软件环境： oscilloscope四、实验测试1、DC 电源模块：根据理论电路设计，布置 DC 电源模块，同时使用 oscilloscope测试 DC 电源输出；2、变频器：同样配置电路，使用变频器调节输出频率；3、电感、晶体管和电容：根据理论电路及电路仿真的正确性，布置电感、晶体管和电容，并进行 oscilloscope 反复测试；4、整机设计：将 DC 电源模块、变频器、电感、晶体管以及电容一起设计成完整的稳压电源，并测试稳压电源是否能够正常输出电压。

五、实验结果通过实验测试表明，所设计的电路结构能够正常工作，DC 电源模块能够输出稳定的直流电压，变频器能够根据设定的频率正确调节输出电压，稳压电源能够提供一致的直流电压输出。

因此，实验的目的得到了较好的满足。

六、结论本次实验建立了直流稳压电源的设计原理，已设计合理、结构正确的电路，同时，通过 oscilloscope 进行实验测试，得出稳压电源能够正常输出稳定的电压，实验目的得到了满足。

直流稳压电源实验报告一、实验目的。

本实验旨在通过搭建直流稳压电源电路，掌握直流稳压电源的基本原理和调节方法，以及了解稳压电源的应用场景和特点。

二、实验原理。

直流稳压电源是一种能够提供稳定输出电压的电源设备，其工作原理是通过负反馈控制电路，使得输出电压稳定在设定值。

当输入电压或负载发生变化时，稳压电路能够迅速调整控制元件的工作状态，以维持输出电压的稳定性。

三、实验器材。

1. 电源变压器。

2. 整流滤波电路。

3. 三端稳压器。

4. 示波器。

5. 电阻、电容等元件。

6. 万用表。

四、实验步骤。

1. 按照电路图连接电源变压器、整流滤波电路和三端稳压器；2. 通过示波器观察输入和输出电压的波形，并调节电路参数，使得输出电压稳定在设定值；3. 测量稳压电源的输出电压波动情况，并记录数据；4. 探讨稳压电源在不同负载情况下的稳定性和调节能力。

五、实验结果与分析。

经过调节电路参数，我们成功搭建了直流稳压电源电路，并实现了稳定输出电压。

示波器显示，输出电压波形基本为直流平稳信号，波动幅度较小。

在不同负载情况下，稳压电源能够快速调整，保持输出电压稳定。

六、实验总结。

通过本次实验，我们深入了解了直流稳压电源的原理和调节方法，掌握了搭建稳压电源电路的技能。

稳压电源在电子设备中具有重要作用，能够提供稳定可靠的电源供应，保护电路和设备不受电压波动的影响。

因此，稳压电源在工程实践中具有广泛的应用前景。

七、参考文献。

[1] 《电子技术基础》，XXX，XXX出版社，200X年。

[2] 《电路原理与应用》，XXX，XXX出版社，200X年。

以上为直流稳压电源实验报告内容，希望对您有所帮助。

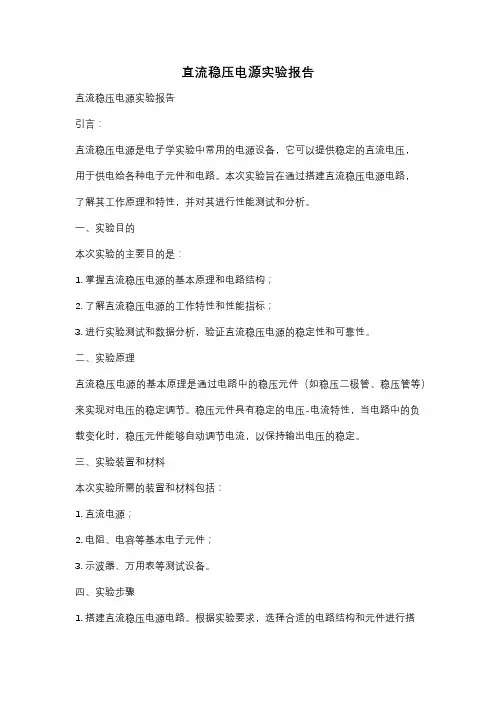

直流稳压电源实验报告直流稳压电源实验报告引言：直流稳压电源是电子学实验中常用的电源设备，它可以提供稳定的直流电压，用于供电给各种电子元件和电路。

本次实验旨在通过搭建直流稳压电源电路，了解其工作原理和特性，并对其进行性能测试和分析。

一、实验目的本次实验的主要目的是：1. 掌握直流稳压电源的基本原理和电路结构；2. 了解直流稳压电源的工作特性和性能指标；3. 进行实验测试和数据分析，验证直流稳压电源的稳定性和可靠性。

二、实验原理直流稳压电源的基本原理是通过电路中的稳压元件（如稳压二极管、稳压管等）来实现对电压的稳定调节。

稳压元件具有稳定的电压-电流特性，当电路中的负载变化时，稳压元件能够自动调节电流，以保持输出电压的稳定。

三、实验装置和材料本次实验所需的装置和材料包括：1. 直流电源；2. 电阻、电容等基本电子元件；3. 示波器、万用表等测试设备。

四、实验步骤1. 搭建直流稳压电源电路。

根据实验要求，选择合适的电路结构和元件进行搭建，确保电路连接正确可靠。

2. 调节直流电源输出电压。

根据实验要求，使用直流电源调节旋钮，逐步调节输出电压至指定数值。

3. 连接负载电路。

将负载电路（如电阻、电容等）连接到直流稳压电源的输出端，确保负载电路与电源电路连接正确。

4. 测试稳压性能。

使用示波器和万用表等测试设备，对直流稳压电源的输出电压、电流进行测试和记录。

5. 分析实验结果。

根据实验数据，分析直流稳压电源的稳定性、负载能力等性能指标，并与理论值进行比较。

五、实验结果与分析根据实验数据，我们可以得到直流稳压电源的输出电压和电流随负载变化的曲线。

通过分析曲线，我们可以得出以下结论：1. 输出电压稳定性好。

在负载变化范围内，输出电压的波动较小，符合设计要求。

2. 输出电流能力强。

直流稳压电源能够提供足够的输出电流，满足负载的需求。

3. 效率较高。

直流稳压电源的能效较高，能够有效地将输入电能转化为输出电能。

六、实验总结通过本次实验，我们深入了解了直流稳压电源的工作原理和特性，并通过实验测试和数据分析，验证了其稳定性和可靠性。

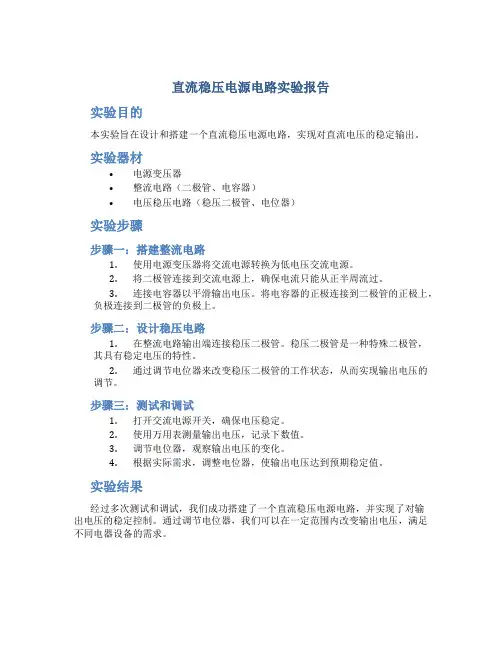

直流稳压电源电路实验报告实验目的本实验旨在设计和搭建一个直流稳压电源电路，实现对直流电压的稳定输出。

实验器材•电源变压器•整流电路（二极管、电容器）•电压稳压电路（稳压二极管、电位器）实验步骤步骤一：搭建整流电路1.使用电源变压器将交流电源转换为低电压交流电源。

2.将二极管连接到交流电源上，确保电流只能从正半周流过。

3.连接电容器以平滑输出电压。

将电容器的正极连接到二极管的正极上，负极连接到二极管的负极上。

步骤二：设计稳压电路1.在整流电路输出端连接稳压二极管。

稳压二极管是一种特殊二极管，其具有稳定电压的特性。

2.通过调节电位器来改变稳压二极管的工作状态，从而实现输出电压的调节。

步骤三：测试和调试1.打开交流电源开关，确保电压稳定。

2.使用万用表测量输出电压，记录下数值。

3.调节电位器，观察输出电压的变化。

4.根据实际需求，调整电位器，使输出电压达到预期稳定值。

实验结果经过多次测试和调试，我们成功搭建了一个直流稳压电源电路，并实现了对输出电压的稳定控制。

通过调节电位器，我们可以在一定范围内改变输出电压，满足不同电器设备的需求。

实验总结本实验通过搭建直流稳压电源电路，使我们对电源输出电压有了更好的控制能力。

稳压电路的设计和调试过程需要耐心和细致，但也是非常重要的，因为一个稳定的电源对于许多电子设备的正常运行至关重要。

在实验过程中，我们了解到了整流电路和稳压电路的基本原理，并学会了如何调节电位器以实现输出电压的稳定控制。

同时，我们也意识到了电源的稳定性对电子设备的重要性，以及在实际应用中需要注意的问题。

总之，本实验的目标已经实现，我们通过实践获得了关于直流稳压电源电路的宝贵经验，并且进一步提高了我们的实验能力和理论知识。

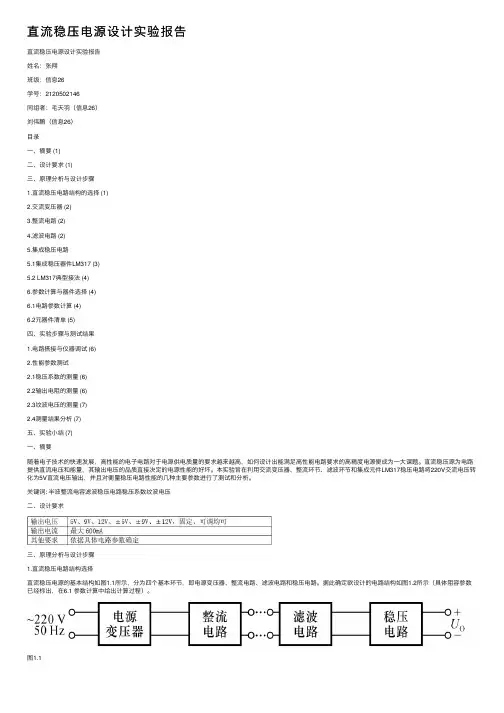

直流稳压电源设计实验报告直流稳压电源设计实验报告姓名：张翔班级：信息26学号：2120502146同组者：⽑天⽻（信息26）刘伟鹏（信息26）⽬录⼀、摘要 (1)⼆、设计要求 (1)三、原理分析与设计步骤1.直流稳压电路结构的选择 (1)2.交流变压器 (2)3.整流电路 (2)4.滤波电路 (2)5.集成稳压电路5.1集成稳压器件LM317 (3)5.2 LM317典型接法 (4)6.参数计算与器件选择 (4)6.1电路参数计算 (4)6.2元器件清单 (5)四、实验步骤与测试结果1.电路搭接与仪器调试 (6)2.性能参数测试2.1稳压系数的测量 (6)2.2输出电阻的测量 (6)2.3纹波电压的测量 (7)2.4测量结果分析 (7)五、实验⼩结 (7)⼀、摘要随着电⼦技术的快速发展，⾼性能的电⼦电路对于电源供电质量的要求越来越⾼，如何设计出能满⾜⾼性能电路要求的⾼精度电源便成为⼀⼤课题。

直流稳压源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。

本实验旨在利⽤交流变压器、整流环节、滤波环节和集成元件LM317稳压电路将220V交流电压转化为5V直流电压输出，并且对衡量稳压电路性能的⼏种主要参数进⾏了测试和分析。

关键词: 半波整流电容滤波稳压电路稳压系数纹波电压⼆、设计要求三、原理分析与设计步骤1.直流稳压电路结构选择直流稳压电源的基本结构如图1.1所⽰，分为四个基本环节，即电源变压器、整流电路、滤波电路和稳压电路。

据此确定欲设计的电路结构如图1.2所⽰（具体阻容参数已经标出，在6.1 参数计算中给出计算过程）。

图1.1图1.22.交流变压器将220V 交流电压降低⾄⼀定幅度以使后级稳压电路正常⼯作。

3.整流电路将交流电压转换成脉动直流电压，分为半波整流、全波整流和桥式整流。

本实验采⽤⼆极管桥式整流电路，电路结构如图3.1所⽰。

图3.1整流原理如下：4.滤波电路本实验采⽤电容滤波电路，如图 4.1所⽰。

简单直流稳压电源设计实验报告目录一、实验目的二、实验原理三、实验器材四、实验步骤五、实验结果分析六、实验结论七、实验感想一、实验目的本实验的主要目的是通过自行设计并搭建简单的直流稳压电源电路，实现对直流电压的稳定输出。

通过实验实际操作，加深对稳压电源原理的理解，培养学生动手能力和实践操作能力。

二、实验原理直流稳压电源是将不稳定的直流电压（如电池、整流器等输出的电压）通过稳压电路的处理，转换为稳定的输出电压。

经过稳压电路处理后的输出电压可以保持在一定的范围内不变，不受输入电压波动的影响。

稳压电源的主要原理是通过负反馈电路来调节输出电压，使其保持在设定值。

常见的稳压电路有三种：电阻稳压、二极管稳压和集成电路稳压。

在本实验中，我们将采用二极管稳压电源电路进行设计和实验。

三、实验器材1. 直流电源：用于提供实验电压源。

2. 电阻、二极管、电容：用于搭建稳压电源电路。

3. 示波器、万用表：用于测量电路的输入输出波形和电压值。

四、实验步骤1. 检查实验器材是否齐全并连接好各部分。

2. 根据设计要求，选择适当的电阻、二极管和电容进行搭建稳压电源电路。

3. 通过万用表测量搭建好的稳压电源电路的输入输出电压，并通过示波器观察电压波形。

4. 对输入电压进行调节，观察输出电压是否稳定。

5. 记录实验数据，并进行分析。

五、实验结果分析经过实验操作和数据记录，我们得到了如下结果：1. 搭建好的稳压电源电路可以稳定输出设计要求的电压。

2. 经过调节输入电压，输出电压基本保持不变，证明了稳压电源的稳定性。

3. 通过示波器观察，电路的输入输出波形符合稳压电源的特性，没有明显的波动和噪声。

六、实验结论通过本次实验，我们成功设计并搭建了简单的直流稳压电源电路，并验证了其稳定输出的功能。

实验结果符合稳压电源的设计要求，证明了电路的稳定性和可靠性。

七、实验感想通过本次实验，我们深刻理解了稳压电源的原理和设计方法，学会了如何利用电阻、二极管和电容搭建稳压电源电路，并通过实际操作获得了丰富的实验经验。

直流稳定电源电路实验1.实验目的:了解直流稳定电源电路的原理结构、性能，掌握直流稳定电源的设计方法。

2.实验内容:参见附录实验五、直流稳定电源电路实验5.1 串联式直流可调稳压电源5.1.1实验目的1. 了解串联式直流电源电路的原1（a）LM317内部结构及外部元件理结构、性能。

2．掌握使用串联式集成稳压器设计直流稳定电源的方法。

5.1.2 实验内容1、采用串联式集成稳压器构成可调直流稳定电源电路；2、测量各项性能指标，了解提高性能的方法。

5.1.3 实验原理及实验电路说明3端可调式稳压器的典型产品有LM317 (正电压输出)和LM337(负电压输出)。

LM317的内部结构及外部引脚如图5.1所示，它的内部电路包括比较放大器(又称误差放大器)、偏置电路(图中未画)、恒流源电路、带隙基准电压源、保护电路和调整器。

它的公共端改接到输出端，器件本身无接地端，所以消耗的电流均从输出端流出。

内部的基准电压(典型值1.25V 接至误差放大器的同相端和调整端(ADJ)之间，并由一个恒流特性很好的超级恒流源供电，提供50μA 的恒流，该电流从ADJ 端流出。

特别情况下，若将ADJ 端接地，LM317就构成输出电压为1.25V 的3端固定式稳压器。

若在外部接上调节电阻R 1、R 2后，输出电压为 )(12REF o R R 1V V += 图5.2所示为LM317的典型应用电路。

图中R 1、R 2构成取样电阻；C 2用于滤除R 2两端的纹波，使之不能经放大后从输出端输出。

VD 2是保护二极管，一旦输入或输出发生短路故障，由VD 2给C 2提供泄放回路，避免C 2经过LM317内部放电而损坏芯片。

C 1的作用是防止输出端产生自激振荡，VD 1起输入端短路保护作用。

5.1.4 实验设备及所需元件1. 所需元件与设备：传感器实验主板；3端可调式集成稳压器 LM317 ×1；二极管 1N4002 ×2；电解电容 470μF/16V ×1；电解电容 100μF/16V ×1；电解电容 10μF/25V ×1；3296多圈电位器 2kΩ×1;电阻 120Ω×1；电阻 47Ω/2W×1。

直流稳压电源实验报告模拟电子技术实验报告：直流稳压电源实验一、实验目的：1.理解直流稳压电源的原理；2.掌握直流稳压电源的各部分组成和功能；3.学会使用电源模块搭建直流稳压电源的方法；4.掌握使用示波器测量电源输出波形的方法。

二、实验原理：变压器：将交流电的电压变换为合适的低压交流电；整流电路：通过二极管等元件将交流电转换为纯直流电；滤波电路：通过电容等元件对整流电路输出的脉动电压进行滤波，得到相对稳定的直流电；稳压器：对滤波后的直流电进行稳压控制，使输出电压可以稳定在设定值。

三、实验器材：示波器、直流稳压电源模块、电阻箱、电表等。

四、实验步骤：1.将直流稳压电源模块通过插座连接到交流电源；2.调节直流稳压电源模块的输出电压为所需值；3.使用示波器测量稳压电源的输出电压波形；4.在负载端接入适当的电阻，并测量输出电压随负载变化的情况；5.调节直流稳压电源模块的输出电压，并观察输出波形的变化情况。

五、实验结果与分析：1.实验测量得到的直流稳压电源输出电压波形如下所示（示波器截图插入）；2.在不同负载下，测量得到的输出电压如下表所示：负载电阻（Ω）输出电压（V）----------------------------------------105.00224.95334.90474.85684.80由上表可知，直流稳压电源能够在负载变化时保持输出电压稳定，且稳定性较好。

六、实验总结：通过本次实验，我深刻理解了直流稳压电源的原理和各部分组成，并学会了使用直流稳压电源模块搭建直流稳压电源的方法。

通过测量输出波形和输出电压随负载变化的情况，我发现直流稳压电源具有较好的稳定性和负载适应性。

在今后的实际应用中，直流稳压电源将有广泛的应用价值。

一、实验目的1. 了解直流稳压电源的工作原理及设计方法。

2. 掌握直流稳压电源的组成和各部分的作用。

3. 熟悉稳压电路的性能指标及测试方法。

4. 提高动手实践能力，培养解决实际问题的能力。

二、实验原理直流稳压电源是将交流电源（如市电220V）转换为稳定的直流电压的装置。

它主要由变压器、整流电路、滤波电路和稳压电路组成。

1. 变压器：将高压交流电降压为适合整流电路的低压交流电。

2. 整流电路：利用二极管的单向导电性，将交流电转换为脉动的直流电。

3. 滤波电路：滤除整流电路输出的脉动直流电中的高频谐波，得到较为平滑的直流电。

4. 稳压电路：将滤波后的直流电压稳定在一个特定的值，不受输入电压和负载变化的影响。

三、实验仪器与设备1. 直流稳压电源实验箱2. 万用表3. 示波器4. 面包板5. 连接线四、实验内容与步骤1. 搭建实验电路：- 按照实验电路图连接变压器、整流电路、滤波电路和稳压电路。

- 使用面包板搭建电路，确保连接正确无误。

2. 测量输入电压：- 使用万用表测量变压器输出电压，记录数据。

3. 测量整流电路输出电压：- 使用万用表测量整流电路输出电压，记录数据。

4. 测量滤波电路输出电压：- 使用万用表测量滤波电路输出电压，记录数据。

5. 测量稳压电路输出电压：- 使用万用表测量稳压电路输出电压，记录数据。

6. 分析实验结果：- 比较测量数据，分析实验结果，得出结论。

五、实验结果与分析1. 变压器输出电压：根据实验数据，变压器输出电压应与设计值相符。

2. 整流电路输出电压：整流电路输出电压应比变压器输出电压低，且应为脉动直流电压。

3. 滤波电路输出电压：滤波电路输出电压应比整流电路输出电压平滑，但仍有纹波存在。

4. 稳压电路输出电压：稳压电路输出电压应稳定在一个特定的值，不受输入电压和负载变化的影响。

六、实验总结通过本次实验，我们了解了直流稳压电源的工作原理及设计方法，掌握了直流稳压电源的组成和各部分的作用，熟悉了稳压电路的性能指标及测试方法。

直流稳压电源设计实验报告直流稳压电源设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，其作用是将交流电转换为稳定的直流电供给电子设备使用。

本实验旨在设计并制作一台直流稳压电源，通过实验验证其稳压性能和可靠性。

一、实验目的本实验的主要目的是设计并制作一台具有稳压功能的直流电源，通过实验验证其稳压性能和可靠性。

二、实验原理直流稳压电源的设计原理是通过稳压电路对输入电压进行调节，使输出电压保持在设定的稳定值。

常见的稳压电路有线性稳压电路和开关稳压电路。

其中，线性稳压电路通过调整电阻和晶体管的工作状态来实现稳压功能；开关稳压电路则通过开关管的开关动作来控制输出电压。

三、实验步骤1. 收集所需材料和器件，包括变压器、整流电路、滤波电路、稳压电路等。

2. 按照设计要求，选择合适的变压器并进行连接。

3. 设计并搭建整流电路，将交流电转换为直流电。

4. 设计并搭建滤波电路，对整流后的直流电进行滤波处理。

5. 设计并搭建稳压电路，控制输出电压的稳定性。

6. 进行电路连接和焊接，确保电路的正常工作。

7. 对设计的直流稳压电源进行实验测试，记录输出电压的稳定性和波动情况。

8. 对实验结果进行分析和总结，评估设计的直流稳压电源的性能和可靠性。

四、实验结果与分析经过实验测试，设计的直流稳压电源在输入电压波动范围内，输出电压保持了较好的稳定性。

在不同负载情况下，输出电压变化较小，满足了稳压电源的设计要求。

但在高负载情况下，输出电压稍有波动，需要进一步优化电路设计以提高稳定性。

五、实验总结通过本次实验，我深入了解了直流稳压电源的设计原理和实验操作。

在实验过程中，我遇到了一些问题，例如电路连接不牢固、元器件选型不合适等，但通过不断调试和改进，最终成功完成了实验。

通过实验，我不仅学到了理论知识，还提高了动手实践的能力。

六、实验改进和展望在今后的实验中，我将进一步改进电路设计，优化稳压电路的性能。

同时，我还将进一步研究开关稳压电路的设计原理和实验操作，以扩展自己的知识面。

直流稳压电源的设计实验报告1.引言1.1 概述直流稳压电源设计实验是电子工程领域中常见的实验项目之一。

通过该实验，我们可以掌握直流稳压电源的基本原理和设计方法，提升对电路设计和电子元器件的理解能力。

本实验报告旨在详细介绍直流稳压电源的设计过程以及实验结果的分析。

在现代电子技术中，直流电源是电子设备正常运行所必需的基本元件之一。

直流稳压电源的主要功能是将输入的交流电转换为稳定的直流电，并保持输出电压在一定范围内的稳定性。

这种稳定性对于电子设备的正常工作至关重要，因为电子器件对电压波动非常敏感，在电压不稳定的情况下，可能会导致设备损坏或不正常工作。

本次实验旨在设计一款能够提供稳定输出电压的直流稳压电源。

我们将通过选择合适的电子元器件，如变压器、二极管、电容器和稳压管等，根据电路原理和稳压原则进行电路设计。

通过实验步骤，我们将逐步搭建电路，对其进行调试和测试，并记录实验结果。

通过该实验，我们不仅能够掌握直流稳压电源的设计方法，还能够深入了解各个元器件的特性及其相互配合的重要性。

同时，我们还将对实验结果进行分析，评估设计的稳定性和可靠性，并针对改进点提出设计改进建议。

总之，本次实验报告将详细介绍直流稳压电源的设计原理、实验步骤以及实验结果的分析。

通过该实验，我们将提高电子工程实践能力，深入理解电路设计的关键要点，并为进一步的学习和研究奠定基础。

1.2文章结构文章结构：本文主要分为三个部分，即引言、正文和结论。

在引言部分，首先概述了直流稳压电源设计实验的背景和意义，并介绍了文章的整体结构。

接着明确了本实验的目的，为读者提供了阅读本文的指导方向。

在正文部分，首先详细介绍了直流稳压电源的设计原理，包括其基本概念、工作原理和关键技术。

然后，给出了实验的具体步骤，包括所需器件和材料的准备、电路的搭建和电源参数的调整等。

通过实验步骤的详细描述，读者可以了解到直流稳压电源设计的具体操作过程。

在结论部分，对实验结果进行了分析和总结。

？直流稳压电源的设计仿真实验（一）计算机仿真部分1、半波整流电路（1）从元件库中调出图所示的所有元件（注意器件参数），并连接好电路。

（2）函数发生器设置为 50Hz，220V（本实验均采用此参数）。

启动仿真按钮，用交流电压表测量变压器次级电压，并记录幅值。

将示波器接于变压器次级输出端，观察并记录整流后的波形。

~2.全波整流电路（1）从元件库中调出图所示的所有元件（注意器件参数），并连接好电路图。

（2）重复半波整流（2）中的内容。

3.桥式整流电路（1）从元件库中调出图所示的所有器件（注意器件参数），并连接好电路图。

—（2）重复半波整流（2）中的内容。

4.全波整流滤波电路（1）从元件库中调出图所示的所有元器件（注意元件参数），并连接好电路图。

（2）在电容值取10μ F 时，设置好参数，启动仿真按钮，用交流电压表测量变压器次级的电压，记录幅值。

用示波器接于变压器的次级及输出端，观察并记录整流前后的波形，并测量纹波电压的峰峰值。

（3）在电容值取100μ F，1000μ F 时，重复（2）中的内容。

！（4）在电容值取100μ F 时，将负载电阻的值分别取50Ω ，100Ω ，300Ω ，重复（2）中的内容。

（5）比较 RC 取值不同时，整流滤波的效果。

说明二者之间的关系。

全波整流滤波输入输出波形图（电容：10μ F，电阻：100Ω ）全波整流滤波输入输出波形图（电容：100μ F，电阻：100Ω ）}全波整流滤波输入输出波形图（电容：1000μ F，电阻：100Ω）全波整流滤波输入输出波形图（电容：100μ F，电阻：50Ω ）全波整流滤波输入输出波形图（电容：100μ F，电阻：100Ω ）,全波整流滤波输入输出波形图（电容：100μ F，电阻：300Ω ）在全波整流滤波电路中，电阻 R 与电容 C 的关系为：当电阻 R 一定时，电容 C 值居中时，电路的滤波效果最好；当电容 C 一定时，电阻 R 越大，电路的滤波效果越好。
