水泵说明书

水泵使用说明书范文第一章：引言本说明书是为了帮助用户正确操作和维护水泵，以确保其正常运行和高效工作。

在使用水泵之前，请务必仔细阅读本说明书，并按照其中的指导进行操作。

第二章：产品概述本款水泵是一种用于抽取、输送和增压液体的装置。

它适用于工业、农业、家庭和建筑等领域。

此外，水泵还具有自吸、自动停止和自动启动等功能，以提供便利和安全性。

第三章：产品特性1.强大的抽水能力：此水泵具有出色的抽水能力，能轻松将水从深井或地下抽取。

2.高效的输送能力：本水泵能够快速输送大量液体，提高工作效率。

3.良好的耐用性：该水泵采用高质量材料制造，具有良好的耐用性和稳定性，可长期使用。

4.自动停止和启动功能：水泵集成了自动控制系统，能够根据液位情况自动启停，减少能源消耗和维护成本。

第四章：安装及使用1.安装前准备：a.确保产品完好无损，检查配件是否齐全。

b.根据实际需要选择合适的位置，确保水泵安装牢固。

c.确保电源稳定，接地良好。

2.安装步骤：a.将水泵安装在平稳的地面上，确保泵身与地面垂直。

b.根据进、出口的连接方式，选择相应的连接管道。

c.确保连接密封牢固，防止漏水。

3.使用方法：a.将水泵插入电源插座，并将电源开关打开。

b.检查水泵的控制面板，确保开关处于正确位置。

c.打开进水阀门，使水泵进水。

当液位达到设定高度时，水泵将自动启动。

d.在使用过程中，注意观察水泵的运行情况，确保其正常工作。

第五章：维护与保养1.定期检查：每隔一段时间，用户应对水泵进行全面检查，包括电源线、连接管道、密封件等，发现问题及时修复。

2.清洁保养：定期清洁水泵的外观，防止灰尘等杂质进入水泵内部影响运行效果。

3.润滑维护：根据使用频率，定期给水泵的轴承和密封件加油或润滑，确保其灵活性和密封性。

第六章：故障排除1.水泵无法启动：a.检查是否接通电源。

b.检查电源开关是否关闭。

c.检查进水阀门是否开启。

2.水泵运行时噪音较大：a.检查水泵底座是否稳固。

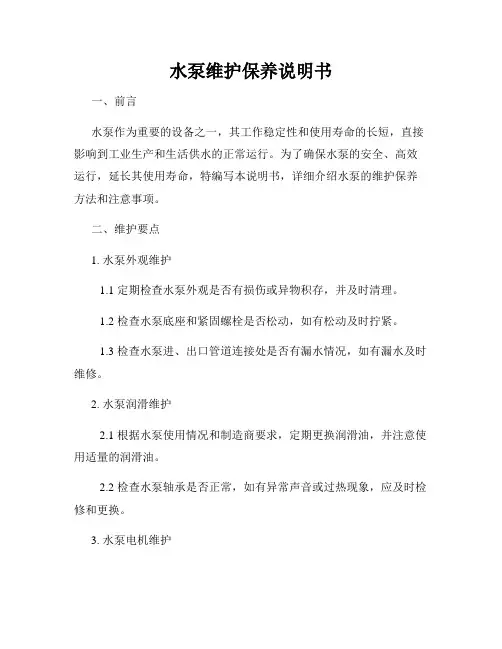

水泵维护保养说明书一、前言水泵作为重要的设备之一，其工作稳定性和使用寿命的长短，直接影响到工业生产和生活供水的正常运行。

为了确保水泵的安全、高效运行，延长其使用寿命，特编写本说明书，详细介绍水泵的维护保养方法和注意事项。

二、维护要点1. 水泵外观维护1.1 定期检查水泵外观是否有损伤或异物积存，并及时清理。

1.2 检查水泵底座和紧固螺栓是否松动，如有松动及时拧紧。

1.3 检查水泵进、出口管道连接处是否有漏水情况，如有漏水及时维修。

2. 水泵润滑维护2.1 根据水泵使用情况和制造商要求，定期更换润滑油，并注意使用适量的润滑油。

2.2 检查水泵轴承是否正常，如有异常声音或过热现象，应及时检修和更换。

3. 水泵电机维护3.1 定期检查电机绕组和接线端子是否烧毁或松动，如有问题应及时维修。

3.2 检查电机轴承是否充足润滑和正常运转，可以适当加入润滑脂。

4. 水泵清洗维护4.1 水泵停止运行后，应及时将水泵内的水和杂质排干净，保持水泵内部清洁。

4.2 水泵内部定期进行清洗，确保不会有泥沙或杂物堵塞水泵。

5. 水泵工作环境维护5.1 水泵应放置在通风、干燥的场所，防止水泵受潮腐蚀和损坏。

5.2 检查水泵周围环境是否有大量尘土和异物，保持清洁环境，避免杂物进入水泵。

6. 水泵故障排除6.1 当水泵发生故障时，应立即切断电源，停止使用，并请专业人员进行维修。

6.2 不得私自拆卸或更换水泵内部零部件，以免造成更大损害。

三、安全注意事项1. 使用和维护水泵时务必切断电源，确保自身安全。

2. 操作水泵时，不要负荷过载，防止设备损坏。

3. 对于液体输送粘度较高的工况，需选用适当的泵型，防止过度功率损耗。

4. 定期检查水泵运行情况，发现异常及时处理，避免超负荷运行。

5. 在维修或更换零部件时，必须按照操作说明进行操作，确保操作正确，免除安全隐患。

四、结语水泵作为工业和生活中必备的设备之一，正确的维护保养对其正常运行和使用寿命起着至关重要的作用。

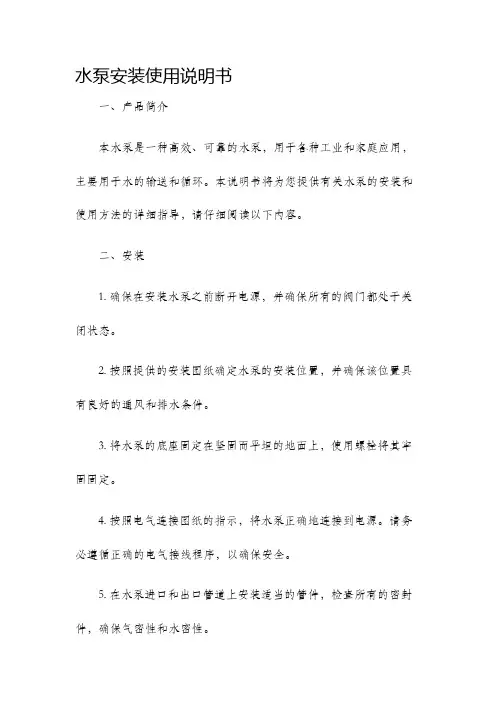

水泵安装使用说明书一、产品简介本水泵是一种高效、可靠的水泵，用于各种工业和家庭应用，主要用于水的输送和循环。

本说明书将为您提供有关水泵的安装和使用方法的详细指导，请仔细阅读以下内容。

二、安装1. 确保在安装水泵之前断开电源，并确保所有的阀门都处于关闭状态。

2. 按照提供的安装图纸确定水泵的安装位置，并确保该位置具有良好的通风和排水条件。

3. 将水泵的底座固定在坚固而平坦的地面上，使用螺栓将其牢固固定。

4. 按照电气连接图纸的指示，将水泵正确地连接到电源。

请务必遵循正确的电气接线程序，以确保安全。

5. 在水泵进口和出口管道上安装适当的管件，检查所有的密封件，确保气密性和水密性。

三、使用方法1. 在使用水泵之前，请打开相应的阀门，并确保系统压力达到正常水位。

2. 检查水泵的出口和进口是否有任何堵塞物，以避免对水泵产生不必要的负荷。

3. 打开水泵的电源，等待数分钟，确保水泵正常运行并无任何异常噪音。

4. 检查水泵的运行状态，确保其运转平稳，并根据需要调整出口压力。

5. 在使用过程中，注意观察水泵周围的温度和噪音，如有异常情况，请立即关闭电源并检查故障原因。

6. 定期清洁水泵，并检查密封件和管道连接是否正常。

四、维护保养1. 定期检查水泵的运行状态，注意观察噪音和振动情况，如发现异常，请立即停止使用并进行维修。

2. 定期清洁水泵的过滤器，并确保水泵周围没有杂物。

3. 定期检查水泵的轴承和密封件，如发现损坏或磨损，请及时更换。

4. 如需进行维护和保养，请务必断开电源，并等待水泵冷却后再进行操作。

五、安全提示1. 在操作水泵之前，务必确保已断开电源。

2. 在清洁和维护水泵时，注意避免接触水泵的运转部件，以免发生意外。

3. 定期检查电源线路的接地情况，确保安全运行。

4. 如需进行任何维修和更换部件，请务必遵循官方的维修指南或请专业人士进行操作。

六、故障排除以下为一些常见故障和可能的解决方法：1. 水泵无法启动：检查电源是否供电，检查电源线路是否有故障。

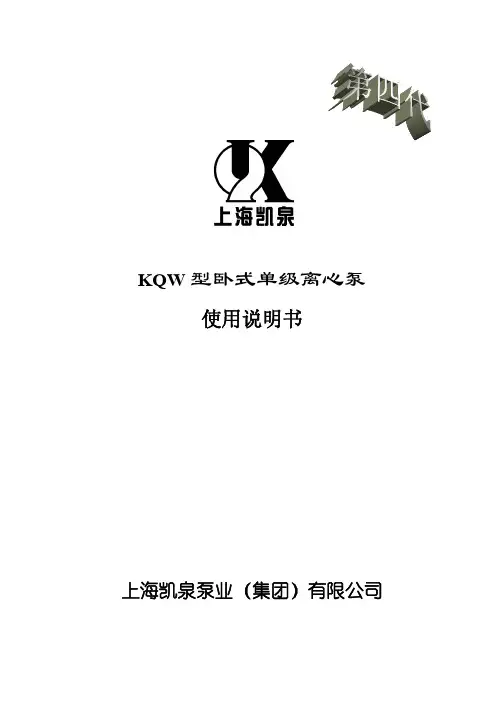

KQW型卧式单级离心泵使用说明书上海凯泉泵业（集团）有限公司安全警示泵不能在易燃、易爆的外部环境中使用，也不能抽送可燃性液体。

选泵时如遇特殊工况或特殊介质，请务必预先向我司咨询。

a. 泵必须配置良好的开关装置，接地必须可靠。

b. 严禁潮手、湿手推拉闸刀或按动按钮。

c. 对泵进行移动、修理前，务必先切断电源。

d. 外皮已损坏的电源线必须更换。

a. 泵的安装、拆卸、检查、维修必须由专业人员在仔细阅读本说明书后进行。

b. 对于安装中、大型泵的场所应具备相应的起吊装置。

起吊移动的过程中应注意人员安全及避免泵与其他设备的碰撞。

c. 泵的工作区周围须设置合适的屏障如护拦等设施，并设置警示牌，避免非工作人员及未成年人的进入。

对于本说明书中使用条件、泵的安装、起动与停车、泵的维护等章节及第23页的特别提示部分，操作人员必须认真阅读并理解。

安全标志意义：如有违反，则有爆炸或燃烧的危险如有违反，则有电击/触电的危险如有违反，则有可能对人员造成危害，或导致机器毁坏如有违反，则有可能导致机器发生故障或功能受损一、产品概述 ···································································1二、主要特点 ·······························································1三、主要用途 ·······························································1四、型号意义 ·······························································1五、使用条件 ·······························································1六、结构图 ···································································2七、泵型谱图 ·······························································3八、性能参数表 ···························································4九、安装尺寸图表 ·······················································9十、泵的安装 (15)十一、泵的安装方式 ·······················································16十二、基础尺寸图表 ·······················································18十三、起动与停车 ················································23十四、泵的维护 ················································23十五、故障原因及排除方法 ···········································24十六、管路损耗参数表 ···················································2526供货范围 ···············································封底目 录第四代KQW 与原型号KQW 、KQWR （D ）及KQNW 对照表供货范围 …………………………….....上海凯泉上海凯泉KQW 系列KQW 系列 KQW 80 / 160 – 7.5 / 2 电机极数(2极) 电机功率(7.5kW) 叶轮名义直径(160mm) 泵进出口直径(80mm) 标准卧式单级单吸离心泵保留技术更改权力六、结构图1210643578912310984567KQW40/90-0.37/2 至 KQW400/620-355/6 结构图KQW500/630-200/8 至 KQW500/860-560/8 结构图序 号数 量名 称123456789101111511118底 座泵 体叶 轮机械密封螺 塞挡水圈泵 盖电动机转向牌螺 栓序 号数 量名 称123456789101145113111泵 体叶 轮填料密封螺 塞泵 轴轴 承联轴器支 架挡水圈悬 架上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列56保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列78保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列1112保留技术更改权力上海凯泉保留技术更改权力13上海凯泉KQW系列上海凯泉KQW 系列15保留技术更改权力十、泵的安装上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列2021保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列十三、起动与停车十四、泵的维护2223保留技术更改权力十五、故障原因及排除方法上海凯泉保留技术更改权力KQW系列24上海凯泉KQW系列十六、管路损耗参数表26 27供货范围1. 泵机组、底座、安装使用说明书。

威乐WL360S回水泵说明书1、温度的设置方法短按”模式”键1次，“设定温度”闪烁。

短按“∧”键和“V”键改变"设定温度”参数。

2、延时时间的设置方法短按“模式"键2次，延时时间分钟闪烁。

短按“∧”键和"V”键改变延时时间的分钟参数。

短按"模式"键3次，延时时间秒钟闪烁。

短按“^”键和“V”键改变延时时间的秒钟参数。

3、水流参数的设置方法短按“模式"键4次，水流启动秒数开始闪烁。

短按“∧"键和“V”键改变水流启动秒数的数字参数。

短按“模式"键5次，水流停止秒数开始闪烁。

短按"∧”键和"V”键改变水流停止秒数的数字参数。

4、智能模式的设置方法长按“模式"键5秒钟，主控板显示“空气能、太阳能、容积式热水器智能模式专用模式”表示已进入专用模式，此时当前温度闪烁，这时可以调节水箱温度设定参数。

5、智能增压的设置方法长按“∧”键5秒钟，显示“增压模式”及“一一:一一”，表示自动增压模式已启动，如需取消增压模式，长按“∧”键5秒钟，屏幕显示“02:30”表示已退出增压模式。

6、自动功能的设置方法长按“V”键5秒钟，显示“全自动模式”及“00:00”，表示全自动模式已启动，如需取消全自动模式，长按“V"键5秒钟，屏幕显示“02:30”表示已退出全自动模式(全自动模式又称纯温控模式) 威乐循环泵各个按键的功能：1、开关键：短按为“开机、停机或确认”功能，长按为“关机”功能(默认值为停机状态)2、模式键：短按为“简单功能调节”，长按为“隐藏功能F1-F9代码调节(默认值为水控状态)F1：“温度”模式，默认值为F1开启，(不显示F1表示正负2度温差)。

F2：“防冻”模式，默认值为F2强制开启，低于2度自动启动,高于5度自动停止。

F3：“度假”模式，默认值为F3关闭,限水控模式，在11:58分自动工作1分钟。

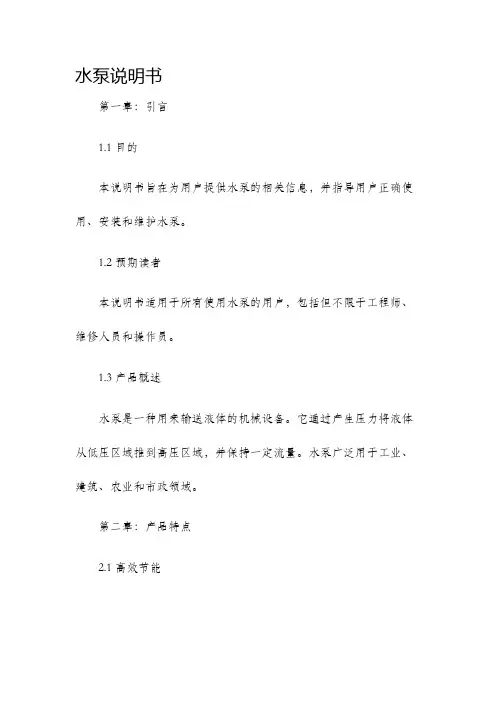

水泵说明书第一章：引言1.1 目的本说明书旨在为用户提供水泵的相关信息，并指导用户正确使用、安装和维护水泵。

1.2 预期读者本说明书适用于所有使用水泵的用户，包括但不限于工程师、维修人员和操作员。

1.3 产品概述水泵是一种用来输送液体的机械设备。

它通过产生压力将液体从低压区域推到高压区域，并保持一定流量。

水泵广泛用于工业、建筑、农业和市政领域。

第二章：产品特点2.1 高效节能本产品采用先进的水泵技术，能够实现高效、节能的液体输送。

具有高效排水、低功耗等特点，可有效降低能源消耗。

2.2 高扬程水泵具有较高的扬程能力，可以输送液体到较远的地方，满足用户远距离输送液体的需求。

2.3 可靠性本产品采用高品质的材料和先进的制造工艺，具有较高的可靠性。

稳定性高，寿命长，能够适应各种恶劣的工作环境。

2.4 方便维护水泵设计合理，易于维护。

用户能够方便地进行清洁、维修和更换零部件。

第三章：安全操作3.1 使用环境请在符合使用要求的环境下使用水泵，确保工作环境干燥、通风良好，并避免人员密集或易燃易爆物品附近使用。

3.2 安全防护在使用水泵时，请确保戴上适当的防护设备，避免因接触液体而造成身体伤害。

在维修或更换零部件时，务必断开电源，并遵守有关安全操作规定。

3.3 避免干转在启动水泵前，请确保泵体内液体充满，避免空转造成泵体损坏。

第四章：使用方法4.1 安装在安装水泵前，请确保选址合适，并遵循安装要求。

安装时请注意水泵的方向、固定和密封，确保水泵可以正常运行。

4.2 启停正确操作开关，启动水泵，并根据需要调整流量和扬程。

在停止运行前，请确保水泵内的液体排空，并关闭电源。

4.3 维护保养定期对水泵进行维护保养，包括清洗泵体、润滑零部件等。

如发现异常情况，应及时检查和维修，确保水泵的正常运行。

第五章：故障排除5.1 常见故障本章节列举了水泵常见的故障情况，并针对不同的故障提供了解决方法。

用户可以通过对照故障现象和解决方法，快速排除故障。

水泵设备使用说明书使用说明书一、产品概述本使用说明书旨在帮助用户正确、安全地使用水泵设备。

请仔细阅读本手册，并按照指导进行操作。

二、产品特点1. 高效、节能：水泵设备采用先进的技术，具有高效节能的特点，能够有效提供所需的水流量。

2. 稳定可靠：水泵设备结构坚固，使用材料经过精细选择，确保设备的稳定性和可靠性。

3. 易于安装：水泵设备提供详细的安装指南，用户只需按照说明进行简单安装即可。

三、安全注意事项1. 在进行任何操作和维护之前，务必切断电源，并确保设备停止运行。

2. 请勿在没有专业人员指导的情况下拆卸、维修或改装设备，以免造成损坏或人身伤害。

3. 请勿长时间连续运行水泵设备，以免过热引起故障。

4. 在清洁设备时，务必避免水淋入电机或电子部件中，以免触电或引起短路。

四、设备安装1. 安装环境：选择平整、通风良好的安装环境，确保设备正常运行。

2. 固定设备：使用相应的固定装置将设备牢固地固定在地面上，以防设备震动或倾倒。

3. 接线连接：根据提供的接线图进行正确的接线连接，确保连接牢固、接触良好。

4. 排水处理：确保设备出水口与下水管道连接正确，避免堵塞或漏水。

五、操作指南1. 启动设备：按下启动开关，设备将开始运行，同时注意观察设备运行情况是否正常。

2. 流量控制：根据需要，调节设备的流量控制阀，以达到所需的水流量。

3. 运行状态监测：定期检查设备的运行状态，如发现异常应及时维修或咨询专业技术人员。

4. 关闭设备：操作完成后，请按下停止开关，并切断电源，确保设备停止运行。

六、维护保养1. 定期清洁：根据使用情况，定期清洁设备外表面和滤网，保持设备的清洁和畅通。

2. 润滑保养：定期检查设备的润滑情况，必要时加注适量的润滑油，确保设备正常运转。

3. 故障排除：如果设备出现故障，请立即停止使用，并联系专业技术人员进行检修或维修。

七、售后服务若在使用过程中遇到任何问题或需要相关咨询，请及时联系我们的售后服务团队，我们将尽快为您提供解决方案。

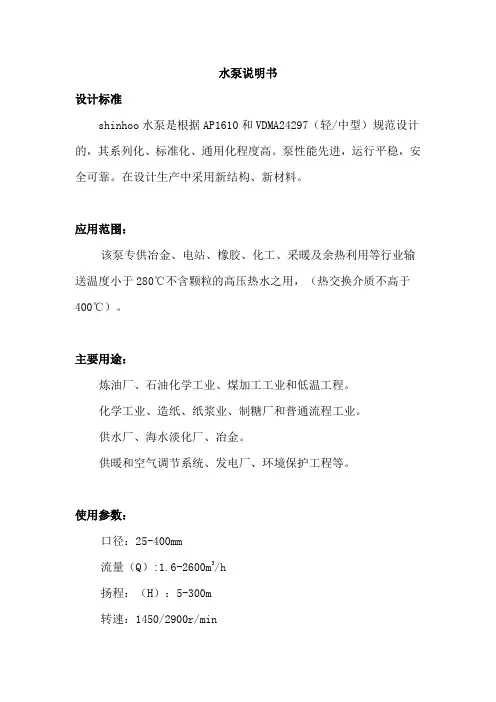

水泵说明书设计标准shinhoo水泵是根据AP1610和VDMA24297（轻/中型）规范设计的，其系列化、标准化、通用化程度高。

泵性能先进，运行平稳，安全可靠。

在设计生产中采用新结构、新材料。

应用范围：该泵专供冶金、电站、橡胶、化工、采暖及余热利用等行业输送温度小于280℃不含颗粒的高压热水之用，（热交换介质不高于400℃）。

主要用途：炼油厂、石油化学工业、煤加工工业和低温工程。

化学工业、造纸、纸浆业、制糖厂和普通流程工业。

供水厂、海水淡化厂、冶金。

供暖和空气调节系统、发电厂、环境保护工程等。

使用参数：口径：25-400mm流量（Q）:1.6-2600m3/h扬程：（H）：5-300m转速：1450/2900r/min型号说明：150R-35R：R型热水循环泵150：泵吸入口直径（mm）35：泵的总扬程（m）一、泵的安装1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。

2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上，并用水平仪校正底座，应严格检查泵轴和电机轴的同心度，联轴器外圆偏移允差0.1毫米，两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3毫米。

3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受，检查管路，仪表等接口处密封是否良好。

二、泵的使用1、启动1）、准备必要的工具2）、检查悬架体储油室之油位，应控制在油位计中心线2毫米左右的位置上。

3）、检查电动机的转动方向是否与泵的转向相符，严禁反转。

4）、用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无磨擦声和异物滚动等杂音，如有应设法排除。

5）、关闭吐出管道闸阀及出口压力表、排净泵内空气，使泵内和吸入管内充满液体。

6）、输送液体温度高于80℃时，泵要均匀预热，即用输送的高温液体注入泵体，打开各处的冷水管和密封室泄漏量控制旋塞，检查其流动情况及温度。
