PACTware TM应用- 7(仅供参照)一、 VEGA-DTM的窗口格对所有的 VEGA仪表的 DTM由一条菜单条和三个地区构成:231、导航地区显示被连的接仪表和翻开的DTM 的一些数据和状态。
在导航中对于参数部分,依赖被连结的仪器一个树状参数被显示。
经过选择进入树状参数,想要的参数将会在参数地区中显示出来。
能够对参数进行改正。
(在左下角有丈量值的显示)。
导航地区菜单栏的前方假如有 + 号,标记该菜单栏还有下一级菜单用鼠标左键点击 + 号,使之变成–号,就会睁开有关的下一级菜单2、参数地区在这里,能够显示所有仪器的数据并且能对传感器的参数调整做必需的改正。
在左下角有丈量值的显示。
经过选择参数部分的功能块按钮或选择导航部分的树状菜单栏调整参数页面。
.3、信息地区信息地区由经过精选的几个文件卡片部分构成。
确立传感器连结的显示部分几个功能块按钮:阻尼时间、最大最小调整、线性化、电流输出、显示等二、参数调整(修悔过的参数用保存到传感器上)1、“ Basic adjustment ”基本调整在 Sensor tag栏,能够为传感器做一个标记,如:“1#原煤仓”。
在 Units of measurement丈量单位栏,保存默认值m 。
Min./Max. adjustment( 量程调整 )" Basic adjustment–Min-Max Adjustment"(设置物位百分比的距离)VEGAPULS、VEGASON、VEGAFLEX传感器是距离丈量仪表,它们丈量的是(传感器)到产品之间的距离而其实不是直接的物位。
为了显示这个物位,丈量距离对应物位百分比的分派一定进行。
借助这一调整,物位被计算出来。
相同传感器的工作范围是从最大限制到所需的范围。
这些设置的始点是 "Sensor reference plane"(传感器基准面),比如FLEX62 传感器安装螺纹的根部。
产品选型手册雷达式物位测量仪表液位测量VEGAPULS WL 61, 61, 62, 63, 65, 66目录目录1 测量原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (3)2 仪表类型一览表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 仪表选型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .64 选型规则. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 外壳. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 电子部件 - 4 … 20 mA/HART –两线制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118 电子部件 - 4 … 20 mA/HART –四线制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129 电子部件– Profibus PA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (13)10 电子部件 - Foundation Fieldbus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1411 电子部件-, Modbus-, Level Master-协议. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (15)12 设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . (16)13 尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (17)14 选型代码 (18)请注意防爆应用的安全说明防爆应用,需要注意相关的安全说明,可在V E G A公司的网站 上,在"Down loads - Approvals" 下面找到。
PACT ware TM应用-7使用 PACT ware TM VEGA DTM调试FLEX60 PULS60 SON60(仅供参考)一、VEGA-DTM的窗口格对所有的VEGA仪表的 DTM由一条菜单条和三个区域组成:2131、导航区域显示被连的接仪表和打开的 DTM 的一些数据和状态。
在导航中对于参数部分,依靠被连接的仪器一个树状参数被显示。
通过选择进入树状参数,想要的参数将会在参数区域中显示出来。
可以对参数进行修改。
(在左下角有测量值的显示)。
导航区域菜单栏的前面如果有 + 号,标志该菜单栏还有下一级菜单用鼠标左键点击 + 号,使之变为–号,就会展开相关的下一级菜单2、参数区域在这里,可以显示所有仪器的数据并且能对传感器的参数调整做必要的修改。
在左下角有测量值的显示。
通过选择参数部分的功能块按钮或选择导航部分的树状菜单栏调整参数页面。
.几个功能块按钮:阻尼时间、最大最小调整、线性化、电流输出、显示等3、信息区域信息区域由经过挑选的几个文件卡片部分组成。
确定传感器连接的显示部分二、参数调整(修改过的参数用保存到传感器上)1、“Basic adjustment”基本调整在Sensor tag栏,可以为传感器做一个标记,如:“1#原煤仓”。
在Units of measurement测量单位栏,保留默认值 m 。
Min./Max. adjustment (量程调整)" Basic adjustment – Min-Max Adjustment" (设置物位百分比的距离)VEGAPULS、VEGASON、VEGAFLEX 传感器是距离测量仪表,它们测量的是(传感器)到产品之间的距离而并不是直接的物位。
为了显示这个物位,测量距离对应物位百分比的分配必须进行。
借助这一调整,物位被计算出来。
同样传感器的工作范围是从最大限制到所需的范围。
这些设置的始点是"Sensor reference plane"(传感器基准面),例如FLEX62传感器安装螺纹的根部。
使用PACT ware TM VEGA DTM调试FLEX60 PULS60 SON60(仅供参考)一、VEGA-DTM的窗口格对所有的VEGA仪表的 DTM由一条菜单条和三个区域组成:1、导航区域显示被连的接仪表和打开的 DTM 的一些数据和状态。
在导航中对于参数部分,依靠被连接的仪器一个树状参数被显示。
通过选择进入树状参数,想要的参数将会在参数区域中显示出来。
可以对参数进行修改。
(在左下角有测量值的显示)。
导航区域菜单栏的前面如果有 +号,标志该菜单栏还有下一级菜单123 PACT ware TM应用-7用鼠标左键点击 + 号,使之变为–号,就会展开相关的下一级菜单2、参数区域在这里,可以显示所有仪器的数据并且能对传感器的参数调整做必要的修改。
在左下角有测量值的显示。
通过选择参数部分的功能块按钮或选择导航部分的树状菜单栏调整参数页面。
.几个功能块按钮:阻尼时间、最大最小调整、线性化、电流输出、显示等3、信息区域信息区域由经过挑选的几个文件卡片部分组成。
确定传感器连接的显示部分二、参数调整(修改过的参数用保存到传感器上)1、“Basic adjustment”基本调整在Sensor tag栏,可以为传感器做一个标记,如:“1#原煤仓”。
在Units of measurement测量单位栏,保留默认值 m 。
1.1 Min./Max. adjustment (量程调整)" Basic adjustment – Min-Max Adjustment" (设置物位百分比的距离)VEGAPULS、VEGASON、VEGAFLEX 传感器是距离测量仪表,它们测量的是(传感器)到产品之间的距离而并不是直接的物位。
为了显示这个物位,测量距离对应物位百分比的分配必须进行。
借助这一调整,物位被计算出来。
同样传感器的工作范围是从最大限制到所需的范围。
这些设置的始点是"Sensor reference plane"(传感器基准面),例如FLEX62传感器安装螺纹的根部。

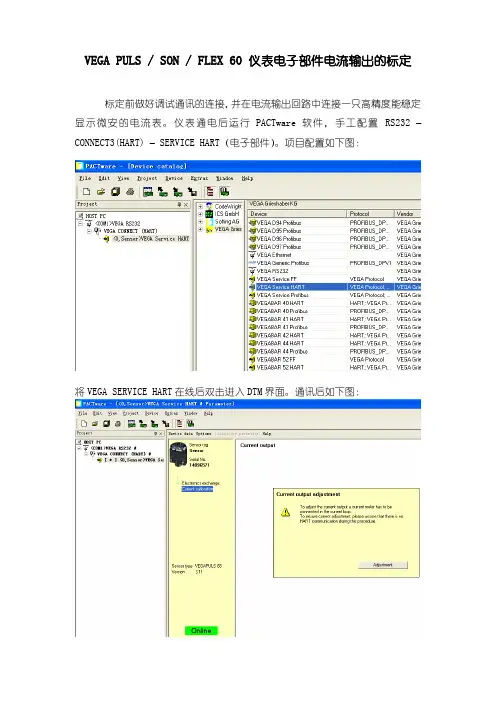

VEGA PULS / SON / FLEX 60 仪表电子部件电流输出的标定
标定前做好调试通讯的连接,并在电流输出回路中连接一只高精度能稳定显示微安的电流表。
仪表通电后运行PACTware软件,手工配置RS232 –CONNECT3(HART) – SERVICE HART(电子部件)。
项目配置如下图:
将VEGA SERVICE HART在线后双击进入DTM界面。
通讯后如下图:
如PACTware软件的版本是2.40的,上图导航菜单中的Corrent calibration选项可能不出现,需按照下图输入口令:servicedtm
选择导航菜单中的Corrent calibration项,界面如下:
选择Adjustment后,将电流表的当前显示值以微安为单位输入下图框中:如19202
86899866
选择Next后将电流表的显示值以微安为单位输入下图框中:如7526
选择Next后出现模拟值请与电流表对比,如下图的20.000mA
OK结束。

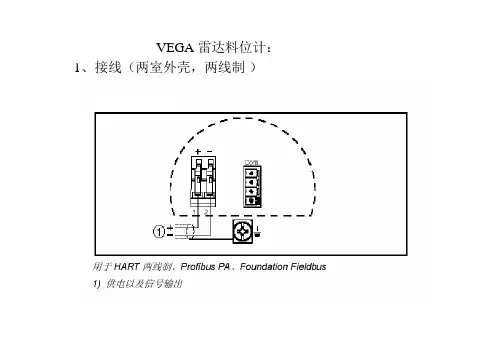

VEGA雷达料位计:1、接线(两室外壳,两线制)
2、调试
通过显示/调整模块PLICSCOM 进行调试。
PLICSCOM是可以插接的显示/调整工具,专门用于VEGA的PLICS系列传感器。
在传感器上PLICSCOM可以分四个角度安装(每次旋转90°)。
仪表调试通过4个按键,并且有很清楚的液晶显示菜单和测量值。
调试菜单的语言可选。
调试后,PLICSCOM 一般就只用于显示,透过玻璃视窗可以非常清楚地读出测量值。
1 液晶显示
2 显示菜单号
3 按键
• [ OK ]键 - 选择菜单 - 确认所选菜单 - 编辑参数- 存储数值•[->]键 - 改变菜单 - 选择子菜单 - 选择编辑位置
3、错误代码
E013是故障代码,表示仪表检测不到有效信号,出现E013有以下几种情况:
1.含碱蒸汽在天线上冷凝或结疤很严重时,使得天线发不出信号;
2.蒸汽太大,信号无法穿透蒸汽到达料位。
或泡沫太厚,信号无法穿透泡沫到达料位;
3.测量范围设置太小,当料位在测量范围之外时显示E013;
4.没有测量值传感器处于预热险阶段传感器没有找到回波;?E017:最大调整与最小调整之间的差值太小。
重新进行最小调
整和最大调整,增大差值
?E036:当前软件不能运行。
进行软件升级或将登记表退回修理?E041:硬件故障,电子部件故障。
更换仪表或退回修理。

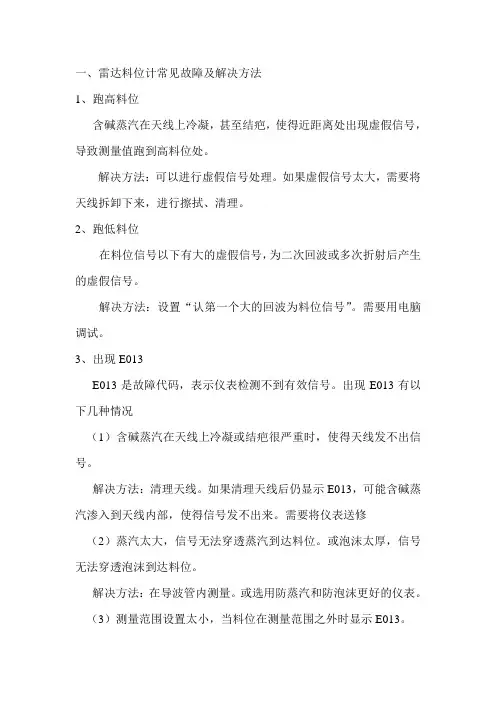

一、雷达料位计常见故障及解决方法1、跑高料位含碱蒸汽在天线上冷凝,甚至结疤,使得近距离处出现虚假信号,导致测量值跑到高料位处。
解决方法:可以进行虚假信号处理。
如果虚假信号太大,需要将天线拆卸下来,进行擦拭、清理。
2、跑低料位在料位信号以下有大的虚假信号,为二次回波或多次折射后产生的虚假信号。
解决方法:设置“认第一个大的回波为料位信号”。
需要用电脑调试。
3、出现E013E013是故障代码,表示仪表检测不到有效信号。
出现E013有以下几种情况(1)含碱蒸汽在天线上冷凝或结疤很严重时,使得天线发不出信号。
解决方法:清理天线。
如果清理天线后仍显示E013,可能含碱蒸汽渗入到天线内部,使得信号发不出来。
需要将仪表送修(2)蒸汽太大,信号无法穿透蒸汽到达料位。
或泡沫太厚,信号无法穿透泡沫到达料位。
解决方法:在导波管内测量。
或选用防蒸汽和防泡沫更好的仪表。
(3)测量范围设置太小,当料位在测量范围之外时显示E013。
解决方法:在量程不变的情况下,延长仪表工作范围。
需要用电脑调试。
二、仪表维护需要注意的问题1、注意防水防蒸汽注意仪表表壳的密封,特别是接线口的密封。
避免仪表被水浸泡。
2、防表壳机械损坏表壳是仪表中的脆弱部位,特别是塑料表壳,在仪表安装、拆卸、搬运时避免用力过猛,损坏表壳。
平时运行时,也要注意保护表壳,防外力损伤。
3、注意接地信号线采用屏蔽电缆,要两端接地。
4、避免带电拆接线在给仪表接线或拆线时,不论是220V供电还是24V直流供电,都要断电操作。
这样可以避免短路,也可延长仪表电子部件的使用寿命。
5、防结疤对于易结疤的介质,要定期清理仪表,防止结疤过重,把天线堵死。
更要避免料位过高,淹没天线。
雷达物位计选型说明北京中世威科仪表有限公司目录一智能雷达液位计1.产品概述••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1 2.仪表介绍•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2 3.安装指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 4.导波管内的测量•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9 5.导波管的设计指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••11 6.虚假回波•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12 7.典型的安装错误•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13 8.仪表尺寸••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••15 9.法兰外形尺寸图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16 10.发射角和虚假反射•••••••••••••••••••••••••••••••••••••••••••••••••••••••••17 11.仪表线性•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••18 12.测量条件•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 13.接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 14.调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 15.技术数据•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21 16.产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22二导波雷达物位计1.产品概述•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25 2.仪表介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••26 3.安装指南••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••27 4.接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 5.调试•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 6.仪表尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••31 7.仪表线性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••32 8.技术参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••33 9.产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••34三现场信号显示器KT60011.液晶显示仪表技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••35 2.壳体技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 3.性能•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 4.现场信号显示器选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••35 物位计选型参数表••••••••••••••••••••••••••••••••••••••••••••••••••••••••••36一智能型雷达物位计1.产品概述1.1简介KTRD80系列传感器是先进的雷达式物位测量仪表,测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4…20mA模拟信号。
1 测量原理及产品简介测量原理发射功率很低的极短的微波脉冲通过天线系统发射并接收。
雷达波以光速运行。
运行时间可以通过电子部件被转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使存在虚假反射的时候,最新的微处理技术和独一无二的ECHOFOX-软件也可以准确地分析出物位回波。
通过输入容器尺寸,可以将上空距离值转换成与物位成正比的信号。
仪表可以空仓调试。
在固体测量中的应用对于这样的应用,可以使用K-频段的高频传感器。
由于信号的聚焦效果非常好,料仓内的安装物或仓壁的粘附物都不会影响测量。
高灵敏的电子部件使得物位测量更加精准,测量范围最大可达75米。
这种测量方法不受粉尘、入料噪音、气流或温度变化的影响。
应用领域包括:炼钢、采矿、食品、塑料加工等等。
输入参数测量过程连接和被测介质表面之间的举例。
基准面是法兰的密封面。
1 基准面2 测量参数,最大测量距离3 天线长度4 可用的测量范围2 仪表一览图VEGAPULS67VEGAPULS 68 VEGAPULS SR 68应用固体介质 固体介质,过程条件恶劣 固体介质,过程条件恶劣最大测量范围15米 75米 30米 天线/材料全部塑封的天线/PVDF 喇叭口天线、抛物线式天线/不锈钢316L 喇叭口天线/不锈钢316L 过程连接/材料龙门框或法兰/不锈钢304或聚丙烯 螺纹1½A ,符合DIN 3852-A 或法兰连接 螺纹1½A ,符合DIN 3852-A 或法兰连接 过程温度-40…+80°C -200…+450°C -20…+250°C 过程压力-1…+2bar/-100…+200kPa -1…+160bar/-100…+16000kPa -1…100 bar/-100…10000 kPa 测量偏差±2mm ±2mm ±2mm 频率范围K – 频段 K – 频段 K – 频段 信号输出 • 4…20mA/HART – 两线制• 4…20mA/HART – 四线制• Profibus PA• Foundation Fieldbus • 4…20mA/HART – 两线制 • 4…20mA/HART – 四线制 • Profibus PA • Foundation Fieldbus• 4…20mA/HART – 两线制 • 4…20mA/HART – 四线制 • Profibus PA • Foundation Fieldbus 显示/设定 • 调整显示模块PLICSCOM • 调试软件PACTware • 显示仪表VEGADIS61 • 显示仪表VEGADIS62 • 调整显示模块PLICSCOM• 调试软件PACTware• 显示仪表VEGADIS61• 显示仪表VEGADIS62• 调整显示模块PLICSCOM • 调试软件PACTware • 显示仪表VEGADIS61 • 显示仪表VEGADIS62 许可证 • ATEX 防爆许可证 • IEC 防爆许可证 • 船用许可证 • 溢出保护 • FM • CSA• ATEX 防爆许可证• IEC 防爆许可证• 船用许可证• 溢出保护• FM• CSA • ATEX 防爆许可证 • IEC 防爆许可证 • CSA3 仪表选型应用范围VEGAPULS 67VEGAPULS67适用于测量固体介质的物位。
目录目录1 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 型号概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 选择仪表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64 选择标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 外壳概貌. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 86 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97 电子部件 - 4 … 20 mA/HART - 两线制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108 电子部件 - 4 … 20 mA/HART - 四线制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .119 电子部件 - Profibus PA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1210 电子部件 - Foundation Fieldbus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1311 电子部件 - Modbus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1412 操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1513 尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16用于防爆场合时,请遵守专门针对防爆的安全手册,您可以在 下载,仪表发货也会随货附上。
EL 8 - 34707-EN-160216VEGA Grieshaber KG, Am Hohenstein 113, 77761 Schiltach/Germany, Specification sheetEL 8Conductive rod electrodeApplication areaThe rod electrode EL 8 is a universal level switch for conductive liquids. The instrument is ideal as overfill and dry run protection in conjunction with VEGATOR 256C and VEGATOR 632 signal conditioning instru-ments.Y our benefit• Price-favourable level detection• Simple installation in tight spaces thanks to small sensor dimensions FunctionThe instruments are used for level detection in conductive liquids. A VEGATOR 256 C or 632 is required for operation of the conductive probe. When the probe is immersed, a slight alternating current flows and is detected, evaluated and converted into a switching command by the signal conditioning instrument. The switching point is determinedvia the mounting position or the length of the respective probe.Process temperature -10 … +60 °C (+14 … +140 °F)Ambient, storage and transport temperature -40 … +80 °C (-40 … +176 °F)Voltage supplyVia the connected signal conditioning instrumentMaterialsThe wetted parts of the instrument are made of steel. The probe insula-tion is made of PE.Y ou will find a complete overview of the available materials and seals in the "configurator" on our homepage at /configurator .Housing versionsThe housing is made of plastic (EPDM).It is available with protection rating up to IP 50.Electronics versionsThe probe is operated with external processing. The connected signal conditioning instrument powers the probe and provides a switching signal.Specification sheet OperationY ou can find the setup procedure for EL 8 in the operating instructionsEL 8 - 34707-EN-160216VEGA Grieshaber KG, Am Hohenstein 113, 77761 Schiltach/Germany, 。
导波雷达物位计测量原理导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
输入反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。
正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速因空罐的距离E已知,则物位L为:L=E-D输出通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。
对应于4-20mA输出。
产品简介:测量范围说明:H----测量范围 L----空罐距离 B----顶部盲区E----探头到罐壁的最小距离顶部盲区是指物料最高料面与测量参考点之间的最小距离。
底部盲区是指缆绳最底部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意:只有物料处于顶部盲区和底部盲区之间时,才能保证罐内物位的可靠测量。
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。
同轴管式探头只适用于液体物体。
安装位置:尽量远离出料口和进料口。
对金属罐和塑料罐,在整个量程范围内不碰壁。
如果是金属罐,物位仪表不要安装在罐的中央。
建议安装在料仓直径的1/4处。
缆式探头或杆式探头离罐壁最小距离不小于30厘米。
探头底部距罐底大约30mm。
探头距罐内障碍物最小距离不小于200mm。
如果容器底部是锥型的,传感器可以安装罐顶中央,这样可以一直测量到罐底。
特点:可以测量介电常数大于等于1.4的任何介质。
一般用于测量粘度≤500cst而且不容易产生粘附的介质。
杆式雷达最大量程可以达到6米。
对蒸汽和泡沫有很强的抑制能力,测量不受影响。
对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量。
