(完整word版)电力拖动控制线路与技能训练期末试题

电力拖动控制线路与技能训练试卷及答案第二学期期末试卷二《电力拖动控制线路与技能训练》适用班级：出题人：一．判断题，对的打“√”，错的打“×”（每题1分，共60分）1、熔断器的额定电流与熔体的额定电流含义相同。

（）2、当熔体的规格过小时，可用多跟小规格的熔体并联代替一根大规格的熔体。

（）3、在更换新的熔体时，不能轻易改变熔体的规格，更不准随便使用铜丝或铁丝代替熔体。

（）4、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。

( )5、低压断路器中电磁脱扣器的作用是实现失压保护。

( )6、倒顺开关外壳上的接地螺钉应可靠接地。

（）7、按下复合按钮时，其常开触头和常闭触头同时动作。

（）8、当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。

（）9、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。

（）10、接触器触头的常开和常闭是指电磁系统味通电动作前触头的状态。

（）11、直流接触器铁心端面不需要嵌装短路环。

（）12、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。

（）13、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难。

（）14、运行中的交流接触器，其铁心端面不允许涂油防锈。

（）15、JZ7-4A型中间继电器有4对常开触头、4对常闭触头。

（）16、当电路发生短路或过载故障时，过电流继电器的触头即动作。

（）17、电路正常工作时，欠电流继电器的衔铁与铁心始终是吸合的。

（）18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。

（）第1页，共4页19、JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通用的。

（）20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。

（）21、只要超过热继电器的整定电流，热继电器就会立即动作。

（）22、熔断器和热继电器都是保护电器，两者可以互相代用。

（）23、带断相保护装置的热继电器只能对电动机作断相保护，不能做过载保护。

《电力拖动与控制线路》期末复习题（一）（参考答案）班级：姓名：一、写出下列元器件的图形符号及文字符号二、简答题1、电力拖动有哪些组成部分？答：电力拖动是电动机拖动生产机械运转的统称。

它通常由电动机、控制电路、保护电器与生产机械及传动装置组成。

2、试解释正反转控制线路中联锁触头怎样放置，其作用是什么？答：在正反转控制电路中，为了避免接触器KM1和KM2的主触点同时闭合而造成电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭触点，而在反转控制电路中串接了正转接触器KM1的常闭触点。

这样，当KM1得电动作时，串接在反转控制电路中的KM1常闭触点分断，切断了反转控制电路，保证了KM1主触点闭合时，KM2主触点不能闭合。

同样，当KM2得电动作时，其KM2的常闭触点分断，切断了正转控制电路，从而可靠地避免了两相电源短路事故的发生。

3、电力拖动中，在主电路上已安装了熔断器进行了保护，为什么还要装热继电器？答：电力拖动中，在主电路中安装熔断器是为了对电路进行短路保护，而安装热继电器是为了对电动机进行过载保护。

由于热继电器与熔断器在控制电路中所起作用不同，不能互相替代，所以在电路中已安装了熔断器进行短路保护，还要安装热继电器对电动机进行过载保护。

4、下图是电动机接线盒内接线桩的实际布置图，画出电动机Y形接法及△接法的连接方法。

三、分析与改正试分析图中各电路的错误，工作时会出现什么现象？如何改进？四、常用低压电器选择（要求能根据不同的电动机功率进行选择）某机床电动机型号为Y-132M-2，额定功率为7.5KW，额定电压为380V，额定电流14.32A，△联结，启动电流为额定电流的6倍，现用按钮和接触器控制其单向运转，并有过载保护装置和短路保护装置熔断器。

（1）画出该电路图。

（2）应选用什么规格的熔断器、接触器，并确定热继电器的整定值。

（注：熔断器熔体额定电流等级有15、20、25、30、35、40、50A等；交流接触器规格有CJ10-10，CJ10-20，CJ10-40等）答：(1) 控制电路图如下：(2) 电气元件的选择：①选择熔断器熔丝额定电流为I熔＝(1.5～2.5)I额≈2×14.32＝28.64 (A)则选择熔断器型号为RL1－60，熔体额定电流为30A②选择交流接触器交流接触器主触点额定电流为：I N主触头≥1.3 I N电机＝1.3×14.32＝18.62 (A)则选择交流接触器型号为CJ10－20，吸引线圈电压为380V。

电力拖动与控制期末考试卷电力拖动与控制期末考试卷一、填空题。

1、电力拖动系统由电动机、机械传动机构、生产机械的工作机构、控制设备和电源五部分组成。

2、转矩的折算是按照所传递的功率相等原则进行。

3、各轴的飞轮力矩按能量守恒原则折算。

4、典型的负载转矩有恒转矩特性、恒功率特性和通风机型特性。

5、恒转矩负载特性：与n无关，总是恒值；恒功率负载特性：与n 成反比例变化；通风机负载特性：与n2成正比例变化。

6、他励直流电动机人为机械特性分为电枢回路串联电阻的人为机械特性、改变电源电压的人为机械特性、改变磁通的人为机械特性。

7、所谓制动，就是使拖动系统从某一稳定转速很快减速停车，或是为了限制电动机转速的升高，使在某一转速下稳定运行，以确保设备和人生安全。

8、电气制动分为能耗制动、反接制动、回馈制动。

9、电气制动的优点：制动转矩大，制动时间短，便于控制，容易实现自动化。

10、他励直流电动机拖动系统机械过渡过程的三要素初始值、稳态值、机电时间常数。

11、他励直流电动机的调速方法有降压调速、串电阻调速、弱磁调速。

12、影响异步电动机的起步因素：机电时间常数Tm 和Sm 。

13、三相异步电动机的人为机械特性是指人为的改变电源参数或电动机参数而得到的机械特性。

14、三相异步电动机的制动方法有能耗制动、反接制动、回馈制动。

15、异步电动机的调速方法变转差率调速、变极调速、变频调速。

16、自控式同步电动机调速系统有：交-直-交电压型、交-直-交电流型、交-交变频同步电动机调速系统。

17、连续工作变化负载下，电动机容量选择的一般步骤1.初选电动机容量、2.校验电动机容量。

18、常用的电动机容量选择的工程方法有统计方法和类比法。

19、电磁继电器由线圈、电磁系统、反力系统和触点系统组成。

20、低压电器通常是指工作在交流1200v或直流1500v以下的电器。

21、在由低压供电系统和用电设备等组成的电路中，低压电器起控制、调节、转换、通断和保护作用。

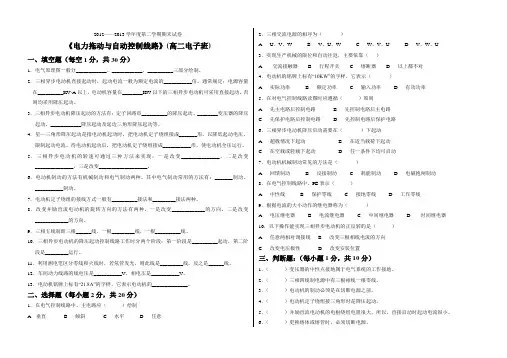

2012——2013学年度第二学期期末试卷《电力拖动与自动控制线路》(高二电子班)一、填空题（每空1分，共30分）1．电气原理图一般分____________、____________、__________三部分绘制。

2．三相异步电动机直接起动时，起动电流一般为额定电流的___________倍。

通常规定：电源容量在__________KV·A以上，电动机容量在________KW以下的三相异步电动机可采用直接起动。

否则均采用降压起动。

3．三相异步电动机降压起动的方法有：定子回路串__________的降压起动、________变压器的降压起动、____________降压起动及延边三角形降压起动等。

4．星—三角形降压起动是指电动机起动时，把电动机定子绕组接成_______形，以降低起动电压，限制起动电流。

待电动机起动后，把电动机定子绕组接成___________形，使电动机全压运行。

5．三相异步电动机的转速可通过三种方法来实现：一是改变_______________，二是改变_______________，三是改变___________________。

6．电动机制动的方法有机械制动和电气制动两种。

其中电气制动常用的方法有：_______制动、___________制动。

7．电动机定子绕组的接线方式一般有__________接法和_________接法两种。

8．改变并励直流电动机的旋转方向的方法有两种，一是改变_____________的方向，二是改变_____________的方向。

9．三相五线制即三根______线，一根_________线，一根__________线。

10．三相异步电动机的降压起动控制线路工作时分两个阶段：第一阶段是__________起动，第二阶段是_________运行。

11．利用测电笔区分零线和火线时，若氖管发光，则此线是_________线，反之是______线。

《电力拖动控制》期末考试试卷附答案一、填空（每空3分，共30分）1、低压开关主要用作隔离、（）、接通和分断等。

2、熔断器主要由熔体、熔管和( )组成。

3、JST-A系列的时间继电器，根据延时特点，可分为（）和断电延时动作型两种。

4、按在不受外力作用时触头的分合状态划分按钮分为（）、常闭按钮和复合按钮。

5、主电路是指（）的动力装置及保护电器，它通过的是电动机的工作电流，电流较大。

6、线路安装接线时，必须先接（）端、后接电源端；先接接地线，后接电源线。

7、位置开关是一种将机械信号转换为（）信号以控制运动部件动作或用作程序控制的电器。

8、三相异步电动机反转，就必须改变通入电动机定子绕组的（），即只要把接入电动机三相电源进线中的任意两相相对调接线即可。

9、交流接触器主要由电磁系统、（）、灭弧装置和辅助部件等组成。

10、热继电器的热元件要串接在（）中，常闭触头要串接在辅助电路两相中。

二、判断题（每小题2分，共20分）1、热继电器主要用于电动机的短路保护。

（）2、一般情况下，热继电器热元件的整定电流为电动机额定电流的1.1―1.5倍。

（）3、接触器除通断电路外，还是备短路和过载的保护功能。

（）4、接触器的自锁触头是一对常开辅助触头。

（）5、熔断器并联在电路中主要用作短路保护。

（）6、交流接触的铁芯端面装有短路环的目的是减少铁芯振动。

（）7、交流接触器线圈电压过高或过低都会造成线圈过热。

（）8、常闭按钮可作启动按钮使用。

（）9、原理图中，各电器画实际外形图。

（）10、中间继电器不能用来直接控制较强电流的主电路。

（）三、单选（每小题4分，共20分）1、空气阻尼式时间继电器调节延时的方法是（）。

A、调节进气孔的大小B、调节铁芯与衔铁间的气隙大小C、调节释放弹簧的松紧2、主电路的编号在电源开关的出线端按相序依次为（）。

A、U、V、WB、L1、L2、L3C、U11、V11、W113、按下复合按钮时，（）。

A、常开先闭合B、常闭先断C、常开、常闭同时动作4、热继电器的双金属片弯曲是由于（）。

09级电子电工《电力拖动控制线路与技能训练》（理论）期末试卷（2011—2012学年第一学期）班级：______ 姓名：________ 座号：_______ 成绩：________一、判断题（2X10=20分）1、为了保证三相异步电动机实现反转，正、反转接触器的主触头有时可以同时闭合。

（）2、点动控制线路已经有主、辅电路之分。

（）3、具有接触器自锁环节的控制线路，有失压和欠压保护作用。

（）4、75KW以下的电动机都可以全压启动。

（）5、双事电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机在两种转速下的旋转方向相反。

（）6、降压启动一般有两种控制：手动控制与自动控制。

（）7、启动按钮应为常闭触头，停止按钮应为常开触头。

（）8、行程开关的作用是将机械信号转换成电信号以控制电动机的工作状态，从而控制运动部件的行程。

（）9、按钮、接触器双重联锁正反转控制线路的优点是工作安全可靠，操作方便。

（）10、主电路串联的熔断器，就具有短路保护功能，且只能起短路保护作用。

（）二、简答题（7+7+6=20分）1、什么是降压启动？常见的降压启动方法有哪几种？2、什么是机械制动？常用电力制动有哪四种?3、三相界步电动机的调速方法有哪三种？笼型异步电动机的变极端调速是如何实现的？三、画图题（15+10=25分）1、画出Y-A降压启动控制线路的主电路。

2、画出时间继电器和低压断路器的符号。

四、分析题（15分）如下图所示为电动机正转控制线路，根据下列故障现象，拟定检查步骤，确定故障部分, 并提出故障处理方法。

（1）接触器KM不动作；（2）接触器KM动作，但电动机不转动；（3）接触器KM动作，电动机转动，但一松开按钮SB1,接触器复原，电动机停转；（4） 接触器有明显颤动，噪声大； （5） 电动机转动转动较慢，并有嗡嗡声。

五、设计题（20分）有一台电动机，其控制要求如下：（1）能实现正反转；（2）正反转形成联锁:（3）有 短路、过载、欠压保护。

渭南技师学院·机械工程系2015—2016学年第一学期技机电1402《电力拖动控制线路与技能训练》课程期末试题(A卷) 班级＿＿＿＿＿＿＿姓名＿＿＿＿＿分数＿＿＿一、填空题（每题0.5分，共20分）1、根据工作电压的高低，电器可分为和。

2、工作在交流额定电压 V及以下、直流额定电压V及以下的电器称为低压电器。

3、开启式负荷开关必须安装在控制屏或开关板上，且合闸状态时手柄应朝，不允许或，以防发生误合闸事故。

4、组合开关又称，其特点是体积，触头对数，方式灵活，操作方便。

5、低压断路器又叫或，简称，它集和功能于一体，在线路工作正常时，可用于不频繁地接通和分断电路；当电路中发生、和等故障时，它能自动跳闸切断故障电路，保护线路和电气设备。

6、熔断器是低压配电网络和电力拖动系统中用作的电器，使用时在被保护的电路中。

7、行程开关主要用于控制生产机械的运动、、大小或位置，是一种自动控制电器。

8、因为按钮的触头容量不超过 A，因此一般情况下不用它直接控制主电路的通断，而是在中发出指令信号去控制、继电器等电器，再由它们去控制的通断、功能转换或电器连锁。

10、空气阻尼式时间继电器根据触头的延时特点可分为和两种。

11、热继电器使用时，需要将串联在主电路中，串联在控制电路中。

12、与交流接触器相比，中间继电器的触头对数，且没有，各对触头允许通过的电流大小相同，多数 A。

13、电路图一般分为、和三部分。

14、要使三相异步电动机反转，就必须改变通入电动机定子绕组的三相电源相序，即只要把接入电动机三相电源进线中的相对调接线即可。

二、判断题（每题1分，共16分）1.HK系列刀开关没有专门的灭弧装置，不宜用于频繁操作的电路。

（）2.低压断路器中电磁脱扣器的作用是实现失压保护。

（）3.一个额定电流等级的熔断器只能配一个额定等级的熔体。

（）4.速度继电器也称为反接制动继电器。

（）5.当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。

电力拖动期末考试题及答案一、选择题1.电力拖动中常用的动力传动装置是（）。

A.电缆B.液压C.链条D.齿轮2.电动机的额定功率一般指（）。

A.电机的标称功率B.电机的最大功率C.电机的平均功率D.电机的最小功率3.电力拖动系统中，控制电路中常用的开关元件主要有（）。

A.继电器B.电磁阀C.电位器D.电容器4.对于交流电动机的起动，通常需先采用（）进行起动。

A.三相自耦变压器B.电阻起动器C.变频器起动D.星-三角起动5.电力拖动系统的控制方式有（）。

A.手动控制B.自动控制C.远程控制D.全部都是二、填空题1.电力拖动系统中常用的控制电源有（）。

2.电动机的效率可分为（）和（）两种类型。

3.电力拖动系统中，通常将电动机视作（）供给负载。

三、简答题1.请简要解释电缆的特点及其在电力拖动系统中的应用。

2.电动机的额定功率与最大功率有何区别？请举例说明。

3.请介绍一种常用的电力拖动系统控制方法，并说明其原理。

四、计算题1.某电力拖动系统中，电动机的额定功率为10 kW，效率为90%，电源电压为380V，负载的机械功率为8 kW。

试求：（1）电动机的输入功率；（2）电动机的输出功率；（3）电动机的电流。

解答：一、选择题1. D.齿轮2. A.电机的标称功率3. A.继电器4. D.星-三角起动5. D.全部都是二、填空题1.直流电源、交流电源2.峰值效率、额定效率3.电源三、简答题1.电缆具有绝缘性好、耐高温、抗老化、机械强度高等特点，常用于电力拖动系统中的动力传输。

电缆可以根据实际需求选择不同的规格和材质，以满足不同环境和负载的要求。

2.额定功率是指电动机在额定工况下能够稳定运行的功率值，即电机在标准条件下的连续运行所能输出的功率。

最大功率是指电动机在瞬态工况下能够输出的最大功率值，通常用于起动和加速过程中的瞬态负荷。

举例：一台电机的额定功率为5 kW，最大功率为10 kW。

在正常运行时，电机的实际负载为6 kW，属于额定负载范围，电机能够稳定运行。

(A卷)2005～2006学年第一学期期末试题电力拖动控制线路与技能训练（适用于04机电，考试时间90分钟，满分100分。

）姓名: 班别: 学号: 成绩:一、填空题：(请将答案填在横线上，本题共20个空，每空2分,共40分)（1)、生产机械电气控制线路图常用图、图和图表示。

（2）、在分析各种控制线路的原理时，为了简单明了，常用电器和配以少量文字说明来表达线路的工作原理。

（3）、电路图中，各电器的触头位置按电路或电器作用时的位置画出，分析原理时，应从触头的位置出发。

（4）、电动机保护措施，常用的有保护、保护、保护、过载保护、过流保护及弱磁保护。

（5）、三相异步电动机降压启动常见的方法有、、。

（6）、交流接触器主要有、、、结构组成。

二、选择题：（请将唯一正确答案的编号填入下面表格中，本题共6小题，每题3分，共18分）1、三相异步电动机过载保护用的电器是（）。

A、接触器B、熔断器C、中间继电器D、热继电器2、电气控制线路中，起（）保护作用的电器是接触器和中间继电器。

A、欠压和失压B、过载C、过流3、交流接触器主触头控制（ ）、辅助触头控制（ ）。

A 、主电路电流B 、主电路和控制电路电流C 、控制电路电流4、接触器联锁的正反转控制线路中，其联锁触点就是串接对方的接触器的（ ）。

Ａ、主触头 Ｂ、常开辅助触头 Ｃ、常闭辅助触头5、用于半导体整流元件和晶闸管短路及过载保护选用（ ）。

A 、瓷插式熔断器B 、螺旋式熔断器C 、快速式熔断器6、定子绕组作Y 形连接的电动机选用（ ）、定子绕组作△形连接的电动机选用（）。

A 、过流 B 、普通三相结构热继电器C 、电压继电器D 、三相结构带断相保护装置热继电器三、是非题：（对的打“√”，错的打“×”，填入下面表格中，共6小题，每题2分，共12分。

）（ ）（ ）（ ）（ ） （ ） （ ）四、故障分析题（本题共3小题，第1小题4分，第2、3小题6分，共10分。

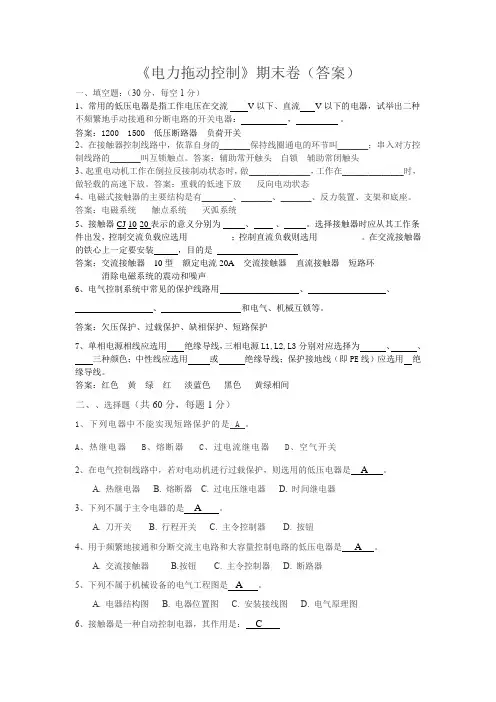

《电力拖动控制》期末卷（答案）制线路的_______叫互锁触点。

答案：辅助常开触头自锁辅助常闭触头3、起重电动机工作在倒拉反接制动状态时，做______________，工作在______________时，做轻载的高速下放。

答案：重载的低速下放反向电动状态4、电磁式接触器的主要结构是有_______、_______、_______、反力装置、支架和底座。

7、单相电源相线应选用绝缘导线，三相电源L1,L2,L3分别对应选择为、、三种颜色；中性线应选用或绝缘导线；保护接地线（即PE线）应选用绝缘导线。

答案：红色黄绿红淡蓝色黑色黄绿相间二、、选择题（共60分，每题1分）1、下列电器中不能实现短路保护的是 A 。

A、热继电器B、熔断器C、过电流继电器D、空气开关2、在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是 A 。

A. 热继电器B. 熔断器C. 过电压继电器D. 时间继电器3、下列不属于主令电器的是 A 。

A. 刀开关B. 行程开关C. 主令控制器D. 按钮4、用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是 A 。

A. 交流接触器B.按钮C. 主令控制器D. 断路器5、下列不属于机械设备的电气工程图是 A 。

A. 电器结构图B. 电器位置图C. 安装接线图D. 电气原理图6、接触器是一种自动控制电器，其作用是： CA．不频繁地接通或断开电路B．频繁地接通或断开电路，但不具备任何保护功能。

C．频繁的接通或断开电路，且具有一定的保护功能。

D．和普通开关的作用基本相同，只是能够控制的距离较远。

7、熔断器在电路中的作用是： CA．普通的过载保护B．欠压、失压保护C．短路保护和严重过载保护D．过电流保护8、热继电器在电路中的作用是： CA．欠压、失压保护B．短路保护和严重过载保护C．过载保护9. 低压电器是指工作在交流 C V以下的电器装置。

A. 1500B. 1000C. 1200D. 200010. 在控制线路中，熔断器所起到的保护是 C 。

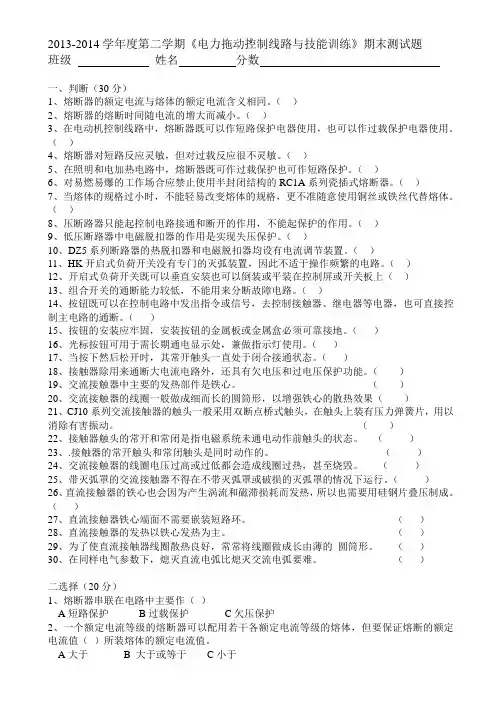

一、判断（30分）1、熔断器的额定电流与熔体的额定电流含义相同。

（）2、熔断器的熔断时间随电流的增大而减小。

（）3、在电动机控制线路中，熔断器既可以作短路保护电器使用，也可以作过载保护电器使用。

（）4、熔断器对短路反应灵敏，但对过载反应很不灵敏。

（）5、在照明和电加热电路中，熔断器既可作过载保护也可作短路保护。

（）6、对易燃易爆的工作场合应禁止使用半封闭结构的RC1A系列瓷插式熔断器。

（）7、当熔体的规格过小时，不能轻易改变熔体的规格，更不准随意使用铜丝或铁丝代替熔体。

（）8、压断路器只能起控制电路接通和断开的作用，不能起保护的作用。

（）9、低压断路器中电磁脱扣器的作用是实现失压保护。

（）10、DZ5系列断路器的热脱扣器和电磁脱扣器均设有电流调节装置。

（）11、HK开启式负荷开关没有专门的灭弧装置，因此不适于操作频繁的电路。

（）12、开启式负荷开关既可以垂直安装也可以倒装或平装在控制屏或开关板上（）13、组合开关的通断能力较低，不能用来分断故障电路。

（）14、按钮既可以在控制电路中发出指令或信号，去控制接触器、继电器等电器，也可直接控制主电路的通断。

（）15、按钮的安装应牢固，安装按钮的金属板或金属盒必须可靠接地。

（）16、光标按钮可用于需长期通电显示处，兼做指示灯使用。

（）17、当按下然后松开时，其常开触头一直处于闭合接通状态。

（）18、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。

（）19、交流接触器中主要的发热部件是铁心。

（）20、交流接触器的线圈一般做成细而长的圆筒形，以增强铁心的散热效果（）21、CJ10系列交流接触器的触头一般采用双断点桥式触头，在触头上装有压力弹簧片，用以消除有害振动。

（）22、接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。

（）23、.接触器的常开触头和常闭触头是同时动作的。

（）24、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁。

电力拖动控制线路与技能训练期末试题班级姓名成绩一、判断题（每小题1 分，共 10 分）1、在接触器联锁正反转控制线路中，正、反转接触器的主触头有时可以同时闭合()2、按钮、接触器双重联锁正反转控制线路的优点是工作安全可靠，操作方便。

()3、为了保证三相异步电动机实现正、反转，接触器的主触头必须按相同的相序并接后串接在主电路中。

( )4、接触器连锁正反转控制线路的优点是工作安全可靠，操作方便。

( )5、各电器元件与走线槽内的导线要完全置于走线槽内，应合理走线，并尽可能做到横平竖直，垂直变换走向。

( )6、为了保证三相异步电动机实现反转，正、反转接触器的主触头必须相同的相序并接后串联在主电路中。

( )7、倒顺开关进出线接错易造成两相电源短路。

( )8、用倒顺开关控制电动机的正反转时，可以直接把手柄由“顺”扳至“倒”的位置，使电动机反转。

( )9、倒顺开关外壳上的接地螺钉应可靠接地。

( )10、生产机械的位置控制，是将生产机械的运动限制在一定范围内，也称限位控制，利用位置开关（也称行程开关）和运动部件上的机械挡铁来实现( )二、选择题（每小题 2 分，共 20 分）1、下面关于板前布线工艺要求错误的是A ．布线要横平竖直，分布均匀，变换走向时应垂直B ．布线时严禁损伤线心和导线绝缘C ．导线与接线端子或接线柱连接时，不得压绝缘层、不反圈、不露铜过长D ．一个电器元件接线端子上的连接导线不得多于一根，每节接线端子板上的连接导线一般只允许连接两根2、倒顺开关在使用时，必须将接地线接到倒顺开关的( )A、指定的接地螺钉上 B.罩壳上 C. 手柄上3、接触器的自锁触头是一对（）。

A. 辅助常闭触头B.辅助常开触头C.主触头4、在接触器联锁正反转控制线路中，为避免两相电源短路事故，必须在正反转控制电路中分别串接（）。

A、联锁触头B、自锁触头C、主触头5、、在接触器连锁正反转控制线路中，其联锁触头应是对方接触器的（）。

电力拖动控制线路期末测试试卷班级：________姓名：_________ 学号：______得分：_________一、填空题（每空2分，共30分）1、工作在额定电压交流_____Ｖ及以下或直流_____Ｖ及以下的电器称为低压电器。

2、在电动机控制线路中，实现短路保护的电器是__________和__________。

3、在电动机控制线路中，实现过载保护的电器是____________。

4、熔断器主要由______、______和______三部分组成。

5、行程开关也称_______开关。

6、要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，叫电动机的___________。

7、接触器按主触头通过的电流种类，分为___________和___________两种。

8、要使三相异步电动机反转，就必须改变通入电动机定子绕组的__________，即只要把接入电动机三相电源进线中的任意____相对调接线即可。

9、___________________________________________的控制方式叫电动机的多地控制。

二、选择题（每题2分，共30分）1、通电延时时间继电器的线圈图形符号为____。

A、B、C、D、2、延时断开常闭触点的图形符号是____。

A、B、C、D、3、接触器、按钮双重联锁正反转控制线路使电动机从正转变为反转时，正确的操作方法是____。

A、可直接按下反转启动按钮B、可直接按下正转启动按钮C、必须先按下停止按钮，再按下反转启动按钮D、必须先给电动机断电4、行程开关的触头动作是通过______来实现的。

A 手指的按压B 生产机械运动部件挡铁的碰撞C 光感应5、停止按钮应优先选用___。

A 红色B 白色C 黑色6、接触器的自锁触头是一对___。

A 常开辅助触头B 常闭辅助触头C 主触头7、能充分表达电气设备和电器用途以及线路工作原理的是___。

A、接线图B、电路图C、布置图8、下边控制电路可实现___。

第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1。

电动机2。

电器3。

1200 15004.低压配电电器低压控制电器5。

自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1。

A 2。

B 3。

C 4。

D课题2 低压熔断器一、填空题1.短路保护2.串联3。

熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式 1A 30A 25A10。

熔断器螺旋式 1 15A 2A11。

瓷座瓷盖动触头静触头熔丝12。

瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15。

气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17。

类型额定电压熔断器额定电流熔体额定电流18。

等于大于等于大于大于19。

垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题(正确的打“√”号，错误的打“×”）1。

× 2。

√ 3。

× 4。

√ 5。

√ 6。

√ 7。

× 8。

√三、选择题（请把正确答案的字母填入括号中)1。

A 2。

B 3.B 4. A 5。

B 6.B 7。

A 8. B 9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压.如果熔断器的实际工作电压大于其额定电压,熔体熔断时可能会发生电弧不能熄灭的危险.2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。

当电气设备发生轻度过载时,熔断器将持续很长时间才熔断,有时甚至不熔断.说明熔断器对过载反应是很不灵敏的,因此,除在照明和电加热电路外,熔断器一般不宜用作过载保护,主要用作短路保护。

3.答:对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。

（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。

电拖期末考试试题及答案一、选择题（每题2分，共20分）1. 电动机的工作原理是基于以下哪个物理定律？A. 欧姆定律B. 法拉第电磁感应定律C. 牛顿第二定律D. 基尔霍夫定律答案：B2. 在三相异步电动机中，转子的转速与什么有关？A. 定子电流B. 定子磁场C. 转子电阻D. 转子惯性答案：B3. 直流电动机的调速方法不包括以下哪项？A. 改变电枢电压B. 改变电枢电阻C. 改变励磁电流D. 改变转子位置答案：D4. 以下哪个因素不会影响电动机的效率？A. 负载大小B. 电压大小C. 温度D. 电流大小答案：C5. 电动机的启动方式中，哪种方式的启动电流最大？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 软启动器启动答案：A6. 以下哪种控制方式不属于电动机控制？A. 变频控制B. 变阻控制C. 变流控制D. 变速控制答案：D7. 电动机的额定功率是指什么？A. 最大功率B. 持续工作时的功率C. 瞬时功率D. 启动时的功率答案：B8. 电动机的额定电压是指什么？A. 电动机的最高工作电压B. 电动机的最低工作电压C. 电动机正常工作时的电压D. 电动机启动时的电压答案：C9. 电动机的额定电流是指什么？A. 电动机的最大电流B. 电动机的最小电流C. 电动机正常工作时的电流D. 电动机启动时的电流答案：C10. 电动机的额定转速是指什么？A. 电动机的最高转速B. 电动机的最低转速C. 电动机正常工作时的转速D. 电动机启动时的转速答案：C二、填空题（每空2分，共20分）11. 电动机的转矩与_______成正比，与_______成反比。

答案：电流；电压12. 异步电动机的转差率是指_______与_______之差与_______的比值。

答案：同步转速；转子转速；同步转速13. 电动机的启动电流一般为额定电流的_______倍。

答案：4～714. 电动机的保护装置包括_______、_______和_______。

《电力拖动》期末考试卷及参考答案班级姓名_________ 座号_______ 得分________一、填空：30%1．工作在额定电压交流 1200 伏及以下或直流 1500 伏及以下的电器称为低压电器。

2．装入走线槽内的导线不要超过其容量的 70% ，以便于盖上线槽盖和以后的装配维修。

3．能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制，其线路上各地的启动按钮要并联，停止按钮要串联。

4．常见的降压启动方法有四种：定子绕组串接电阻降压启动；自耦变压器降压启动；星—角降压启动；延边三角降压启动。

5．异步电动机作星—角降压启动时，每相定子绕组上的启动电压是正常工作电压的 1/启动电流是正常工作电流的 1/3 倍；启动转矩是正常工作转矩的 1/3 倍。

6．所谓制动，就是给电动机一个与转动方向相反的转矩使他迅速停转。

制动的方法一般有机械制动和电力制动两类。

7．当电动机切断交流电源后，立即在定子绕组的任意两相中通入直流电迫使电动机迅速停转的方法叫能耗制动。

8．测量法是利用电工工具和仪表对线路进行带电或断电中，来找出故障点的有效方法。

9．电气设备的维修包括日常维护保养和故障检修两个方面。

10．电路图一般分为电源电路、主电路和辅助电路三部分。

11．布线顺序一般以接触器为中心，由里向外，由低至高，先控制电路，后主电路进行，以不妨碍后续布线为原则。

二、选择题：20%1．由于导线绝缘老化而造成的设备故障属于（C）。

A．无法确定 B．人为故障 C．自然故障2. 能够充分表达电气设备和电器的用途及线路工作原理的是（ A ）。

A．电路图 B．接线图 C．布置图3．熔断器的额定电流应（B）所装熔体的额定电流。

A．大于 B．大于或等于 C．小于4. 利用（B）按一定时间间隔来控制电动机的工作状态称为时间控制原则。

A．电流继电器 B．时间继电器 C．位置开关 D．速度继电器5．熔断器的额定电流应（B）所装熔体的额定电流。

2020-2021学年第一学期期末考试A《电力拖动控制线路与技能训练》一、选择题。

（共30题，每题2分）1、为减少和防止“水锺”效应，常需电动机利用（）控制停机。

[单选题] *A软启动器(正确答案)B自耦变压器C 定子绕组串电阻D 时间继电器2、绘制电气图时，连接线一般采用（）。

[单选题] *A实线(正确答案)B单点画线C虚线D双点画线3、倒顺开关标记为L1、L2、L3应接（）。

[单选题] *A 电动机B 热继电器C 电源(正确答案)D 无线电4、控制两台电动机错时停止的场合，可采用（）时间继电器。

[单选题] *A通电延时型B断电延时型(正确答案)C气动型D液压型5、断路器的（）用作短路保护。

[单选题] *A 电磁脱扣器(正确答案)B 热脱扣器C 触头D 接线桩6、对于△接法的异步电动机应选用（）结构的热继电器。

[单选题] *A 四相B 三相(正确答案)C 两相D单相7、用于指示电动机正处于旋转状态的指示灯颜色应选用（）。

[单选题] *A 紫色C 红色D 绿色(正确答案)8、开启式负载开关的符号是（）。

[单选题] *A QS(正确答案)B QFC SQD QA9、接触器的额定电压应不小于主电路的( )。

[单选题] *A 短路电压B 工作电压(正确答案)C最大电压D峰值电压10、接触器是一种（）的电磁式开关，常用于电动机控制电路。

[单选题] *A 开放式B 封闭式C 自动式(正确答案)D 调整式11、中间继电器的选用依据是控制电路的电压等级、电流类型、所需触点的（）和容量等。

[单选题] *A 大小B 种类和数量(正确答案)C等级12、按低压电器的动作方式可分为（）两种。

[单选题] *A 低压配电器与低压控制电器B 自动切换电器与非自动切换电器(正确答案)C 触点电器和无触点电器D 调整式电器和非调整式电器13、封闭式负载开关安装高度一般离地距离不低于（）。

[单选题] *A 1.3—1.5M(正确答案)B 1.2－1.5MC 1.0－1.3MD 1.3－1.8M14、电动机直接启动时的启动电流较大，一般为额定电流的（）倍。
