电力系统暂态分析—同步发电机的基本方程

第2章作业参考答案2-1为何要对同步发电机的基本电压方程组及磁链方程组进行派克变换？答：由于同步发电机的定子、转子之间存在相对运动，定转子各个绕组的磁路会发生周期性的变化，故其电感系数（自感和互感）或为1倍或为2倍转子角θ的周期函数（θ本身是时间的三角周期函数），故磁链电压方程是一组变系数的微分方程，求解非常困难。

因此，通过对同步发电机基本的电压及磁链方程组进行派克变换，可把变系数微分方程变换为常系数微分方程。

2-2无阻尼绕组同步发电机突然三相短路时，定子和转子电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？试用磁链守恒原理说明它们是如何产生的？答：无阻尼绕组同步发电机突然三相短路时，定子电流中出现的分量包含：a）基频交流分量(含强制分量和自由分量)，基频自由分量的衰减时间常数为T d’。

b）直流分量（自由分量），其衰减时间常数为Ta。

c）倍频交流分量（若d、q磁阻相等，无此量），其衰减时间常数为Ta。

转子电流中出现的分量包含：a）直流分量(含强制分量和自由分量)，自由分量的衰减时间常数为Td’。

b）基频分量（自由分量），其衰减时间常数为Ta。

产生原因简要说明：1)三相短路瞬间，由于定子回路阻抗减小，定子电流突然增大，电枢反应使得转子f绕组中磁链突然增大，f绕组为保持磁链守恒，将增加一个自由直流分量，并在定子回路中感应基频交流，最后定子基频分量与转子直流分量达到相对平衡（其中的自由分量要衰减为0）.2)同样，定子绕组为保持磁链守恒，将产生一脉动直流分量（脉动是由于d、q不对称），该脉动直流可分解为恒定直流以及倍频交流，并在转子中感应出基频交流分量。

这些量均为自由分量，最后衰减为0。

2-3有阻尼绕组同步发电机突然三相短路时，定子和转子电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？答：有阻尼绕组同步发电机突然三相短路时，定子电流和转子电流中出现的分量与无阻尼绕组的情况相同。

第二部分 电力系统暂态分析电力系统的暂态过程，即涉及到电力系统内部的电磁暂态过程，又涉及到电力系统内部的机械运动中的暂态过程，因此研究它有一定的复杂性。

所谓电力系统的暂态过程包括两种：一种是电磁暂态过程(七、八章)，一种是机电暂态过程（九、十章）。

电力系统的电磁暂态过程，主要与电力系统中发生短路、断路、自动磁励有关，涉及电流、电压随时间的变化。

电力系统的机电暂态过程，主要与系统受到干扰、稳定性破坏、异步运行有关，涉及功率、功率角、旋转电机的转速随时间的变化。

第七章 电力系统对称故障分析计算主要内容提示本章首先以无限大功率电源供电系统发生三相对称短路为例，讨论发生短路后短路电流的变化（暂态）过程，并进行短路冲击电流、短路电流有效值和短路功率的计算。

其次讨论同步发电机的基本方程，同步发电机突然三相短路物理过程及三相短路电流的计算表达式，电力系统三相短路的实用计算方法。

§7—1无限大功率电源供电系统的三相短路分析所谓无限大功率电源：是指当电力系统的电源距短路点的电气距离较远时，由短路而引起的电源送出功率的变化量)(Q j P S ∆+∆∆远小于电源所具有的功率S ，即S S ∆， 则称该电源为无限大功率电源，记作∞=S 。

无限大功率电源的特点是： ⑴由于P P ∆，所以认为在短路过程中无限大功率电源的频率恒定，即c f =。

⑵由于Q Q ∆，所以认为在短路过程中无限大功率电源的端电压恒定，即c U =。

⑶内电抗等于零，即0=s X 。

实际上，真正无限大功率电源是没有的，一般在S ∆＜S %3或s X ＜∑X %10的情况下，即可认为电源为无限大功率电源。

一、电力系统三相短路电流的周期分量与非周期分量 由无限大功率电源供电系统的等值电路如图7-1所示。

正常运行时，a 相电压、电流的表达式为： ()αω+=t E u m a sin()()()00sin ϕαω-+=t I i m a＞ ＞ ＞＞u a图 7-1 无限大功率电源供电等值电路(3) ＞ ＞其中()()()220L L R R E I mm '++'+=ωω—为正常回路电流的幅值；()0ϕ—为正常回路阻抗角。

第七章 同步发电机基本方程1、为什么从a 、b 、c 变到d 、q 、0坐标系？（定转子相对运动，磁链变化，导致电感随时间变化，从而磁链方程系统随时间变化，不易求解，希望将变系数变换成常系数）——派克变换——解决系数随时间变化的问题2、解决系数矩阵不对称问题？（标幺制，选取合适的基准值）3、同步发电机稳态运行电压方程及向量图①隐极机（x d = x q ）；②凸极机（x d ≠ x q ）第八章 三相短路暂态过程1、大扰动引起暂态过程（大扰动有哪些？短路&断线；横向故障&纵向故障）2、短路类型(f (1)、f (2)、f (1,1)、f (3))，短路几个基本概念（对称、不对称、金属、非金属、发生概率大小、危害程度），短路危害。

3、无穷大系统三相短路计算（对有源网络列电压方程，解非齐次微分方程，获得通解和特解，即为短路全电流），短路冲击电流、短路全电流有效值、短路功率的计算和计算目的4、发电机突然三相短路的电流分量与衰减规律U()d q q q q d d q d d q q Q d q d Q q U jI x U E jI x E U jI x jI x E j x x I E U jIx ⎧=-⎪⎨=-⎪⎩⇒=++=+-=+①电流分量：定子：基频分量，直流分量，倍频分量；转子：直流分量，基频分量；②衰减规律：定子电流基频分量 ≌ 转子直流分量；时间常数取决于转子绕组；定子非周期分量及倍频分量 ≌ 转子基频分量，时间常数取决于定子绕组5、发电机暂态与次暂态等值电路①暂态等值电路——不计阻尼绕组②次暂态等值电路——计及阻尼（D ，Q 轴）绕组6、发电机各类电抗的大小比较和电动势大小比较()()q q d d d q q q d d q q d q d q q d q U E jx I U jx I E U jx I jx I U jx I j x x I E j x x I ''⎧=-⎪⎨=-⎪⎩''→=++''=++-''=+-()()q q d d d d q q q d d d q q d d q q dq d q E u x i E u x i U E E jx I jx I E jx I jx I E jx I j x x I ''''=+⎧⎪⎨''''=-⎪⎩''''''''=+--''''''=--''''''''=---2=+//=+////ad d q d ad f d d ad f D f q Q qq x x x x x x x x x x x x x x E E E E σσσσσ'''>>->='''>>>第九章三相短路电流计算1、起始次暂态电流（交流分量初始有效值）、冲击电流计算①将系统中所有设备用次暂态参数表示，并将其在统一基准容量下标幺化；②网络化简，得到短路点电流标幺值（可根据短路点基准电压、基准容量得到有名值）③各发电机的起始次暂态电流：=发电机电势/发电机与短路点直接相连的电抗④计算短路点冲击电流：各发电机给短路点贡献电流有名值*=电流幅值*冲击系数=冲击系数2、要计算短路电流任意时刻的有效值？采样计算曲线方法（弄清楚什么是转移电抗、什么是计算电抗）转移电抗：发电机与短路点的连接电抗，归算到系统基准容量下的；计算电抗：将转移电抗归算到对应发电机额定容量下的（查表）。

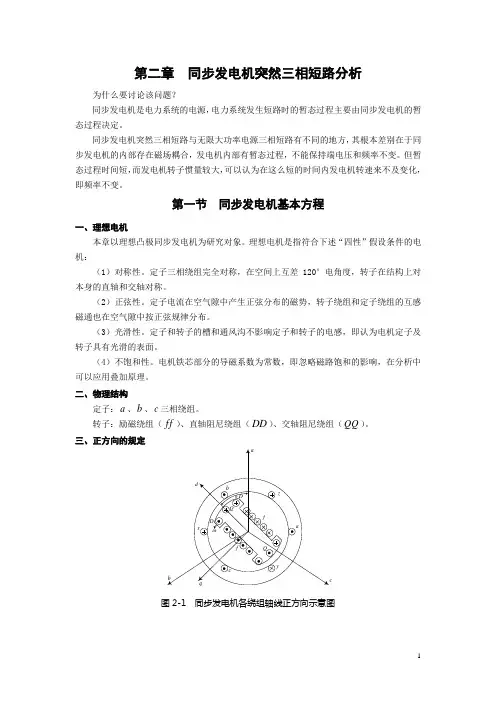

第二章同步发电机突然三相短路分析为什么要讨论该问题？同步发电机是电力系统的电源，电力系统发生短路时的暂态过程主要由同步发电机的暂态过程决定。

同步发电机突然三相短路与无限大功率电源三相短路有不同的地方，其根本差别在于同步发电机的内部存在磁场耦合，发电机内部有暂态过程，不能保持端电压和频率不变。

但暂态过程时间短，而发电机转子惯量较大，可以认为在这么短的时间内发电机转速来不及变化，即频率不变。

第一节同步发电机基本方程一、理想电机本章以理想凸极同步发电机为研究对象。

理想电机是指符合下述“四性”假设条件的电机：（1）对称性。

定子三相绕组完全对称，在空间上互差120°电角度，转子在结构上对本身的直轴和交轴对称。

（2）正弦性。

定子电流在空气隙中产生正弦分布的磁势，转子绕组和定子绕组的互感磁通也在空气隙中按正弦规律分布。

（3）光滑性。

定子和转子的槽和通风沟不影响定子和转子的电感，即认为电机定子及转子具有光滑的表面。

（4）不饱和性。

电机铁芯部分的导磁系数为常数，即忽略磁路饱和的影响，在分析中可以应用叠加原理。

二、物理结构定子：a、b、c三相绕组。

转子：励磁绕组（ff）、直轴阻尼绕组（DD）、交轴阻尼绕组（QQ）。

三、正方向的规定图2-1 同步发电机各绕组轴线正方向示意图QQLDDL ffL Qr r r =Q u图2-2 同步发电机各回路电路磁链：绕组轴线正方向作为磁链正方向(+→+ψ轴线)。

电流：定子绕组正向电流产生的磁链与相应绕组轴向相反（即去磁作用，ψ-→+i ）； 转子绕组正向电流产生的磁链与相应绕组轴向相同（即助磁作用，ψ+→+i ）。

电压：定子绕组向负荷侧看，电压降正方向与电流正方向一致（i u +→+）； 励磁绕组向绕组侧看，电压降正方向与电流正方向一致（i u +→+）； 阻尼绕组为短接绕组，电压为零。

四、电压方程和磁链方程1．电压方程(根据电磁感应定律和基尔霍夫电压定律) a a a p ψri u +-= b b b p ψri u +-= c c c p ψri u +-= f f f f p ψi r u ++= D D p ψri ++=0 Q Q p ψri ++=0 式中：dtdp =——微分算子。

电力系统暂态分析（自己总结的）电力系统暂态分析过程（复习提纲）第一篇电力系统电磁暂态过程分析（电力系统故障分析）1 第一章电力系统故障分析的基本知识1.1故障概述1.2标幺制1.2.1标幺值1.2.2基准值的选取1.2.3基准值改变时标幺值的换算1.2.4变压器联系的不同电压等级电网中各元件参数标幺值的计算一、准确计算法二、近似计算法1.3无限大功率电源供电的三相短路电流分析1.3.1暂态过程分析1.3.2短路冲击电流和短路电流有效值一、短路冲击电流二、短路电流有效值习题2 第二章同步发电机突然三相短路分析2.1同步发电机在空载情况下定子突然三相短路后的电流波形及其分析2.2同步发电机空载下三相短路后内部物理过程以及短路电流分析2.2.1短路后各绕组的此联及电流分量一、定子绕组磁链和短路电流分量1、励磁主磁通交链定子三相绕组的磁链2、短路瞬间三相绕组磁链的瞬时值3、磁链守恒原理的作用4、三相短路电流产生的磁链5、对应的i 的三相短路电流二、励磁绕组磁链和电流分量1、强制励磁电流产生的磁链2、电子三相交流电流的电枢反应3、定子直流电流的磁场对励磁绕组产生的磁链4、按照磁链守恒原理励磁回路感生的电流和磁链三、等效阻尼绕组的电流四、定子和转子回路（励磁和阻尼回路的统称）电流分量的对应关系和衰减2.2.2短路电流极基频交流分量的初始和稳态有效值一、稳态值二、初始值1、不计阻尼回路时基频交流分量初始值2、计及阻尼回路作用的初始值2.2.3 短路电流的近似表达式一、基频交流分量的近似表达式二、全电流的近似表达式2.3 同步发电机负载下三相短路交流电流初始值2.3.1 正常稳态运行时的相量图和电压平衡关系2.3.2 不计阻尼回路时的初始值'I 和暂态电动势'q|0|E 、'|0|E一、交轴方向二、直轴方向2.3.3 计及阻尼回路的''I 和次暂态电动势''|0|E一、交轴方向二、直轴方向2.4 同步发电机的基本方程2.4.1 同步发电机的基本方程和坐标转换一、发电机回路电压方程和磁链方程二、派克变换及d 、q 、0、坐标系统的发电机基本方程1、磁链方程的坐标变换2、电压平衡方程的坐标变换2.4.2 基本方程的拉氏运算形式和运算电抗一、不计阻尼绕组时基本方程的拉氏运算形式，运算电抗和暂态电抗二、计及阻尼绕组时基本方程的拉氏运算形式，运算电抗和暂态电抗2.5 应用同步发电机基本方程分析突然三相短路电流2.5.1 不计阻尼绕组时的短路电流一、忽略所有绕组的电阻以分析d i 、q i 各电流分量的初始值二、dq i 的稳态值三、计及电阻后的dq i 各分量的衰减1、d i 直流分量的衰减时间常数2、dq i 中基频交流分量的衰减时间常数3、计及各分量衰减的dq i四、定子三相短路电流五、交轴暂态电动势2.5.2 计及阻尼绕组时的短路电流一、dq i 各分量的初始值二、dq i 的稳态直流三、计及电阻后的dq i 各分量的衰减1、d i 直流分量的衰减2、q i 直流分量的衰减3、dq i 中基频交流分量的衰减时间常数四、定子三相短路电流五、次暂态电动势1、交轴次暂态电动势''Eq 2、直轴次暂态电动势''Ed2.6自动调节励磁装置对短路电流的影响3 第三章电力系统三相短路电流的实用计算3.1短路电流交流分量初始值计算3.1.1计算的条件和近似3.1.2简单系统''I计算3.1.3复杂系统计算3.2计算机计算复杂系统短路电流交流分量初始值的原理3.2.1等值网络3.2.2用节点阻抗矩阵的计算方法3.2.3用节点导纳矩阵的计算方法一、应用节点导纳矩阵计算短路电流的原理二、三角分解法求导纳型节点方程3.2.4短路点在线路上任意处的计算公式3.3其他时刻短路电流交流分量有效值的计算3.3.1运算曲线法一、方法的基本原理二、运算曲线的制定三、应用运算曲线计算的步骤四、合并电源简化计算五、转移阻抗3.3.2应用计算系数计算一、无限大功率电源二、发电机和异步电动机4 第四章对称分量法及电力系统元件的各序参数和等值电路4.1对称分量法4.2对称分量法在不对称故障分析中的应用4.3同步发电机的负序和零序电抗4.3.1同步电机不对称短路时的高次谐波电流4.3.2同步发电机的负序电抗4.3.3同步发电机的零序电抗4.4异步电动机的负序和零序电抗4.5变压器的零序电抗和等值电路4.5.1双绕组变压器一、YNd接线变压器二、YNy接线变压器三、YNyn接线变压器4.5.2三绕组变压器4.5.3自耦变压器4.6输电线路的零序阻抗和电纳4.6.1输电线路的零序阻抗一、单根导线——大地回路的自阻抗二、双回路架空输电线路的零序阻抗三、架空地线的影响四、电缆线路的零序阻抗4.6.2架空线路的零序电容（电纳）一、分析导线电容的基本公式二、单回线路的零序电容三、同杆双回路的零序电容4.7零序网络的构成5 第五章不对称故障的分析计算5.1各种不对称短路时故障处的短路电流和电压5.1.1单相接地短路[(1)f]5.1.2两相短路[(2)f]5.1.3两相接地短路[(11)f，]5.1.4正序增广网络的应用一、正序增广网络二、应用运算曲线求故障处正序短路电流5.2非故障处电流、电压的计算5.2.1计算各序网中任意处各序电流、电压5.2.2对称分量经变压器后的相位变化5.3非全相运行的分析计算5.3.1三序网络及其电压方程5.3.2一相断线5.3.3两相断线5.4计算机计算程序原理框图第二篇电力系统机电暂态过程分析（电力系统的稳定性）6 第六章电力系统稳定性问题概述和各元件机电特征6.1概述6.2同步发电机组的机电特性6.2.1同步发电机组转子运动方程6.2.2发电机的电磁转矩和功率一、简单系统中发电机的功率二、隐极同步发电机的功-角特性三、凸极式发电机的功-角特性四、发电机功率的一般近似表达式6.2.3电动势变化过程的方程式6.3自动调节励磁系统的作用原理和数学模型6.3.1主励磁系统一、直流励磁机励磁二、交流励磁机励磁三、他励直流励磁机的方程和框图6.3.2自动调节励磁装置及其框图6.3.3自动调节励磁系统的简化模型6.4负荷特性6.4.1恒定阻抗（导纳）6.4.2异步电动机的机电特性——变化阻抗一、异步电动机转子运动方程二、异步电动机转差率的变化——等值阻抗的变化6.5柔性输电装置特性6.5.1静止无功补偿器（SVC）一、晶闸管控制的电抗器二、晶闸管投切的电容器三、SVC的静态特性和动态模型6.5.2晶闸管控制的串联电容器（TCSC）一、基本原理二、导通阶段三、关断阶段7 第七章电力系统静态稳定7.1简单电力系统的静态稳定7.2小干扰法分析简单系统表态稳定7.2.1小干扰法分析简单系统的静态稳定一、列出系统状态变量偏移量的线性状态方程二、根据特征值判断系统的稳定性7.2.2阻尼作用对静态稳定的影响7.3自动调节励磁系统对静态稳定的影响7.3.1按电压偏差比例调节励磁一、列出系统状态方程二、稳态判据的分析三、计及T时系统的状态方程和稳定判据e7.3.2励磁调节器的改进一、电力系统稳定器及强力式调节器二、调节励磁对静态稳定影响的综述7.4多机系统的静态稳定近似分析7.5提高系统静态稳定性的措施7.5.1采用自动调节励磁装置7.5.2减小元件的电抗一、采用分裂导线二、提高线路额定电压等级三、采用串联电容补偿7.5.3改善系统的结构和采用中间补偿设备一、改善系统的结构二、采用中间补偿设备8 第八章电力系统暂态稳定8.1电力系统暂态稳定概述8.2简单系统的暂态稳定性8.2.1物理过程分析一、功率特性的变化二、系统在扰动前的运行方式和扰动后发电机转子的运动情况8.2.2等面积定则8.2.3发电机转子运动方程的求解一、一般过程二、改进欧拉法8.3发电机组自动调节系统对暂态稳定的影响8.3.1自动调节系统对暂态稳定的影响一、自动调节励磁系统的作用二、自动调节系统的作用8.3.2计及自动调节励磁系统作用时的暂态稳定分析8.4复杂电力系统的暂态稳定计算8.4.1假设发电机暂态电动势和机械功率均为常数，负荷为恒定阻抗的近似计算法一、发电机作为电压源时的计算步骤二、发电机作为电流源时的计算步骤8.4.2假设发电机交轴暂态电动势和机械功率为常数一、坐标变换二、发电机电流源与网络方程求解8.4.3等值发电机8.5提高暂态稳定性的措施8.5.1故障的快速切除和自动重合闸装置的应用8.5.2提高发电机输出的电磁功率一、对发电机实行强行励磁二、电气制动三、变压器中性点经小电阻接地8.5.3减少原动机输出的机械功率8.5.4系统失去稳定后的措施一、设置解析点二、短期异步运行和再同步的可能性。
