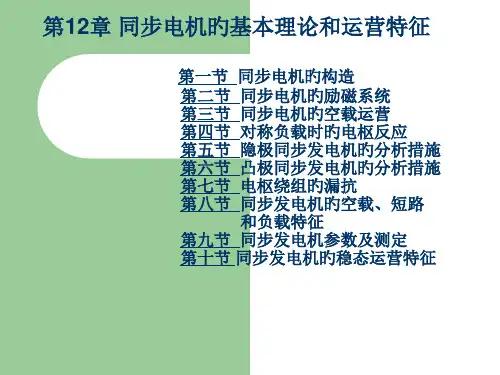

第十二章+同步电机的基本理论和运行特性
- 格式:ppt
- 大小:7.42 MB
- 文档页数:101
同步发电机的运行特性同步发电机对称稳态运行时,保持转速为额定转速,端电压、电枢电流和励磁电流的变化关系。
一、空载特性1. 定义电枢绕组开路(空载),保持转子转速为额定转速,电枢端电压U0(空载时即激磁电动势E0)随励磁电流If的变化曲线。
.2. 空载特性曲线见图6-113. 原因:交流绕组电动势公式。
4. 作用:判断同步发电机定子铁心的性能与故障。
二、短路特性1.定义:电枢绕组三相短接(短路,端电压U=0),保持转子转速为额定转速,电枢电流I随励磁电流If的变化曲线。
2.短路特性曲线:见图6-243.原因:忽略电枢绕组的电阻Ra ,可认为短路电流为纯感性,即,则即此时,电枢反应的性质为直轴去磁的电枢反应,使气隙磁场不饱和,即。
所以,。
4.作用:配合空载特性求xd见图6-25,求xd 不饱和值,见图6-26,求xd 的饱和值,三、外特性及电压变化率1.定义保持转子转速为额定转速,且励磁电流 If 和负载功率因数cosφ不变,发电机端电压U随负载电流I的变化曲线,即U=f (I ) 。
2.外特性曲线见图6-30,负载功率因数不同,外特性曲线不同3.原因感性负载(cosφ =0.8滞后)和纯电阻负载时,外特性曲线是下降的。
这是由于电枢反应去磁作用和漏阻抗压降所引起的。
容性负载(cosφ=0.8超前)时,外特性曲线可能上升。
这是由于电枢反应助磁作用抵消漏阻抗压降使端电压下降的影响使端电压上升。
4.电压调整率调节发电机的励磁电流,使电枢电流为额定电流、功率因数为额定功率因数,端电压为额定电压,此时的励磁电流为额定励磁电流IfN。
保持励磁电流为IfN,转子转速为额定转速,卸去负载(即I=0),此时端电压的升高的百分值即为电压调整率,用Δu表示,即Δu= 100%同步电机的电压调整率较大,汽轮发电机通常在(30~48)%,水轮发电机通常在(18~30)%;而变压器的仅有(5~8)%。
四、整特性1.定义保持转子转速为额定转速,发电机端电压为额定电压和负载功率因数cosφ不变,励磁电流If随负载电流I的变化曲线,即If = f(I)。
同步发电机基本工作原理及运行特性一、基本工作原理及结构同步发电机是利用电磁感应原理,将机械能转变为电能的装置。
所谓电磁感应就是导体切割磁力线的能产生感应电势,将导体连接成闭合回路,就有电流通过的现象。
导体镶嵌在铁芯的槽里,铁芯是固定不动的称为定于(静子)。
磁极是转动的,称为转子。
它是由励磁绕组和铁芯组成的。
励磁绕组通过滑环与外部励磁回路相连,定子和转子是发电机的基本组成部分。
那么,三相交流电是如何产生的呢?直流电通入转子绕组后,就产生了稳恒的磁场,沿定于铁芯内圆,每相隔120度,分别安放三相绕组A-X、B-Y、C-Z。
当转子被汽轮机拖动以3000r/min旋转时,定子绕组便切割磁力线,产生感应电势,感应电势的方向可由右手定则来确定。
由于转子产生的磁场是旋转磁场,所以定子绕组切割磁力线的方向不断变化,在其中感应的电势方向就不断变化,因而形成交变电势即交流电势。
交流电势的额定频率为f,它决定于发电机的极对数P和转速n,其计算公式为:f=np/60HZ,我国规定交流电的频率为50HZ。
即:p=1,n=3000r/min交流电势的相位关系:转子以3000r/min的转速不停地旋转A、B、C三相绕组先后切割转子磁场的磁力线,所以三相绕组中电势的相位是不同的,因为定子绕组在安放时,空间角度相差120°相序为A-B-C。
何为同步呢?当发电机并列带负荷后,三相绕组中的定子电流(电枢电流)将合成一个旋转磁场,交流磁场与转子同速度,同方向旋转,这就是同步。
二、同步发电机的运行特性同步发电机的运行特性,一般是指发电机的空载特性、短路特性、负载特性、外特性和调整特性等五种。
其中,外特性和调整特性是主要的运行特性,根据这些特性,运行人员可以判断发电机的运行状态是否正常,以便及时调整,保证高质量安全发电。
而空载特性、短路特性、负载特性则是检验发电机基本性能的特性,用于测量,计算发电机的各项基本参数。
1、外特性所谓外特性,就是励磁电流、转速、功率因数为常数的条件下,负荷变化时发电机端电压U的变化曲线。
