同步发电机的基本知识及结构及工作原理资料

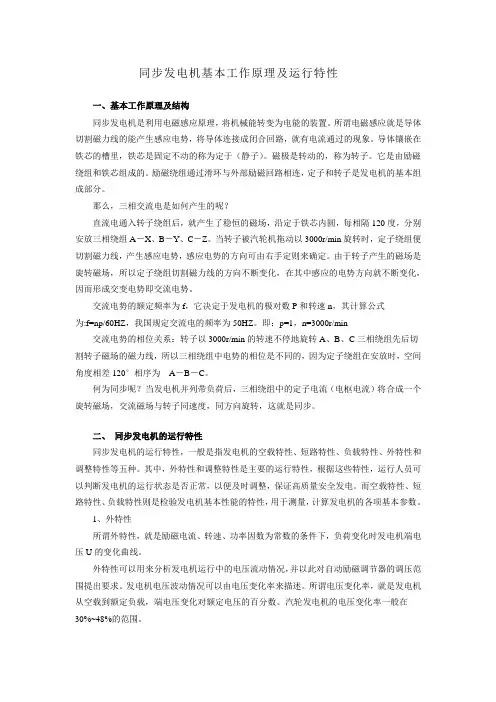

同步发电机基本工作原理及运行特性一、基本工作原理及结构同步发电机是利用电磁感应原理，将机械能转变为电能的装置。

所谓电磁感应就是导体切割磁力线的能产生感应电势，将导体连接成闭合回路，就有电流通过的现象。

导体镶嵌在铁芯的槽里，铁芯是固定不动的称为定于（静子）。

磁极是转动的，称为转子。

它是由励磁绕组和铁芯组成的。

励磁绕组通过滑环与外部励磁回路相连，定子和转子是发电机的基本组成部分。

那么，三相交流电是如何产生的呢？直流电通入转子绕组后，就产生了稳恒的磁场，沿定于铁芯内圆，每相隔120度，分别安放三相绕组A－X、B－Y、C－Z。

当转子被汽轮机拖动以3000r/min旋转时，定子绕组便切割磁力线，产生感应电势，感应电势的方向可由右手定则来确定。

由于转子产生的磁场是旋转磁场，所以定子绕组切割磁力线的方向不断变化，在其中感应的电势方向就不断变化，因而形成交变电势即交流电势。

交流电势的额定频率为f，它决定于发电机的极对数P和转速n，其计算公式为:f=np/60HZ，我国规定交流电的频率为50HZ。

即：p=1，n=3000r/min交流电势的相位关系：转子以3000r/min的转速不停地旋转A、B、C三相绕组先后切割转子磁场的磁力线，所以三相绕组中电势的相位是不同的，因为定子绕组在安放时，空间角度相差120°相序为A－B－C。

何为同步呢？当发电机并列带负荷后，三相绕组中的定子电流（电枢电流）将合成一个旋转磁场，交流磁场与转子同速度，同方向旋转，这就是同步。

二、同步发电机的运行特性同步发电机的运行特性，一般是指发电机的空载特性、短路特性、负载特性、外特性和调整特性等五种。

其中，外特性和调整特性是主要的运行特性，根据这些特性，运行人员可以判断发电机的运行状态是否正常，以便及时调整，保证高质量安全发电。

而空载特性、短路特性、负载特性则是检验发电机基本性能的特性，用于测量，计算发电机的各项基本参数。

1、外特性所谓外特性，就是励磁电流、转速、功率因数为常数的条件下，负荷变化时发电机端电压U的变化曲线。

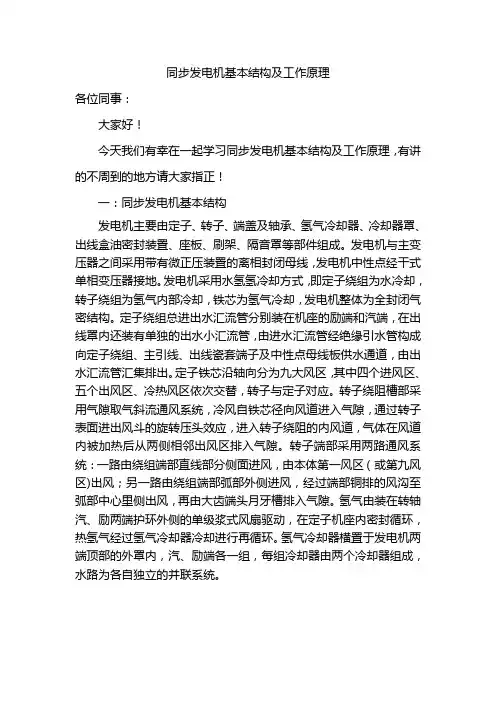

同步发电机基本结构及工作原理各位同事：大家好！今天我们有幸在一起学习同步发电机基本结构及工作原理，有讲的不周到的地方请大家指正！一：同步发电机基本结构发电机主要由定子、转子、端盖及轴承、氢气冷却器、冷却器罩、出线盒油密封装臵、座板、刷架、隔音罩等部件组成。

发电机与主变压器之间采用带有微正压装臵的离相封闭母线，发电机中性点经干式单相变压器接地。

发电机采用水氢氢冷却方式，即定子绕组为水冷却，转子绕组为氢气内部冷却，铁芯为氢气冷却，发电机整体为全封闭气密结构。

定子绕组总进出水汇流管分别装在机座的励端和汽端，在出线罩内还装有单独的出水小汇流管，由进水汇流管经绝缘引水管构成向定子绕组、主引线、出线瓷套端子及中性点母线板供水通道，由出水汇流管汇集排出。

定子铁芯沿轴向分为九大风区，其中四个进风区、五个出风区、冷热风区依次交替，转子与定子对应。

转子绕阻槽部采用气隙取气斜流通风系统，冷风自铁芯径向风道进入气隙，通过转子表面进出风斗的旋转压头效应，进入转子绕阻的内风道，气体在风道内被加热后从两侧相邻出风区排入气隙。

转子端部采用两路通风系统：一路由绕组端部直线部分侧面进风，由本体第一风区（或第九风区)出风；另一路由绕组端部弧部外侧进风，经过端部铜排的风沟至弧部中心里侧出风，再由大齿端头月牙槽排入气隙。

氢气由装在转轴汽、励两端护环外侧的单级浆式风扇驱动，在定子机座内密封循环，热氢气经过氢气冷却器冷却进行再循环。

氢气冷却器横臵于发电机两端顶部的外罩内，汽、励端各一组，每组冷却器由两个冷却器组成，水路为各自独立的并联系统。

定子：定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。

为监视发电机定子绕组、铁芯、轴承及冷却器等各重要部位的运行温度，在这些部位埋植了多只测温元件，通过导线连接到温度巡检装置，在运行中监控，比通过微机进行现实和打印。

转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。

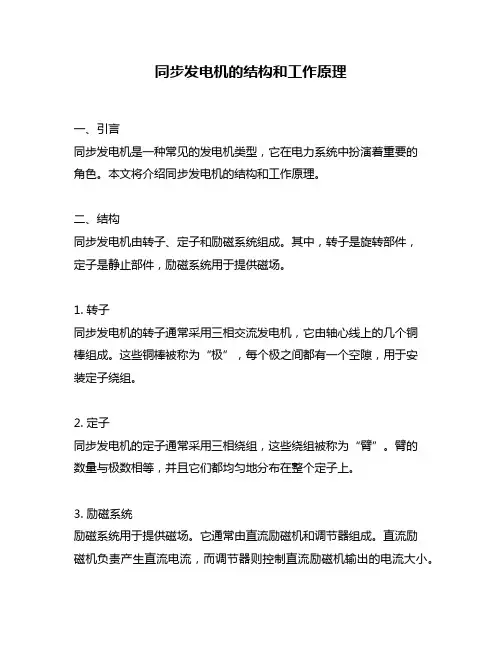

同步发电机的结构和工作原理一、引言同步发电机是一种常见的发电机类型，它在电力系统中扮演着重要的角色。

本文将介绍同步发电机的结构和工作原理。

二、结构同步发电机由转子、定子和励磁系统组成。

其中，转子是旋转部件，定子是静止部件，励磁系统用于提供磁场。

1. 转子同步发电机的转子通常采用三相交流发电机，它由轴心线上的几个铜棒组成。

这些铜棒被称为“极”，每个极之间都有一个空隙，用于安装定子绕组。

2. 定子同步发电机的定子通常采用三相绕组，这些绕组被称为“臂”。

臂的数量与极数相等，并且它们都均匀地分布在整个定子上。

3. 励磁系统励磁系统用于提供磁场。

它通常由直流励磁机和调节器组成。

直流励磁机负责产生直流电流，而调节器则控制直流励磁机输出的电流大小。

三、工作原理同步发电机的工作原理基于法拉第电磁感应定律和洛伦兹力。

当转子旋转时，它会切割定子绕组中的磁场，从而在定子绕组中产生电动势。

这个过程可以用法拉第电磁感应定律来描述。

同时，当电流通过定子绕组时，它会产生磁场。

这个磁场与转子极的磁场相互作用，从而产生一个力，即洛伦兹力。

这个力将使得转子继续旋转，并且将机械能转化为电能。

同步发电机的输出电压和频率取决于旋转速度和极数。

具体来说，输出频率等于旋转速度乘以极数除以120。

四、总结同步发电机是一种常见的发电机类型，在电力系统中扮演着重要的角色。

它由转子、定子和励磁系统组成。

同步发电机的工作原理基于法拉第电磁感应定律和洛伦兹力。

当转子旋转时，它会切割定子绕组中的磁场，从而在定子绕组中产生电动势。

同时，当电流通过定子绕组时，它会产生磁场，并且与转子极的磁场相互作用，从而产生一个力，将机械能转化为电能。

同步发电机的输出电压和频率取决于旋转速度和极数。

发电机基础知识-图文第一章基础知识1.同步发电机保护的基本知识电厂中的发电机都为同步电机，它把原动机的机械能转变为电能，通过输电线路等设备送往用户。

1.1同步发电机基本工作原理我们知道，导线切割磁力线能产生感应电势，将导线连成闭合回路，就有电流流过，同步发电机就是利用电磁感应原理将机械能转变为电能的。

图1-1为同步发电机示意图。

导线放在空心圆筒形铁芯的槽里。

铁芯是固定不动的，称为定子。

磁力线由磁极产生。

磁极是转动的，称为转子。

定子和转子是构成发电机的最基本部分。

为了得到三相交流电，沿定子铁芯内圆，每相隔120o分别安放着三相绕组A-某、B-Y、C-Z。

转子上有励磁绕组（也称转子绕组）R-L。

通过电刷和滑环的滑动接触，将励磁系统产生的直流电引入转子励磁绕组，产生稳恒的磁场。

当转子被原动机带动旋转后，定子绕组（也称电枢绕组）不断地切割磁力线，就在其中感应出电势来。

感应电势的方向由右手定则确定。

由于导线有时切割N极，有时切割S极，因而感应的是交流电势。

交流电势的频率f，决定于电机的极对数p和转子转数n，即f=pnHZ60式中n的单位为转每分（r/min）转子不停地旋转，A、B、C三相绕组先后切割转子磁场的磁力线，所以在三相绕组中电势的相位是不同的，依次差120o，相序为A、B、C。

当发电机带上负荷以后，三相定子绕组中的定子电流（电枢电流），将合成产生一个旋转磁场。

该磁场与转子以同速度、同方向旋转，这就叫“同步”。

同步电机也由此而得名。

它的特点是转速与频率间有着严格的关系，即n=60fp1.2同步发电机的分类同步发电机的种类按原动机不同来分，可分为：汽轮发电机——一般是卧式的，转子是隐极式的。

水轮发电机——一般是立式的，转子是凸极式的。

按冷却介质和冷却方式分：1-1空气冷却（空冷）——外冷（指冷却介质和导体隔着绝缘层的冷却）外冷同步发电机氢气冷却（氢冷）——内冷（冷却介质直接冷却导体）水冷却（水冷）——双水内冷上述的冷却介质和方式还可以有不同的组合，如水-氢-氢（定子绕组水内冷，转子绕组氢内冷，铁芯氢冷）；水-水-空（定子、转子水内冷，铁芯空冷）；水-水-氢（定子、转子绕组水内冷、铁芯氢冷）等。

同步发电机的基本结构和工作原理同步发电机是一种采用电磁感应原理将机械能转化为电能的设备。

它是电力系统中最常用的发电机类型之一，其结构和工作原理对于我们深入了解发电机的工作机制具有重要意义。

本文将介绍同步发电机的基本结构和工作原理。

一、基本结构同步发电机的基本结构包括定子、转子、励磁系统和机械部分。

1. 定子：定子是发电机的不动部分，通常由一组三相绕组和铁心构成。

三相绕组均匀分布在铁心上，并通过定子上的三个相序对称的绕组实现电能的产生。

2. 转子：转子是发电机的旋转部分，通常由一组绕组和铁心构成。

转子的绕组称为励磁绕组，其目的是通过旋转产生磁通，并与定子磁通相互作用，从而引发电磁感应。

3. 励磁系统：励磁系统是发电机提供直流电源的部分，通常由励磁机、整流器和调压器组成。

励磁机通过机械能驱动，产生直流电流，并经过整流器和调压器进行稳定和调节。

励磁系统的主要功能是提供足够的电流，以激励转子产生磁通。

4. 机械部分：机械部分包括轴、轴承和飞轮等设备，用于支持转子的旋转以及传递机械能。

二、工作原理同步发电机的工作原理基于电磁感应和电磁力的相互作用。

1. 励磁：当发电机启动时，励磁机产生的直流电流通过励磁绕组，形成转子磁通。

转子磁通的大小和方向决定了转子在定子磁场中受到的电磁力。

若磁通与定子磁场同相，转子将受到斥力；若磁通与定子磁场反相，转子将受到吸力。

通过调整励磁电流的大小和方向，可以控制电机的输出功率和功角。

2. 电磁感应：当励磁电流形成转子磁通后，转子通过与定子磁场的相互作用，产生感应电动势并输出电能。

根据电磁感应定律，当转子绕组被电磁力驱动旋转时，绕组中将产生感应电动势，从而产生电流。

这些感应电流通过定子绕组，形成电磁场，并与转子磁场相互作用，维持着发电机的运转。

3. 同步：同步是指发电机输出的频率和电流与电网频率和电流相匹配。

在发电机输出电能时，通过调整励磁电流和转速来保持发电机的同步，以确保发电机与电网的稳定运行。

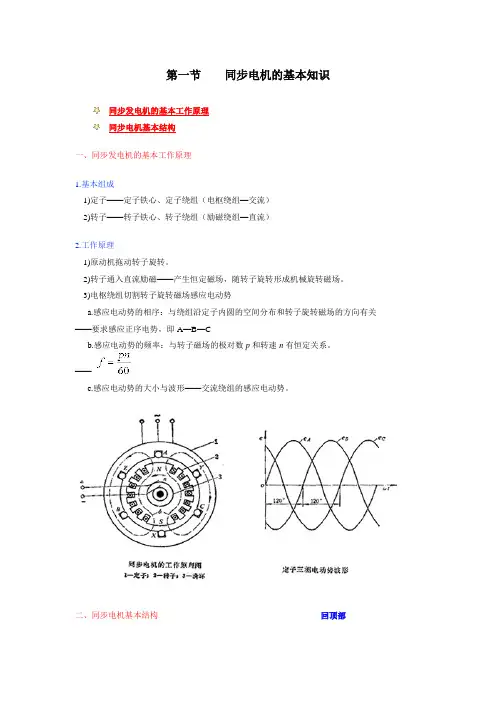

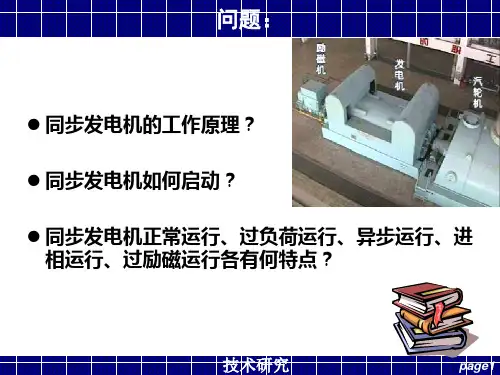

第一节同步电机的基本知识同步发电机的基本工作原理同步电机基本结构一、同步发电机的基本工作原理1.基本组成1)定子——定子铁心、定子绕组（电枢绕组—交流）2)转子——转子铁心、转子绕组（励磁绕组—直流）2.工作原理1)原动机拖动转子旋转。

2)转子通入直流励磁——产生恒定磁场，随转子旋转形成机械旋转磁场。

3)电枢绕组切割转子旋转磁场感应电动势a.感应电动势的相序：与绕组沿定子内圆的空间分布和转子旋转磁场的方向有关——要求感应正序电势，即A—B—Cb.感应电动势的频率：与转子磁场的极对数p和转速n有恒定关系。

——c.感应电动势的大小与波形——交流绕组的感应电动势。

二、同步电机基本结构回顶部1.分类：1)按转子磁极形状分：隐极式和凸极式。

2)同步发电机按原动机分：——汽轮发电机：整体采用卧式结构，转子磁极采用隐极式，原动机为汽轮机——水轮发电机：整体采用立式结构、转子磁极采用凸极式、原动机为水轮机2.同步电机的结构1)定子：定子铁芯——采用0.5mm厚的硅钢片叠成，以减少涡流和磁滞损耗定子绕组——交流绕组2)转子：转子铁芯——隐极机转子采用整块具有良好导磁性的高强度合金钢锻成凸极机转子采用硅钢板叠成转子绕组——直流绕组回顶部3.同步电机的铭牌1)额定容量（或额定功率）：指额定运行时电机的输出功率。

2)额定电压：指额定运行时定子线电压。

3)额定电流：指额定运行时定子的线电流。

4)额定功率因数：指额定运行时电机的功率因数。

5)额定频率：指额定运行时电枢的频率。

我国标准工频为50Hz。

6)额定转速：指额定运行时电机的转速。

原理试验目的实验内容试验步骤试验报告思考题实验目录三相同步发电机的运行特性三相同步电动机的运行特性原理三相同步发电机由原动机拖动直流励磁的同步发电机转子，以转速n(rpm)旋转，根据电磁应原理，三相定子交流电势。

定子绕阻若接入用电负载，电机就有交流电能输出。

若认为磁路不饱和，则电枢磁势与磁极磁势各自磁通，并在定子绕阻内感因电势。

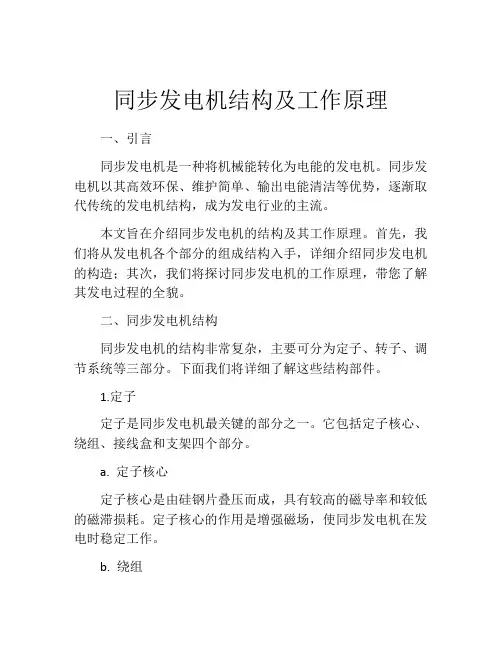

同步发电机结构及工作原理一、引言同步发电机是一种将机械能转化为电能的发电机。

同步发电机以其高效环保、维护简单、输出电能清洁等优势，逐渐取代传统的发电机结构，成为发电行业的主流。

本文旨在介绍同步发电机的结构及其工作原理。

首先，我们将从发电机各个部分的组成结构入手，详细介绍同步发电机的构造；其次，我们将探讨同步发电机的工作原理，带您了解其发电过程的全貌。

二、同步发电机结构同步发电机的结构非常复杂，主要可分为定子、转子、调节系统等三部分。

下面我们将详细了解这些结构部件。

1.定子定子是同步发电机最关键的部分之一。

它包括定子核心、绕组、接线盒和支架四个部分。

a. 定子核心定子核心是由硅钢片叠压而成，具有较高的磁导率和较低的磁滞损耗。

定子核心的作用是增强磁场，使同步发电机在发电时稳定工作。

b. 绕组绕组是定子的另一关键部分。

它是由一系列互相交错的线圈组成的。

定子绕组通常由铜线制成，这样可以减少电能损失。

绕组的作用是在磁场中产生电磁感应，从而产生电压。

c. 接线盒接线盒是定子的一个重要组成部分。

它主要用于将定子上的绕组与汽轮机组或其他输电线路相连接。

一般来说，同步发电机的接线盒都是封闭并防水的，以避免损坏。

d. 支架支架是定子的支撑结构。

它主要由铸铁或钢材制成，并通过铆钉与定子上的绕组和接线盒相连。

支架的作用是确保定子在高速旋转时保持平衡和稳定。

2.转子转子是同步发电机的旋转部分。

它是由转子轴、极套和转子互感器等组成的。

a. 转子轴转子轴是将转子固定在汽轮机的轴上的主轴。

它通常是由高强度合金钢制成，以支撑转子高速旋转时的重量。

b. 极套极套是同步发电机转子的一个重要部分。

它位于转子的一端，从而承受了定子中产生的磁场。

因此，极套通常是由软磁材料制成，如电力钢或纯铁。

c. 转子互感器转子互感器是同步发电机中一个非常重要的部分。

它主要用于将定子中的电能转换为转子中的电能，并将电能输出。

转子互感器是由线圈和磁芯组成的。
