4.4 静定组合结构

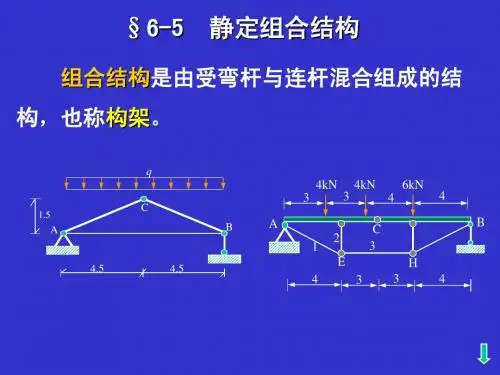

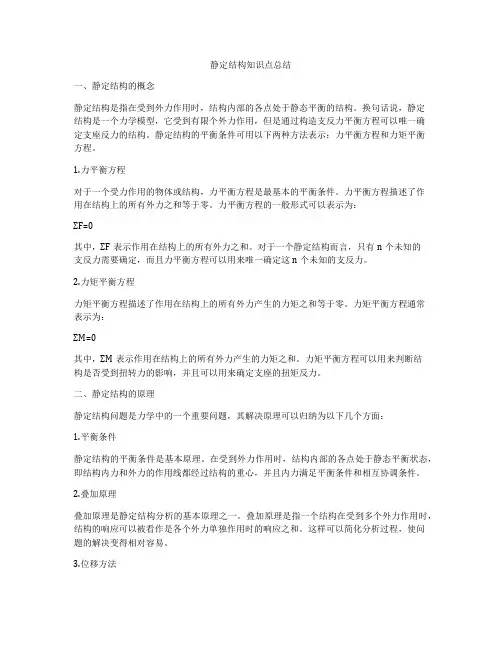

静定结构知识点总结一、静定结构的概念静定结构是指在受到外力作用时，结构内部的各点处于静态平衡的结构。

换句话说，静定结构是一个力学模型，它受到有限个外力作用，但是通过构造支反力平衡方程可以唯一确定支座反力的结构。

静定结构的平衡条件可用以下两种方法表示：力平衡方程和力矩平衡方程。

1.力平衡方程对于一个受力作用的物体或结构，力平衡方程是最基本的平衡条件。

力平衡方程描述了作用在结构上的所有外力之和等于零。

力平衡方程的一般形式可以表示为：ΣF=0其中，ΣF表示作用在结构上的所有外力之和。

对于一个静定结构而言，只有n个未知的支反力需要确定，而且力平衡方程可以用来唯一确定这n个未知的支反力。

2.力矩平衡方程力矩平衡方程描述了作用在结构上的所有外力产生的力矩之和等于零。

力矩平衡方程通常表示为：ΣM=0其中，ΣM表示作用在结构上的所有外力产生的力矩之和。

力矩平衡方程可以用来判断结构是否受到扭转力的影响，并且可以用来确定支座的扭矩反力。

二、静定结构的原理静定结构问题是力学中的一个重要问题，其解决原理可以归纳为以下几个方面：1.平衡条件静定结构的平衡条件是基本原理。

在受到外力作用时，结构内部的各点处于静态平衡状态，即结构内力和外力的作用线都经过结构的重心，并且内力满足平衡条件和相互协调条件。

2.叠加原理叠加原理是静定结构分析的基本原理之一。

叠加原理是指一个结构在受到多个外力作用时，结构的响应可以被看作是各个外力单独作用时的响应之和。

这样可以简化分析过程，使问题的解决变得相对容易。

3.位移方法位移方法是一种常用的静定结构分析方法。

它是根据力学平衡条件和结构变形的关系，通过假设结构的位移形式，利用位移与受力的关系来求解结构的反力-位移关系。

常见的位移方法有假设位移法、能量法等。

4.变形协调条件变形协调条件是指结构在受力作用下的变形满足一定的条件。

在静定结构问题中，结构的变形必须满足变形协调条件，即结构的变形必须使得结构满足平衡条件，不会产生过度的变形。

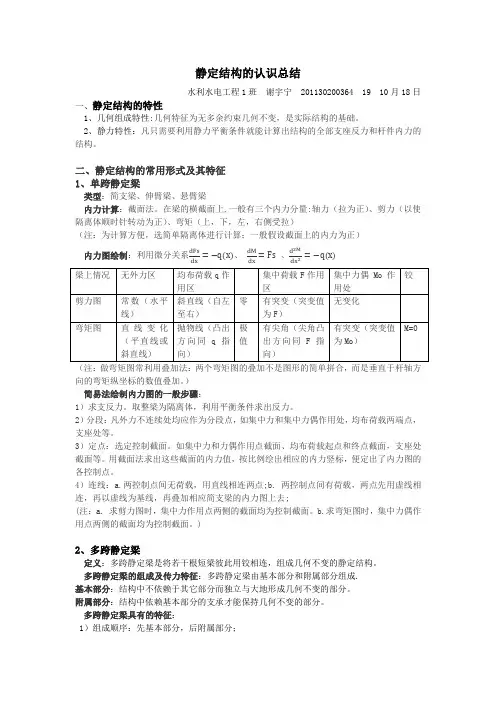

静定结构的认识总结水利水电工程1班谢宇宁 201130200364 19 10月18日一、静定结构的特性1、几何组成特性:几何特征为无多余约束几何不变，是实际结构的基础。

2、静力特性：凡只需要利用静力平衡条件就能计算出结构的全部支座反力和杆件内力的结构。

二、静定结构的常用形式及其特征1、单跨静定梁类型：简支梁、伸臂梁、悬臂梁内力计算：截面法。

在梁的横截面上,一般有三个内力分量:轴力（拉为正）、剪力（以使隔离体顺时针转动为正）、弯矩（上，下，左，右侧受拉）（注：为计算方便，选简单隔离体进行计算；一般假设截面上的内力为正）内力图绘制：利用微分关系dFsdx =−q(x)、dMdx=Fs、d2Mdx2=−q(x)2、多跨静定梁定义：多跨静定梁是将若干根短梁彼此用铰相连，组成几何不变的静定结构。

多跨静定梁的组成及传力特征：多跨静定梁由基本部分和附属部分组成.基本部分：结构中不依赖于其它部分而独立与大地形成几何不变的部分。

附属部分：结构中依赖基本部分的支承才能保持几何不变的部分。

多跨静定梁具有的特征：1）组成顺序：先基本部分，后附属部分；2）传力顺序：先附属部分，后基本部分。

多跨静定梁的荷载特点：1）多跨静定梁无轴力。

2）附属梁向基本梁只传递竖向力。

3）基本部分荷载作用不影响附属部分。

多跨静定梁内力计算：1）计算时，先附属，后基本梁。

（注：力作用在基本梁附属梁不受力；力作用在附属梁上，基本梁及附属梁都受力。

）2）计算步骤：a.画出多跨静定梁的层次图；b.分解多个单个梁，分别计算支座反力；c.画出梁的内力图；d.将内力图连接起来，即可得到多跨静定梁的内力图。

3、静定平面刚架静定平面刚架的几何组成及特点:1）刚架是由若干直杆，部分或全部用刚结点连结而成的几何不变体系2）刚结点处的各杆端不能发生相对移动和相对转动，刚结点处能承受和传递力和弯矩。

3）刚架中的内力分布较均匀、合理，并能削减弯矩的峰值。

静定平面刚架的分类：单体刚架（联合结构）、三铰刚架（三铰结构）、复合刚架（主从结构）静定刚架支座反力的计算：1）解题顺序与结构组装顺序相反，即后组装的部分先力学分析。

什么是静定结构？回答要通俗易懂什么是静定结构？回答要通俗易懂一个三条边的三角形，三个顶点都只一个活铰，在它的强度范围内，受力后是不会变形的，叫静定结构。

一个四条边的平行四边形，四个顶点也都只一个活铰，受力后形状会发生改变，就是非静定结构。

这个结构是静定结构吗这个是几何可变体系。

静定结构必须保证是几何不变的。

虽然有三个约束，但是其中三个链杆的延长线不能相交于一点，即为几何可变体系。

简支桥是静定结构吗？简支梁桥确定是静定结构。

定义：由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。

属于静定结构。

是梁式桥中应用最早、使用最广泛的一种桥形。

其构造简单，架设方便，结构内力不受地基变形，温度改变的影响。

静定判断：静定结构的最大弯矩发生在跨中央，若遇地基不均匀沉降时，上部结构内力不受影响；当多孔桥一孔遭破坏，邻孔不会受牵连。

它可以分片（段）预先制造，分孔架设和修复。

这种桥结构简单，制造运输和架设均比较方便，因此各国多做成标准设计，以便于构件生产工艺工业化、施工机械化，赢得工期，提高质量，并降低造价。

但因支座弯矩为零，无助于跨中解除安装，一般适用于中、小跨度桥梁。

什么是简支静定结构简支：对于一根梁，是一端有x和y两个方向位移约束，另一端有一个y方向的位移约束。

静定即为无多余约束，一根梁三个自由度。

什么是静不定结构静不定结构是具有多余约束的结构，又称超静定结构。

多余约束是指在静定结构上附加的约束。

每个多余约束都带来一个多余未知广义力，使广义力的总数超过了所能列出的独立平衡方程的总数，超出的数目称为结构的静不定度或静不定次数。

什么是高次超静定结构结构分为静定结构和超静定结构，有一个以上的多余约束的静定结构就为超静定结构，多一个的为一次超静定，两个的为二次超静定，有很多多余约束的就是高次超静定。

什么是网贷，要通俗易懂点的回答办理贷款条件：1、在中国境内有固定住所、有当地城镇常住户口、具有完全民事行为能力、18-65周岁的中国公民；2、有正当且有稳定经济收入的良好职业，具有按期偿还贷款本息的能力；3、遵纪守法，没有违法行为及不良信用记录；4、贷款用途明确，符合国家规定，且可提供相关证明；5、银行规定的其他条件。

1、静定与超静定结构的概念:无多余约束的几何不变体系是静定结构静定结构：由静力平衡方程可求出所有内力和约束力的体系有多余约束的几何不变体系是超静定结构超静定结构：由静力平衡方程不能求出所有内力和约束力的体系.瞬变体系不能作为结构:瞬变体系的主要特性为:1.可发生微量位移,但不能继续运动2.在变形位置上会产生很大内力3.在原位置上,一般外力不能平衡4.在特定荷载下,可以平衡,会产生静不定力5.可产生初内力.常变体系是一种机构而不是结构2、静定结构的内力分析方法几何特性：无多余联系的几何不变体系静力特征：仅由静力平衡条件可求全部反力内力求解一般原则：从几何组成入手，选择合适的隔离体，使得一个隔离体上未知力的个数不超过三个，如果力系为平面汇交力系，则不应超过两个。

一般按照几何组成的相反顺序分析。

一、单跨梁的内力分析弯矩、剪力、荷载集度之间的微分关系1.无荷载分布段(q=0),Q图为水平线，M图为斜直线。

2.均布荷载段(q=常数)，Q图为斜直线,M图为抛物线,且凸向与荷载指向相同。

3.集中力作用处,Q图有突变，且突变量等于力值; M图有尖点,且指向与荷载相同。

4.集中力偶作用处，M图有突变，且突变量等于力偶值; Q图无变化。

内力计算的关键在于:正确区分基本部分和附属部分. 熟练掌握单跨梁的计算.单体刚架(联合结构)的支座反力(约束力)计算方法:切断约束，取一个刚片为隔离体，假定约束力的方向，由隔离体的平衡建立三个平衡方程。

四.刚架弯矩图的绘制做法:拆成单个杆,求出杆两端的弯矩,按与单跨梁相同的方法画弯矩图. 分段定点连线六.由做出的剪力图作轴力图做法: 逐个杆作轴力图,利用结点的平衡条件,由已知的杆端剪力和求杆端轴力,再由杆端轴力画轴力图.注意:轴力图画在杆件那一侧均可,必须注明符号和控制点竖标.。
