单片机程序烧录方法及问题解决方式解析

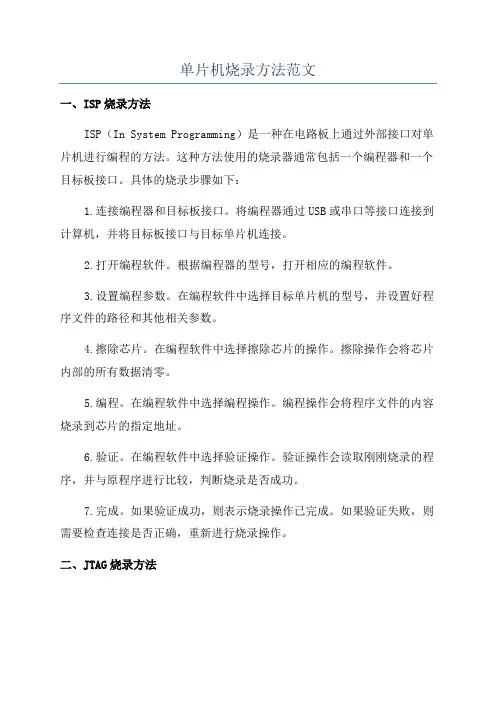

单片机烧录方法范文一、ISP烧录方法ISP（In System Programming）是一种在电路板上通过外部接口对单片机进行编程的方法。

这种方法使用的烧录器通常包括一个编程器和一个目标板接口。

具体的烧录步骤如下：1.连接编程器和目标板接口。

将编程器通过USB或串口等接口连接到计算机，并将目标板接口与目标单片机连接。

2.打开编程软件。

根据编程器的型号，打开相应的编程软件。

3.设置编程参数。

在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。

4.擦除芯片。

在编程软件中选择擦除芯片的操作。

擦除操作会将芯片内部的所有数据清零。

5.编程。

在编程软件中选择编程操作。

编程操作会将程序文件的内容烧录到芯片的指定地址。

6.验证。

在编程软件中选择验证操作。

验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。

7.完成。

如果验证成功，则表示烧录操作已完成。

如果验证失败，则需要检查连接是否正确，重新进行烧录操作。

二、JTAG烧录方法JTAG（Joint Test Action Group）是一种用于测试和调试电子设备的标准接口。

除了测试和调试，JTAG接口也可以用于单片机的烧录。

具体的烧录步骤如下：1. 连接JTAG模块和目标板接口。

将JTAG模块通过USB或Ethernet等接口连接到计算机，并将目标板接口与目标单片机连接。

2.打开JTAG编程软件。

根据JTAG模块的型号，打开相应的编程软件。

3.设置编程参数。

在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。

4.连接调试接口。

在编程软件中选择连接调试接口的操作。

这个操作会与目标单片机建立通信连接。

5.擦除芯片。

在编程软件中选择擦除芯片的操作。

擦除操作会将芯片内部的所有数据清零。

6.编程。

在编程软件中选择编程操作。

编程操作会将程序文件的内容烧录到芯片的指定地址。

7.验证。

在编程软件中选择验证操作。

验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。

单片机程序烧录方法单片机程序烧录是将已经编写好的程序代码通过某种方式写入到单片机芯片中，使之能够运行的过程。

烧录程序是嵌入式软件开发的重要环节，也是将代码从PC机传输到单片机的必要步骤。

下面我将详细介绍一下常见的单片机程序烧录方法。

第一种方法是使用通用的ISP编程器进行烧录。

ISP编程器是一种针对单片机芯片设计的专用工具，它通过连接单片机的编程接口（一般使用标准的ISP接口）与PC机进行通信。

烧录步骤如下：1. 连接ISP编程器与单片机：将ISP编程器的编程接口与单片机的编程接口相连接。

常见的接口有ISP、SPI、JTAG等。

2. 打开烧录软件：根据使用的ISP编程器型号，选择相应的烧录软件，并打开。

3. 选择芯片型号：在烧录软件中选择要烧录的单片机芯片型号，以确保能正确识别芯片。

4. 导入程序文件：将事先编写好的程序代码文件导入到烧录软件中。

5. 烧录操作：在烧录软件中设置好相应的烧录参数，如芯片供电电压、编程速度等，然后点击烧录按钮开始烧录操作。

6. 烧录完成：烧录过程完成后，烧录软件会给出相应的提示，告知烧录结果。

如果烧录成功，单片机上就可以运行相应的程序了。

第二种方法是使用专用的开发板进行烧录。

许多厂商为了简化单片机开发流程，提供了专用的开发板，其中已经集成了单片机芯片、调试接口和烧录功能。

烧录步骤如下：1. 连接开发板与PC机：将开发板通过USB接口连接到PC机上。

2. 安装开发环境：根据开发板提供的开发环境和烧录工具，进行相应的安装和配置。

3. 打开开发环境：打开相应的开发环境和烧录工具，创建一个新的项目。

4. 编写程序：在开发环境中编写程序代码，并进行编译和链接，生成可执行文件。

5. 烧录操作：在烧录工具中选择要烧录的单片机型号，导入生成的可执行文件，然后点击烧录按钮开始烧录操作。

6. 烧录完成：烧录过程完成后，烧录工具会给出相应的提示，告知烧录结果。

如果烧录成功，开发板上就可以运行相应的程序了。

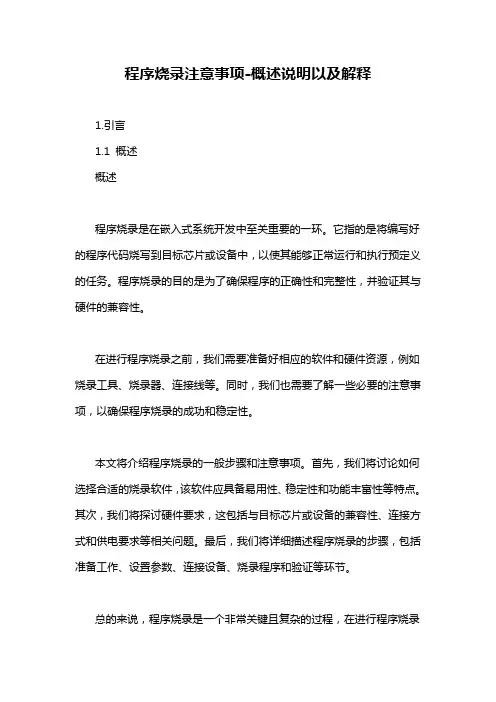

程序烧录注意事项-概述说明以及解释1.引言1.1 概述概述程序烧录是在嵌入式系统开发中至关重要的一环。

它指的是将编写好的程序代码烧写到目标芯片或设备中，以使其能够正常运行和执行预定义的任务。

程序烧录的目的是为了确保程序的正确性和完整性，并验证其与硬件的兼容性。

在进行程序烧录之前，我们需要准备好相应的软件和硬件资源，例如烧录工具、烧录器、连接线等。

同时，我们也需要了解一些必要的注意事项，以确保程序烧录的成功和稳定性。

本文将介绍程序烧录的一般步骤和注意事项。

首先，我们将讨论如何选择合适的烧录软件，该软件应具备易用性、稳定性和功能丰富性等特点。

其次，我们将探讨硬件要求，这包括与目标芯片或设备的兼容性、连接方式和供电要求等相关问题。

最后，我们将详细描述程序烧录的步骤，包括准备工作、设置参数、连接设备、烧录程序和验证等环节。

总的来说，程序烧录是一个非常关键且复杂的过程，在进行程序烧录之前，我们需要提前做好充分的准备工作，并遵循相关的注意事项。

只有这样，我们才能确保程序烧录的成功和稳定性，以提高嵌入式系统的性能和可靠性。

在接下来的章节中，我们将深入探讨这些内容，并结合实际案例给出一些推荐的实践方法。

1.2 文章结构:本文将按照以下顺序介绍程序烧录的注意事项。

首先，在引言部分概述程序烧录的重要性以及本文的目的。

接下来，在正文部分，将详细介绍在进行程序烧录之前需要考虑的软件选择和硬件要求。

然后，会提供程序烧录的具体步骤，以确保读者了解整个烧录过程。

最后，在结论部分，将对前文进行总结，并重点强调需要注意的关键要点。

此外，还将提供一些推荐的实践方法，以帮助读者更好地进行程序烧录工作。

通过以上结构，本文将全面介绍程序烧录的注意事项，帮助读者更好地理解和应用程序烧录技术。

我们希望读者通过本文的学习，能够掌握程序烧录的过程和技巧，减少烧录过程中可能出现的错误和问题，并能够在实践中灵活运用这些知识。

1.3 目的目的部分的内容可以如下所示：目的是为了提供程序烧录时需注意的事项，以帮助读者正确、高效地进行程序烧录操作。

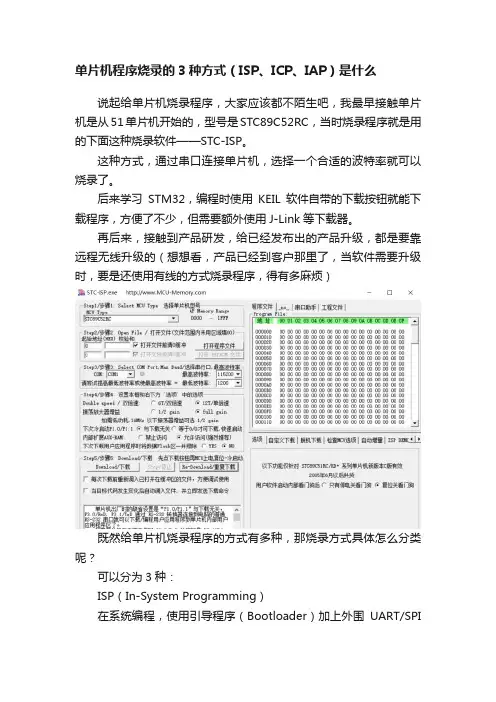

单片机程序烧录的3种方式（ISP、ICP、IAP）是什么说起给单片机烧录程序，大家应该都不陌生吧，我最早接触单片机是从51单片机开始的，型号是STC89C52RC，当时烧录程序就是用的下面这种烧录软件——STC-ISP。

这种方式，通过串口连接单片机，选择一个合适的波特率就可以烧录了。

后来学习STM32，编程时使用KEIL软件自带的下载按钮就能下载程序，方便了不少，但需要额外使用J-Link等下载器。

再后来，接触到产品研发，给已经发布出的产品升级，都是要靠远程无线升级的（想想看，产品已经到客户那里了，当软件需要升级时，要是还使用有线的方式烧录程序，得有多麻烦）既然给单片机烧录程序的方式有多种，那烧录方式具体怎么分类呢？可以分为3种：ISP（In-System Programming）在系统编程，使用引导程序（Bootloader）加上外围UART/SPI等接口进行烧录。

ICP （In-circuit programmer）在电路编程，使用SWD/JTAG接口。

IAP（In-Application Programming）指MCU可以在系统中获取新代码并对自己重新编程，即用程序来改变程序。

这3种烧录方式的原理是什么呢？在分析原理之前，需要先了解一下单片机Flash的访问地址，看看程序是烧录到哪个位置了。

单片机Flash在地址映射表中位置下图是一张STM32F4xx的地址映射表，从0x0000 0000到0xFFFF FFFF，总计4Gbyte。

单片机的片上Flash、片上RAM、片上外设以及外部扩展接口的访问地址，都被映射到这4Gbyte的范围之内。

这张图中，我们需要先注意下半部分Main memory 主存储区通常，我们编写的代码，是放到主存储区的起始位置（0x0800 0000）开始运行的，烧录程序时，直接将程序烧录到这里即可（KEIL 软件给STM32烧录程序的默认烧写地址就是0x0800 0000开始）System memory系统存储区System memory（起始位置0x1FFF 000）是STM32在出厂时，由ST在这个区域内部预置了一段BootLoader，也就是我们常说的ISP程序，这是一块ROM，出厂后无法修改。

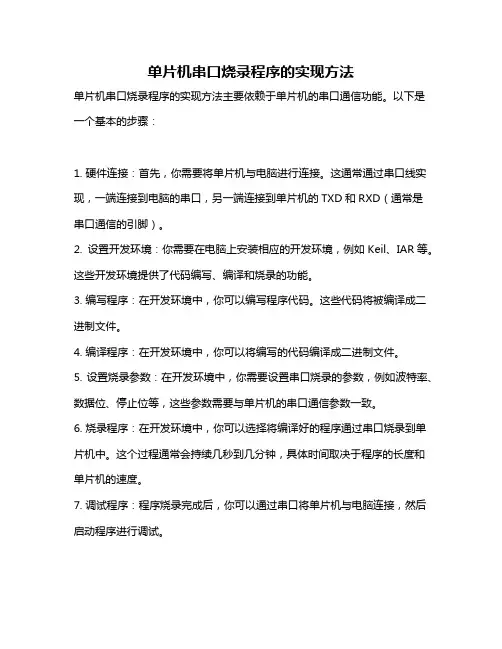

单片机串口烧录程序的实现方法
单片机串口烧录程序的实现方法主要依赖于单片机的串口通信功能。

以下是一个基本的步骤：
1. 硬件连接：首先，你需要将单片机与电脑进行连接。

这通常通过串口线实现，一端连接到电脑的串口，另一端连接到单片机的TXD和RXD（通常是串口通信的引脚）。

2. 设置开发环境：你需要在电脑上安装相应的开发环境，例如Keil、IAR等。

这些开发环境提供了代码编写、编译和烧录的功能。

3. 编写程序：在开发环境中，你可以编写程序代码。

这些代码将被编译成二进制文件。

4. 编译程序：在开发环境中，你可以将编写的代码编译成二进制文件。

5. 设置烧录参数：在开发环境中，你需要设置串口烧录的参数，例如波特率、数据位、停止位等，这些参数需要与单片机的串口通信参数一致。

6. 烧录程序：在开发环境中，你可以选择将编译好的程序通过串口烧录到单片机中。

这个过程通常会持续几秒到几分钟，具体时间取决于程序的长度和单片机的速度。

7. 调试程序：程序烧录完成后，你可以通过串口将单片机与电脑连接，然后启动程序进行调试。

注意：在烧录程序之前，请确保单片机的电源已经关闭。

因为在烧录过程中，程序会覆盖单片机上的原有程序，如果在烧录过程中单片机还在运行，可能会导致程序错误。

以上就是单片机串口烧录程序的基本步骤，具体的实现方式可能会因单片机的型号和开发环境的不同而有所差异。

单片机程序烧录方法及问题解决方式解析自学单片机是一场苦旅，这在第一次面对复杂的烧录界面的时候就会有深刻的感受，面对这么多参数的界面，该如何让自己苦心编写的程序运行在单片机上呢？下面就给大家介绍一下。

先，将烧写线把开发板与电脑连接，安装驱动之后，烧写程序能自动识别设备1，安装USB驱动程序，驱动程序在学习光盘中，具体安装方法参考配套“使用说明书”2.驱动安装完后，请检查USB的COM 端口号。

3.程序烧录时，要满足下面各参数的设置情况，打开c om m a gic.e xe烧录软件，选种“Fla sh Ma gic”选项卡，请按图设置烧录成功的显示烧录方法及问题解决：1. 确认烧录步骤：插上usb后，没有灯亮的，然后点击电脑的download，L1亮了，这时立刻按下板子的电源开关，然后L2亮了，这样就开始烧录了。

PS：每一步都必须按照上面的操作，如果灯的指示有误表明有硬件问题2. 截图烧录软件在1的基础上确认好了，是最后烧录不行，确认下图需要设置的地方是否正确。

关于串口号：并非一定如图所示是com5，具体在安装驱动后看“我的电脑”右键——“属性”——“设备管理器”——“端口（COM和LPT）”，与“USB-SERIAL CH340”一致。

这两个地方没有问题的话，出现以下提示：串口打开失败的错误，要么是没有安装驱动ch340，要么是没有选择正确的com口，用上述方法即可查看。

若出现以下两个情况的话一、确认板子是平放在桌面上的，底部是不接触任何东西影响电路的二、试试把芯片取下来，再放会去，注意芯片缺口是朝向数码管的，另外压芯片的那把手，压到水平位置，不能压得过低三、用杜邦线把P1.0和P1.1接到地GND上，然后按流程正常烧录PS：到了第三还是不行的话，返回第二再做一次，如果还是不行就请联系客服。

单片机无法烧录程序的解决办法1.单击下载按钮，让软件向单片机写入程序，如果出现这个提示无法下载，请在下载状态下关闭单片机电源再重新打开，看烧写过程开始没有2.如果还没有，请检查COM端口设置的是不是你连接编程器或者开发板的端口，数据线有没有连接好3.将串口的波特率降到最低1200，如果1200时写入程序正常，下次写入时再逐渐提高。

STC系列单片机程序烧录方法来源:互联网作者:关键字:STC单片机单片机烧录单片机烧录方法STC单片机具有通过串口编程功能,简单到通过串口3三根线就能将程序烧录到单片机内,这大大的方便了开发人员,省去了昂贵复杂的编程器,在调试程序时也可将内部数据直接通过串口发送到PC上观瞧,一些不太复杂的程序甚至可以省掉仿真器。

目前大部分的计算机都不带串口,这里还得介绍一下一个小转换工具,可将PC 上的USB口转换成单片机的TTL电平。

插入硬件后提示安装驱动,完成后查瞧PC 上设备管理器,端口中会多出一个串口,这里就是COM3,记住这个串口号,下面给单片机烧录就是要用。

单片机板与转换板连线对应连接好,如发现无法通讯,可调整2、3的连线。

1,地线----地线2,TXD-----RXD3,RXD-----TXD转换板由于PC供电,指对外提供很小的供电能力,建议单片机板用单独的电源供电,切记不能外接电源与转换板同时对单片机板供电,否则会烧设备或计算机的危险。

硬件连接正常后就就是通过STC专门的烧录软件进行烧录了。

1、现在对应的单片机型号2、打开编译过的需要写入单片机内的程序,类型都就是以、bin与、Hex结尾的文件。

3、选择连接的串口号,就就是上边在设备管理器里瞧到的COM3。

4、选择通讯波特率,单片机目标板上有晶振的,这一项基本可以不用理会,系统会自动适应合适的波特率。

如果目标板使用的就是内部振荡,由于内部制造误差,自动波特率可能会连接不成功,这时就要手工设置,最高与最低都设成一样,从最大数到最小数一个一个试,直到连接成功为止,最差的就只能以1200的波特率烧录了,烧录时间稍长些,没办法就多等会儿吧。

其它选项不知道啥意思的就不要乱选。

5、最后一项就就是烧录了,一定记住要先点击“下载”,然后再给单片机目标板供电。

目录•引言•51单片机基础知识•程序烧录工具及准备•程序烧录步骤详解•程序烧录常见问题及解决方法•实例演示与操作实践引言目的和背景介绍51单片机的程序烧录方法和步骤提供详细的教程和指导，帮助读者更好地掌握51单片机的程序烧录技能教程内容概述0151单片机简介和基础知识02程序烧录前的准备工作03程序烧录步骤和注意事项04常见问题和解决方法51单片机基础知识51单片机简介•51单片机是对所有兼容Intel 8051指令系统的单片机的统称。

该系列单片机的始祖是Intel的8051单片机，后来随着Flashrom技术的发展，8051单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。

很多公司都有51系列的兼容机型推出，今后很长的一段时间内将占有大量市场。

0102 03中央处理器(CPU)由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器；RAM用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据；ROM用以存放程序、一些原始数据和表格；1 2 3四个8位并行I/O口，既可用作输入，也可用作输出；I/O口两个16位定时器/计数器，可对机器周期计数，也可对外部输入脉冲计数；定时器/计数器(ROM)可响应三个内部中断源和两个外部中断源的中断请求；中断系统串行口一个全双工串行通信口，用于实现单片机和其他设备之间的串行数据传送；特殊功能寄存器(SFR)21个特殊功能寄存器，用于存放相应功能部件的控制/状态字，以实现对单片机的各功能部件进行管理、控制、监视。

主电源引脚(2根)VCC(Pin40)：电源输入，接+5V电源。

GND(Pin20)：接地线。

XTAL1(Pin19)和XTAL2(Pin20)。

外接一个振荡器（包括外部晶振），形成振荡电路。

RST/VPD(Pin9)：复位引脚。

ALE/PROG(Pin30)：地址锁存允许信号。

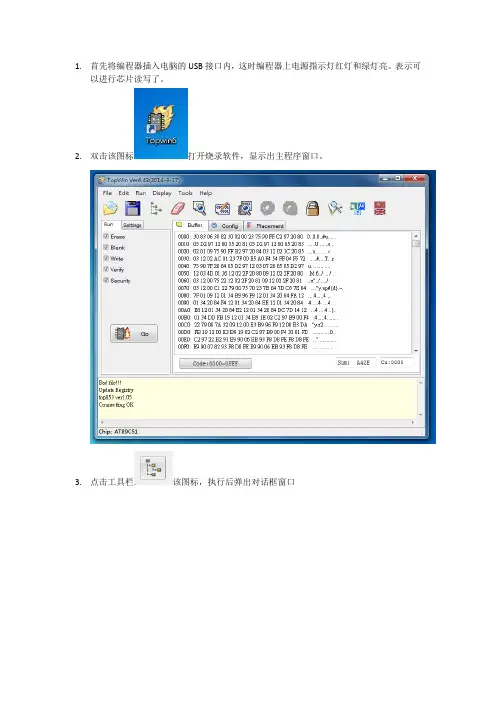

1.首先将编程器插入电脑的USB接口内，这时编程器上电源指示灯红灯和绿灯亮。

表示可
以进行芯片读写了。

2.双击该图标打开烧录软件，显示出主程序窗口。

3.点击工具栏该图标，执行后弹出对话框窗口
用鼠标点击MPU---ATMEL---AT89C51,可以逐级展开树形列表，最后找到要选择的单片机的型号，并点击OK确定，退出选择窗口，回到主程序窗口。

4.在主程序窗口，点击“Placement”页面，可以看到AT89C51在锁紧插座上的位置图，
如下图所示:
扳手位置
将芯片放入插槽内，并将扳手压下，将芯片压紧。

5.选择工具图标，用于在缓冲区中显示打开的已存文件，执行后弹出文件窗口：
选择自己需要的文件名后NYB0201K，点击开启旧档选项，出现对话框，确认文件格式。

点击OK，该文件即按要求装入缓冲区。

显示如下：
6.点击图标，开始写缓冲区数据到芯片内，写毕会在报告栏显示。

若烧录正常将显示如下画面。

如果写出错，会在报告栏显示出错内容。

烧录成功后，将扳手扳起，取出芯片即可。

如果连续烧录多片，将重新插入新的芯片，扳下扳手锁紧座，直接点击图标即可。

其他步骤不需要重新设置。

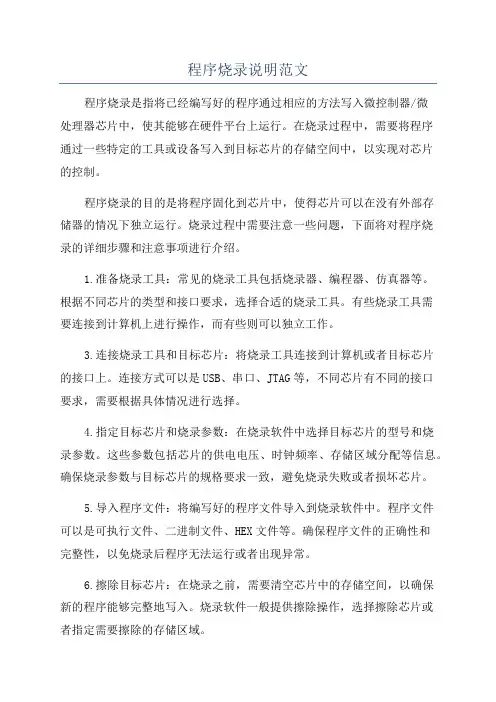

程序烧录说明范文程序烧录是指将已经编写好的程序通过相应的方法写入微控制器/微处理器芯片中，使其能够在硬件平台上运行。

在烧录过程中，需要将程序通过一些特定的工具或设备写入到目标芯片的存储空间中，以实现对芯片的控制。

程序烧录的目的是将程序固化到芯片中，使得芯片可以在没有外部存储器的情况下独立运行。

烧录过程中需要注意一些问题，下面将对程序烧录的详细步骤和注意事项进行介绍。

1.准备烧录工具：常见的烧录工具包括烧录器、编程器、仿真器等。

根据不同芯片的类型和接口要求，选择合适的烧录工具。

有些烧录工具需要连接到计算机上进行操作，而有些则可以独立工作。

3.连接烧录工具和目标芯片：将烧录工具连接到计算机或者目标芯片的接口上。

连接方式可以是USB、串口、JTAG等，不同芯片有不同的接口要求，需要根据具体情况进行选择。

4.指定目标芯片和烧录参数：在烧录软件中选择目标芯片的型号和烧录参数。

这些参数包括芯片的供电电压、时钟频率、存储区域分配等信息。

确保烧录参数与目标芯片的规格要求一致，避免烧录失败或者损坏芯片。

5.导入程序文件：将编写好的程序文件导入到烧录软件中。

程序文件可以是可执行文件、二进制文件、HEX文件等。

确保程序文件的正确性和完整性，以免烧录后程序无法运行或者出现异常。

6.擦除目标芯片：在烧录之前，需要清空芯片中的存储空间，以确保新的程序能够完整地写入。

烧录软件一般提供擦除操作，选择擦除芯片或者指定需要擦除的存储区域。

7.开始烧录：在确认没有问题之后，点击烧录软件中的烧录按钮，开始进行烧录操作。

烧录过程可能需要一定的时间，具体时间取决于程序的大小和烧录器的速度。

8.验证烧录结果：烧录完成后，烧录软件会自动进行烧录结果的验证。

验证过程包括读取芯片中的程序数据，并与原始文件进行比对，以确保烧录的正确性。

9.测试程序功能：在烧录完成并验证通过后，可以将目标芯片连接到相应的硬件平台并进行功能测试。

确保烧录的程序在硬件上能够正常运行，并满足预期的功能需求。

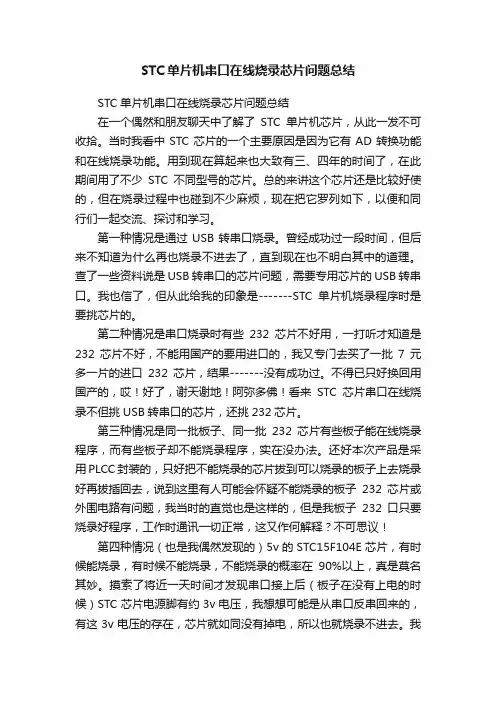

STC单片机串口在线烧录芯片问题总结STC单片机串口在线烧录芯片问题总结在一个偶然和朋友聊天中了解了STC单片机芯片，从此一发不可收拾。

当时我看中STC芯片的一个主要原因是因为它有AD转换功能和在线烧录功能。

用到现在算起来也大致有三、四年的时间了，在此期间用了不少STC不同型号的芯片。

总的来讲这个芯片还是比较好使的，但在烧录过程中也碰到不少麻烦，现在把它罗列如下，以便和同行们一起交流、探讨和学习。

第一种情况是通过USB转串口烧录。

曾经成功过一段时间，但后来不知道为什么再也烧录不进去了，直到现在也不明白其中的道理。

查了一些资料说是USB转串口的芯片问题，需要专用芯片的USB转串口。

我也信了，但从此给我的印象是-------STC单片机烧录程序时是要挑芯片的。

第二种情况是串口烧录时有些232芯片不好用，一打听才知道是232芯片不好，不能用国产的要用进口的，我又专门去买了一批7元多一片的进口232芯片，结果-------没有成功过。

不得已只好换回用国产的，哎！好了，谢天谢地！阿弥多佛！看来STC芯片串口在线烧录不但挑USB转串口的芯片，还挑232芯片。

第三种情况是同一批板子、同一批232芯片有些板子能在线烧录程序，而有些板子却不能烧录程序，实在没办法。

还好本次产品是采用PLCC封装的，只好把不能烧录的芯片拔到可以烧录的板子上去烧录好再拔插回去，说到这里有人可能会怀疑不能烧录的板子232芯片或外围电路有问题，我当时的直觉也是这样的，但是我板子232口只要烧录好程序，工作时通讯一切正常，这又作何解释？不可思议！第四种情况（也是我偶然发现的）5v的STC15F104E芯片，有时候能烧录，有时候不能烧录，不能烧录的概率在90%以上，真是莫名其妙。

摸索了将近一天时间才发现串口接上后（板子在没有上电的时候）STC芯片电源脚有约3v电压，我想想可能是从串口反串回来的，有这3v电压的存在，芯片就如同没有掉电，所以也就烧录不进去。

单片机如何烧录程序你知道51单片机如何烧录程序的吗?下面将由店铺带大家来解答这个疑问吧，希望对大家有所收获!单片机烧录程序和调试方法以51为例，介绍：如何编译程序，如何下载程序到单片机，以及接线图。

为了过程方便，通常会新建一个英文文件夹，这里以qq文件夹为例。

将好的C 程序LED.C放入qq文件夹打开keil软件，选择菜单栏的project,在它的下拉菜单里选第一个New uVision project,这里将这个工程命名为qq,并保存到我们建立的qq文件夹内，点击确定后，会弹出下面对话框找到Atmel,在它的左侧有+号，点击会展开一系列芯片型号，找到AT89C51,点击并点选下面的ok，弹出下面的对话框，选择否进入编辑页面后，看到左侧空白窗格的+Target 1,点击它前面的+号，弹出Source Group 1. 右击Source Group 1. 弹出下面下拉菜单，选择Add Files to Group Source Group 1弹出的对话中，选择LED.C，点击add,然后点击close关闭窗口。

点击Source Group 1的+号，就会显示出添加的LED.C文件，双击LED.C就会出现它的代码右击+Target 1，并选择第一项，弹出下面对话框，选择debug,点上use，并选择keil moniter-51 driver在点output选项，在creat hex file打勾，最后点击ok回到编辑面，依次点击编译按钮，Target 1上面有三个带向下的箭头按钮，从左到右点击，回到qq文件夹看看是否有.hex文件，若没有在编译一次将单片机与电脑连机，打开烧录软件，选择低速下载，点击打开文件，选择建立的qq文件夹，打开后点击文件qq.hex,最后选择STC89C5XX系列，然后下载程序，成功后图片如下接线图为p0端口与led。

程序烧录步骤：
1,USB 安装驱动程序，驱动程序在学习光盘中，具体安装方法参考配套“使用说明书”
B COM 驱动安装完后，请检查的端口号。

当前为COM1
magic.exe FlashMagic 程序烧录时，要满足下面各参数的设置情况，
打开烧录软件，选种“”选项卡，请按图设置与的口一致USB COM 显示为“打开串口”的状态请选择系列单片机STC 此处最佳设置为500-999此处为烧录程序文件的路径点击“上载”完成烧录程序
此处注意：“打开串口”服务串口
调试助手，烧程序时，千万不要打开，软件会
自动打关闭串口。

/开
烧录成功的显示。

注意所有的例子程序均在
下调时通过如果选择模式有些和时序有关程序需
要相应的修改版目前不支持下载
如果选择模式请用官方
烧录工具
:12T ,6T .
V1.306T 6T
STC 故障诊断
烧录时出现此画面可能是选择了工作模式，
排出原因：先用官方烧录工具烧成模式，即可使用软件烧录。

6T STC 12T commagic
使用官方烧录工具STC 首先，拔掉的短路冒，好红框中的相关参数再点击“下载”。

J0Download/
设置显示此信息时，请关掉电源开关，然后再打开，即可完成下载。

51单片机程序烧录方法(总6页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March51单片机程序烧录方法一、STC系列1、使用芯片STC89C52RC2、下载模块（1）USB转TTL模块——PL2303（2）USB转TTL模块——CH340两种模块外观几乎一样，区别在于转换芯片不同，一个是PL2303，一个是CH340（3）驱动安装第一步：先直接安装驱动程序第二步：将下载模块接到计算机USB口上，等待自动识别下载模块第三步：识别完毕后，找到【设备管理器】下面的【端口】，查看识别后的串口编号，如下图COM9，记住串口号3、烧录软件到网上下载最新的STC-ISP烧录软件（1）图标：（2）软件工作界面：4、下载电路5、程序下载（1）按照下载电路，连接好单片机和下载模块（不通电，即VCC和GND留一根杜邦线不接）；（2）选择芯片种类（3）选择hex文件（每次下载程序时都重新选择）（4）选择端口号（5）开始下载程序（在等待检测目标单片机时，通电）程序成功后的响应如下看到“操作成功”就可以了二、AT系列1、使用芯片AT89S522、下载模块USB—ISP免驱动下载器不需要安装驱动程序，即插即用，可烧录AT系列芯片也可以烧录AVR芯片其接口定义为：3、烧录软件可用PROGISP软件（1）图标（2）工作界面4、下载电路连线其他脚不接5、程序下载（1）按照下载电路连线，连接好单片机和下载模块；（2）选择芯片种类（3）选择hex文件：右侧的【调入Flash】（4）烧录程序：点击“自动”按钮程序烧录成功的效果看到Successfully done就可以了。

STC系列单片机程序烧录方法STC单片机具有通过串口编程功能，简单到通过串口3三根线就能将程序烧录到单片机内，这大大的方便了开发人员，省去了昂贵复杂的编程器，在调试程序时也可将内部数据直接通过串口发送到PC上观看，一些不太复杂的程序甚至可以省掉仿真器。

目前大部分的计算机都不带串口，这里还得介绍一下一个小转换工具，可将PC上的USB口转换成单片机的TTL电平。

插入硬件后提示安装驱动，完成后查看PC上设备管理器，端口中会多出一个串口，这里是COM3，记住这个串口号，下面给单片机烧录是要用。

单片机板和转换板连线对应连接好，如发现无法通讯，可调整2、3的连线。

1，地线----地线2，TXD-----RXD3，RXD-----TXD转换板由于PC供电，指对外提供很小的供电能力，建议单片机板用单独的电源供电，切记不能外接电源和转换板同时对单片机板供电，否则会烧设备或计算机的危险。

硬件连接正常后就是通过STC专门的烧录软件进行烧录了。

1、现在对应的单片机型号2、打开编译过的需要写入单片机内的程序，类型都是以.bin 和.Hex结尾的文件。

3、选择连接的串口号，就是上边在设备管理器里看到的COM3。

4、选择通讯波特率，单片机目标板上有晶振的，这一项基本可以不用理会，系统会自动适应合适的波特率。

如果目标板使用的是内部振荡，由于内部制造误差，自动波特率可能会连接不成功，这时就要手工设置，最高和最低都设成一样，从最大数到最小数一个一个试，直到连接成功为止，最差的就只能以1200的波特率烧录了，烧录时间稍长些，没办法就多等会儿吧。

其它选项不知道啥意思的就不要乱选。

5、最后一项就是烧录了，一定记住要先点击“下载”，然后再给单片机目标板供电。

以下是烧录程序的主要界面。

烧录过程非常简单,操作也非常简单。

图中红色的五个大数字就表示了整个过程。

简简单单的五步就可以了(实际上只需4步)。

启动本烧录程序后,第一步就是选择烧录器件。

本烧录软件支持STC全系列的51单片机芯片,因此,第一步必须选择相对应的型号。

由于本实验板选用的单片机芯片就是本烧录软件首次启动默认的型号,所以,本项一般都不需要选择。

另外,“AP Memory”是指该芯片的内存大小和起止地址,根据器件型号自动更改,不必理会。

选择了器件型号,第二步就应该选择将要被烧录的HEX机器码文件。

HEX文件由单片机开发环境输入、编辑代码,最后编绎产生。

至于如何产生HEX文件,很多资料也都有介绍,本板STC光盘中有详细的说明,并且提供了多套开发软件(每套都能用)。

通过对照自学完全可以很快掌握操作。

并且,本实验板光盘也提供了多种单片机开发环境供大家学习研究。

本光盘中提供了一些例子程序,大家可以点“open file”按钮,弹出以下窗口(源程序也有,但这里不显示),先选择一些例子程序烧录实验。

选好了文件后,大家可以发现“文件校验和”中的数据发生了变化,大家可以通过留意这个数据是否变化来确定打开文件是否成功,或者文件刷新是否有更改。

当然,文件打开后,会显示在右边的数据区,大家也可以观查右边数据区是否有更改。

不过,当数据太多时,更改的地方又很少时,观查“文件校验和”会更快更准确。

选好了器件,选好了文件,第三步就可以设置串口和串口通信速度了。

串口是一个九针的插座,老式的鼠标口就是串口。

为了让通信可靠,我们可以适当的选低一些的速度,这个串口线较长时非常重要。

烧录过程中,如果出现失败,可以考虑将串口通信速度降低再试,这是由于机器配置以及当地环境因素决定的,当供电电源偏低(用USB供电的一般都会偏低)和环境干扰过大时,必需选低一点的波特率(即通信速率)。

烧录成功与失败,可以从信息区的提示看出。

选择并设置好串口后(一般不需更改),进入第四步,而这一步基本上不用更改。

单片机三种烧录方式ISP、IAP和ICP的区别详解单片机三种烧录方式ISP、IAP和ICP的区别详解单片机ISP、IAP和ICP几种烧录方式的区别玩单片机的都应该听说过这几个词。

一直搞不太清楚他们之间的区别。

今天查了资料后总结整理如下。

ISP：In System Programing，在系统编程IAP：In applicaTIng Programing，在应用编程ICP：In Circuit Programing，在电路编程ISP是指可以在板级上进行编程，也就是不用拆芯片下来，写的是整个程序，一般是通过ISP接口线来写。

IAP虽然同样也是在板级上进行编程，但是是自已对自已进行编程，在应用中进行编程，也即可以只是更改某一部分而不影响系统的其它部分，另外接口程序是自已写的，这样可以进行远程升级而不影响应用。

打个比喻吧：1、ISP是把房子拆了再重造一间，那么在造好之前当然是不能住人的啦！2、IAP是在造好的房子里边进行一些装修，当然人可以继续住啦！ICP是在电路编程，是LPC芯片的编程方式，相当于ATMEL的ISP，而LPC的ISP就相当于ATMEL的IAP了。

ISP与IAP的区别ISP：in system programming，在系统编程IAP：in applicaTIn programming 在应用编程但两者的操作方式，结果和应用场合有什么区别什么是ISP：用写入器将code烧入，不过，芯片可以在目标板上，不用取出来，在设计目标板的时候就将接口设计在上面，所以叫在系统编程，即不用脱离系统;什么是IAP：在应用编程，有芯片本身（或通过外围的芯片）可以通过一系列操作将code写入，比如一款支持Iap的单片机，内分3个程序区，1作引导程序区，2作运行程序区，3作下载区，。

P I C单片机烧录教程(总6页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
1.PIC单片机的开发编译环境主要有两个，一个是旧版的 MPLAB IDE ，一个是新
版的 MPLAB X IDE
2.对于老版本MPLAB IDE ，双击运行打开后，连接上kit3或者ICD3等仿真烧录
器，在下图红圈处单击选中
3.这时，会有一个弹框跳出，点击“OK”,不用理睬
4.接着点击下图圈中的“Settings”
5.然后，下图红圈处，单击选中，使能KI3给烧录芯片供电，然后单击确定，随后
还有一个弹框出现，点击“OK”，忽略即可
6.接着，如下图所示，红圈处的文字提示表示烧录芯片供电成功，接下来单击红箭
头所指按钮，便能实现程序烧录了
7.新版本环境烧录办法，双击运行MPLAB X IDE
编译好相关代码后，打开其配套的烧录软件，见下图：
8.A处选择正确的芯片，B处找到烧录文件 **.hex的所在位置
9.然后，在下图圈中的地方单击
10.进入如下界面，并在输入框中输入默认密码“microchip”
11.然后，点击Log on，进入后，单击下图圈中的按钮，并勾选前头所指，即允许了
kit3等烧录器对目标烧录芯片的供电：
12.接着单击下图所示圈中的按钮，并单击箭头指向的地方，即可连接上kit3
13.可能会出现警告弹框，点击OK即可，然后，单击下图圈中的按钮，先后会出现
两个红框圈中的类似文字提示信息，表示最终烧录成功
14.。

单片机烧录原理单片机烧录是指将程序代码下载到单片机的存储器中，以便单片机能够按照程序设计的功能进行工作。

在单片机系统设计中，烧录是非常重要的一步，因为它直接关系到程序的正确性和系统的稳定性。

下面我们来了解一下单片机烧录的原理。

首先，我们需要准备烧录工具。

常见的烧录工具有USB转串口下载器、USB转JTAG下载器等。

这些工具可以将计算机上的程序代码通过USB接口下载到单片机的存储器中。

在选择烧录工具时，需要根据单片机的型号和厂家推荐的烧录工具进行选择，以确保烧录的成功和稳定性。

其次，我们需要准备烧录软件。

烧录软件是用来将程序代码下载到单片机存储器中的工具，常见的烧录软件有Keil、IAR、FlashMagic等。

在使用烧录软件时，需要将单片机型号、烧录工具型号、程序代码等信息进行配置，然后通过USB接口将程序代码下载到单片机中。

接着，我们需要准备程序代码。

程序代码是由程序员根据单片机的功能需求编写的，它包括了单片机的初始化代码、功能实现代码等。

在编写程序代码时，需要考虑到单片机的特性和硬件资源，以确保程序的正确性和稳定性。

最后，我们需要进行烧录操作。

首先，将烧录工具通过USB接口连接到计算机上，并将单片机与烧录工具连接好。

然后，打开烧录软件，进行相关参数的配置，最后点击“烧录”按钮，等待烧录完成的提示。

在烧录过程中，需要确保单片机的供电和连接状态良好，以免影响烧录的成功。

总结一下，单片机烧录的原理包括准备烧录工具、准备烧录软件、准备程序代码以及进行烧录操作。

通过以上步骤，我们可以将程序代码成功地下载到单片机的存储器中，从而实现单片机的功能设计和应用。

希望本文对大家了解单片机烧录原理有所帮助，谢谢阅读！。

单片机烧录原理单片机烧录是指将开发人员编写的程序代码或者函数烧录到单片机芯片中，以实现特定的功能。

烧录的过程可以分为几个步骤，包括准备烧录设备、选择烧录工具、配置烧录参数、连接烧录线路、编写烧录代码等。

本文将详细介绍单片机烧录的原理和相关操作。

1. 烧录设备的准备在进行单片机烧录之前，需要准备相应的烧录设备。

一般而言，烧录设备由单片机烧录器、连接线路和烧录软件组成。

烧录器可以是USB烧录器、串口烧录器、ISP烧录器等，选择适合的烧录器需要根据所用单片机的型号和接口类型来确定。

连接线路一般可通过USB接口或者串口接口与计算机连接。

烧录软件则根据烧录器的型号选择相应的软件，并在计算机上进行安装和配置。

2. 选择烧录工具在选择烧录工具时，需要根据单片机的型号和厂家来确定。

常见的烧录工具有Keil C51、IAR Embedded Workbench、ST-Link等，分别适用于不同的单片机类型。

选择合适的烧录工具是保证烧录效果和稳定性的关键，因此需要根据开发需求和单片机的具体要求进行选择。

3. 配置烧录参数在进行单片机烧录之前，需要设置相关的烧录参数。

包括但不限于单片机型号、时钟频率、烧录方式、编程器型号、连接接口等。

这些参数需要根据单片机的具体要求进行设置，以确保正确的烧录过程和结果。

一般而言，烧录软件提供了可视化界面来配置这些参数，用户只需根据实际需求进行选择和设置即可。

4. 连接烧录线路在进行单片机烧录之前，需要将烧录器和计算机以及单片机进行正确地连接。

一般而言，USB烧录器通过USB线连接到计算机，串口烧录器和ISP烧录器则需要通过串口线或者其他相应的连接线路与计算机连接。

在连接线路时，需要注意线路的极性和接口的选择，以确保连接的正确性和稳定性。

5. 编写烧录代码烧录代码是指将编写的程序或者函数通过烧录工具烧录到单片机中的代码。

编写烧录代码的过程需要借助特定的开发工具和指令集，并遵循相应的编码规范和规则。
