电路分析总复习解析

电路分析课程期末复习要点电路的基本概念和定理熟悉电路与电路模型，电流、电压的参考方向及关联参考方向，功率的发出与吸收等概念；熟悉基尔霍夫定律，电阻元件，独立电压源、独立电流源、受控源，两类约束与电路方程，线性与非线性电阻的概念；熟练掌握利用两类约束求解电路的基本方法。

线性电阻电路掌握两个串联电阻的分压公式和两个并联电阻的分流公式，并用于电路计算。

掌握电阻串、并、混联和独立电压源串联、独立电流源并联的等效变换。

掌握两种电源电路模型的相互等效变换，并用于含源单口网络的化简。

熟练掌握支路电流法，结点分析法，网孔分析法，含受控源电路的分析。

网络定理掌握叠加定理、戴维宁定理和最大功率传输定理，并用于电路计算。

会进行简单含源单口网络的等效化简。

正弦稳态分析掌握表征正弦量的三要素，有效值电压（电流）与其幅值的关系。

掌握两同频正弦量相位差及相位超前与滞后的概念。

掌握基尔霍夫定理和R、L、C元件VCR关系式的相量形式及阻抗的概念。

掌握正弦稳态电路相量模型的画法。

掌握一般正弦稳态电路的相量分析方法，会用网孔分析法分析计算正弦稳态电路。

正弦稳态的功率理解瞬时功率、平均功率、功率因数的概念与最大功率传输定理。

掌握平均功率与功率因数的计算方法，会算简单电路的平均功率与功率因数。

了解对称三相电源，Y联结和∆联结时线电压（电流）与相电压（电流）的关系。

含耦合电感的电路分析理解耦合电感元件的表征参数和同名端的概念。

掌握耦合电感元件电压—电流关系式的列写方法。

理解理想变压器的性质和表征参数，掌握理想变压器两侧端口电压、电流和阻抗的变换方程。

会分析计算含理想变压器的简单电路。

网络函数和频率特性理解网络函数的定义、分类、计算方法和频率特性。

掌握一阶RC低通、高通滤波电路的转移电压比、转折频率及通频带的概念和计算。

掌握RLC串联谐振电路的谐振条件、谐振频率、Q值和谐振时电路中R、L、C上电压与输入电压的关系和电流的概念与计算。

了解RLC串联谐振电路的频率特性。

专题29电路故障分析【核心考点精讲】1、断路（1）故障判断：如果电路中用电器不工作（例如灯泡不亮），且电路中无电流，那么电路处于断路状态。

（2）位置判断①将电压表与各处并联，如果电压表示数接近电源电压，则与电压表并联部分断路；②将电流表与各处并联，如果电路其他部分可以正常工作，电流表有示数，则与电流表并联部分断路。

2、短路（1）故障判断：串联电路中某个用电器不工作，而其他用电器可以正常工作，则不工作的用电器短路。

（2）位置判断：将电压表与各处并联，如果电压表示数为0，则与电压表并联部分短路。

3、常见电路故障（1）用电器不工作①串联电路：观察其它用电器能否工作，如果所有用电器均不能工作，说明某处断路；如果其它用电器仍在工作，说明该用电器被短接。

②并联电路：如果所有用电器均不能工作，说明干路发生断路；如果其他用电器仍在工作，说明该用电器所在支路断路。

（2）电压表示数为零①电压表的两个接线柱到电源两极之间断路。

②电压表的两个接线柱之间被短接。

（3）电流表示数为零①电流表所在电路与电源两极构成回路中存在断路。

②电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动，例如电压表串联接在电路。

【必刷题型精练】1．（2022•淮安中考）如图所示，闭合开关S1，电灯L1、L2都能发光。

再闭合开关S2，观察到灯泡的发光情况是（）A．L1、L2都变亮B．L1变亮、L2不亮C．L1、L2都变暗D．L1不亮、L2变亮解：闭合开关S1，该电路为串联电路，电灯L1、L2都能发光；再闭合开关S2，灯泡L1的两端被导线相连，则灯泡L1被短路，L1不发光；通过灯泡L2电流变大，L2更亮。

答案：D。

2．（2022•自贡中考）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮解：读图可知，当只闭合S1时，两灯泡串联，所以两灯开始都发光，当再闭合S2时，灯L1被短路，只有灯L2工作，所以后来L1不亮，L2亮。

电路分析基础知识点概要请同学们注意：复习时不需要做很多题，但是在做题时，一定要把相关的知识点联系起来进行整理复习，参看以下内容：1、书上的例题2、课件上的例题3、各章布置的作业题4、测试题第1、2、3章电阻电路分析1、功率P的计算、功率守恒：一个完整电路，电源提供的功率和电阻吸收的功率相等关联参考方向：ui=P-P=；非关联参考方向：ui<P吸收功率0P提供（产生）功率>注意：若计算出功率P=-20W，则可以说，吸收-20W功率，或提供20W功率2、网孔分析法的应用：理论依据---KVL和支路的VCR关系1）标出网孔电流的变量符号和参考方向，且参考方向一致；2）按标准形式列写方程：自电阻为正，互电阻为负；等式右边是顺着网孔方向电压（包括电压源、电流源、受控源提供的电压）升的代数和。

3）特殊情况：①有电流源支路：电流源处于网孔边界：设网孔电流=±电流源值电流源处于网孔之间：增设电流源的端电压u并增补方程②有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程3、节点分析法的应用：理论依据---KCL和支路的伏安关系1）选择参考节点，对其余的独立节点编号；2）按标准形式列写方程：自电导为正，互电导为负；等式右边是流入节点的电流（包括电流源、电压源、受控源提供的电流）的代数和。

3）特殊情况：①与电流源串联的电阻不参与电导的组成；②有电压源支路：位于独立节点与参考节点之间：设节点电压=±电压源值位于两个独立节点之间：增设流过电压源的电流i 并增补方程③有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程4、求取无源单口网络的输入电阻i R （注：含受控源，外施电源法，端口处电压与电流关联参考方向时，iu R i =） 5、叠加原理的应用当一个独立电源单独作用时，其它的独立电源应置零，即：独立电压源用短路代替，独立电流源用开路代替；但受控源要保留。

注意：每个独立源单独作用时，要画出相应的电路图；计算功率时用叠加后的电压或电流变量求取。

直流电路、动态电路、交流电路(含耦合电感、变压器)三个部分。

第一部分直流电路一、复习内容1．电压、电位、电流及参考方向、电功率：UI P =P.5(1)U 、I 参考方向关联：⎩⎨⎧<>=)(00提供实发实吸吸UIP (2)U 、I 参考方向非关联：⎩⎨⎧<>-=)(00提供实发实吸吸UIP 2．欧姆定律：(1)U 、I 参考方向关联：RI U =；(2)U 、I 参考方向非关联：RI U -=3．电压源、电流源及各自特性4．无源和有源二端网络的等效变换(最简等效电路)5．基尔霍夫定律：⎪⎩⎪⎨⎧==∑∑0ii U KVLI KCL6．两种实际电源的等效变换：P.49(1)有伴电压源等效变换成有伴电流源；(2)有伴电流源等效变换成有伴电压源。

注意：任何支路或元件与电压源并联，对外电路而言，总可等效为电压源；任何支路或元件与电流源串联，对外电路而言，总可等效为电流源；理想电压源与理想电流源之间无等效关系。

P.487．支路电流法：1-n 个节点电流(KCL )方程，1+-n b 个回路电压(KVL )方程。

8．网孔电流法：P.98(1)当支路有电流源时的处理，P.99例3－6；(2)当支路有受控源时的处理，P.99例3－7，要列补充方程。

9．节点电压法：P.105(1)只含一个独立节点的节点电压方程：弥尔曼定理。

P.107图3－21；(2)含独立无伴电压源的处理：P.107例3－13；(3)含受控源的处理：P.108例3－14；(4)利用节点电压法求解运算放大电路：P.111例3－17。

10．叠加定理：P.115。

(1)电压源s U 不作用，短路之；(2)电流源s I 不作用，开路之；(3)线性电路中的电压、电流响应可以表为激励的线性组合。

11．戴维南定理：oc U ，开路电压；i R，除源后等效电阻。

I12．最大功率传递定理：当L i R R =时，max 4ociP R =13．运算放大器：利用虚短路、虚断路(虚开路)，KCL ；利用节点电压法，注意不得对输出点列写方程。

电路分析基础[第五章动态电路的分析]课程复习第五章动态电路的分析5．2．1 动态电路初始条件的确⽴⼀、初始条件动态电路中，⼀般将换路时刻记为t=0，换路前的⼀瞬间记为t=0_，换路后的⼀瞬间记为t=0+，则电路变量在t=0+的值，称为初始值，也称初始条件。

⼆、换路定则如果在换路前后，电容电流或电感电压为有限值，则换路时刻电容电压和电感电流不跃变，即uC (0_)=uC(0+)，iL(0_)=iL(0+)。

三、初始条件的计算(1)由换路前最终时刻即t=0_时的电路，求出电路的独⽴状态变量uC(0_)和iL (0_)。

从⽽根据换路定则得到uC(0+)和iL(0+)；(2)画出t=0+时的等效电路。

在这⼀等效电路中，将电容⽤电压为uC(0+)的直流电压源代替，将电感⽤电流为iL(0+)的直流电流源代替；(3)由上述等效电路，⽤直流电路分析⽅法，求其他⾮状态变量的各初始值。

5．2．2 动态电路的时域分析法5．2．2．1⼀阶电路的响应⼀阶电路是指只含有⼀个独⽴储能元件的动态电路。

⼀、⼀阶电路的零输⼊响应零输⼊响应是指动态电路⽆输⼊激励情况下，仅由动态元件初始储能所产⽣的响应，它取决于电路的初始状态和电路的特性。

因此在求解这⼀响应时，⾸先必须掌握电容电压或电感电流的初始值，⾄于电路的特性，对⼀阶电路来说，则是通过时间常数τ来体现的。

零输⼊响应都是随时间按指数规律衰减的，这是因为在没有外施激励的条件下，原有的储能总是要衰减到零的。

在RC电路中，电容电压总是从uC (0+)单调地衰减到零的，其时间常数τ=RC，即uC(t)=uC(0+)e-t/τ；在RL电路中电感电流总是从iL，(0+)单调地衰减到零的，其时间常数τ=L／R，即iL (t)=iL(0+)e-t/τ，掌握了uC(t)和iL(t)后，就可以⽤置换定理将电容⽤电压值为uC (t)的电压源置换，将电感⽤电流值为iL(t)的电流源置换，再求电路中其他⽀路的电压或电流即可。

电路期末知识点总结归纳1. 电路基础知识1.1 电路的基本概念1.2 电路元件的分类和特性1.3 电路分析方法1.4 电路中的电压和电流2. 电路分析方法2.1 基尔霍夫定律2.2 节点分析法2.3 网络分析法2.4 电路等效变换3. 直流电路分析3.1 电阻并联、电阻串联3.2 节点电压法分析电路3.3 电流互换定律3.4 电阻网络的戴维宾定理4. 交流电路分析4.1 交流电路中的频率与周期4.2 交流电路中的电压和电流的相位关系4.3 交流电路中的电阻、电感、电容的等效电路4.4 交流电路中的电压和电流的沿程关系5. 三相电路分析5.1 三相电路的基本概念5.2 三相平衡电路分析5.3 三相不平衡电路分析5.4 三相电路中的功率计算6. 电路中的功率问题6.1 有源元件和无源元件的功率计算6.2 功率因素和功率的优化6.3 电路功率的计算和分析方法6.4 电路中的有功功率和无功功率7. 电路的稳态和稳定性分析7.1 电路的瞬态和稳态响应7.2 电路的稳定性分析7.3 电路的频率响应和相位裕度7.4 电路的时间响应和频率响应的关系8. 电子管电路分析8.1 二极管的特性和应用8.2 晶体管的特性和应用8.3 功率放大电路的分析8.4 集成电路的特性和应用9. 电路中的峰值与均值9.1 电路中的波形峰值和均值的计算方法 9.2 电路中的均方根值和有效值的计算方法9.3 电路中的均值定理和峰值定理10. 电路的滤波与调节10.1 电路中的低通滤波器与高通滤波器 10.2 电路中的带通滤波器与带阻滤波器 10.3 电路中的调节电路与稳压电路10.4 电路中的滤波电路和调节电路的应用11. 电路中的混合信号处理11.1 模拟信号和数字信号的基本概念11.2 模拟信号的数字化处理和数字信号的模拟化处理11.3 电路中的模拟与数字信号处理的混合应用11.4 电路中的混合信号处理的设计与应用12. 电路中的噪声与干扰12.1 电路中的噪声源和噪声特性12.2 电路中的干扰源和干扰特性12.3 电路中的噪声与干扰的抑制和消除12.4 电路中的噪声与干扰分析与测量13. 电路的设计与仿真13.1 电路设计的基本原理与方法13.2 电路仿真软件的应用与特性13.3 电路设计与仿真的案例分析13.4 电路设计与仿真的进展与发展趋势以上就是电路期末考试的知识点总结，希望对大家的复习有所帮助。

电路复习题含答案解析一、选择题1. 欧姆定律的基本表达式是什么？A. V = IRB. I = V/RC. R = V/ID. V = I * R答案：A解析：欧姆定律描述了电压(V)、电流(I)和电阻(R)之间的关系，其基本表达式为 V = IR，其中 V 是电压，I 是电流，R 是电阻。

2. 一个电路中的总电阻为 100 欧姆，如果并联一个 50 欧姆的电阻，新的总电阻是多少？A. 25 欧姆B. 50 欧姆C. 75 欧姆D. 100 欧姆答案：B解析：并联电阻的总电阻计算公式为 1/R_total = 1/R1 + 1/R2，其中 R1 和 R2 是并联的电阻。

代入数值得 1/R_total = 1/100 +1/50 = 3/100，所以R_total = 100/3 ≈ 33.33 欧姆，但选项中没有这个数值，考虑到题目可能存在简化，正确答案应该是并联后电阻减小，所以选择 B。

二、简答题1. 什么是基尔霍夫电流定律和基尔霍夫电压定律？解析：基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。

基尔霍夫电压定律（KVL）则指出，在任何闭合电路中，沿着闭合路径的电压降之和等于电压升之和。

2. 什么是串联和并联电路？它们的基本特性是什么？解析：串联电路是指电路元件首尾相连，形成单一的电流路径。

串联电路的基本特性是总电阻等于各个电阻之和，且所有元件中的电流相同。

并联电路是指电路元件两端分别连接，形成多个电流路径。

并联电路的基本特性是总电阻的倒数等于各个电阻倒数之和，且各个元件两端的电压相同。

三、计算题1. 一个电路由两个电阻 R1 = 200 欧姆和 R2 = 300 欧姆串联组成，求电路的总电阻。

解析：串联电路的总电阻等于各个电阻之和。

因此，总电阻R_total = R1 + R2 = 200 + 300 = 500 欧姆。

2. 如果上述电路两端加上 12V 的电压，求通过 R1 的电流。

《电路分析BI》期末复习要点
第一章第二章这两章考1~2个大题
内容涵盖KCL、KVL、电阻等效变换（Y-只考对称）、电源等效变换。

第三章这章1~2个大题（第一二三章一共3个大题）
内容涵盖节点法、网孔法、回路法（树支、连枝、合理选择连枝）；会限方法计算
割集法不考，支路法不单独考方法。

第四章这章2个大题
内容涵盖戴维南（含受控源）、叠加（含受控源）、特勒根、互易，最大功率传输定理；会限方法计算
替代、对偶不考，诺顿考的几率小。

第六章这章3个大题
内容涵盖正弦计算、相量图、各种功率计算（P、Q、S注意单位）、功率因素、功率因素提高（很重要）、最大功率传输定理、谐振；
没有只能用相量图才能求解的题，相量图不难，对谐振带宽、品质因素的计算不考。

总复习题及解总复习题及解一、问答第一章答题1. 电流与电压为关联参考方向是指什么？答：电流参考方向（箭头方向）与电压降参考方向（“+”到“-”的方向）一致的方向。

第二章答题1. 应用叠加定理时，理想电压源不作用时视为短路，理想电流源不作用时视为开路。

2、求含有受控源单口网络的戴维南（诺顿）等效电路的内阻时，屏蔽掉电源后须用外施电压、电流法求得。

第三章答题1、对于电容C和电感L，电压和电流间的关系为：，2、换路定律是指：3、全响应解的两种表达式：（1）全响应=（零输入响应）+（零状态响应）（2）三要素法：第四章答题1、直流电路中，感抗为0，容抗为无穷大。

2、正弦电压 u (t ) =2U cos (?t + ?u )对应的相量表示为 u U U θ∠=•。

3、任意一个相量乘以j 相当于该相量逆时针旋转90o 。

4、三相对称电源星型联结，相、线电压的关系为相电压是线电压的31倍，且相电压滞后对应线电压30°。

对称电源△接线时，线电流、相电流之间关系为线电流等于3倍相电流，相位滞后对应相电流30°。

5、电阻元件的电压电流的有效值满足 ：U=IR ，关联参考方向下电压和电流同相位，即第五章答题无第六章答题1、本征半导体电子浓度等于空穴浓度；N型半导体的电子浓度大于空穴浓度；P 型半导体的电子浓度小于空穴浓度。

2、场效应管属于电压控制型器件，晶体三极管则属于电流控制器件。

3、晶体三极管工作在放大状态时，应使发射结正向偏置；集电结反向偏置。

4、稳定二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。

5、PN结的单向导电性，就是PN结正偏时导通，反偏时截止。

6、当温度升高时，三极管的集电极电流Ic 增加，发射结压降U BE减小。

第七章答题1、共模抑制比K CMR是差模放大倍数与共模放大倍数（绝对值）之比。

2、抑制温漂（零漂）最常用的方法是采用差放电路。

3、差分放大电路能够抑制共模信号，放大差模信号。

总复习：电流和电路（基础）【考纲要求】1.知道什么是元电荷，知道摩擦起电的实质和电荷间的相互作用；2.认识电路的组成、各部分的作用及常见的电路元件符号；3.知道通路、断路、短路，及短路的危害；4.了解串并联电路的特点，能根据要求连接、设计简单的串联和并联电路；5.知道电流形成及方向；6.会使用电流表；7.知道串、并联电路中电流的关系。

【知识网络】【考点梳理】考点一、简单的电现象1、摩擦起电:用摩擦的方法使物体带电的方法叫摩擦起电。

2、两种电荷：自然界只有两种电荷，被丝绸摩擦过的玻璃棒带的电荷叫做正电荷；被毛皮摩擦过的橡胶棒带的电荷叫做负电荷。

3、电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

4、电荷量：电荷的多少叫电荷量，简称电荷。

电荷的单位是库仑，简称库（符号是C）。

5、导体和绝缘体：善于导电的物体叫导体，不善于导电的物体叫绝缘体。

要点诠释：1、摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱的物体失去电子，束缚能力强的物体得到电子。

摩擦起电的过程是电荷的转移过程，而非创造了电荷。

摩擦起电使物体带上等量异种电荷。

2、导体能够导电，是因为导体内部有大量可以自由移动的电荷。

绝缘体不容易导电，是因为绝缘体内部几乎没有可以自由移动的电荷。

导体和绝缘体之间没有绝对的界限。

3、元电荷：一个电子所带的电量为1.6×10-19库仑，作为元电荷。

考点二、电路【中考复习——电流和电路主要考点梳理二、电路】1、电路的构成：电源、用电器、开关、导线。

2、电路的三种状态：（1）通路：接通的电路；（2）断路（开路）：断开的电路；（3）短路：电源两端或用电器两端直接用导线连接。

3、电路的两种连接方式（1）串联电路：把电路元件逐个顺次连接起来的电路。

（2）并联电路：把电路元件并列连接起来的电路。

要点诠释：1、电源是提供电能的；用电器是消耗电能的；开关是控制电路的；导线是输送电能的。

电路分析基础知识第一章1.参考电压和参考电流的表示方法。

(1)电流参考方向的两种表示：A）用箭头表示：箭头的指向为电流的参考方向。

(图中标出箭头）B）用双下标表示：如i AB , 电流的参考方向由A指向B。

(图中标出A、B）(2) 参考电压方向: 即电压假定的正方向，通常用一个箭头、“+”、”-”极性或“双下标”表示。

（3）电路中两点间的电压降就等于这两点的电位差，即U ab = V a- V b2.关联参考方向和非关联参考方向的定义若二端元件上的电压的参考方向与电流的参考方向一致（即参考电流从参考电压的正极流向负极），则称之为关联参考方向。

否则为非关联参考方向。

3.关联参考方向和非关联参考方向下功率的计算公式：（1）u, i 取关联参考方向：p = u i （2）u, i 取非关联参考方向：p =- ui 按此方法，如果计算结果p>0，表示元件吸收功率或消耗功率；p<0，表示发出功率或产生功率。

关联参考方向和非关联参考方向下欧姆定律的表达式：（1）电压与电流取关联参考方向:u Ri（2）电压与电流取非关联参考方向: u –Ri 。

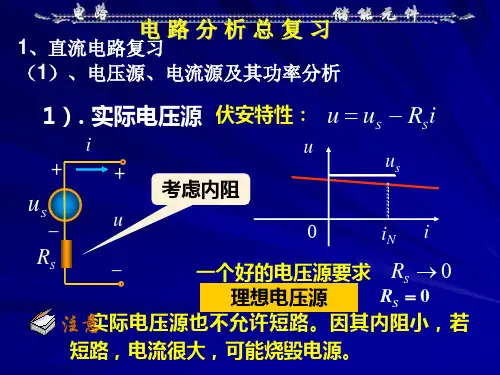

4．电容元件（1）伏安特性（2）两端的电压与与电路对电容的充电过去状况有关（3）关联参考方向下电容元件吸收的功率（4）电容元件的功率与储能5．电感元件（1）电感元件的电压-电流关系——伏安特性（2）电感两端的电压与流过的电流无关,而与电流的变化率成正比（3）电感元件的功率与储能6．实际电压源随着输出电流的增大，端电压将下降，可以用理想电压源U S和一个内阻R0串联来等效。

7．实际电流源可以用理想电流源与一个电阻并联来等效. 电流源两端电压愈大，流过内阻的电流越大,输出的电流就愈小。

8．基尔霍夫电流定律（KCL）的内容及表达式。

KCL：对于任一集总电路中的任一节点，在任一时刻，流出（或流进）该节点的所有支路电流的代数和为零。

即例：对图示电路有：KCL的推广：KCL不仅适用于电路的节点，也适用于电路中任意假设的封闭面。
