磁力开关工作原理
磁力开关是一种利用磁力效应实现电路开关的装置。其工作原理可以简述如下：
磁力开关由导电材料制成，内部包含一个铁芯和可移动的触点。当没有施加外部磁场时，触点处于开放状态，电流无法通过。然而，当外部施加一定强度的磁场时，铁芯会受到磁力吸引，移动并与触点接触，完成电路的闭合。
在工作过程中，磁力开关的铁芯扮演着重要角色。铁芯由易磁化的材料制成，因此对磁场非常敏感。当外部磁场靠近磁力开关时，磁力线穿过铁芯并导致铁芯磁化。这使得铁芯成为一个临时磁体，并具有吸引铁质材料的能力。
当铁芯受到磁力吸引时，它会与移动触点接触，触点闭合，电流得以通过。当外部磁场消失或弱化时，铁芯失去磁性并返回原位，触点分离，电路再次打开。
磁力开关广泛应用于自动控制系统中。它们可以通过控制外部磁场的强弱和位置来实现电路的开闭。此外，磁力开关还具有响应速度快、可靠性高等优点，因此在各个领域都有广泛的应用。
/

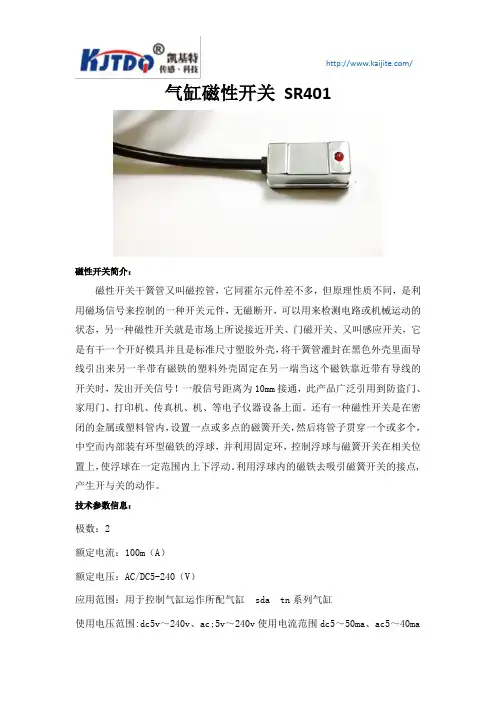

气缸磁性开关
SR401
磁性开关简介：
磁性开关干簧管又叫磁控管，它同霍尔元件差不多，但原理性质不同，是利用磁场信号来控制的一种开关元件，无磁断开，可以用来检测电路或机械运动的状态，另一种磁性开关就是市场上所说接近开关、门磁开关、又叫感应开关，它是有干一个开好模具并且是标准尺寸塑胶外壳，将干簧管灌封在黑色外壳里面导线引出来另一半带有磁铁的塑料外壳固定在另一端当这个磁铁靠近带有导线的开关时，发出开关信号！一般信号距离为10mm接通，此产品广泛引用到防盗门、家用门、打印机、传真机、机、等电子仪器设备上面。还有一种磁性开关是在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作。
技术参数信息：
极数：2
额定电流：100m（A）
额定电压：AC/DC5-240（V）
应用范围：用于控制气缸运作所配气缸 sda tn系列气缸
使用电压范围:dc5v～240v、ac;5v～240v使用电流范围dc5～50ma、ac5～40ma /
摄氏度保护等级:IP-67
指示灯:LED
电线长度:2m
寿命:≥500(万次)所配气缸
应用范围：
主要用于控制工业机械的动作，转数比的范围为1:1至1:150；总尺寸适合于小空间内的组装，传动轴和齿轮驱动轴均由不锈钢材料制作，齿轮和驱动衬套由自动润滑的热塑材料制作，各种材料和组件均具有良好的抗磨性，同时设备具有很好的防水防尘性能。磁性开关主要用起重等控制工业机械的动作，该转数比的范围为1:1至1:9400；标准限位开关安装有2个，3个，4个，6个，8个，10个或12个快动或缓动开关以及尖角凸轮PRSL7140PI。根据用户要求我们可提供其它组件和转数比。做特殊订货。最大转数比为1:9400。所有材料和零件都是抗腐蚀、防水、防尘。

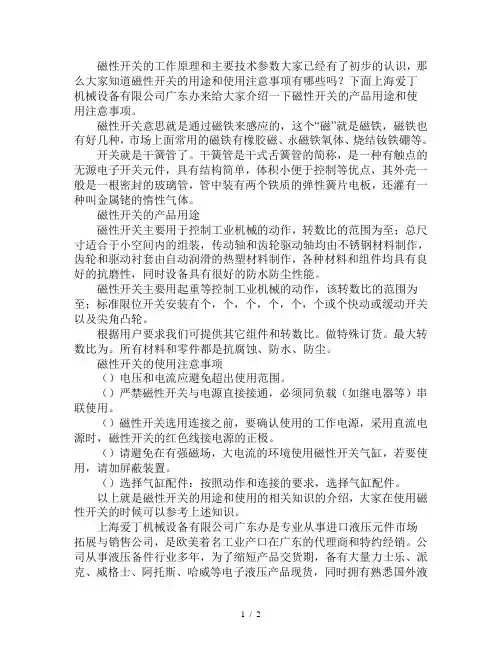

磁性开关的工作原理和主要技术参数大家已经有了初步的认识，那么大家知道磁性开关的用途和使用注意事项有哪些吗？下面上海爱丁机械设备有限公司广东办来给大家介绍一下磁性开关的产品用途和使用注意事项。
磁性开关意思就是通过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关就是干簧管了。干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种叫金属铑的惰性气体。
磁性开关的产品用途
磁性开关主要用于控制工业机械的动作，转数比的范围为至；总尺寸适合于小空间内的组装，传动轴和齿轮驱动轴均由不锈钢材料制作，齿轮和驱动衬套由自动润滑的热塑材料制作，各种材料和组件均具有良好的抗磨性，同时设备具有很好的防水防尘性能。
磁性开关主要用起重等控制工业机械的动作，该转数比的范围为至；标准限位开关安装有个，个，个，个，个，个或个快动或缓动开关以及尖角凸轮。
根据用户要求我们可提供其它组件和转数比。做特殊订货。最大转数比为。所有材料和零件都是抗腐蚀、防水、防尘。
磁性开关的使用注意事项
（）电压和电流应避免超出使用范围。
（）严禁磁性开关与电源直接接通，必须同负载（如继电器等）串联使用。
（）磁性开关选用连接之前，要确认使用的工作电源，采用直流电源时，磁性开关的红色线接电源的正极。
（）请避免在有强磁场，大电流的环境使用磁性开关气缸，若要使用，请加屏蔽装置。
（）选择气缸配件：按照动作和连接的要求，选择气缸配件。
以上就是磁性开关的用途和使用的相关知识的介绍，大家在使用磁性开关的时候可以参考上述知识。
上海爱丁机械设备有限公司广东办是专业从事进口液压元件市场拓展与销售公司，是欧美着名工业产口在广东的代理商和特约经销。公司从事液压备件行业多年，为了缩短产品交货期，备有大量力士乐、派克、威格士、阿托斯、哈威等电子液压产品现货，同时拥有熟悉国外液压机电产品的专业人员为您解决进口备件技术支持。代理力士乐、威格士、派克、丹尼逊、阿托斯、哈威、贺德克等公司电子液压产品。公司经营的产品已广泛应用于航天、冶金、电力、汽车、钢铁、造纸、石化等多个领域。您的要求和询价会得到我们及时的回复，您的采购效率也将因此而提高，我们坚信双方的合作将充分发挥我们的资源优势，最终实现完美共赢。
磁性开关电气符号和图形
电气中的磁性开关符号如图所示：
磁性开关意思就是通过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。开关就是干簧管了。
干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有惰性气体。平时，玻璃管中的两个由特殊材料制成的簧片是分开的。 当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。
因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。在实际运用中，通常用永久磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。
扩展资料
磁性开关的作用：
磁性接近开关是接近开关的一种，接近开关是传感器家族中众多种类中的一个，它是利用电磁工作原理，用先进的工艺制成的，是一种位置传感器。它能通过传感器与物体之间的位置关系变化，将非电量或电磁量转化为所希望的电信号，从而达到控制或测量的目的。
磁性接近开关能以细小的开关体积达到最大的检测距离。它能检测磁性物体(一般为永久磁铁)，然后产生触发开关信号输出。
由于磁场能通过很多非磁性物，所以此触发过程并不一定需要把目标物体直接靠近磁性接近开关的感应面，而是通过磁性导体(如铁)把磁场传送至远距离。
KGE1系列磁性开关
使 用 说 明 书
索 引
一、原理 ......................................................................................................................... 1
二、产品型号规格和结构 ....................................................................................... 3
三、主要技术参数 ..................................................................................................... 6
四、永磁铁磁场源使用方法 .................................................................................. 9
五、钢丝绳磁场源使用方法 ................................................................................ 11
六、使用注意事项 ................................................................................................... 13
七、附图 ....................................................................................................................... 14
使用本产品之前，请仔细阅读全部说明，它会帮你解决许多问题。
