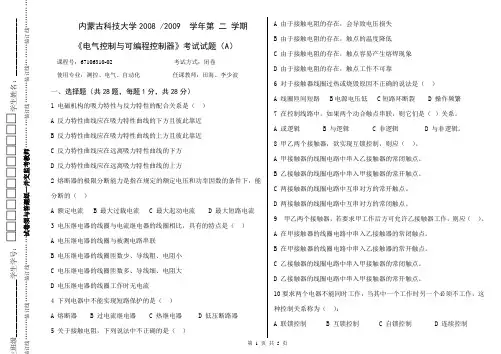

内蒙古科技大学电气控制PLC 2008.2009A卷

第 1 页 共 5 页 内蒙古科技大学2008 /2009 学年第 二 学期

《电气控制与可编程控制器》考试试题（A）

课程号：67106310-02 考试方式：闭卷

使用专业：测控、电气、自动化 任课教师：田海、李少波

一、选择题（共28题，每题1分，共28分）

1 电磁机构的吸力特性与反力特性的配合关系是（ ）

A 反力特性曲线应在吸力特性曲线的下方且彼此靠近

B 反力特性曲线应在吸力特性曲线的上方且彼此靠近

C 反力特性曲线应在远离吸力特性曲线的下方

D 反力特性曲线应在远离吸力特性曲线的上方

2 熔断器的极限分断能力是指在规定的额定电压和功率因数的条件下，能分断的（ ）

A 额定电流 B 最大过载电流 C 最大起动电流 D 最大短路电流

3 电压继电器的线圈与电流继电器的线圈相比，具有的特点是（ ）

A 电压继电器的线圈与被测电路串联

B 电压继电器的线圈匝数少、导线粗、电阻小

C 电压继电器的线圈匝数多、导线细、电阻大

D 电压继电器的线圈工作时无电流

4 下列电器中不能实现短路保护的是（ ）

A 熔断器 B 过电流继电器 C 热继电器 D 低压断路器

5 关于接触电阻，下列说法中不正确的是（ ） A 由于接触电阻的存在，会导致电压损失

B 由于接触电阻的存在，触点的温度降低

C 由于接触电阻的存在，触点容易产生熔焊现象

D 由于接触电阻的存在，触点工作不可靠

6 对于接触器线圈过热或烧毁原因不正确的说法是（ ）

A 线圈匝间短路 B电源电压低 C短路环断裂 D 操作频繁

7 在控制线路中，如果两个动合触点串联，则它们是（ ）关系。

A 或逻辑 B 与逻辑 C 非逻辑 D 与非逻辑。

8 甲乙两个接触器，欲实现互锁控制，则应（ ）。

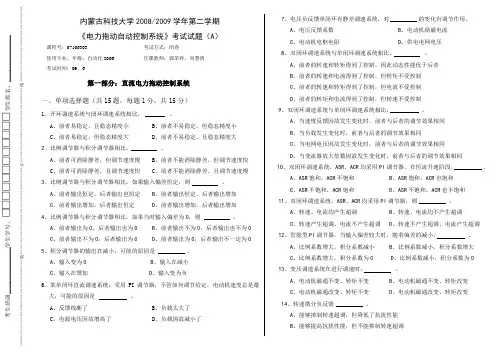

内蒙古科技大学2008/2009学年第二学期

《电力拖动自动控制系统》考试试题（A）

课程号：67106303 考试方式：闭卷

使用专业、年级：自动化2006 任课教师：郭荣祥、刘慧博

考试时间：09、6

第一部分：直流电力拖动控制系统

一、单项选择题（共15题，每题1分，共15分）

1、开环调速系统与闭环调速系统相比， 。

A、前者易稳定，且稳态精度小 B、前者不易稳定，但稳态精度小

C、前者易稳定，但稳态精度大 D、前者不易稳定，且稳态精度大

2、比例调节器与积分调节器相比， 。

A、前者可消除静差，但调节速度慢 B、前者不能消除静差，但调节速度快

C、前者可消除静差，且调节速度快 C、前者不能消除静差，且调节速度慢

3、比例调节器与积分调节器相比，如果输入偏差恒定，则 。

A、前者输出恒定，后者输出也恒定 B、前者输出恒定，后者输出增加

C、前者输出增加，后者输出恒定 D、前者输出增加，后者输出增加

4、比例调节器与积分调节器相比，如果当时输入偏差为0，则 。

A、前者输出为0，后者输出也为0 B、前者输出不为0，后者输出也不为0

C、前者输出不为0，后者输出为0 D、前者输出为0，后者输出不一定为0

5、积分调节器的输出在减小，可能的原因是 。

A、输入变为0 B、输入在减小

C、输入在增加 D、输入变为负

6、某单闭环直流调速系统，采用PI调节器，不管如何调节给定，电动机速度总是最大，可能的原因是 。

.

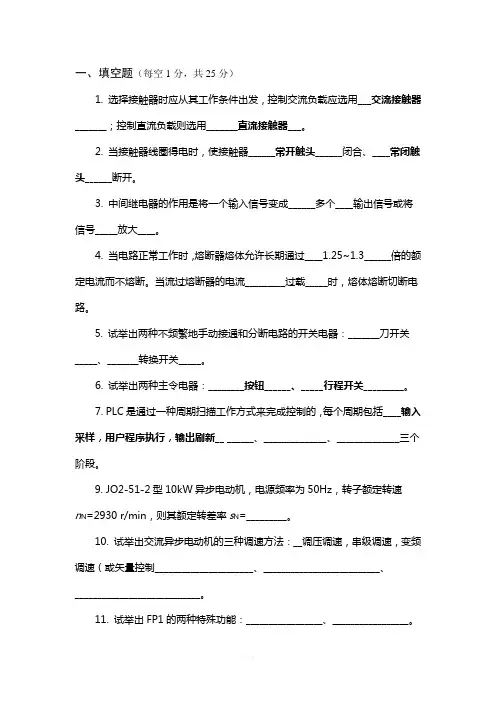

可编辑 一、填空题（每空1分，共25分）

1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速nN=2930 r/min，则其额定转差率sN=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。 .

可编辑 1~5. ×√√×× 6~10. ×√√×√

二、判断题（正确划“√”，错误划“×”。每小题1分，共10分）

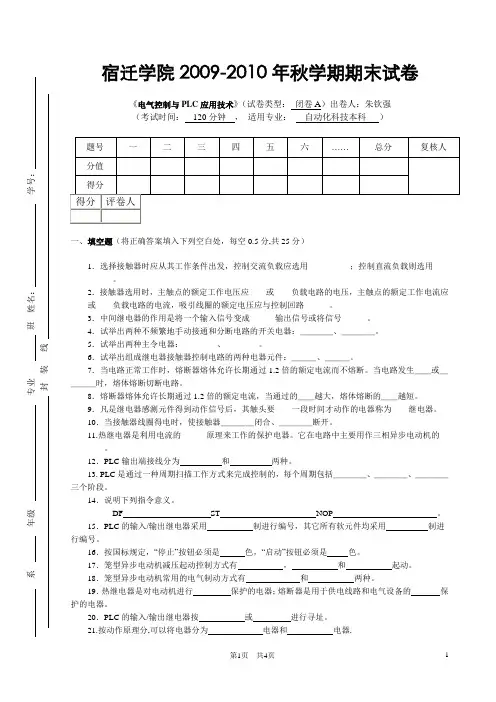

第1页 共4页 1 宿迁学院2009-2010年秋学期期末试卷

《电气控制与PLC应用技术》（试卷类型： 闭卷A）出卷人：朱钦强

（考试时间： 120分钟 ， 适用专业： 自动化科技本科 ）

题号 一 二 三 四 五 六 …… 总分 复核人

分值

得分

得分 评卷人

一、填空题（将正确答案填入下列空白处，每空0.5分,共25分）

1．选择接触器时应从其工作条件出发，控制交流负载应选用__________；控制直流负载则选用__________。

2．接触器选用时，主触点的额定工作电压应____或____负载电路的电压，主触点的额定工作电流应____或____负载电路的电流，吸引线圈的额定电压应与控制回路______。

3．中间继电器的作用是将一个输入信号变成______输出信号或将信号______。

4．试举出两种不频繁地手动接通和分断电路的开关电器：＿＿＿＿、＿＿＿＿。

5．试举出两种主令电器：________、________。

6．试举出组成继电器接触器控制电路的两种电器元件：＿＿＿、＿＿＿。

7．当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。当电路发生＿＿或＿＿＿＿时，熔体熔断切断电路。

8．熔断器熔体允许长期通过1.2倍的额定电流，当通过的＿＿越大，熔体熔断的＿＿越短。

9．凡是继电器感测元件得到动作信号后，其触头要____一段时间才动作的电器称为____继电器。

10．当接触器线圈得电时，使接触器＿＿＿＿闭合、＿＿＿＿断开。

11.热继电器是利用电流的______原理来工作的保护电器。它在电路中主要用作三相异步电动机的________。

12．PLC输出端接线分为

和

两种。

13. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括＿＿＿＿、＿＿＿＿、＿＿＿＿三个阶段。

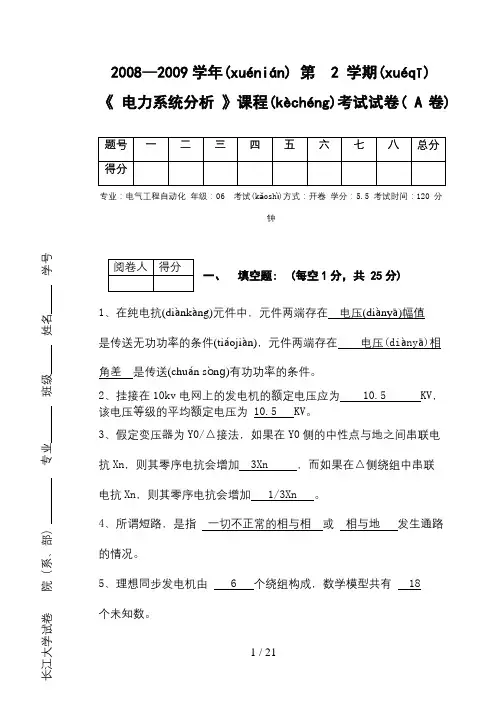

1 / 21 长江大学试卷 院（系、部） 专业 班级 姓名

学号

2008—2009学年(xuénián) 第 2 学期(xuéqī)

《 电力系统分析 》课程(kèchéng)考试试卷( A卷)

专业：电气工程自动化 年级：06 考试(kǎoshì)方式：开卷 学分：5.5

考试时间：120 分钟

一、

填空题: (每空1分，共 25分)

1、在纯电抗(diànkàng)元件中，元件两端存在 电压(diànyā)幅值

是传送无功功率的条件(tiáojiàn)，元件两端存在 电压(diànyā)相角差 是传送(chuán sònɡ)有功功率的条件。

2、挂接在10kv电网上的发电机的额定电压应为 10.5 KV，该电压等级的平均额定电压为 10.5 KV。

3、假定变压器为Y0/△接法，如果在Y0侧的中性点与地之间串联电抗Xn，则其零序电抗会增加 3Xn ，而如果在△侧绕组中串联电抗Xn，则其零序电抗会增加 1/3Xn 。

4、所谓短路，是指 一切不正常的相与相 或 相与地 发生通路的情况。

5、理想同步发电机由 6 个绕组构成，数学模型共有 18

个未知数。 题号 一 二 三 四 五 六 七 八 总分

得分

阅卷人 得分

6、电能的质量指标是以 电压 、 波形 和 频率

来衡量的。

7、中枢点的调压方式分为三类，分别为 逆调压 、

顺调压 、和 恒调压（常调压） 。

8、两相短路接地的复合序网是三序网___并联___。

9、N个节点的电力系统，其节点导纳矩阵为___N______阶。

10、架空输电线空载时，末端电压比首端电压___高______。

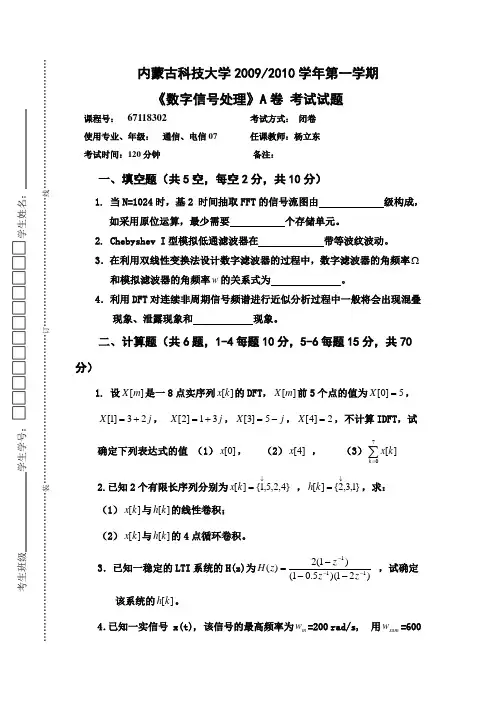

内蒙古科技大学2009/2010学年第一学期

《数字信号处理》A卷 考试试题

课程号： 67118302 考试方式： 闭卷

使用专业、年级： 通信、电信07 任课教师：杨立东

考试时间：120分钟 备注：

一、填空题（共5空，每空2分，共10分）

1. 当N=1024时，基2 时间抽取FFT的信号流图由 级构成，如采用原位运算，最少需要 个存储单元。

2. Chebyshev I型模拟低通滤波器在 带等波纹波动。

3．在利用双线性变换法设计数字滤波器的过程中，数字滤波器的角频率和模拟滤波器的角频率w的关系式为 。

4．利用DFT对连续非周期信号频谱进行近似分析过程中一般将会出现混叠现象、泄露现象和 现象。

二、计算题（共6题，1-4每题10分，5-6每题15分，共70分）

1. 设][mX是一8点实序列][kx的DFT，][mX前5个点的值为5]0[X，jX23]1[， jX31]2[，jX5]3[，2]4[X，不计算IDFT，试确定下列表达式的值 （1）]0[x， （2）]4[x ， （3）70][kkx

2.已知2个有限长序列分别为}4,2,5,1{][kx ，}1,3,2{][kh，求：

（1）][kx与][kh的线性卷积；

（2）][kx与][kh的4点循环卷积。

3．已知一稳定的LTI系统的H(z)为)21)(5.01()1(2)(111zzzzH ，试确定该系统的][kh。

4．已知一实信号 x(t), 该信号的最高频率为mw=200 rad/s, 用samw=600 考生班级________________学生学号：□□□□□□□□□□□□学生姓名：________________

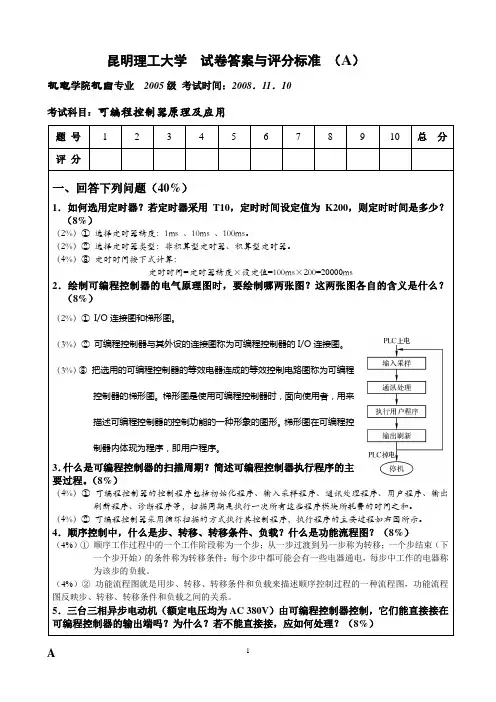

A 1 昆明理工大学 试卷答案与评分标准 （A）

机电学院机自专业 2005级 考试时间：2008．11．10

考试科目：可编程控制器原理及应用

题 号 1 2 3 4 5 6 7 8 9 10 总 分

评 分

一、回答下列问题（40%）

1．如何选用定时器？若定时器采用T10，定时时间设定值为K200，则定时时间是多少？（8%）

（2%）① 选择定时器精度：1ms 、10ms 、100ms。

（2%）② 选择定时器类型：非积算型定时器、积算型定时器。

（4%）③ 定时时间按下式计算：

定时时间=定时器精度×设定值=100ms×200=20000ms

2．绘制可编程控制器的电气原理图时，要绘制哪两张图？这两张图各自的含义是什么？（8%）

（2%）① I/O连接图和梯形图。

（3%）② 可编程控制器与其外设的连接图称为可编程控制器的I/O连接图。

（3%）③ 把选用的可编程控制器的等效电器连成的等效控制电路图称为可编程控制器的梯形图。梯形图是使用可编程控制器时，面向使用者，用来描述可编程控制器的控制功能的一种形象的图形。梯形图在可编程控制器内体现为程序，即用户程序。

3．什么是可编程控制器的扫描周期？简述可编程控制器执行程序的主要过程。（8%）

（4%）① 可编程控制器的控制程序包括初始化程序、输入采样程序、通讯处理程序、用户程序、输出刷新程序、诊断程序等，扫描周期是执行一次所有这些程序模块所耗费的时间之和。

（4%）② 可编程控制器采用循环扫描的方式执行其控制程序，执行程序的主要过程如右图所示。

4．顺序控制中，什么是步、转移、转移条件、负载？什么是功能流程图？（8%）

（4%）① 顺序工作过程中的一个工作阶段称为一个步；从一步过渡到另一步称为转移；一个步结束（下一个步开始）的条件称为转移条件；每个步中都可能会有一些电器通电，每步中工作的电器称为该步的负载。

（4%）② 功能流程图就是用步、转移、转移条件和负载来描述顺序控制过程的一种流程图，功能流程图反映步、转移、转移条件和负载之间的关系。

内蒙古科技大学2010/2011学年第二学期

《电力拖动自动控制系统》考试试题A

课程号：67106303 考试方式：闭卷

使用专业、年级：自动化08级 任课教师：郭荣祥，朱琳

考试时间：2011.6. 备注：答案写在答题纸上

第一篇 直流拖动控制系统

一、 单项选择题（共10分，每题1分）

1、PWM可逆直流调速系统中，微处理器与电力电子器件之间需要增加（ d ）。

A、整流电路 B、逆变电路

C、调节电路 D、驱动电路

2、 可逆V-M系统中的环流指的是（ c ）。

A、正组整流电路与负载之间的电流 B、反组整流电路与负载之间的电流

C、不经过负载的正组整流电路与反组整流电路之间的电流

D、流过负载的电流

3、逻辑无环流可逆直流调速系统需要设置（ 1 ）环流电抗器。

A、1 B、2 C、3 D、4

4、位置随动系统与调速系统相比，（ b ）。

A、前者抗扰性重要，跟随性次之 B、前者跟随性重要，抗扰性次之

C、前者抗扰性跟随性同样重要 D、后者抗扰性跟随性同样重要

5、智能型PI调节器，在小偏差范围内，当偏差变大时，（ a ）。

A、比例系数应增大，积分系数应减小

B、比例系数应减小，积分系数应增大

C、比例系数、积分系数都应增大

D、比例系数、积分系数都应减小

6、弱磁调速时，（ b ）。

A、转速增大，转矩增大 B、转速增大，转矩减小

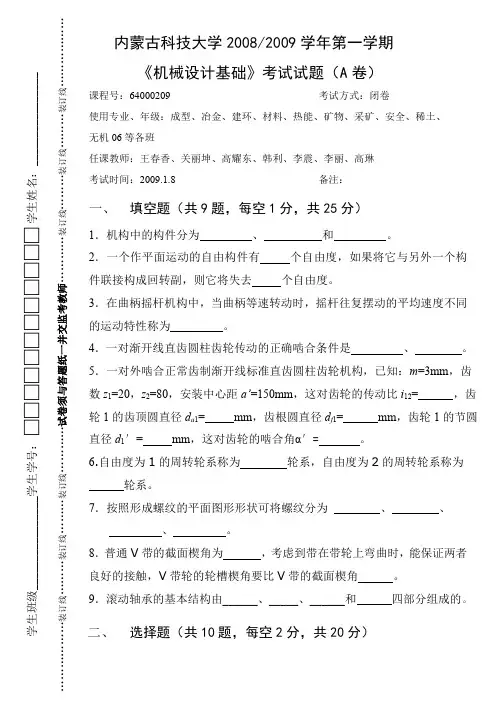

内蒙古科技大学2008/2009学年第一学期

《机械设计基础》考试试题（A卷）

课程号：64000209考试方式：闭卷

使用专业、年级：成型、冶金、建环、材料、热能、矿物、采矿、安全、稀土、

无机06等各班

任课教师：王春香、关丽坤、高耀东、韩利、李震、李丽、高琳

考试时间：2009.1.8备注：

一、填空题（共9题，每空1分，共25分）

1．机构中的构件分为、和。

2．一个作平面运动的自由构件有个自由度，如果将它与另外一个构件联接构成回转副，则它将失去个自由度。

3．在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为。

4．一对渐开线直齿圆柱齿轮传动的正确啮合条件是、。

5．一对外啮合正常齿制渐开线标准直齿圆柱齿轮机构，已知：m=3mm，齿

数z1=20，z

2=80，安装中心距a’=150mm，这对齿轮的传动比i

12=，齿

轮1的齿顶圆直径da1=mm，齿根圆直径d

f1=mm，齿轮1的节圆

直径d1′=mm，这对齿轮的啮合角α′=。

6.自由度为1的周转轮系称为轮系，自由度为2的周转轮系称为

轮系。

7．按照形成螺纹的平面图形形状可将螺纹分为、、、。

8．普通V带的截面楔角为，考虑到带在带轮上弯曲时，能保证两者

良好的接触，V带轮的轮槽楔角要比V带的截面楔角。

9．滚动轴承的基本结构由______、_____、______和四部分组成的。

二、选择题（共10题，每空2分，共20分）

三、学生班级________________学生学号：□□□□□□□□□□□□学生姓名：________________

………………装订线………装订线………装订线…………试卷须与答题纸一并交监考教师…………装订线………装订线………装订线………………1．压力角可作为判断机构传力性能的标志，压力角越大，机构传力性能。

A.越好B.越差C.不受影响

2．在曲柄摇杆机构中，若将摇杆长度改变为无穷大，可得到。

A.曲柄滑块机构B.摇块机构C.定块机构

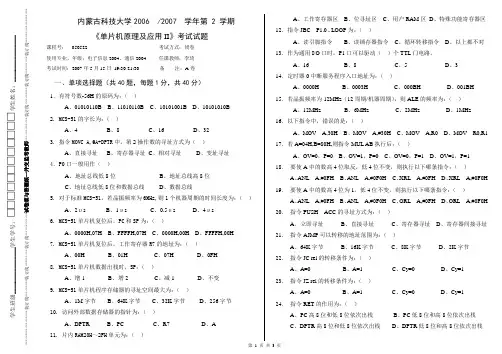

第 1 页 共 3 页 内蒙古科技大学2006 /2007 学年第 2 学期

《单片机原理及应用II》考试试题

课程号： 050522 考试方式：闭卷

使用专业、年级：电子信息2004、通信2004 任课教师：李琦

考试时间：2007年5月15日 19:30-21:30 备 注：A卷

一、单项选择题（共40题，每题1分，共40分） 1．有符号数-56H的原码为：（ ）

A、01010110B B、11010110B C、10101001B D、10101010B

2. MCS-51的字长为：（ ）

A、4 B、8 C、16 D、32

3. 指令MOVC A,@A+DPTR中，第2操作数的寻址方式为（ ）

A、直接寻址 B、寄存器寻址 C、相对寻址 D、变址寻址

4．P0口一般用作（ ）

A、地址总线低8位 B、地址总线高8位

C、地址总线低8位和数据总线 D、数据总线

5. 对于标准MCS-51，若晶振频率为6MHz,则1个机器周期的时间长度为：（ ）

A、2μs B、1μs C、0.5μs D、4μs

6. MCS-51单片机复位后，PC和SP为：（ ）

A、0000H,07H B、FFFFH,07H C、0000H,00H D、FFFFH,00H

7. MCS-51单片机复位后，工作寄存器R7的地址为：（ ）

A、00H B、01H C、07H D、0FH

8. MCS-51单片机数据出栈时，SP：（ ）

A、增1 B、增2 C、减1 D、不变

9. MCS-51单片机程序存储器的寻址空间最大为：（ ）

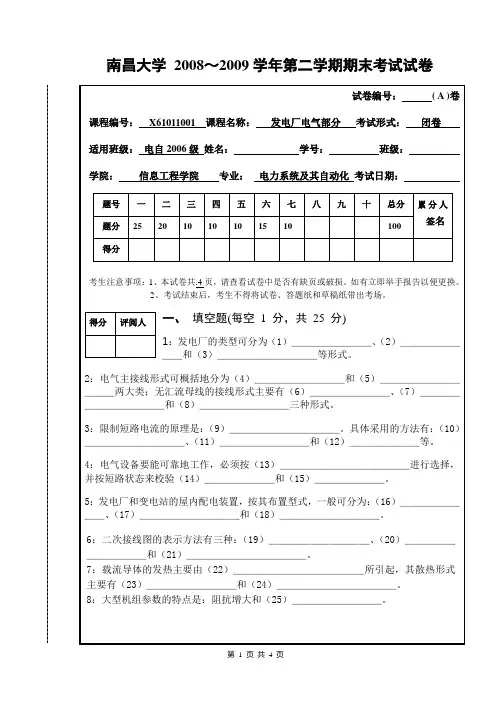

第 1 页 共 4 页 南昌大学 2008～2009学年第二学期期末考试试卷

试卷编号： ( A )卷

课程编号： X61011001 课程名称： 发电厂电气部分 考试形式： 闭卷

适用班级： 电自2006级 姓名： 学号： 班级：

学院： 信息工程学院 专业： 电力系统及其自动化 考试日期：

题号 一 二 三 四 五 六 七 八 九 十 总分 累分人

签名 题分 25 20 10 10 10 15 10 100

得分

考生注意事项：1、本试卷共.4页，请查看试卷中是否有缺页或破损。如有立即举手报告以便更换。

2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。

得分 评阅人

一、 填空题(每空 1 分，共 25 分)

1：发电厂的类型可分为（1）＿＿＿＿＿＿＿＿、（2）＿＿＿＿＿＿＿＿和（3）＿＿＿＿＿＿＿＿＿＿等形式。

2：电气主接线形式可概括地分为（4）＿＿＿＿＿＿＿＿＿和（5）＿＿＿＿＿＿＿＿＿＿＿两大类；无汇流母线的接线形式主要有（6）＿＿＿＿＿＿＿＿、（7）＿＿＿＿＿＿＿＿＿＿＿＿和（8）＿＿＿＿＿＿＿＿＿三种形式。

3：限制短路电流的原理是：（9）＿＿＿＿＿＿＿＿＿＿＿。具体采用的方法有：（10）＿＿＿＿＿＿＿＿＿＿、（11）＿＿＿＿＿＿＿＿＿和（12）＿＿＿＿＿＿＿等。

4：电气设备要能可靠地工作，必须按（13）＿＿＿＿＿＿＿＿＿＿＿＿＿进行选择，并按短路状态来校验（14）＿＿＿＿＿＿＿和（15）＿＿＿＿＿＿＿。

5：发电厂和变电站的屋内配电装置，按其布置型式，一般可分为：（16）＿＿＿＿＿＿＿＿、（17）＿＿＿＿＿＿＿＿＿＿和（18）＿＿＿＿＿＿＿＿＿＿。

第1页 共8页 第2页 共8页 考

生

答

题

不

得

过

此

线 ∶∶∶∶∶∶∶∶∶∶∶∶∶∶密∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶封∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶

任课教师：徐绍坤

教学班号：51080112

姓名：

学号：

∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶装∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶订∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶ 红河学院成人高等学历教育2020学年第一学期2018级电气工程及其自动化专业/（专升本）《电气控制与PLC技术》

课程期末考试试卷

卷别： A卷

考试单位： 考试日期：

一、基本指令(每小题10分，共20分)

1、绘出下列指令语句表对应的梯形图

0 LD X0 1 AND X1 2 LD X2 3 ANI X3

4 ORB 5 LD X4 6 AND X5 7 LD X6

8 ANI X7 9 ORB 10 ANB 11 LD M0

12 AND M1 13 ORB 14 AND M2 15 OUT Y4

16 END

2、写出下图所示梯形图对应的指令表。

二、PLC编程设计(每小题15分，共30分)

1、有两台电动机M1、M2，控制要求为：M1和M2可以分别启动和停止；M1和M2可以同时启动和停止。试设计控制程序。

2、电机正反转控制：正转3S，停2S，反转3S，停2S，循环3次后停止。

电气控制与PLC工程应用,电气PLC（A卷）

考 生 信 息 栏 电气工程 与自动化 学院 电气工程 及其自动化

专业 xx 级 班级 姓名 学号 装 订 线 厦门理工学院试卷 xx-xx

学年 第 2学期 课程名称 电气控制与PLC 试卷 卷别 A √ B □

电气工程及其自动化 专业 xx 级 班级 考试 方式 闭卷 √ 开卷

□ 本试卷共8大题( 4页)，满分100分，考试时间120分钟。

请在答题纸上作答，在试卷上作答无效。

一、 填空题：（本题共28空，每空1分，共28分） 1、 PLC的工作过程分为 、 和 三个阶段。

2、根据硬件结构的不同，可以将可编程序控制器分为___________、___________、___________。

3 、开关量输出模块的几种型式有___________，___________，___________。。

4三相异步电动机常用的启动方式有 ， 。

5．可编程控制器主要由 ， ， ， 组成。

6．可编程控制器的顺序功能表图主要由 ， ， ， 和 组成。

7．FX系列PLC的编程元件中只有 和 的元件号采用八进制。

8定时器的线圈 时开始定时，定时时间到时，其常开触点 ， 常闭触点 。

9 FX系列PLC的OUT指令不能用于 继电器。

10 ．FX2N－64MR型PLC有 个I/O点，是 输出型的基本单元。

二、判断题（每小题2分，共10分 正确的√ 错误的 ×） （ ）1、交流接触器的灭弧罩如果损坏，一时又找不到零件更换，可以先去掉灭弧罩使用。

（ ）2、为了避免误操作，通常将控制按钮的按钮帽做成不同颜色，且常用绿色表示停止按钮，红色表示启动按钮。

（ ）3、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

（ ）4、PLC的输入继电器的线圈不能由程序驱动，只能由外部信号驱动 。

内蒙古科技⼤学电⼯学试题与答案B卷

2011-2012学年第⼀学期考试试卷（B）

⼀、选择题1、关于电位下列说法不正确

．．．的是( )A参考点的电位为零,VX某点电位为正，说明该点电位⽐参考点⾼；

B选取不同的参考点，电路中各点的电位也将随之改变；

C电路中两点间的电压值与零电位参考点的选取有关。

2、电路中某条⽀路被短路，说法错误

．．的是( )(A) ⽀路的电压为零(B)⽀路电流为零(C)短路线上电流很⼤

3、⼀般⽽⾔，负载增加指（）

A.负载电阻增⼤ B负载电流增⼤ C负载电压增⼤。

4、叠加定理⽤于计算（）。

（A）线性电路中的电压电流 (B)线性电路中的功率 (C)⾮线性电路电压电流5、在电感性负载两端并联⼀定值的电容，以提⾼功率因素，下列说法不正确

．．．的是（）(A)减少线路的电流 (B) 电路的有功功率不变 (C)电路的⽆功功率不变

6、电压电流为⼀致参考⽅向,对于正弦交流电路中的C

、

、LR元件，描述正确

．．的是( )

（A）电容的电压超前电流90 (B) 电感的电压超前电流

90 (C)电阻的电压电流反相

7、三相电路中，必需中线的是（）。

（A）三相对称负载Y形接法（B）三相对称负载?形接法（C）三相不对称负载Y形接法8、关于三相对称电压电流，描述不正确

．．．的是（）。

（A）有效值相等（B）频率相同（C）相位⼀致9、关于三相异步电动机的磁场，描述不正确

．．．的是（）。

（A）定⼦旋转磁场与转⼦旋转磁场同步（B）定⼦旋转磁场相对于转⼦速度为n n-0（C）转⼦旋转磁场相对于定⼦速度为nn-

10、三相异步电动机的定⼦端电压降低到额定值的80％时，其起动转矩将( )

(A)不变 (B)减⼩到额定值的80％ (C)减⼩到额定值的 64％

11、三 相 异 步 电 动 机 在 运 ⾏ 中 增加其极对数，则该 电 动 机 的 转 速 将 减⼩ ，提 ⾼ 其 供 电 频 率，该 电 动 机 的 转速 将 增⼤ 。（增⼤ 减⼩ 不变）。

第 1 页 共 6 页 内蒙古科技大学2010 /2011 学年第 一 学期

《自动控制原理》（B卷）考试试题

课程号：67106308 考试方式：闭卷

使用专业、年级：自动化08、电气08、测控08 任课教师：李爱莲、李少波、刘丕亮

考试时间： 备 注：带计算器

一、选择题（共10题，每空3分，共30分）

1. 下列属于线性定常时不变系统的数学模型是（ ）

a）222()()()drtcttrtdt

b）222()()()5drtctrtdt

c）3232()()()368()()dctdctdctctrtdtdtdt

d）以上都不是

2.某系统的输入信号为单位斜坡信号，其输出响应为1tte，则该系统是（ ）。

a）惯性环节 b）一阶微分 c）振荡环节 d）以上都错

3．对图1根轨迹所表示的系统性质描述不正确的是：（ ）。

jK*=a1K*=a2图1 a）增大根轨迹增益不会使系统变得不稳定。

b）当根轨迹增益从a1向a2增大时，系统调节时间变短。

c）当根轨迹增益从a1向a2增大时，系统超调量增大。

d）当根轨迹增益小于a1或大于a2时，系统无超调。 4．系统的开环传递函数及其开环幅相特性曲线如下，则系统闭环稳定的是（ ）。

a）

1j123()(1)(1)(1)KGsTsTsTs

b）

1j412()(1)(1)KGssTsTs

c）

1j3212(1)()(1)(1)KTsGssTsTs

d） 以上都不稳定

5．最小相位系统的开环对数幅频渐近特性曲线如下图，则下列说法错误的是（ ）

-20-40()L-40

a）在单位斜坡输入信号下，系统稳态误差为0。

b）该系统为稳定系统。

哈尔滨理工大学 2008－2009学年第一学期考试试题

系：电气工程及其自动化 出题教师： 课程组 系主任： 第 1 页共 2 页 考试科目：PLC电气控制与组态设计 考试时间：120分钟 试卷总分100分 题号 一 二 三 四 五 六 总分 得分 评卷教师 周美兰 周封 李文娟 徐永明 王旭东 王哈力 一、 简答题（本大题共3小题，1、2每小题5分，3题10分，总计20分） 1、与传统的继电器-接触器控制系统相比较，PLC控制系统有什么主要的优点？ 2、PLC的三种输出电路分别适用于什么类型的负载? 3、指出梯形图中的错误，并画出正确的梯形图同时写出指令助记符。

二、 填空题（每空1分，共计20分） 1、PLC的基本结构由 、 和 三大部分组成。 2、PLC的一个工作周期包括三个阶段，分别为 阶段、 阶段和 阶段。 3、 FP1需占用输入端X0～X7的特殊功能，其优先权排序由高至低分别为 、 、 和 。 4、在通信线路上按数据传输方向划分有单工、 和 通信三种方式。 5、PLC采用 工作方式。 6、SV50是与 相对应的 寄存器；EV120是与 相对应的 寄存器。

装 订 线 班级： 学号： 姓名： 2008年12月22日 第 1 页共 2 页 7、高级指令的源操作数S可以是 或是 ；而目标操作数D只 能是 。 三、用算术运算指令完成算式8765(1234567)11111024−+×，这里包括了加、减、乘、除四种运算。要求X1闭合时开始运算，X0闭合时各单元清零，且清零优先。（15分） 四、（a）是一个延时断开的定时控制线路程序，（b）是一个延时闭合的定时控制线路程序，试分别作出控制梯形图，并分析动作过程，画出相应的时序图。（15分）
