液压控制阀介绍
——插装阀
一、概述
二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设
计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。因每个插装
阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
1、二通插装阀的特点
二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压
系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污 能力强， 对油液
过滤精度无严格要求； 结构简单， 维修方便， 故障少，寿命长；插件具有一
阀多能的特性，便于组成各种液压回路，工作稳 定可靠；插件具有通用化、标
准化、系列化程度很高的零件，可以组成集成化系统。
2、二通插装阀的组成
二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组
成。图1是二通插装阀的典型结构
图1 二通插装阀的典型结构
控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。控制
盖板内有控制油通道，配有一个或多个阻尼螺塞。通常盖板有五个控制油孔：
X、Y、Z1、Z2和中心孔a(见图2 )。由于盖板是按通用性来设计的，具体运用
到某个控制油路上有的孔可能被堵住不用。为防止将盖板装错，盖板上的定位
孔，起标定盖板方位的作用。另外，拆卸盖板之前就必须看清、记牢盖板的安
装方法。
图2 盖板控制油孔
先导控制元件称作先导阀，是小通径的电磁换向阀。块体是嵌入 插装元
件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基 础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3 )。每只插件有 两个连
接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。阀芯开启，A
口和B口沟通；阀芯闭合，A口和B口之间中断。因而插装阀的功能等同于2
位2 通阀。故称二通插装阀，简称插装阀。
图 3 插装元件
根据用途不同分为方向阀组件、压力阀组件和流量阀组件。同一通径的三
种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不 同。三种组件均有两
《液压传动》练习题

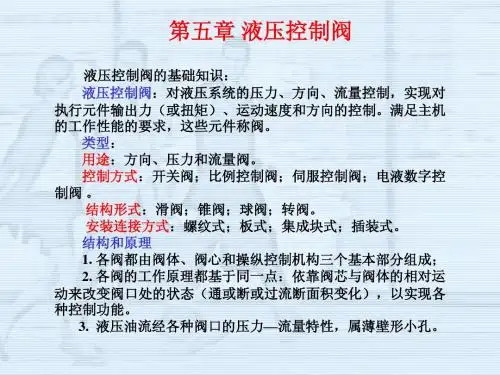

第七章 液压控制阀
一、填空题：
1、液压阀的基本结构一般由 阀芯 、 阀体 和 控制调节机构 三部分组成。
2、液压阀阀芯的结构类型有 球阀 、锥阀 和 滑阀 。其中， 滑阀 为控制液流轴向通断的双向阀芯，球阀 和 锥阀 为控制液流径向通断的单向阀芯。
3、液压阀按其所控制的参数不同，可分为 压力控制阀 、 流量控制阀 和 方向控制阀 。
4、液压阀按其操纵动力不同，可分为 手动阀 机动阀 液动阀 电磁阀 电液阀 。
5、单向阀的作用是 正向导通，反向截止（定向） 。
6、液控单向阀可以利用其控制油液的压力而实现液流的 反向 流动。
7、换向阀的功能主要是由换向阀阀芯所控制的 通路数（阀口数） 和 工作位数 决定。
8、溢流阀的作用是 恒压 和 溢流 ，通常并联在 定量泵 的排油口处，安全阀的作用
是 限压 和 安全（过载）保护 ，通常并联在 变量泵 的口处。
9、溢流阀按结构不同可分为 直动式 和 先导式 ，其中， 直动式 因其动作灵敏，反应速度快而常用作安全阀； 先导式 因其恒压性好而常用作溢流阀。
10、定值减压阀的作用是 减压 和 稳压 ，常用于 支路压力小于系统压力的系统 。
11、顺序阀可以使液压系统内的工作机构按 预先确定的先后顺序 动作，若系统内执行元件的动作顺序可以任意调整，则最先动作执行元件顺序阀的调定压力 最小 ，最后动作执行元件顺序阀的调定压力 最大 。
12、压力继电器是将液压系统中的 压力信号 转换为 电信号 的信号转换装置，常用于控制系统内的 电磁 阀。
13、节流阀可以控制调节系统中进入液动机的 流量 大小，通过节流阀的流量大小取决于
开口量（通流面积）大小 、 阀口形式 和 阀两端的压差 。
14、调速阀是将 节流阀 和 定差减压阀 串联组合在一起，从而保证节流阀 阀两端的压差
《液压传动》练习题
第七章 液压控制阀
一、填空题：
1、液压阀的基本结构一般由 阀芯 、 阀体
和 控制调节机构 三部分组成。
2、液压阀阀芯的结构类型有 球阀 、 锥阀
和 滑阀 。其中， 为控制液流轴向通断的双向阀芯， 滑阀 和 球阀 为控制液流径向通断的单向阀芯。
3、液压阀按其所控制的参数不同，可分为 压力控制阀 、 流量控制阀 和 方向控制阀 。
4、液压阀按其操纵动力不同，可分为 手动阀 、 机动阀 、 液动阀 、
电磁阀 和 电液阀 。
5、单向阀的作用是 正向导通，反向截止（定向） 。
6、液控单向阀可以利用其控制油液的压力而实现液流的
反向 流动。
7、换向阀的功能主要是由换向阀阀芯所控制的 通路数（阀口数） 和 工作位数 决定。
8、溢流阀的作用是 恒压 和 溢流 ，通常并联在 定量泵 的排油口处，安全阀的作用
限压 是 安全（过载）保护 和，通常并联在 的口处。
9、溢流阀按结构不同可分为 直动式 和 先导式 ，其中， 直动式 因其动作灵敏，反应速度快而常用作安全阀； 先导式 因其恒压性好而常用作溢流阀。
10、定值减压阀的作用是 减压 和 稳压 ，常用于 支路压力小于系统压力的系统 。
第七章液压控制阀
《液压传动》练习题
第七章 液压控制阀
一、填空题：
1、液压阀的基本结构一般由 阀芯 、 阀体 和 控制调节机构 三部分组成。
2、液压阀阀芯的结构类型有 球阀 、锥阀 和 滑阀 .其中, 滑阀
为控制液流轴向通断的双向阀芯，球阀 和 锥阀 为控制液流径向通断的单向阀芯。
3、液压阀按其所控制的参数不同，可分为 压力控制阀 、 流量控制阀 和 方向控制阀 。
4、液压阀按其操纵动力不同，可分为 手动阀 机动阀 液动阀 电磁阀 电液阀 。
5、单向阀的作用是 正向导通，反向截止（定向） .
6、液控单向阀可以利用其控制油液的压力而实现液流的 反向 流动。
7、换向阀的功能主要是由换向阀阀芯所控制的 通路数（阀口数） 和 工作位数 决定。
8、溢流阀的作用是 恒压 和 溢流 ，通常并联在 定量泵 的排油口处,安全阀的作用 是
限压 和 安全（过载）保护 ，通常并联在 变量泵 的口处。
9、溢流阀按结构不同可分为 直动式 和 先导式 ，其中， 直动式 因其动作灵敏，反应速度快而常用作安全阀； 先导式 因其恒压性好而常用作溢流阀.
10、定值减压阀的作用是 减压 和 稳压 ,常用于 支路压力小于系统压力的系统 .
11、顺序阀可以使液压系统内的工作机构按 预先确定的先后顺序 动作，若系统内执行元件的动作顺序可以任意调整，则最先动作执行元件顺序阀的调定压力 最小 ，最后动作执行元件顺序阀的调定压力 最大 。
12、压力继电器是将液压系统中的 压力信号 转换为 电信号 的信号转换装置，常用于控制系统内的 电磁 阀。
13、节流阀可以控制调节系统中进入液动机的 流量 大小，通过节流阀的流量大小取决于 开口量(通流面积）大小 、 阀口形式 和 阀两端的压差 .
