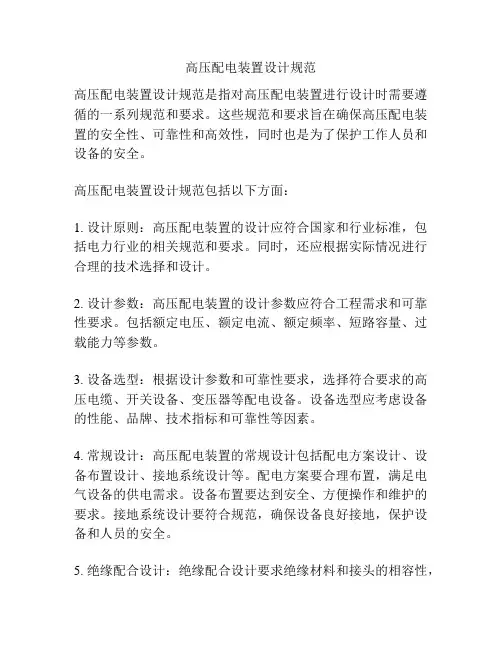

高压配电装置设计规范高压配电装置设计规范是指对高压配电装置进行设计时需要遵循的一系列规范和要求。

这些规范和要求旨在确保高压配电装置的安全性、可靠性和高效性，同时也是为了保护工作人员和设备的安全。

高压配电装置设计规范包括以下方面：1. 设计原则：高压配电装置的设计应符合国家和行业标准，包括电力行业的相关规范和要求。

同时，还应根据实际情况进行合理的技术选择和设计。

2. 设计参数：高压配电装置的设计参数应符合工程需求和可靠性要求。

包括额定电压、额定电流、额定频率、短路容量、过载能力等参数。

3. 设备选型：根据设计参数和可靠性要求，选择符合要求的高压电缆、开关设备、变压器等配电设备。

设备选型应考虑设备的性能、品牌、技术指标和可靠性等因素。

4. 常规设计：高压配电装置的常规设计包括配电方案设计、设备布置设计、接地系统设计等。

配电方案要合理布置，满足电气设备的供电需求。

设备布置要达到安全、方便操作和维护的要求。

接地系统设计要符合规范，确保设备良好接地，保护设备和人员的安全。

5. 绝缘配合设计：绝缘配合设计要求绝缘材料和接头的相容性，确保绝缘系统的可靠性。

同时，还要合理选择绝缘材料和绝缘结构，保证绝缘的良好性能，防止放电和短路事故的发生。

6. 防护设计：高压配电装置应采取相应的防护措施，确保设备和人员的安全。

包括防雷、防水、防火、防爆等设计要求，以及具备相应的安全设施，如安全开关、短路保护、接地保护等。

7. 电气设计：高压配电装置的电气设计应合理选取电缆、导线、绝缘子和其他电气元件，保证系统的正常运行。

同时，还要合理设计电气回路，防止电流过载、短路和其他电气故障的发生。

8. 操作和维护：高压配电装置应有清晰的操作说明和维护手册，供工作人员参考。

操作人员应具备相应的电气安全知识和技能，能够正确操作设备和进行日常维护。

综上所述，高压配电装置设计规范是确保高压配电装置安全可靠运行的重要依据。

设计人员应根据规范和要求进行设计，确保装置的设计符合国家标准和工程实际需求，为电力系统提供稳定可靠的电能供应。

配电房设计规范要求配电房是电力系统中非常重要的组成部分，它负责将电力分配到各个用电设备和区域，其设计的合理性和规范性直接关系到电力供应的稳定性、安全性以及经济性。

下面我们就来详细了解一下配电房设计的规范要求。

首先，配电房的选址至关重要。

它应尽量靠近负荷中心，以减少线路损耗和电压降。

同时，要避开易燃易爆、潮湿、有腐蚀性气体以及多尘的场所，确保环境相对干燥、通风良好。

此外，还要考虑到运输和维护的便利性，便于设备的安装、检修和更换。

在建筑结构方面，配电房的屋顶、墙壁和地面应具备良好的防火、防水和防潮性能。

屋顶的承重能力要足够，以承受可能安装的设备和设施的重量。

墙壁应采用不燃材料建造，且具有一定的隔热和隔音效果。

地面要平整、坚固，并做好防滑处理。

进入配电房，内部的布局要合理。

高低压开关柜、变压器等设备的布置应遵循安全、便捷的原则，留出足够的操作和维护空间。

不同电压等级的设备要分区布置，并有明显的标识。

通道的宽度要满足人员通行和设备搬运的要求，一般来说，主通道宽度不应小于 15 米，操作通道宽度不应小于 08 米。

配电房的照明设计也有严格的规范。

照明灯具应采用防爆、防潮型，照度要均匀，满足操作和检修的需要。

应急照明设备也是必不可少的，确保在突发停电情况下，人员仍能安全撤离和进行必要的操作。

说到电气设备，变压器的选择要根据实际负荷进行计算，确保其容量既能满足当前需求，又有一定的裕量以适应未来的发展。

高低压开关柜应具备良好的绝缘性能和防护等级，操作机构要灵活可靠。

配电柜内的电器元件要排列整齐，布线规范，标识清晰。

在安全防护方面，配电房要配备完善的防火、防爆、防雷和接地系统。

灭火器、消防栓等消防设备要齐全，并定期进行检查和维护。

避雷器要安装在进线端，以防止雷电波侵入。

接地系统的接地电阻应符合要求，确保电气设备的安全运行和人员的人身安全。

通风和空调系统对于配电房的正常运行也起着重要作用。

良好的通风可以排除设备运行产生的热量，降低室内温度，保证设备的正常工作温度。

高压配电室的设计要求及规范10kV及以下变电所设计规范GB5005J94第二节对建筑的要求第621条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m;低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第622条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第 6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10对有关专业的要求4.10.1可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

4.10.3 变压器室的通风窗，应采用非燃烧材料。

4.10.4配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30 m,高度宜按不可拆卸部件最大高度加0.30m。

4.10.5有下列情况之一时，油浸变压器室应设置容量为100液压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。

配电室设计规范和要求配电室是电力系统中的一个关键部分，它负责接收、配送和控制电能。

为确保人身安全和电力系统的正常运行，配电室应按照相关的设计规范和要求进行设计。

首先，配电室的设计应符合国家电力行业的相关规范和标准，如《建筑电气设计规范》、《电站设计规范》等。

这些规范主要涵盖了以下要求：1. 安全性要求：配电室的设计应满足安全防护的基本要求，包括电气安全、防火安全和防爆安全。

例如，配电室内的设备应采用防火、防爆材料，配电室应设计有足够的防火墙和防火门。

2. 进出通道要求：配电室应设计合理的进出通道，以确保人员和设备顺利进出并进行必要的维护和检修。

进出通道的宽度要满足消防通道的要求，并应设置安全防护设施，如防火门和防火墙。

3. 绝缘与接地：配电室内的电气设备和线路应有良好的绝缘和接地保护。

设备和线路应采用符合国家标准的绝缘材料，并设有必要的接地装置，以确保人身安全和电力系统的稳定运行。

4. 通风与温度控制：配电室内应有良好的通风装置和温度控制设备，以确保设备的正常运行。

通风装置应满足国家相关标准的要求，温度控制设备应能够及时调节室内温度，避免设备过热。

5. 电缆间距要求：配电室内电缆的敷设应符合安全要求，电缆之间的间距应满足国家相关标准的要求，以避免电缆之间的相互干扰和发生短路等事故。

6. 照明要求：配电室内应有良好的照明设施，以确保人员在操作时有足够的光线。

照明设施应满足国家相关标准的要求，并应采用防爆型照明设备。

除了以上的基本要求，配电室的设计还应根据具体情况考虑以下几个方面：1. 功能布局：根据配电设备的种类和数量，合理规划配电室内的设备布局，以便于设备的运行和维护。

例如，配电室应设有清晰的标示和标识，方便人员辨认设备和线路。

2. 设备选择：根据实际需求选择合适的配电设备和线缆，严格按照标准进行采购和安装。

设备和线缆的质量应达到国家相关标准的要求，并应有完整的产品证明文件。

3. 避雷与接地：根据配电室周围的环境和避雷要求，合理设计和安装避雷装置和接地系统，以保护配电室和电力设备免受直接或间接雷击侵害。

配电房设计规范要求配电房的设计规范是为了确保电气设备的安全运行和人员的安全而制定的。

以下是一些常见的配电房设计规范要求：1. 配电房的布置应符合建筑设计规范，如防火隔离要求、通风要求等。

2. 配电房内应设置合理的照明设备，并符合照明设计规范，以保证工作人员的工作视野。

3. 配电房应具备相应的防雷、防静电、防火等设施，确保电气设备和人员的安全。

4. 配电房的墙面、地面和天花板应采用防火、防爆材料，以减少火灾和爆炸的危险。

5. 配电房内应设置合理的通风设备，以确保电气设备的正常散热。

6. 配电房的进出口应设置防火门，并确保电气设备不会被可燃物堵塞。

7. 配电房内的电缆、线路等应按照规定进行敷设和绑扎，以保证电气设备的正常运行。

8. 配电房内应设置合理的温湿度监测设备，并进行定期维护和检查。

9. 配电房内应设置合理的人员疏散通道和紧急出口，以应对突发情况。

10. 配电房内的配电柜、开关、插座等设备应符合电气安全要求，并定期进行检查和维护。

11. 配电房内应设置合理的电源管理和监控系统，以确保电气设备的安全运行和故障诊断。

12. 配电房内的标志、警示标识应清晰可见，以提醒人员注意电气设备的危险性。

13. 配电房内的电气设备应按照规定进行定期检查和维护，确保其正常运行和安全性。

14. 配电房内的设备和线路应进行合理的接地设计，以确保电气设备和人员的安全。

15. 配电房内的电气设备容量和配电回路应合理设计，以满足建筑的用电需求。

总而言之，配电房的设计规范要求主要是为了保证电气设备的安全运行，确保人员的安全和建筑的用电需求。

设计人员需要结合实际情况和相关的法规标准进行设计，以保证配电房的安全性和可靠性。

高压配电室设计规范高压配电室是电力系统中重要的设施，其设计规范严格要求，旨在保障设施的安全、可靠运行。

以下是高压配电室设计规范的一些重要内容：1. 设计选址：高压配电室应选址在安全、便利的位置，远离易燃物、易爆物和有害化学物质的存放场所，且独立于其他建筑物。

同时要考虑易于维修、运输和漏电的排放等因素。

2. 建筑结构：高压配电室的建筑结构应符合相关建筑规范，能够承受设备和设施的重量，并具有必要的防火、防爆性能。

建筑材料应选用耐火、耐腐蚀的材料，如钢结构或钢筋混凝土。

3. 排布布局：高压配电室应设有合理的起居、工作区域和通道，设备和设施布局应充分考虑操作人员的安全和便利。

设备之间的间距和通道宽度应满足操作、维修和救援的需要。

4. 电气设备：高压配电室内的电气设备应符合国家和行业相关标准，如高压开关柜、变压器、断路器等。

设备的选择应考虑电力负荷、运行环境和可靠性等因素。

5. 排风通风：高压配电室应配备适当的排风设施，以保持良好的通风条件，防止设备过热。

排风系统应定期维护和清洁，并具备恰当的防火和防爆措施。

6. 检修区域：高压配电室应设有专门的检修区域，用于维护和检修设备。

检修区域应配置必要的工具、设备和安全防护措施，以确保操作人员的安全。

7. 照明和标识：高压配电室应配备充足的照明设施，以确保操作人员清晰可见，并标明安全警示标识，警示高压电源和危险区域。

标识应符合国家和行业标准。

8. 火灾预防和灭火设施：高压配电室应配置适当的火灾预防和灭火设施，如灭火器、消防栓、烟雾探测器等。

设备定期检查和维护，保证其正常工作。

综上所述，高压配电室设计规范对于建设安全、可靠的配电系统至关重要。

设计师应遵循相关规范和标准，并根据实际情况进行合理布局和配置，以确保人员和设备的安全运行。

高压配电室设计规范高压配电室是供电系统的重要部分，其设计规范对于保障供电系统的安全运行至关重要。

下面是一些高压配电室设计规范的要点，总结如下：1. 设计依据：高压配电室的设计应符合国家电工代码及相关标准，如《电气装置标准》、《电线电缆安装工程施工质量验收规范》等。

2. 布置与布线：高压配电室应具备合理的布置与布线，确保各设备之间的距离满足安全要求，避免相互干扰。

设备的布置应考虑通风和维修要求，便于操作与维护。

3. 安全出口：高压配电室应设置足够数量的安全出口，并标明明显的位置标识，确保人员在紧急情况下能够快速逃生。

4. 环境条件：高压配电室的设计应考虑环境条件，包括温度、湿度、尘土、腐蚀性气体等因素，确保设备的正常运行。

5. 通风与散热：高压配电室应具备良好的通风与散热条件，以保持设备工作的正常温度。

通风系统应采用可靠的风机设备，并设有防火墙和防爆门。

6. 接地系统：高压配电室的接地系统应符合国家标准，在保证设备安全运行的同时，避免由于接地导致的潜在危险。

7. 防雷与过电压保护：高压配电室应设有合适的防雷与过电压保护设备，以防止因雷击或过电压而对设备造成损坏。

8. 继电保护及自动化系统：高压配电室应配置继电保护和自动化系统，确保系统的安全可靠运行。

9. 动力与照明：高压配电室应设置稳定的动力来源和良好的照明设备，以满足设备运行和人员操作的需求。

10. 定期维护与检修：高压配电室在投入使用后应定期进行维护与检修，保持设备的正常运行状态。

总之，高压配电室设计规范的目的是确保供电系统的安全、稳定运行，减少事故发生的可能性。

设计人员应根据实际情况和相关标准进行综合考虑，细致周全地设计高压配电室。

同时，使用过程中也应严格按照设计规范进行操作和维护，以提高供电系统的可靠性和安全性。

高压配电室的设计要求及规范一、设计要求1.安全可靠：高压配电室的设计必须符合国家电力行业的相关标准，确保其在正常运行和突发情况下的安全可靠性。

2.合理布局：高压配电室的布局应科学合理，设备之间的距离应满足安全操作和维护要求，设备之间的通道宽度应符合工作人员的进出要求。

3.保护措施：高压配电室应设有完备的保护措施，如火灾报警系统、漏电保护装置、过负荷保护装置等，以确保人员和设备的安全。

4.环境适应：高压配电室的设计应适应当地的环境条件，如气候、潮湿度等，保证设备的正常运行。

5.便捷操作：高压配电室内的设备应设置合理、布局合理，方便操作和维护人员进行操作和维护。

6.灵活性：高压配电室的设计应具备一定的灵活性，以适应未来的供电系统扩容和改造需求。

二、设计规范1.电气安全规范：高压配电室的设计要按照《电气安全规范》进行，确保设备的安全使用和维护。

2.电源接地：高压配电室的电源接地需满足国家电力行业的相关规范，确保设备与地之间的电位差在安全范围内。

3.设备安装规范：高压配电室内的设备安装要按照相关规范进行，确保设备的密封性和可靠性。

4.通风规范：高压配电室内的通风设备及通风口要按照国家电力行业规范进行设计和安装，保证配电室内的空气流通和散热效果。

5.防火规范：高压配电室的材料、设备及布线要符合相应的防火规范，防止发生火灾，保障人员和设备的安全。

6.操作空间规范：高压配电室内的操作空间、工作通道要满足相关规范要求，保证操作人员的安全和便捷。

7.照明规范：高压配电室内的照明设施要满足相关规范，以提供充足、适宜的照明条件。

8.抗震规范：高压配电室的设计要符合抗震要求，确保地震时设备的安全。

综上所述，高压配电室的设计要求及规范包括安全可靠、合理布局、保护措施、环境适应、便捷操作、灵活性等方面。

设计人员应按照相关规范进行设计，确保高压配电室的正常运行和安全可靠性。

配电室设计规范和要求配电室是用于配送和控制电能的重要设施，其设计规范和要求对于电力系统的稳定运行和电力设备的安全使用至关重要。

下面是配电室设计规范和要求的相关内容：1. 配电室的位置选择配电室应位于干燥、通风良好的地方，远离易燃易爆物质，避免受到机械振动和腐蚀性气体的影响。

同时，还需要考虑容易维修和管理的因素。

2. 配电室的建筑要求配电室的建筑物应具备良好的防火性能和隔热性能，能够有效地保护电力设备和人员的安全。

建筑物的结构应稳固牢固，能够抵御自然灾害和人为破坏。

3. 配电室的通道和通道宽度为了方便设备的安装、运维和安全使用，配电室内应设置宽敞的通道。

通道的宽度应符合国家相关标准，以确保人员和设备的顺利通行。

4. 配电室的地面处理配电室的地面应采用防滑、防静电和防腐蚀的材料进行处理，以防止人员滑倒和静电引起的危险。

地面应保持干燥清洁，方便清理和疏散。

5. 配电设备的安装规范配电室内的设备应按照国家相关标准和规范进行安装，包括电缆、开关设备、继电器、接地装置等。

设备的安装位置和距离应符合安全距离的要求，以保证设备正常运行和人员的安全。

6. 配电系统的接地要求配电室的配电系统应进行良好的接地，以确保设备和人员的安全。

接地电阻应符合国家相关标准，接地线路应合理布置，不宜交叉和混杂，避免产生不良影响。

7. 配电室的灭火设备和逃生通道为了应对突发情况，配电室内应设置灭火设备，如灭火器、消防栓等。

同时，还应规划合理的逃生通道，确保人员在紧急情况下能够安全疏散。

8. 配电室的温度和湿度控制配电室的温度和湿度应控制在适宜的范围内，以保证设备的正常运行和延长设备的使用寿命。

可采用空调、通风设备等进行调节。

9. 配电室的标识和警示标志配电室内应设置清晰明确的标识和警示标志，如设备名称、电压、电流等，以便维修和救援人员快速判断和操作。

同时，还应设置安全警告标志，防止非相关人员闯入。

10. 配电室的维护和安全管理配电室的设备应定期进行检查、维护和保养，确保设备的可靠性和安全性。

高压配电装置设计规范1.一般要求（1）一般要求高压配电装置的上、下架结构均应结实，绝缘质量良好，符合技术规范，以防止漏电、击穿。

（2）设备选用配电装置中，高压绝缘件、电缆及其他电气设备的型号及规格均应与配电装置的配置表相一致，应满足有关规定的效率、安全性和可靠性要求。

（3）电气连接高压配电装置的电气连接应紧密，布线均匀，连接端子安全良好，无松动现象。

（4）绝缘配件高压绝缘件应具有良好的绝缘性能，并且符合质量要求。

绝缘件的布放，应均匀地围绕设备进行，以确保配电装置的整体性能。

（5）控制工作高压配电装置应设置适当的保护设备，实施良好的控制管理，以确保配电装置的安全可靠运行。

2.安全性要求（1）静电保护安装配电装置时，应按照要求正确安装静电防止装置，以保证配电装置的安全性。

（2）火灾安装配电装置时，应按有关标准的要求，增加自动灭火系统，以制止火灾的发生。

（3）安全隔离安装配电装置时，应在四面设置安全隔离，以防止事故的发生。

（4）安全监控安装配电装置时，应设置安全监控系统，以及定时检查系统，进行安全状况监测以及定时检查，以确保配电装置的安全性。

3.质量要求（1）质量标准高压配电装置的检验、维护及使用环境和条件，均应按照国家以及有关技术规范的要求来进行，以保证配电装置的质量。

（2）检查检验高压配电装置的安装完工后，应进行详细的检查检验，以确保设备的质量，安全性以及可靠性。

（3）设备维护对于高压配电装置，应定期安排维护，维护内容应包括检查仪器设备的电气、机械检查，并根据一定的时间周期，进行设备的校准及定期测试，以确保设备的有效性。
