该建造为Ⅱ类普通住宅最高日用水定额取 QL=250L/(人.d)用水人数取每户 5 人总用水人数为： 5*2*30+300 人时变化系数取 Kh=2.5则最高日用水量为：250*300/1000=75m³/d 最高日最大时用水量为：75/24*2.5=7.81m³/h2—8 总水头损失为：Hf=4.02+3.27+1.21+1.48+1.84+26.44=38.26kPa=3.286mH2O单位水损 失(kPa/m )1.0112 1.3060 0.50170.9341 0.9092 0.3371 0.4100 0.5112 0.2840水头损 失 (kPa )4.02 3.27 1.21 1.48 1.84 26.44α0.02480 0.01666 0.00729 0.00249 0.00123 0.00084 0.00061 0.00048 0.00025平均 出流 概率 U0 (％)3.62 2.68 1.54 0.77 0.38 0.26 0.19 0.15 0.077同时 出流 概率 U (％)47 40 30 21 15 12 10 9 6.5管长L (m )4.3 3.6 3.6 3.6 3.6 93.1设计秒流 量q g(L／S )0.4700.540 0.828 0.987 1.656 2.070 2.484 2.76 3.055计算 管道 编号1’— 1 0— 1 1—2 2—3 3—4 4—5 5—6 6—7 7—8管径 DN (mm)25 25 32 32 40 50 50 50 70当量 总数 Ng5 6.75 11.75 23.5 47 70.5 94 117.5 235流速 v(m ／ s )0.93 0.72 0.87 0.93 0.78 0.97 1.17 1.30 0.87厨房和洗手间的立管的最大设计通水能力为 8.8L/s厨房的排水当量为 3，厨房排水立管设计秒流量为：Qp=0.12α √Np+Qmax=0.12*1.5* √ (3*30) +1=2.71L/s＜8.8L/s因此，满足要求。

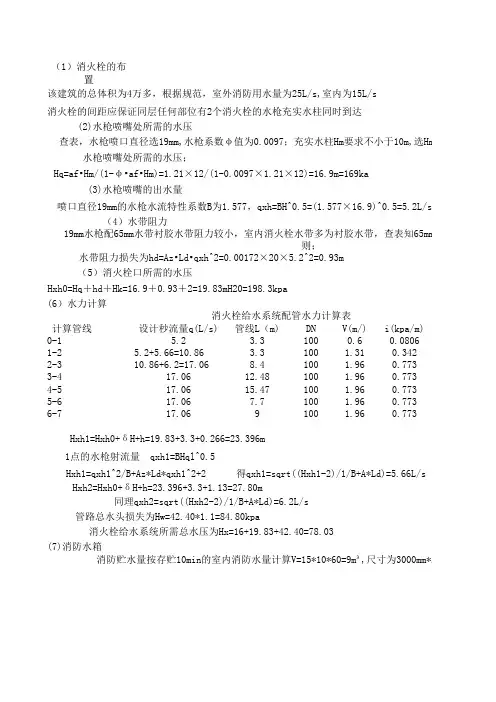

（1）消火栓的布置该建筑的总体积为4万多，根据规范，室外消防用水量为25L/s,室内为15L/s消火栓的间距应保证同层任何部位有2个消火栓的水枪充实水柱同时到达(2)水枪喷嘴处所需的水压查表，水枪喷口直径选19mm,水枪系数φ值为0.0097；充实水柱Hm要求不小于10m,选Hm=12,水枪实验系 水枪喷嘴处所需的水压；Hq=af•Hm/(1-φ•af•Hm)=1.21×12/(1-0.0097×1.21×12)=16.9m=169ka(3)水枪喷嘴的出水量喷口直径19mm的水枪水流特性系数B为1.577，qxh=BH^0.5=(1.577×16.9)^0.5=5.2L/s>5L（4）水带阻力19mm水枪配65mm水带衬胶水带阻力较小，室内消火栓水带多为衬胶水带，查表知65mm水带水带阻力损失为hd=Az•Ld•qxh^2=0.00172×20×5.2^2=0.93m（5）消火栓口所需的水压Hxh0=Hq＋hd＋Hk=16.9＋0.93＋2=19.83mH20=198.3kpa(6）水力计算消火栓给水系统配管水力计算表计算管线设计秒流量q(L/s)管线L（m)DN V(m/)i(kpa/m)0-1 5.2 3.31000.60.08061-2 5.2+5.66=10.86 3.3100 1.310.3422-310.86+6.2=17.068.4100 1.960.7733-417.0612.48100 1.960.7734-517.0615.47100 1.960.7735-617.067.7100 1.960.7736-717.069100 1.960.773Hxh1=Hxh0+δH+h=19.83+3.3+0.266=23.396m1点的水枪射流量 qxh1=BHql^0.5Hxh1=qxh1^2/B+Az*Ld*qxh1^2+2 得qxh1=sqrt((Hxh1-2)/1/B+A*Ld)=5.66L/s Hxh2=Hxh0+δH+h=23.396+3.3+1.13=27.80m同理qxh2=sqrt((Hxh2-2)/1/B+A*Ld)=6.2L/s管路总水头损失为Hw=42.40*1.1=84.80kpa消火栓给水系统所需总水压为Hx=16+19.83+42.40=78.03(7)消防水箱消防贮水量按存贮10min的室内消防水量计算V=15*10*60=9m³,尺寸为3000mm*200于10m,选Hm=12,水枪实验系数af的值为1.21/s>5L/sm水带阻力系数为Az为0.00172，则；i·L(kpa)0.265981.12866.49329.6470411.958315.95216.95742.402235.6573196310.66851527.7966.212326529m*2000mm*2000mm。

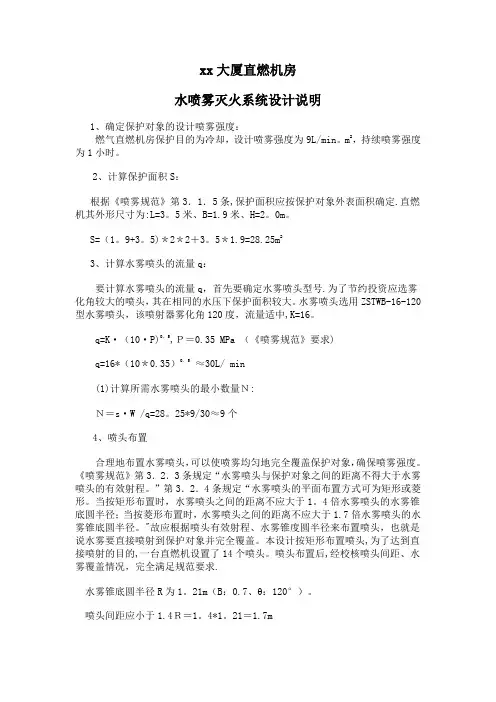

xx大厦直燃机房水喷雾灭火系统设计说明1、确定保护对象的设计喷雾强度：燃气直燃机房保护目的为冷却，设计喷雾强度为9L/min。
m2，持续喷雾强度为1小时。
2、计算保护面积S：根据《喷雾规范》第3．1．5条,保护面积应按保护对象外表面积确定.直燃机其外形尺寸为:L=3。
5米、B=1.9米、H=2。
0m。
S=（1。
9+3。
5)＊2＊2＋3。
5＊1.9=28.25m23、计算水雾喷头的流量q：要计算水雾喷头的流量q，首先要确定水雾喷头型号.为了节约投资应选雾化角较大的喷头，其在相同的水压下保护面积较大。
水雾喷头选用ZSTWB-16-120型水雾喷头，该喷射器雾化角120度，流量适中,K=16。
q=K·（10·P)0。
5,Ｐ＝0.35 MPa （《喷雾规范》要求)q=16*（10＊0.35）0．5≈30L/ min(1)计算所需水雾喷头的最小数量Ｎ:Ｎ＝s·W /q=28。
25*9/30≈9个4、喷头布置合理地布置水雾喷头，可以使喷雾均匀地完全覆盖保护对象，确保喷雾强度。
《喷雾规范》第3．2．3条规定“水雾喷头与保护对象之间的距离不得大于水雾喷头的有效射程。
”第3．2．4条规定“水雾喷头的平面布置方式可为矩形或菱形。
当按矩形布置时，水雾喷头之间的距离不应大于1。
4倍水雾喷头的水雾锥底圆半径；当按菱形布置时，水雾喷头之间的距离不应大于1.7倍水雾喷头的水雾锥底圆半径。
"故应根据喷头有效射程、水雾锥度圆半径来布置喷头，也就是说水雾要直接喷射到保护对象并完全覆盖。
本设计按矩形布置喷头,为了达到直接喷射的目的,一台直燃机设置了14个喷头。
喷头布置后,经校核喷头间距、水雾覆盖情况，完全满足规范要求.水雾锥底圆半径R为1。
21m（B：0.7、θ：120°）。
喷头间距应小于1.4Ｒ＝1。
4*1。
21＝1.7m由平面及系统图可知喷头间距全部小于1.70米。
5、水泵流量Q=1.1＊30L/min*14*2=14.4L/S参考文献：1．《水喷雾灭火系统设计规范》2．《建筑给水排水设计手册》3．《建筑设计防火规范》。

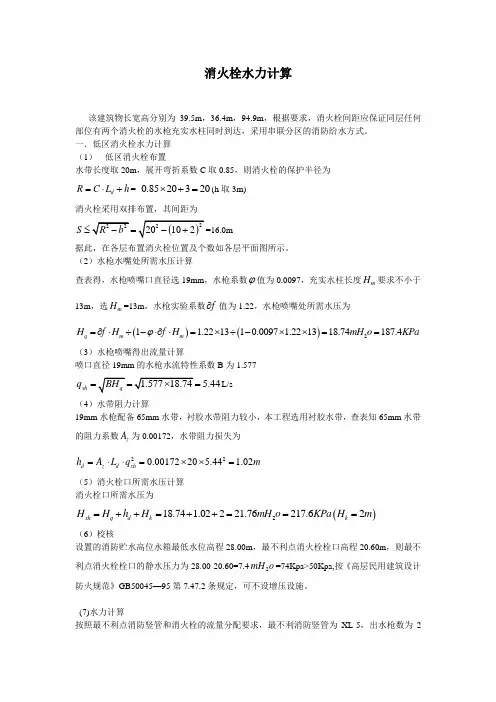

消火栓系统水力计算根据《全国民用建筑工程设计技术措施2003》和《建筑给水排水工程》（XXX），最不利点消火栓流量和压力可以通过以下公式计算：1.最不利点消火栓流量公式为：Qxh = SQRT(B * Hq)，其中Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hq为水枪喷嘴造成一定长度的充实水柱所需水压。
2.最不利点消火栓压力公式为：Hxh = Hd + Hq + Hsk + Ad * Ld * Qxh*Qxh + Qxh*Qxh/B，其中Hxh为消火栓栓口的最低水压，Hd为消防水带的水头损失，Hq为水枪喷嘴造成一定长度的充实水柱所需水压，Ad为水带的比阻，Ld为水带的长度，Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hsk为消火栓栓口水头损失。
3.次不利点消火栓压力公式为：Hxh次= Hxh最+ H层高+ Hfj，其中H层高为消火栓间隔的楼层高，Hfj为两个消火栓之间的沿程、局部水头损失。
4.次不利点消火栓流量公式为：Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))。
5.流速公式为：V = (4 * Q) / (π * Dj * Dj)，其中Q为管段流量，Dj为管道的计算内径。
6.水力坡降公式为：i = 0. * V * V / (pow(Dj。
1.3))，其中i 为每米管道的水头损失，V为管道内水的平均流速，Dj为管道的计算内径。
7.沿程水头损失公式为：h = i * L，其中L为管段长度。
8.局部损失公式为：h = i * L(当量)，其中L(当量)为管段当量长度，采用当量长度法进行计算。
根据上述公式，可以进行1、2、3#楼低区消防水泵校核计算。
1）计算充实水柱所需的压力为Hq=10aSk/(1-φaSk)，代入数据得到Hq=186kpa。
2）计算水枪喷嘴射出流量为qxh=(BHq)0.5，代入数据得到XXX。
3）计算水带水头损失为hd=AZLdqxh，代入数据得到hd=12.6kpa。
计算原理参照《全国民用建筑工程设计技术措施2003》，《建筑给水排水工程》（中国建筑工业出版社）基本计算公式1. 最不利点消火栓流量Qxh = SQRT(B * Hq)式中：Qxh-水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）B-水枪水流特性系数Hq-水枪喷嘴造成一定长度的充实水柱所需水压2. 最不利点消火栓压力Hxh = Hd + Hq + Hsk = Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 2式中：Hxh -消火栓栓口的最低水压(0.010MPa)Hd-消防水带的水头损失(0.01MPa)Hq-水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa)Hd-消防水带的水头损失(0.01MPa)Ad-水带的比阻Ld-水带的长度(m)Qxh-水枪喷嘴射出流量(L/s)B-水枪水流特性系数Hsk-消火栓栓口水头损失，宜取0.02Mpa3. 次不利点消火栓压力Hxh次= Hxh最+ H层高+ Hfj式中：H层高-消火栓间隔的楼层高(m)Hfj-两个消火栓之间的沿程、局部水头损失(m)4. 次不利点消火栓流量Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))（依据规范需要与水枪的额定流量进行比较，取较大值）5. 流速VV = (4 * Q) / (π * Dj * Dj)式中：Q-管段流量L/sDj-管道的计算内径（m）6. 水力坡降i = 0.00107 * V * V / (pow(Dj, 1.3)式中：i-每米管道的水头损失（m H20/m）V-管道内水的平均流速（m/s）Dj-管道的计算内径（m）7. 沿程水头损失h = i * L式中：L-管段长度m8. 局部损失（采用当量长度法）h = i * L(当量)式中：L(当量) 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)计算参数：水龙带材料：衬胶水龙带长度：25m水龙带直径：65mm水枪喷嘴口径：19mm充实水柱长度：10 m水带比阻：A z=0.0172水枪水流特性系数：B=0.158充实水柱：S k =13m一、1、2、3#楼低区消防水泵校核计算1、最不利点消火栓入口压力：1）充实水柱所需压力：H q=10aS k /（1-φaS k）=10×1.213×13/（1-0.9668×0.01×1.213×13）=0.8475=186kpa2）水枪喷嘴射出流量：q xh=（B H q）0.5 =5.42l/s3）水带水头损失：h d=A Z L d q2xh =0.0172×25×5.42×5.42=12.6 kpa4）2#楼23层最不利点消火栓入口压力为Hxh= Hsk+H q+h d=21.86m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～负一层管井最不利环路40 112 150 0.0481 2.3 5.4四层最不利环路（1～2楼）40 85 150 0.0481 2.3 4.012#楼16层最不利环路40 46 150 0.0481 2.3 2.212#楼负一层～16层立管40 75 150 0.0481 2.3 3.612#楼16层立管～21层立管15.42 20.5 100 0.0615 2 1.262#楼21层立管～22层立管10.42 4.25 100 0.0304 1.4 0.132#楼22层立管 5.42 4.25 100 0.0078 0.7 0.03 沿程阻力16.65 管道总阻力18.33、23层标高为95m，负一层消防水池最低水位标高为-5.45m4、水泵出口压力：H=（95+5.45+1.1）+21.86+18.3=141.7m5、低区消火栓泵扬程选145m.二、1#楼高区消火栓水泵校核计算：1、1#楼31层最不利点消火栓入口压力为21.86m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～1#楼16层最不利环路40 70 150 0.0481 2.3 3.341#楼16层立管～29层立管16.26 56.5 100 0.0678 2.1 1.391#楼29层立管～30层立管10.84 4.25 100 0.0304 1.4 0.131#楼30层立管～31层立管5.42 4.25 100 0.0078 0.7 0.03沿程阻力 4.89 管道总阻力 5.43、31层标高为130.25m，传输水箱最低水位标高为70.75m4、水泵出口压力：H=【（130.25-70.75+1.1）+21.88+5.4】×1.1=96.7m5、高区消火栓泵扬程选100m.三、1#楼高区传输水泵校核计算：1、传输水箱补水入口压力为7m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～负一层最不利环路40 118 200 0.0088 1.2 1.04负一层立管～转换层立管40 78.9 200 0.0088 1.2 0.7转换层最不利环路40 28 200 0.0088 1.2 0.25沿程阻力 1.99 管道总阻力 2.23、传输水箱顶标高为73.45m，负一层消防水池最低水位标高为-5.45m，4、传输水箱补水管出口压力为7m,5、水泵出口压力：H=（73.45+5.45+1.1）+7+2.2=89.2m6、高区传输水泵扬程选90m.。

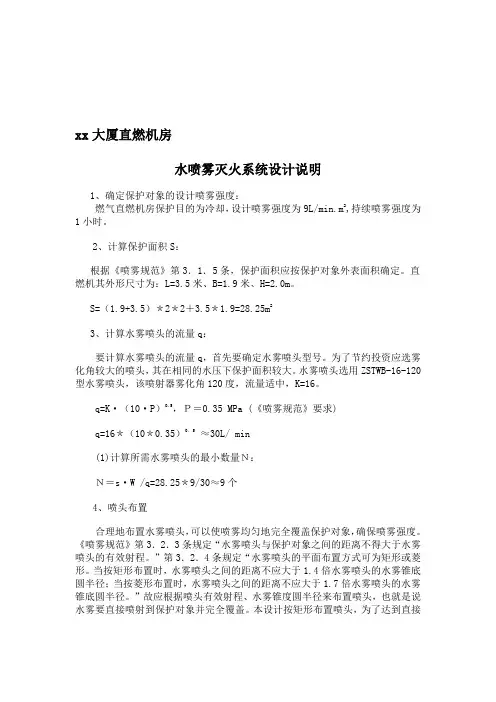

xx大厦直燃机房水喷雾灭火系统设计说明1、确定保护对象的设计喷雾强度：燃气直燃机房保护目的为冷却，设计喷雾强度为9L/min.m2,持续喷雾强度为1小时。
2、计算保护面积S：根据《喷雾规范》第3．1．5条，保护面积应按保护对象外表面积确定。
直燃机其外形尺寸为：L=3.5米、B=1.9米、H=2.0m。
S=（1.9+3.5）＊2＊2＋3.5＊1.9=28.25m23、计算水雾喷头的流量q：要计算水雾喷头的流量q，首先要确定水雾喷头型号。
为了节约投资应选雾化角较大的喷头，其在相同的水压下保护面积较大。
水雾喷头选用ZSTWB-16-120型水雾喷头，该喷射器雾化角120度，流量适中，K=16。
q=K·（10·P）0.5，Ｐ＝0.35 MPa (《喷雾规范》要求)q=16＊（10＊0.35）0．5≈30L/ min(1)计算所需水雾喷头的最小数量Ｎ：Ｎ＝s·W /q=28.25＊9/30≈9个4、喷头布置合理地布置水雾喷头，可以使喷雾均匀地完全覆盖保护对象，确保喷雾强度。
《喷雾规范》第3．2．3条规定“水雾喷头与保护对象之间的距离不得大于水雾喷头的有效射程。
”第3．2．4条规定“水雾喷头的平面布置方式可为矩形或菱形。
当按矩形布置时，水雾喷头之间的距离不应大于1.4倍水雾喷头的水雾锥底圆半径；当按菱形布置时，水雾喷头之间的距离不应大于1.7倍水雾喷头的水雾锥底圆半径。
”故应根据喷头有效射程、水雾锥度圆半径来布置喷头，也就是说水雾要直接喷射到保护对象并完全覆盖。
本设计按矩形布置喷头，为了达到直接喷射的目的，一台直燃机设置了14个喷头。
喷头布置后，经校核喷头间距、水雾覆盖情况，完全满足规范要求。
水雾锥底圆半径R为1.21m（B：0.7、θ：120°）。
喷头间距应小于1.4Ｒ＝1.4＊1.21＝1.7m由平面及系统图可知喷头间距全部小于1.70米。
5、水泵流量Q=1.1*30L/min*14*2=14.4L/S参考文献：1．《水喷雾灭火系统设计规范》2．《建筑给水排水设计手册》3．《建筑设计防火规范》。
一.工程概况说明
共设计一套消防系统：
本工程上部1#楼、2#楼按一类高层综合楼考虑；地下室按Ⅰ类汽车库考虑。
该建筑的每层均设置消火栓灭火系统；设自动喷淋系统；地下室汽车库设自动喷水-泡沫联用系统（采用泡沫灭火剂强化闭式系统性能）。
地下室柴油发电机房及储油间设水喷雾灭火系统（与喷淋系统合用）；地下室变配电间、1#楼一层高压总配电室设置探火管感温自启动气体灭火系统；整座楼内配置适量灭火器；所有的防火卷帘均为特级防火卷帘（耐火极限大于3hr）。
其消防用水总量为：
室内消火栓：不小于40L／s 火灾延续时间3小时。
室外消火栓：不小于40L／s 火灾延续时间3小时。
自动喷淋：不小于40L／s 火灾延续时间1小时。
水喷雾：不小于20L／min·m2火灾延续时间0.5小时(保护面积按60m2计)。
一次室内消防总用水量576m³(分两个，水喷雾与喷淋合用，其用水量不再单独贮存)，贮存于地下二层的消防水池内。
室内消火栓加压泵和喷淋加压泵设于消防泵房设于地下二层消防泵房；室外消防用水324 m³贮存于地下一
层消防水池内；消防初期用水36 m³贮存于1#楼屋顶消防水箱。
二.消火栓系统水力计算
消火栓水力计算示意图（图1）
消火栓水力计算（表1）
1.消火栓泵所需设计压力为：（参表1及图1）
P=k2(∑Pf +∑Pp)+ 0.01H +P0
=1.4x0.1410+0.01x104.1+0.35
=1.59(MPa)
K2—安全系数，取1.4；
H—最低有效水位至最不利点消火栓栓口几何高差，本工程为（95.9+8.2）m；
P0—最不利点消火栓栓口动压，取0.35MPa。
2.消火栓泵所需流量为：
Q=40 L/s
选消火栓泵泵型为XBD18/40-150D/9型（Q=40L/S,P=1.80MPa,N=110KW；两台，一用一备，卧式泵）；消火栓泵可以满足消防所需的水量和水压的要求。
3. 1#楼屋顶设36m³消防水箱和消火栓增压稳压设备一套，包括一个SQL800x0.6型气压罐(调节容积150L)和两台XBD3.5/1-25*4稳压泵(一用一备，Q=1.0L/s，H=40m，N=1.5KW)。
三.自动喷水系统系统水力计算
1.1#楼喷淋计算：（参图2及表2）

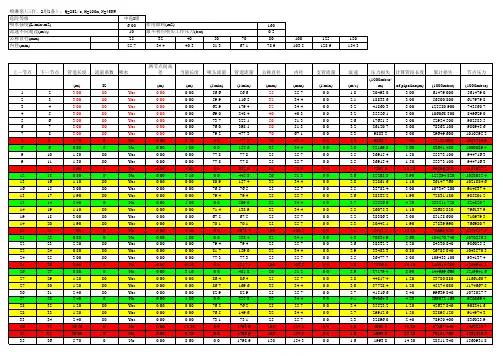

自动喷水灭火系统水力计算图（图2）自动喷水灭火系统水力计算表：（表2）
扬程计算：（取湿式报警阀的水损H1为4m；水流指示器水损H2为2m）
P=k2(∑Pf +∑Pp)+ 0.01H +P0
=1.4(0.2917+0.04+0.02)+0.01x106+0.1
=1.65MPa
K2—安全系数，取1.4；
H—最低有效水位至最不利点喷头几何高差，本工程为（97.8+8.2）m；
P0—最不利点喷头处压力，取0.1MPa。
流量：Q=34.06L/s
2.设自喷泵XBD18/40-150D/9型（Q=40L/S,H=1.80MPa,N=110KW；两台，一用一备，卧式泵）；可满足最不利处喷淋系统的水量和水压的要求。
3. 1#楼屋顶设36m³消防水箱和消火栓增压稳压设备一套，包括一个SQL800x0.6型气压罐(调节容积150L)和两台XBD3.5/1-25*4稳压泵(一用一备，Q=1.0L/s，H=40m，N=1.5KW)。
四.水喷雾灭火系统水力计算
水喷雾灭火系统水力计算图：（图3）
1.水喷雾泵所需扬程为：（参表3及图3）
取雨淋阀的水损为7m, 最不利喷头出标高为-1.90m
H=∑h +P0+0.01Z
=0.1475+0.07+0.35+0.01x4.4
=0.6115MPa
P0—最不利点水雾喷头的工作压力，取0.35MPa；
Z—最不利点处水雾喷头与系统水平供水引入管中心线的静压差，本工程为（6.3-1.9）m。
2.水喷雾系统流量为：
Q=12.64L/s
3. 水喷雾系统和喷淋系统共用消防泵，水泵型号XBD18/40-150D/9（Q=40L/S,H=1.80MPa,N=110KW；两台，一用一备）。
喷淋泵出水管经减压（减压阀后设定压力为0.68MPa，减压阀水损约为0.03MPa）供水喷雾系统消防给水，因此可满足消防所需的水量和水压的要求。
