水带系统水力计算(教学参考)

第二节水带系统水力计算

一、了解水带压力损失计算方法

每条水带的压力损失，计算公式如下：hd= SQ2

式中：hd――每条20米长水带的压力损失，104 Pa

S ――每条水带的阻抗系数，

Q――水带内的流量，L/ s

注：1mH2O=104 Pa(1米水柱＝104帕);1Kg/cm2=105 Pa（1千克/厘米2）

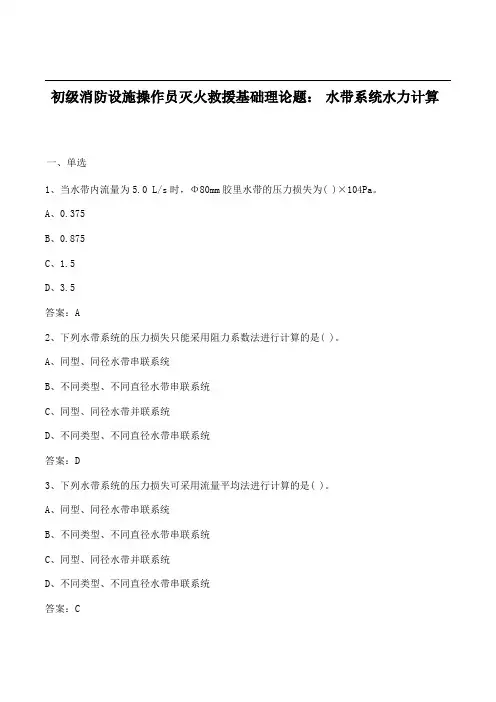

二、了解水带串、并联系统压力损失计算方法

同型、同径水带串联系统压力损失计算：

压力损失叠加法:公式Hd=nhd

式中：Hd――水带串联系统的压力损失，104 Pa；

n――干线水带条数，条；

hd――每条水带的压力损失，104 Pa 。

阻力系数法：公式Hd=nSQ²

式中：Hd――水带串联系统的压力损失，104 Pa；

n――干线水带条数，条；

S――每条水带的阻抗系数；

Q――干线水带内的流量，L/ s 。

不同类型、不同直径水带串联系统压力损失计算：

压力损失叠加法：公式Hd =hd1＋ hd2＋ hd3＋…＋ hdn

式中：Hd――水带串联系统的压力损失，104 Pa；

hd1、hd2、hd3、hdn――干线内各条水带的压力损失，104 Pa 。

阻力系数法：公式：Hd=S总Q²

Hd――水带串联系统的压力损失，104 Pa；

S总――干线内各条水带阻抗系数之和；

Q――干线水带内的流量，L/ s 。

同型、同径水带并联系统压力损失计算：

流量平分法公式：Hd =hd1＋ hd2＋ hd3＋…＋ hdn或Hd＝S总（Q∕n）²

式中：Hd――并联系统水带的压力损失，104 Pa；

hd1、hd2、hd3、hdn――任一干线中各条水带的压力损失，104 Pa；

S总――并联系统中任一干线中各条水带阻抗系数之和；Q――并联系统的总流量，L/ s

n――并联系统中干线水带的数量，条。

阻力系数法公式：Hd=S总Q²或S总＝S∕n²

式中：Hd――并联系统水带的压力损失，104 Pa；

S总――并联系统总阻抗系数之和；

Q――并联系统的总流量，L/ s

S――每条干线的阻抗；

n――并联系统中干线水带的数量，条

灭火剂喷射器具应用计算

掌握水枪的控制面积确定水枪数量计算方法

水枪控制面积计算：f＝Q∕q

式中：f――每支水枪的控制面积，m²；

Q――每支水枪的流量，L/ s；

q――灭火用水供给强度，L/ s·m²；

灭火用水供给强度一般为0.12－0.2 L/ s·m²。

掌握根据燃烧面积确定水枪数量计算方法

燃烧面积的计算公式：A＝πR²

式中：A――火场燃烧面积，m²；

R――火灾蔓延距离，m。

水枪数量的计算公式：N＝A∕f

式中：N――火场需要水枪的数量，支；

A――火场燃烧面积，m²；

F――每支水枪的控制面积，m²。

了解水枪的控制周长计算方法

按控制角计算水枪的控制周长：

控制角为30º时，每支水枪的控制周长为：L枪＝πSkθ∕180＝7.85m

式中：Sk――水枪有效射程，m

θ――水枪控制角度。

按控制角为60º时，每支水枪的控制周长为：L枪＝πSkθ∕180＝15.7m

按控制角为30º－60º时，每支φ19mm水枪的控制周长约为8－15m

按灭火用水供给强度计算水枪的控制周长：

一般φ19mm水枪，有效射程不小于15m，流量为6.5L∕s。每m周长的灭火供水量一般在0.4－0.8 L/ s·m²。

因此当灭火供水强度为0.4L/ s·m²，φ19mm水枪有效射程为15m时，每支水枪的控制周长为L枪＝q枪∕q＝16.25m 式中：q枪――φ19mm水枪流量，L∕s，

q――灭火用水供水强度，L/ s·m²。

当灭火供水强度为0.8L/ s·m²，φ19mm水枪有效射程为15m时，每支水枪的控制周长为L枪＝q枪∕q＝8.125m 按灭火供水量为0.4－0.8 L/ s·m²时，每支φ19mm 水枪的控制周长为8－16m。为方便应用和记忆，其控制周长可按10－15m算计处。

了解空气泡沫枪的泡沫估算量计算方法

空气泡沫枪的泡沫量计算

q泡＝p2√H

式中：q泡――泡沫枪的泡沫量L∕s，

H――泡沫枪的进口压力，104 Pa；

p2――泡沫流量系数。

掌握空气水泡沫灭火器具的控制面积计算方法

空气泡沫灭火器具的控制面积计算

A泡＝q泡∕q

式中：A泡――每个空气泡沫灭火器具的控制面积，m²；

q泡――每个空气泡沫灭火器具的泡沫产生量，L∕s，q――泡沫灭火供给强度，L/ s·m²，

掌握根据燃烧面积确定空气泡沫灭火器具数量计算方法

根据燃烧面积确定空气泡沫灭火器具数量计算

N＝A/ A泡

式中：N――火场需要泡沫灭火器具的数量，支；

A――火场燃烧面积，m²

A泡――每个空气泡沫灭火器具的控制面积，m²

第三节消防车应用计算

一、了解枝状管道流量及供水能力估算方法

枝状管道内的流量估算公式：Q＝0.5D²V

式中：Q――枝状管道内的流量，L∕s；

D――枝状管道的直径，英寸；

V――消防给水管道内水的当量流速，m/s，当管道压力在10
