亚洲最大污水处理厂——白龙港污水处理厂处理工艺介绍

上海市白龙港城市污水处理厂顶管工程施工方案上海市白龙港城市污水处理厂BST2.1标2008-2-27目录一、工程概况二、顶管井设计2。

1、设计简述2.2、结构施工图说明三、顶管施工阶段平面布置四、施工方法4。

1、SMW工法井施工4。

1。

1、施工工艺4。

1。

2、工作原理4。

1。

3、施工方法4.2、顶管施工方法4.2。

1、工程概况4。

2.2、工具管选型4.2.3、顶管工作井现场布置4.2.4、钢管组对、接口焊接、补口 4.2.5、顶管动力、照明4.2.6、顶管施工工艺、最大顶力及其限制 4.2.7、工具管出洞技术方案4.2。

8、地下管道内通讯方式及监控摄像系统 4。

2。

9、顶管施工的难点和要求点 4。

2.10、顶进过程中，线形控制及测量设备4。

2。

11、下管、挖土、运土的安排及处理 4.2。

12、触变泥浆的配制及及压浆减阻措施 4.2。

13、管道防腐4.2。

14、顶管施工质量要求4。

2。

15、顶管施工时主要安全技术措施 4。

2.16 HDPE牵引管施工五、质量保证措施5.1、原材料质量保证措施5.2、现场计量器具管理措施5.3、轴线定位控制措施5。

4、SMW工法井质量保证措施5.5、顶管施工质量保证措施5。

6、测量工程质量保证措施5。

7、土压平衡顶管施工质量通病及防治措施六、施工进度计划七、机械设备及人员配备7。

1、施工机械设备表7。

2、人员配备计划八、施工组织管理网络九、安全与文明施工措施一、工程概况本工程在现有道路DN1000钢管顶管，管内底标高为—8。

580M，路面标高为0。

000M,长度约为159M。

根据施工图纸要求该段顶管工作井、接收井为SMW工法围护结构井，顶管工作井、接收井的尺寸分别为8.30M×3.60M(内净尺寸)、4。

50M×3.50M(内净尺寸)。

二、顶管井设计2。

1、设计简述工作井：8.30M×3。

60M（内净尺寸）,采用SMW工法井施工.接收井：4。

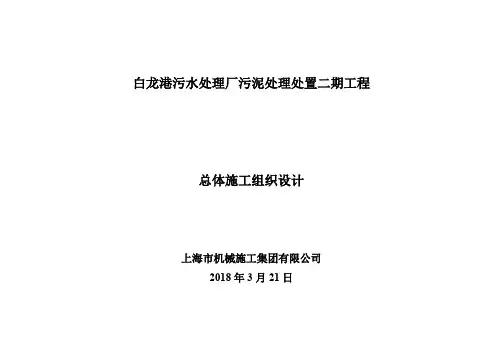

白龙港污水处理厂污泥处理处置二期工程总体施工组织设计上海市机械施工集团有限公司2018年3月21日目录1、工程概况2、土建施工工作的重点难点和相应的针对性措施3、施工部署4、施工方案与技术措施5、总承包及施工进度计划和保证措施，开发期的重要节点和管控措施6、总承包整体成本管控方案和措施，包括对风险成本的控制措施7、总承包资源配置和管控措施8、总承包内部与相关部门之间的协调方案9、对再发包的计划以及对再发包工程的配合、协调、管理、服务方案；与发包人、项目管理单位、监理包括财务监理）的配合10、质量、安全、文明施工及环境保护管理体系与措施、创优计划11、特殊情况下的应急预案、处理措施及相关承诺1.工程概况1.1工程概况1.1.1总体概况上海市白龙港污水厂污泥处理处置二期工程，选址位于浦东新区合庆镇长江口南岸，位于白龙港污水处理厂内，占地面积约15.92公顷。

服务范围包括白龙港污水处理厂和虹桥污水处理厂。

处理对象为白龙港提标到一级A后280万m3/d污水处理产生的污泥，以及虹桥厂投产后的20万m3/d污水处理产生的污泥。

本工程设计规模为486tDS/d（折合含水率80%的脱水污泥为2430t/d）。

其中新建污泥脱水、干化设施设计规模378tDS/d；焚烧和烟气处理设施设计规模451 tDS/d，焚烧系统进泥分三部分，包括：（1）本工程新建干化系统产生污泥，额定污泥量为378tDS/d；（2）白龙港现状干化系统产生的污泥，额定处理量为35tDS/d，含水率为30%左右；（3）虹桥厂产生的污泥，额定处理量为38tDS/d，含水率为40%以下。

图1.2.1-1总体工艺流程图本工程除始端污泥泵组位于现状厂内储泥池旁，近期污泥处理处置主要包括两大块区域，分别为位于东北侧的01地块和东南侧的02地块，同时在两块区域内按污泥处理处置的不同环节设置污泥脱水区（新建储泥池、新建污泥脱水机房）、污泥干化焚烧区（新建污泥干化焚烧车间）等设施。

亚洲最大装配式地下污水处理厂——白龙港污水处理厂亚洲最大装配式地下污水处理厂——白龙港污水处理厂上海白龙港污水处理厂位于浦东新区合庆镇朝阳村，属于上海长江口岸，是亚洲最大的污水处理厂，也是世界最大的污水处理厂之一，处理能力占上海城市污水处理能力的1/3。

它每天最多可处理172万立方米的污水，为271.7 平方公里区域内的 356 万人口提供服务亚洲最大装配式地下污水处理厂——白龙港污水处理厂随着预制装配式技术在桥梁、房屋的成熟应用，将该技术引入到地下空间工程。

白龙港改造工程是全国首次在大型地下空间大量运用预制装配式结构，采用了预制"十字"二维柱梁节点+预制板的施工技术，这也是上海地区预制装配式施工领域的首创。

采用预制板，施工人员就直接在施工现场搭积木不仅可以缩短工期，还绿色环保，减少工地内尘土飞扬。

亚洲最大装配式地下污水处理厂——白龙港污水处理厂亚洲最大装配式地下污水处理厂——白龙港污水处理厂把预制装配技术运用到地下空间工程，并不是简单就把预制件放入地下，而是在设计阶段，就要考虑到施工材料的耐久性、防水性、抗土层压力等问题，对环境因素要考虑很多。

这座全地下污水处理厂建成后，还要在上面覆盖2米多的土，种上绿化，从而更加环保美观。

地下将所有污水处理设备深埋，地上则是可供市民休憩娱乐的绿茵球场以及公园。

亚洲最大装配式地下污水处理厂——白龙港污水处理厂亚洲最大装配式地下污水处理厂——白龙港污水处理厂与此同时，白龙港污水处理厂还将创造一项纪录——上海最大的地下污水处理厂。

该地下厂的基坑约为15万平方米，是目前上海最大的全敞开式空间。

未来，所有污水处理环节都将在这个庞大的地下空间里完成。

该地下空间分为两层，地下二层是污水处理池，地下一层则是由钢筋混凝土搭成的空箱结构，操作人员将在这里巡视污水处理情况、及时处置突发问题。

而在这个地下污水处理厂的上方，施工团队将覆盖上土层，在上面种植大量绿化，使其成为一大片绿色景观。

白龙港污水处理厂污泥出库主要施工技术分析朱磊发布时间：2023-08-03T07:29:13.605Z 来源：《工程建设标准化》2023年10期作者：朱磊[导读] 污水处理厂污泥出库施工对于提高城市污水处理效率，提升水资源利用率具有重要意义，应该重视其施工技术的合理应用。

污泥坑污泥出库是污水处理厂基础性施工内容，本文以白龙港污水处理厂填埋场污泥坑污泥出库工程为例，对膜下清淤施工、污泥输送施工、污泥除杂施工以及库底垃圾清理施工几个关键环节施工技术进行分析，以期为同类研究提供帮助。

中交江河湖海（上海）科技有限公司摘要：污水处理厂污泥出库施工对于提高城市污水处理效率，提升水资源利用率具有重要意义，应该重视其施工技术的合理应用。

污泥坑污泥出库是污水处理厂基础性施工内容，本文以白龙港污水处理厂填埋场污泥坑污泥出库工程为例，对膜下清淤施工、污泥输送施工、污泥除杂施工以及库底垃圾清理施工几个关键环节施工技术进行分析，以期为同类研究提供帮助。

关键词：白龙港；污水处理厂；施工技术污水处理厂中污泥坑污泥出库是基础性施工内容，对后续厂区建设具有重要意义，应该做好其施工技术的科学分析。

污水处理厂的污泥坑污泥出库施工，需要根据库区的实际情况选择施工方案，对清淤方式、清淤设备以及淤泥运输等进行科学规划，加强施工中的技术参数控制，在满足工期需要的同时，保证清淤质量，让工程得以顺利进行[1]。

一、工程概况本次工程项目为白龙港三期填埋场污泥坑污泥出库工程，地点位于上海市浦东新区合庆镇朝阳村。

项目目的为后期白龙港三期扩建腾出建设用地进行前期准备，施工任务为将污泥坑内污泥抽取至除杂间进行除杂，除杂后污泥泵送至其他协作单位施工的储泥罐，满足后方泵送及干化要求。

项目施工工程量为80%含水率污泥23万t，先期实施6号库区，其中污泥坑尺寸约180m*121.5m*8m，原始库区容量约8.7万m³。

二、白龙港污水处理厂主要施工技术1、膜下清淤施工①覆膜开口施工膜下清淤施工首先需要进行覆膜开口，通过穿钢丝缆绳与清淤装置吊装入坑完成土工膜开口，在施工时要根据污水处理厂的污泥库区特点，确认开口位置以及开口尺寸，保证后续清淤工作的顺利。

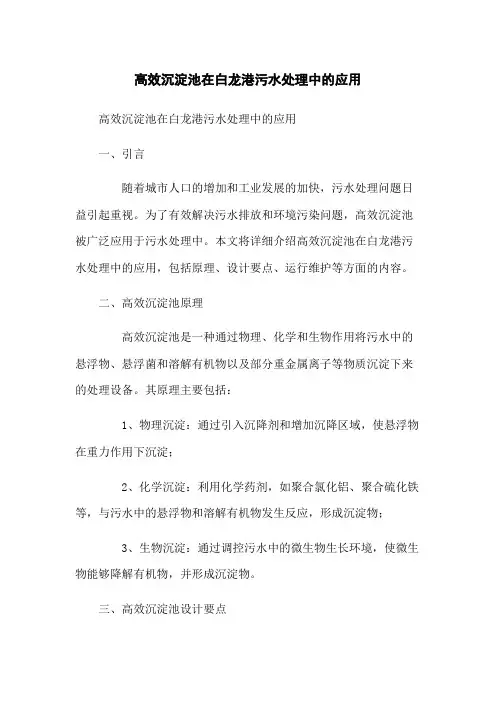

高效沉淀池在白龙港污水处理中的应用高效沉淀池在白龙港污水处理中的应用一、引言随着城市人口的增加和工业发展的加快，污水处理问题日益引起重视。

为了有效解决污水排放和环境污染问题，高效沉淀池被广泛应用于污水处理中。

本文将详细介绍高效沉淀池在白龙港污水处理中的应用，包括原理、设计要点、运行维护等方面的内容。

二、高效沉淀池原理高效沉淀池是一种通过物理、化学和生物作用将污水中的悬浮物、悬浮菌和溶解有机物以及部分重金属离子等物质沉淀下来的处理设备。

其原理主要包括：1、物理沉淀：通过引入沉降剂和增加沉降区域，使悬浮物在重力作用下沉淀；2、化学沉淀：利用化学药剂，如聚合氯化铝、聚合硫化铁等，与污水中的悬浮物和溶解有机物发生反应，形成沉淀物；3、生物沉淀：通过调控污水中的微生物生长环境，使微生物能够降解有机物，并形成沉淀物。

三、高效沉淀池设计要点在设计高效沉淀池时，需要考虑以下几个要点：1、水力负荷：根据污水流量和污染物浓度确定沉淀池的大小，以保证沉淀池能够满足处理要求；2、入口设置：设置合适的入口方式和位置，以确保污水能够均匀地进入沉淀池，并避免产生死角；3、沉降区域设计：合理划分沉淀区域，增加污水停留时间，提高沉降效果；4、曝气设备：根据需要添加曝气设备，以提供氧气供给微生物进行生物沉淀。

四、高效沉淀池运行维护在高效沉淀池的运行维护过程中，需要注意以下几个方面：1、料液比例：定期检查和调整进料液的比例，保持污水与沉淀池中已沉淀物的适当比例，避免过负荷运行；2、沉淀物清理：定期清理沉淀池中积聚的沉淀物，防止堵塞，保证沉淀效果；3、曝气设备维护：定期检查和维护曝气设备，确保其正常运行；4、水质检测：定期对出水进行水质检测，监测处理效果，及时调整运行参数。

附件：1、高效沉淀池设计图纸2、高效沉淀池运行记录表法律名词及注释：1、污水排放：指将城市、工业等各类污水排放到水体中的行为。

2、环境污染：指由于人类活动产生的废气、废水、固体废物等对自然环境的破坏和污染。

白龙港污泥厌氧消化工程工艺流程1.污泥首先被输送到料仓进行预处理。

The sludge is first transported to the silo for pre-treatment.2.在料仓中，污泥被加热，以提高其温度并促进消化过程。

In the silo, the sludge is heated to increase its temperature and promote the digestion process.3.加热后的污泥被输送到厌氧消化罐中。

The heated sludge is then transported to the anaerobic digestion tank.4.在厌氧消化罐中，微生物分解有机物质产生沼气。

In the anaerobic digestion tank, microorganisms decompose organic matter to produce biogas.5.沼气可以被收集并用作能源。

The biogas can be collected and used as an energy source.6.污泥经过一定时间的消化后，变成稳定的有机肥料。

After a certain period of digestion, the sludge becomes stable organic fertilizer.7.最终的固体残渣被输送出系统，并可以用于土壤改良或填埋。

The final solid residue is transported out of the system and can be used for soil improvement or landfill.8.污泥消化工程能够有效减少污泥的体积和有害物质的含量。

The sludge digestion process can effectively reduce the volume of sludge and the content of harmful substances.9.通过厌氧消化，可以降低污泥产生的气味和臭味。

亚洲最大的污水处理厂——白龙港污泥厌氧消化工程设计实例！白龙港污水处理厂位于浦东新区合庆镇朝阳村，是亚洲最大的污水处理厂，同时其污泥处理工程是目前亚洲最大的污泥处理项目。

白龙港污泥处理工程在对国内外污泥处理处置经验进行分析总结的基础上,采用了浓缩中温厌氧消化、脱水干化的处理工艺。

1、工程规模上海市白龙港污水处理厂升级改造后总规模200万m3/d，本工程污泥处理的对象是其产生的化学污泥、初沉污泥和剩余污泥，根据实际进水水质确定污泥量为204t DS/d( 湿污泥量 1020 t/d, 以含水率 80% 计, 以下同)，按照设计水质产生的污泥量为268 tDS/d，浓缩脱水系统设计规模按设计水质设计，厌氧消化系统按现状水质设计并按设计水质复核，污水处理厂实际和设计进水水质见表 1。

2、工艺流程污泥处理采用重力、机械浓缩中温厌氧消化脱水部分干化的处理工艺，工艺流程见图 1。

污泥处理工程由 6 个系统组成:(1) 浓缩系统。

对污水处理工程产生的化学污泥、初沉污泥和剩余污泥进行浓缩处理，将污泥含固率提高到约5% ，减小污泥消化池容积，降低工程造价。

为达到含固率目标，初沉污泥和化学污泥采用重力浓缩，剩余污泥经重力浓缩后再进行机械浓缩。

(2) 厌氧消化系统。

对浓缩污泥进行中温一级厌氧消化，降解污泥中的有机物，产生污泥气供消化系统和干化系统利用，使污泥得到稳定化和减量化。

(3) 污泥气利用系统。

对消化产生的污泥气进行处理、储存和利用，作为污泥消化系统的污泥加热热源和脱水污泥干化处理系统的干化热源，污泥气脱硫采用生物脱硫和干式脱硫分级串联组合工艺。

(4) 脱水系统。

对消化污泥进行脱水，降低污泥含水率，减小污泥体积，并将脱水后的污泥输送至污泥干化处理系统进行干化处理，或直接输送至存料仓储存后外运。

(5) 干化系统。

利用污泥消化产生的污泥气对部分脱水污泥进行干化处理，进一步提高污泥含固率。

污泥干化处理系统采用消化处理产生的污泥气作为能源，以天然气作为备用能源，污泥干化能力按在满足消化处理条件下可利用的气量确定。

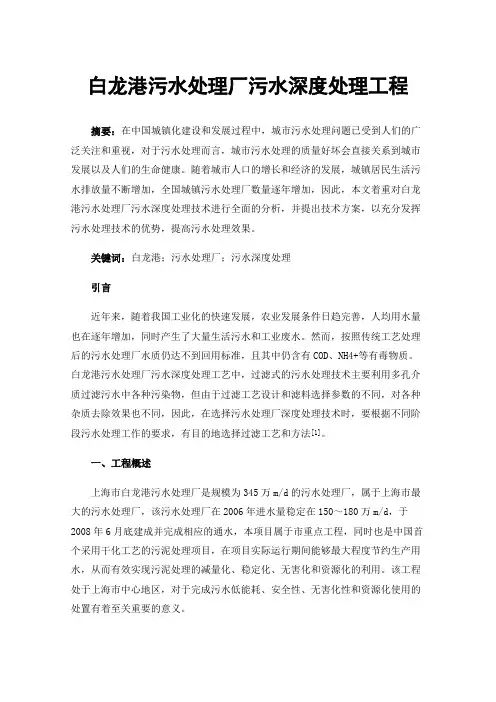

白龙港污水处理厂污水深度处理工程摘要：在中国城镇化建设和发展过程中，城市污水处理问题已受到人们的广泛关注和重视，对于污水处理而言，城市污水处理的质量好坏会直接关系到城市发展以及人们的生命健康。

随着城市人口的增长和经济的发展，城镇居民生活污水排放量不断增加，全国城镇污水处理厂数量逐年增加，因此，本文着重对白龙港污水处理厂污水深度处理技术进行全面的分析，并提出技术方案，以充分发挥污水处理技术的优势，提高污水处理效果。

关键词：白龙港；污水处理厂；污水深度处理引言近年来，随着我国工业化的快速发展，农业发展条件日趋完善，人均用水量也在逐年增加，同时产生了大量生活污水和工业废水。

然而，按照传统工艺处理后的污水处理厂水质仍达不到回用标准，且其中仍含有COD、NH4+等有毒物质。

白龙港污水处理厂污水深度处理工艺中，过滤式的污水处理技术主要利用多孔介质过滤污水中各种污染物，但由于过滤工艺设计和滤料选择参数的不同，对各种杂质去除效果也不同，因此，在选择污水处理厂深度处理技术时，要根据不同阶段污水处理工作的要求，有目的地选择过滤工艺和方法[1]。

一、工程概述上海市白龙港污水处理厂是规模为345万m/d的污水处理厂，属于上海市最大的污水处理厂，该污水处理厂在2006年进水量稳定在150～180万m/d，于2008年6月底建成并完成相应的通水，本项目属于市重点工程，同时也是中国首个采用干化工艺的污泥处理项目，在项目实际运行期间能够最大程度节约生产用水，从而有效实现污泥处理的减量化、稳定化、无害化和资源化的利用。

该工程处于上海市中心地区，对于完成污水低能耗、安全性、无害化性和资源化使用的处置有着至关重要的意义。

二、滤布滤池污水深度处理工程1.1系统构成及污水处理工作原理白龙港污水处理厂在进行污水深度处理期间常用的处理工艺则是滤布过滤工艺的使用，对于涉及的废水部分而言，主要经由自动控制系统、蓄水板与纤维滤板等组成，在实际应用期间通过将废水流入滤池内进行过滤，滤池所使用的滤布需要应用全覆盖的方式进行设置，应注意不可以出现滤布覆盖不全面的情况，影响滤过效果，废水的实际进入模式则是从滤布的方向进入，并直接进入底部通道进行过滤收集，当完成废水处理工作之后水就会自动排出，主要是由于水具有自身的重力，在重力下就可以实现排出的目标。

亚洲最大污水处理厂—白龙港污水处理厂处理工艺
介绍
上海白龙港污水处理厂是亚洲最大的污水处理厂，其工艺设计，包括污水、污泥和除臭等在全国范围都具有标杆地位。

分别于2021年《净水技术》第s1期和第11期发表的《基于CFD模型的白龙港污水处理厂除臭优化方案》和《白龙港污泥暂存库区污泥压滤液处理》，分别介绍了白龙港污水厂采用计算流体力学（CFD）模型对除臭方案进行模拟优化，以及对污泥暂存场中所产生的污泥压滤液进行试验处理,经混凝沉淀、吹脱和氧化工艺处理使之达标纳管的最新工程经验。

一、工艺流程介绍
白龙港污水处理厂是国内规模最大的具有脱氮除磷功能和污泥厌氧消化的城市污水处理厂，下面是其简易的工艺流程图。

目前，中国大型污水处理厂处理流程都与之类似，也会根据实际需求略作调整。

白龙港污水处理厂总工艺流程图
1、进水特性
白龙港污水处理厂的进水水质特性主要体现在长距离输水后，颗粒性有机物在管道输送过程中发生厌氧生物降解和转化，VSS/SS比值较低，即进水中挥发性悬浮物质比例降低。

上海市白龙港污水处理厂提标改造工程系统调试摘要：污泥培养一直是污水处理厂系统调试中的关键节点，污泥培养的效果直接影响到了污水厂水质处理效果以及后续高效处理的成本。

本文通过对以污泥培养为核心的系统调试的详细介绍，为类似污水处理厂缩短调试周期，提高调试效果提供了可借鉴案例。

关键词：污水处理厂污泥培养调试提标改造1、工程简介白龙港污水处理厂提标改造项目设计规模为280万立方米/日，采用减量达标法，新增日处理生物设施120万立方米、日处理深度设施280万立方米。

污水处理采用多模A/A/O+辅助化学除磷工艺，深度处理部分采用混凝沉淀过滤工艺，出水采用加氯和紫外线联合消毒方式，达到《城镇污水处理厂污染物排放标准》一级A标准，尾水排入长江，污水处理采用多模A/A/O+辅助化学除磷工艺、混凝沉淀过滤工艺，采用混凝对出水进行加氯、紫外线的联合消毒处理，使之达到国家一级A标准的城镇污水处理厂污染物排放标准。

2、系统调试方案本次调试根据工艺及安装进度，分阶段分地块实施。

一阶段西南地块B生发系统调试，二阶段南部地块C（深度处理系统除外）生反系统调试。

下面已其中第一阶段西南地块的生反系统调试为例介绍调试过程中的步骤及关键点。

2.1、调试前需具备的边界条件1、各配电站场和设备均已通电，已完成单机调试。

2、工艺设备系统具备条件：生反池曝气器已经过曝气试验，满足进水条件；鼓风机系统具备运行条件；生反池、二沉池等构筑物及进出水箱涵已经过通水前验收，池体及箱涵内防腐等已完成且无杂物遗留；各池体放空管道已与厂区污水管网连通，且阀门已全部处于关闭状态。

3、仪器仪表及自控系统符合要求：用于工艺控制的过程仪表、空气流量计、内外回流流量计、进出水流量计需实现数据传输至中控室。

若上述过程数据无法实现数据传输中控室，则需确保以上过程仪表的数据能够在现场查看，手动记录。

4、按要求完善活性污泥进入渠道，确保活性污泥能够顺畅接入新系统中。

5、安全防护措施到位，池体上盖板、栏杆需施工完成或具有相应临时措施代替；上下各构筑物及周边需有便于操作人员巡检的通道；池体周边照明设施已施工完毕，需与调试工作同步投入使用，若无法投入使用需具有相应的临时措施代替。

白龙港污水处理厂污水工艺流程
白龙港污水处理厂的污水工艺流程为: 进水预处理、活性污泥法处理、二沉池处理、污泥处理。

进水预处理包括机械格栅过滤和砂池沉淀，去除大颗粒杂质、漂浮物及较重的固体颗粒；活性污泥法处理是通过污泥中微生物的生化作用，将水中的有机物进行分解、转化，从而完成对有机污染物及氮磷的处理；二沉池处理是实现泥水分离，得到澄清的出水，并进行污泥浓缩和回流；污泥处理采用浓缩、厌氧消化、离心脱水和干化焚烧的组合工艺进行处理。

1。
