变焦光学系统课程设计一、课程目标知识目标：1. 学生能理解变焦光学系统的基础理论，掌握变焦透镜的构造和原理。
2. 学生能够描述变焦光学系统在不同焦距下的成像特点及其应用。
3. 学生能够运用数学公式计算变焦光学系统中的焦距、放大率等基本参数。
技能目标：1. 学生通过实验操作，掌握变焦透镜的调节方法和技巧。
2. 学生能够运用所学知识分析和解决实际光学问题，如简单的相机调焦问题。
3. 学生能够设计简单的变焦光学系统，并进行模拟或实际搭建。
情感态度价值观目标：1. 学生培养对光学科技的兴趣，激发探索光学未知领域的热情。
2. 学生通过小组合作学习，培养团队协作精神和沟通能力。
3. 学生通过光学知识的学习，增强对科学方法的认识，形成严谨的科学态度。
课程性质：本课程为理科学科，以理论讲授和实验操作相结合的方式进行，注重培养学生的理论知识和实践技能。
学生特点：考虑到学生处于高年级，已具备一定的物理和数学基础，能够理解较为抽象的光学概念，并具有一定的实验操作能力。
教学要求：要求教师能够清晰讲解光学理论，通过实例分析和实验操作，使学生能够将理论与实践相结合，达到学以致用的教学目的。
同时，注重学生的参与和思考，引导他们主动探索光学知识。
通过具体的学习成果分解，为教学设计和评估提供明确依据。
二、教学内容本节教学内容紧密围绕课程目标，结合课本第四章“变焦光学系统”展开。
1. 理论部分：- 变焦光学系统概述：介绍变焦光学系统的基本概念、发展历程及应用领域。
- 变焦透镜原理：讲解变焦透镜的构造、工作原理及其数学描述。
- 成像特性：分析在不同焦距下，变焦光学系统的成像特点及其影响。
2. 实践部分：- 变焦透镜调节方法：指导学生掌握变焦透镜的调节技巧，学会在不同焦距下观察成像特点。
- 实验操作：设计实验，让学生亲自动手搭建简单的变焦光学系统，观察成像过程。
3. 教学大纲：- 第一课时：介绍变焦光学系统概述，讲解变焦透镜原理。
- 第二课时：分析成像特性，演示变焦透镜调节方法。
第4〇卷第#期 2019年1月应用光学J o u rn a l o f A p p lie d O p tic sV o l. 40 N o. 1Jan. 2019文章编号：1002-2082(2019)01-0051-0730 mm〜300 mm轻型变焦物镜光学系统设计张健，罗天娇，罗春华，李艳红(1.长春理工大学光电工程学院，吉林长春130022 #.长春理工大学光电信息学院光电科学分院，吉林长春130114)摘要：设计了 一组长焦距轻量型变焦光学系统，焦距为30 m m〜300 m m，视场角为1. 1°〜11.4 °，F数为3.5#由于变焦系统焦距较长，并且需要在控制口径的前提下减轻质量，经过对变焦理论进行分析并结合实际情况，采用正组补偿，运用Z e m a x软件，对变焦系统同时进行像质优化与轻量化设计，优化过程中加入非球面，达到简化结构，提高像质的作用；在不影响像面照度的情况下，对轴外光线进行了适当的拦光，使得有效口径尽量变小，同时对系统的部分透镜材料进行替换，平衡了高像质与轻质量间的矛盾，最终使系统的总体质量从937 g减小到584 g，且系统像质良好，轴上调制传递函数在120 lp/m m处大于0. 3 ,轴外调制传递函数在120 lp/m m处大于0.2,各视场的调制传递函数在40 lp/m m处大于0. 5,畸变小于1\。
根据变焦运动方程，运用M a t la b软件进行编程计算，得到反映变倍组与补偿组运动过程的凸轮曲线，在变焦的过程中像面比较稳定，调焦顺畅。
关键词：光学设计；变焦物镜；正组补偿；轻型中图分类号：T N202文献标志码：A D O I：10. 5768/J A O201940. 0101009Optical systemdes;nof 30 mm 〜300 mm lightweight zoomobjectiveZ H A N G J ia n, L U O T ia n jia o, L U O C h u n h u a, L I Y a n h o n g(1. S ch o o l o f P h o to e le c tro n ic E n g in e e rin g, C h a n g c h u n U n iv e r s ity o f Science and T e c h n o lo g y, C h a n g c h u n130022,C h in a；2. O p to-E le c tro n ic s B ra n c h,C o lle g e o f O p tic a l and E le c tro n ic a l In fo rm a tio n, C h a n g c h u n U n iv e r s ity o fScience and T e c h n o lo g y, C h a n g c h u n130114, C h in a)A b s tr a c t：A lo n g fo c a l l e n g th lig h tw e ig h t zo o m o p tic s y s te m w a s d e s ig n e d w it h a fo c a l le n g th o f30 m m 〜300 m m,an a n g le o f v ie w o f1. 1 ° 〜11. 4 °a n d an F n u m b e r o f3. 5.D u e to th e lo n gfo c a l le n g th o f t h e z o o m s y s te m a n d th e need to re d u ce th e q u a lity u n d e r th e p re m is e o f c o n tro lc a lib e r,a fte r th e a n a ly s is o f th e zo o m th e o r y a nd the a c tu a l s it u a t io n,th e p o s itiv e c o m p e n s a tio nw a s a d o p te d,a n d th e Z e m a x s o f t w a r e w a s u s e d to s im u lta n e o u s ly o p tim iz e th e im a g e q u a lit y a n dd e s ig n th e lig h t w e ig h t z o o m s y s te m.In th e o p tim iz a tio n p ro c e s s,th e a s p h e ric a l s u rfa c e w a sad de d to s im p lif y th e s tr u c t u r e a n d im p ro v e th e im a g e q u a lit y.W it h o u t a ffe c tin g th e illu m in a n c eo f t h e im a g e s u rfa c e,t h e o ff-a x is lig h t w a s p r o p e r ly b lo c k e d,so t h a t t h e e ffe c t i v e a p e r t u re be as s m a ll as p o s s ib le,a n d a t th e sam e t im e p a r t o f th e le n s m a t e r ia lw a s re p la c e d,b a la n c in gt h e c o n t r a d ic t io n b e t w e e n h ig h im a g e q u a lit y a n d lig h t w e ig h t,a n d f in a lly t h e o v e ra ll m ass o fth e s y s te m re d u c e d fr o m 937 g to 584 g.R e s u lt s s h o w th a t t h e s y s t e m q u a lit y is g o o d,t h e o n-a x is m o d u la tio n tr a n s fe r f u n c tio n(M T F)is ab o ve 0.3 a t 120 lp/m m ,th e o f-a x is M T F is g re ate r th a n 0.2 a t 120 lp/m m,th e M T F f o r each fie ld o f v ie w is g re a te r th a n0. 5a t40 lp/m m,an dth e d is to r tio n is less th a n 1\. A c c o rd in g to th e z o o m m o tio n e q u a tio n,th e p ro g ra m m in g c a lc u-收稿日期=2018-08-29 ;修回日期：2018-11-06基金项目：国家重点研发计划：重大科学仪器设备开发（017Y F F0107901)作者简介：张健（993 —），男，硕士研究生，主要从事光学系统设计方面的研究。
![一种微型变焦镜头结构模组[发明专利]](https://img.taocdn.com/s1/m/2d8edd51f342336c1eb91a37f111f18583d00c99.png)
专利名称：一种微型变焦镜头结构模组专利类型：发明专利
发明人：翁孟坤,周志鹏,黄小军
申请号：CN202210088895.3
申请日：20220125
公开号：CN114500806A
公开日：
20220513
专利内容由知识产权出版社提供
摘要：本发明公开了一种微型变焦镜头结构模组，包括机壳、减速电机、主动齿轮、从动齿轮、旋转筒和升降台，机壳的顶部竖直设置有导柱；主动齿轮固定安装在减速电机的输出轴上；升降台放置在机壳的顶部，升降台上竖直设置有导向滑槽，导向滑槽内滑动安装导柱，升降台上设置有滚动件；旋转筒可转动安装在机壳上，旋转筒的旋转中心线与减速电机的输出轴平行；从动齿轮位于机壳内，从动齿轮固定安装在旋转筒并且从动齿轮与主动齿轮啮合；旋转筒的侧壁上设置有升降滑道，升降滑道承接所述升降台的滚动件。
本发明的升降台上安装有滚动件，通过滚动件在升降滑道上的滚动使得升降台上下直线运动来实现变焦，控制比较方便，结构也比较简单。
申请人：深圳市万至达电机制造有限公司
地址：518000 广东省深圳市光明新区公明街道马山头第四工业区110栋
国籍：CN
更多信息请下载全文后查看。

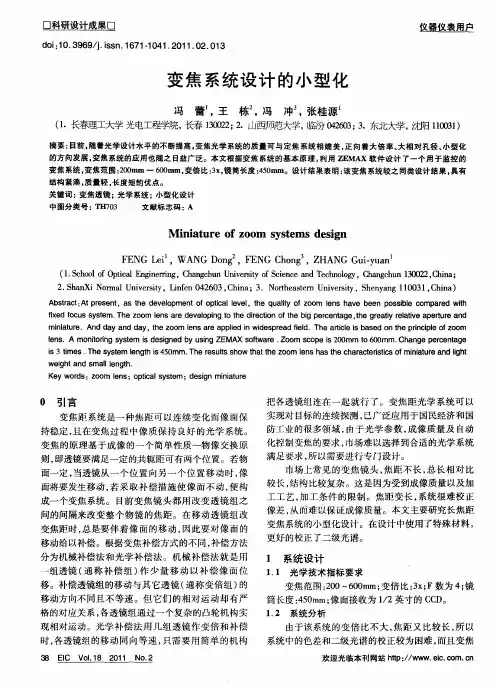

变焦系统设计的小型化冯蕾;王栋;冯冲;张桂源【摘要】目前,随着光学设计水平的不断提高,变焦光学系统的质量可与定焦系统相媲美,正向着大倍率、大相对孔径、小型化的方向发展,变焦系统的应用也随之日益广泛.本文根据变焦系统的基本原理,利用ZEMAX软件设计了一个用于监控的变焦系统,变焦范围:200mm-600mm,变倍比:3x,镜筒长度:450mm.设计结果表明:该变焦系统较之同类设计结果,具有结构紧凑,质量轻,长度短的优点.【期刊名称】《仪器仪表用户》【年(卷),期】2011(018)002【总页数】3页(P38-40)【关键词】变焦透镜;光学系统;小型化设计【作者】冯蕾;王栋;冯冲;张桂源【作者单位】长春理工大学光电工程学院,长春130022;山西师范大学,临汾042603;东北大学,沈阳110031;长春理工大学光电工程学院,长春130022【正文语种】中文【中图分类】TH7030 引言变焦距系统是一种焦距可以连续变化而像面保持稳定，且在变焦过程中像质保持良好的光学系统。
变焦的原理基于成像的一个简单性质—物像交换原则，即透镜要满足一定的共轭距可有两个位置。
若物面一定，当透镜从一个位置向另一个位置移动时，像面将要发生移动，若采取补偿措施使像面不动，便构成一个变焦系统。
目前变焦镜头都用改变透镜组之间的间隔来改变整个物镜的焦距。
在移动透镜组改变焦距时，总是要伴着像面的移动，因此要对像面的移动给以补偿。
根据变焦补偿方式的不同，补偿方法分为机械补偿法和光学补偿法。
机械补偿法就是用一组透镜(通称补偿组)作少量移动以补偿像面位移。
补偿透镜组的移动与其它透镜(通称变倍组)的移动方向不同且不等速。
但它们的相对运动却有严格的对应关系，各透镜组通过一个复杂的凸轮机构实现相对运动。
光学补偿法用几组透镜作变倍和补偿时，各透镜组的移动同向等速，只需要用简单的机构把各透镜组连在一起就行了。
变焦距光学系统可以实现对目标的连续探测，已广泛应用于国民经济和国防工业的很多领域，由于光学参数，成像质量及自动化控制变焦的要求，市场难以选择到合适的光学系统满足要求，所以需要进行专门设计。
5倍变焦距光学系统小型化设计王红;田铁印【摘要】In order to complete recognition and detection tasks of the aircraft seeker , a high precision , minia-turization of the zoom optical system is designed .Targets are searched and identified at short focal length , wide field , and recognized at long focal length , narrow field .The mechanical compensation method is selected using three kinds of common optical materials .At the location of the long focal length , combinatorial design of the front group and the zoom group can make the system compact , and meet seeker miniaturization require-ments.The zoom optical system with optimization focal length about12.90°×10.25°~2.59°×2.07°and lene tube length only 174 mm is designed by using the CODEⅤ optical design software .For the each focal length and each field of view , the average MTF is 0.695, and tested result is 0.562 at50 lp/mm, which can meet performance requirements of the system .%为了完成飞行器导引头目标识别与探测任务，以短焦距、大视场进行搜索并确认目标，以长焦距、小视场进行高精度目标识别。
