机电工程测量

一级建造师机电专业工程测量技术全考点一、机电工程测量的主要内容1.设备安装放线、基础检直、验收。

2.工序或过程测量。

3.变形观测。

4.交工验收检测。

5.工程竣工测量。

二.机电工程测量的特点1.工程测量贯穿于整个施工过程中。

2.精度要求高。

3.工程测量与工程施工工序密切相关。

4.受施工环境干扰大。

三、机电工程测量的原则和要求1.工程测量应遵循〃由整体到局部，先控制后细部”的原则,即先依据建设单位提供的永久基准点、线为基准，然后测设出各个部位设备的准确位置。

2.工程测量的要求（1）测设。

（2）检核。

是测量工作的灵魂。

（放一季燕子）检核分为:仪器检核、资料检核、计算检核、放样检核和验收检核。

四、沉降观测点的设置沉降观测采用二等水准测量方法。

每隔适当距离选定一个基准点与起算基准点组成水准环线。

例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测,随后的观测在设备安装期间连续进任。

五、机电工程测量的程序（先网后线再两点）确认永久基准点、线一设置基础纵横中心线-设置基础标高基准点一设置沉降观测点一安装过程测量控制-实测记录等。

六、机电工程中常见的工程测量（一）设备基础的测量步骤①设备基础位置的确认,②设备基础放线,③标高基准点的确立,④设备基础标高测量。

（二）连续生产设备安装的测量1.安装基准线的测设中心标板应在浇灌基础时，配合土建埋设,也可待基础养护期满后再埋设。

放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上,作为设备安装的基准线。

设备安装平面基准线不少于纵、横两条。

2.安装标高基准点的测设标高基准点一般埋设在基础边缘且便于观测的位置。

标高基准点一般有两种：一种是简单的标高基准点;另一种是预埋标高基准点。

采用钢制标高基准点，应是靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。

例如，简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上的设备在安装时使用。

机电工程测量技术方案一、引言机电工程测量技术是工程领域中非常重要的一门技术。

在机电工程领域中，测量技术的应用涉及到各种各样的测量，包括长度、角度、速度、加速度、力、电流、温度、压力等各种参数的测量。

测量技术的精度和可靠性直接影响到整个机电工程的安全和稳定运行。

因此，制定一套科学合理的机电工程测量技术方案，对于确保机电工程设备的正常运行具有重要意义。

本文针对机电工程测量技术方案进行系统的介绍和论述，首先对机电工程测量技术的基本概念进行了解释，然后详细分析了机电工程测量技术方案的设计原则和实施步骤，最后对机电工程测量技术方案的发展趋势进行了展望。

二、机电工程测量技术的基本概念1. 机电工程测量技术的定义机电工程测量技术是指利用各种测量工具和设备对机电工程中涉及到的各种参数进行准确的测量和记录的技术。

机电工程测量技术包括但不限于长度测量、角度测量、速度测量、加速度测量、力测量、电流测量、温度测量、压力测量等各种测量方法和技术。

2. 机电工程测量技术的应用领域机电工程测量技术广泛应用于各种机械设备、电气设备、自动化设备、航空航天设备、汽车工业和其他机电设备的生产制造、安全运行和维护管理等方面。

三、机电工程测量技术方案的设计原则1. 精度和可靠性原则机电工程测量技术方案的设计应以保证测量精度和可靠性为首要原则。

在正常情况下，测量设备应能够准确地测量出所需的参数值，并且在恶劣环境下也能够保持正常工作。

2. 适应性原则机电工程测量技术方案应具有一定的适应性，即能够适应不同的工况和环境要求。

因此，在设计测量技术方案时，需要考虑到各种工作环境的特点和要求，并根据不同的工作条件灵活选择合适的测量设备和方法。

3. 经济性原则在制定机电工程测量技术方案时，需要充分考虑到经济性因素。

即在保证测量精度和可靠性的前提下，尽可能减少测量设备和方法的投资和运营成本，达到经济合理的效果。

四、机电工程测量技术方案的实施步骤1. 调研分析在制定机电工程测量技术方案之前，首先需进行针对性的调研分析。

测量项目最终得分类型序号楼层房间编号设计/规范要求检测结果12345678910检测办法评分办法备注测量项目最终得分类型序号楼层房间编号设计/规范要求检测结果12345678910机电安装工程一、实测实量机电安装工程实测实量记录之一给、排水工程100给排水管道管件尺寸及材质检查合格率得分任意抽测10处管道，核查其尺寸及材质。

若无偏差即为“合格”；否得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之三给、排水工程给排水（器具）安装质量及通水能力检查合格率得分检测办法评分办法备注测量项目最终得分类型序号楼层房间编号设计/规范要求检测结果12345678910检测办法评分办法备注测量项目最终得分类型消防系统管道管件尺寸及材质检查序号楼层房间名称设计/规范要求检测结果12345678910合格率任意抽测10处，核查器具的通水能力。

若无偏差即为“合格”；否则得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之五暖通、空调工程冷凝水排放点高度及位置检查合格率得分任意抽测10处，核查其排放位置。

若无偏差即为“合格”；否则，定得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之七消防系统检测办法评分办法备注测量项目最终得分类型序号楼层房间名称设计/规范要求检测结果12345678910合格率检测办法评分办法备注测量项目最终得分类型序号楼层房间名称设计/规范要求检测结果12345678910任意抽测10处管道，核查其尺寸及材质。

若无偏差即为“合格”；否得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之九电气配电间系统的完整性、安全性，相序检查，三相平衡得分任意抽查10处点位或功能，核查其工作性能及状态。

若满足设计、规“合格”；否则，定为“不合格”。

得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之十一电气电气产品，包括灯具、开关、插座等的选型与所在环境整体相适应、相协调检测办法评分办法备注编号基准满分值实际满分值11.11001001.21001001.31001001.41001001.51001001.61001001.710010022.11001002.21001002.31001002.41001002.51001002.6100100得分任意抽测10处相关产品，核查其型式、规格。

机电施工测量方案一、引言机电施工测量是指在机械设备、电气设备等机电工程施工过程中，通过测量和检验，保证施工过程的准确性和质量的一项重要工作。

本文将就机电施工测量方案进行详细介绍。

二、测量设备和仪器1. 测量仪器的选择在机电施工测量中，需要使用各种测量仪器和设备，如测量仪表、测距仪、水平仪、温度计等。

在选择测量仪器时，应根据实际需要，在准确度、精度、稳定性等方面进行综合考虑，选择能满足测量要求的仪器。

2. 保证测量仪器的准确性为保证测量仪器的准确性，需定期进行检定和校准。

检定和校准应由具备相应资质的仪器检测单位进行，确保测量结果的准确可靠。

三、测量过程和方法1. 施工现场前的准备工作在进行机电施工测量前，需要进行一些准备工作，包括：（1）清理施工现场，确保施工环境整洁。

（2）确认测量控制点，确定测点的选取和布置。

（3）熟悉测量仪器的使用方法和测量原理。

2. 施工过程中的测量方法在机电施工过程中，有常见的几种测量方法，如下：（1）长度、距离的测量：使用测距仪、卷尺等仪器进行测量。

（2）角度的测量：使用角度测量仪器，如水平仪、转角仪等进行测量。

（3）温度的测量：使用温度计、热电偶等进行测量。

（4）电流、电压的测量：使用万用表、电压表等测量仪器进行测量。

（5）工艺参数的测量：根据具体工艺要求，选取合适的测量仪器进行测量。

3. 误差的处理与控制在进行机电施工测量时，可能会存在一定的误差。

为了减小和控制误差，应采取以下措施：（1）使用高精度、稳定的测量仪器。

（2）避免操作失误和环境因素对测量结果的干扰。

（3）进行多次测量，取平均值以提高测量结果的准确性。

（4）在测量过程中注意校正和修正误差。

四、测量结果的处理和报告1. 测量结果的记录在进行机电施工测量时，应将测量结果及时记录，并标明相关信息，如测量时间、地点、测量人员等，确保后续的数据处理和分析工作。

2. 测量结果的处理对测量结果进行处理是为了得到更准确和可靠的数据，并进行数据分析和比较。

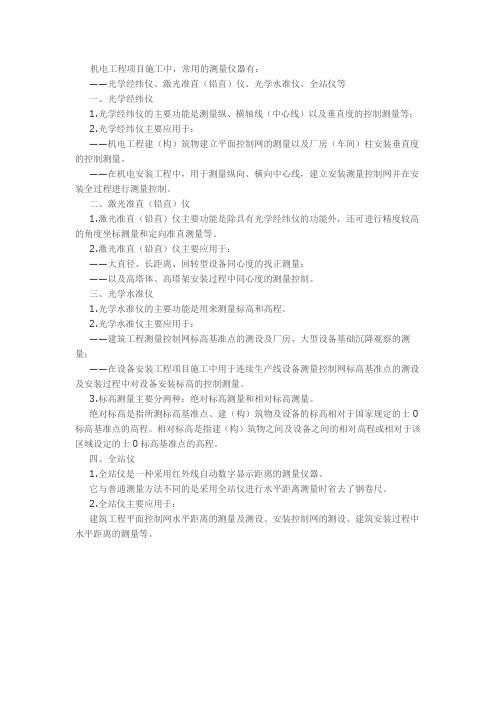

机电工程项目施工中，常用的测量仪器有：——光学经纬仪、激光准直（铅直）仪、光学水准仪、全站仪等一、光学经纬仪1.光学经纬仪的主要功能是测量纵、横轴线（中心线）以及垂直度的控制测量等；2.光学经纬仪主要应用于：——机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装垂直度的控制测量。

——在机电安装工程中，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。

二、激光准直（铅直）仪1.激光准直（铅直）仪主要功能是除具有光学经纬仪的功能外，还可进行精度较高的角度坐标测量和定向准直测量等。

2.激光准直（铅直）仪主要应用于：——大直径、长距离、回转型设备同心度的找正测量；——以及高塔体、高塔架安装过程中同心度的测量控制。

三、光学水准仪1.光学水准仪的主要功能是用来测量标高和高程。

2.光学水准仪主要应用于：——建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量；——在设备安装工程项目施工中用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测量。

3.标高测量主要分两种：绝对标高测量和相对标高测量。

绝对标高是指所测标高基准点、建（构）筑物及设备的标高相对于国家规定的士0标高基准点的高程。

相对标高是指建（构）筑物之间及设备之间的相对高程或相对于该区域设定的士0标高基准点的高程。

四、全站仪1.全站仪是一种采用红外线自动数字显示距离的测量仪器。

它与普通测量方法不同的是采用全站仪进行水平距离测量时省去了钢卷尺。

2.全站仪主要应用于：建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建筑安装过程中水平距离的测量等。

一级建造师必考知识点机电实务测量技术测量技术一、机电工程测量的主要内容：1、机电设备安装放线、基础检查、验收2、工序或过程测量3、变形观测：作为鉴定工程质量和验证工程设计、施工是否合理的依据4、交工验收测量5、工程竣工测量二、工程测量遵循的原则：由整体到局部、先控制后细部检核是测量的灵魂。

（检核内容：一只鸡放盐）三、高程测量的方法：1.三角高程测量：经纬仪、全站仪、激光测距仪2、气压高程测量：精度低；空盒气压计、水银气压计四、测量的基本程序确认永久基准点、线一设置纵横中心线一设置标高基准点—设置沉降观测点一安装过程控制-实测记录五、连续生产设备安装的测量1.安装基准线的测设：可配合土建埋设，也可在基础养护完毕后再埋设；根据施工图，按建筑物轴线确定，标注在中心标板上，不少于两条（纵横两条）2、标高基准点的测设：一般设在基础边缘便于观测的位置；一种是简单的标高基准点，适用于独立设备的安装；一种是预埋标高基准点，连续生产线上的设备安装使用（连续生产线的设备只能使用一个纵横中心线和标高基准点）六、测量方法1、管线定位的依据：起点、终点、转折点；可根据已有建筑物定位，也可根据控制点定位2、地下管线工程测量在回填前进行，管顶标高、窖井坐标、管线起止点；七、长距离输电线路的测量1.可根据起点、止点、转折点及沿途障碍物的实际情况测设中心桩，中心桩测定后，使用十字线法或平行基线法控制2、钢尺测量:20-80米3、一段架空线路不宜超过400米4、大跨越档距测量：解析法或电磁波测距法【打垮慈禧】八、常用的测量仪器1.水准仪：测量标高和高程。

沉降观测、标高基准点的测设2、光学经纬仪：测量纵横中心线、平面控制网、立柱安装垂直度；经纬仪，水平角和竖直角3、全站仪：水平距离测量4、激光准直仪和激光指向仪：大直径、长距离等同心度的测量控制5、激光垂准仪：高层建筑、烟囱、电梯等施工中的竖向引测和垂直度的测量。

机电工程工程专业技术考试要点一、工程测量技术★要点1、高程测量1.水准测量原理:利用一条水平视线，并借助于竖立在地面点上的标尺，来测定的高差，然后根据其中一点的高程来推算出另外一点高程的方法。

(1)高差法一利用水准仪和水准尺测定高差，通过计算得到待定点的高程的方法。

(2)仪高法一和仪高法原理相同。

安置一次仪器，同时测出数个前视点。

特点:最精密水准测量的方法。

主要用于国家水准网的建立。

2.三角高程测量:方法简单，受地形条件限制小，测定大地控制点高程的基本方法。

3.气压高程测量:精度低，不需要通视。

测量仪器:空盒气压让和水银气压让。

★要点2、基准线测量1.利用经纬仪和检定钢尺。

测定待定位点的方法有水平角测量和竖直角测量2.安装基准线的设置:平面安装基准线不少于纵横两条3.安装标高基准点的设置:相邻安装基准点高差应在0.5mm 以内。

4.沉降观测点的设置:采用二等水准测量方法。

对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。

★要点3、常见的工程测量1.连续生产设备安装的测量(1).安装基准线的测设:中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。

设备安装基准线不少于纵、横两条。

(2).安装标高基准点的测设安装标高基准点埋设在基础边缘且便于观测的位置。

简单的标高基准点作为独立设备安装的基准点;预埋标高基准点用于连续生产线上设备安装的标高基准点。

(3).连续生产设备只能有一条纵向基准线和一个预埋标高基准点。

2.管线工程的测量(1)管线中心定位的测量方法:可根据已有建筑物、控制点进行管线定位。

管线的起点、终点及转折点称为管道的主点。

(2)地下管线工程测量:回填前测量出起止点，窨井的坐标和管顶标高。

3.长距离输电线路钢塔架(铁塔)基础施工的测量(1)可根据起止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，中心桩测定后，一般采用十字线法或平行基线法进行控制。

2H311022 电气工程设备的分类和性能机电工程常用的电气工程设备有电动机、变压器、高压电器及成套装置、低压电器及成套装置、电工测量仪器仪表等。

主要的性能是，从电网受电，变压，向负载供电，将电能转换为机械能。

一、电动机的分类和性能2.电动机的性能（1）同步电动机常用于拖动恒速运转的大、中型低速机械。

它具有转速恒定及功率因数可调的特点；其缺点是：结构较复杂、价格较贵、启动麻烦。

（2）异步电动机是现代生产和生活中使用最广泛的一种电动机。

具有结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用等一系列优点；其缺点是：与直流电动机相比，其启动性和调速性能较差；与同步电动机相比，其功率因数不高，在运行时必须向电网吸收滞后的无功功率，对电网运行不利。

（3）直流电动机常用于拖动对调速要求较高的生产机械。

它具有较大的启动转矩和良好的启动、制动性能，以及易于在较宽范围内实现平滑调速的特点；其缺点是：结构复杂，价格高。

电动机性能特点优点缺点交流同步电动机转速恒定及功率因数可调结构较复杂、价格较贵、启动麻烦交流异步电动机（记忆：异步不高又差但最广泛）结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用与同步电动机比功率因数不高与直流电动机比启动性和调速性能较差直流电动机较大的启动转矩和良好的启动、制动性能；平滑调速结构复杂，价格高二、变压器的分类和性能1.变压器的分类变压器是输送交流电时所使用的一种变换电压和变换电流的设备。

根据变换电压的不同，分为升压变压器和降压变压器。

根据冷却方式的不同，分为干式、油浸式、油浸风冷式；根据相数的不同，分为单相变压器、三相变压器，根据每相绕组数的不同，分为双绕组变压器、三绕组变压器和自耦变压器等；根据变压器的用途不同，分为电力变压器、电炉变压器、整流变压器、电焊变压器、船用变压器、量测变压器等。

2.变压器的性能变压器的主要技术参数有：额定容量、额定电压、额定电流、短路阻抗、连接组别、绝缘等级和冷却方式等。
