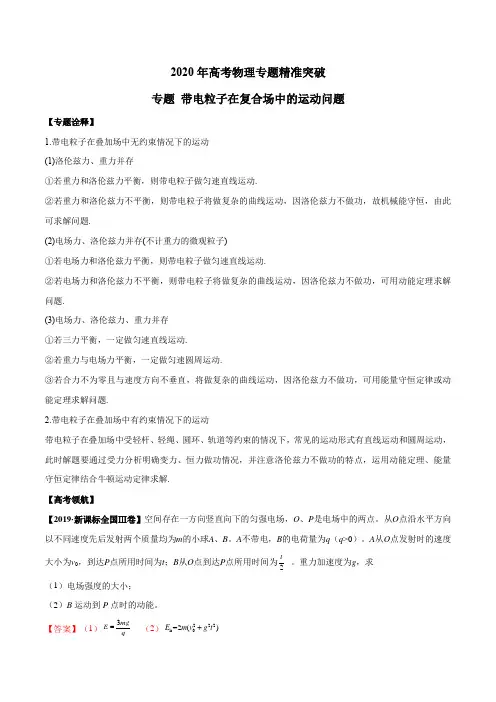

2020年高考物理专题精准突破 专题 带电粒子在复合场中的运动问题【专题诠释】1.带电粒子在叠加场中无约束情况下的运动 (1)洛伦兹力、重力并存①若重力和洛伦兹力平衡，则带电粒子做匀速直线运动.②若重力和洛伦兹力不平衡，则带电粒子将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题.(2)电场力、洛伦兹力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电粒子做匀速直线运动.②若电场力和洛伦兹力不平衡，则带电粒子将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题.(3)电场力、洛伦兹力、重力并存 ①若三力平衡，一定做匀速直线运动. ②若重力与电场力平衡，一定做匀速圆周运动.③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒定律或动能定理求解问题.2.带电粒子在叠加场中有约束情况下的运动带电粒子在叠加场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求解. 【高考领航】【2019·新课标全国Ⅲ卷】空间存在一方向竖直向下的匀强电场，O 、P 是电场中的两点。

从O 点沿水平方向 以不同速度先后发射两个质量均为m 的小球A 、B 。

A 不带电，B 的电荷量为q （q >0）。

A 从O 点发射时的速度 大小为v 0，到达P 点所用时间为t ；B 从O 点到达P 点所用时间为2t 。

重力加速度为g ，求 （1）电场强度的大小； （2）B 运动到P 点时的动能。

【答案】（1）3mgE q = （2）222k 0=2()E m v g t +【解析】（1）设电场强度的大小为E ，小球B 运动的加速度为a 。

根据牛顿定律、运动学公式和题给条件，有mg +qE =ma ①2211()222t a gt =② 解得3mgE q =③（2）设B 从O 点发射时的速度为v 1，到达P 点时的动能为E k ，O 、P 两点的高度差为h ，根据动能定理有2k 112E mv mgh qEh -=+④且有102t v v t =⑤212h gt =⑥ 联立③④⑤⑥式得222k 0=2()E m v g t +⑦【2017·全国卷Ⅰ·16】如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c ，已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动.下列选项正确的是( )A.m a ＞m b ＞m cB.m b ＞m a ＞m cC.m c ＞m a ＞m bD.m c ＞m b ＞m a 【答案】 B【解析】 设三个微粒的电荷量均为q ，a 在纸面内做匀速圆周运动，说明洛伦兹力提供向心力，重力与电场力平衡，则 m a g ＝qE ①b 在纸面内向右做匀速直线运动，三力平衡，则 m b g ＝qE ＋qvB ②c 在纸面内向左做匀速直线运动，三力平衡，则 m c g ＋qvB ＝qE ③比较①②③式得：m b >m a >m c ，选项B 正确.【2016·天津理综·11】如图所示，空间中存在着水平向右的匀强电场，电场强度大小E ＝5 3 N/C ，同时存在着垂直纸面向里的匀强磁场，其方向与电场方向垂直，磁感应强度大小B＝0.5 T.有一带正电的小球，质量m＝1×10－6 kg，电荷量q＝2×10－6 C，正以速度v在图示的竖直面内做匀速直线运动，当经过P点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)，取g＝10 m/s2，求：(1)小球做匀速直线运动的速度v的大小和方向；(2)从撤掉磁场到小球再次穿过P点所在的这条电场线经历的时间t.【答案】(1)20 m/s方向与电场方向成60°角斜向上(2)2 3 s【解析】(1)小球做匀速直线运动时受力如图甲，其所受的三个力在同一平面内，合力为零，有qvB＝q2E2＋m2g2①代入数据解得v＝20 m/s②速度v的方向与电场E的方向之间的夹角满足tan θ＝qEmg③代入数据解得tan θ＝3θ＝60°④(2)解法一撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，如图乙所示，设其加速度为a，有a＝q2E2＋m2g2m⑤设撤去磁场后小球在初速度方向上的分位移为x，有x＝vt⑥设小球在重力与电场力的合力方向上的分位移为y，有y ＝12at 2⑦ tan θ＝y x⑧联立④⑤⑥⑦⑧式，代入数据解得 t ＝2 3 s ⑨解法二 撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P 点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其初速度为 v y ＝v sin θ⑤若使小球再次穿过P 点所在的电场线，仅需小球的竖直方向上分位移为零，则有v y t －12gt 2＝0⑥联立⑤⑥式，代入数据解得t ＝2 3 s. 【方法技巧】带电粒子在叠加场中运动的分析方法【最新考向解码】【例1】(2019·兰州高三诊断考试)水平面上有一个竖直放置的部分圆弧轨道，A 为轨道的最低点，半径OA 竖直，圆心角AOB 为60°，半径R ＝0.8 m ，空间有竖直向下的匀强电场，场强E ＝1×104 N/C 。

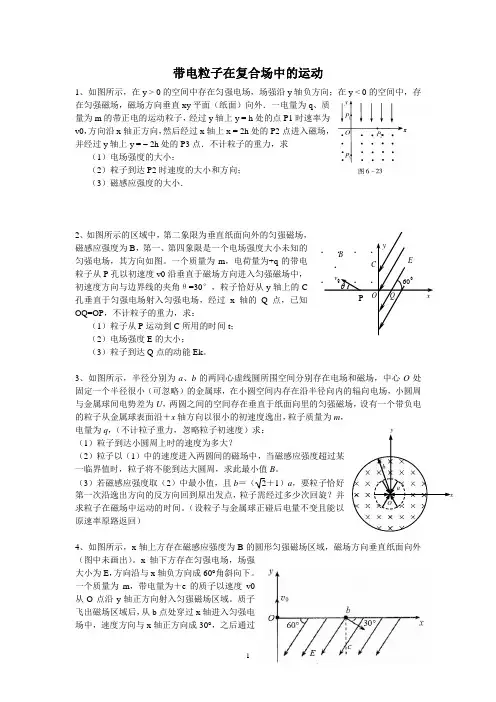

带电粒子在复合场中的运动1、如图所示，在y > 0的空间中存在匀强电场，场强沿y 轴负方向；在y < 0的空间中，存在匀强磁场，磁场方向垂直xy 平面（纸面）向外．一电量为q 、质量为m 的带正电的运动粒子，经过y 轴上y = h 处的点P1时速率为v0，方向沿x 轴正方向，然后经过x 轴上x = 2h 处的P2点进入磁场，并经过y 轴上y = – 2h 处的P3点．不计粒子的重力，求 （1）电场强度的大小；（2）粒子到达P2时速度的大小和方向； （3）磁感应强度的大小． 2、如图所示的区域中，第二象限为垂直纸面向外的匀强磁场，磁感应强度为B ，第一、第四象限是一个电场强度大小未知的匀强电场，其方向如图。

一个质量为m ，电荷量为+q 的带电粒子从P 孔以初速度v0沿垂直于磁场方向进入匀强磁场中，初速度方向与边界线的夹角θ=30°，粒子恰好从y 轴上的C孔垂直于匀强电场射入匀强电场，经过x 轴的Q 点，已知OQ=OP ，不计粒子的重力，求：（1）粒子从P 运动到C 所用的时间t ； （2）电场强度E 的大小；（3）粒子到达Q 点的动能Ek 。

3、如图所示，半径分别为a 、b 的两同心虚线圆所围空间分别存在电场和磁场，中心O 处固定一个半径很小（可忽略）的金属球，在小圆空间内存在沿半径向内的辐向电场，小圆周与金属球间电势差为U ，两圆之间的空间存在垂直于纸面向里的匀强磁场，设有一个带负电的粒子从金属球表面沿＋x 轴方向以很小的初速度逸出，粒子质量为m ，电量为q ，（不计粒子重力，忽略粒子初速度）求：（1）粒子到达小圆周上时的速度为多大？（2）粒子以（1）中的速度进入两圆间的磁场中，当磁感应强度超过某一临界值时，粒子将不能到达大圆周，求此最小值B 。

（3）若磁感应强度取（2）中最小值，且b ＝（2＋1）a ，要粒子恰好第一次沿逸出方向的反方向回到原出发点，粒子需经过多少次回旋？并求粒子在磁场中运动的时间。

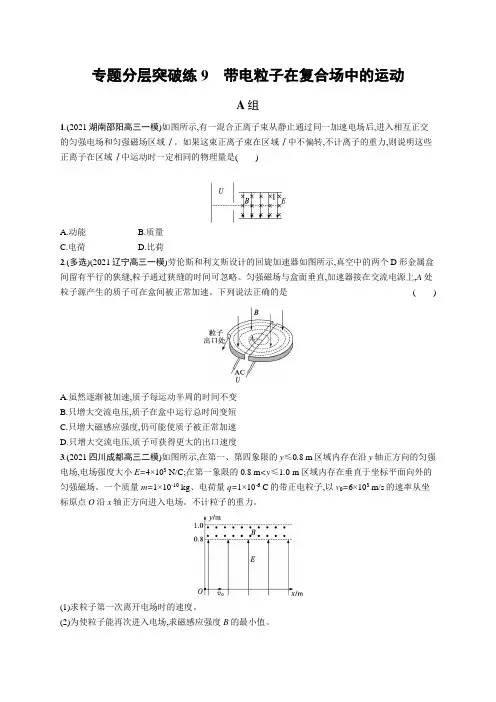

专题分层突破练9带电粒子在复合场中的运动A组1.(2021湖南邵阳高三一模)如图所示,有一混合正离子束从静止通过同一加速电场后,进入相互正交的匀强电场和匀强磁场区域Ⅰ。

如果这束正离子束在区域Ⅰ中不偏转,不计离子的重力,则说明这些正离子在区域Ⅰ中运动时一定相同的物理量是()A.动能B.质量C.电荷D.比荷2.(多选)(2021辽宁高三一模)劳伦斯和利文斯设计的回旋加速器如图所示,真空中的两个D形金属盒间留有平行的狭缝,粒子通过狭缝的时间可忽略。

匀强磁场与盒面垂直,加速器接在交流电源上,A处粒子源产生的质子可在盒间被正常加速。

下列说法正确的是()A.虽然逐渐被加速,质子每运动半周的时间不变B.只增大交流电压,质子在盒中运行总时间变短C.只增大磁感应强度,仍可能使质子被正常加速D.只增大交流电压,质子可获得更大的出口速度3.(2021四川成都高三二模)如图所示,在第一、第四象限的y≤0.8 m区域内存在沿y轴正方向的匀强电场,电场强度大小E=4×103 N/C;在第一象限的0.8 m<y≤1.0 m区域内存在垂直于坐标平面向外的匀强磁场。

一个质量m=1×10-10 kg、电荷量q=1×10-6 C的带正电粒子,以v0=6×103 m/s的速率从坐标原点O沿x轴正方向进入电场。

不计粒子的重力。

(1)求粒子第一次离开电场时的速度。

(2)为使粒子能再次进入电场,求磁感应强度B的最小值。

4.(2021河南高三二模)如图所示,在平面直角坐标系xOy内有一直角三角形,其顶点坐标分别为d),(d,0),三角形区域内有垂直于纸面向里的匀强磁场,磁感应强度大小为B,x轴下方有沿(0,0),(0,√33着y轴负方向的匀强电场,电场强度大小为E。

一质量为m、电荷量为-q的粒子从y轴上的某点M 由静止释放,粒子第一次进入磁场后恰好不能从直角三角形的斜边射出,不计粒子重力。

(1)求M点到O点的距离。

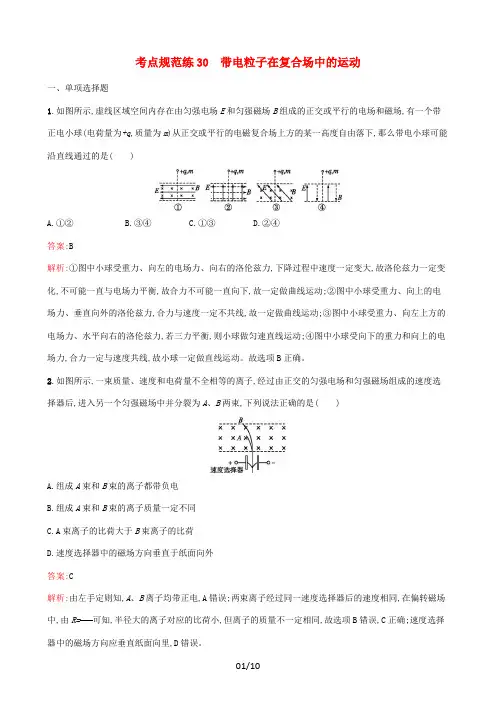

考点规范练30带电粒子在复合场中的运动一、单项选择题1.如图所示,虚线区域空间内存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场,有一个带正电小球(电荷量为+q,质量为m)从正交或平行的电磁复合场上方的某一高度自由落下,那么带电小球可能沿直线通过的是()A.①②B.③④C.①③D.②④答案:B解析:①图中小球受重力、向左的电场力、向右的洛伦兹力,下降过程中速度一定变大,故洛伦兹力一定变化,不可能一直与电场力平衡,故合力不可能一直向下,故一定做曲线运动;②图中小球受重力、向上的电场力、垂直向外的洛伦兹力,合力与速度一定不共线,故一定做曲线运动;③图中小球受重力、向左上方的电场力、水平向右的洛伦兹力,若三力平衡,则小球做匀速直线运动;④图中小球受向下的重力和向上的电场力,合力一定与速度共线,故小球一定做直线运动。

故选项B正确。

2.如图所示,一束质量、速度和电荷量不全相等的离子,经过由正交的匀强电场和匀强磁场组成的速度选择器后,进入另一个匀强磁场中并分裂为A、B两束,下列说法正确的是()A.组成A束和B束的离子都带负电B.组成A束和B束的离子质量一定不同C.A束离子的比荷大于B束离子的比荷D.速度选择器中的磁场方向垂直于纸面向外答案:C解析:由左手定则知,A、B离子均带正电,A错误;两束离子经过同一速度选择器后的速度相同,在偏转磁场可知,半径大的离子对应的比荷小,但离子的质量不一定相同,故选项B错误,C正确;速度选择中,由R=mmmm器中的磁场方向应垂直纸面向里,D错误。

3.右图是医用回旋加速器示意图,其核心部分是两个D 形金属盒,两金属盒置于匀强磁场中,并分别与高频电源相连。

现分别加速氘核(12H)和氦核(24He)。

下列说法正确的是( )A.它们的最大速度相同B.它们的最大动能相同C.两次所接高频电源的频率可能不相同D.仅增大高频电源的频率可增大粒子的最大动能 答案:A 解析:根据qvB=m m 2m ,得v=mmm m 。

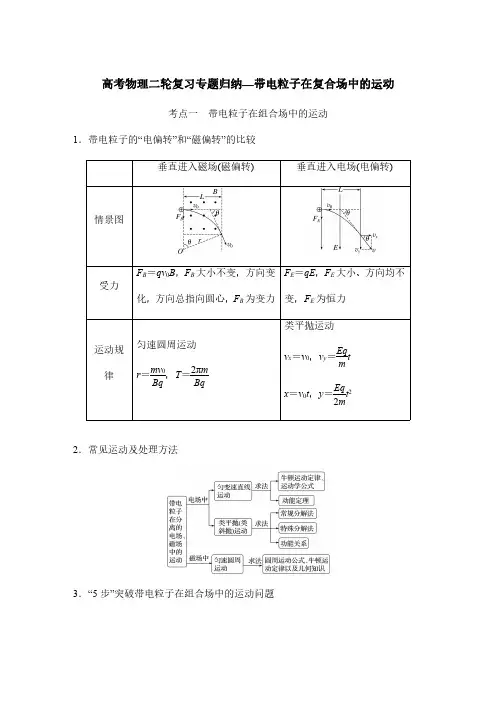

高考物理二轮复习专题归纳—带电粒子在复合场中的运动考点一带电粒子在组合场中的运动1．带电粒子的“电偏转”和“磁偏转”的比较垂直进入磁场(磁偏转)垂直进入电场(电偏转)情景图受力F B ＝qv 0B ，F B 大小不变，方向变化，方向总指向圆心，F B 为变力F E ＝qE ，F E 大小、方向均不变，F E 为恒力运动规律匀速圆周运动r ＝mv 0Bq ，T ＝2πm Bq类平抛运动v x ＝v 0，v y ＝Eqmt x ＝v 0t ，y ＝Eq 2mt 22．常见运动及处理方法3．“5步”突破带电粒子在组合场中的运动问题例1如图所示，在平面直角坐标系xOy 的第Ⅰ、Ⅳ象限内有一半径为R 的半圆弧，半圆弧的圆心在坐标原点O 处，半圆弧内有方向沿y 轴正方向的匀强电场，半圆弧外足够大的范围内有磁感应强度大小为B 、方向垂直于坐标平面向外的匀强磁场．现从O 点由静止释放一个质量为m 、电荷量为q 的带正电粒子，粒子经电场加速后进入磁场，并从半圆弧与x 轴的交点P 返回电场，不计粒子受到的重力．(1)求匀强电场的电场强度大小E ；(2)求粒子从O 点运动到P 点的时间t ；(3)证明粒子经过P 点后从y 轴离开电场，并求粒子经过P 点后离开电场时的速度大小v .答案(1)qB 2R 2m(2)4＋3πm2qB(3)5qBR 2m解析(1)设粒子进入磁场时的速度大小为v 0，根据动能定理有qER ＝12mv 02粒子在磁场中做匀速圆周运动的轨迹如图甲所示，根据几何关系可知，粒子的做圆周运动的半径为R粒子在磁场运动的过程中，有qv 0B ＝mv 02R 联立解得E ＝qB 2R2m (2)由(1)可得v 0＝qBR m设粒子第一次在电场中运动的时间为t 1，有R ＝12v 0t 1，解得t 1＝2mqB 粒子在磁场中做圆周运动的周期T ＝2πR v 0＝2πmqB粒子在磁场中运动的时间t 2＝34T解得t 2＝3πm 2qB又t ＝t 1＋t 2，解得t ＝4＋3πm 2qB(3)粒子经过P 点后在电场中做类平抛运动，假设粒子经过P 点后从y 轴离开电场，如图乙所示，设粒子从P 点运动到y 轴的时间为t 3，有R ＝v 0t 3，解得t 3＝mqB粒子在电场中运动的加速度大小a ＝qE m该过程中，粒子沿y 轴方向的位移大小y ＝12at 32解得y ＝14R由于y <R ，因此假设成立，粒子经过P 点后从y 轴离开电场；粒子从y 轴离开电场时沿y 轴方向的速度大小v y ＝at 3，解得v y ＝qBR2m则合速度v ＝v 02＋v y 2解得v ＝5qBR2m.考点二带电粒子在叠加场中的运动1．三种典型情况(1)若只有两个场，所受合力为零，则表现为匀速直线运动或静止状态．例如电场与磁场叠加满足qE ＝qvB 时，重力场与磁场叠加满足mg ＝qvB 时，重力场与电场叠加满足mg ＝qE 时．(2)若三场共存，所受合力为零时，粒子做匀速直线运动，其中洛伦兹力F ＝qvB 的方向与速度v 垂直．(3)若三场共存，粒子做匀速圆周运动时，则有mg ＝qE ，粒子在洛伦兹力作用下做匀速圆周运动，即qvB ＝m v 2r.2．当带电粒子做复杂的曲线运动或有约束的变速直线运动时，一般用动能定理或能量守恒定律求解．3．分析例2(多选)(2022·广东卷·8)如图所示，磁控管内局部区域分布有水平向右的匀强电场和垂直纸面向里的匀强磁场．电子从M点由静止释放，沿图中所示轨迹依次经过N、P两点．已知M、P在同一等势面上，下列说法正确的有()A．电子从N到P，电场力做正功B．N点的电势高于P点的电势C．电子从M到N，洛伦兹力不做功D．电子在M点所受的合力大于在P点所受的合力答案BC解析由题可知电子所受电场力水平向左，电子从N到P的过程中电场力做负功，故A错误；根据沿着电场线方向电势逐渐降低可知，N点的电势高于P点的电势，故B正确；由于洛伦兹力一直都和速度方向垂直，故电子从M到N，洛伦兹力都不做功，故C正确；由于M点和P点在同一等势面上，故从M点到P点电场力做功为0，而洛伦兹力不做功，M点速度为0，根据动能定理可知电子在P点速度也为0，则电子在M点和P点都只受电场力作用，在匀强电场中电子在这两点所受电场力相等，即所受合力相等，故D 错误．例3(2022·广东高州市二模)如图所示，在区域Ⅰ有与水平方向成45°角的匀强电场，电场方向斜向左下方．在区域Ⅱ有竖直向下的匀强电场和垂直纸面向里的匀强磁场，电场强度大小为E 2＝mgq，磁感应强度大小为B .质量为m 、电荷量为－q 的粒子从区域Ⅰ的左边界P 点由静止释放，粒子沿虚线水平向右运动，进入区域Ⅱ，区域Ⅱ的宽度为d .粒子从区域Ⅱ右边界的Q 点离开，速度方向偏转了60°.重力加速度大小为g .求：(1)区域Ⅰ的电场强度大小E 1；(2)粒子进入区域Ⅱ时的速度大小；(3)粒子从P 点运动到Q 点的时间．答案(1)2mg q (2)23qBd3m(3)23qBd 3mg ＋πm3qB解析(1)粒子在区域Ⅰ受重力和静电力，做匀加速直线运动，θ＝45°，如图所示故有sin θ＝mgqE 1解得E 1＝mg q sin θ＝2mgq(2)设粒子进入区域Ⅱ的速度为v ，粒子受竖直向下的重力和竖直向上的静电力，且qE 2＝mg则所受的洛伦兹力提供向心力，有qvB ＝mv 2r 速度方向偏转了60°，则对应圆心角为60°，有sin 60°＝d r ，联立解得v ＝23qBd3m(3)设粒子在区域Ⅰ沿虚线水平加速的加速度大小为a ，有a ＝gtan θ＝g ，由速度公式有v ＝at 1可得加速时间为t 1＝23qBd3mg粒子在区域Ⅱ做匀速圆周运动的周期为T ＝2πr v ＝2πm qB则做匀速圆周运动的时间为t 2＝60°360°T ＝πm3qB则粒子从P 点运动到Q 点的时间为t ＝t 1＋t 2＝23qBd 3mg ＋πm3qB.(2022·山西省一模)如图所示，以两竖直虚线M 、N 为边界，中间区域Ⅰ内存在方向竖直向下的匀强电场，电场强度大小为E ，两边界M 、N 间距为d .N 边界右侧区域Ⅱ中存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场．M 边界左侧区域Ⅲ内，存在垂直于纸面向外的匀强磁场．边界线M 上的O 点处有一离子源，水平向右发射同种正离子．已知初速度为v 0的离子第一次回到边界M 时恰好到达O 点，电场及两磁场区域足够大，不考虑离子的重力和离子间的相互作用．(1)求离子的比荷；(2)初速度为v02的离子第二次回到边界M 时也能恰好到达O 点，求区域Ⅲ内磁场的磁感应强度大小．答案(1)v 0dv 0EB (2)B7解析(1)由题可知，离子在区域Ⅰ和Ⅱ中的运动轨迹如图所示，离子在区域Ⅰ由O运动到A 过程中，水平方向以速度v 0做匀速直线运动，有d ＝v 0t竖直方向做匀加速直线运动，有y 1＝12at 2又qE ＝ma 联立可得y 1＝qEd 22mv 02设离子运动到A 点时的速度方向与边界N 的夹角为θ，则离子运动到A 点速度为v ＝v 0sin θ离子在区域Ⅱ中做匀速圆周运动有qvB ＝mv 2r 解得r ＝mv 0qB sin θ由几何关系可知AC ＝2r sin θ＝2mv 0qB从C 点运动到O 点过程，竖直方向有y 2＝at ·t ＋12at 2＝32at 2又AC ＝y 1＋y 2联立可得q m ＝v 0dv 0EB(2)当初速度为v02时，离子运动轨迹如图所示．从O 点射出到进入区域Ⅱ中，竖直方向有y 1′＝12at ′2水平方向有d ＝v02t ′可得y 1′＝4y 1设离子运动到A ′点时的速度方向与边界N 的夹角为θ′，则运动到A 点速度为v ′＝v 02sin θ′，在区域Ⅱ中有qv ′B ＝mv ′2r ′，则r ′＝mv 02qB sin θ′从进入区域Ⅱ到射出区域Ⅱ，弦长A ′C ′＝2r ′sin θ′＝mv 0qB再次进入区域Ⅰ中，竖直分位移为y 2′＝at ′·t ′＋12at ′2＝32at ′2＝4y 2所以y 1′＋y 2′＝4(y 1＋y 2)＝4AC 在区域Ⅲ中的弦长OF ＝2r ″sin θ″又qv ″B ′＝m v ″2r ″，v ″＝v 02sin θ″所以OF ＝mv 0qB ′由几何关系可知OF ＝y 1′＋y 2′－A ′C ′＝7mv 0qB联立解得B ′＝B7.专题强化练1．(2022·山东省名校联盟高三期末)如图所示，在xOy 坐标系的第一象限内存在沿y 轴负方向的匀强电场，在第四象限内存在垂直坐标平面向里的匀强磁场．一质量为m 、电荷量为q 的带正电粒子(粒子所受重力不计)从坐标原点O 射入磁场，其入射方向与x 轴的夹角θ＝30°，第一次进入电场后，粒子到达坐标为(23L ＋L ，L )的P 点处时的速度大小为v 、方向沿x 轴正方向．求：(1)粒子从O 点射入磁场时的速度大小v 0；(2)电场的电场强度大小E 以及磁场的磁感应强度大小B ；(3)粒子从O 点运动到P 点的时间t .答案(1)233v (2)mv 26qL 23mv3qL (3)3L π＋126v解析(1)由题意知，粒子的运动轨迹如图所示，由于洛伦兹力不做功，粒子经过Q 点时的速度大小也为v 0，根据对称性，粒子经过Q 点时的速度方向与x 轴正方向的夹角也为θ，粒子进入第一象限后，沿x 轴方向做匀速直线运动，沿y 轴方向做匀减速直线运动，根据几何关系有vv 0＝cos θ解得v 0＝233v (2)对粒子从Q 点运动到P 点的过程，根据动能定理有－qEL ＝12mv 2－12mv 02解得E ＝mv 26qL设粒子从Q 点运动到P 点的时间为t 1，有0＋v 0sin θ2·t 1＝L 解得t 1＝23L v粒子从Q 点运动到P 点的过程中沿x 轴方向的位移大小为x QP ＝vt 1解得x QP ＝23L则OQ ＝23L ＋L －x QP ＝L设粒子在磁场中做圆周运动的半径为R ，根据几何关系有OQ ＝2R sin θ解得R ＝L根据洛伦兹力提供向心力有qv 0B ＝mv 02R 解得B ＝23mv 3qL(3)粒子在磁场中做圆周运动的周期T ＝2πR v 0根据几何关系，在粒子从O 点运动到Q 点的过程中，运动轨迹对应的圆心角为90°－θ，故粒子在该过程中运动的时间t 2＝90°－θ360°·T 解得t 2＝3πL 6v又t ＝t 1＋t 2解得t ＝3L π＋126v.2．(2022·河北唐山市高三期末)如图，顶角为30°的“V”字形区域内存在垂直于纸面向外的匀强磁场．OM 上方存在电场强度大小为E 的匀强电场，方向竖直向上．在OM 上距离O 点3L 处有一点A ，在电场中距离A 为d 的位置由静止释放一个质量为m 、电荷量为q 的带负电的粒子，经电场加速后该粒子以一定速度从A 点射入磁场后，第一次恰好不从ON 边界射出．不计粒子的重力．求：(1)粒子运动到A 点时的速率v 0；(2)匀强磁场磁感应强度大小B ；(3)粒子从释放到第2次离开磁场的总时间．答案(1)2qEd m(2)1L2Edmq(3)32md qE ＋7πL6m2qEd解析(1)带电粒子由静止开始到达A 点时，由动能定理可得qEd ＝12mv 02解得v 0＝2qEd m(2)根据题意作出粒子在磁场中完整的运动轨迹图如图所示粒子在磁场中的运动轨迹的圆心为O 1，轨迹与ON 边界相切于D 点，设轨迹半径为r ，由几何关系可得sin 30°＝r 3L －r解得r ＝L设匀强磁场磁感应强度大小为B ，由洛伦兹力提供向心力可得Bqv 0＝mv 02r 联立解得B ＝mv 0qr ＝1L2Edm q(3)带电粒子从静止加速到A 点所用时间为t1＝2dv0＝2md qE带电粒子在磁场中运动的周期T＝2πrv0＝πL 2m qEd带电粒子第一次在磁场中运动时间为t2＝T 2带电粒子再次进入电场再返回磁场所用时间t3＝2t1再次返回磁场由几何关系可知，以O点为圆心继续做圆周运动至ON边界离开，则再次做圆周运动的时间为t4＝30°360°T＝T12所以总时间为t＝t1＋t2＋t3＋t4＝32mdqE＋7πL6m2qEd.3．(2022·河北张家口市一模)如图所示，平面直角坐标系xOy的第一象限存在垂直于xOy平面向里的匀强磁场，第二象限存在沿x轴正方向的匀强电场，电场强度大小为E.一质量为m、电荷量为q的带正电粒子在x轴上的A(－d,0)点沿y轴正方向射入电场区域，粒子第一次经过y轴时的速度方向与y轴正方向的夹角为60°，之后每相邻两次经过y轴时的位置间距相等．不计粒子重力．求：(1)粒子的初速度的大小v0；(2)匀强磁场磁感应强度的大小B；(3)粒子从A点运动到第n次经过y轴的时间．答案(1)2Eqd3m(2)3Em2qd(3)见解析解析(1)粒子进入电场后做类平抛运动，沿x轴方向的加速度大小a＝Eq m从A点第一次运动到y轴的过程，x轴方向有v x2＝2ad第一次经过y轴时有tan60°＝v x v0联立解得v0＝2Eqd 3m(2)粒子第一次经过y轴时的速度大小v＝v xsin60°粒子在磁场中运动，由洛伦兹力提供向心力有qvB＝m v2r由几何关系可知，粒子每次进入磁场到离开磁场的过程中沿y轴方向运动的距离L＝2r sin60°之后粒子每次从y轴进入电场到离开电场，运动的时间t0＝2v x at0时间内，粒子沿y轴方向运动的距离为y＝v0t0由题意可知y＝L联立解得B＝3Em 2qd(3)设粒子从A点第一次运动到y轴的时间为t1，则有12at12＝d解得t1＝2dm Eq粒子第一次经过y轴到第二次经过y轴，在磁场中做匀速圆周运动，由几何关系可知粒子在磁场中运动的时间为t2＝T3粒子在磁场中做匀速圆周运动的周期T＝2πmqB解得t2＝2π96dmEq粒子第二次经过y轴到第三次经过y轴，在电场中运动的时间t3＝2v xa＝22dmEq＝2t1即粒子从A点运动到第三次经过y轴时的时间为t3＋t2＋t1＝3t1＋t2所以粒子从A点运动到第n次经过y轴时的时间t＝nt1＋n－12t2＝3n－1π9＋n2dmEq(n＝1,3,5,7，…)t′＝(n－1)t1＋n2t2＝(3nπ9＋n－1)2dmEq(n＝2,4,6,8，…)4．(2022·安徽省江南十校一模)如图所示，竖直平面内建立直角坐标系xOy，y轴正向竖直向上，x轴正向水平向右，x轴在水平平面M内，在x轴上方存在方向竖直向下、电场强度大小为E1的匀强电场．两平行水平面M和N之间的距离为d，其间的区域存在方向竖直向上、电场强度大小为E2的匀强电场(E2＝12E1)和方向水平向外、磁感应强度大小为B的匀强磁场．带电荷量分别为q和－q(q>0)的小球1和2先后从y轴上距O点为h的P点以相同的初速率v0沿x轴正向水平射出，小球1从x轴上距O点为2h的A点进入MN间，恰好未从平面N离开．小球2从x轴上C点进入两平面间，最后从平面N上某点离开．设两小球质量分别为m 1和m 2，且qE 1＝2m 1g ，题中h 、d 和重力加速度g 已知，其他量均未知．(1)求两小球的初速率v 0；(2)求电场强度E 2和磁感应强度B 的大小之比；(3)若C 点坐标为(4h ,0)，求m 1和m 2之比以及球2离开平面N 时速度大小．答案(1)6gh(2)23－6d gh6h(3)1830gh ＋9gd2解析(1)小球1在x 轴上方做类平抛运动，有x 1＝2h ＝v 0t 1y 1＝h ＝12a 1t 12qE 1＋m 1g ＝m 1a 1且qE 1＝2m 1g 联立解得v 0＝6gh (2)因为E 2＝12E 1则m 1g ＝qE 2所以小球1在MN 间做匀速圆周运动．由题意可知，小球1恰好未从下边界平面N 离开，其轨迹应与平面N 相切，如图所示，设小球1刚进入MN时速度偏转角为θ1，由几何关系可知R cosθ1＋R＝d由tanθ1＝2y1x1＝1，知θ1＝45°又qv A B＝m1v A2 Rv A＝v0cosθ1联立解得E2B＝23－6d gh6h(3)小球2在x轴上方做类平抛运动，有x2＝4h＝v0t2y2＝h＝12a2t22m2g－qE1＝m2a2结合(1)问中4个式子可得m1m2＝18小球2从P点到离开平面N全过程由动能定理得m2g(h＋d)－qE1h＋qE2d＝12m2v2－12m2v02解得v＝30gh＋9gd2.。

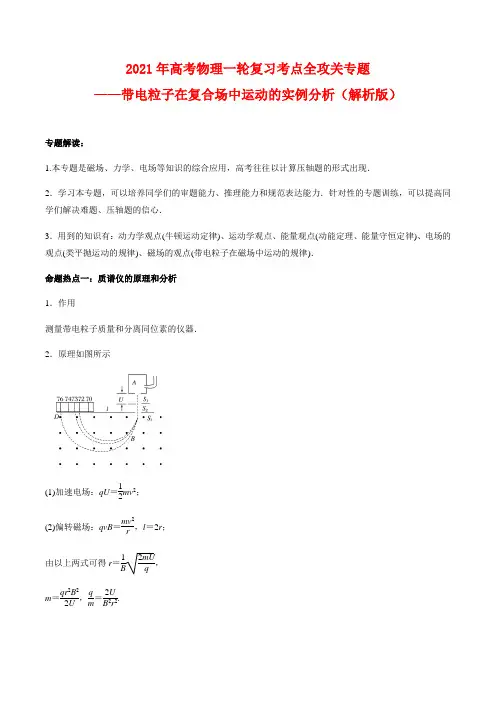

2021年高考物理一轮复习考点全攻关专题 ——带电粒子在复合场中运动的实例分析（解析版）专题解读：1.本专题是磁场、力学、电场等知识的综合应用，高考往往以计算压轴题的形式出现．2．学习本专题，可以培养同学们的审题能力、推理能力和规范表达能力．针对性的专题训练，可以提高同学们解决难题、压轴题的信心．3．用到的知识有：动力学观点(牛顿运动定律)、运动学观点、能量观点(动能定理、能量守恒定律)、电场的观点(类平抛运动的规律)、磁场的观点(带电粒子在磁场中运动的规律)． 命题热点一：质谱仪的原理和分析 1．作用测量带电粒子质量和分离同位素的仪器． 2．原理如图所示(1)加速电场：qU ＝12mv 2；(2)偏转磁场：qvB ＝mv 2r ，l ＝2r ；由以上两式可得r ＝1B 2mUq， m ＝qr 2B 22U ，q m ＝2U B 2r 2.例1 质谱仪可利用电场和磁场将比荷不同的离子分开，这种方法在化学分析和原子核技术等领域有重要的应用．如图所示，虚线上方有两条半径分别为R 和r (R >r )的半圆形边界，分别与虚线相交于A 、B 、C 、D 点，圆心均为虚线上的O 点，C 、D 间有一荧光屏．虚线上方区域处在垂直纸面向外的匀强磁场中，磁感应强度大小为B .虚线下方有一电压可调的加速电场，离子源发出的某一正离子由静止开始经电场加速后，从AB 的中点垂直进入磁场，离子打在边界上时会被吸收．当加速电压为U 时，离子恰能打在荧光屏的中点．不计离子的重力及电、磁场的边缘效应．求： (1)离子的比荷；(2)离子在磁场中运动的时间；(3)离子能打在荧光屏上的加速电压范围．【答案】 (1)8UB 2R ＋r2(2)πB R ＋r28U(3)U R ＋3r 24R ＋r2≤U ′≤U 3R ＋r 24R ＋r2【解析】(1)由题意知，加速电压为U 时，离子在磁场区域做匀速圆周运动的半径r 0＝R ＋r2洛伦兹力提供向心力，qvB ＝m v 2r 0在电场中加速，有qU ＝12mv 2解得：q m ＝8UB 2R ＋r2(2)离子在磁场中运动的周期为T ＝2πmqB在磁场中运动的时间t ＝T2解得：t ＝πBR ＋r 28U(3)由(1)中关系，知加速电压和离子轨迹半径之间的关系为U ′＝4U R ＋r2r ′2若离子恰好打在荧光屏上的C 点，轨道半径r C ＝R ＋3r4U C ＝U R ＋3r 24R ＋r2若离子恰好打在荧光屏上的D 点，轨道半径r D ＝3R ＋r4U D ＝U 3R ＋r 24R ＋r2即离子能打在荧光屏上的加速电压范围：U R ＋3r24R ＋r 2≤U ′≤U 3R ＋r 24R ＋r2.变式1】 (2019·福建龙岩市5月模拟)质谱仪的原理如图所示，虚线AD 上方区域处在垂直纸面向外的匀强磁场中，C 、D 间有一荧光屏．同位素离子源产生a 、b 两种电荷量相同的离子，无初速度进入加速电场，经同一电压加速后，垂直进入磁场，a 离子恰好打在荧光屏C 点，b 离子恰好打在D 点．离子重力不计．则( )A ．a 离子质量比b 的大B ．a 离子质量比b 的小C ．a 离子在磁场中的运动时间比b 的长D ．a 、b 离子在磁场中的运动时间相等 【答案】B【解析】设离子进入磁场的速度为v ，在电场中qU ＝12mv 2，在磁场中Bqv ＝m v 2r ，联立解得：r ＝mv Bq ＝1B2mUq，由题图知，b 离子在磁场中运动的轨道半径较大，a 、b 为同位素，电荷量相同，所以b 离子的质量大于a 离子的质量，所以A 错误，B 正确；在磁场中运动的时间均为半个周期，即t ＝T 2＝πmBq ，由于b 离子的质量大于a 离子的质量，故b 离子在磁场中运动的时间较长，C 、D 错误．命题热点二：回旋加速器的原理和分析1．构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒处于匀强磁场中，D 形盒的缝隙处接交流电源．2．原理：交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次D 形盒缝隙，粒子被加速一次． 3．最大动能：由qv m B ＝mv m 2R 、E km ＝12mv m 2得E km ＝q 2B 2R 22m ，粒子获得的最大动能由磁感应强度B 和盒半径R 决定，与加速电压无关． 4．总时间：粒子在磁场中运动一个周期，被电场加速两次，每次增加动能qU ，加速次数n ＝E kmqU ，粒子在磁场中运动的总时间t ＝n 2T ＝E km 2qU ·2πm qB ＝πBR 22U.例2 (多选)(2019·山东烟台市第一学期期末)如图所示是回旋加速器的示意图，其核心部分是两个D 形金属盒，分别与高频交流电源连接，两个D 形金属盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D 形金属盒处于垂直于盒底的匀强磁场中，下列说法中正确的是( )A ．加速电压越大，粒子最终射出时获得的动能就越大B ．粒子射出时的最大动能与加速电压无关，与D 形金属盒的半径和磁感应强度有关C ．若增大加速电压，粒子在金属盒间的加速次数将减少，在回旋加速器中运动的时间将减小D ．粒子第5次被加速前、后的轨道半径之比为5∶ 6 【答案】BC【解析】粒子在磁场中做圆周运动，由牛顿第二定律得：qv m B ＝m v m 2R ，解得：v m ＝qBRm ，则粒子获得的最大动能为：E km ＝12mv m 2＝q 2B 2R 22m ，知粒子获得的最大动能与加速电压无关，与D 形金属盒的半径R 和磁感应强度B 有关，故A 错误，B 正确；对粒子，由动能定理得：nqU ＝q 2B 2R 22m ，加速次数：n ＝qB 2R 22mU ，增大加速电压U ，粒子在金属盒间的加速次数将减少，粒子在回旋加速器中运动的时间：t ＝n 2T ＝n πmqB 将减小，故C正确；对粒子，由动能定理得：nqU ＝12mv n 2，解得v n ＝2nqUm，粒子在磁场中做圆周运动，由牛顿第二定律得：qv n B ＝m v n 2r n ，解得：r n ＝1B 2nmU q ，则粒子第5次被加速前、后的轨道半径之比为：r 4r 5＝45，故D 错误．变式2 (多选)(2019·福建龙岩市3月质量检查)回旋加速器是加速带电粒子的装置，如图所示．其核心部件是分别与高频交流电源两极相连接的两个D 形金属盒(D 1、D 2)，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，D 形盒的半径为R .质量为m 、电荷量为q 的质子从D 1半盒的质子源(A 点)由静止释放，加速到最大动能E km 后经粒子出口处射出．若忽略质子在电场中的加速时间，且不考虑相对论效应，则下列说法正确的是( )A ．质子加速后的最大动能E km 与交变电压U 大小无关B ．质子在加速器中的运行时间与交变电压U 大小无关C ．回旋加速器所加交变电压的周期为πR2mE kmD ．D 2盒内质子的轨道半径由小到大之比为1∶3∶5∶… 【答案】ACD【解析】质子在回旋加速器中做圆周运动，洛伦兹力提供向心力，有qvB ＝m v 2r ，则v ＝qBrm ，当r ＝R 时，质子有最大动能：E km ＝12mv m 2＝q 2B 2R 22m ，知质子加速后的最大动能E km 与交变电压U 大小无关，故A 正确；质子离开回旋加速器时的动能是一定的，与加速电压无关，由T ＝2πmqB 可知相邻两次经过电场加速的时间间隔不变，获得的动能为qU ，故电压越大，加速的次数n 越少，在加速器中的运行时间越短，故B 错误；回旋加速器所加交变电压的周期与质子在D 形盒中运动的周期相同，由T ＝2πm qB ，R ＝mv m qB ，E km ＝12mv m 2知，T＝πR2mE km，故C 正确；质子每经过1次加速电场动能增大qU ，知D 2盒内质子的动能由小到大依次为qU 、3qU 、5qU …，又r ＝mv qB ＝2mE kqB ，则半径由小到大之比为1∶3∶5∶…，故D 正确.命题热点四：电场与磁场叠加的应用实例共同特点：当带电粒子(不计重力)在复合场中做匀速直线运动时，qvB ＝qE .1．速度选择器(1)平行板中电场强度E 和磁感应强度B 互相垂直．如图所示(2)带电粒子能够沿直线匀速通过速度选择器的条件是qvB ＝qE ，即v ＝EB .(3)速度选择器只能选择粒子的速度，不能选择粒子的电性、电荷量、质量． (4)速度选择器具有单向性．例3 如图所示是一速度选择器，当粒子速度满足v 0＝EB 时，粒子沿图中虚线水平射出；若某一粒子以速度v 射入该速度选择器后，运动轨迹为图中实线，则关于该粒子的说法正确的是( )A ．粒子射入的速度一定是v >EBB ．粒子射入的速度可能是v <EBC ．粒子射出时的速度一定大于射入速度D ．粒子射出时的速度一定小于射入速度 【答案】B 2．磁流体发电机(1)原理：如图所示，等离子体喷入磁场，正、负离子在洛伦兹力的作用下发生偏转而聚集在B 、A 板上，产生电势差，它可以把离子的动能通过磁场转化为电能．(2)电源正、负极判断：根据左手定则可判断出图中的B 是发电机的正极．(3)电源电动势U ：设A 、B 平行金属板的面积为S ，两极板间的距离为l ，磁场磁感应强度为B ，等离子体的电阻率为ρ，喷入气体的速度为v ，板外电阻为R .当正、负离子所受电场力和洛伦兹力平衡时，两极板间达到的最大电势差为U (即电源电动势)，则q Ul ＝qvB ，即U ＝Blv .(4)电源内阻：r ＝ρlS .(5)回路电流：I ＝Ur ＋R.例4 (2019·福建三明市期末质量检测)磁流体发电机的原理如图所示．将一束等离子体连续以速度v 垂直于磁场方向喷入磁感应强度大小为B 的匀强磁场中，可在相距为d 、面积为S 的两平行金属板间产生电压．现把上、下板和电阻R 连接，上、下板等效为直流电源的两极．等离子体稳定时在两极板间均匀分布，电阻率为ρ.忽略边缘效应及离子的重力，下列说法正确的是( )A ．上板为正极，a 、b 两端电压U ＝BdvB ．上板为负极，a 、b 两端电压U ＝Bd 2vρS RS ＋ρdC ．上板为正极，a 、b 两端电压U ＝BdvRSRS ＋ρdD ．上板为负极，a 、b 两端电压U ＝BdvRSRd ＋ρS【答案】C【解析】根据左手定则可知，等离子体射入两极板之间时，正离子偏向a 板，负离子偏向b 板，即上板为正极；稳定时满足U ′d q ＝Bqv ，解得U ′＝Bdv ；根据电阻定律可知两极板间的电阻为r ＝ρdS ，根据闭合电路欧姆定律：I ＝U ′R ＋r ，a 、b 两端电压U ＝IR ，联立解得U ＝BdvRSRS ＋ρd ，故选C.3．电磁流量计。

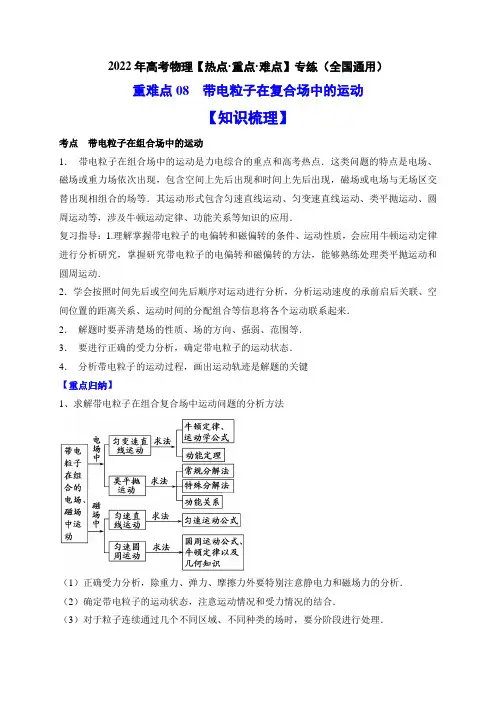

2022年高考物理【热点·重点·难点】专练（全国通用）重难点08 带电粒子在复合场中的运动【知识梳理】考点带电粒子在组合场中的运动1．带电粒子在组合场中的运动是力电综合的重点和高考热点．这类问题的特点是电场、磁场或重力场依次出现，包含空间上先后出现和时间上先后出现，磁场或电场与无场区交替出现相组合的场等．其运动形式包含匀速直线运动、匀变速直线运动、类平抛运动、圆周运动等，涉及牛顿运动定律、功能关系等知识的应用．复习指导：1.理解掌握带电粒子的电偏转和磁偏转的条件、运动性质，会应用牛顿运动定律进行分析研究，掌握研究带电粒子的电偏转和磁偏转的方法，能够熟练处理类平抛运动和圆周运动．2．学会按照时间先后或空间先后顺序对运动进行分析，分析运动速度的承前启后关联、空间位置的距离关系、运动时间的分配组合等信息将各个运动联系起来．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键【重点归纳】1、求解带电粒子在组合复合场中运动问题的分析方法（1）正确受力分析，除重力、弹力、摩擦力外要特别注意静电力和磁场力的分析．（2）确定带电粒子的运动状态，注意运动情况和受力情况的结合．（3）对于粒子连续通过几个不同区域、不同种类的场时，要分阶段进行处理．（4）画出粒子运动轨迹，灵活选择不同的运动规律．2、带电粒子在复合场中运动的应用实例（1）质谱仪（2）回旋加速器（3）速度选择器（4）磁流体发电机（5）电磁流量计工作原理【限时检测】（建议用时：30分钟）一、单选题1．如图所示，两个平行金属板水平放置，要使一个电荷量为-q、质量为m的微粒，以速度v沿两板中心轴线S1S2向右运动，可在两板间施加匀强电场或匀强磁场。

设电场强度为E，磁感应强度为B，不计空气阻力，已知重力加速度为g。

下列选项可行的是（）A．只施加垂直向里的磁场，且满足mg Bqv =B．同时施加竖直向下的电场和垂直纸面向里的磁场，且满足mg Bv Eq=+C．同时施加竖直向下的电场和水平向右的磁场，且满足mgq E=D．同时施加竖直向上的电场和垂直纸面向外的磁场，且满足mg E Bvq =+【答案】 C【解析】A．只施加垂直向里的磁场，根据左手定则，洛伦兹力竖直向下，无法跟重力平衡。

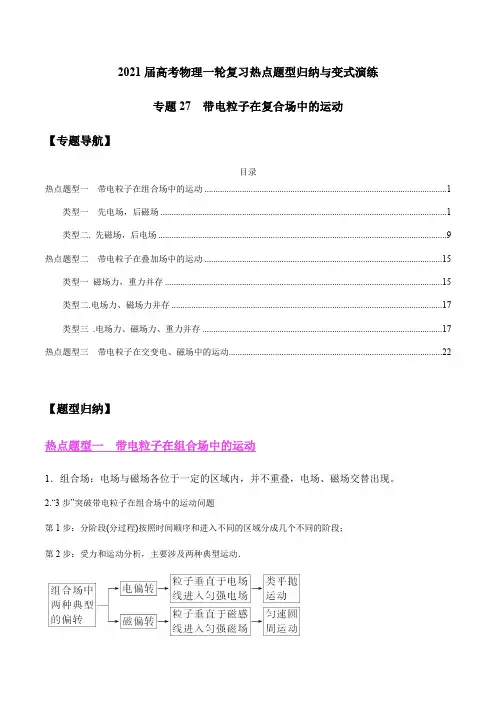

2021届高考物理一轮复习热点题型归纳与变式演练专题27 带电粒子在复合场中的运动【专题导航】目录热点题型一带电粒子在组合场中的运动 (1)类型一先电场，后磁场 (1)类型二. 先磁场，后电场 (9)热点题型二带电粒子在叠加场中的运动 (15)类型一磁场力，重力并存 (15)类型二.电场力、磁场力并存 (17)类型三.电场力、磁场力、重力并存 (17)热点题型三带电粒子在交变电、磁场中的运动 (22)【题型归纳】热点题型一带电粒子在组合场中的运动1．组合场：电场与磁场各位于一定的区域内，并不重叠，电场、磁场交替出现。

2.“3步”突破带电粒子在组合场中的运动问题第1步：分阶段(分过程)按照时间顺序和进入不同的区域分成几个不同的阶段；第2步：受力和运动分析，主要涉及两种典型运动．第3步：用规律磁偏转→匀速圆周运动→定圆心→画轨迹――→求法圆周运动公式、牛顿定律以及几何知识类型一先电场，后磁场(1)先在电场中做加速直线运动，然后进入磁场做圆周运动．(如图甲、乙所示)在电场中利用动能定理或运动学公式求粒子刚进入磁场时的速度．(2)先在电场中做类平抛运动，然后进入磁场做圆周运动．(如图丙、丁所示)在电场中利用平抛运动知识求粒子进入磁场时的速度．【例1】(2020·江苏南京市六校联考)如图所示，在矩形区域ABCD内存在竖直向上的匀强电场，在BC右侧Ⅰ、Ⅰ两区域存在匀强磁场，虚线L1、L2、L3是磁场的边界线(BC与L1重合)，宽度相同，方向如图所示，区域Ⅰ的磁感应强度大小为B1.一电荷量为＋q、质量为m的粒子(重力不计)从AD边中点以初速度v0沿水平向右方向进入电场，粒子恰好从B点进入磁场，经区域Ⅰ后又恰好从与B点同一水平高度处进入区域Ⅰ.已知AB长度是BC长度的3倍．(1)求带电粒子到达B 点时的速度大小；(2)求区域Ⅰ磁场的宽度L ；(3)要使带电粒子在整个磁场中运动的时间最长，求区域Ⅰ的磁感应强度B 2的最小值．【答案】(1)23v 03 (2)23mv 03qB 1(3)1.5B 1 【解析】(1)设带电粒子进入磁场时的速度大小为v ，与水平方向成θ角，粒子在匀强电场中做类平抛运动，由类平抛运动的速度方向与位移方向的关系有：tan θ＝L BC L AB ＝33，则θ＝30°，根据速度关系有：v ＝v 0cos θ＝23v 03； (2)设带电粒子在区域Ⅰ中的轨道半径为r 1，由牛顿第二定律得：qvB 1＝m v 2r 1，轨迹如图甲所示：由几何关系得：L ＝r 1解得：L ＝23mv 03qB 1； (3)当带电粒子不从区域Ⅰ右边界离开磁场时，在磁场中运动的时间最长．设区域Ⅰ中最小磁感应强度为B 2m ，此时粒子恰好不从区域Ⅰ右边界离开磁场，对应的轨迹半径为r 2，轨迹如图乙所示：同理得：qvB 2m ＝m v 2r 2根据几何关系有：L ＝r 2(1＋sin θ)解得：B 2m ＝1.5B 1.【例2】(2019·全国卷Ⅰ)如图，在直角三角形OPN 区域内存在匀强磁场，磁感应强度大小为B 、方向垂直于纸面向外。

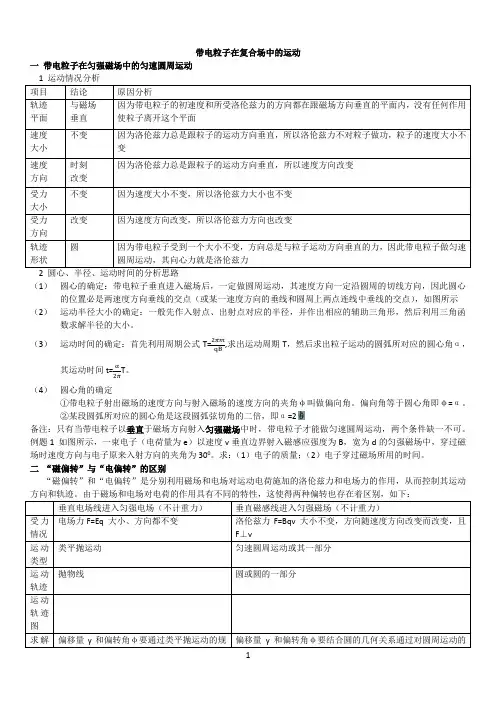

带电粒子在复合场中的运动一 带电粒子在匀强磁场中的匀速圆周运动（1） 圆心的确定：带电粒子垂直进入磁场后，一定做圆周运动，其速度方向一定沿圆周的切线方向，因此圆心的位置必是两速度方向垂线的交点（或某一速度方向的垂线和圆周上两点连线中垂线的交点），如图所示（2） 运动半径大小的确定：一般先作入射点、出射点对应的半径，并作出相应的辅助三角形，然后利用三角函数求解半径的大小。

（3） 运动时间的确定：首先利用周期公式T=,求出运动周期T ，然后求出粒子运动的圆弧所对应的圆心角α，其运动时间t= T 。

（4） 圆心角的确定①带电粒子射出磁场的速度方向与射入磁场的速度方向的夹角φ叫做偏向角。

偏向角等于圆心角即φ=α。

②某段圆弧所对应的圆心角是这段圆弧弦切角的二倍，即α=2备注：只有当带电粒子以垂直于磁场方向射入匀强磁场中时，带电粒子才能做匀速圆周运动，两个条件缺一不可。

例题1 如图所示，一束电子（电荷量为e ）以速度v 垂直边界射入磁感应强度为B ，宽为d 的匀强磁场中，穿过磁场时速度方向与电子原来入射方向的夹角为300。

求：（1）电子的质量；（2）电子穿过磁场所用的时间。

二 “磁偏转”与“电偏转”的区别“磁偏转”和“电偏转”是分别利用磁场和电场对运动电荷施加的洛伦兹力和电场力的作用，从而控制其运动备注：磁偏转中动能不变；电偏转中由于电场力做功，动能改变（常用动能定理）。

例题2 在如图所示宽度范围内，用场强为E的匀强电场可使初速度是v0的某种带正电粒子偏转θ角．在同样宽度范围内，若改用方向垂直于纸面向外的匀强磁场，使该粒子穿过该区域，并使偏转角也为θ（不计粒子的重力），问：（1）匀强磁场的磁感应强度是多大？（2）粒子穿过电场和磁场的时间之比是多大？三质谱仪1 质谱仪是测量带电粒子的质量和分析同位素的重要工具2 质谱仪的工作原理：将质量数不等、电荷数相等的不同带电粒子，经同一电场加速后再经速度选择器进入同一磁场偏转，由于粒子质量不同导致轨道半径不同而达到分离不等质量粒子的目的。

一、带电粒子在复合场中的运动专项训练1．如图甲所示，空间存在一范围足够大的垂直于xOy 平面向外的匀强磁场，磁感应强度大小为B ．让质量为m ，电荷量为q （q ＞0）的粒子从坐标原点O 沿xOy 平面以不同的初速度大小和方向入射到磁场中．不计重力和粒子间的影响．（1）若粒子以初速度v 1沿y 轴正向入射，恰好能经过x 轴上的A （a ，0）点，求v 1的大小；（2）已知一粒子的初速度大小为v （v ＞v 1），为使该粒子能经过A （a ，0）点，其入射角θ（粒子初速度与x 轴正向的夹角）有几个？并求出对应的sin θ值；（3）如图乙，若在此空间再加入沿y 轴正向、大小为E 的匀强电场，一粒子从O 点以初速度v 0沿y 轴正向发射．研究表明：粒子在xOy 平面内做周期性运动，且在任一时刻，粒子速度的x 分量v x 与其所在位置的y 坐标成正比，比例系数与场强大小E 无关．求该粒子运动过程中的最大速度值v m ．【来源】2013年全国普通高等学校招生统一考试理科综合能力测试物理（福建卷带解析) 【答案】⑴；⑵两个 sin θ=；⑶＋．【解析】试题分析：(1)当粒子沿y 轴正向入射，转过半个圆周至A 点，半径R 1＝a/2由运动定律有2111v Bqv m R =解得12Bqav m=(2)如右图所示，O 、A 两点处于同一圆周上，且圆心在x ＝2a的直线上，半径为R ，当给定一个初速率v 时， 有2个入射角，分别在第1、2象限．即 sinθ′＝sinθ＝2a R另有2v Bqv m R=解得 sinθ′＝sinθ＝2aqBmv(3)粒子在运动过程中仅电场力做功，因而在轨道的最高点处速率最大，用y m 表示其y 坐标，由动能定理有 qEy m＝12 mv2m－12mv2由题知 v m＝ky m若E＝0时，粒子以初速度v0沿y轴正向入射，有 qv0B＝m2vR在最高处有 v0＝kR0联立解得22()mE Ev vB B=++考点：带电粒子在符合场中的运动；动能定理．2．两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示（规定垂直纸面向里为磁感应强度的正方向）。

物理专题三 带电粒子在复合场(电场磁场)中的运动解决这类问题时一定要重视画示意图的重要作用。

⑴带电粒子在匀强电场中做类平抛运动。

这类题的解题关键是画出示意图，要点是末速度的反向延长线跟初速度延长线的交点在水平位移的中点。

⑵带电粒子在匀强磁场中做匀速圆周运动。

这类题的解题关键是画好示意图，画示意图的要点是找圆心、找半径和用对称。

例1 右图是示波管内部构造示意图。

竖直偏转电极的板长为l =4cm ，板间距离为d =1cm ，板右端到荧光屏L =18cm ，（本题不研究水平偏转）。

电子沿中心轴线进入偏转电极时的速度为v 0=1.6×107m/s ，电子电荷e =1.6×10-19C ，质量为0.91×10-30kg 。

为了使电子束不会打在偏转电极的极板上，加在偏转电极上的电压不能超过多少？电子打在荧光屏上的点偏离中心点O 的最大距离是多少？[解：设电子刚好打在偏转极板右端时对应的电压为U ，根据侧移公式不难求出U (当时对应的侧移恰好为d /2)：2212⎪⎭⎫ ⎝⎛⋅=v l dm Ue d ，得U =91V ；然后由图中相似形对应边成比例可以求得最大偏离量h =5cm 。

]例2 如图甲所示，在真空中，足够大的平行金属板M 、N 相距为d ，水平放置。

它们的中心有小孔A 、B ，A 、B 及O 在同一条竖直线上，两板的左端连有如图所示的电路，交流电源的内阻忽略不计，电动势为U ，U 的方向如图甲所示，U 随时间变化如图乙所示，它的峰值为ε。

今将S 接b 一段足够长时间后又断开，并在A 孔正上方距A 为h （已知d h <）的O 点释放一个带电微粒P ，P 在AB 之间刚好做匀速运动，再将S 接到a 后让P 从O 点自由下落，在t=0时刻刚好进入A 孔，为了使P 一直向下运动，求h 与T 的关系式？[解析：当S 接b 一段足够长的时间后又断开，而带电微粒进入A 孔后刚好做匀速运动，说明它受到的重力与电场力相等，有d q mg ε= 若将S 接a 后，刚从t=0开始，M 、N 两板间的电压为，2ε，故带电粒子进入电场后，所受到的电场力为mg d q F 22==ε，也就是以大小为g 、方向向上的加速度作减速运动。

一、带电粒子在复合场中的运动专项训练1．下图为某种离子加速器的设计方案.两个半圆形金属盒内存在相同的垂直于纸面向外的匀强磁场.其中MN 和M N ''是间距为h 的两平行极板，其上分别有正对的两个小孔O 和O '，O N ON d ''==，P 为靶点，O P kd '=（k 为大于1的整数）。

极板间存在方向向上的匀强电场，两极板间电压为U 。

质量为m 、带电量为q 的正离子从O 点由静止开始加速，经O '进入磁场区域.当离子打到极板上O N ''区域（含N '点）或外壳上时将会被吸收。

两虚线之间的区域无电场和磁场存在，离子可匀速穿过。

忽略相对论效应和离子所受的重力。

求：（1）离子经过电场仅加速一次后能打到P 点所需的磁感应强度大小； （2）能使离子打到P 点的磁感应强度的所有可能值；（3）打到P 点的能量最大的离子在磁场中运动的时间和在电场中运动的时间。

【来源】2015年全国普通高等学校招生统一考试物理（重庆卷带解析) 【答案】（1）22qUm B =（2）22nqUm B =，2(1,2,3,,1)n k =-L （3）2222(1)t qum k -磁，22(1)=k m t h qU-电 【解析】 【分析】带电粒子在电场和磁场中的运动、牛顿第二定律、运动学公式。

【详解】（1）离子经电场加速，由动能定理：212qU mv =可得2qUv m=磁场中做匀速圆周运动：2v qvB m r=刚好打在P 点，轨迹为半圆，由几何关系可知：2kd r =联立解得B =； （2）若磁感应强度较大，设离子经过一次加速后若速度较小，圆周运动半径较小，不能直接打在P 点，而做圆周运动到达N '右端，再匀速直线到下端磁场，将重新回到O 点重新加速，直到打在P 点。

设共加速了n 次，有：212n nqU mv =2nn nv qv B m r =且：2n kd r =解得：B =，要求离子第一次加速后不能打在板上，有12d r >且：2112qU mv =2111v qv B m r =解得：2n k <，故加速次数n 为正整数最大取21n k =- 即：B =2(1,2,3,,1)n k =-L ；（3）加速次数最多的离子速度最大，取21n k =-，离子在磁场中做n -1个完整的匀速圆周运动和半个圆周打到P 点。

带电粒子在复合场中运动〔一〕一、带电粒子在匀强电场中偏转1．根本规律设粒子带电荷量为q ，质量为m ，两平行金属板间电压为U ，板长为l ，板间距离为d (忽略重力影响)，那么有(1) 加速度：a ＝F m ＝qE m ＝qUmd. (2) 在电场中运动时间① 能飞出平行板电容器：t ＝L v 0。

② 打在平行极板上：y ＝12at 2＝12·qU mdt 2，t ＝2mdyqU。

(3) 离开电场时偏移量：⎩⎪⎨⎪⎧v x t ＝v 0t ＝l 12at 2＝y ，y ＝12at 2＝qUl22mv 20d。

(4) 速度⎩⎪⎨⎪⎧v x ＝v 0v y ＝at ，v y ＝qUt md ，v ＝v 2x ＋v 2y ，tan θ＝v y v x ＝qUl mv 20d.。

(5) 离开电场时偏转角：tan θ＝v y v 0＝qULmv 20d。

2．两个结论(1) 不同带电粒子从静止开场经过同一电场加速后再从同一偏转电场射出时偏转角度总是一样。

证明：由qU 0＝12mv 20 及tan θ＝qUL mdv 20 得tan θ＝UL2U 0d。

(2) 粒子经电场偏转后，合速度反向延长线与初速度延长线交点O 为粒子水平位移中点，即O 到电场边缘距离为L2。

3．带电粒子在匀强电场中偏转功能关系当讨论带电粒子末速度v 时也可以从能量角度进展求解：qU y ＝12mv 2－12mv 20 ，其中U y ＝Ud y ，指初、末位置间电势差。

二、带电粒子在磁场中圆周运动分析思路1．如何确定“圆心〞(1) 由两点和两线确定圆心，画出带电粒子在匀强磁场中运动轨迹。

确定带电粒子运动轨迹上两个特殊点(一般是射入和射出磁场时两点)，过这两点作带电粒子运动方向垂线(这两垂线即为粒子在这两点所受洛伦兹力方向)，那么两垂线交点就是圆心，如图(a)所示。

(2) 假设只过其中一个点粒子运动方向，那么除过运动方向该点作垂线外，还要将这两点相连作弦，再作弦中垂线，两垂线交点就是圆心，如图(b)所示。

一、带电粒子在复合场中的运动专项训练1．压力波测量仪可将待测压力波转换成电压信号，其原理如图1所示，压力波p （t ）进入弹性盒后，通过与铰链O 相连的“”型轻杆L ，驱动杆端头A 处的微型霍尔片在磁场中沿x 轴方向做微小振动，其位移x 与压力p 成正比（,0x p αα=>）．霍尔片的放大图如图2所示，它由长×宽×厚=a×b×d ，单位体积内自由电子数为n 的N 型半导体制成，磁场方向垂直于x 轴向上，磁感应强度大小为0(1)0B B x ββ=->，．无压力波输入时，霍尔片静止在x=0处，此时给霍尔片通以沿12C C 方向的电流I ，则在侧面上D 1、D 2两点间产生霍尔电压U 0.（1）指出D 1、D 2两点那点电势高；（2）推导出U 0与I 、B 0之间的关系式（提示：电流I 与自由电子定向移动速率v 之间关系为I=nevbd ，其中e 为电子电荷量）；（3）弹性盒中输入压力波p （t ），霍尔片中通以相同的电流，测得霍尔电压U H 随时间t 变化图像如图3，忽略霍尔片在磁场中运动场所的电动势和阻尼，求压力波的振幅和频率．（结果用U 0、U 1、t 0、α、及β）【来源】浙江新高考2018年4月选考科目物理试题【答案】(1) D 1点电势高 (2) 001IB U ne d= (3) 101(1)U A U αβ=- ，012f t =【解析】【分析】由左手定则可判定电子偏向D 2边，所以D 1边电势高；当电压为U 0时，电子不再发生偏转，故电场力等于洛伦兹力，根据电流I 与自由电子定向移动速率v 之间关系为I=nevbd 求出U 0与I 、B 0之间的关系式；图像结合轻杆运动可知，0-t 0内，轻杆向一侧运动至最远点又返回至原点，则可知轻杆的运动周期，当杆运动至最远点时，电压最小，结合U 0与I 、B 0之间的关系式求出压力波的振幅．解：（1）电流方向为C 1C 2，则电子运动方向为C2C1，由左手定则可判定电子偏向D 2边，所以D 1边电势高；（2）当电压为U 0时，电子不再发生偏转，故电场力等于洛伦兹力0U qvB qb= ① 由电流I nevbd =得：Iv nebd=② 将②带入①得00IB U ned=（3）图像结合轻杆运动可知，0-t 0内，轻杆向一侧运动至最远点又返回至原点，则轻杆的运动周期为T=2t 0 所以，频率为: 012f t =当杆运动至最远点时，电压最小，即取U 1，此时0(1)B B x β=- 取x 正向最远处为振幅A ，有：01(1?)IB U A nedβ=- 所以：00011(1)1IB U ned IB A U Aned ββ==-- 解得：01U U A U β-=根据压力与唯一关系x p α=可得xp α=因此压力最大振幅为：01m U U p U αβ-=2．在平面直角坐标系xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B ．一质量为m 、电荷量为q 的带正电的粒子从y 轴正半轴上的M 点以速度v 0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半轴上的P 点垂直于y 轴射出磁场，如图所示．不计粒子重力，求（1）M 、N 两点间的电势差U MN ； （2）粒子在磁场中运动的轨道半径r ； （3）粒子从M 点运动到P 点的总时间t ． 【来源】带电粒子在电场、磁场中的运动【答案】1）U MN＝（2）r＝（3）t＝【解析】【分析】【详解】(1)设粒子过N点时的速度为v，有：解得：粒子从M点运动到N点的过程，有：解得：(2)粒子在磁场中以O′为圆心做匀速圆周运动，半径为r，有：解得：(3)由几何关系得：设粒子在电场中运动的时间为t1，有：粒子在磁场中做匀速圆周运动的周期：设粒子在磁场中运动的时间为t2，有：3．如图所示，以两虚线为边界，中间存在平行纸面且与边界垂直的水平电场，宽度为d ，两侧为相同的匀强磁场，方向垂直纸面向里．一质量为m 、带电量q +、重力不计的带电粒子，以初速度1v 垂直边界射入磁场做匀速圆周运动，后进入电场做匀加速运动，然后第二次进入磁场中运动，此后粒子在电场和磁场中交替运动．已知粒子第二次在磁场中运动的半径是第一次的二倍，第三次是第一次的三倍，以此类推．求：（1）粒子第一次经过电场的过程中电场力所做的功1W （2）粒子第n 次经过电场时电场强度的大小n E （3）粒子第n 次经过电场所用的时间n t（4）假设粒子在磁场中运动时，电场区域场强为零．请画出从粒子第一次射入磁场至第三次离开电场的过程中，电场强度随时间变化的关系图线（不要求写出推导过程，不要求标明坐标刻度值）．【来源】河北省衡水中学滁州分校2018届高三上学期全真模拟物理试题【答案】（1）21132mv W =（2）21(21)2n n mv E qd +=（3）12(21)n d t n v =+ （4）如图；【解析】 （1）根据mv r qB =，因为212r r =，所以212v v =，所以221211122W mv mv =-, （2）=，，所以．（3），，所以．(4)4．如图，空间存在匀强电场和匀强磁场，电场方向为y 轴正方向，磁场方向垂直于xy 平面（纸面）向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样．一带正电荷的粒子从P (x ＝0，y ＝h )点以一定的速度平行于x 轴正向入射．这时若只有磁场，粒子将做半径为R 0的圆周运动；若同时存在电场和磁场，粒子恰好做直线运动．现在，只加电场，当粒子从P 点运动到x ＝R 0平面（图中虚线所示）时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x 轴交于M 点．不计重力．求： （1）粒子到达x ＝R 0平面时速度方向与x 轴的夹角以及粒子到x 轴的距离； （2）M 点的横坐标x M ．【来源】磁场 【答案】（1）20122R H h at h =+=+；（2）22000724M x R R R h h =++- 【解析】 【详解】（1）做直线运动有，根据平衡条件有：0qE qB =v ①做圆周运动有：200qB m R =v v ②只有电场时，粒子做类平抛，有：qE ma =③00R t =v ④y v at =⑤解得：0y v v =⑥ 粒子速度大小为：22002y v v v v =+=⑦速度方向与x 轴夹角为：π4θ=⑧ 粒子与x 轴的距离为：20122R H h at h =+=+⑨（2）撤电场加上磁场后，有：2v qBv m R=⑩解得：02R R =⑾. 粒子运动轨迹如图所示圆心C 位于与速度v 方向垂直的直线上，该直线与x 轴和y 轴的夹角均为4π，有几何关系得C 点坐标为：02C x R =⑿02C R y H R h =-=-⒀ 过C 作x 轴的垂线，在ΔCDM 中：02CM R R ==⒁2C R CD y h ==-⒂） 解得：22220074DM CM CD R R h h =-=+- M 点横坐标为：22000724M x R R R h h =+-5．如图所示，在直角坐标系0≤x≤L 区域内有沿y 轴正方向的匀强电场，在边长为2L 的正方形abcd 区域（包括边界）内有方向垂直纸面向外的匀强磁场．一电子从y 轴上的A （0，32L）点以大小为v 0的速度沿x 轴正方向射入电场，已知电子的质量为m 、电荷量为e ，正方形abcd 的中心坐标为（3L ，0），且ab 边与x 轴平行，匀强电场的电场强度大小20mv E eL=．（1）求电子进入磁场时的位置坐标；（2）若要使电子在磁场中从ab 边射出，求匀强磁场的磁感应强度大小B 满足的条件． 【来源】【全国市级联考】河北省邯郸市2018届高三第一次模拟考试理综物理试题 【答案】（1）（2L ，0）（2）021)2mv eL ≤B ＜021)mv eL【解析】试题分析：电子在电场中做类平抛运动，分别列出竖直和水平方向的方程，即可求出电子进入磁场时的位置坐标；电子从ab 边界射出，其运动轨迹的临界状态分别与ab 相切和bc 相切，根据几何关系求出相应半径，由洛伦兹力提供向心力即可求出强磁场的磁感应强度大小B 满足的条件．（1）电子在电场中做类平抛运动，轨迹如图所示：则有： 竖直方向有：2112y at = 加速度为：eE a m=水平方方向为：10L t v = 竖直速度：v y ＝at 1 解得：y 1＝2Lv y ＝v 0所以电子射出电场时的速度方向与x 轴成45°角，则电子在电场中沿x 轴正方向和沿y 轴负方向运动的距离分别为L 和2L，又因为A 点的坐标是（0，32L ），电子在无电场和磁场的区域内做匀速直线运动，则电子射入磁场区的位置坐标为（2L ，0）且射入磁场区的速度大小：v 2v 0，方向与x 轴成45°角．（2）分使电子从ab 边界射出，其运动轨迹的临界状态分别与ab 相切和bc 相切 当运动轨迹与ab 相切时，有r 1＋r 1sin 45°＝L电子在磁场中运动，由洛伦兹力提供向心力，有：211mv evB r =解得：0121)mv B Le=当运动轨迹与bc 相切时，有：r 2＋r 2sin 45°＝2L电子在磁场中运动，由洛伦兹力提供向心力，有：222mv evB r = 解得：0221)2mv B Le=匀强磁场的磁感应强度大小B 满足的条件：021)2mv Le ≤B ＜021)mv Le点睛：本题主要考查了带电粒子由电场进入磁场的情况，电子在电场中做类平抛运动，分别列出竖直和水平方向的方程列式分析求解；在磁场中，关键要画出轨迹图分析，根据几何关系求解．6．如图1所示，直径分别为D 和2D 的同心圆处于同一竖直面內，O 为圆心，GH 为大圆的水平直径两圆之间的环形区域（I 区）和小圆内部（II 区）均存在垂直圆面向里的匀强磁场．间距为d 的两平行金属极板间有一匀强电场，上极板开有一小孔．一质量为m ，电最为+q 的粒子由小孔下2d处静止释放，加速后粒子以竖直向上的速度v 射出电场，由H 点紧靠大圆内侧射入磁场，不计粒子的重力．（1）求极板间电场强度的大小E ； （2）若I 区、II 区磁感应强度的大小分别为2mv qD 、4mvqD，粒子运动一段时间t 后再次经过H 点，试求出这段时间t ；：（3）如图23D ，调节磁感应强度为B 0（大小未知），并将小圆中的磁场改为匀强电场，其方向与水平方向夹角成60︒角，粒子仍由H 点紧靠大圆内侧射入磁场，为使粒子恰好从内圆的最高点A 处进入偏转电场，且粒子在电场中运动的时间最长，求I 区磁感应强度B 0的大小和II 区电场的场强E 0的大小? 【来源】【全国百强校】天津市新华中学2019届高三高考模拟物理试题【答案】（1）2mv qd （2）5.5D v π（3）3mv qB ；2839mv qD【解析】 【详解】解：(1)粒子在电场中运动，由动能定理可得：2122d qEmv = 解得：2mv E qd=(2)粒子在I 区中，由牛顿第二定律可得：211v qvB m R =其中12v B qD π=，12R v= 粒子在II 区中，由牛顿第二定律可得：222v qvB m R =其中24mv B qD =，24DR = 121222,R R T T v vππ==， 由几何关系可得：1120θ=︒2180θ=︒1112360t T θ=︒222360t T θ︒=()126t t t =+解得： 5.5Dt vπ=(3)由几何关系可知：2223())22D D r r =+- 解得：3r D =由牛顿第二定律可得：20v qvB m r=解得：03mvB =32cos 2Dr θ==解得：30θ=︒，则粒子速度方向与电场垂直(1sin )2Dvt θ+= 21cos 22D at θ= 0E q ma =解得：2083mv E =7．如图所示，在直角坐标系x0y 平面的一、四个象限内各有一个边长为L 的正方向区域，二三像限区域内各有一个高L ，宽2L 的匀强磁场，其中在第二象限内有垂直坐标平面向外的匀强磁场，第一、三、四象限内有垂直坐标平面向内的匀强磁场，各磁场的磁感应强度大小均相等，第一象限的x<L ，L<y<2L 的区域内，有沿y 轴正方向的匀强电场．现有一质量为四电荷量为q 的带负电粒子从坐标(L ，3L/2)处以初速度0v 沿x 轴负方向射入电场，射出电场时通过坐标(0，L)点，不计粒子重力．(1)求电场强度大小E ；(2)为使粒子进入磁场后途经坐标原点0到达坐标(-L ，0)点，求匀强磁场的磁感应强度大小B ；(3)求第(2)问中粒子从进入磁场到坐标(-L ，0)点所用的时间． 【来源】四川省2018届高三春季诊断性测试理综物理试题【答案】（1）2mv E qL=（2）04nmv B qL =n=1、2、3......（3）02L t v π= 【解析】本题考查带电粒子在组合场中的运动，需画出粒子在磁场中的可能轨迹再结合物理公式求解．(1)带电粒子在电场中做类平抛运动有： 0L v t =，2122L at =，qE ma =联立解得：2mv EqL=(2)粒子进入磁场时，速度方向与y 轴负方向夹角的正切值tan xyvvθ==l速度大小02sinvv vθ==设x为每次偏转圆弧对应的弦长，根据运动的对称性，粒子能到达(一L，0 )点，应满足L=2nx，其中n=1、2、3......粒子轨迹如图甲所示，偏转圆弧对应的圆心角为2π；当满足L=(2n+1)x时，粒子轨迹如图乙所示．若轨迹如图甲设圆弧的半径为R，圆弧对应的圆心角为2π.则有2R，此时满足L=2nx联立可得：22Rn=由牛顿第二定律，洛伦兹力提供向心力，则有：2vqvB mR=得：04nmvBqL=，n=1、2、3....轨迹如图乙设圆弧的半径为R，圆弧对应的圆心角为2π.则有222x R，此时满足()221L n x=+联立可得：()2212Rn=+由牛顿第二定律，洛伦兹力提供向心力，则有：222vqvB mR=得：()2221n mvBqL+=，n=1、2、3....所以为使粒子进入磁场后途经坐标原点0到达坐标(-L，0)点，求匀强磁场的磁感应强度大小04nmv B qL =，n=1、2、3....或()02221n mv B qL+=，n=1、2、3.... (3) 若轨迹如图甲，粒子从进人磁场到从坐标(一L ，0)点射出磁场过程中，圆心角的总和θ=2n×2π×2=2nπ，则02222n n m L t T qB v ππππ=⨯==若轨迹如图乙，粒子从进人磁场到从坐标(一L ，0)点射出磁场过程中，圆心角的总和θ=(2n+1)×2π=(4n+2)π，则2220(42)(42)2n n m Lt T qB v ππππ++=⨯== 粒子从进入磁场到坐标(-L ，0)点所用的时间为02222n n m Lt T qB v ππππ=⨯==或2220(42)(42)2n n m Lt T qB v ππππ++=⨯==8．实验中经常利用电磁场来改变带电粒子运动的轨迹．如图所示，氕（11H ）、氘（21H ）、氚（31H ）三种粒子同时沿直线在纸面内通过电场强度为E 、磁感应强度为B 的复合场区域．进入时氕与氘、氘与氚的间距均为d ，射出复合场后进入y 轴与MN 之间（其夹角为θ）垂直于纸面向外的匀强磁场区域Ⅰ，然后均垂直于边界MN 射出．虚线MN 与PQ 间为真空区域Ⅱ且PQ 与MN 平行．已知质子比荷为qm，不计重力． （1）求粒子做直线运动时的速度大小v ； （2）求区域Ⅰ内磁场的磁感应强度B 1；（3）若虚线PQ 右侧还存在一垂直于纸面的匀强磁场区域Ⅲ，经该磁场作用后三种粒子均能汇聚于MN 上的一点，求该磁场的最小面积S 和同时进入复合场的氕、氚运动到汇聚点的时间差Δt ． [Failed to download image :http://192.168.0.10:8086/QBM/2019/6/13/2224672582623232/2224907340759040/STEM/dc3c33c ca5564bb396bf46dd7f953dfa.png]【来源】江苏省苏州市2019届高三上学期期末阳光指标调研考试物理试题 【答案】(1) E B (2) mE qdB (3) (2)Bd Eπθ+【解析】 【分析】（1）粒子在电磁复合场中做直线运动是匀速直线运动，根据电场力与洛伦兹力平衡，可求粒子的速度大小；（2）由粒子的轨迹与边界垂直，可求轨迹半径，由洛伦兹力提供向心力，可求磁感应强度的大小；（3）由氚粒子圆周运动直径可求磁场的最小面积．根据氕、氚得运动周期，结合几何关系，可求氕、氚到汇聚点的时间差．【详解】(1) 由电场力与洛伦兹力平衡， Bqv ＝Eq 解得v ＝E/B.(2) 由洛伦兹力提供向心力，B 1vq ＝m2v r由几何关系得r ＝d 解得B 1＝mEqdB.(3) 分析可得氚粒子圆周运动直径为3r磁场最小面积S ＝12π22322r r ⎡⎤⎛⎫⎛⎫-⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦解得S ＝πd 2 由题意得B 2＝2B 1 由T ＝2rvπ得T ＝2m qB π由轨迹可知Δt 1＝(3T 1－T 1)2θπ，其中T 1＝12m qB πΔt 2＝12(3T 2－T 2)，其中T 2＝22m qB π)解得12(2)Bd t t t Eπθ+∆=∆∆=＋9．如图所示，A 、B 两水平放置的金属板板间电压为U(U 的大小、板间的场强方向均可调节)，在靠近A 板的S 点处有一粒子源能释放初速度为零的不同种带电粒子，这些粒子经A 、B 板间的电场加速后从B 板上的小孔竖直向上飞出，进入竖直放置的C 、D 板间，C 、D 板间存在正交的匀强电场和匀强磁场，匀强电场的方向水平向右，大小为E ，匀强磁场的方向水平向里，大小为B 1。

微专题8 带电粒子在组合场和复合场中的运动一带电粒子在组合场中的运动组合场是指电场与磁场同时存在或者磁场与磁场同时存在,但各位于一定的区域内,并不重叠的情况。

所以弄清带电粒子在电场及磁场中的运动形式、规律和研究方法是解决此类问题的基础。

1.基本类型运动类型带电粒子在匀强电场中加速(v0与电场线平行或为零)带电粒子在匀强电场中偏转(v0⊥E)带电粒子在匀强磁场中匀速运动(v0与磁感线平行)带电粒子在匀强磁场中偏转(v0与磁感线垂直)受力特点受到恒定的电场力;电场力做功不受磁场力作用受磁场力作用;但磁场力不做功运动特征匀变速直线运动类平抛运动匀速直线运动匀速圆周运动研究方法牛顿运动定律匀变速运动学规律牛顿运动定律匀变速运动学公式正交分解法匀速直线运动公式牛顿运动定律向心力公式圆的几何知识表达方式如何求运动时间、速度和位移如何求飞行时间、偏移量和偏转角-如何求时间和偏转角用匀变速直线运动的基本公式、导出公式和推论求解飞出电场时间:t=打在极板上t=偏移量:y=偏转角:tan-时间t=T(θ是圆心角,T是周期)偏转角sin θ=(l是磁场宽度,R是粒子轨道半径)α=运动情境2.解题思路题型1电场与磁场的组合例1如图所示,在xOy直角坐标系中,第Ⅰ象限内分布着方向垂直纸面向里的匀强磁场,第Ⅱ象限内分布着沿y轴负方向的匀强电场。

初速度为零、带电荷量为q、质量为m的粒子经过电压为U的电场加速后,从x轴上的A点垂直x轴进入磁场区域,重力不计,经磁场偏转后过y轴上的P点且垂直于y轴进入电场区域,在电场中偏转并击中x轴上的C点。

已知OA=OC=d。

则磁感应强度B和电场强度E分别为多少?解析设带电粒子经电压为U的电场加速后速度为v,则qU=mv2带电粒子进入磁场后,由洛伦兹力提供向心力qBv=依题意可知r=d,联立解得B=带电粒子在电场中偏转,做类平抛运动,设经时间t从P点到达C点,由d=vt,d=t2联立解得E=。

2021年高考物理二轮复习提分技巧专题9带电粒子在复合场中的运动(1)方法技巧①等效法；②临界问题的处理方法；③多解问题的处理方法．(2)易错归纳①注意带电体的重力是否忽略；②注意霍尔效应中导电的是电子还是载流子(空穴)；③注意明确带电粒子通过不同场区的交界处时速度的大小，上一个区域的末速度才是下一个区域的初速度．考向1带电粒子在“组合场”中的运动1．组合场，指电场、磁场、重力场有两种场同时存在，但各位于一定的区域内且并不重叠，且带电粒子在一个场中只受一种场力的作用．2．解题思路(1)带电粒子经过电场区域内利用动能定理或类平抛的知识分析；(2)带电粒子经过磁场区域时利用圆周运动规律结合几何关系来处理．带电粒子在组合场中运动的处理方法不论带电粒子是先后在匀强电场和匀强磁场中运动，还是先后在匀强磁场和匀强电场中运动.解决方法如下(1)分别研究带电粒子在不同场中的运动规律，在匀强磁场中做匀速圆周运动，在匀强电场中，若速度方向与电场方向在同一直线上，则做匀变速直线运动，若进入电场时的速度方向与电场方向垂直，则做类平抛运动.根据不同的运动规律分别求解.(2)带电粒子经过磁场区域时利用圆周运动规律结合几何关系来处理. (3)注意分析磁场和电场边界处或交接点位置粒子速度的大小和方向，把粒子在两种不同场中的运动规律有机地联系起来.[例1]（2020·江苏射阳县·高三期中）如图所示为某回旋加速器示意图，利用回旋加速器对21H 粒子进行加速，此时D 形盒中的磁场的磁感应强度大小为B ，D 形盒缝隙间电场变化周期为T ，加速电压为U 。

忽略相对论效应和粒子在D 形盒缝隙间的运动时间，下列说法中正确的是（ ）A ．粒子从磁场中获得能量B ．保持B 、U 和T 不变，该回旋加速器可以加速质子C ．只增大加速电压21H 粒子在回旋加速器中运动的时间变短D ．只增大加速电压21H 粒子获得的最大动能增大 【答案】C 【解析】A ．粒子在磁场中运动时，磁场的作用只改变粒子的运动方向，不改变粒子的运动速度大小，粒子只在加速电场中获得能量，A 错误；B ．粒子在磁场中运动的周期2mT qBπ=由于质子11H 与21H 粒子的比荷不同，保持B 、U 和T 不变的情况下不能加速质子，B 错误； C ．由2v qvB m R=解得qBRv m=粒子射出时的动能2222k 1=22q B R E mv m=粒子每旋转一周增加的动能是2qU ，动能达到E k 时粒子旋转的周数是N ，则有22k 24E qB R N qU mU==每周的运动时间2mT qBπ=则粒子在回旋加速器中的运动时间22BR t NT Uπ==若只增大加速电压U ，21H 粒子在回旋加速器中运动的时间变短，C 正确； D ．设回旋加速器的最大半径是R m ，因此粒子在最大半径处运动时速度最大，根据2v qvB m R=解得mm qBR v m=21H 射出时的最大动能是2222mkm 1=22m q B R E mv m=若只增大加速电压，由上式可知，21H 粒子获得的最大动能与加速器的半径、磁感应强度以及电荷的电量和质量有关，与加速电场的电压无关，D 错误。
