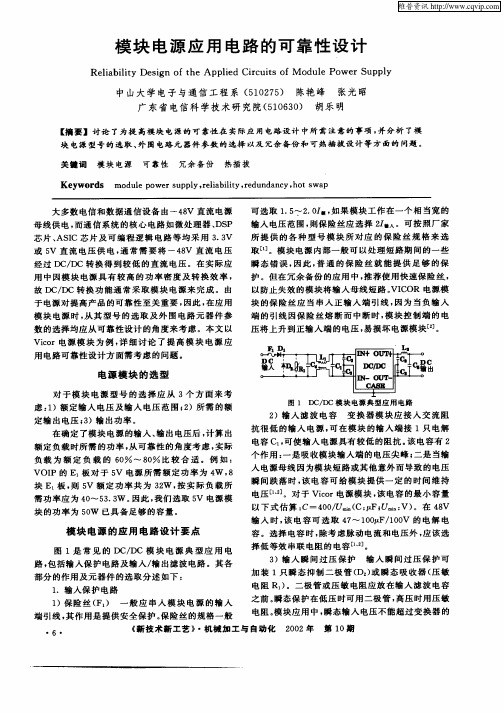

提高电源模块可靠性的应用电路

超级电容供电电路简介超级电容供电电路是一种利用超级电容器作为能量储存元件的电路，用于供电和储存电能。

超级电容器是一种高能量密度、高功率密度的电容器，具有快速充放电、长寿命和广泛的工作温度范围等特点，因此在许多领域具有广泛的应用前景。

本文将介绍超级电容供电电路的原理、应用和优势，并对其在未来的发展进行展望。

原理超级电容供电电路的核心元件是超级电容器，它采用高表面积的电极材料和离子导体，通过电荷的吸附和离子的迁移来存储能量。

与传统电容器相比，超级电容器具有更高的电容量和更低的内阻，能够在短时间内快速充放电。

超级电容供电电路通常由超级电容器、电源管理模块和负载组成。

电源管理模块负责对超级电容器进行充放电控制和电压稳定，以满足负载的需求。

负载可以是各种电子设备，如无线传感器、电动汽车、可穿戴设备等。

应用超级电容供电电路在许多领域都有广泛的应用。

1. 新能源领域超级电容器可以作为储能装置，用于电动汽车、混合动力车辆和可再生能源发电系统等的能量回收和储存。

由于超级电容器具有快速充放电的特点，可以提高能量回收效率和系统响应速度，减少能量损耗和环境污染。

2. 电子设备领域超级电容器可以作为备份电源，用于保护电子设备在突发断电时的正常运行。

由于超级电容器具有长寿命和高可靠性，可以替代传统的电池作为备用电源，提高设备的可用性和稳定性。

3. 工业自动化领域超级电容器可以作为储能装置，用于平衡工业自动化系统中的能量供需不平衡。

在工业自动化系统中，存在能量峰值和谷值的差异，超级电容器可以在能量需求较低时充电，在能量需求较高时放电，以平衡系统的能量供需。

4. 无线通信领域超级电容器可以作为能量储存装置，用于供电无线传感器网络和物联网设备。

由于超级电容器具有快速充放电的特点，可以满足无线传感器网络和物联网设备对瞬态能量的需求，提高系统的稳定性和可靠性。

优势超级电容供电电路相比传统供电电路具有以下优势：1.快速充放电：超级电容器具有快速充放电的特点，可以在短时间内提供大量的能量，满足瞬态能量需求。

多路电源模块组件-概述说明以及解释1.引言1.1 概述多路电源模块是一种重要的电力管理装置，用于为电子设备提供稳定可靠的电源供应。

随着电子设备的发展，对电源供应的要求也越来越高，特别是在多路电源切换和保护方面。

多路电源模块通过集成多个电源输入通道和相应的电源管理电路，实现对多种电源的切换和监控，为电子设备提供持续稳定的电能。

它具有灵活性高、效率高、可靠性强等特点，广泛应用于各种领域。

本文将首先介绍多路电源模块的定义和特点，包括其构成要素、工作原理和关键技术。

然后，将探讨多路电源模块在各种应用场景中的具体应用，如医疗设备、工业自动化、通信设备等。

通过分析和比较，将阐述多路电源模块在不同应用场景下的优势和适用性。

最后，本文将总结多路电源模块的优势和不足之处，并对其未来发展进行展望。

希望通过本文的阐述，能够深入了解多路电源模块的重要性和应用前景，为相关领域的研究和应用提供参考和借鉴。

1.2 文章结构本文将围绕多路电源模块组件展开，分为引言、正文和结论三个部分。

引言部分将对多路电源模块进行概述，介绍其定义和特点，并说明撰写本文的目的。

正文部分将深入探讨多路电源模块的应用场景，包括但不限于个人电子设备、工业自动化设备等领域，以及在不同环境下的应用案例。

通过对多路电源模块的详细分析，读者将能够更好地理解其工作原理、优势和不足，以及如何选择适合的多路电源模块。

结论部分将对多路电源模块的优势和不足进行总结，探讨其未来可能的发展方向。

同时，本节将回顾并强调文章的重点和亮点，以便读者能够更好地领会多路电源模块在电子设备领域的重要性和前景。

1.3 目的在本文中，我旨在介绍多路电源模块组件的相关知识和应用场景。

多路电源模块是一种能够同时提供多个电源输出的模块，它能方便地为各种电子设备提供电力支持。

本文的目的主要包括以下几点：首先，我们将概述多路电源模块的定义和特点。

通过对多路电源模块的功能、工作原理和技术指标进行介绍，读者将能够更好地了解多路电源模块的基本概念和特性。

8015电源模块电路工作原理电源模块是一种用于将电压从一个电源转换为另一个电压的设备，通常用于电子设备中以提供所需的电压和电流。

在现代电子设备中，电源模块广泛应用于各种设备中，如计算机、手机、数码相机等。

本文将介绍电源模块的工作原理，以8015电源模块为例进行具体说明。

1.8015电源模块的基本结构和功能：2.8015电源模块的工作原理：8015电源模块采用开关电源芯片控制电压的转换过程。

开关电源芯片内部包含一个开关管，通过不断地开关这个开关管，可以实现将输入电压转换为需要的输出电压。

当开关管导通时，输入电压会通过电感储能，并放大电压值；当开关管截至时，电感会将储存的能量释放出来，然后通过二极管和电容转换为稳定的输出电压。

这样就实现了将输入电压转换为输出电压的功能。

3.8015电源模块的工作过程：当输入电压接入8015电源模块时，首先通过输入端传入开关电源芯片内部，开关电源芯片会不断地开关开关管，将输入电压转换为需要的输出电压。

通过电感和电容的配合，可以有效地滤波去除输出电压中的杂波和纹波，确保输出电压的稳定性和可靠性。

最终，输出端将转换好的输出电压供给外部电路使用。

4.8015电源模块的特点：8015电源模块具有占用空间小、效率高、稳定性好等特点，广泛应用于各种电子设备中。

此外，由于其内部采用了开关调节方式，可以实现更高效率的转换，提高电源效率，减少功耗。

同时，8015电源模块还具有过压保护、过流保护等功能，能有效地保护外部电路免受损坏。

总结：8015电源模块是一种现代电源转换设备，通过开关电源芯片将输入电压转换为需要的输出电压。

其工作原理简单，但可以实现高效率、稳定性好的电压转换。

在电子设备中，电源模块的应用范围广泛，对于保证设备的正常运行和稳定性具有重要意义。

开关电源模块FSD200的原理与应用1. 概述开关电源模块是一种常用的电源转换器，能够将输入电源的直流电压转换为需要的输出电压，并能够提供较大的输出电流。

FSD200是一种常见的开关电源模块，本文将介绍FSD200的工作原理以及在实际应用中的一些注意事项。

2. 工作原理FSD200是一种基于离线开关电源控制器的集成电路，其工作原理如下：1.输入电源通过整流电路转换为直流电压，然后经过滤波电路消除电源中的纹波。

2.输入直流电压经过电压分压电路，得到一个反馈信号。

该信号经过比较器与一个内部的参考电压进行比较，产生一个误差信号。

3.误差信号经过一个控制电路调整开关管的开关时间，控制开关管的导通和关断，以达到输出电压稳定在设定的值。

4.开关管的导通和关断通过一个变压器实现，变压器将输入电压降压，然后通过输出电压反馈回控制电路。

5.控制电路不断调整开关管的开关时间，以保持输出电压恒定。

3. 应用注意事项在使用FSD200开关电源模块的过程中，需要注意以下几点：•输入电压范围：FSD200通常支持较宽范围的输入电压，但在实际应用中需要保证输入电压在规定范围内，以确保模块的正常工作。

•输出电流限制：FSD200通常能够提供较大的输出电流，但在实际应用中需要合理评估负载电流，确保模块的安全运行。

•温度管理：在模块工作过程中，由于电路工作会产生一定的热量，因此需要注意散热和温度管理，以确保模块长时间稳定运行。

•输入输出电容选择：在设计电源转换器时，需要根据具体的应用要求选择合适的输入和输出电容，以确保电压的稳定和滤波效果。

•过载和短路保护：FSD200通常内置了过载和短路保护功能，但在实际应用中需要合理评估并采取相应的保护措施，以保证模块的安全性和可靠性。

4. 结论FSD200开关电源模块是一种常用的电源转换器，通过内部控制电路实现了输出电压的稳定和可调节。

在实际应用中，需要合理评估输入电压范围、输出电流限制、温度管理、输入输出电容选择以及过载和短路保护等因素，以确保模块的安全性和可靠性。

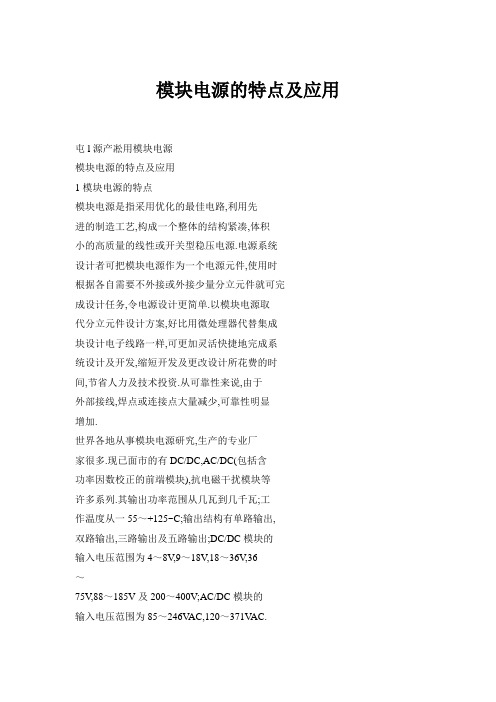

模块电源的特点及应用屯l源产凇用模块电源模块电源的特点及应用1模块电源的特点模块电源是指采用优化的最佳电路,利用先进的制造工艺,构成一个整体的结构紧凑,体积小的高质量的线性或开关型稳压电源.电源系统设计者可把模块电源作为一个电源元件,使用时根据各自需要不外接或外接少量分立元件就可完成设计任务,令电源设计更简单.以模块电源取代分立元件设计方案,好比用微处理器代替集成块设计电子线路一样,可更加灵活快捷地完成系统设计及开发,缩短开发及更改设计所花费的时间,节省人力及技术投资.从可靠性来说,由于外部接线,焊点或连接点大量减少,可靠性明显增加.世界各地从事模块电源研究,生产的专业厂家很多.现已面市的有DC/DC,AC/DC(包括含功率因数校正的前端模块),抗电磁干扰模块等许多系列.其输出功率范围从几瓦到几千瓦;工作温度从一55～+125~C;输出结构有单路输出,双路输出,三路输出及五路输出;DC/DC模块的输入电压范围为4～8V,9～18V,18～36V,36～75V,88～185V及200～400V;AC/DC模块的输入电压范围为85～246V AC,120～371V AC.DC/DC模块输出电压为2～48V;AC/DC模块输出电压为5～48V及280～360V不等.模块输出电压可以调整,模块并联运行中各模块之间可以精确地均流,模块还具有浪涌电流限制和各种检测及控制功能.为了确保整个设备在使用寿命期内以最佳性能连续工作,所有模块都不同程度地遵循和符合国际机构认定的标准:EN,IEC,UL,CSA和VDE.这些高质量的电源模块给电源系统设计者在更大功率密度,高可靠性,灵活性,提高效率,减少配电损耗,便于热管理,故障容许配置以及缩短上市时间等方面提供了很多方便.综上所述,模块电源的特点可归纳为四性:即独立性,抽象性,互换性和灵活性.97\2007年第6期独立性:模块电源独立性除指功能的独立性外,也指模块的设计,制造,调试等过程可以独立进行.模块内部一般不与外界发生联系,电源系统的各个模块的功能是明确的,具有一定的独立性.当把一个模块加到电源系统中或从系统中去掉时,只是系统增加或减少这一模块所具有的功能,对其它模块影响较小,或者没有影响.抽象性:模块电源的抽象性是指电源系统设计者并不需要完全了解模块的内部电路,只需要知道模块的外部特性就行.电源系统设计者,在系统的设计中或对系统进行改造的过程中,把模块电源作为具有特定功能的"黑匣子"来使用,使得即使没有模块电源内部电路设计能力的人,也能根据某些模块的功能和输入输出特性来进行系统的设计工作.互换性:模块电源的互换性是指不同品牌,而外特性一致的模块互换后不影响系统的功能和特性.灵活性:模块电源的灵活性表现为,规格不同的模块可以构成多种配置方式,功能与特性覆盖范围相当大的成系列的电源系统.当一个电源系统增加或更换某些模块后,就可以方便地使得性能与功能更新,而且同一功能的电源系统,可以利用不同类型的模块和不同的连接方式构成. 2模块电源的应用有些设计者往往认为电子设备开发的最后一项任务是简单的电源设计,只要选择正确的输入, 合理的输出,适当的负载电流就算了事.实际上, 这种简单的做法,有可能使整个系统产生振荡,出现各种干扰,使电源的调整性能变差,噪声变大,发生接地回路故障,散热能力不够等问题.下面介绍针对这些问题的一些处理措施.2.1改善负载效应的方法负载效应定义为:空载或最小负载下的输出电压和满载输出电压之间的差值与满载输出电压的百分比.它表征了负载变化对电源输出电压的影响程度.电源与负载之间的导线电阻和接点上的接触电阻越小,对负载效应的影响越小.当负载电流较大时,很小的导电电阻和接触电阻也会对负载效应有明显的影响,因而很多大电流电源在内部调整电路的采样网络上设置一对引出端, 称之为遥测端.利用遥测端可直接检测负载两端的电压,减小导线电阻对负载效应的影响.2.1.1尽量减少导线电阻及接触电阻电压最简单的应用如图1所示.图中电源输出电压5V,负载电流4A.使用这种电源时,除了要选择所需要输出的电流及所需要的负载效应值外,应尽量减少电源与负载之间的导线电阻.例如,图1中使用50cm长的18号铜线,两根导线共有21mQ电阻,因此,导线上就有84mV电压降, 占输出电压的1.68%.如果电源本身负载效应值为0.1%,而在此电路中实际负载效应值为1.78%, 达不到指标要求值.解决这种问题的方法是尽可能缩短导线长度或选择较粗的导线.影响负载效应的另一个重要因素是电源端与负载连接处的接触电阻,特别在大电流时更要注意.与上述负载导线过长一样,这些连接可存在几毫欧的接触电阻和几个百分点的负载效应值的变化.应记住一些重要参考数值:一个5V输出,从空载到满载有5mV变化,则负载效应为0.1%,一个12V输出,从空载到满载有2.4mV变化,则负载效应为0.02%. 显然,大电流触点应适当处理与焊接.铲式接线片,橡胶插头等必须精心进行除锈处理.平面型电路板应为大电流负载提供几个并行接点,并保证干净.+5V0O105图1简单负载连接0|横块蝴电品溯2.1.2正确利用电源的遥测端许多大电流电源都有遥测端(+s,一s).遥测端可使电源内部调整电路通过检测线与负载相连,从而补偿大电流线路压降对负载效应值的影响.图2示出了电源遥测端与负载的正确连接方法.图中检测线与大电流负载线分离,遥测端直接检测负载两端电压.假如,大电流负载线上有0.5V压降,通过遥测端,电源内部调整电路将输出电压提高0.5v~t,偿线路压降,保证负载电压在额定值上.一般电源可对负载线路压降补偿1.OV 左右.这种方法就是利用提高电源输出端电压来维持负载两端有准确的电压值.遥测端与负载的连接线应屏蔽,以避免电磁干扰影响电源内部的调整电路.在电源内部,遥测端与电源输出端之间通常有一只电阻(如图2所示),如遥测端由于粗心而没有连接到负载端上,这只电阻可防止输出端电压上升过高.如果遥测端不用,应该分别与电源正,负端短接,这时电源工作在本地检测方式.图2遥测端的接法2.2电源与各种负载的连接方法2.2.1直接并行接法电源与各种负载的正确连接是电源应用中的一个重要环节.图3是电源与负载并行联接的接线方法.图中,每一个负载上的电压与其它负载电压的大小和电源接地点有关.如果负载电流较大,在输电线路上的压降将会增大,使远离电源输出端的负载电压达不到要求,并且负载的变化将使输出电压的稳定性变差.除了负载电流很小, 线路压降可以忽略外,这种连接方式不能使用.囊炔稳意..豫!!}+负载1!一负载2图3并行联接方式2.2.2放射形接法图4给出一种放射形的连接方法,这是一种比较好的接法.用一对粗导线将电源引出,每一个负载分别与它在同一点上相连接,各个负载之间基本上不存在相互影响的问题.图4放射形接法2.2-3混合连接法当然,完全放射式连接是不现实的.但是应该尽量使用这种方式,特别对大电流负载更应如此.图5给出一种放射与并联组合连接方式.图中第一组负载电流较大,采用放射形连接,并且靠近电源输出端,第二组负载电流较小,线路压降可以忽略,采用直接并联方式,也可以离电源输出端远一些.负载组一负载组二图5放射与并联组合方式2.2.4模拟和数字电路图6电路中模拟和数字电路同时存在.为了避免数字电路在电源地线上产生的噪音影响低电平模拟信号.因此,模拟电路和数字电路分别单独供电.两种电源地线和信号地线实现了单点接地互不干扰的格局.实际上,许多三输出端电源都有独立的数字(5v)和模拟输出(±12V或±15v) 公共端,正好满足图6的意图.图6模拟,数字电路和电源单点连接2.3去耦及旁路所有的电源都有一些输出电阻和电感,电源引线也是如此.负载端的高频交流分量将会在电源的输出电阻和电感中产生压降而干扰其它电路, 因而高速模拟电路和数字电路需要加上适当的去耦电路.图7所示的负载去耦电路适合于小线路串联阻抗与杂散电容的谐振效应,同时也减小负载电路迅速变化在串联电抗中产生的尖峰对电子电路的影响.图7中给负载并联0.1F陶瓷电容和1F电解电容对中频和高频干扰起到旁路作用, 它将防止多个负载之间的串音.模拟电路和数字电路应该有各自的旁路电容.电容器不能简单地从每个电源端接到附近地线上.图8中旁路电容直接从电路中电源输入端连接到负载的公共端(或地).电容器的连接最好用最短的导线.功率变换模块图7负载去耦电路到电源信图8旁路电容的连接方法2.4电源模块的串,并联应用2.4.1串联应用一般来说,几个电源可以串联使用.然而,能否串联工作必须按照制造厂提供的技术资料决定.对开关电源或变换器来说,一个电源的输出可能会影响另一个电源的反馈回路.一般情况下, 两台电源的纹波电压不会同步,串联工作将会有附加的纹波电压.串联使用的另一个限制条件是串联后总输出电压不能超过任何一个电源的击穿电压.如果不同电源串联时,串联后的最大输出电流等于额定电流最小的那台电源的额定电流. 两台电源串联使用的电路如图9所示.图中每个电源输出端都并联一只反偏二极管,以免反向电压加至任一电源上,二极管的反向耐压应大于两个电源输出电压总和,平均电流应大于电源输出电流的两倍.另一种常用的串联方法是将一台双输出电源串联作为一台高压输出电源,如图10所示,输出电压已经利用公共端串联,因此,它只能悬浮公共端,将负载直接与正,负端输出相连. 例如,用这种方法获得24V,30V或36V电压,可以分别用±12V,±15V,±18V双输出电源来实现.图9两台电源串联;l_|l0;0;瓣块遗电淘赫蠡细+双输出功率公共端—L一toO.---变换模块图10双输出电源串联升压2.4.2并联使用电源并联运行比串联运行更困难,一般不允许电源并联,除非特殊设计允许并联或者技术条件注明可以并联运行.并联运行中,两台电源要想提供同样的输出电流几乎不可能实现.两台固定输出电压的电源,尽管型号一样,也不可能有恰好相等的输出电压,输出电压较大者将企图提供整个负载电流.即使输出电压可以调整到完全相等,各电源输出阻抗,温漂,时漂的差别将使两台电源的负载不平衡.图11给出一种电阻均流的并联方式.这种方法是很难得到一个好的结果. 因为输出端间微小的电压差将引起很大的电流失衡量.假定输出电压标称值为5V,所带负载电流为2A.当输出电压相差0.2V,就引起输出电流的100%差值,这就意味着一个输出端提供全部负载电流.当输出电压差为50mV时也会导致输出电流25%失衡.然而,上述并联在少数应用中是可以利用的,但要注意两件事:第一,串联电阻严重地降低了负载效应值,本例中,负载效应值至少降低2%(假定输出电流平衡).第二,允许50%负载不平衡情况出现,也就是说,每个电源应该有能力提供75%的总负载电流而不是50%. 图11电阻均流并联工作方式;;;?;,{{痛阙黼源有些特殊电源提供了如图12所示的主一从并联工作方式.主电源提供给辅助电源一个控制信号并且调整它的输出电流达到两台电源负载电流大致相等.另一种有效的并联方法是所用的电源在输出电流达到额定值时具有恒流特性.两台电源并联运行中,当其中一台电源工作在输出伏安特性弯曲点时,两个输出电压将相等.因此,其中一台提供它自己全部电流而另一台则提供总负载电流的剩余部分.控制线图12主一从并联工作方式主一主并联技术是电源并联运行的最好方法.没有任何一台电源起主电源的角色,而是所有电源都在控制自己的工作状态.例如CP公司BXA200 系y1]DC/DC变换器可工作在完全冗余和并联方式. 主一从并联工作方式中,一旦主电源出现故障则整个电源系统将崩溃,而主一主并联技术则不存在这种危险.2.4.3冗余技术冗余技术是电源并联运行的一个好方法.图13给出两台电源冗余并联方式.为达到100%冗余,每一台电源必须能提供总的负载电流.在这种隋况下,不存在负载均衡的问题.图13中两台电源输出端通过二极管并联,二极管允许其中一台失效时并不影响另一台电源继续给负载供电.这种方式常用于不允许电源出故障的重要场合.应该注意到,在不间断的直流供电系统中,其中一台电源可用电压相等的电池替代.2.5输入和输出保护2.5.1交流电网和熔断器交流电网连接:交流电网到电源有三条线:火线,零线和地线.在所有的电源和电子系统中, 这些线应该正确连接,缺一不可,图14给出了正确的连接方式.安全地必须总是连在电源和系统的底座上,在无电源底座的时候,例如开放式电源板,则应使用系统外壳和底座作为安全地.熔断器或开关必须接在交流的火线上,以便当电源打开或熔断器熔断时,交流火线被断开. 双掷开关断开火线和零线最安全.火线和零线不能交替,因为它们对地的电势是不同的,若交换会引起对地环行电流.熔断器:通常电源的输人必须有安全保险.由于一些电源,如封闭式电源,没设置内部熔断器,必须在其外部接人.有关熔断器的选用应该查阅生产厂提供的技术参数来决定.通常,在额定负载下,使用的熔断器断电流为额定输人交流电流的150%到200%.开关图14交流电网与电源连接2.5.2输入噪声和瞬态保护AC/DC变换器与DC/DC变换器都存在输人噪声与瞬态响应,这个问题在工业上尤为突出,诸如电动机,发电机,继电器,焊接设备等都发出噪声与瞬态脉冲,从而给直流或交流输人带来附加噪声,噪声的其它来源有:负载电流反射,荧光灯,点火装置,大电流电源线的干扰等.2.5.2.1电源输入噪声抑制无论是AC/DC变换器还是DC/DC变换器,一般都采用电网滤波器来抑制输人噪声.滤波器不但能抑制反射纹波电源,也能防止电网噪声对变图13冗余并联工作方式换器的影响.(下转117页)髻零譬≯,譬誊一.;0≯;黼翻童|莨.风冷的设计.当电压输出功率为150W,要使其可靠地工作,散热器是需要的.为了减小散热器的尺寸,可采用强制风冷,取10%的安全余量,那么热阻为0.8℃?W-,一旦散热器的大小尺寸选定,就可以从有关手册中查出与所需热阻相对应的风速,然后再选用电风扇,至此设计就完成了.州赠图38温差与热量的关系(摘自刘选忠杨栓科主编的《实用电源技术手册—模块式电源分册》)※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※(上接101页)电源变换器的变压器绕组之间具有耦合电容,这是使噪声进入变换器的原因之一.为解决这一问题,变压器应该采用磁路中有隔缝的绕线框来绕制,从而使耦合电容减小.有些变压器绕组之间采用屏蔽来减小偶合电容.2.5.2.2电源输入瞬态保护输入电压瞬态过程要慎重处理,否则,它将损坏变换器.所以,瞬态电压超过了额定值,就必须接入外部保护装置.图15给出三种常用的瞬态保护电路:第一种方法是采用熔断器和压敏电阻.当瞬态电压超过击穿电压时,压敏电阻击穿电压一般可达25V或更高.第二种保护方法,是采用一个小电阻与一个齐纳二极管串联,适用于瞬态电压不超过25V的变换器,但必须指出,串入的电阻将降低变化器的效率.第三种方法是采用瞬态电压抑制器(TVs).TVs是一种高效保护器件.当TVs两端受到反向瞬态高能量冲击时, 它能以10-s数量级的速度,将两极间的高阻抗变为低阻抗,吸收高达kW的浪涌,使两极间的电压箝位于一个预定值.击穿电压可在3-700V之间, 根据型号选择.2.5.3过流保护几乎所有的变化器,都带有过流保护电路.常用的电流保护电路形式有下列两种,一是截流型保护电路,二是限流型保护电路.在具有截流型保护的开关电源中,当负载电流超出预定值时, 它将自动将开关电源的输出切断,对电源实现保护.这种形式的保护电路,一旦动作后,通常是不能自行恢复的.必须在排除故障后,重新启动电源才能恢复正常的输出.限流型保护和截流型保护电路的不同点在于,在负载短路或负载电流过流时,它不是将开关电源的输出切断,而是将其输出电流限制在某一安全范围以内.限流型保护电路还可用来抑制开关电源启动时的浪涌电流,也可用来限制由于功率晶体管两个半周期波形不对称时引起的电流不平衡.实现过流保护的方法有许多种,具体电路请参阅开关电源专着.熔断器溯源申IAC/DC变换模块熔断器LDC/DC流电源变换模块厂一(b)齐纳=极管保护电路熔断器TAC,DC梳电源TVs{变换模块——上图15输入瞬间保护电路。

dcdc隔离模块外围电路
DC-DC隔离模块外围电路是指在DC-DC隔离模块的周围设计的电路。

DC-DC隔离模块用于将电源输入转换为所需的电源输出，同时提供电气隔离以保证安全性和防止干扰。

外围电路根据具体应用需求，通常包括以下组成部分：
1. 输入电压滤波电路：用于滤除输入电源中的杂波和噪声，避免对隔离模块和其他电路的干扰。

2. 输入保护电路：用于保护隔离模块免受输入过压、过流和短路等异常情况的损害。

3. 输出滤波电路：用于滤除输出电源中的杂波和噪声，保证输出电压的稳定性和纹波度。

4. 输出保护电路：用于保护隔离模块的输出免受过压、过流和短路等异常情况的损害。

5. 反馈电路：用于监测输出电压，并根据需要调节隔离模块的工作状态，例如采用反馈控制方式来调整输出电压。

6. 继电器和开关电路：用于在需要时控制隔离模块的开关，实现开关机控制或输出功率的调节。

7. 电源指示灯和故障指示灯：用于显示隔离模块的工作状态或指示故障情况。

8. 温度保护电路：用于监测隔离模块的温度，当温度超过安全范围时，自动断开电路或降低输出功率。

需要根据具体的应用场景和要求设计外围电路，以确保隔离模块的稳定工作和可靠性。

如何优化步进电机的驱动电路设计提高可靠性在现代工业自动化和控制系统中，步进电机以其精确的定位和控制能力得到了广泛的应用。

然而，要确保步进电机能够稳定、可靠地运行，优化其驱动电路设计至关重要。

一个良好的驱动电路不仅能够提高电机的性能，还能增强系统的可靠性，减少故障发生的概率。

接下来，我们将探讨如何通过一系列的方法和策略来优化步进电机的驱动电路设计，从而提高其可靠性。

首先，电源供应的稳定性是优化驱动电路设计的基础。

不稳定的电源可能导致电机运行异常、产生噪声甚至损坏电机。

因此，我们需要选择合适的电源模块，确保其能够提供稳定、纯净的电压和电流。

同时，为了应对电源波动和干扰，添加适当的滤波电容和稳压电路是必不可少的。

这些措施可以有效地减少电源噪声对驱动电路的影响，提高电机运行的稳定性。

在驱动芯片的选择上，需要根据步进电机的规格和应用需求进行仔细考量。

不同的驱动芯片具有不同的性能特点，如电流输出能力、细分精度、保护功能等。

例如，对于需要高精度控制的应用，应选择具有高细分精度的驱动芯片；而对于负载较大的电机，则需要选择电流输出能力较强的芯片。

此外，驱动芯片的保护功能也不容忽视，如过流保护、过热保护和欠压保护等。

这些保护功能可以在异常情况下及时切断电机的电源，避免电机和驱动电路受到损坏。

合理的布线和布局对于提高驱动电路的可靠性同样重要。

在电路设计中，应尽量缩短驱动芯片与电机之间的连线长度，以减少线路电阻和电感对信号传输的影响。

同时，要注意将电源线和信号线分开布置，避免相互干扰。

在电路板的布局上，应将发热元件合理分布，留出足够的散热空间，以防止过热导致的电路故障。

细分驱动技术是优化步进电机性能的有效手段。

通过细分驱动，可以将电机的步距角进一步细分，使电机的运行更加平稳、精度更高。

细分驱动的实现通常是通过控制驱动芯片的电流输出方式来实现的。

在设计细分驱动电路时，需要精确计算电流的大小和变化规律，以确保电机的平稳运行。

mosfet 电源模块电路（最新版）目录一、MOSFET 简介二、MOSFET 在电源模块中的应用三、MOSFET 驱动电路的设计要点四、常用的 MOSFET 驱动电路五、总结正文一、MOSFET 简介MOSFET（金属 - 氧化物 - 半导体场效应晶体管）是一种广泛应用于电源模块中的半导体器件，以其导通内阻低、开关速度快等特点受到工程师的青睐。

在开关电源等领域，MOSFET 被用来实现高效、快速的开关操作。

二、MOSFET 在电源模块中的应用MOSFET 在电源模块中的应用主要包括以下几个方面：1.开关电源：MOSFET 作为开关器件，可以在电源模块中实现高效、快速的开关操作，从而提高整个电源系统的转换效率。

2.稳压器：MOSFET 可以用作稳压器中的开关器件，实现输入电压与输出电压之间的稳定转换。

3.电压调节器：MOSFET 在电压调节器中可以实现对输出电压的精确控制，保证电源系统的稳定性。

三、MOSFET 驱动电路的设计要点在设计 MOSFET 驱动电路时，需要考虑以下几个方面：1.驱动能力：驱动电路应能提供足够大的充电电流，使 MOSFET 栅源极间电压迅速上升到所需值，保证开关管能快速开通且不存在上升沿的高频振荡。

2.驱动稳定性：驱动电路需要保证在开关管导通期间，栅源极间电压稳定，避免因电压波动导致的开关管开关不良。

3.驱动电路的功耗：驱动电路的功耗应尽量低，以提高整个电源系统的效率。

4.驱动电路的复杂度：在满足性能要求的前提下，驱动电路的设计应尽量简单，以降低成本和故障率。

四、常用的 MOSFET 驱动电路常用的 MOSFET 驱动电路包括以下几种：1.直接驱动电路：直接驱动电路结构简单，但驱动能力有限，适用于轻载情况下的 MOSFET 驱动。

2.阻尼电路：阻尼电路可以通过电阻或电容对 MOSFET 的栅源极电压进行滤波，降低高频噪声，提高驱动稳定性。

3.光耦隔离电路：光耦隔离电路通过光耦合器实现栅源极电压的隔离，能有效抑制开关过程中产生的高频噪声，提高电源系统的稳定性。

dcdc隔离电源模块电路DC-DC隔离电源模块电路是一种常用的电源模块，可以将输入电压转换为隔离的输出电压，广泛应用于各种电子设备中。

本文将对DC-DC隔离电源模块电路进行详细介绍。

一、DC-DC隔离电源模块电路的基本原理DC-DC隔离电源模块电路主要由输入端、隔离变压器、输出端以及控制电路组成。

其基本工作原理是通过隔离变压器将输入端的电压转换为所需的输出电压。

隔离变压器是通过磁耦合的原理来实现输入端和输出端的电气隔离，从而达到传输电能和保护电路的目的。

二、DC-DC隔离电源模块电路的优点1. 隔离性能好：隔离变压器可以有效地隔离输入端和输出端，避免了电路之间的干扰和噪声，提高了电源模块的稳定性和可靠性。

2. 输出电压稳定：DC-DC隔离电源模块电路通过控制电路来调节输出电压，可以使输出电压稳定在所需的数值范围内，满足电子设备对电源的要求。

3. 效率高：DC-DC隔离电源模块电路采用了先进的控制技术和高效的电子元件，使得电源模块的转换效率较高，能够更好地利用输入电能。

4. 尺寸小：DC-DC隔离电源模块电路采用了紧凑的设计，体积小，适用于空间有限的电子设备，提高了设备的集成度和可移植性。

三、DC-DC隔离电源模块电路的应用DC-DC隔离电源模块电路广泛应用于各种电子设备中，如工业自动化设备、通信设备、医疗仪器、航空航天设备等。

其主要作用是为这些设备提供安全、稳定的电源，保证设备的正常工作。

四、DC-DC隔离电源模块电路的选型要点选购DC-DC隔离电源模块电路时，需要考虑以下几个要点：1. 输入电压范围：根据实际应用需求选择适合的输入电压范围，确保电源模块能够正常工作。

2. 输出电压和电流：根据设备的需求确定输出电压和电流的数值范围，选择合适的电源模块。

3. 效率和稳定性：了解电源模块的转换效率和稳定性，选择性能较好的产品，以提高设备的工作效率和可靠性。

4. 尺寸和安装方式：根据设备的空间限制选择合适的尺寸和安装方式，确保电源模块能够方便地安装和布置。
