2017年07月浅议城市粪便无害化处理工艺吕璇(广西柳州市环境卫生管理处,广西柳州545000)摘要:文章对国内外的粪便处理概况进行了分析,探讨了目前我国城市粪便处理所常用的几种工艺方案,提出了合适现今我国城市粪便处理的工艺。
关键词:城市粪便无害化处理;处理工艺随着我国城市的不断发展,城镇化率的不断提高,人民生活质量的不断改善,城市产生的粪便量越来越大,粪便中所含的高浓度有机质和恶臭及致病菌的污染隐患日趋显现。
因此,如何无害化处理粪便,是保护环境,防止自然水体污染,保证城市可持续发展和绿色发展的一个重要课题。
选择符合我国实际的粪便无害化处理工艺是必要的。
1国内外粪便处理概况1.1国外粪便处理概况发达国家普遍采用的粪便处理方法是依靠污水处理厂进行协同处理,粪便直接排入城市地下管网与生活污水混合后进入污水处理厂,这种处理方式需要有完善的地下管网。
但同为发达国家的日本,虽然粪便处理率达到了100%,对于粪便仍是采取单独处理,并不与污水混合处理,广泛应用厌氧处理技术(用厌氧处理技术的粪便处理厂约占50%),而厌氧处理工艺则是按照废水排放标准来进行设计。
1.2国内粪便处理概况目前,我国的粪便处理体系基本上是欧美发达国家模式与日本模式的结合体,但也有少数沿海经济发达城市沿用欧美粪便污水与城市污水合并处理的模式,同时也还有极个别大城市模仿日本粪便处理厂的发展模式。
绝大多数城市正在摸索适合实际的处理模式,主要还是与其它发展中国家粪便处理系统类似的多样化模式。
欧美国家城市污水和粪便合并处理系统的框架已经很成熟了,中国大多数城市正在构筑模仿,但是我国城市排水系统的起步较晚,在相当长一段时间内的发展难以支撑对粪便的处理系统。
根据国家的产业政策,到2025年才能实现城市排水管网的普及率达到85%,污水的处理率达到50~60%[1]。
按此规划和中国城市排水管网的发展状况及国外的经验,预计还需要很长一段时间,排水管网才能达到欧美较高普及率且与污水处理厂配套。

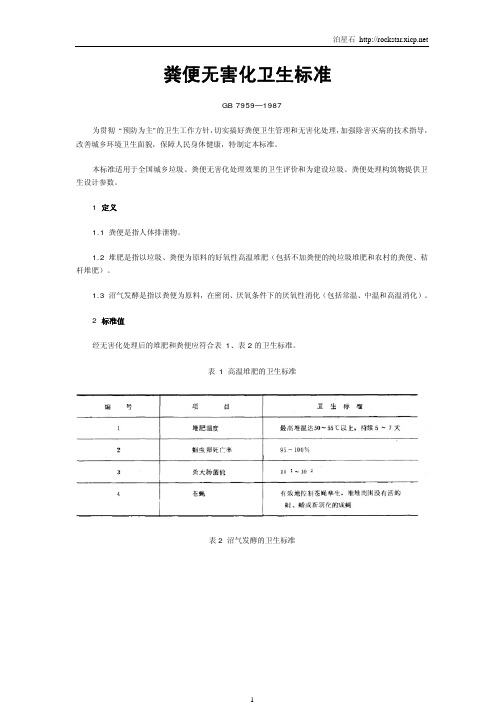

泊星石 粪便无害化卫生标准GB 7959—1987为贯彻“预防为主”的卫生工作方针,切实搞好粪便卫生管理和无害化处理,加强除害灭病的技术指导,改善城乡环境卫生面貌,保障人民身体健康,特制定本标准。
本标准适用于全国城乡垃圾、粪便无害化处理效果的卫生评价和为建设垃圾、粪便处理构筑物提供卫生设计参数。
1 定义1.1 粪便是指人体排泄物。
1.2 堆肥是指以垃圾、粪便为原料的好氧性高温堆肥(包括不加粪便的纯垃圾堆肥和农村的粪便、秸杆堆肥)。
1.3 沼气发酵是指以粪便为原料,在密闭、厌氧条件下的厌氧性消化(包括常温、中温和高温消化)。
2 标准值经无害化处理后的堆肥和粪便应符合表1、表2的卫生标准。
表 1 高温堆肥的卫生标准表2 沼气发酵的卫生标准泊星石 3 监测检验方法堆肥、粪稀中粪便大肠菌群和寄生虫卵的检验,采用本标准附录的方法,见附录A、B、C、D、E(补充件)。
4 监督与执行4.1 本标准由城乡建设和设计等单位负责执行。
4.2 各级卫生防疫机构负责监督本标准的执行。
附录A:堆肥、粪稀中粪大肠菌群检验法(补充件)粪大肠菌群是一群需氧及兼性厌氧,在 44.5 ℃ 24h 内能分解乳糖、产酸产气的革兰氏阴性无芽孢杆菌。
评价无害化效果采用粪大肠菌群菌值表示。
菌值:是含有一个粪大肠菌的克数或毫升数。
A.1 样品采集及混悬液制备样品的采集和混悬液制备,是堆肥、粪稀微生物检验的重要步骤。
要求样品应具有代表性,并认真进行样品处理和正确的制备混悬液,才能保证检验结果的准确性。
泊星石 A.1.1 样品采集:堆肥样品的采集一般是在堆肥前用无菌小铲采集混拌均匀的堆料,以3~5个单个样品混合后制成一个约500g的平均样品,置无菌广口瓶内供检验。
对已堆制好的堆肥,则根据需要,从堆肥的表层(30cm以内)和中层(深50cm以上)各采集三点,制成一个约500g的表层和中层的平均混合样品供给。
关于粪稀样品的采集,应考虑到不同的粪稀处理方法。
绿色环保建材D0l:10.16767/ki.10-1213/tu.2019.08.033浅议城市粪便无害化处理工艺杜丽娟秦皇岛晶科环保设备有限公司摘要:近年来,我国的大中小城市飞速的发展,人民大众 的生活水平也在不断地提高,相应地,因为城市里面的人越来越 多,所以城市产生的粪便也更多了,粪便中含有高浓度有机质、臭味和细菌,这些都会导致城市污染加重。
综上所述,无害化处 理这些粪便,来保护环境,使得城市健康发展是一个十分值得探 讨的问题。
本文着重分析其重要性,同时说明了一些当前我国 城市经常使用的几种处理工艺。
关键词:城市;粪便;处理1前言粪便是一个人或者动物在平常的生活当中必不可少的排泄 物,这是不能控制的,既然无法避免,人们就要在粪便越来越影 响生活的时候积极的开发大脑,找出一种比较合理的解决办法, 最好是可以将这些无用的东西甚至是有害的东西经过一定的工 艺最终转变成对人民有益的东西,这比较符合当前国家的可持 续发展的要求。
2无害化处理城市粪便的必然性从当前城市的发展情况来看,城市的粪便处理是城市需要 解决的一道难题,甚至可以这样说,这个问题能否正确处理关乎 于一个城市今后的发展,这同时也是建设文明城市的要求之一。
之所以这样说,是因为人类动物的粪便中含有许多有机物和元 素,如果他们直接排放出来,一定会对空气、水源造成很大的污 染,更为重要的是,粪便之中还有相当多的细菌病毒,对一个城 市的安全有一定的隐患。
所以对城市的粪便进行无害处理是不 可避免的,这既是对城市居民的生活环境的一种保护,也是城市 化进程中维护卫生安全的十分重要的一项措施。
目前我国城市的粪便排放处理情况不容乐观,每年大概有 千万吨的粪便直接进人了大气和水之中,水污染和空气污染加 剧,给环境保护带来了巨大的压力,同时成本也在不断增加,而 且疾病传播的可能性也增加了,这些问题都要求城市快速解决 粪便处理问题。
但是,当今我国的粪便处理的无害化过程还存在着较大的 问题,影响了处理的效率。
`养殖场粪便无害化处理方案- XXX有限公司 -一、畜禽粪便工厂化处理现状对于鸡粪的处理:主要有以下几种方式:1、直接晾晒模式。
它的主要工艺过程是把鸡粪用人工直接摊开晾晒,晒干后,压碎直接包装作为产品出售。
采取直接晾晒的厂家在大兴1家,顺义有2家,这种模式的优点是:产品成本低,操作简单;但它还存在以下一些问题:1、占地面积大,污染环境。
2、晾晒还存在一个时间性与季节性的问题,不能工厂化连续生产。
3、产品体积大,养分低,存在二次发酵,产品的质量难以保证。
2、烘干鸡粪模式。
它的工艺流程是把鸡粪直接通过高温、热化、灭菌、烘干,最后出来含水量为13%左右的干鸡粪,作为产品直接销售。
采用这种模式生产的厂家较多,在大兴有联合鸡厂和鹿圈2家,顺义有俸伯鸡场和北郎中2家,平谷峪口有1家,在昌平北七家和东沙各庄各有1家,顺义有3家、密云有云水养殖场1家,另外海淀还有3家。
这种模式的优点是:1、生产量大,速度快;2、产品的质量稳定,水分含量低。
但同时也存在一些问题如:1、生产过程产生的尾气污染环境。
2、生产过程中能耗高,吨能耗达200元左右。
3、出来的产品只是表面干燥,浸水后仍有臭味和二次发酵,产品的质量不可靠。
4、设备投资大,利用率不高。
3、生物发酵模式。
它主要有以下这三种发酵模式:(1)、发酵池发酵。
其主要工艺流程是把鸡粪、草炭、锯末混合放入水泥池中,充氧发酵,发酵完成后粉碎,过筛包装成为产品。
通县农丰试验场采取这种模式。
这种模式的优势在于:生产工艺过程简单方便,投入少,生产成本低。
主要缺点是1、产品养分含量低,水分含量高,达不到商品化的要求。
2、工厂化连续生产程度低,生产周期长。
(2)、直接堆腐。
其主要工艺流程是把鸡粪和秸杆或草炭混合,堆高1米左右,利用高温堆肥,定期翻动通气发酵,发酵完后就作为产品。
采用这种模式的有延庆长城有机肥厂,顺义大孙各庄有机肥厂共2家。
这种模式的优点是:生产工艺简单,投入少,成本低。
城市粪便处理工艺设计论点介绍城市粪便处理工艺设计论点介绍1粪便污水的特点1.1粪便污水主要来源于城市公厕、小区及企业等的化粪池。
粪水中含有大量卫生用品、化纤织物、木头、塑料等杂物。
若使用格栅除污机拦截,会出现缠绕等问题,且格栅不能完全密闭,产生的臭气对周边环境造成影响。
1.2由于大多数粪便中,新鲜粪便的含量不高,含水率较大。
若直接采用厌氧消化工艺,会导致处理池容积过大,能耗高,沼气量低等问题。
1.3粪便污水中含有大量的泥沙和污泥,需要进行必要的污泥处理。
2粪便处理工艺设计2.1粪便处理模式。
该粪便处理站处理规模为200t/d。
粪便处理采用固液分离,絮凝脱水、整体除臭工艺。
即粪便首先进行固液分离处理,处理后的粪便过滤液通过调节池,均匀的供给到絮凝脱水设备,通过絮凝脱水设备将水渣分离。
其中脱水后的上滤液进行后续上滤液处理;固液分离中产生的垃圾杂物以及絮凝脱水后的粪渣进行焚烧处理。
在粪便处理的整个过程中增加除臭设备,以减小处理过程中对周边环境的影响。
2.2固液分离、絮凝脱水阶段2.2.1固液分离阶段。
粪便通过吸粪车运送到粪便处理站后,进入固液分离装置进行初步分离处理。
主要作用是去除粪便中的大块沉淀物和大于20mm的漂浮悬浮物以及90%以上的大于0.5mm的.砂。
吸粪车与固液分离装置采用快速接头密闭对接,粪便污水在抽吸泵的负压下快速进入固液分离装置,可避免卸粪过程中粪液泄露,对周围环境产生影响。
2.2.2调节池。
调节池为地下封闭钢筋混凝土池子,具有水力和水质调节作用。
经固液分离后的粪便污水进入粪便调节池。
在调节池中设置搅拌装置,对粪便废物进行搅拌,防止表面结痂,中间悬浮,池底沉淀固化,避免对后续工艺及设备的运行产生不利的影响。
同时,一些有机物在调节池中可进行缺氧水解反应。
2.2.3絮凝脱水阶段。
粪便经过调节池,进入絮凝脱水阶段。
在絮凝脱水阶段,污泥脱水机采用螺压式浓缩、脱水一体机。
在污水处理过程中,絮凝脱水的主要设备为脱水机,如带压式脱水机、板框式脱水机、螺压式脱水机等。
城市粪便无害化处理成套
设备与工艺技术讲义模板
城市粪便无害化处理成套设备及工艺技术
王绍康孙再冉
北京世纪国瑞环境工程技术有限公司
—、概述
在任何一所城市,粪便处理都是城市环卫系统的主要工作之一,这项工作不但和城市环境有着最直接的关系,同时也时刻关乎城市居民的健康状况。
与发达国家相比,中国的粪便处理工作开展的并不成功,除京、沪、穗等大城市以外,国内大部分城市的粪便处理工作还停留在比较落后的原始状态,很多城市在处理粪便时使用的还是直接排放入河流、湖泊或坑池的方
式,或者将粪便运往农村,与垃圾混合后经过一段时间的自然发酵,然后作为农肥施用于农田。
这种方式在短期看来杲一种简
单、快速、直接的方法,然而这种处理方式对环境造成的污染,以及对今后城市发展的制约是不可估量的。
直接将粪便排放入天然水系,不但会直接污染地表水源,同时含粪便的污水还将成为传播疾病的主要途径。
露天堆肥则对周围环境形成二次污染,堆放过程中的渗滤液,也会严重污染地下水源,更为危险的杲”化粪池”不按时清掏在一些城市已经成为”定时炸弹”。
以重庆为例,在进行粪便处理系统改造以前的五年之中,因主城区粪便处理设施及下水道而发生的爆炸事件多达22起,因此城市粪便处理设施完好与否是关系到消除安全隐患的冋题,非常值得引起多方的关注。
然而根据国外的先进技术和经验,在一些国际化的大城市中粪便处理不但不是一个难题,同时已经成为城市循环经济发展的重要组成部分。
由此看来,粪便处理顷目的优化和现代化发展已经成为加速城市发展,推动中国城市化进程的迫功要求,科学解决粪便处理问题势在必行。
二.城市粪便处理的现状和问题
根据我们前期对全国一些大中城市粪便处理状况的了解,对现有情况和问题做出以下分析,供参考:
(1)没有经过任何方式处理的粪便集中排放在市/郊结合部或城市
近郊,致使蚊蝇滋生、传染性病菌流放,造成疾病传播。
粪便在排放过程中,大量的硫化氢、氨.氮等有害气体直接排放到空气中,形成对空气的二次污染,使附近居民的生活和健康受到严重影响。
(2)粪便经市政管网直接排入污水处理厂,这一方式虽然省去了粪便处理的环节,却加重了污水处理厂的处理负荷,缩短了设备使用寿命, 影响了处理效
3
果。
(3)粪便直排过程中,粪便中的大量无机盐会逐渐沉淀,并夹杂着许多固化物,长时间的沉淀堆积,加之污水流量缓慢,将造成管道的淤积堵塞。
会影响粪便污水和废水的顺畅排放。
(4)大量化粪池失查失管,导致粪便无法及时处理,形成粪水外流, 对人们的生活环境和健康带来了恶劣影响,群众怨声载道。
三.城市粪便处理的发展趋势
随着经济的快速发展和生活水平的提高,人民对生活的要求也在发生变化,人们越来越强调生活的质量,不断地改进生活环境。
近年来中国对城市环境卫生的治理和改造越发重视,环保部门对生态城市和卫生城市有着严格的要求,在粪便处理一项中明确规定:”城市粪便无害化处理率要求270%”,可见一个城市拥有的垃圾和粪便的无害化处理设施已经成为卫生达标城市的硬性指标和先决条件。
在此大背景下,各级政府都纷纷加大了城市环境卫生治理的力度,不但在政策上予以高度重视,而且在经济上予以大力支持。
另外各级政府还在积极摸索合适的经营管理模式,寻求最恰当、高效、科学而先进的管理方式,建设机械化处理.资源化模式、产业化管理的粪便无害化设施,中国当前采取的管理模式主要有:
政府投资,政府管理;
政府投资,企业管理,政府监督;
4
企业投资,企业管理,政府监督;
政府和企业共同投资,企业管理,政府监督等,
在这一方面,北京已经走在了众多城市的前直。
北京市政府经过将事业单位逐步向企业单位转化的方式,妥善地解决了这一冋题,并在实际运营中取得非常好的收效,理想地实现了城市粪便的无害化处理,快速改进了北京市民的生活质量。
1995年原北京市环境卫生管理局引进德国的固液分离设备,在北京建成第一座无害化.工业化粪便处理场,但有诸多方庖不能适应国情。
北京世纪国瑞环境工程技术有限公司在消化.吸收引进德国设备的基础上,经过多年的实践摸索,不断改逬,逐渐完成了一套成熟的城市粪便处理工艺及成套设备。
特别是为适应中国国情,对固液分离设备做了重大改进,主要改进过程见下表。
5
四、成熟、完整的城市粪便处理工艺和成套设备
4・1工艺流程图
6
城市粪使处理工艺流程图Clil200JMP/D为例)
4.2工艺流程简介
1 •首先使用罐装运输车将公厕和化粪池的粪便(固含量在2%一15%, COD浓度为25000mg/l〜35000mg/l)运至粪便处理站。
采用密闭对接的方式卸载粪便,避免卸粪过程中臭气污染。
2•粪便污水逬入带有除砂功能的固液分离设备,同时,比重较大的大
块物质物质被排渣螺杆排出。
粪便杂物中粒径大于12 mm以上的物质被格栅去除,过滤的粪水经过沉砂池时95%的砂等固体物质被沉淀。
处理后的滤液中固悬物含量低于5%, COD去除率约为20%左右,降低到0mg/l-28000mg/l o 分离出的固体物重量为总分离量的2%,含水率在55%—70% 之间。
8
3.固液分离后的固渣进行封闭包装后能够被送往垃圾填埋场填埋, 也可直接进焚化炉销毁,不会对环境造成污染,产生的灰烬可送堆肥车 间做堆肥原料。
4•固液分离后的液体进入粪便调节池,再进入絮凝脱水系统,脱水后 液体的固悬物含量约为0.05%。
—0COD 去除率约为70%以上,降低
到
5000mg/l-8000mg/l o直接排入市政管网不会造成管道的淤积堵塞, 反而合给市政污水处理系统带来有益菌体繁殖营养基。
5.脱水处理后产生的废渣进入堆肥车间,经过制肥工艺生产符合国家标准的有机肥料,与传统自然赵肥相比在实施过程中不会对大气造成污染。
粪肥的日产量约为粪便日处理总量的5%左右。
6.脱水处理后的滤液进入水解酸化/膜生物反应器及活性炭过滤装置。
水解酸化/膜生物反应器(MBRT艺),利用膜分离设备将生化反应池中的活性污泥和大分子有机物截留住,省掉初沉池和二沉池。
活性污泥浓度因此大大提高,水力停留时间和污泥停留时间能够分别控制,而难降解的物质在反应器中不断的反应、降解,与传统的生物处理方法相比具有生化效率高,抗负荷冲击能力强,出水水质稳定,占地廂积小,排泥周期长,出水能够直接排放等优点。
7.粪便污水排出的废水一般都含有大量细菌,其中一些可能属于病原菌,针对这种情况,我们采用臭氧工艺逬行消毒杀菌,将大肠杆菌及易产生肠道传染病的伤寒、痢疾、霍乱以及钩端螺旋体病.肠炎的菌体消灭。
利用臭氧消毒,不但对病菌去除效果好,同时还能达到脱色和进—步氧化去除有机物的效果。
9
10
8. 为达到水的深度处理,采用活性炭吸附剂吸附去除水中的有机物, 从而降低水中的三卤甲烷等物质,还能够去除水中的色、嗅、味、微 量重金属、合成洗涤剂.放射性物质,也可利用活性炭吸附工艺逬行 脱氮等。
活性炭吸附工艺最大的特点是能够去除水中难于生物降解或 —般氧化法不能分解的溶解性有机物。
9. 粪便处理厂配置有除臭系统,用以去除粪便处理过程中产生的臭 气。
生产过程中,所有臭源采取密闭或半密闭措施,并对臭气产生点进 行吸风收集,然后将臭气引入处理设备净化后经烟囱排放到大气中,做 到处理厂周边无异味,不会对大气造成污染。
UASB 反应器(上浮式厌氧污泥床) MBR 膜生物反应器
11
如对粪便进行上述处理,只有极少一部分固体残渣需要填埋,既不会 对环境造成污染,又不会影响工作人员及附近居民的健康和日常生活, 反而能够产生大量的再生水和有机肥料,很好地实现了粪便资源化。
粪便堆肥槽及翻抛机
4.3工艺流程详图
生物滤床除臭设备 植物液雾化喷洒除臭
12
③ WRDS.CO ④ :3 © «*«> <S> ®W(JNIX
五. 建议建站方案
鉴于中国在规划和设计市政污水处理厂时,已把处理城市生活粪便
污水的的能力纳入其中,在建设粪便处理站时我们推荐,做到一、二级 预处理,再与市政污水厂相连接。
这样,即能够减少建站投资,降低运行 成本,减小土地的占用,预处理后的滤清液又能够对污水厂起到舔加营
养剂的作用。
其流程如下:
③”伽心
Q 4.rs*«n^n d :武粕讥戯
O
切邓
(4 '>»KnM :o
-------------- i »
一.—一
umu
v»*w
六.技术参数表
1.粪便消纳站设计进粪和出水水质
注:1・出水1为CJ3082-99《污水排入城市下水道水质标准》
2.出水2为CJ25」一89《生活杂用水水质标准》
2.除臭工艺进/出□参数表
13
3.有机肥检测数据
注:以上所有数据仅供参考,应以实际测量数据或实际发生金额为准,最终解释权由北京世纪国瑞环境工程技术有限公司所有。
