接触线检调一、周期200km/h及以下区段正线检调周期为12个月，侧线为24个月。
二、适用范围适用于接触线的线面校正、校直、磨耗测量和调整接触线位置、接触线补强等作业。
三、作业项目校正接触导线线面、校正接触导线波浪弯、测量接触导线磨耗、检调接触线拉出值（之字值）、检调接触线高度、检查接触线补强四、技术标准1、在曲线区段，接触线与承力索的连线应该垂直于轨平面，直线区段接触线呈“之”字型布置。
2、接触线之字值、拉出值（含最大风偏时跨中偏移值）应符合：200km/h以下区段：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。
200km/h及以上区段：设计值±20mm，并保证在0-300mm间。
同时，应满足受电弓动态包络线的要求。
3、接触线高度应符合：（1）最高高度不得大于6500mm，最低高度不得小于5700mm。
（2）当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。
（3）符合设计要求，并结合接触线坡度同时调整。
4、接触线坡度（工作支）应符合：（1）标准值：120km/h及以下区段≤3‰；120~160km/h区段≤2‰；200km/h区段≤2‰；坡度变化率不大于1‰；安全值：120km/h及以下区段≤5‰；120~160km/h区段≤4‰其他同标准值。
（2）160km/h及以上区段定位点两侧第1根吊弦应等高，相对定位点的高度允许偏差±10mm；但不得出现V字型。
（3）200km/h区段相邻两吊弦的高差不得大于10mm。
相邻两悬挂点的高差不得大于30mm。
5、接触线不得偏磨和扭面。
6、接触线硬弯不得超过0.2mm。
7、200km/h及以上区段，正线接触线不允许接头。
200km/h以下区段，正线接触线接头不超过2个，接头处必须有负驰度。
8、接触线接头距悬挂点的距离应不小于2m。
9、中心锚结所在跨距内避免出现接头，各接头距离不小于150m。
10、接触线磨耗和损伤后不能满足规定的机械强度安全系数时，若系局部磨耗和损伤，可以加补强线或切除损坏部分重新接续，若系普遍磨耗和损伤则应更换；接触线接头、补强处过渡平滑。
接触网常见事故抢修方案第一吊弦脱落一、原因1、烧断。
正常情况下，吊弦是没有电流通过的。
发生吊弦烧断现象主要是因为附近的电连接器损坏或与接触线接触不良或接触载流不够，机车取流时使吊弦通过较大电流而造成。
2、磨断。
主要是因为吊弦受力状态不良造成松弛，接触悬挂长期处于动态状态下，环与环之间或与滑板之间长时间发生较大幅度的摩擦，某一处磨断后造成吊弦脱落。
3、腐蚀断或被受电弓剐断。
一是环境（化工、中腐蚀地带）对接触网的腐蚀；二是预制时受伤严重，长时间锈蚀、腐蚀造成开断、脱落。
4、吊弦因温度偏移，造成拉脱线夹或拉断吊弦线。
5、吊弦线夹因裂纹等缺陷开断，造成吊弦脱落。
二、后果1、吊弦线夹打弓。
2、吊弦线夹脱落部位接触线高度降低并且稳定性差，造成打弓或受电弓受流状态不良。
3、脱落的吊弦线低于接触线，受电弓通过时打击受电弓一可能是受电弓滑板打坏，继续运行涡伤接触线引起剐弓；二是吊弦线绕住受电弓后直接引起剐工。
三、预防措施（1）日常巡视、检修中发现吊弦状态不良（如松弛、磨蚀严重、环与环之间磨损严重、沿线路方向偏移角度大等缺陷）及时安排处理。
发现吊弦有伤痕，及时安排检修附近的电连接器或导流设备。
（2）安装吊弦时，按标准及进行，保证制作安装新吊弦符合技术要求。
第二弹性吊弦脱落一、原因（1）烧段。
可能是环节吊弦烧段，也可能是辅助绳烧段。
造成烧段的原因与普通吊弦烧段相同（2）磨断。
一方面是环节吊弦磨断，另一方面是辅助绳自某处磨断。
（3）辅助绳与承力索固定的钢线卡子松动，造成辅助绳抽脱。
（4）辅助绳自某处拉断。
主要是辅助绳因磨蚀、损伤断股，未被发现并处理，造成断股后断线。
（5）弓网故障时被受电弓剐坏并脱落。
（6）其他原因造成弹性吊弦脱落（如绝缘子闪烙等）二、后果（1）环节吊弦脱落的后果基本与普通吊弦相同。
（2）辅助绳脱落情况较为严重。
脱落的辅助绳不仅会引起接触悬挂对机车车辆放电，危机人身、设备安全，而且容易发生弓网故障使事实范围扩大。
接触网设备故障(事故)抢修预案一、事故抢修原则接触网设备的事故抢修要遵循“先通后复”和“先通一线”的基本原则，必要时采取迂回供电、“降弓”通过或者越区供电等措施，集中力量以最快速度设法使一条路线开通，疏通列车。
事故范围较小，抢修时间不长，无需分层作业时，应抓紧时间一次抢修完毕，恢复供电、行车。
二、事故抢修的组织形式及要求电调是供电事故抢修的统一指挥部门。
生产调度与电调积极协调配合，制定事故抢修方案，对人员、材料、两车情况等及时反馈，形成互补。
工作领导人是事故现场的指挥者。
要求：1、工作领导人由现场的车间(领工区)、班组负责人担任。
2、现场确定工作领导人后即将汇报调度。
3、上级领导及有关生产人员应通过调度了解情况和下达指示。
4、当有两个及以上接触网工区出动的抢修组同时作业时，应由事故抢修的统一指挥者指定一位人员任现场指挥。
5、事故处理涉及到工务、电务、车务、机务等部门配合时，指挥人员应加强联系，密切配合。
三、抢修前的准备工作抢修人员到达事故现场，工作领导人 (或者事故抢修总指挥) 要组织人员全面了解事故范围和设备的损坏情况。
按照“先通后复”和“先通一线”的抢修原则，确定抢修方案，并尽快向电调和供电生产调度汇报。
要充分利用电调下达准许作业命令并验电接地前这段时间，做好抢修作业的有关准备工作，具体如下：1、明确各抢修人员的分工、作业项目与次序、相互配合等。
2、预制、预配部份零部件。
3、检查有关抢修作业机具和材料技术状态并清点数量。
4、如果事故范围较大，则根据设备损坏情况及人员、机具情况，将事故范围划分几个作业区，并分派人员。
四、抢修作业中的防护及注意事项1、接触网事故抢修作业必须在办理停电作业命令和验电接地程序后，方准进行作业。
2、抢修作业的现场指挥人员，在作业前向作业人员宣布停电范围，划清设备带电界限对可能来电的关键部位和抢修地段，设臵足够的接地线。
3、要特殊注意行车防护，设臵行车防护人员。
4、作业过程中，必须做好各种人身安全措施。
接触网运行检修规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改接触网运行检修规程(标准版)铁道部文件接触网运行检修规程(摘录)铁运[1999]102号第二章运行和管理第4条接触网运行和检修工作实行统一领导、分级管理的原则,充分发挥各级组织的作用。
铁道部:负责全路接触网运营管理工作,统一指导、统一规划,监督、检查;制定有关规章。
铁路局:贯彻执行铁道部有关规章、命令和标准,组织制定本局有关细则、办法和工艺;制定各分局、供电段的管理和职责范围;规划全局的接触网运营管理工作;审批局管的新产品试运行和重要的设备变更;组织好日常维修,适时地安排好大修改造工程,增强能力,改善设备的技术状态,提高供电质量,适应运输发展需要,保证安全可靠地供电。
第8条电气化区段的接触支柱内壁或隧道一侧的边墙上标出轨面标准线、线路超高和侧面限界,作为供电和工务部门共同遵守的标准;新建电气化铁路,由施工单位标出,开通前由供电、工务部门共同确认,以后每年复测一次,实际侧面限界与标明的侧面限界之差在任何情况下均不得大于30mm,实际超高和标明的超高之差在任何情况下均不得大于7mm,如大修、改造必须超过时,大修、改造的设计文件必须经铁路局批准,竣工后供电和工务部门共同重新测定,轨面标准线要用红色油漆划在支柱内壁或隧道边墙悬挂点的下方,供电段负责红线的日常管理,应保持清晰。
地铁接触⽹设备故障应急抢修⽅案接触⽹设备故障应急抢修⽅案1 事故风险分析1.1 事故类型1.1.1永久性接地：变电所断路器跳闸，重合闸和试送电均不成功，可能是接触⽹、馈线或变电所馈线电缆接地；绝缘⼦击穿、折断；隔离开关处于接地状态、引线脱落；跨越接触⽹的设备搭落在⽹上；较严重的⼸⽹故障；机车主回路接地等。
1.1.2断续接地：变电所断路器跳闸，重合成功，过⼀段时间⼜跳闸，可能是接触⽹或电⼒机车绝缘部件闪络；接触⽹与建筑物或⾮带电部分⾦属安全距离不够瞬间放电；飘落物挂在接触⽹带电部分放电；接触线断线但未落地；电⼒机车受电⼸刮坏继续运⾏等。
1.1.3短时接地：变电所断路器跳闸，重合成功，可能是绝缘⼦闪络后⼜恢复；电击⼈或其他飞鸟动物；电⼒机车刮⼸或内部故障等。
1.1.4变电所有电⽽接触⽹⽆电：可能是变电所馈线上⽹电缆烧断或开关引线脱落等。
1.2 事故发⽣的区域1.2.1发⽣变电所跳闸，电⼒调度应及时通知设施部⽣产调度，由设施部⽣产调度通知相应变电⼯班安排专业⼈员现场查看，确定故障地点和故障情况。
1.2.2车辆段（场）或正线露天段发⽣故障，查找时要根据季节、设备所处的外界环境、当时的⽓候条件，有重点、有针对性地查找，如冬季易发⽣卡滞、定位偏移、定位坡度不合格等；⼤雾、雷⾬天⽓易发⽣绝缘闪络，应重点检查隧道及绝缘⼦污染严重的场所等；⾼温、⼤风天⽓，应检查地⾯段软横和简单悬挂区段；吊索、拉线、电缆引线等容易脱落。
1.2.3 正线发⽣故障，抢修作业必须办理请、销点⼿续，布置好相应的安全措施后，尽快进⼊轨⾏区查找故障点。
1.2.4 为尽快查找故障，在确认故障区域接触⽹设备⽆明显接地点的情况下，按规定通知电调，要求整个供电臂所有电⼒机车降⼸，进⾏试送电，成功后通知电调。
1.3 事故发⽣的可能时间、事故的危害严重程度及其影响范围1.3.1 发⽣永久性接地，将导致接地点所在供电分区接触⽹停电，如发⽣在正线运营时间，将导致⾄少两个牵混所之间的线路中断⾏车。
接触网运行检修规程目录第一章总则第二章运行和管理统一领导和分级管理接管和运行新产品试运行事故抢修第三章设备监测和质量鉴定设备监测第四章检修修程检修计划及实施检查验收绝缘部件清扫第五章接触网维修技术标准接触线及承力索吊弦（索）软（硬）横跨锚段关节及关节式分相中心锚结线岔电联结器定位装置支撑装置受电弓动态包络线补偿装置支柱隔离（负荷）开关吸上线附加导线保安装置及标志设备号码及有关参数零件及其它绝缘、防雷、接地第六章大修技术标准一般规定接触悬挂平面布置线材和零部件绝缘、防雷和其他第七章附则附录1 接触网工区值班日志附录2 接触网巡视检查记录附录3 接触网大修竣工验收报告附录4 接触网线索及绝缘件机械强度安全系数附录5 接触网动态检测项目评定标准附录6 受电弓动态包络线示意图第一章总则第1条接触网是电气化铁路重要行车设备。
为保证接触网运行安全可靠，特制订本规程。
第2条牵引供电各单位（包括牵引供电设备管理、维修单位和从事既有线电气化牵引供电施工单位，下同）要建立健全各项规章制度,切实贯彻本规程的规定。
各单位要结合具体情况制定实施细则，报上级业务主管部门和业主单位核备。
第3条接触网的运行与维修, 坚持“预防为主、修养并重”的方针，按照“周期检测、状态维修、寿命管理”的原则,遵循精细化、机械化、集约化的检修方式，依靠科技进步，积极采用接触网自动化检测手段和机械化维修手段,提升接触网维修技术参数的精准度,不断提高接触网运行品质和安全可靠性。
第4条本规程的技术标准作为接触网运行与检修的质量验收依据。
第5条本规程适用于既有线工频、单相、25kV交流及提速200—250km/h接触网的运行和检修。
第二章运行和管理统一领导和分级管理第6条接触网运行检修工作遵循统一领导、分级管理的原则，充分发挥各级组织的作用。
铁道部：负责全路接触网运行管理工作，统一指导、统一规划，监督、检查；制定有关规章。
铁路局：贯彻执行铁道部有关规章、命令和标准，组织制定本局有关细则、办法和工艺；制定牵引供电设备管理单位的管理职责和范围；监督、检查、指导、协调全局的接触网运营管理工作；审批局管的新产品试运行和重要的设备变更；适时地安排好大修改造工程，增强供电能力，改善设备的技术状态，适应运输发展的需要。

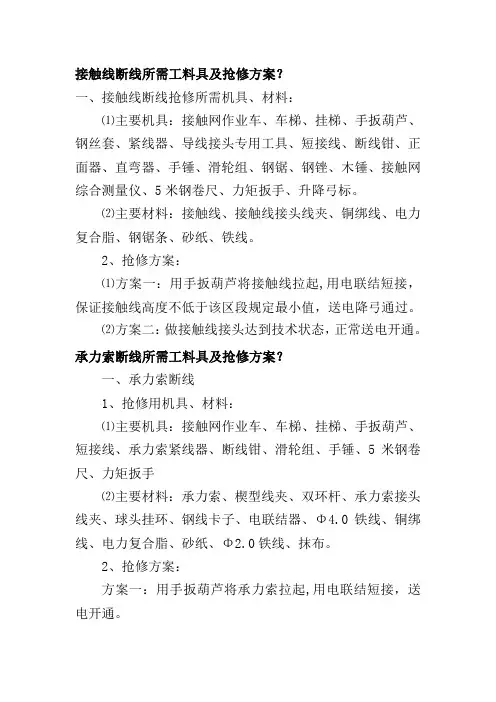

接触线断线所需工料具及抢修方案？一、接触线断线抢修所需机具、材料：⑴主要机具：接触网作业车、车梯、挂梯、手扳葫芦、钢丝套、紧线器、导线接头专用工具、短接线、断线钳、正面器、直弯器、手锤、滑轮组、钢锯、钢锉、木锤、接触网综合测量仪、5米钢卷尺、力矩扳手、升降弓标。
⑵主要材料：接触线、接触线接头线夹、铜绑线、电力复合脂、钢锯条、砂纸、铁线。
2、抢修方案：⑴方案一：用手扳葫芦将接触线拉起,用电联结短接，保证接触线高度不低于该区段规定最小值，送电降弓通过。
⑵方案二：做接触线接头达到技术状态，正常送电开通。
承力索断线所需工料具及抢修方案？一、承力索断线1、抢修用机具、材料：⑴主要机具：接触网作业车、车梯、挂梯、手扳葫芦、短接线、承力索紧线器、断线钳、滑轮组、手锤、5米钢卷尺、力矩扳手⑵主要材料：承力索、楔型线夹、双环杆、承力索接头线夹、球头挂环、钢线卡子、电联结器、Φ4.0铁线、铜绑线、电力复合脂、砂纸、Φ2.0铁线、抹布。
2、抢修方案：方案一：用手扳葫芦将承力索拉起,用电联结短接，送电开通。
方案二：用手扳葫芦将承力索拉起,承力索做接头，用电联结短接，送电开通。
线岔处故障抢修方案？1、主要机具、材料：⑴主要机具：接触网作业车、车梯、手扳葫芦、短接线、紧线器、水平尺、接触网综合测量仪、5米钢卷尺、正面器、直弯器、手锤、木锤、升降弓标、接地线。
⑵主要材料：限制管、接触线、接触线接头线夹、定位器、可调吊弦、电联结器、铁线。
2、抢修方案：先申请降弓通过，若线岔变形但正线正常，则去掉限制管，将侧线吊起，开通正线；该线岔侧线禁止电力机车通过，若交叉导线损伤严重，则按照接触线断线方案进行抢修。
（负荷）隔离开关故障抢修预案1、主要机具、材料：⑴主要机具：接触网作业车、车梯、断线钳、短接线、滑轮、钢丝刷、接地线。
⑵主要材料：砂纸、电力复合脂、铜绑线。
2、抢修方案：⑴（负荷）隔离开关损坏：常闭开关：短接网上设备（如关节、分段等）；常开开关：直接甩开引线绑扎牢固。

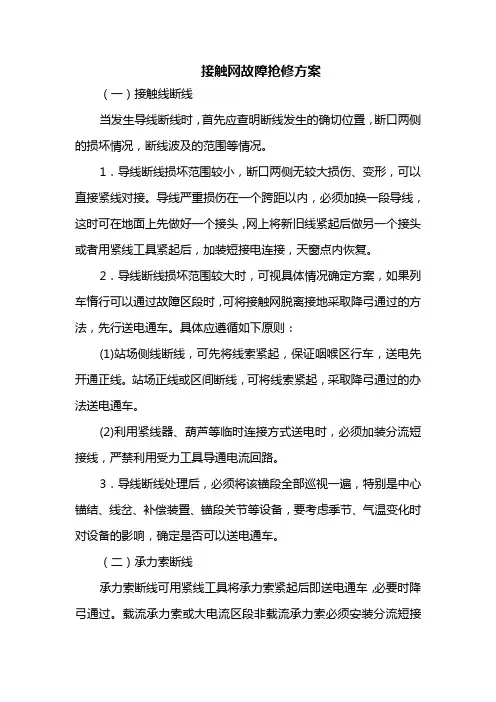

接触网故障抢修方案（一）接触线断线当发生导线断线时，首先应查明断线发生的确切位置，断口两侧的损坏情况，断线波及的范围等情况。
1．导线断线损坏范围较小，断口两侧无较大损伤、变形，可以直接紧线对接。
导线严重损伤在一个跨距以内，必须加换一段导线，这时可在地面上先做好一个接头，网上将新旧线紧起后做另一个接头或者用紧线工具紧起后，加装短接电连接，天窗点内恢复。
2．导线断线损坏范围较大时，可视具体情况确定方案，如果列车惰行可以通过故障区段时，可将接触网脱离接地采取降弓通过的方法，先行送电通车。
具体应遵循如下原则：(1)站场侧线断线，可先将线索紧起，保证咽喉区行车，送电先开通正线。
站场正线或区间断线，可将线索紧起，采取降弓通过的办法送电通车。
(2)利用紧线器、葫芦等临时连接方式送电时，必须加装分流短接线，严禁利用受力工具导通电流回路。
3．导线断线处理后，必须将该锚段全部巡视一遍，特别是中心锚结、线岔、补偿装置、锚段关节等设备，要考虑季节、气温变化时对设备的影响，确定是否可以送电通车。
（二）承力索断线承力索断线可用紧线工具将承力索紧起后即送电通车，必要时降弓通过。
载流承力索或大电流区段非载流承力索必须安装分流短接线。
承力索断线抢修后，应对整锚段进行巡视测量，特别要注意中心锚结、线岔、绝缘锚段关节等处是否达到要求。
（三）支柱折断支柱折断是接触网比较严重的故障，一般破坏比较严重，抢修难度大。
抢修时一般是临时抢通，降弓通过，正式恢复时重新立支柱。
断杆处有附加悬挂，要视具体情况采取措施保证安全距离，恢复送电。
1．锚柱折断(1)若相邻两锚段长度不大，可在两转换柱间将两锚段承力索和导线分别合并，合并后要保证张力平衡，必要时可取消一个中心锚结。
在断杆处立抢修支柱，将悬挂挑起。
(2)如相邻两锚段长度均比较大，不宜延长锚段时，可借助附近容量足够的支柱下锚，但必须注意要上紧拉线。
临时下锚可做硬锚，其下锚拉线紧固良好，且在受力方向上。

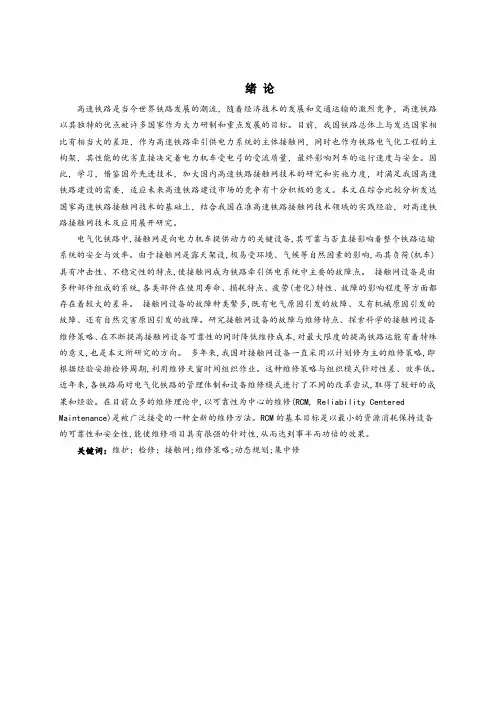

湖南铁路科技职业技术学院毕业设计方案课题：专业：班级：学生姓名：所属院系：指导教师：目录摘要 (1)第1章接触网的概述 (2)1.1 接触网的概念和组成 (2)1.2 接触悬挂的类型 (3)1.2.1 简单接触悬挂 (3)1.2.2 链形悬挂的接触线 (4)第2章接触网的安装及日常维护注意事项 (5)2.1 接触网的安装注意事项 (5)2.2 接触网的日常维护注意事项 (5)2.3 接触网检修车安全的注意事项 (6)第3章接触线和承力索检修方案设计与实施 (7)3.1 检修标准 (7)3.2 准备工作 (7)3.3 检修步骤 (7)3.4 处理方法 (8)3.5 接触线、承力索检修具体实施过程 (9)3.5.1接触线流程图 (9)3.5.2实施方法 (9)3.5.3承力索检修 (11)结论 (16)致谢 (17)参考文献 (18)摘要本文讲述了接触网供电系统及其描述，介绍了接触网的概念和组成，详细阐述了接触悬挂的类型，包括：简单接触悬挂、链形悬挂的接触线等两种类型，接着，列出接触网的安装，及日常维护注意事项，分别叙述了以下几个方面，包括：接触网的安装注意事项；接触网的日常维护注意事项；接触网检修车安全注意事项等几个方面，重点分析了检修方案设计，首先，介绍了方案的时间安排，然后，重点分析了检修方案设计的具体要求与实施，即包括；对接触网实施检测；对接触网实施检查；对接触网日常实施检修，以及对接触网实施检修与管理等。
关键词：链形悬挂；接触悬挂；接触网第1章接触网的概述1.1 接触网的概念和组成对于接触网，在电气化铁路中，作为一种最常用的供电网络方式；另一种，用来供电的方式，即通过第三轨来供电。
这种供电方式的叫法因国家的不同而不同，意思是一样的。
比如，香港、台湾等地区，把其叫做高架电缆、架空电缆。
接触网作为一种特殊形式的输电线路，即沿着铁路线上空，通过架设之后，把电传给电力机车。
其涉及几个部分，主要有：接触悬挂、支持装置、定位装置、支柱与基础等。

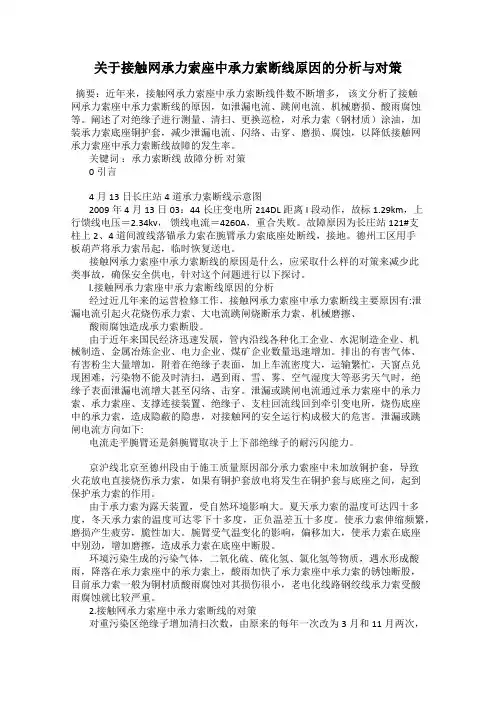

接触网承力索的最大断股数及维修措施探讨作者：陈琦等来源：《科技创新与应用》2014年第16期摘要：承力索用于链形接触悬挂接触网，位于接触线的上方，通过吊弦将接触线悬挂起来。
由于短路接地、主导电回路不畅、雷击、线索交叉互磨、补偿装置卡滞及腐蚀等原因，常出现承力索断股、断线的现象。
文章以高速线路上常用的JTMH-120承力索为例，利用数理解析对工程速算法得出的JTMH-120承力索的最大断股数进行校验，进而验证利用工程速算法得出的接触网中常用的9类承力索最大断股数的数据是有效的。
依靠所得数据，参照铁道部关于承力索补强的技术标准，结合运营维护经验，综合多年普速铁路承力索的断股补强、重接案例，提出了一种维修措施处理高速铁路承力索断5股以上的情况。
该措施在管内线路上运用，取得了良好的效果。
这种维修措施补充已有的承力索断股维修措施，为接触网的检修工作提供有益的指导。
