建筑制图国家标准
4、 比例为1：100～1：200的平面图、剖面图，可画简化的材料图例，但剖面图宜画出楼地面、屋面的面层线；
5 比例小于1：200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
图例
应用细单点长画线绘制
平面图定位轴线的编号，宜标注在下方与左方
横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上编写。编号应注写在轴线端部的圆内，圆应用细实线绘制，直径为8～10mm。
视图
布置
单击此处添加副标题内容
谢谢！
01
与中文字混合书写时应稍低于书写仿宋字体的高度
02
图样上数字应采用阿拉伯数字，其字高应不小于2.5㎜。汉字为3.5mm。
03
数字及字母
符号
剖切符号用阿拉伯数字，罗马数字或拉丁字母编号
索引符号
详图索引符号局部剖面索引符号对于图中需要另画详图表示的局部或构件 ，索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。
双点长划线
假想轮廓线，用地红线
折断线
不需画全的断开界线
字体字高长仿宋字高宽关系
图样上及说明的汉字，应采用长仿宋字。仿宋体字的书写要领是：横平竖直，起落分明，填满方格，结构均匀。字大小用字号表示，字号即为字的高度，各字号的高度和宽字母在图样上的书写分直体和斜体两种。
1、 比例大于1：50的平面、剖面图，应画出抹灰层、保温隔热层等与楼地面、屋面的面层线，并宜画出材料图例；
2、 比例等于1：50的平面图，剖面图，剖面图宜画出楼地面、屋面的面层线，宜绘出保温隔热层，抹灰层的面层线应根据需要确定；
3、 比例小于1：50的平面图，剖面图，可不画出抹灰层，但剖面图宜画出楼地面、屋面的面层线；
5 比例小于1：200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
图例
应用细单点长画线绘制
平面图定位轴线的编号，宜标注在下方与左方
横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上编写。编号应注写在轴线端部的圆内，圆应用细实线绘制，直径为8～10mm。
视图
布置
单击此处添加副标题内容
谢谢！
01
与中文字混合书写时应稍低于书写仿宋字体的高度
02
图样上数字应采用阿拉伯数字，其字高应不小于2.5㎜。汉字为3.5mm。
03
数字及字母
符号
剖切符号用阿拉伯数字，罗马数字或拉丁字母编号
索引符号
详图索引符号局部剖面索引符号对于图中需要另画详图表示的局部或构件 ，索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。
双点长划线
假想轮廓线，用地红线
折断线
不需画全的断开界线
字体字高长仿宋字高宽关系
图样上及说明的汉字，应采用长仿宋字。仿宋体字的书写要领是：横平竖直，起落分明，填满方格，结构均匀。字大小用字号表示，字号即为字的高度，各字号的高度和宽字母在图样上的书写分直体和斜体两种。
1、 比例大于1：50的平面、剖面图，应画出抹灰层、保温隔热层等与楼地面、屋面的面层线，并宜画出材料图例；
2、 比例等于1：50的平面图，剖面图，剖面图宜画出楼地面、屋面的面层线，宜绘出保温隔热层，抹灰层的面层线应根据需要确定；
3、 比例小于1：50的平面图，剖面图，可不画出抹灰层，但剖面图宜画出楼地面、屋面的面层线；
1.1 制图的基本规定
第一章制图的基本知识基本要求：熟悉并遵守国家制图标准的基本规定；正确使用绘图工具和仪器；掌握平面图形的画法和尺寸标注；掌握绘图方法和步骤。
主要内容：1、制图的基本规定；2、绘图工具与仪器的使用方法；3、平面图形的画法；4、绘图的方法与步骤。
1.1 制图的基本规定一、内容：本节主要介绍图纸的基本规格。
1、图纸幅面与标题栏；2、图线的线宽、线型及图线绘制；3、字体的大小、规格及书写；4、比例；5、尺寸标注；6、常用图例。
二、要求及重点：要求掌握图纸规格、图线、字体、比例及图例等制图基本规格。
三、教学方式：通过实例，按照规范规定介绍制图规格及使用，使学生有直观认识。
四、作业：进行字体、线型练习。
1.1 制图的基本规定主要内容：1、所用规范；2、图纸幅面与标题栏；3、图线；4、比例；5、尺寸标注。
一、建筑制图国家标准：共有六种，包括：《房屋建筑制图统一标准》（GB/T50001-2001）、《总图制图标准》（GB/T50103-2001）、《建筑制图标准》（GB/T50104-2001）、《建筑结构制图标准》（GB/T50105-2001）、《给水排水制图标准》（GB/T50106-2001）、《暖通空调制图标准》（GB/T50114-2001）。
按GB/T-50001-2001介绍制图的基本规定。
二、图纸幅面与标题栏1、图纸幅面指图纸尺寸规格的大小；图框是指在图纸上绘图范围的界线。
A0、A1、A2、A3、A4幅面及图框尺寸见表1-1、图1-1。
表1-1 幅面及图框尺寸（mm）图1-1 A0~A3横式幅面图1-2 A0~A3立式幅面图1-3 A4立式幅面2、图纸标题栏和会签栏图纸标题栏和会签栏的尺寸、格式图1-4、1-5所示。
三、图线1、线宽与线型建筑工程图采用不同的线型与线宽的图线绘制而成，见表1-3。
所有线型的图线的宽度（b）宜从下列线宽系列中选取：2.0、1.4、1.0、0.7、0.5、0.35mm。
制图基本规定

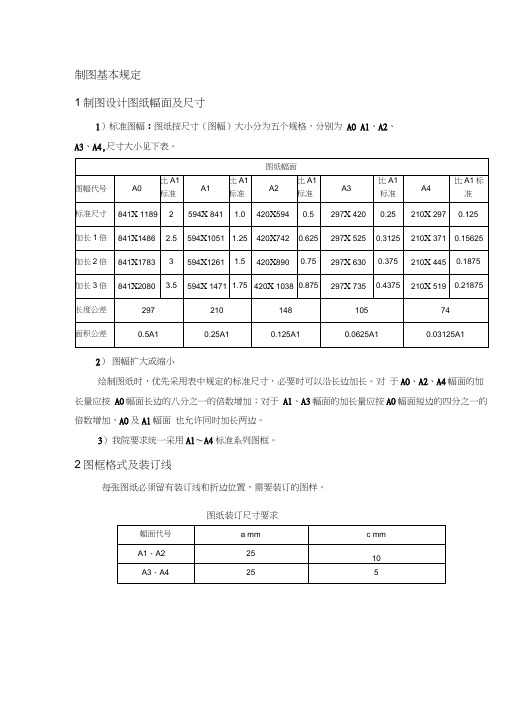

制图基本规定1制图设计图纸幅面及尺寸1）标准图幅：图纸按尺寸（图幅）大小分为五个规格，分别为A0 A1、A2、A3、A4,尺寸大小见下表。
2）图幅扩大或缩小绘制图纸时，优先采用表中规定的标准尺寸，必要时可以沿长边加长。
对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，A0及A1幅面也允许同时加长两边。
3）我院要求统一采用A1〜A4标准系列图框。
2图框格式及装订线每张图纸必须留有装订线和折边位置，需要装订的图样。
图纸装订尺寸要求3图纸标题栏、会签栏每张图纸必须附有标题栏，位于图纸右下角，A4图的标题栏宽度与图纸相 同。
设计图纸标题栏格式和内容见下图佥签栏 图推线、对中标志 对中标吉对中标志标毬栏A0~A3横式幅面会签栏对中标志 /图框线\ 标题栏A0~A3立式幅面幅面线A4幅面______ —直―］岛100I ■一—■；■■■———一一T—---------4常用绘图比例1）根据燃气专业特点，绘制图样时必须严格按照一定比例画图，一般按表 括号外的数据选用合适的比例（括号内的比例为特殊情况可采用的）。
常用绘图比例序号图名常用比例1规划图、系统布置图1: 10000 （1: 100000， 1： 50000， 1： 250001： 20000， 1: 5000， 1: 2000）2 场站总平面图1： 500 （1: 200， 1： 100）3 室外高压、中低压室外管线总平面图1 : 1000 （1 : 500） 4庭院管线区域平面图1 : 500 （1 : 100，1： 200）5室外管线区域纵断图纵向 1 : 100（ 1:50）横向 1： 1000（ 1 : 500）（专业〕（实名）r *算名＞（H 期）1—■ ------------------- — -----------------------------------1 11j12）比例应采用阿拉伯数字表示，当一张图纸上只有一种比利时，应在标题栏中标注；当一张图中有两种及以上的比例时，应在图名的右侧或下方标注。
制图国家标准的基本规定
（2）汉字应写成长仿宋体，并采用国家正式公布推行《汉字简化方案》 中规定的简化字。
（3）字母和数字分为A型和B型两种。A型字体的笔画宽度d为字高的l/14， B型字体的笔画宽度d为字高的1/10。在同一张图样上，只允许选用一种型式的 字体。
（4）字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平基准线 成75°。
图1-10 尺线终端
3）尺寸数字 线性尺寸的数字一般应注写在尺寸线的上方，且尺寸数字不可被 任何图线所通过，否则应将该图线断开。线性尺寸数字一般按图1-11（a） 所示的方向注写，即水平方向字头朝上，竖直方向字头朝左，倾斜方向 的字头保持朝上的趋势，并尽量避免在图示30°所在范围内标注尺寸， 当无法避免时，可按图1-11（b）的形式标注。国标还规定了一些不同类 型的尺寸符号，具体内容见表1-4。
图1-11 尺寸数字的注写方向
工程制图
图1-5和图1-6所示为图样上常见字体的书写示例。
图1-5 长仿宋字 图1-6 数字和字母
四、线型
1.基本线型
国家标准《机械制图 图样画法 图线》规定了机械图样中常用的九种图线 的代码、名称、型式、宽度及一般应用，具体内容见表1-3。
2.图线宽度
机械图样中采用粗、细两种线宽，其比例关系为2∶1。图线宽度d应根据 图样的类型、大小、比例和缩微摄影的要求，在下列数值中选取：0.13 mm、 0.18 mm、0.25 mm、0.35 mm、0.5 mm、0.7 mm、1 mm、1.4 mm、2 mm，优 先采用0.5 mm或0.7 mm。为了保证图样清晰易读，图样上应避免出现线宽小 于0.18mm的图线。
表1-2 常用比例（摘自GB/T 14690—1993）
种类
优先选择系列
（3）字母和数字分为A型和B型两种。A型字体的笔画宽度d为字高的l/14， B型字体的笔画宽度d为字高的1/10。在同一张图样上，只允许选用一种型式的 字体。
（4）字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平基准线 成75°。
图1-10 尺线终端
3）尺寸数字 线性尺寸的数字一般应注写在尺寸线的上方，且尺寸数字不可被 任何图线所通过，否则应将该图线断开。线性尺寸数字一般按图1-11（a） 所示的方向注写，即水平方向字头朝上，竖直方向字头朝左，倾斜方向 的字头保持朝上的趋势，并尽量避免在图示30°所在范围内标注尺寸， 当无法避免时，可按图1-11（b）的形式标注。国标还规定了一些不同类 型的尺寸符号，具体内容见表1-4。
图1-11 尺寸数字的注写方向
工程制图
图1-5和图1-6所示为图样上常见字体的书写示例。
图1-5 长仿宋字 图1-6 数字和字母
四、线型
1.基本线型
国家标准《机械制图 图样画法 图线》规定了机械图样中常用的九种图线 的代码、名称、型式、宽度及一般应用，具体内容见表1-3。
2.图线宽度
机械图样中采用粗、细两种线宽，其比例关系为2∶1。图线宽度d应根据 图样的类型、大小、比例和缩微摄影的要求，在下列数值中选取：0.13 mm、 0.18 mm、0.25 mm、0.35 mm、0.5 mm、0.7 mm、1 mm、1.4 mm、2 mm，优 先采用0.5 mm或0.7 mm。为了保证图样清晰易读，图样上应避免出现线宽小 于0.18mm的图线。
表1-2 常用比例（摘自GB/T 14690—1993）
种类
优先选择系列
制图的基本规定1
一、标注尺寸的基本规则
机件的真实大小应以图样上标注的尺寸数值为 依据，与图形的大小及绘图的准确度无关。
图样中的尺寸以mm为单位时，不必标注计量单 位的符号（或名称）。
图样中所标注的尺寸为该图样所示机件的最后 完工尺寸，否则应另加说明。 机件上的每一尺寸一般只标注一次，并应标注 在表示该结构最清晰的图形上。 标注尺寸时，应尽可能使用符号或缩写词。
三、尺寸注法示例
线性尺寸数字方向
同一张图样中标注形式要统一，字高统一，一般采 用3.5号字
圆及圆弧尺寸标注
1.整圆或大于半圆的圆弧，用Φ标注；≤半圆的圆弧用R标注。 2.圆弧过大或在图纸范围内无法标注其圆心位置时，采用折
线形式标注。
小尺寸标注
避免图线通过尺寸数字
角度和弧长尺寸注法
对称机件的尺寸注法
三、平面图形的分析与作图
手柄的尺寸和线段分析
手柄的画图步骤
四 、典型实例
扳手的的高度 h 分为 8 种：20、14、10、7、5、 3.5、2.5、1.8 mm。 2．汉字应写成长仿宋体，并采用国家正式公布的简
化字。
3．长仿宋体汉字的书写要领： 横平竖直、注意起落、结构匀称、填满方格。
4．数字和字母可写成直体和斜体（常用斜体），斜
直 名词
半
径
符号 或缩 写词 φ
径
R
球 直 径 Sφ
球 半 径 SR
厚
度
t
正 方 形 □
45 倒 角 C
深
度
↓
沉孔 或 锪平 └┘
埋 头 孔 ∨
均
布
EQS
尺寸是加工的依据，尺寸标注的正确与 否、清楚与否，关系到能否加工生产出合
制图基本知识与技能—制图国家标准的基本规定(化工制图课件)
制图国家标准的基本规定
为了便于图样的管理和交流，国家质量技术监督 局发布了《技术制图》和《机械制图》国家标准，对 制图做出了一系列统一规定。我国国家标准的代号是 GB，如GB/T 14689-2008。其中，“T”表示该标准 为推荐性国家标准，“14689”是该标准的顺序编 号，“2008”为该标准发布的年号。
尺寸标注
1.基本规则
1）机件的真实大小应以图样上所注的尺寸数值为依据，与 图形的大小及绘图的准确度无关。
2）图样中的尺寸凡以毫米为单位时，不需要标注其计量单 位的代号或名称；如采用其他单位，则必须注明相应的计量 单位的代号或名称。
3）图样中所注的尺寸，为该图样所示机件的最后完工尺 寸，否则应另加说明。
12 40
65 130
简化标题栏的格式和内容
附加符号
对中符号
为了使图样在复制或缩微摄影时准确定位，应在图 纸各边的中点处分别画出对中符号。对中符号用粗实线 绘制，长度是从图纸边界开始伸入图框约5mm。当对中 符号处在标题栏范围内时，则伸入标题栏的部分省略不 画。
附加符号
方向符号 标题栏的方向通常与读图方向一致，如转换其他方
图线在使用时注意的细节问题
图 线
图
间
关 系
正
虚 线 相 切
点 划 线 与 轮 廓 线 相 交
例 误
图线画法
圆弧虚线与直线 虚线相切时，圆弧 虚线应画至相切处， 留空隙后再画直虚 线。
点划线或双点划线 的首末端应是线段，而 不是点（短划）。
点划线一般应超过 轮 廓 线 约 （ 3—5mm) 或 （ 2—3mm) 。 在 较 小 的 图形上绘制点划线有困 难时，可用细实线代替。
字体大小分为:20、14、10、7、5、3.5、2.5、1.8 共八种号数（汉字不小于3.5号）
为了便于图样的管理和交流，国家质量技术监督 局发布了《技术制图》和《机械制图》国家标准，对 制图做出了一系列统一规定。我国国家标准的代号是 GB，如GB/T 14689-2008。其中，“T”表示该标准 为推荐性国家标准，“14689”是该标准的顺序编 号，“2008”为该标准发布的年号。
尺寸标注
1.基本规则
1）机件的真实大小应以图样上所注的尺寸数值为依据，与 图形的大小及绘图的准确度无关。
2）图样中的尺寸凡以毫米为单位时，不需要标注其计量单 位的代号或名称；如采用其他单位，则必须注明相应的计量 单位的代号或名称。
3）图样中所注的尺寸，为该图样所示机件的最后完工尺 寸，否则应另加说明。
12 40
65 130
简化标题栏的格式和内容
附加符号
对中符号
为了使图样在复制或缩微摄影时准确定位，应在图 纸各边的中点处分别画出对中符号。对中符号用粗实线 绘制，长度是从图纸边界开始伸入图框约5mm。当对中 符号处在标题栏范围内时，则伸入标题栏的部分省略不 画。
附加符号
方向符号 标题栏的方向通常与读图方向一致，如转换其他方
图线在使用时注意的细节问题
图 线
图
间
关 系
正
虚 线 相 切
点 划 线 与 轮 廓 线 相 交
例 误
图线画法
圆弧虚线与直线 虚线相切时，圆弧 虚线应画至相切处， 留空隙后再画直虚 线。
点划线或双点划线 的首末端应是线段，而 不是点（短划）。
点划线一般应超过 轮 廓 线 约 （ 3—5mm) 或 （ 2—3mm) 。 在 较 小 的 图形上绘制点划线有困 难时，可用细实线代替。
字体大小分为:20、14、10、7、5、3.5、2.5、1.8 共八种号数（汉字不小于3.5号）
工程制图—制图的基本规定
字体的大小与书写规则
工程制图中字体 大小应符合标准 一般为宋体或黑 体
字体书写规则包 括字高、笔画粗 细、倾斜角度等
字体大小和书写 规则应符合工程 制图的国家标准
字体大小和书写 规则的正确使用 有助于提高工程 图纸的可读性和 美观度
工程制图的符号与标注
章节副标题
尺寸标注的基本规则
尺寸线应与所标 注的线段平行
图例符号的绘制要求
符号大小应符合 规定不得随意更 改。
符号的绘制应准 确、清晰不得模 糊或变形。
符号的颜色应符 合规定不得随意 更改。
符号的排列应整 齐、有序不得随 意排列。
图例符号的更新与维护
图例符号标准由专业机构制定和发布 定期更新和维护图例符号标准以保证其准确性和一致性 及时发布新版标准并通知相关单位和个人 鼓励使用最新版本的图例符号标准
章节副标题
制图的意义和作用
工程制图是工程技术和绘图学的结合是表达和交流工程技术思想的重要工具。
通过工程制图可以清晰地表达设计的意图、结构和形状等信息是施工、制造和管理等环 节的基础。
工程制图是工程技术人员必须掌握的基本技能之一对于提高工程设计水平、促进工程技 术创新具有重要意义。
在国际工程领域工程制图是通用的语言有助于促进国际间的技术交流和合作。
THEME TEMPLATE
20XX/01/01
工程制图的基 本规定
单击此处添加副标题
汇报人：
目录
CONTENTS
单击添加目录项标题 工程制图的基本概念 工程制图的图纸幅面与格式 工程制图的图线与字体 工程制图的符号与标注 工程制图的图例与符号标准
单击此处添加章节标题
章节副标题
工程制图的基本概念
制图基本规则 制图基本规定
线型
线宽
一般用途
粗
中粗
实线
中
细
粗
中粗
虚线
中
b
主要可见轮廓线
线
0.7b
可见轮廓线
型
0.5b
可见轮廓线、尺寸线、变更云线
及
0.25b
图例填充线、家具线
线
b
见各有关专业制图标准
宽
0.7b
不可见轮廓线
组
0.5b
不可见轮廓线、图例线
合
细
0.25b
图例填充线、家具线
粗 单点长画线 中
b 0.5b
见各有关专业制图标准 见各有关专业制图标准
1∶3、1∶4、1∶6、1∶15、1∶25、1∶40、 1∶60、1∶80、1∶250、1∶300、1∶400、 1∶600、1∶5000、1∶10000、1∶20000、 1∶50000、1∶100000、1∶200000
表1- 6 绘图所采用的比例
1:10
课后小结
01 图幅的大小及图框的尺寸 02 图线的类型及线宽组 03 文字的字体及字高 04 比例
字宽
14
10
7
5
3.5 2.5
3
图样及说明中的汉字，宜采用长仿宋体（矢量字体）或黑体，同一图纸字体
种类不应超过两种。
汉字 按国标规定，图样及说明中的文字，宜用长仿宋字。
长仿宋字的基本笔划
长仿宋字的结构特点
阿拉伯数字的书写笔画
0 1 23 4 5 6 78 9
• 图样中的比例是指图形与实物相应要素的线性尺寸之比。
平面图 • 按比值的大小分原值比例写成1:1、放大比例如2:1、5:1。
1:100
• 建筑物往往用缩小比例绘制工程图样，如 1:100 或 1:50。
线宽
一般用途
粗
中粗
实线
中
细
粗
中粗
虚线
中
b
主要可见轮廓线
线
0.7b
可见轮廓线
型
0.5b
可见轮廓线、尺寸线、变更云线
及
0.25b
图例填充线、家具线
线
b
见各有关专业制图标准
宽
0.7b
不可见轮廓线
组
0.5b
不可见轮廓线、图例线
合
细
0.25b
图例填充线、家具线
粗 单点长画线 中
b 0.5b
见各有关专业制图标准 见各有关专业制图标准
1∶3、1∶4、1∶6、1∶15、1∶25、1∶40、 1∶60、1∶80、1∶250、1∶300、1∶400、 1∶600、1∶5000、1∶10000、1∶20000、 1∶50000、1∶100000、1∶200000
表1- 6 绘图所采用的比例
1:10
课后小结
01 图幅的大小及图框的尺寸 02 图线的类型及线宽组 03 文字的字体及字高 04 比例
字宽
14
10
7
5
3.5 2.5
3
图样及说明中的汉字，宜采用长仿宋体（矢量字体）或黑体，同一图纸字体
种类不应超过两种。
汉字 按国标规定，图样及说明中的文字，宜用长仿宋字。
长仿宋字的基本笔划
长仿宋字的结构特点
阿拉伯数字的书写笔画
0 1 23 4 5 6 78 9
• 图样中的比例是指图形与实物相应要素的线性尺寸之比。
平面图 • 按比值的大小分原值比例写成1:1、放大比例如2:1、5:1。
1:100
• 建筑物往往用缩小比例绘制工程图样，如 1:100 或 1:50。
国家标准有关制图方面的基本规定
当尺寸线位于各种倾斜位置时的数字注写方法如下图。
？所在的30°区域内的尺寸容易引起误会, 因此尽量不要直接注在该区域，如确要标注 可采用引出标注的形式。 3.尺寸注法 1）角度的尺寸标注 标注角度尺寸的尺寸线为一圆弧； 角度的尺寸数字应水平书写。 2）圆的尺寸标注形式 应在尺寸数字前加注直径符号φ， 各种标注形式如图所示。
横平竖直 起落有锋 结构匀称 填满方格
字母和数字
图样中的字母和数字可写成斜体或直体，字母和数字分A 型和B型，B型的笔画比A型宽。 斜体字字头向右倾斜，与水平基准线成75°。 用作指数、分数、极限偏差、注脚的数字及字母的字号一 般应采用小一号字体。 A型大写斜体 ABCDEFGHIJKLMNOPQRSTUVWXYZ

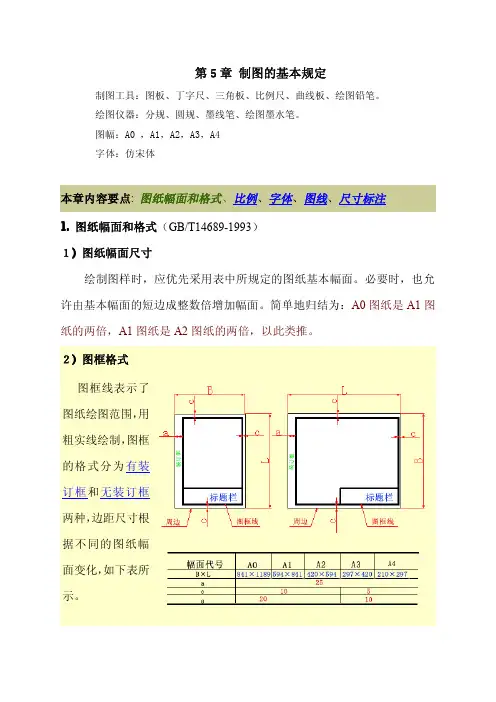

一 、图纸幅面和格式（GB/T14689-1993）
1.图纸幅面
图纸幅面即是图纸的大小，国家标准规定了A0～A4五 种不同的图纸幅面。必要时还可按一定规则加长。 表1-1列出了基本幅面的尺寸。
表1-1 基本幅面尺寸
幅面代号 尺寸B×L 边 框 a b e 20 10 10 A0 841×1189 A1 594×841 A2 420×594 25 5 A3 297×420 A4 210×297
§1-1
国家标准有关制图方面的基本规定
为了规范各项技术工作，便于管理和交流，国家质量监督检疫总局 发布了《技术制图》和《机械制图》等一系列国家标准。对图样的内容、 格式、表达方法等都作了统一规定。作为工程技术人员必须严格遵守这 些规定，树立标准化的概念。
基本常识： 国家标准代号中各字母、数字表示的意义 例如国家标准：图纸幅面和格式（GB/T14689—1993） 标准中 GB —为国(Guo)标(Biao)二字汉语拼音第一个 字母，意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。 1993 —为该标准颁布的年份。
建筑工程制图的基本知识—制图基本规定(建筑制图)
1.1 制图基本规定
名称 虚线与虚线相交 虚线与实线相交
正确
中心线相交
虚线圆与中心线 相交
错误
1.1 制图基本规定
1.1.2图线与比例
二、比例
比例——指图形大小与物体实际大小之比。
图名
常用比例
总平面图 平、剖、立面图 次要平面图 详图
1：500、1：1000、1：2000 1：50、1：100、1：200 1：300、1：400 1：1、1：2、1：5、1：10、1：20、1：25、1：50
图1-1-7
尺寸数字如果没有足够的位置注写时，两边的尺寸可以注写在尺寸界线的外侧，中 间相邻的尺寸可以错开注写，如图1-1-8所示。
图1-1-8
1.1 制图基本规定
1.1.3尺寸标注
二、圆、圆弧及球体的尺寸标注
圆及大于1/2圆的圆弧：应在尺寸数字前加注“φ” ； 小于1/2圆的圆弧：应在尺寸数字前加注“R”
100
尺寸界线 细实线，一般 与被注长度垂直，一端离 开图样轮廓线≮2，另一 端超出尺寸线2~3。图样 轮廓线可作尺寸界线
200
尺寸线 细实线，与被注长度平 行。图样任何图线不能作尺寸线
尺寸数字 一般依其方向 写在靠近尺寸线的上、左 方
尺寸标注——半径
通常情况：半径的尺寸线应 一端从圆心开始，另一端画 箭头指向圆弧。半径数字前 加注半径符号“R”。
一、图幅与图框
1、图幅：图幅绘图时采用的图纸幅面，指图纸尺寸的大小。
幅面代号 B×L
A0 841 ×1189
A1
A2
A3
594 ×841 420 ×594 297 ×420
A4 210 ×297
c
10
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江安职校机电专业部《机械制图》学科教案
授课时间：年月第周星期教学内容（课题）：制图的基本规定
教学目标：
1、掌握制图的基本规定内容。
2、基本规定在制图中的应用。
教学重点：
1、制图的基本规定内容
教学难点：
1、基本规定在制图中的应用。
教学时间安排：课时。
教具：毛坯、刀具、量具、电子教案等等
教法：讲授法等
教学过程
内容
实施过程：
§1-1 图纸幅面和格式
GB/T4457.4-2002的含义:
GB:表示国标；
T4457.4:表示推荐使用的文件号为4457.4；
2002:表示2002年发布使用的。
一、图纸幅面
要采用国家标准规定的幅面尺寸B×L。
二、图框格式和尺寸
1、图框格式
在图纸上必须用粗实线画出图框。
图框有两种格式：不留装订边和留装订边。
同一产品中所以图样均应采用同一种格式。
2、图框尺寸
不留装订边的图纸，其四周边框的宽度相同（均为e）
留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
三、标题栏和明细栏
标题栏一般应位于图纸的右下角。
四、看图方向的规定
为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。
§1-2 比例（GB/T4457.4-2002）
一、术语
比例：图形与其实物相应要素的线性尺寸之比。
1、原值比例比值为1的比例，即1:1；
2、放大比例比值大于1的比例，如2:1等；
3、缩小比例比值小于1的比例，如1:2等。
二、比例系列
三、标注方法
四、选择比例的原则
国家标准规定了图样绘制比例优先选用系列和允许选用比例。
应用绘图比例注意事项
*为了从图样上得到实物大小的真实概念，尽量采用原值比例绘图；
*不论采用哪种比例绘制图样，尺寸数值必须按机件的实际大小确定，与绘图比例无关；
*绘制同一机件的各个视图，原则上应采用相同的比例，并在标题栏的“比例”一栏中填写。
若某个视图需采用不同的比例，则应在该视图的上方标注比例。
§1-3字体（GB/T4457.4-2002）
一、基本要求
1、书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐；
2、字体号数即字体高度（用 h 表示）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20mm，共８种。
如需书写更大的字，其字体高度应按的比率递增。
3、汉字写成长仿宋体字，并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。
汉字高度ｈ不应小于 3.5 ｍｍ，其字宽一般为ｈ／。
4、字母和数字写法有 A 型和 B 型两种。
其中，A 型字体的笔画宽度（ d ）为字高（ h ）的 1/14 ， B 型字体的笔画宽度（ d ）为字高（ h ）的 1/10 。
5、字母和数字可写成斜体或直体。
斜体字字头向右倾斜，与水平基准线成 75 °。
6、用作指数、分数、极限偏差、注角等的数字和字母，一般应采用小一号的字体。
二、字体示例
A型字体：
B型字体：
* 希腊字母字体示例。
A型字体： B型字体：
* 阿拉伯数字字体示例。
A型字体： B型字体：
* 罗马数字字体示例。
B型字体：
* 用作指数、分数、极限偏差、注脚的数字及字母，一般应采用小一号字体。
总结与巩固（小结、考核知识点、作业等）
（巩固练习）
让学生再看一遍绪论部分的内容、让学生练习画边框和标题栏、明细栏，练习书写仿宋体字
（课堂小结）
1、对学好制图的要求
2、希望大家弄清国标所规定的几种图幅和图框格式，以及标题栏和明细栏的画法。
3、通过对图幅比例、字体标准的学习，大家应弄清字体的相关知识，特别要强调的是大家要搞清比例是谁与谁之比，要多加练习。
（作业布置）
1、简述GB/T14689-93的含义。
2、图纸幅面有哪三种。
3、什么叫做比例？比例分为哪三种？
4、国标中对字体有哪些规定？
1-1、1-2、1-3
5、习题集：P
1
§1-4 图线（GB/T4457.4—2002）
一、基本线型（表1-4）
二、图形的尺寸
图线分粗、细两种。
粗线的宽度d可在0.5
2mm之间选择，细线的宽度为b/2。
~~
三、图线的应用（表1-4）
四、图线的画法
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
