建筑设备ppt14几种建筑弱电系统简介

建筑设备ppt14几种建筑弱电系统简介
(1)、感烟探测器。
(2)、感温探测器。
(3)、感光火灾探测器。
(4)、可燃性气体探测器。
建筑设备ppt14几种建筑弱电系统简 介
一、电气消防系统
(1)、感烟探测器：对烟参数响应的火灾探测器。 散光型电感烟探测器。 遮光型电感烟探测器。
建筑设备ppt14几种建筑弱电系统简 介
一、电气消防系统
散光型电感烟探测器
建筑设备ppt14几种建筑弱电系统简 介
一、电气消防系统
遮光型电感烟探测器
建筑设备ppt14几种建筑弱电系统简 介
一、电气消防系统
(2)、感温探测器：对空气温度参数响应的火灾探测器。 按动作原理可分为： 定温式探测器。 差温式探测器。 差定温式探测器。
建筑设备ppt14几种建筑弱电系统简 介
等)和工厂企业、机关、学校、事业单位．为 了便于经营管理和工作联系，一般各自设置 电话总机。
建筑设备ppt14几种建筑弱电系统简 介
四、有线通讯系统
广播音响 广播音响系统包括一般广播、紧急广播和音
乐广播等部分。
建筑设备ppt14几种建筑弱电系统简 介
五、微机管理系统
1、概述 随着现代建筑的高层化、大型化和多功能化。 服务项目不断增加，机电设各种类繁多，技 术性能复杂。 管理工作巳逐渐由计算机管理系统来担任。
电源系统 其他配套器件
建筑设备ppt14几种建筑弱电系统简 介
二、电气保安系统
常用的电气保安系统： 对讲机-电锁门保安系统 可视-对讲-电锁门保安系统 闭路电视监视保安系统 电子保安系统
建筑设备ppt14几种建筑弱电系统简 介
三、共用天线电视系统
1、概述
电视信号以电磁波的形式传播，电视频道的 频率范围为48-958MHz。

建筑设备之几种建筑弱电系统介绍.pptx

建筑设备之几种建筑弱电系统介绍.pptx
(1)、感烟探测器。
(2)、感温探测器。
(3)、感光火灾探测器。
(4)、可燃性气体探测器。
一、电气消防系统
(1)、感烟探测器：对烟参数响应的火灾探测器。 散光型电感烟探测器。
遮光型电感烟探测器。
一、电气消防系统
散光型电感烟探测器
一、电气消防系统
遮光型电感烟探测器
一、电气消防系统
(2)、感温探测器：对空气温度参数响应的火灾探测器。 按动作原理可分为： 定温式探测器。
三、共用天线电视系统
1、概述
电视信号以电磁波的形式传播，电视频道的 频率范围为48-958MHz。
由于电视信号频率高，波长短，由于山峦、 森林、建筑物的吸收和阻挡，遇到障碍物时 电视信号将发生明显的反射，直射波和反射 波的相位差将造成电视接收机的重影。
三、共用天线电视系统
1、概述 在城市，高层建筑越来越多，影响了电视信 号的传播。由于“高楼重影”现象，无法收看高 质量的电视图像。
三、共用天线电视系统
2、共用天线电视系统的组成： 共用天线电 视系统由信 号源设备、 前端设备和 传输分配系 统等部分组 成。
三、共用天线电视系统
信号源设备包括单频道型、分频段型或全频 道型接收天线，卫星电视接收天线，调频广 播FM接收天线，自办节目用的录像机以及摄 像机、话筒、编辑机等。
信号源设备的作用是接收并输出图象及伴音 信号。
一、电气消防系统
2、电气消防系统的组成：
火灾探测报警系统 包括火灾探测器和报警器。 防灾系统 防止火为扩大，引导人员疏散。 灭火系统 控制及灭火的功能。 其他系统。
一、电气消防系统
民用建筑保护等级的划分：
一、电气消防系统
3、火灾探测器：利用各种不同敏感元件探测到 火灾参数，并转变成电信号的传 感器。

建筑弱电系统及智能化课件

建筑弱电系统及智能化课件
火焰中的红外光、紫外光来探测火灾发生 的探测器。感光火灾探测器比感温、感烟 火灾探测器的响应速度快。
• ④ 可燃气体火灾探测器。利用对可燃气
体敏感的元件来探测可燃气体的浓度，当 可燃气体超过限度时则报警。
• ⑤ 复合式火灾探测器。如感烟感温探测
器、感烟感光探测器等。
建筑弱电系统及智能化
➢火灾探测器的选择：
示功能
• ② 对自动喷水灭火系统，泡沫、干
粉灭火系统应有控制、显示功能
• ③对联动控制对象应有控制保证
建筑弱电系统及智能化
五、消防联动控制
• ④应按疏散顺序接通火灾报警装置
和火灾事故广播。
• ⑤消防通信设备，设置固定的对讲
电话； 3．火灾自动报警系统的电源
• ① 火灾自动报警系统应设有主电源
和直流备用电源。
备，其主要电源应当采用消防电源， 备用电源采用蓄电池。
• 除为火灾报警控制器供电外。还为
与系统相关的消防联动控制等供电。
建筑弱电系统及智能化
三、火灾自动报警系统的 分类与功能
• 火灾自动报警系统分为区域报警系
统、集中报警系统和控制中心报警 系统3种基本形式。
区域报警系统 建筑弱电系统及智能化
集中报警系统
感烟火灾探测器、感光火灾探测器、 可燃气体火灾探测器和复合火灾探 测器五种基本类型。
建筑弱电系统及智能化
二、自动报警系统的基本组成
（2）火灾报警装置
• 用以接收、显示和传递火灾报警信
号，并能发出控制信号
• 火灾报警控制器是其中最基本的一
种，是火灾自动报警系统中的核心 组成部分，具备为火灾探测器供电， 接收、显示和传输火灾报警信号， 对自动消防设备发出控制信号。

智能建筑-小区弱电系统PPT71页

智能建筑-小区弱电系统PPT71页
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
ቤተ መጻሕፍቲ ባይዱ
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
71
智能建筑-小区弱电系统
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

§16.1有线电视系统
4.1.1 有线电视系统组成 有线电视从最初的共用天线电视接收系统(MATV)，到有小前端的 共用天线电视系统(CATV)，由于它以有线闭路形式传送电视信号， 不向外界辐射电磁波，所以也被人们称之为闭路电视(CCTV)。 目前，电缆电视(CableTV，也称CATV)在我国也一律称为“有线 电视”，其传输手段也不局限于同轴电缆，现已采用光缆、微波以 及多路微波分配系统(MMDS)。 为了区别于无线电视，人们仍称上述诸传输分配系统为“有线电 视”。
在开路信号较弱时(如60dB)加天线放大器，开路信 号都加频道放大器，以将各个节目放大后送入混合 器。
从卫星或微波接收到 的信号解调成A、V信号，经 过调制器(包括上变频器)调至指定的频道。 混合器有频道混合器(图中的V、U混合器)、频段混 合器(图中的UV混合器)和宽带混合器。
VHF
卫星或微波 FM
第十五章 建筑弱电系统

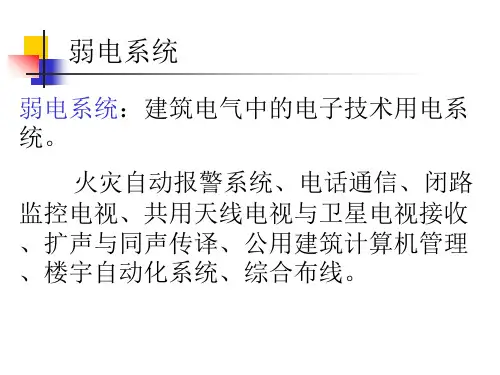

建筑弱电工程是建筑电气工程的重要组成部分。 由于弱电系统的引入，使建筑物的服务功能大大的扩 展，增加了建筑物与外界信息的交换能力。 随着电子学、计算机、激光、光纤通信和各种遥感技 术的发展，建筑弱电技术发展迅速，其范围不断扩展。 智能建筑工程，可以说就是弱电工程的延伸和发展。
为了实现系统的匹配，最后一个分支器输出口应接上75Ω的假 负载。
分配一分支方式适用于以延长放大器为中心分布的用户簇，且 每簇的用户数相差不多，若为二簇，则每一个分配器采用二分 配器，以此类推。
VHF
UHF
VHF
UHF
(a)分支-分支方式
(b)分配-分支方式
图 CATV用户网络分配方式
(3)线路敷设 有线电视线路在用户分配网络部分，多采用 SYKV—75型同轴电缆。 室内采用暗管敷设，但不得与照明线、电力线同线 槽、同出线盒(中间有隔离的除外)、同连接箱安装。
4.1.2 有线电视系统图实例
下图为某高层住宅有线电视系统图，有关的设计说 明如下：
1、有线电视信号采用SYWV-75-9同轴电缆从本小 区有线电视网络引入至底层电视前端箱，要求输入信 号电平为100db左右，如不能满足则应加信号放大器。 二至七层每户通过层分支器引入一路电视信号至家庭 多媒体布线箱，再分配至各出线座，终端信号电平不 得小于64±4db。
有线电视几乎汇集了当代电子技术许多领域的成就， 包括电视、广播、传输、微波、光纤、数字通信、自 动控制、遥控遥测和电子计算机等技术。
人们已经不满足于娱乐性、爱好性节目的传送，而要 求信息交换业务的发展，即不仅可以下传常规节目而 且可以上传用户信息，如视频点播即VOD，为家庭 服务。
1．有线电视系统的基本组成 如图所示，有线电视系统包括天线及前端设备、信 号传输分配网络和用户终端(或用户输出端)。
2．有线电视设备 （1）前端设备 前端的构成多种多样，有共用天线系统，也有大型 有线电视系统。
随着城市有线电视的发展,新建的共用天线系统越来 越少，旧的共用天线系统也逐步并入了有线电视网。
目前，有线电视系统接收节目包括：开路VHF、 UHF，卫星电视节目，开路调频节目，自放录像节 目等。
下图为一种小型前端的设置。
家庭综合布线箱 家庭综合布线箱 家庭综合布线箱 家庭综合布线箱 家庭综合布线箱 家庭综合布线箱
500*450*200
弱电穿线箱
SYWV-75-5 SC15 FC
UHF
天线放大器
录象或自办
频道放大器
解调器
A VA V
AV
V混合器
U混合器 UV混合器
宽带放大器
图 小型前端设置
(2)用户分配网络 下图为常用的两种网络分配方式，其中分支一分支方式最为常 用。
在靠近延长放大器的分支器选用分支损耗大一些的，远离延长 放大器的分支器选用分支损耗小一些的，这样使用户电平保持 一致。
建筑弱电工程是一个复杂的集成系统工程。建筑弱 电是多种技术的集成，是多门学科的综合。
常见的建筑弱电系统有 共用天线电视系统 建筑通讯系统 建筑音响系统 保安监视系统 火灾报警与联动控制系统 建筑物智能化系统等
§15.1 有线电视系统 §15.2 建筑通讯系统 §15.3 建筑音响系统 §15.4 保安监视系统 §15.5 火灾报警与联动控制系统 §15.6 三表出户计量系统 §15.7 建筑物智能化系统 §15.8 综合布线系统
2、除图中注明外，有线电视系统的支线均采用 SYWV-75-5物理发泡聚氯乙烯绝缘同轴
轴电缆穿Φ15焊接钢管沿地和墙暗敷。
3、电视前端箱挂墙明装,距地1米，各层电视分支器置 于层弱电箱内，嵌墙暗装； 终端电视出线插座距 地0.3米，电视系统的放大器，分支器及分配器， 由当地广播电视局根据进户网络电平值进行调整， 选定和安装，调试及开通。 施工时只预埋管线和 箱、盒。
调制
8ch 12ch
天线及视频 设备
前端设备
用户分配系统
四分配器
四分配器 TV
电视机 用户分配系统
传输分配系统
天线是接收空间电视信号的元件。
前端设备主要包括天线放大器、混合器、主干放大 器等，它是CATV系统中最重要的组成部分。 前端设备的主要任务是进行电视信号接收后的处理， 这种处理包括信号放大、混合、频率变换、电平调 整，以及干扰信号成分的滤波等。
天线
前端设备
信号传输分 配网络
用户终端
图 CATV系统组成框图 有线电视系统的详图如下图所示。
图 有线电视系统详图
2ch 13ch
自办节目 FM
天线放大器 频道放大器 2ch
U/V 13ch
调制器
FM
4ch 4ch
自办节目
25ch 68ch
SHF 8ch 12ch
混 合 器
调制器
U/V 解调
U/V 25ch 68ch
从图中可以看出，外部电视电缆穿焊接钢管直径50沿 地面暗敷设进入底层的电视前端箱，通过一个放大均 衡器和一个二分配器，然后分成两条线路，每条线路 均为电视电缆穿焊接钢管直径15mm沿地面暗敷，分 别通向二、三、四层的弱电穿线箱，和五、六、七层 的弱电穿线箱。弱电穿线箱型号为500×450×200。 从每层的弱电穿线箱再引出两条电视电缆，穿焊接钢 管，直径15mm沿地面暗敷至各层的家庭综合布线箱， 向各个用户提供电视信号。
