钻孔灌注桩旁站记录表样本

钻孔灌注桩旁站记录表样本(可以直接使用，可编辑实用优秀文档，欢迎下载）钻孔灌注桩旁站监理记录表备注：每根桩一张旁站监理记录表钻孔灌注桩旁站监理记录表填写方法“桩号”填的是施工单位提供的桩编号“钻机号”填的是钻孔灌注桩桩机的编号“砼等级”与“桩径”填的是当前施工的桩需灌注的砼等级与桩直径“地面标高”填的是施工单位根据施工现场所测的标高“锚固长度”填的是钢筋笼主筋的直径的35倍（就是35D）“桩顶标高”填的是图纸上设计所提供的灌注桩顶部标高“桩底标高”填的是有效桩长的底部标高“孔底标高”填的是施工单位钻孔记录表上记录的实际钻孔深度假设孔底标高为70m；桩机施工所用的钻头（此钻头为三角钻，牙轮钻不减）为1.2m；地面标高为1.5m；桩顶标高为6.5m；沉渣为0.05m；凿除段（加灌长度）为1.5m有效桩长的计算方法：孔底标高70m—0.4m（1.2m*1/3这部分属于无效桩长应减去)—沉渣0.05m+地面标高为1.5m—桩顶标高为6.5m=64.55m理论值：（有效桩长+凿除段）*3.1415*桩半径*桩半径实灌值：理论值*充盈系数（一般为1.15上下）坍落度：一般为18±3cm清孔深：孔深—沉渣厚笼长：（钢筋笼总节数-1）*10D+35D D为钢筋笼主筋直径钻孔灌注桩钻孔记录表桥名：王姚线南门桥墩台号：左边墩桩位编号：1# 设计桩底标高：22.144 平台面标高（基点标准）：39.6 护筒顶标高：39.5 钻孔类型及直径： 1.2M 首节钻头钻杆长度：3.5M监理员：监理工程师：日期：钻孔灌注桩钻孔记录表桥名：王姚线南门桥墩台号：左边墩桩位编号：2# 设计桩底标高：22.144 平台面标高（基点标准）：39.6 护筒顶标高：39.5 钻孔类型及直径： 1.2M 首节钻头钻杆长度：3.5M监理员：监理工程师：日期：钻孔灌注桩钻孔记录表桥名：王姚线南门桥墩台号：左中墩桩位编号：1# 设计桩底标高：18.712 平台面标高（基点标准）：36.5 护筒顶标高：36.4 钻孔类型及直径： 1.2M 首节钻头钻杆长度：3.5M监理员：监理工程师：日期：钻孔灌注桩钻孔记录表桥名：王姚线南门桥墩台号：左中墩桩位编号：2# 设计桩底标高：18.712 平台面标高（基点标准）：36.5 护筒顶标高：36.4 钻孔类型及直径： 1.2M 首节钻头钻杆长度：3.5M监理员：监理工程师：日期：钻孔灌注桩钻孔记录表桥名：王姚线南门桥墩台号：右中墩桩位编号：1# 设计桩底标高：18.7121 平台面标高（基点标准）：36.5 护筒顶标高：36.4 钻孔类型及直径： 1.2M 首节钻头钻杆长度：3.5M监理员：监理工程师：日期：钻孔灌注桩钻孔记录表桥名：王姚线南门桥墩台号：右中墩桩位编号：2# 设计桩底标高：18.712 平台面标高（基点标准）：36.5 护筒顶标高：36.4 钻孔类型及直径： 1.2M 首节钻头钻杆长度：3.5M监理员：监理工程师：日期：钻孔灌注桩钻孔记录表桥名：王姚线南门桥墩台号：右边墩桩位编号：1# 设计桩底标高：22.144 平台面标高（基点标准）：39.6 护筒顶标高：39.5 钻孔类型及直径： 1.2M 首节钻头钻杆长度：3.5M监理员：监理工程师：日期：钻孔灌注桩钻孔记录表桥名：王姚线南门桥墩台号：右边墩桩位编号：2# 设计桩底标高：22.144 平台面标高（基点标准）：39.6 护筒顶标高：39.5 钻孔类型及直径： 1.2M 首节钻头钻杆长度：3.5M监理员：监理工程师：日期：钻孔灌注桩旁站记录表（范例）(2021-06-23 18:06:06)转载▼分类：现场工作标签：钻孔灌注桩注浆持力层钢筋笼坍落度杂谈钻孔灌注桩施工工序较多，每道工序均需监理验收，实测实量的项目也不少，因此，监理见证、旁站的过程按照工序的顺序编制了旁站记录表格，记录表里有按照设计要求填写的数据，也有需现场实测实量的数据，并要求对过程验收进行评价并签字。

旁站11钻孔灌注桩灌注混凝土监理旁站记录模板一：【工程项目名称】旁站11钻孔灌注桩灌注混凝土监理旁站记录1. 项目概况1.1 项目名称：1.2 项目地点：1.3 项目施工单位：1.4 项目监理单位：1.5 旁站人员：1.6 旁站日期：2. 灌注混凝土工程2.1 混凝土配合比：2.2 施工设备：2.3 施工方法：2.4 施工进度：3. 施工现场条件3.1 温度：3.2 湿度：3.3 天气状况：3.4 施工区域：3.5 施工环境：4. 施工过程记录4.1 开始时间：4.2 施工人员：4.3 施工材料准备：4.4 灌注混凝土过程：4.5 灌注混凝土质量控制： 4.6 施工安全措施：4.7 施工问题及解决方案：5. 结果评估5.1 混凝土灌注效果：5.2 施工质量合格情况： 5.3 施工进度满足要求：5.4 施工安全状况：6. 后续工作建议6.1 补充施工措施：6.2 施工质量改进方案：6.3 施工进度调整计划：6.4 安全管理措施补充：【附件】本文档涉及的附件请查阅附件清单。

【法律名词及注释】1. 监理单位：负责对工程施工进行监督、检查、验收的专业机构或个人。

2. 混凝土配合比：指混凝土中水泥、砂、骨料和掺合料等组成部分所占比例的确定。

3. 施工环境：指施工区域周围的自然和人为环境条件。

模板二：【工程项目名称】旁站11钻孔灌注桩灌注混凝土监理旁站记录1. 项目概况1.1 项目名称：1.2 项目地点：1.3 项目施工单位：1.4 项目监理单位：1.5 旁站人员：1.6 旁站日期：2. 施工准备2.1 材料准备：2.2 设备准备：2.3 周边环境评估：2.4 施工人员分工：3. 施工过程记录3.1 灌注混凝土设备：3.2 施工进度计划：3.3 灌注混凝土配合比：3.4 开始灌注混凝土时间：3.5 灌注混凝土的方法和技术要求：3.6 施工中的安全措施：3.7 施工中的质量控制措施：3.8 施工问题及处理措施：4. 施工结果评估4.1 混凝土灌注质量评估：4.2 施工质量合格情况：4.3 施工进度满足要求：4.4 施工安全状况：5. 后续工作建议5.1 对灌注混凝土质量的改进措施：5.2 对施工进度的优化建议：5.3 对安全管理的补充措施：【附件】本文档涉及的附件请查阅附件清单。

钻孔灌注桩旁站记录范本一：钻孔灌注桩旁站记录范本本为钻孔灌注桩旁站记录范本，记录现场施工过程中的各项细节和数据，供参考使用。

一、项目基本信息1.1 项目名称：1.2 项目地点：1.3 施工单位：1.4 监理单位：1.5 施工日期：1.6 孔径/孔深：1.7 灌注混凝土类型：1.8 设备名称及型号：1.9 工作人员：二、工作前准备2.1 施工前检查设备和工具的完好性；2.2 检查施工现场是否符合安全要求，是否有隐患；2.3 准备好所需材料和混凝土；2.4 检查桩基位置标志是否清晰。

三、施工过程记录3.1 检查钻孔灌注桩标高和直径；3.2 开始钻孔前，记录孔口灌浆情况；3.3 钻孔机的钻孔进度记录；3.4 钻孔过程中遇到的岩石或其他障碍物记录；3.5 钻孔到设计孔深时，停止钻孔；3.6 清理钻孔孔口，清除松散土层；3.7 安装套筒和钢筋笼，记录安装情况；3.8 灌注混凝土前，检查和记录钢筋笼的垂直度；3.9 灌注混凝土的过程记录；3.11 钻孔灌注桩完成后，采集孔口灌浆和钻孔水样；3.12 进行钻孔灌注桩成果观测和测试。

四、安全事项记录4.1 工作人员的个人防护措施；4.2 施工现场的安全管控措施；4.3 施工过程中的安全事故记录。

五、附件（根据实际情况进行附件罗列）六、法律名词及注释（根据实际情况进行法律名词及注释罗列）二：钻孔灌注桩旁站记录范本本为钻孔灌注桩旁站记录范本，记录现场施工过程中的各项细节和数据，供参考使用。

一、项目基本信息1.1 项目名称：1.2 项目地点：1.3 施工单位：1.4 监理单位：1.5 施工日期：1.6 孔径/孔深：1.7 灌注混凝土类型：1.8 设备名称及型号：1.9 工作人员：二、工作前准备2.1 施工前检查设备和工具的完好性；2.2 检查施工现场是否符合安全要求，是否有隐患；2.3 准备好所需材料和混凝土；2.4 检查桩基位置标志是否清晰。

三、施工过程记录3.1 检查钻孔灌注桩标高和直径；3.2 开始钻孔前，记录孔口灌浆情况；3.3 钻孔机的钻孔进度记录；3.4 钻孔过程中遇到的岩石或其他障碍物记录；3.5 钻孔到设计孔深时，停止钻孔；3.6 清理钻孔孔口，清除松散土层；3.7 安装套筒和钢筋笼，记录安装情况；3.8 灌注混凝土前，检查和记录钢筋笼的垂直度；3.9 灌注混凝土的过程记录；3.11 钻孔灌注桩完成后，采集孔口灌浆和钻孔水样；3.12 进行钻孔灌注桩成果观测和测试。

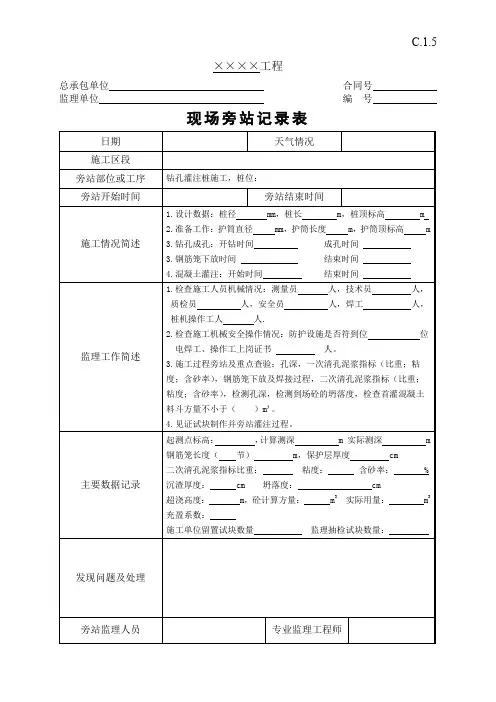

钻孔灌注桩旁站监理记录表
备注：每根桩一张旁站监理记录表
钻孔灌注桩旁站监理记录表填写方法
“桩号”填的是施工单位提供的桩编号
“钻机号”填的是钻孔灌注桩桩机的编号
“砼等级”与“桩径”填的是当前施工的桩需灌注的砼等级与桩直径
“地面标高”填的是施工单位根据施工现场所测的标高
“锚固长度”填的是钢筋笼主筋的直径的35倍（就是35D）
“桩顶标高”填的是图纸上设计所提供的灌注桩顶部标高
“桩底标高”填的是有效桩长的底部标高
“孔底标高”填的是施工单位钻孔记录表上记录的实际钻孔深度
假设孔底标高为70m；桩机施工所用的钻头（此钻头为三角钻，牙轮钻不减）为1.2m；地面标高为1.5m；桩顶标高为6.5m；沉渣为0.05m；凿除段（加灌长度）为1.5m
有效桩长的计算方法：孔底标高70m—0.4m（1.2m*1/3这部分属于无效桩长应减去)—沉渣0.05m+地面标高为1.5m—桩顶标高为6.5m=64.55m
理论值：（有效桩长+凿除段）*3.1415*桩半径*桩半径
实灌值：理论值*充盈系数（一般为1.15上下）
坍落度：一般为18±3cm
清孔深：孔深—沉渣厚
笼长：（钢筋笼总节数-1）*10D+35D D为钢筋笼主筋直径。

钻孔灌注桩旁站记录表（范例）
(2010-06-23 18:06:06)
转载▼
标签：
钻孔灌注桩
注浆
持力层
钢筋笼
坍落度
杂谈
分类：现场工作
钻孔灌注桩施工工序较多，每道工序均需监理验收，实测实量的项目也不少，因此，监理见证、旁站的过程按照工序的顺序编制了旁站记录表格，记录表里有按照设计要求填写的数据，也有需现场实测实量的数据，并要求对过程验收进行评价并签字。

本工程还有桩端注浆，因此将注浆工序也编列其中。

以下是本项目运用的旁站监理记录表的实例范本：
钻孔灌注桩监理检查记录表
工程名称：杭州来福士广场地下工程设计桩径：Φ600编号：129
准备工作桩号：K611钻机编号：3#签名护筒标高：-0.50 m就位情况：符合要求
钻具总长：46.23 m桩顶标高：-16.65 m
设计桩长：25.4 m桩底标高：42.05 m
机高： 1.2 m理论机余：3.48 m
钻开钻时间：6月13日5：30结束时间：6月13日13：00签名。

钻孔灌注桩监理检查记录表工程名称：杭州来福士广场地下工程设计桩径：Φ600 编号：129余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目施工放样现场记录表承包人：浙江省宏途交通建设有限公司合同号：02 合同监理单位：杭州公路工程监理咨询公司编号：浙路（JS）101浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目基础（钻孔灌注桩）工程现场质量检验报告单（二）承包人：浙江省宏途交通建设有限公司合同号：02合同监理单位：杭州公路工程监理咨询公司工程编号：浙路（ZJ）813浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目钢筋和预应力筋加工、安装及张拉工程现场质量检验报告单（一）（钢筋安装）承包人：浙江宏途交通建设有限公司合同号：02合同监理单位：杭州公路工程监理咨询公司工程编号：浙路（ZJ）注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目桩基础回旋钻孔原始记录（一）承包人：浙江省宏途交通建设有限公司监理单位：杭州公路工程监理咨询公司合同号：02合同质检员：施工负责人：施工员：现场监理：浙江省交通厅工程质量监督站桩基础回旋钻孔原始记录（二）承包人：浙江省宏途交通建设有限公司监理单位：杭州公路工程监理咨询公司合同号：02合同质检员：施工负责人：施工员：现场监理：浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目钻（挖）孔桩终孔后灌注前检查记录承包人：浙江宏途交通建设有限公司合同号：02合同浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目桩基钢筋笼施工原始记录承包人：浙江省宏途交通建设有限公司合同号：02合同浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目水泥砼（砂浆）浇筑申请单承包人：浙江省宏途交通建设有限公司合同号：02合同余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目结构物水泥（砂浆）配料通知单承包人：浙江省宏途交通建设有限公司合同号：02合同浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目水下砼灌注原始记录承包单位：浙江省宏途交通建设有限公司监理单位：杭州公路工程监理咨询公司合同号：02合同浙路（JS）610 结构物名称：编号：第页共页质检员：施工负责人：施工员：现场监理：浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目凿桩检查记录承包人：浙江宏途交通建设有限公司合同号：02合同监理单位：杭州公路工程监理咨询公司编号：浙路（JS）注：除一类桩外，经检测桩质量有少量缺陷而不影响使用者，须经设计代表认可。
