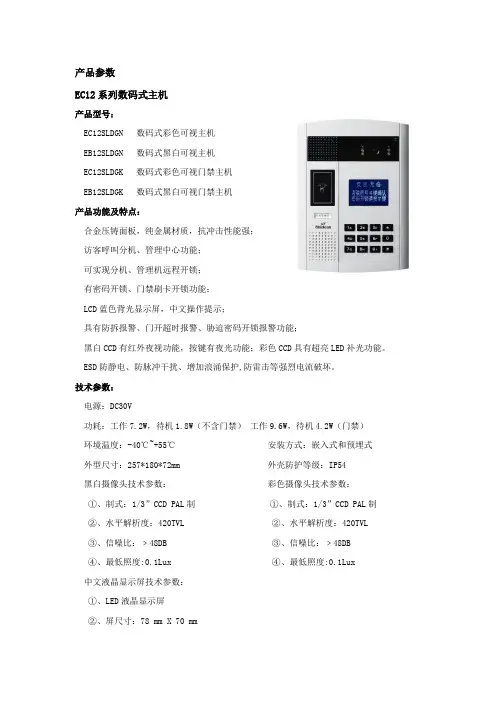

产品参数EC12系列数码式主机产品型号：EC12SLDGN 数码式彩色可视主机EB12SLDGN 数码式黑白可视主机EC12SLDGK 数码式彩色可视门禁主机EB12SLDGK 数码式黑白可视门禁主机产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED补光功能。
ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
技术参数：电源：DC30V功耗：工作7.2W，待机1.8W（不含门禁）工作9.6W，待机4.2W（门禁）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：257*180*72mm 外壳防护等级：IP54黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度:0.1Lux ④、最低照度:0.1Lux中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64EC12 系列直按式主机产品型号：EC12SL26N 直按式彩色可视主机（户型2*6）EB12SL26N 直按式黑白可视主机（户型2*6）EC12SL28K 直按式彩色可视门禁主机（户型2*8）EB12SL28K 直按式黑白可视门禁主机（户型2*8）产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有门禁刷卡开锁功能可选；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED补光功能。
视得安罗格朗D全系列产品技术参数Document number：BGCG-0857-BTDO-0089-2022产品参数EC12系列数码式主机产品型号：EC12SLDGN 数码式彩色可视主机EB12SLDGN 数码式黑白可视主机EC12SLDGK 数码式彩色可视门禁主机EB12SLDGK 数码式黑白可视门禁主机产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。
ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
技术参数：电源：DC30V功耗：工作，待机（不含门禁）工作，待机（门禁）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：257*180*72mm 外壳防护等级：IP54黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度: ④、最低照度:中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64EC12 系列直按式主机产品型号：EC12SL26N 直按式彩色可视主机（户型2*6）EB12SL26N 直按式黑白可视主机（户型2*6）EC12SL28K 直按式彩色可视门禁主机（户型2*8）EB12SL28K 直按式黑白可视门禁主机（户型2*8）产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有门禁刷卡开锁功能可选；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。
视得安罗格朗产品参数C631彩色免提分机功能特性：●黑白价位的彩色分机，超值性价比；●3.5寸的液晶显示屏，图像清晰，逼真；●整体机型小巧玲珑，美观大方；●来自艺术之都意大利设计，国际品质，一脉相承；●动感和美感无须取舍，动态弧度，灵动外形跳脱传统；●现代住宅的优化组合，将给您的家居更添艺术美感和时尚创意。
C100/C101系列5.6、7寸彩色分机功能特性：●显示屏采用节能环保国际先进的LED背光技术;●外壳采用高光高透明度耐磨PMMA材料和优质ABS材料;●按键采用面板操作和多媒体交互的全新电容感应触摸方式，高档耐用;●拥有监视、对讲、开锁、呼叫管理中心、8防区报警等功能;●标配信息发布功能，便利物业直接快速的信息通知;●12首和弦铃声可自由切换，并根据不同呼叫源设置不同铃声，优雅悦耳;●产品内部设计采用矮高度零件，造就超薄机身;●PCB上增加EMC、ESD、浪涌保护功能，性能更可靠，品质更稳定，并符合欧洲产品标准;●零件大多采用SMD类型，性能更稳定，品质更可靠;●THT零件插件面焊盘盖绿油，避免流锡。
C102/C103系列彩色分机功能特性：●显示屏采用节能环保国际先进的LED背光技术;●外壳采用高光高透明度耐磨PMMA材料和优质ABS材料;●按键采用耐用美观且易清洁的亚克力材质，高档实用;●拥有监视、对讲、开锁、呼叫管理中心、8防区报警等功能;●标配信息发布功能，便利物业直接快速的信息通知;●12首和弦铃声可自由切换，并根据不同呼叫源设置不同铃声，优雅悦耳;●产品内部设计采用矮高度零件，造就超薄机身;●PCB上增加EMC、ESD、浪涌保护功能，性能更可靠，品质更稳定，并符合欧洲产品标准;●零件大多采用SMD类型，性能更稳定，品质更可靠;●THT零件插件面焊盘盖绿油，避免流锡。
C106系列彩色分机功能特性：●外壳采用高光高透明度耐磨PMMA材料和优质ABS材料;●采用7寸高档触摸屏操控，界面友好，操作简单;●屏幕采用高档触摸操作方式，界面友好，操作简单;●拥有监视、对讲、开锁、呼叫管理中心、8防区报警等●功能、新增访客图像存储和家庭数码相框功能;●标配信息发布功能，便利物业直接快速的信息通知;●紧急报警快捷按键和一键布防快捷设置;●12首和弦铃声可自由切换，并根据不同呼叫源设置不同铃声，优雅悦耳;●产品内部设计采用矮高度零件，造就超薄机身;●PCB上增加EMC、ESD、浪涌保护功能，性能更可靠，品质更稳定，并符合欧洲产品标准；●零件大多采用SMD类型，性能更稳定，品质更可靠;●THT零件插件面焊盘盖绿油，避免流锡。
Legrand 楼宇对讲数字系统文字方案深圳市视得安罗格朗电子股份有限公司目录第一章、数字系统需求分析 (3)一、需求概述 (3)二、高值的经济效益 (3)三、优质的社会效益 (4)第二章．LEGRAND数字系统介绍 (5)一、系统概述 (5)二、系统组成及功能 (5)第三章、项目设计需求分析 (14)一、项目系统需求 (14)二、项目系统设计构思 (15)三、项目系统设计原则 (15)四、项目系统设计标准 (16)五、项目系统设计图例 (17)六、系统配置清单 (19)第四章、主要设备介绍 (21)一、产品介绍 (21)二、面框介绍 (23)第五章．产品售后服务承诺 (24)一、维保简介 (24)二、承诺范围 (24)三、服务承诺及方法 (24)四、标准化技术支持服务 (24)五、售后维修承诺及方法 (25)第一章、数字系统需求分析一、需求概述进入21世纪，人们的“衣食住行”水平日益提高，在衣食无忧的今天，居住环境的优劣成为了衡量生活水平的又一重要标准。
如今，除了住宅小区的地理位置、交通绿化、周边环境以及房屋结构等因素是买房人所考虑的决定要素外，小区的智能化水平，已经提升为买房人决定的重要依据了。
智能小区经过多年的实际应用，已经有了长足的发展，仅仅提供安全保障的智能小区系统已经很难满足人们对于安全、方便、智能化等方面的需要。
随着全球信息化时代的不断升温，人们的生活方式、工作习惯也开始悄然飞跃，人们对千百年来赖以生存的住宅，提出了智能化与人性化的要求，利用现代信息技术，住户可以做到足不出户，享受更多精彩丰富的信息化生活，诸如网上购物、炒股、远程教学、医疗、家庭娱乐等。
然而如何才能让你的家真正实现智能化呢？为此，视得安罗格朗专门推出了数字对讲及智能家居系统的整体解决方案。
视得安罗格朗数字对讲系统不仅具有传统的居住功能，而且不再是被动的，是具有能动性智能化的工具，提供全方位的信息交换功能，优化我们的生活方式和居住环境，帮助我们有效地安排时间，节约各种能源，提供优质、高效、舒适、安全的生活空间……二、高值的经济效益取得良好的经济收益，这是任何一个房产商投资开发一个小区或者一个楼盘的根本出发点，也是其最大的压力所在。
产品参数EC12系列数码式主机产品型号：EC12SLDGN 数码式彩色可视主机EB12SLDGN 数码式黑白可视主机EC12SLDGK 数码式彩色可视门禁主机EB12SLDGK 数码式黑白可视门禁主机产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。
ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
技术参数：电源：DC30V功耗：工作，待机（不含门禁）工作，待机（门禁）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：257*180*72mm 外壳防护等级：IP54黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度: ④、最低照度:中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64EC12 系列直按式主机产品型号：EC12SL26N 直按式彩色可视主机（户型2*6）EB12SL26N 直按式黑白可视主机（户型2*6）EC12SL28K 直按式彩色可视门禁主机（户型2*8）EB12SL28K 直按式黑白可视门禁主机（户型2*8）产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有门禁刷卡开锁功能可选；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。
ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
技术参数：电源：DC30V功耗：工作7W，待机（不含门禁）工作，待机（门禁）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：257*180*72mm 外壳防护等级：IP54黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度: ④、最低照度:中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64EC17系列数码式主机产品型号：EC17SL(GS)DGN 数码式彩色可视主机,银色(灰色)外观EB17SL(GS)DGN 数码式黑白可视主机,银色(灰色)外观EC17SL(GS)DGK 数码式彩色可视门禁主机,银色(灰色)外观EB17SL(GS)DGK 数码式黑白可视门禁主机,银色(灰色)外观产品功能及特点：合金压铸面板，外观豪华典雅；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。
ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
技术参数：电源：DC30V功耗：工作，待机（不含门禁）工作，待机（门禁）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：325*125* 外壳防护等级：IP54 黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度: ④、最低照度:中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64EC17系列直按式主机产品型号：EC17SL(GS)26N 直按式彩色可视主机（户型2*6）,银色(灰色)外观EB17SL(GS)26N 直按式黑白可视主机（户型2*6）,银色(灰色)外观EC17SL(GS)28K 直按式彩色可视门禁主机（户型4*8）,银色(灰色)外观EB17SL(GS)28K 直按式黑白可视门禁主机（户型4*8）,银色(灰色)外观产品功能及特点：合金压铸面板，外观豪华典雅；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。
ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
技术参数：电源：DC30V功耗：工作，待机（不含门禁）工作，待机（含门禁）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：325*125* 外壳防护等级：IP54 黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度: ④、最低照度:中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64EC20系列数码式主机产品型号：EC20SLDGN 数码式彩色可视主机，不锈钢面板EB20SLDGK 数码式黑白可视门禁主机，不锈钢面板EC20SLDGNA 数码式彩色可视，铝制面板EB20SLDGKA 数码式黑白可视门禁主机，铝制面板产品功能及特点：不锈钢（铝合金面板），外观豪华典雅；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文语音操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；摄像头可遥控转动（C121WHG系列室内分机可遥控此主机摄像头转动）；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。
ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
技术参数：电源：DC30V功耗：工作，待机（不含门禁）工作，待机（含门禁）工作，待机（带电机）工作12W，待机（带电机）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：325*180* 外壳防护等级：IP54 黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度: ④、最低照度:中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 646）、EC20系列立式数码式主机产品型号：EC20SLDGN（H）数码式彩色可视主机,不锈钢面板EB20SLDGK（H）数码式黑白可视门禁主机,不锈钢面板EC20SLDGN（HS）数码式彩色可视主机,不锈钢面板EB20SLDGK（HS）数码式黑白可视门禁主机,不锈钢面板EC20SLDGN（AH）数码式彩色可视主机,铝制面板EB20SLDGK（AH）数码式黑白可视主机,铝制面板EC20SLDGN（AHS）数码式彩色可视门禁主机,铝制面板EB20SLDGK（AHS）数码式黑白可视门禁主机,铝制面板产品功能及特点：不锈钢（铝合金面板），外观豪华典雅；有摄像、呼叫、对讲、开锁等功能；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；摄像头可遥控转动（C121WHG系列室内分机可遥控此主机摄像头转动）；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。
ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
技术参数：电源：DC30V功耗：工作，待机（不含门禁）工作，待机（含门禁）工作，待机（带电机）工作12W，待机（带电机）环境温度：-40℃~+55℃安装方式：嵌入式、台式和预埋式外型尺寸：300*420* 外壳防护等级：IP54 黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度: ④、最低照度:中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64别墅类门口机EC15系列别墅门口机产品型号：EC15SL11N 彩色别墅门口机EB15SL11N 黑白别墅门口机产品功能及特点：锌合金面板，外观豪华典雅；触压式按键调试，性能稳定；呼叫室内分机，实现二次确认；ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。
技术参数：电源：DC12V功耗：工作3W，待机0W环境温度：-40℃~+55℃安装方式：壁挂式外型尺寸：141*108*30mm 外壳防护等级：IP54黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度: ④、最低照度:EC16系列别墅门口机产品型号：EC16SL11K 别墅门口机，具有门禁接口，不锈钢面板EC16SL11KA 别墅门口机，具有门禁接口，铝制面板产品功能及特点：不锈钢面板，外观豪华典雅；触压式按键调试，性能稳定；呼叫室内分机，实现二次确认；有门禁刷卡开锁功能；ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。
黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED补光功能。
技术参数：电源：DC12V功耗：工作，待机0W 环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：215*130*44mm 外壳防护等级：IP54彩色摄像头技术参数：①、制式：1/3”CCD PAL制②、水平解析度：420TVL③、信噪比：﹥48DB④、最低照度:非可视分机A9系列室内分机A9WHG 非可视分机，白色A9SLG 非可视分机，科技银色产品功能：呼叫、通话、开锁、呼叫管理中心。
