耐腐耐磨砂浆泵介绍
耐腐耐磨砂浆泵简称（UHB-ZK）,主要用于输送介质温度低于60℃，20-40%含固腐蚀性液体。
在输送含有颗粒液体寿命比氟塑料离心泵更长，由于IHF衬氟离心泵为WB2外置单端面机械密封，5%的硬性颗粒物就会顺坏机械密封面导致漏液，含固颗粒物高首先砂浆泵。
结构特点：砂浆泵由泵体、泵盖、密封圈、轴套、水封盒、泵轴、支架等主要零部件组成。
优点：能适用各种不同工况条件
1、泵体、叶轮、后盖为钢衬超高分子量聚乙烯、衬里厚度8-15mm，具有衬塑专利，二次回炉，恒温退火。
结构稳定，不易开裂、使用更久；
2、密封形式多样化，根据不同现况选着相应的密封形式（污泥：K型动力密封加冷却水）；
3、超高分子聚乙烯，耐磨性能优良同时具有耐腐蚀特性，
主要用途：化工、钛白粉、矿业、环保、化肥、石油、电力、农药、造纸等行业。

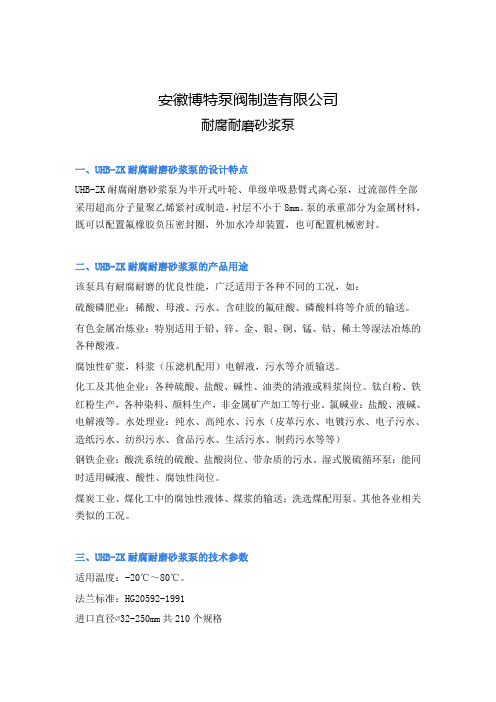

安徽博特泵阀制造有限公司耐腐耐磨砂浆泵一、UHB-ZK耐腐耐磨砂浆泵的设计特点UHB-ZK耐腐耐磨砂浆泵为半开式叶轮、单级单吸悬臂式离心泵，过流部件全部采用超高分子量聚乙烯紧衬或制造，衬层不小于8mm。
泵的承重部分为金属材料，既可以配置氟橡胶负压密封圈，外加水冷却装置，也可配置机械密封。
二、UHB-ZK耐腐耐磨砂浆泵的产品用途该泵具有耐腐耐磨的优良性能，广泛适用于各种不同的工况，如：硫酸磷肥业：稀酸、母液、污水、含硅胶的氟硅酸、磷酸料将等介质的输送。
有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液。
腐蚀性矿浆，料浆（压滤机配用）电解液，污水等介质输送。
化工及其他企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。
钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
氯碱业：盐酸、液碱、电解液等。
水处理业：纯水、高纯水、污水（皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药污水等等）钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
湿式脱硫循环泵：能同时适用碱液、酸性、腐蚀性岗位。
煤炭工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。
其他各业相关类似的工况。
三、UHB-ZK耐腐耐磨砂浆泵的技术参数适用温度：-20℃～80℃。
法兰标准：HG20592-1991进口直径∅32-250mm共210个规格流量范围5-800m3/h任选扬程：最低扬程5m(压力为0.05MPa)，最高扬程80m,(压力为0.8MPa以内)，根据不同规格选定密封形式和结构：B型动力密封和机械密封任选。
四、UHB-ZK耐腐耐磨砂浆泵适用范围该泵过流部件为改性超高分子量聚乙烯，使用特性为耐腐、耐磨。
因此，适用于输送温度80℃以内的腐蚀性和非腐蚀性料浆或清液。
主要适用于输送酸碱类介质，不适用输送强氧化性酸和溶剂类介质。
五、UHB-ZK耐腐耐磨砂浆泵的型号意义UHB-ZK50/20-20UHB:超高分子材料泵 Z:杂质砂浆K:半开式叶轮 50:泵进口直径是50mm20:流量是20m3/h 30:扬程是30m六、UHB-ZK耐腐耐磨砂浆泵型号及参数小功率结构；口径≤200mm规格的产品大功率结构：口径≥250规格的产品。
砂浆泵型号和技术参数表概述砂浆泵是一种常用的建筑施工设备，用于输送砂浆、混凝土和其他混合物。
它由泵体、电动机、输送管道等组成，可以高效地将砂浆输送到需要的位置。
砂浆泵广泛应用于建筑、桥梁、隧道、水利工程等领域。
本文将介绍几种常见的砂浆泵型号及其技术参数，以供参考和选择。
1. 型号1技术参数•泵体材料: 铸铁•电机功率: 7.5 kW•最大输送排量: 10 m³/h•最远水平输送距离: 60 m•最远垂直输送距离: 30 m•输送管道内径: 76 mm•最大颗粒直径: 5 mm•泵头旋转角度: 360°•输送压力: 2.5 MPa•总重量: 400 kg特点•适用于小型建筑施工现场，如家庭装修、地下室防水等。
•体积小巧，便于搬运和操作。
•便携式设计，可以通过两人携带。
•采用高性能电机，具有较高的工作效率和稳定性。
2. 型号2技术参数•泵体材料: 不锈钢•电机功率: 15 kW•最大输送排量: 20 m³/h•最远水平输送距离: 80 m•最远垂直输送距离: 40 m•输送管道内径: 102 mm•最大颗粒直径: 8 mm•泵头旋转角度: 360°•输送压力: 5 MPa•总重量: 800 kg特点•适用于中型建筑施工现场，如小型水泥厂、地坪施工等。
•采用不锈钢材料，具有较高的耐腐蚀性和耐磨性。
•系统稳定，工作效率高，可以满足大部分砂浆输送需求。
•可以实现连续输送和泵送混凝土。
3. 型号3技术参数•泵体材料: 碳钢•电机功率: 22 kW•最大输送排量: 40 m³/h•最远水平输送距离: 120 m•最远垂直输送距离: 60 m•输送管道内径: 127 mm•最大颗粒直径: 12 mm•泵头旋转角度: 360°•输送压力: 8 MPa•总重量: 1200 kg特点•适用于大型建筑施工现场，如高层建筑、大型水利工程等。
•碳钢材料具有较好的强度和耐用性，适合长时间持续工作。
UHB-ZKa型耐腐蚀耐磨泥浆泵操作规程
1. 驾驶前的准备
1.1 从轴承座上的油镜孔检查润滑油位置是否靠近油镜中心线
（太多应放掉一些，太少应加上一些）。
1.2 检查电机的旋转方向是否正确，严禁反转。
1.3 用手转动联轴器，应感觉转动匀调，并注意区分泵内是否有
摩擦声或异物滚动等噪声，如有应立即排除，并装好联轴器的防护罩。
2. 开车
2.1 打开吸入管路阀，让液体充满泵内，排净泵内气体。
2.2 关闭排出管路阀门，启动电机（先点动，确认旋转方向正确，然后正式开始）。
2.3 开启排出管路阀门，到所需工作流程的位置。
3. 工作
3.1 泵严禁空转，空转损坏密封；泵长期工作后，密封动环和静
环的端面磨损，间隙增大，要及时调整。
3.2 正常情况下，轴承上的润滑油6个月更换一次。
3.3 在工作中发现有不正常的声音或出现故障，应立即停车检查，待故障排除后才能继续工作。
3.4 当出口阀关闭时，泵的操作称为关闭压力操作，闭压运行时
间要尽可能短，常温介质不超过5分钟，高温介质不超过2分钟。
3.5 保持电机无水，防止电机受潮。
4. 停车
4.1 缓慢关闭排放管道阀门，直至关死为止，停止电机。
4.2 关闭吸入管路阀。

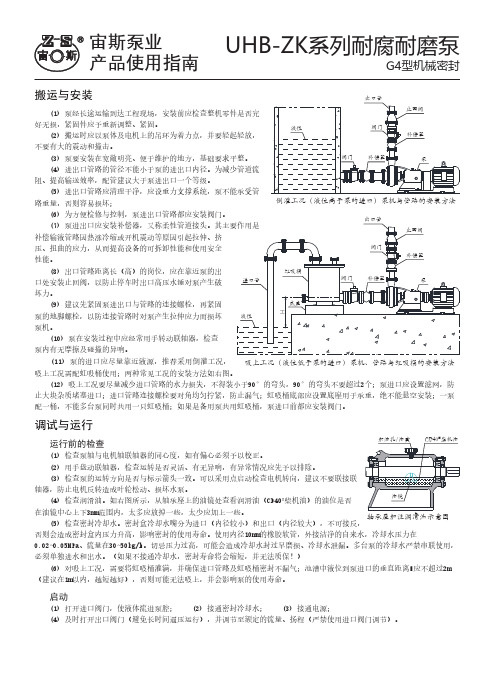

UHB-ZK耐腐耐磨砂浆泵安装使⽤拆装⽅法UHB-ZK耐腐耐磨砂浆泵启动、运⾏、维护及拆装说明：（⼀）启动、运⾏及维护1.1 运⾏前的检查试运⾏前应先⽤⼿盘动联轴器或轴，检查转向是否正确，运转是否灵活，如盘不动或有异常声⾳，应及时检查，检查时先从外部⽤⼿检查联轴器是否⽔平，从轴承座上的油镜孔处查看润滑油的位置是否在油镜的中⼼线附近(太多应放掉⼀些，太少应加上⼀些),边检查边盘动，如果问题依然存在，就要拆泵检查，(拆泵时请参照本说明书上的结构简图和拆装程序)清理异物，并和本⼚联系协商解决⽅法。
1.2 启动步骤a.将泵内灌满液体b.及时打开进⼝阀门(如进⼝阀门为单向⽌回阀，就不需要⼈⼯操作)c.接通电源d.再打开出⼝阀门1.3 运⾏中如有异常声⾳，或有电机发热等不正常情况出现时，也应停机检查，检查⽅法和步骤同11.4 停机a.先关闭出⼝处阀门b.切断电源，并及时关闭进⼝处阀门；(如进⼝阀门为单向⽌回阀，就不需要⼈⼯操作)。
1.5 维护a.轴承座内的润滑油应定期更换，正常情况六个⽉更换⼀次。
b.寒冷季节，停泵后若有结冰现象，应先接通密封处冷却⽔，必要时可加热⽔进去解冻，之后⽤⼿盘动联轴器，直到运转灵活，再按照启动步骤启动。
c.有冷却⽔装置的泵，开车前应先接通冷却⽔，泵正常运⾏时，可继续接通，若条件不允许也可停掉，冷却⽔的流量和压⼒都没有要求，⾃来⽔即可；d.泵在关闭出⼝阀门时的运⾏称为闭压运⾏状态，全塑泵或衬塑泵的闭压运⾏时间应尽可能减短，常温介质以不超过5分种为限，⾼温介质最好不要超过2分种；e.中分泵壳的泵，如进⼝150mm以上的泵，中分⾯处的密封塑料，因热胀冷缩尺⼨有些变化，安装时应先将中分处的连接螺栓拧紧，再连接进⼝管路，以防中分⾯泄漏，此条对北⽅的⽤户尤其重要；f.泵不能承受进出⼝管道的重量，进⼝管路越短越好，泵出⼝到阀门处的垂直⾼度应尽可能短；g.保持电机上没有⽔迹，防⽌电机受潮。
（⼆）UHB-ZK耐腐耐磨砂浆泵拆装程序2.1 不带付叶轮的泵(进⼝直径≤125mm的泵)拆装顺序：a. 松开泵壳9与泵盖1连接螺栓，拆下泵盖。
耐腐耐磨砂浆泵型号定义及安装
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、UHB-ZK耐腐耐磨砂浆泵产品概述：
UHB-ZK耐腐耐磨砂浆泵属悬臂式单级单吸离心泵采用钢衬超高分子量聚乙烯制成,该材料是目前国际上新一代耐腐
耐磨工程塑料；污水泵具有强大的耐腐蚀性和卓绝的耐磨性能。
该泵广泛适用于温度在100度以下，含固量(硬质软质颗
粒不限)不超过40%的任意浓度的酸、碱、盐强氧化剂、有机溶剂等介质的输送．
二、UHB-ZK耐腐耐磨砂浆泵设计特点:
UHB-ZK耐腐耐磨砂浆泵系列产品专为输送具有一定腐蚀性且含有细颗粒或有结晶的介质而设计，采用钢衬超高分子
量聚乙稀模压成型工艺制造，具有优异的耐腐蚀性和卓越的耐磨性能，结构设计为悬臂前开式，叶轮为半开式（无前盖板），增强了流道内的通过性，使介质中的颗粒及杂质很快通过泵腔而不会堵塞，轴封为K型氟橡胶密封环外带冷却水套，兼顾了耐腐与耐磨的双重要求。
污水提升泵此系列产品在金属冶炼、钛白粉、精细化工、化肥等行业深受用户好评。
另外可跟据客户特殊耐腐或耐温
要求采用氟塑料内衬，还可定做特殊流量、扬程的非标型号。
三、UHB-ZK耐腐耐磨砂浆泵型号定义：
四、UHB-ZK耐腐耐磨砂浆泵使用及维护：
拆卸与装配：
1、砂浆泵试运转前应先用手盘动联轴器，检查转动是否灵活，转向师否正确。
2、打开进口阀供给液源，若没有液注高度时，必须先将泵内灌满液体。
3、接通轴冷却水。
4、启动电机使泵运转，并及时打开出口阀门。
5、停机时，先关闭出口阀门，再切断电源，停止供应密封处的冷却水。
维护与保养：
1、经常检查泵和电机的升温情况，定期更换轴承座机内的润滑油（脂），更换易损零件。
2、长期停机不用时，应清洗泵内流道，并切断电源，冬季注意防冻。
3、保持泵体清洁防止电机受潮。
4、严禁空转或反转。
