基于DCT的图像压缩及Matlab实现

实验三基于DCT的数字图像压缩及Matlab实现兰州大学信息学院08级通信工程一班赵军伟一、课程设计的目的和要求等内容实验目的:掌握基于DCT变换的图像压缩的基本原理及其实现步骤；通过使用MATLAB，对同一幅原始图像进行压缩，进一步掌握DCT和图像压缩。

实验要求：1、学生在实验操作过程中自己动手独立完成，2人为1组。

2、上机过程中由指导老师检查结果后方可做其他内容。

3、完成实验报告：按照实验的每个题目的具体要求完成二、基本原理或方法（一）图像压缩基本原理图像数据压缩的目的是在满足一定图像质量的条件下，用尽可能少的比特数来表示原始图像，以提高图像传输的效率和减少图像存储的容量，在信息论中称为信源编码。

图像压缩是通过删除图像数据中冗余的或者不必要的部分来减小图像数据量的技术，压缩过程就是编码过程，解压缩过程就是解码过程。

压缩技术分为无损压缩和有损压缩两大类，前者在解码时可以精确地恢复原图像，没有任何损失；后者在解码时只能近似原图像，不能无失真地恢复原图像。

假设有一个无记忆的信源,它产生的消息为{ai},1≤i≤N,其出现的概率是已知的,记为P(ai)。

则其信息量定义为:由此可见一个消息出现的可能性越小，其信息量就越多，其出现对信息的贡献量越大，反之亦然。

信源的平均信息量称为“熵”（entropy），可以表示为：对上式取以2为底的对数时，单位为比特（bits）：根据香农（Shannon）无噪声编码定理，对于熵为H的信号源，对其进行无失真编码所可能达到的最低比特数为，这里为一任意小的正数，因此可能达到的最大压缩比为：其中B是原始图像的平均比特率。

在图像压缩中，压缩比是一个重要的衡量指标。

可以定义压缩比为：（二）图像压缩的基本模型图像编码包括两个阶段，前一个阶段就是利用预测模型或正交模型对图像信号进行变换；后一个阶段是利用已变换信号的统计特性，对其分配适当的代码来进行编码传输。

编码器与解码器的结构分别如图(a)、(b)。

摘要：基于ＤＣＴ图像压缩编码技术提出了用Ｍａｒｌａｂ实现离散余弦变换的图像压缩方法，该方法具有方法简单、速度快、误差小的优点，免去了大量的矩阵计算，既保证具有较高的压缩比，又保证了较好的图像质量。

关键词：ＤＣＴ；　图像压缩；Ｍａｔｌａｂ中图分类号：TN 919.81文献标识码：B文章编号：1673-5382(2007)02-0058-04白淑岩（烟台职业学院　基础部，山东　烟台　２６４０００）１　引言图像数据的一个显著特点就是信息量大。

组成图像的各像素之间，无论是在行方向还是在列方向上都存在着一定的相关性。

应用某种编码方法提取或者减少这种相关性，就可以达到压缩数据的目的。

从信息论观点看，描述图像信源的数据是由有效信息量和冗余量两部分组成，去除冗余量能够节省图像存储和传输中的开销，同时又不损害图像信源的有效信息量。

保证重构图像的质量。

所谓的图像压缩编码技术就是对要处理的图像源数据按一定的规则进行变换和组合，从而达到以尽可能少的代码（符号）来表示尽可能多的数据信息，目前的编码技术很多，其中应用最广泛的方法之一就是基于离散余弦（ＤＣＴ）的混合编码技术。

ＤＣＴ变换是最小均方误差条件得出的较优的正交变换，已经成为许多图像编码国际标准ＤＣＴ变幻的数字图像压缩技术中的核心。

ＤＣＴ的变换和是余弦函数，计算速度快，有利于图像压缩和其他处理。

２　基于ＤＣＴ的图像压缩编码理论算法２．１　基于ＤＣＴ的图像压缩编码算法表述在编码过程中，首先将输入图像分解为８＊８大小的数据块，然后用正向二维ＤＣＴ把每个块砖变成６４个ＤＣＴ系数值，其中１个数值是直流（ＤＣ）稀疏，即８＊８控与图像子块的平均值，其余的６３个是交流（ＡＣ）稀疏，接下来对ＤＣＴ系数进行量化，最后将变换得到的量化的ＤＣＴ系数进行解码，然后求逆量化把ＤＣＴ系数转化为８＊８样本橡块（使用二维ＤＣＴ反变换），最后将操作完成后的块组合成一个单一的图像，这样就完成了图像的压缩和解压缩过程。

基于DCT变换的图像压缩算法图像处理技术一直是计算机科学的热门领域之一，其中基于DCT变换的图像压缩算法因其高效性和广泛应用而备受关注。

本文将探讨基于DCT变换的图像压缩算法的原理及其在实际应用中的表现。

一、原理概述DCT变换是一种将时域信号转换为频域信号的数学方法，被广泛应用于信号处理和图像压缩中。

在图像处理中，DCT变换被用于将一个N×N的图像块转换为N×N的系数矩阵，其中每个系数表示该图像块在特定空间频率上的响应。

基于DCT变换的图像压缩算法的原理是将图像分为若干个N×N的图像块，然后将每个图像块使用DCT变换转换为系数矩阵。

由于在图像中，高频分量的取值通常较小，而低频分量的取值通常较大，因此使用系数矩阵中的高频分量可以有效地压缩图像数据。

二、实际表现基于DCT变换的图像压缩算法在实际应用中表现良好。

例如，在数字摄像机、移动电话摄像头和医学成像设备中，都广泛采用了基于DCT变换的图像压缩算法。

此外，在图像传输和存储中，也经常使用基于DCT变换的图像压缩算法。

在实际应用中，基于DCT变换的图像压缩算法的主要优点是压缩比高、压缩速度快、重建质量好。

此外，基于DCT变换的图像压缩算法还可以进行可逆压缩和不可逆压缩，具有高容错性和灵活性。

三、应用举例在数字摄像机中，基于DCT变换的图像压缩算法被广泛传播和应用。

数字摄像机通常具有高分辨率和高帧速率的优点，但其生产成本较高。

因此，数字摄像机厂家采用基于DCT变换的图像压缩算法，以在不降低图像质量的情况下降低数据传输量。

在移动电话摄像头中，基于DCT变换的图像压缩算法同样被广泛采用。

由于移动电话摄像头的处理能力和存储能力较低，因此使用基于DCT变换的图像压缩算法有助于节省存储空间和传输带宽。

在医学成像设备中，基于DCT变换的图像压缩算法同样得到了广泛应用。

医学成像设备拍摄出的图像质量要求较高，因此使用基于DCT变换的图像压缩算法可以保证图像质量，同时降低数据传输量。

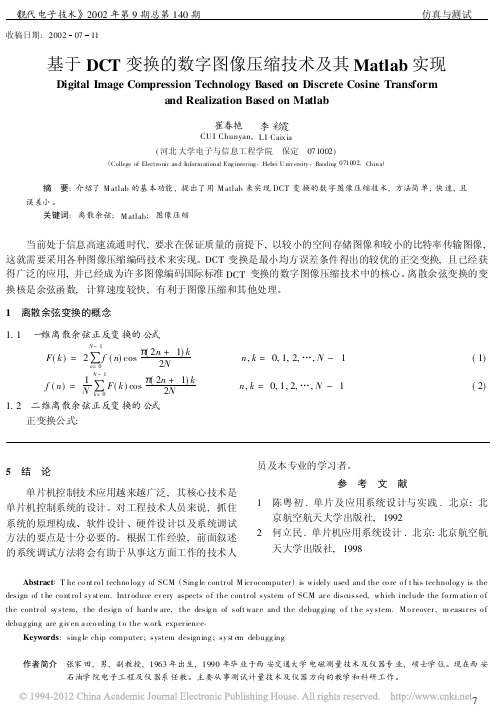

收稿日期:20020711基于DCT 变换的数字图像压缩技术及其Matlab 实现Digital Image Compression Technology Based on Discrete Cosine Transformand Realization Based on Matlab崔春艳CU I Chunyan,李彩霞L I Caix ia(河北大学电子与信息工程学院　保定　071002)(College of Elect ro nic and Inform ational Eng ineering ,Hebei U niv ersity ,Baoding 071002,China )摘　要:介绍了M atlab 的基本功能,提出了用M atlab 来实现DCT 变换的数字图像压缩技术,方法简单,快速,且误差小。

关键词:离散余弦;M atlab ;图像压缩当前处于信息高速流通时代,要求在保证质量的前提下,以较小的空间存储图像和较小的比特率传输图像,这就需要采用各种图像压缩编码技术来实现。

DCT 变换是最小均方误差条件得出的较优的正交变换,且已经获得广泛的应用,并已经成为许多图像编码国际标准DCT 变换的数字图像压缩技术中的核心。

离散余弦变换的变换核是余弦函数,计算速度较快,有利于图像压缩和其他处理。

1　离散余弦变换的概念1.1　一维离散余弦正反变换的公式 F (k )=2∑N -1n =0f (n )cos P (2n +1)k 2N n ,k =0,1,2,…,N -1(1) f (n )=1N ∑N -1k =0F (k )cos P (2n +1)k 2N n ,k =0,1,2,…,N -1(2)1.2　二维离散余弦正反变换的公式正变换公式:5　结　论单片机控制技术应用越来越广泛,其核心技术是单片机控制系统的设计。

对工程技术人员来说,抓住系统的原理构成、软件设计、硬件设计以及系统调试方法的要点是十分必要的。

院（系、所）信息与机电学院专业通信与信息系统考试科目数字压缩第三学期研究生姓名张鹏学号*********摘要图像压缩是关于用最少的数据量来表示尽可能多的原图像的信息的一个过程。

对于图像来说，如果需要进行快速或实时传输以及大量存储，就需要对图像数据进行压缩，如果图像数据压缩后再传输，就可以传输更多的图像信息，也就可以增加通信的能力。

变换编码是把图像中的各个像素从一种空间变换到另一种空间．然后针对变换后的信号进行量化与编码操作的一种图象压缩编码技术。

本文提出了基于DCT变换的图像压缩编码算法进行研究，并用MATLAB进行实验仿真，重点介绍了压缩编码的具体过程和方法 ,详细介绍了编码中DCT变换、量化、熵编码等模块的原理和数学推导以及各模块的功能分析，基于DCT 变换的图像压缩方法简单、方便,既能保证有较高的压缩比，又能保证有较好的图像质量，应用MATLAB仿真出来的结果较好的反应了其编码算法原理。

关键词：图像压缩 DCT变换 MATLABAbstractˎ̥Image compression is a process about the least amount of data to show the original image information as much as possible. For images, if the requirement of high-speed and real-time transmission and a large amount of storage, we need to compress the image data, if the image data compression and transmission, can transmit more information of the image, also can increase the ability of communication. Transform coding is that each pixel in the image from a space to another space. Coding an image and then quantization and coding operation according to the transformed signal.This paper puts forward DCT transform for image compression coding algorithm based on study, and experimental simulation using MATLAB, focuses on process and compression coding method, a detailed analysis of principle and mathematical derivation of the DCT transform coding, quantization, entropy coding module and the function of each module, DCT transform for image the compression method is simple, convenient and based on, which can ensure a higher compression ratio, but also ensure a better image quality, the application of MATLAB simulation results reflect the coding algorithm.Key word：Image compression DCT transform MATLAB基于DCT变换的图像压缩及matlab仿真一．图像压缩编码的概念压缩的理论基础是信息论，从信息论的角度来看，压缩就是去掉信息中的冗余，即保留不确定的信息，去掉确定的信息(可推知的)，也就是用一种更接近信息本质的描述来代替原有冗余的描述。

基于DCT 变换的图象压缩技术的Matlab 实现一、背景图象的离散余弦变换具有把高度相关数据能量集中的趋势，因此广泛用于图象压缩。

下面使用二维离散余弦变换进行图象压缩。

利用离散余弦变换进行图象压缩，首先要将输入图象分解为88⨯或1616⨯的块，然后对每个块进行二维离散余弦变换，最后将变换得到的DCT 系数进行编码和传送，解码时对每个88⨯或1616⨯的图象块进行二维DCT 反变换，最后将反变换后的块组合成一幅图象。

对于通常的图象来说，大多数的DCT 系数的值非常接近于0。

如果舍弃这些接近于0的DCT 系数值，在重构图象时并不会带来画面质量的显著下降。

所以，利用DCT 进行图象压缩可以节约大量的存贮空间。

压缩应该在最合理的近似原图象的情况下使用最少的系数，使用系数的多少也决定了压缩比的大小。

源程序：Sig1=imread('qq.bmp');Sig=rgb2gray(Sig1);rat=1/4;Sig=double(Sig)/255;[a,b]=size(Sig);figure(1);imshow(Sig);T=dctmtx(8);DCTcoe=blkproc(Sig,[8 8],'P1*x*P2',T,T'); coeVar=im2col(DCTcoe,[8 8],'distinct');coe=coeVar;[Y,Ind]=sort(coeVar);[m,n]=size(coeVar);%Snum=64-64*rat;for i=1:ncoe(Ind(1:Snum),i)=0;endB2=col2im(coe,[8 8],[a b],'distinct');I2=blkproc(B2,[8 8],'P1*x*P2',T',T);% figure(4);imshow(I2);二、实验内容1、调试上述程序，将运行结果显示如下。

实验五基于DCT的数字图像压缩及Matlab实现实验报告一．实验目的1.了解DCT以及基于DCT的图片压缩的方法和步骤；2.学会图片压缩的方法二．实验仪器PC机（安装Windows98、Windows2000或者Windows XP或以上），Matlab软件。

三．实验原理（1）DCT的定义DCT变换利用傅立叶变换的性质，采用图像边界褶翻将图像变换为偶函数形式，然后对图像进行二维傅立叶变换，变换后仅包含余弦项，所以称之为离散余弦变换。

（2）DCT和图像压缩DCT编码属于正交变换编码方式，用于去除图像数据的空间冗余。

变换编码就是将图像光强矩阵(时域信号)变换到系数空间(频域信号)上进行处理的方法。

在空间上具有强相关的信号，反映在频域上是在某些特定的区域内能量常常被集中在一起，或者是系数矩阵的分布具有某些规律。

我们可以利用这些规律在频域上减少量化比特数，达到压缩的目的。

图像经DCT变换以后，DCT系数之间的相关性已经很小，而且大部分能量集中在少数的系数上，因此，DCT变换在图像压缩中非常有用，是有损图像压缩国际标准JPEG的核心。

从原理上讲可以对整幅图像进行DCT变换，但由于图像各部位上细节的丰富程度不同，这种整体处理的方式效果不好。

为此，发送者首先将输入图像分解为8×8或16×16的块，然后再对每个图像块进行二维DCT变换，接着再对DCT系数进行量化、编码和传输；接收者通过对量化的DCT系数进行解码，并对每个图像块进行的二维DCT反变换，最后将操作完成后所有的块拼接起来构成一幅单一的图像。

对于一般的图像而言，大多数DCT系数值都接近于0，可以去掉这些系数而不会对重建图像的质量产生重大影响。

因此，利用DCT进行图像压缩确实可以节约大量的存储空间。

DCT变换的特点是变换后图像大部分能量集中在左上角，因为左上放映原图像低频部分数据，右下反映原图像高频部分数据。

而图像的能量通常集中在低频部分。
