MR优化方案
- 格式:doc
- 大小:318.50 KB
- 文档页数:3

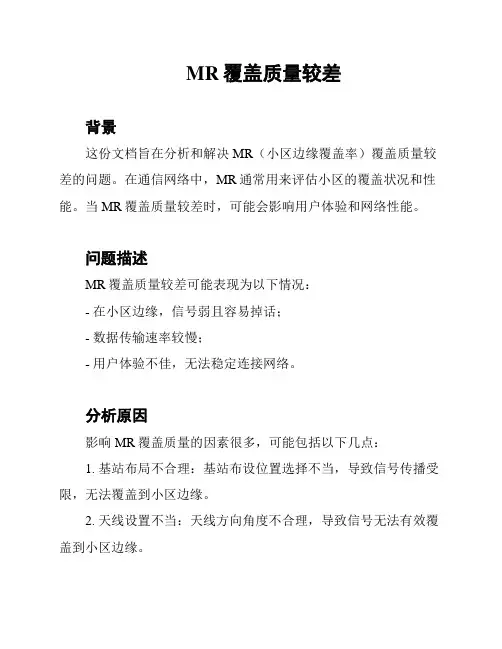

MR覆盖质量较差背景这份文档旨在分析和解决MR(小区边缘覆盖率)覆盖质量较差的问题。
在通信网络中,MR通常用来评估小区的覆盖状况和性能。
当MR覆盖质量较差时,可能会影响用户体验和网络性能。
问题描述MR覆盖质量较差可能表现为以下情况:- 在小区边缘,信号弱且容易掉话;- 数据传输速率较慢;- 用户体验不佳,无法稳定连接网络。
分析原因影响MR覆盖质量的因素很多,可能包括以下几点:1. 基站布局不合理:基站布设位置选择不当,导致信号传播受限,无法覆盖到小区边缘。
2. 天线设置不当:天线方向角度不合理,导致信号无法有效覆盖到小区边缘。
3. 基站功率调整不当:基站功率设置不合适,导致信号强度不够,无法覆盖到小区边缘。
4. 建筑物遮挡:周围高建筑物、树木等障碍物遮挡信号,影响覆盖质量。
5. 信号干扰:周围电磁设备、其他无线信号源干扰造成信号质量较差。
解决方案针对上述问题,我们可以采取以下措施改善MR覆盖质量:1. 优化基站布设:合理选择基站位置,确保信号能够覆盖到小区边缘。
2. 调整天线角度:根据实际情况调整天线方向角度,提高信号覆盖范围。
3. 合理调整基站功率:根据小区情况和需求,适当调整基站功率,保证信号强度到达小区边缘。
4. 减少遮挡物:移除或减少建筑物、树木等可能遮挡信号的物体。
5. 优化信号源布置:合理布置设备、减少信号干扰。
以上是改善MR覆盖质量的一些建议措施,具体实施时需要根据实际情况进行分析和调整,以提升覆盖质量和用户体验。
结论对于MR覆盖质量较差的问题,我们需要全面分析原因并采取相应措施进行解决。
通过优化基站布设、调整天线角度和功率、减少遮挡物以及优化信号源布置,我们可以提升MR覆盖质量,改善用户体验和网络性能。

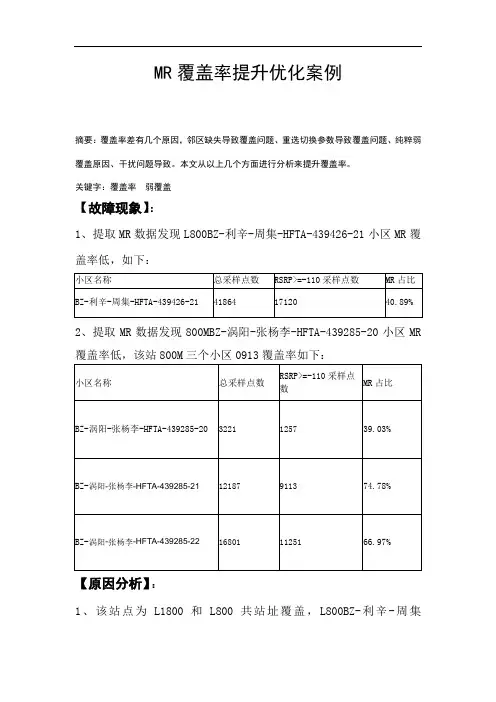

MR覆盖率提升优化案例摘要:覆盖率差有几个原因,邻区缺失导致覆盖问题、重选切换参数导致覆盖问题、纯粹弱覆盖原因、干扰问题导致。
本文从以上几个方面进行分析来提升覆盖率。
关键字:覆盖率弱覆盖【故障现象】:1、提取MR数据发现L800BZ-利辛-周集-HFTA-439426-21小区MR覆盖率低,如下:2、提取MR数据发现800MBZ-涡阳-张杨李-HFTA-439285-20小区MR 覆盖率低,该站800M三个小区0913覆盖率如下:【原因分析】:1、该站点为L1800和L800共站址覆盖,L800BZ-利辛-周集-HFTA-439426-21小区MR的覆盖率较低;MR覆盖分析该小区的MR差点分布在距离本小区2469米左右,由于L800的覆盖范围比L1800的覆盖范围较广,对现网中L800与L1800共站同覆盖的800M小区进行异频测量A1与A2进行调整,可以使L800的MR差点及时切换到同覆盖用户体验更佳的L1800上,从而减少MR差点,并进一步提升用户感知和优化网络结构;该小区位置和MR覆盖如下图。
2、通过MR小区覆盖分析BZ-涡阳-张杨李-HFTA-439285-20主覆盖区域用户较少,现网核查该站800M三个小区方位角为30/120/300,通过谷歌地图核查方位角和电子下倾角,发现方位角、下倾角设置不合理导致弱覆盖现象;该小区位置和MR覆盖如下图。
➢现网核查BZ-涡阳-张杨李-HFTA-439285-20小区的电子下倾角信息【问题处理】:1、调整BZ-利辛-周集-HFTA-439426-21小区的电子下倾角由3度到6度,合理控制覆盖,异频切换参数修改成A1/A2为-75/-80。
2、调整BZ-涡阳-张杨李-HFTA-439285-21小区的方位角由120度调整到150度。
3、调整BZ-涡阳-张杨李-HFTA-439285-22小区的电子下倾角由3度到5度,方位角由300度调整到303度。
4、调整BZ-涡阳-张杨李-HFTA-439285-20小区的电子下倾角由3度到5度,方位角由30度调整到88度。

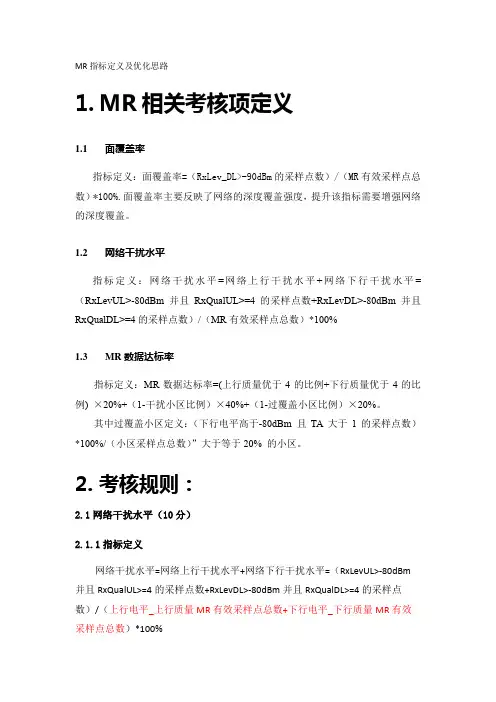

MR指标定义及优化思路1.MR相关考核项定义1.1面覆盖率指标定义:面覆盖率=(RxLev_DL>-90dBm的采样点数)/(MR有效采样点总数)*100%.面覆盖率主要反映了网络的深度覆盖强度,提升该指标需要增强网络的深度覆盖。
1.2网络干扰水平指标定义:网络干扰水平=网络上行干扰水平+网络下行干扰水平=(RxLevUL>-80dBm并且RxQualUL>=4的采样点数+RxLevDL>-80dBm并且RxQualDL>=4的采样点数)/(MR有效采样点总数)*100%1.3MR数据达标率指标定义:MR数据达标率=(上行质量优于4的比例+下行质量优于4的比例) ×20%+(1-干扰小区比例)×40%+(1-过覆盖小区比例)×20%。
其中过覆盖小区定义:(下行电平高于-80dBm 且TA大于1的采样点数)*100%/(小区采样点总数)”大于等于20% 的小区。
2.考核规则:2.1网络干扰水平(10分)2.1.1指标定义网络干扰水平=网络上行干扰水平+网络下行干扰水平=(RxLevUL>-80dBm 并且RxQualUL>=4的采样点数+RxLevDL>-80dBm并且RxQualDL>=4的采样点数)/(上行电平_上行质量MR有效采样点总数+下行电平_下行质量MR有效采样点总数)*100%2.1.2考核时间选择按月评估。
每月每周选取工作日的实际忙时数据进行评估,实际忙时指一天24 小时中各BSC语音话务量与数据等效话务量之和最大的时段。
2.1.3计分规则满分为10分。
网络干扰水平高于5%时计0分,小于等于5%时的得分计算公式为:(5-指标值)*10/5。
2.2GSM网MR数据达标率(10分)2.2.1指标定义MR数据达标率=(上行质量优于4的比例+下行质量优于4的比例) ×20%+(1-干扰小区比例)×40%+(1-过覆盖小区比例)×20%上行质量优于4的比例:RxQualUL=[0,1,2,3]的采样点数/上行质量MR的csv文件中有效采样点总数*100%;下行质量优于4的比例:RxQualDL=[0,1,2,3]的采样点数/下行质量MR的csv文件中有效采样点总数*100%;网络干扰水平:(RxLevUL>-80dBm并且RxQualUL>=4的采样点数+RxLevDL>-80dBm并且RxQualDL>=4的采样点数)/(上行电平_上行质量MR的csv文件中有效采样点总数+下行电平_下行质量MR的csv文件中有效采样点总数)*100%干扰小区比例:“(RxlevDL>-80dBm并且RxQualDL>=4的采样点数)*100%/(下行电平_下行质量MR的csv文件中有效采样点总数)”大于等于30% 的小区占所有小区的比例过覆盖小区比例:“(RxLevDL>-80dBm 且TA>2的采样点数)*100%/(下行电平_TAMR 的csv文件中有效采样点总数)”大于等于20% 的小区占所有小区的比例。

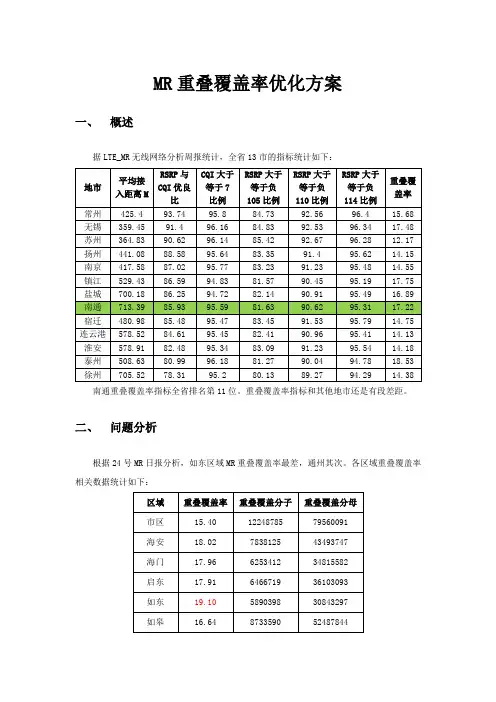

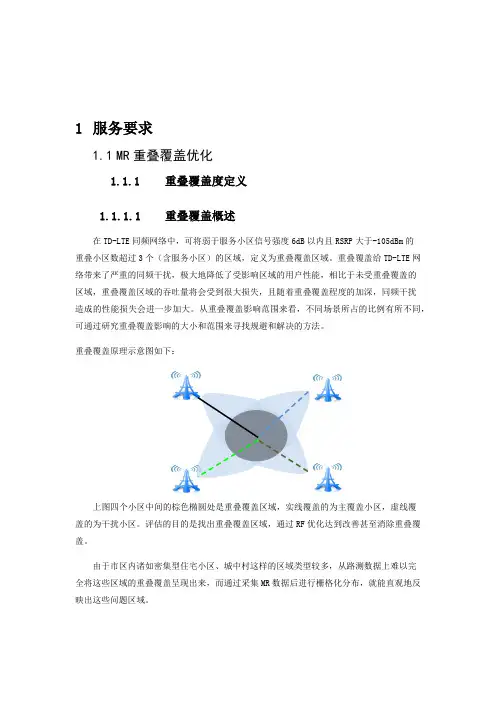

1 服务要求1.1 MR 重叠覆盖优化1.1.1 重叠覆盖度定义 1.1.1.1重叠覆盖概述在TD-LTE 同频网络中,可将弱于服务小区信号强度6dB 以内且RSRP 大于-105dBm 的重叠小区数超过3个(含服务小区)的区域,定义为重叠覆盖区域。
重叠覆盖给TD-LTE 网络带来了严重的同频干扰,极大地降低了受影响区域的用户性能,相比于未受重叠覆盖的区域,重叠覆盖区域的吞吐量将会受到很大损失,且随着重叠覆盖程度的加深,同频干扰造成的性能损失会进一步加大。
从重叠覆盖影响范围来看,不同场景所占的比例有所不同,可通过研究重叠覆盖影响的大小和范围来寻找规避和解决的方法。
重叠覆盖原理示意图如下:上图四个小区中间的棕色椭圆处是重叠覆盖区域,实线覆盖的为主覆盖小区,虚线覆盖的为干扰小区。
评估的目的是找出重叠覆盖区域,通过RF 优化达到改善甚至消除重叠覆盖。
由于市区内诸如密集型住宅小区、城中村这样的区域类型较多,从路测数据上难以完全将这些区域的重叠覆盖呈现出来,而通过采集MR 数据后进行栅格化分布,就能直观地反映出这些问题区域。
1.1.1.2重叠覆盖的评估方法工具:OMstar(网络评估);评估数据源:MR数据、ATU数据、工参;评估的基本思路如下:1基于MR数据,以栅格(50米*50米)为单位,通过OMstar工具评估南宁市网格内的重叠覆盖情况;2重点分析存在成片重叠覆盖栅格的区域,结合路测数据、干扰贡献度给出优化建议。
1.1.2重叠覆盖的来源2.1.1.1站点结构方面不同的区域重叠覆盖的程度存在很大差异,重叠覆盖的影响范围和程度与测试环境的网络结构密切相关。
网络中的高站、过近/过远站点的存在是重叠覆盖的重要来源之一,站高或天线挂高高容易覆盖过远对周边站点产生干扰;站点过近或过远容易出现主服小区不明显,多个信号叠加。
在理想的站点结构中,TD-LTE天线高度不宜过高,在站间距为400~500m时,天线挂高建议为30~35m,或与整网平均站高基本保持一致,且站点分布尽量均匀。
河北电信MR覆盖率提升优化经验总结目录背景 (3)MR采集原理 (3)1.MR定义 (3)2.MR测量机制 (4)3.MR上报流程 (4)MR覆盖优化方法 (5)1.新建站开通 (5)2.基站故障排查 (5)3.RF优化及天馈改造 (5)4.多网协同优化 (6)5.功率优化 (9)整体优化效果 (11)总结 (12)背景目前4G业务发展较快,移动数据业务的高速发展对LTE深度覆盖在面向高速数据速率、VoLTE高清语音、更好的用户体验等方面提出了新的要求。
网络的深度覆盖成为首要任务,河北分公司开展MR覆盖率优化提升专项,包括五高一地场景和农村场景MR覆盖率提升。
MR 覆盖率的直接影响用户体验感知,MR覆盖也直观反应网络覆盖的情况。
现网中的MR覆盖率目标值95%,MR覆盖率提升是优化工作重中之重。
MR采集原理1.MR定义MR是指移动终端通过控制信道在业务信道上以一定时间间隔向基站周期上报所在小区的下行信号强度、质量等物理信息,基站将终端上报的下行物理信息和自身收集的上行物理信息上传给基站控制器,并由其收集与统计。
2.MR测量机制MR由周期或特定事件触发测量,以某项测量内容为单位,记录呼叫过程中的某时间某点处的网络环境特征。
MR数据由基站控制器生成,并以二进制文件的形式存储在OMU单板上,SAU单板会到OMU单板上下载并保存。
MR测量报告内容包括:同频测量/异频测量/异系统测量/业务量测量/质量测量/UE内部测量/UE位置测量。
MR是通过eNodeB的打点输出移动要求的北向格式(XML文件),原始打点是由eNodeB 输出,目前这些打点是承载在eNodeB的外部CHR中。
MR北向文件包括MRO、MRE和MRS三种文件:MRE(Event)代表事件触发的测量报告样本数据;MRO(Originality)代表周期性的测量报告样本数据文件,MRO只包括周期性的样本数据,不包括事件触发的样本数据;MRS(Statistics)代表测量报告统计数据文件,目前包括一维统计数据和二维统计数据,MRS只是针对MRO文件中样本数据的统计,不包括事件触发的测量报告样本数据。
Approved Checked Date Rev ReferenceQiang Jiang错误!未知的文档属性名称错误!未知的2010-05-26 错误!未错误!未知的文档属性名称中国联通蚌埠分公司MRR优化专项优化人员:宫海天2010年6月Approved Checked Date Rev ReferenceQiang Jiang错误!未知的文档属性名称错误!未知的2010-05-26 错误!未错误!未知的文档属性名称1 概述目前关于无线网络性能评估方法主要有两种:话务统计和现场测试。
话务统计是对客户在通话过程中发生的事件进行记录和统计,其数据具有明显的统计规律,但无法反映无线网络的覆盖与质量的具体分布情况,不便于对造成异常事件的覆盖原因进行分析和优化;现场测试是从客户感受网络服务质量的角度出发,对网络局部范围的无线覆盖与质量进行现场测量。
一般来说,只能采集到测试路线或区域上的数据,数据的统计规律性依赖于测试范围和测试工作量的大小,效率低,成本高、统计规律性较差。
MRR利用BSC对服务小区的无线信号测量功能,对每个小区的上下行的信号质量、信号强度、TA、路径损耗、功率控制等级等信息进行了分类统计。
其特点是对服务小区无线信号测量统计,而不是对事件的统计,具有信息全面、效率高的优势。
将MRR统计与现场测试、话务统计相结合,可全面、深入地分析无线网络覆盖质量、客户感受和运行质量,进一步提升无线网络优化工作的广度和深度。
2010年中国联通集采优化采用了新的考核标准,其中:MR数据达标率=(上行质量优于4的比例+下行质量优于4的比例) ×20%+(1-干扰小区比例)×40%+(1-过覆盖小区比例)×20%这项指标的考核对网络质量的提升有着很大作用,其中上行质量、下行质量、过覆盖小区的检查优化均可通过MRR测量分析。
可控性、可优化性很强,对提升通话质量有很大作用。
2 蚌埠网络现状蚌埠市现2个BSC:BBBSC1 、BBBSC3。
深圳市MR覆盖率优化提升案例一、MR覆盖率介绍MR是指移动终端通过控制信道在业务信道上以一定时间间隔向基站周期上报所在小区的下行信号强度、质量等物理信息,基站将终端上报的下行物理信息和自身收集的上行物理信息上传给基站控制器,并由其收集与统计。
当前考核的MR覆盖率为全量MR,即周期性订阅MR,全网上报的MR全部保留统计,MR弱覆盖门限为RSRP低于-110dbm,MR覆盖率覆盖率=RSRP>-110dBm采样数/总采样数。
随着LTE网络的全面规模部署,LTE用户的不断发展,传统的ATU测试数据无法详尽地体现网络深度覆盖的情况,全量MR覆盖率是网络覆盖的真实体现,能够体现现网的整体覆盖情况,识别深度覆盖问题。
二、MR提升思路基于MR的统计分析,在分析优化MR覆盖率时,包含北向订阅统计、ENB下发测量控制及数据上报、终端测量等3个阶段。
结合3个阶段可能影响MR的因素,对于MR分析提升梳理了基本流程,简述如下:1.系统特性LTE使用的频率更高,穿透性较差,对比C网,在室内等区域容量造成弱覆盖;LTE系统中800M相对1.8G /2.1G的频段覆盖效果更好,更适用于深度覆盖;2.MR相关配置MR相关配置包含两类,第一类为MR订阅配置;第二类为基站参数配置。
其中MR订阅配置包括测量周期、上报周期、事件类型(同频/异频)、北向文件生成周期、采样对象(全量用户/部分用户)等,此类配置一般为集团规范,优化空间较少;基站参数配置包括最小接收电平、功率攀升补偿、小区半径、功率消息偏置、小区参考信号功率、PA、PB等参数,都会对用户接入LTE,以及质差点的用户分布产生影响,进而影响MR上报结果;3.网络结构网络站点数量、站间距、站高、覆盖情况是否受阻等因素,其中网络工程建设对于网络指标的影响是明显的,站间距的缩小必然引起整体网络覆盖的增强,网络指标随之改善明显;4.用户分布现网用户一般情况下认为满足泊松分布,中、差、好点分布比例较为均衡,且不可控,一般通过调整最小接收电平等进行控制边缘用户接入比例;5.网络健壮性网络健壮性包含两类,第一类故障率;第二类为天馈完好性(如室内天馈故障/隐形故障,影响站点覆盖效果等)。

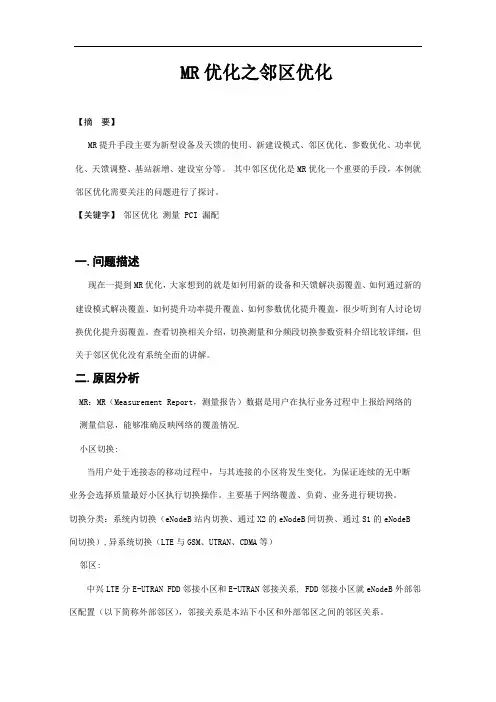

MR优化之邻区优化【摘要】MR提升手段主要为新型设备及天馈的使用、新建设模式、邻区优化、参数优化、功率优化、天馈调整、基站新增、建设室分等。
其中邻区优化是MR优化一个重要的手段,本例就邻区优化需要关注的问题进行了探讨。
【关键字】邻区优化测量 PCI 漏配一.问题描述现在一提到MR优化,大家想到的就是如何用新的设备和天馈解决弱覆盖、如何通过新的建设模式解决覆盖、如何提升功率提升覆盖、如何参数优化提升覆盖,很少听到有人讨论切换优化提升弱覆盖。
查看切换相关介绍,切换测量和分频段切换参数资料介绍比较详细,但关于邻区优化没有系统全面的讲解。
二.原因分析MR:MR(Measurement Report,测量报告)数据是用户在执行业务过程中上报给网络的测量信息,能够准确反映网络的覆盖情况.小区切换:当用户处于连接态的移动过程中,与其连接的小区将发生变化,为保证连续的无中断业务会选择质量最好小区执行切换操作。
主要基于网络覆盖、负荷、业务进行硬切换。
切换分类:系统内切换(eNodeB站内切换、通过X2的eNodeB间切换、通过S1的eNodeB间切换),异系统切换(LTE与GSM、UTRAN、CDMA等)邻区:中兴LTE分E-UTRAN FDD邻接小区和E-UTRAN邻接关系, FDD邻接小区就eNodeB外部邻区配置(以下简称外部邻区),邻接关系是本站下小区和外部邻区之间的邻区关系。
外部邻区的eNodeB、小区标识、PCI、频段、频点、tac、邻接小区ID号出现错误,都会出现邻接关系错误,导致切换不成功。
邻接关系漏配也会导致不切换,信号拖死,MR变差。
PCI混淆、邻区错配也导致切换成功率低。
三.解决方案1、MR邻区优化方案(1)邻区漏配:邻接关系漏配直接影响小区间切换。
解决方案:漏配解决方法较多,安庆使用的为SQL核查或LTESeeGo地理化工具。
此类工具较多,本文不做详述。
(2)外部邻区配置和现网不一致(A为源小区、B为目标小区):此问题主要是因为基站B更换数据时,A未删除原来B邻区的外部邻区和邻接关系。
MR相关参数优化流程1.概述MR优化工作中经常会遇到需要进行参数优化调整的小区,通过调整本小区及邻小区相关参数来提升MR覆盖率。
调整思路为增加弱覆盖小区强电平采样点,减少部分弱覆盖采样点:通过调整弱覆盖小区切换重选等参数保证多吸收RSRP大于-110dBm采样点,调整相邻非MR弱覆盖小区切换重选等参数分割一部分强电平采样点,增加弱覆盖小区强电平采样点,调整异系统切换重选参数分割弱覆盖采样点到异系统。
2.具体优化实施MR参数优化调整主要分为3种,邻区有高优先级时分割MR采样点,邻区为低优先级时分割MR采样点,邻区仅为同优先级时分割MR采样点。
高优先级分割MR采样点相邻小区为高优先级时,可通过调整最低接入电平,相关切换开关,异频切换参数组,重选参数,异系统切换参数分割MR总采样点,一方面增加弱覆盖小区的强电平采样点,一方面减少弱覆盖小区的弱电平采样点。
以MR弱覆盖小区HUB-淮北凤凰城小区-MHL-52小区为例,本小区优先级为4,其相邻小区HUB-淮北凤凰城(1800M)-HHF-42小区优先级为6,具体调整参数如下:➢调整弱覆盖小区最低接入电平:调整最低接收电平可以减少弱覆盖采样点接入。
➢调整弱覆盖小区切换开关:打开异系统切换开关,可以使弱覆盖小区在电平较弱时向异系统切换。
➢异频异系统切换参数调整:调整同系统切换参数原则上为弱覆盖小区增加强电平采样点,异系统切换参数调整可以使弱覆盖小区较少弱覆盖采样点。
调整过程中注意B2、B1及A5、A2、A4为成对出现参数。
➢异频异系统重选参数调整:调整同系统重选参数原则上为弱覆盖小区增加强电平采样点,异系统重选参数调整可以使弱覆盖小区较少弱覆盖采样点。
另外注意高优先级向低优先级调整时可以通过控制EUTRAN异频相邻频点_异频频点低优先级重选门限避免较早或较晚触发重选。
➢参数调整汇总参数优化调整汇总表低优先级分割MR采样点弱覆盖小区为高优先级,相邻小区为低优先级时,整体策略为增加弱覆盖小区强电平采样点,可以通过调整切换重选参数保留电平大于-110dBm的采样点数来提升MR覆盖率。
MR覆盖率低问题分析及优化总结关键字:MR覆盖率、异频测量、MDT问题描述:AH省DX运营商进行MR覆盖率考核(同频MR/MDT测量报告中服务小区RSRP≥-113dBm的采样点所占的比例),HW区域四个地市考核指标均排名靠后且未达标(达标值90%),需要评估原因及解决方案。
本文详细阐述了一线项目组针对MR覆盖率问题进行快速、全面、深入分析排查过程,对网络结构、MDT开启、异频异网测量、覆盖等问题造成的MR覆盖率变化给出了分析思路及优化方法。
通过对MR覆盖率的优化最终四地市MR覆盖率均达标。
一、MR问题分析思路MR即指网络侧下发相关订阅/测量任务后,终端进行RSRP测量并上报周期性测量报告,平台对结果进行统计,并计算大于某门限的采样点所占的比例。
从现网看主要分为3个阶段。
终端测量:终端测量信号的上报,各地市之间的终端类型差异忽略不计,那么终端测量到的信号质量主要取决于网络RF情况和部分eNB参数影响。
基站上报:基站上报的情况主要取决于上报次数/上报用户个数/上报频度。
平台统计:平台统计的情况取决于对基站上报的内容按一定规则进行统计。
分析思路导图如下:二、问题详细分析2.1 MR上报与统计分析2.1.1 MR统计结果分析分别对比三个厂家的MR统计数据,主要区别如下:1、Z厂家区域存在较多小区上报MR采样点为0(关联话统确认有正常业务,但无MR采样点上报);2、HW厂家区域在同等上报站点规模的情况下,MR总采样点比其他两个厂家少很多。
2.1.2 MR长期趋势绘制各地市MR覆盖率长期趋势,可以看到各地市均较为平稳,个别突变情况说明如下:1、FY-HW在0401 MR覆盖率陡降是由于0330将带宽扩为20M后并下调RS 功率导致,0506凌晨已改回15M并恢复RS功率,但未恢复至之前水平,经配置对比分析,主要是0401修改L800的重选策略和门限导致(之前是L1800->L800是同优先级重选,修改后为异频频点低优先级重选且ThrshServLow为5,且之前L800->L1800未开重选,修改后为异频频点高优先级重选);2、HB-HW区域0512将MR订阅用户数从10改为50,当前MR覆盖率指标已高于90%。
6754mr电源芯片对地阻值-回复标题:MR电源芯片对地阻值探究与优化方案引言:MR电源芯片在现代电子设备中扮演着至关重要的角色,其主要功能是对电源进行管理和稳定,为电子设备提供稳定的电源输出。
对于MR电源芯片而言,对地阻值是一个重要的性能指标。
本文将会深入探究MR电源芯片对地阻值的意义、影响因素以及优化方案,为相关领域的研究和应用提供参考。
一、MR电源芯片对地阻值的意义对地阻值是MR电源芯片性能评价的重要指标之一。
它直接关系到电源芯片的性能稳定性、信号干扰和工作效率。
合理的对地阻值能够确保电源系统的稳定性和可靠性。
二、MR电源芯片对地阻值的影响因素1. 材料选择:电源芯片的材料质量直接影响着对地阻值。
一些高电导性、低电阻率的材料能够有效减小对地阻值,提高电源的稳定性。
2. 接触电阻:在电源芯片与地之间的接触电阻对地阻值也有着重要影响。
良好的接触电阻能够确保电源芯片与地之间的连接良好,减小阻值,保证电流的顺畅流动。
3. PCB 布局:良好的PCB布局能够减小对地阻值。
平衡地布置电源芯片周围的元器件和线路,避免干扰信号的混入。
4. PCB 材料和厚度:选择合适的PCB材料和厚度也能够有效减小对地阻值。
5. 温度:温度会对电源芯片和PCB的性能产生显著影响,也会对对地阻值造成一定的变化。
三、优化MR电源芯片对地阻值的方案为了优化MR电源芯片对地阻值,以下几个方面需要着重考虑:1. 材料选择:选用高导电性能的材料,如金属铜等,能够降低对地阻值。
2. 合理布局:在设计PCB布局时,要合理安排电源芯片和其他元器件的位置,减少干扰信号对对地阻值的影响。
3. 设计接地点:合理设置接地点,确保电源芯片与地之间的连接良好,降低接触电阻。
4. 热管理:采取一定的热管理措施,如设置散热装置、保持适宜的工作温度,以避免温度对对地阻值的影响。
5. 精密测试与调节:在电源芯片生产过程中要进行精密测试,根据测试结果对电阻值进行调节和优化,以确保对地阻值的合理范围。
移动OTT--居民区MR优化方法
流程:
1关联小区排序筛选出MR覆盖率低的小区,OTT上,结合Google地图,出rf方案,
2首先rf加功率调整到整体覆盖率大于95%,然后用异频参数调整
3原则:覆盖率低的少一点采样点,覆盖率高的吸收多一点采样点,
调整异频参数,
宿州移动参数配置.
xl sx
4 提加射灯,小站,微站。
升级增加FDD900,
RF优化其实就是再规划:
1 65度水平波瓣,对着居民区,方位与道路成30到60之间夹角,
垂直波瓣,12或15度,中心点分上下波瓣,远点,中心点,近点,
天线图,下倾角图,
2 天线规划优化RF方法:
手机浏览器搜索:signalsitemap 下载这个app,"设置与登录"里有“下倾角估算”,可以算下倾角或中心点覆盖距离。
挂高+海拔高度差(基站位置海拔-中心覆盖点海拔)-n=相对挂高,输入app算下倾角等。
n分4个情况。
平原无遮挡设置n为0,2或3曾自建房设置n为3,7层的楼设置n为6,小高层n设置为9或所有楼层的1/4高度。
城市小区覆盖半径:中心点距离+(中心点距离-近点距离)*3/4.
安义,进贤,湾里都需要结合谷歌地图,考虑进去海拔高度差。
mr弱覆盖处理思路MR弱覆盖处理思路在移动通信网络中,MR(Measurement Report)是指移动设备上报的测量报告,用于帮助网络优化工程师分析网络质量问题和改进网络覆盖。
然而,在实际的网络优化工作中,经常会遇到MR弱覆盖的问题,即移动设备的测量报告显示信号弱,无法正常连接网络。
针对这个问题,本文将介绍一种处理思路,帮助网络优化工程师解决MR弱覆盖问题。
要解决MR弱覆盖问题,必须先了解其产生的原因。
MR弱覆盖往往是由于信号衰减、阻塞或干扰等因素引起的。
因此,处理MR弱覆盖的关键是找出造成信号弱的具体原因,并采取相应的措施加以改善。
一种常见的处理思路是通过增加基站的覆盖范围或调整天线方向来改善信号弱的情况。
具体来说,可以在MR弱覆盖的区域部署新的基站,增加信号覆盖范围,提高信号强度。
此外,还可以调整基站的天线方向,使其更好地覆盖MR弱覆盖的区域,提高信号质量。
另一种处理思路是通过优化小区参数来改善MR弱覆盖的问题。
小区参数是指基站的工作模式、功率控制、频率规划等参数。
通过调整这些参数,可以提高信号的传输质量和覆盖范围。
例如,可以增加小区的功率,提高信号强度;可以优化频率规划,减少干扰;可以调整邻区关系,改善信号切换等。
通过优化小区参数,可以有效地改善MR弱覆盖的问题。
还可以采用信号补偿的方法来处理MR弱覆盖。
信号补偿是指在信号弱的区域部署补充设备,增强信号的传输和覆盖。
常用的信号补偿设备包括分布式天线系统(DAS)、中继设备等。
通过部署这些设备,可以在MR弱覆盖的区域提供更强的信号,改善网络覆盖。
除了以上几种处理思路,还可以采用其他技术手段来解决MR弱覆盖问题。
例如,可以采用MIMO(Multiple-Input Multiple-Output)技术,通过多天线的发送和接收,提高信号的传输速率和质量;可以采用波束赋形(Beamforming)技术,调整天线的辐射方向,增强信号的覆盖范围;可以采用调制解调器的前向纠错(FEC)技术,提高信号的抗干扰能力。
MR优化方案
1、覆盖优化:
通过日常MR数据分析,对过覆盖小区实施覆盖控制,降低网络干扰。
过覆盖小区定义:TA大于等于2的-80dBm以上的采样点比例在20%以上。
弱覆盖小区优化方法
合理控制室分外泄,降低室分信号对外网的影响。
2、话务优化
2.1双频网优化
对主城区实施双频网覆盖,在话务密度高区域充分利用1800M频率资源,提高1800网络承载业务比例,均衡双频网负荷;1800M网络应在热点区域实现连续覆盖,
提升网络质量。
2.2半速率占比优化
对MR考核区域进行话务分析,降低考核区域半速率占比,提升网络质量,对无线资源利用率较低,话务较闲的小区进行关闭半速率,对较忙小区进行话务忙门限调整,对高话务小区实施扩容或话务分流等方式降低半速率占比。
2.3 信道精细化配置优化
通过信道精细化配置:减少PDCH分配数量,降低数据业务对语音业务的干扰。
2.4 信道分配策略优化
将原有的容量优先的信道分配策略更改为质量优先,提升网络质量。
3、频率优化
定期对MR考核区域进行频率核查,对同频同BSIC小区,同HSN 同MA小区进行集中优化处理。
对于下行干扰较严重小区实施手动频率优化与RF优化,降低网络干扰。
对与上行干扰较严重的小区进行排查,主要从频点、外部干扰、互调干扰、直放站干扰等方面排查。
4、邻区与切换链优化
邻区优化主要是从漏配、冗余、单向等方面进行优化,优化小区的邻区关系,
提升服务小区的切换判决的准确性与及时性。
优化MR考核区域的切换链路,根据小区的覆盖区域,分场景优化小区的切换链,提升小区切换及时性与准确性,从而提升切换成功率。
5、隐性故障排查
定期对MR考核区域进行隐形故障集中优化排查,对现网中存在上下行不平衡,干扰带占比较高、主分集差异大等故障小区进行集中整治,提升网络质量。
6、分场景参数优化
根据场景进行参数优化,提升网络质量
5、1 功控类参数优化
根据不同的覆盖场景设置功控参数,使功控效果达到最优,提升网络质量。
5.2 RLT参数优化
对于无线环境较好的小区,通过减少RLT参数提升网络质量。
5.3 紧急切换门限/边缘切换门限
根据小区的实际覆盖情况,优化切换门限有利于提升网络质量。
