人防工程机电安装施工要点

机电安装人防工程施工程序人防工程，即人民防空工程，是指为了防护战争或恐怖袭击等突发事件，保障人民生命安全和财产安全而建设的防护工程。

机电安装作为人防工程的重要组成部分，其施工质量直接关系到人防工程的防护效果和可靠性。

下面详细介绍机电安装人防工程的施工程序。

一、施工准备1. 技术准备：根据人防工程的设计图纸和施工规范，编制详细的施工方案和施工技术措施，对施工人员进行技术培训和安全教育。

2. 施工现场准备：确保施工现场道路畅通，具备施工所需的水、电、通讯等基础设施，设置安全警示标志，确保施工安全。

3. 材料准备：根据施工图纸和施工方案，提前采购所需的材料，并对材料进行检验，确保材料质量符合要求。

二、预留预埋1. 根据设计图纸，对人防区内的各专业管线进行预留预埋，包括水管、电管、通风管道等。

2. 对人防区的防护密闭门门框墙、密闭门门框墙进行预留预埋，预埋管径为65mm，管壁厚度不小于2.5mm的热镀锌钢管。

3. 对穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线进行预留预埋，并作好防护密闭或密闭处理。

三、设备安装1. 电气设备安装：包括人防区的配电箱、开关柜、电缆等电气设备的安装，按照05SFD10（人防电）规定进行防护密闭处理。

2. 给排水设备安装：包括人防区的给水管道、排水管道、防爆地漏等设备的安装，按照07FS02（人防水）规定进行安装。

3. 通风设备安装：包括人防区的通风管道、风机等通风设备的安装，确保人防区的空气质量。

四、调试与验收1. 单体设备调试：对安装完毕的各设备进行单体调试，确保设备运行正常，满足设计要求。

2. 系统调试：对机电系统进行整体调试，包括电气系统、给排水系统、通风系统等，确保各系统协同运行。

3. 验收：施工单位自检合格后，报请相关部门进行验收，验收合格后方可投入使用。

五、维护与管理1. 建立健全维护管理制度，明确维护管理责任人和职责。

2. 定期对机电设备进行巡检、保养，确保设备运行良好。

人防工程施工过程的要点1.施工前准备：在施工前，应进行细致的勘测和设计，并制定详细的工程施工方案和计划。

同时，要合理配置施工人员和设备，确保施工的顺利进行。

2.安全防护：人防工程施工过程中，安全是首要考虑的因素。

施工现场应设立明显的安全标识和警告标志，提醒工作人员注意安全。

同时，应配备专业的安全保护设备，如安全帽、安全绳等，确保施工人员的人身安全。

3.施工顺序：人防工程的施工应按照合理的顺序进行，确保施工的连贯性和协调性。

一般来说，人防工程施工的顺序为标志勘测、基坑开挖、施工材料采购、墙体按序施工、结构加固等。

4.施工标准：人防工程施工需要遵循相应的国家标准和规范。

施工过程中，要进行严格的质量控制，确保工程质量达到设计要求。

同时，还要注重施工工序的合理安排，保证施工的进度和质量。

5.施工材料选择：在人防工程施工过程中，要选择符合国家标准要求的优质材料。

施工材料的选择要考虑到材料的强度、可靠性、抗腐蚀性等因素，以保证人防工程的持久性和安全性。

6.施工质量检查：人防工程施工过程中，应定期进行施工质量检查，及时发现和纠正存在的问题。

施工质量检查的内容包括墙体结构的强度、基坑的稳定性、排水系统的畅通性等。

7.施工安全监控：人防工程施工过程应配备安全监控系统，及时监测施工现场的安全状况。

通过安全监控系统，可以实时监测施工现场的人员流动情况、施工质量等，以确保施工过程的安全可控。

8.消防设施配置：人防工程施工过程中，要合理配置消防设施，如灭火器、喷淋系统等，以预防和控制火灾事故的发生。

同时，要定期对消防设施进行检查和维护，确保其处于良好的工作状态。

9.环境保护：人防工程施工过程中要注意环境保护。

施工过程中产生的噪音、粉尘等污染物应得到有效控制，采取相应的防护措施。

施工现场周边环境也要进行保护，避免对周边居民的影响。

10.完工验收：人防工程施工完成后，需要进行完工验收。

验收内容包括施工质量、安全设施是否达到设计要求等。

一、工程概况本项目位于我国某城市，总建筑面积为XX平方米，其中地下室面积为XX平方米。

工程主要包括人防指挥中心、人防物资库、战时防护设施等。

本次施工方案针对机电人防工程进行编制，包括给排水、通风空调、电气、消防等系统的安装与调试。

二、施工准备1. 施工组织设计（1）成立机电人防工程施工项目部，明确项目组织架构、人员配置及职责分工。

（2）编制详细的施工组织设计，明确施工顺序、施工方法、施工工艺及质量标准。

2. 材料设备准备（1）按照设计要求，提前采购各类材料、设备，确保材料、设备质量符合国家及行业标准。

（2）对材料、设备进行验收，确保其质量合格。

3. 施工现场准备（1）施工场地平整，确保施工顺利进行。

（2）施工临时设施搭建，包括临时办公室、宿舍、食堂等。

（3）施工现场安全防护措施到位，确保施工人员安全。

三、施工工艺及方法1. 给排水系统（1）按照设计图纸，进行管道安装，确保管道连接牢固、密封良好。

（2）给水管道采用不锈钢管道，排水管道采用PVC管道。

（3）对给排水系统进行试压、冲洗，确保系统正常运行。

2. 通风空调系统（1）按照设计要求，进行通风管道、风机的安装。

（2）通风管道采用镀锌钢板，风机选用高效节能型。

（3）对通风空调系统进行调试，确保系统运行稳定。

3. 电气系统（1）按照设计图纸，进行电缆、电线、桥架等电气设备的安装。

（2）电缆采用阻燃电缆，电线采用符合国家标准的铜芯线。

（3）对电气系统进行绝缘测试、接地测试，确保系统安全可靠。

4. 消防系统（1）按照设计要求，进行消防管道、喷淋头、报警器等消防设备的安装。

（2）消防管道采用不锈钢管道，喷淋头选用符合国家标准的喷淋头。

（3）对消防系统进行联动测试，确保系统正常运行。

四、施工进度安排1. 施工准备阶段：1个月2. 给排水系统施工阶段：1个月3. 通风空调系统施工阶段：1个月4. 电气系统施工阶段：1个月5. 消防系统施工阶段：1个月6. 系统调试阶段：1个月7. 工程验收阶段：1个月总计：7个月五、质量保证措施1. 严格按照设计图纸和施工规范进行施工，确保工程质量。

地下室人防工程机电安装图文详解一、人防区预留预埋一般要求1、人防预留预埋的内容：人防区内各专业的预留预埋线管和套管。

2、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均在平时预埋几根备用管，管径为65mm，管壁厚度不小于2.5mm 的热镀锌钢管。

3、各种穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线作好预埋，预留备用管，并作好防护密闭或密闭处理。

4、由地下室配电房各引一路低压电缆至各人防区配电箱，相邻地块战时区域电站引来的人防电源作为战时备用电源。

战时电源临战时需在3天转换时限内完成调试，平时做好电源回路的预埋管工作。

5、各种设备安装的预留孔洞。

二、人防施工注意事项1、所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的压力管道均需预留防护密闭套管，防护套管做法参照图集07FS02（人防水），重力排水不得穿越人防区隔墙及顶板。

2、人防防爆地漏安装应符合07FS02（人防水）规定。

防爆地漏安装需要注意建筑后浇层厚度，控制好地漏安装标高，安装完毕后地漏盖需取下另行存放，地漏内采用编织袋内装锯木屑填塞饱满密实，以防堵塞。

待建筑地面完成后再安装地漏盖。

3、人防区暗装电气管路均采用壁厚不小于2.5mm的热镀锌钢管，穿过人防隔墙及顶板的电气管线，需按照05SFD10（人防电）规定做防护密闭处理，明配管需预留穿人防隔墙及顶板的密闭套管，密闭套管做法详05SFD10（人防电）。

并需注意战时如信号管、检测管等穿防护墙的备用预留管。

4、人防区战时安装的风管穿防护墙处需随结构施工预留符合密闭要求的预留管，预留管尺寸、坐标、标高均需核对各专业图纸做综合排布，以免造成各专业间管线冲突，人防通风各种预留管道均需符合人防规范要求。

三、各种穿防护墙密闭做法1、电气钢管采用钢板密闭肋,厚3~4mm，钢板密闭肋应与结构钢筋焊牢。

2、电气刚性阻燃塑料管采用相同质材塑料板制作密闭肋,板厚>5mm。

3、通风管钢管厚度应不小于3mm，密闭肋厚5～6mm，出墙面长度应为100mm。

人防工程施工注意事项1.施工前的准备工作：在施工前，需要进行充分的规划和准备工作。

包括项目的勘察、设计文件的评审和合同的签订等。

同时，需要制定详细的施工方案，并组织专业技术人员进行技术交底和培训，确保施工人员具备足够的专业知识和技能。

2.安全防护：人防工程施工过程中，需要严格遵守相关的安全规定和制度。

建立完善的施工现场安全管理制度，划定安全责任区域，设置合理的安全防护设施，提供必要的安全防护用品。

同时，加强对施工人员的安全教育和培训，提高他们的安全意识。

3.土建工程施工注意事项：在人防工程的土建工程施工中，需要注意以下事项。

首先，进行充分的地质勘察，了解地下情况，避免施工过程中发生地质灾害。

其次，对于人防工程的基础和结构施工，需要采用坚固耐久的材料，确保施工质量。

此外，要加强对施工过程中土方开挖、基坑支护和防水等工作的监控和控制。

4.机电工程施工注意事项：人防工程的机电工程施工包括供水、供电、供暖、通风、给排水等系统的安装和调试。

在施工中，需要注意以下事项。

首先，根据施工图纸和设计要求进行材料采购和设备选型。

其次，对机电设备进行严格的安装和调试，确保设备能够正常运行。

此外，要进行必要的防雷、防静电和防电磁干扰措施，确保机电设备的稳定运行。

5.通信工程施工注意事项：人防工程中的通信工程施工主要包括有线通信和无线通信系统的建设。

在施工中，需要注意以下事项。

首先，根据设计要求进行布线和设备安装，确保通信系统能够良好的运行。

其次，要进行必要的信号测试和调试，确保通信质量符合要求。

此外，要加强对通信设备的防护和维护工作，提高系统的可靠性和稳定性。

6.配合其他工程的施工：在人防工程施工过程中，还需要与其他工程的施工进行协调和配合。

如与市政工程、建筑工程、道路工程等。

在协调和配合中，需要注意及时沟通、及时调整施工进度，确保各个工程可以有序进行。

综上所述，人防工程施工涉及到多个专业，需要注意以上的施工事项。

只有加强对施工过程的管理，确保施工质量和安全，才能够建成一座稳定、可靠的人防工程，为人民群众的安全提供保障。

人防工程机电安装施工要点一、人防区预留预埋一般要求1、人防预留预埋的内容：人防区内各专业的预留预埋线管和套管。

2、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均在平时预埋几根备用管，管径为65mm，管壁厚度不小于2.5mm的热镀锌钢管。

3、各种穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线作好预埋，预留备用管，并作好防护密闭或密闭处理。

4、由地下室配电房各引一路低压电缆至各人防区配电箱，相邻地块战时区域电站引来的人防电源作为战时备用电源。

战时电源临战时需在3天转换时限内完成调试，平时做好电源回路的预埋管工作。

5、各种设备安装的预留孔洞。

二、人防施工注意事项1、所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的压力管道均需预留防护密闭套管，防护套管做法参照图集07FS02（人防水），重力排水不得穿越人防区隔墙及顶板。

2、人防防爆地漏安装应符合07FS02（人防水）规定。

防爆地漏安装需要注意建筑后浇层厚度，控制好地漏安装标高，安装完毕后地漏盖需取下另行存放，地漏内采用编织袋内装锯木屑填塞饱满密实，以防堵塞。

待建筑地面完成后再安装地漏盖。

3、人防区暗装电气管路均采用壁厚不小于2.5mm的热镀锌钢管，穿过人防隔墙及顶板的电气管线，需按照05SFD10（人防电）规定做防护密闭处理，明配管需预留穿人防隔墙及顶板的密闭套管，密闭套管做法详05SFD10（人防电）。

并需注意战时如信号管、检测管等穿防护墙的备用预留管。

4、人防区战时安装的风管穿防护墙处需随结构施工预留符合密闭要求的预留管，预留管尺寸、坐标、标高均需核对各专业图纸做综合排布，以免造成各专业间管线冲突，人防通风各种预留管道均需符合人防规范要求。

三、各种穿防护墙密闭做法1、电气钢管采用钢板密闭肋,厚3~4mm，钢板密闭肋应与结构钢筋焊牢。

2、电气刚性阻燃塑料管采用相同质材塑料板制作密闭肋,板厚>5mm。

3、通风管钢管厚度应不小于3mm，密闭肋厚5～6mm，出墙面长度应为100mm。

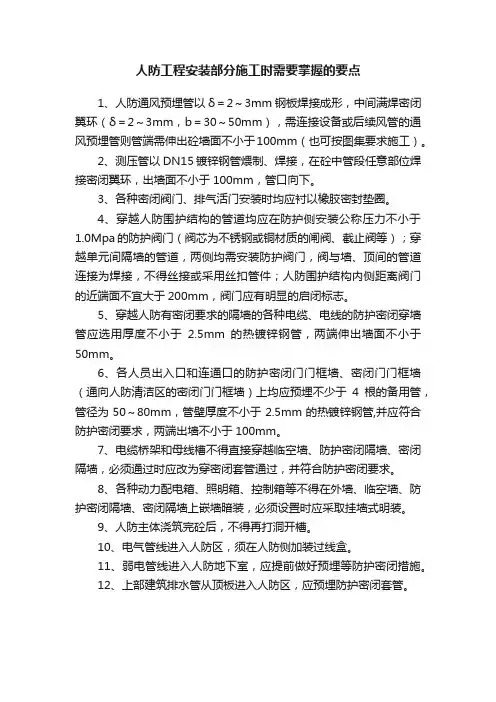

人防工程安装部分施工时需要掌握的要点1、人防通风预埋管以δ＝2～3mm钢板焊接成形，中间满焊密闭翼环（δ＝2～3mm，b＝30～50mm），需连接设备或后续风管的通风预埋管则管端需伸出砼墙面不小于100mm（也可按图集要求施工）。

2、测压管以DN15镀锌钢管煨制、焊接，在砼中管段任意部位焊接密闭翼环，出墙面不小于100mm，管口向下。

3、各种密闭阀门、排气活门安装时均应衬以橡胶密封垫圈。

4、穿越人防围护结构的管道均应在防护侧安装公称压力不小于1.0Mpa的防护阀门（阀芯为不锈钢或铜材质的闸阀、截止阀等）；穿越单元间隔墙的管道，两侧均需安装防护阀门，阀与墙、顶间的管道连接为焊接，不得丝接或采用丝扣管件；人防围护结构内侧距离阀门的近端面不宜大于200mm，阀门应有明显的启闭标志。

5、穿越人防有密闭要求的隔墙的各种电缆、电线的防护密闭穿墙管应选用厚度不小于2.5mm的热镀锌钢管，两端伸出墙面不小于50mm。

6、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙（通向人防清洁区的密闭门门框墙）上均应预埋不少于4根的备用管，管径为50～80mm，管壁厚度不小于2.5mm的热镀锌钢管,并应符合防护密闭要求，两端出墙不小于100mm。

7、电缆桥架和母线槽不得直接穿越临空墙、防护密闭隔墙、密闭隔墙，必须通过时应改为穿密闭套管通过，并符合防护密闭要求。

8、各种动力配电箱、照明箱、控制箱等不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装，必须设置时应采取挂墙式明装。

9、人防主体浇筑完砼后，不得再打洞开槽。

10、电气管线进入人防区，须在人防侧加装过线盒。

11、弱电管线进入人防地下室，应提前做好预埋等防护密闭措施。

12、上部建筑排水管从顶板进入人防区，应预埋防护密闭套管。

人防工程机电安装图文详解一、人防区预留预埋一般要求1、人防预留预埋的内容：人防区内各专业的预留预埋线管和套管。

2、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均在平时预埋几根备用管，管径为65mm，管壁厚度不小于2.5mm的热镀锌钢管。

3、各种穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线作好预埋，预留备用管，并作好防护密闭或密闭处理。

4、由地下室配电房各引一路低压电缆至各人防区配电箱，相邻地块战时区域电站引来的人防电源作为战时备用电源。

战时电源临战时需在3天转换时限内完成调试，平时做好电源回路的预埋管工作。

5、各种设备安装的预留孔洞。

二、人防施工注意事项1、所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的压力管道均需预留防护密闭套管，防护套管做法参照图集07FS02（人防水），重力排水不得穿越人防区隔墙及顶板。

2、人防防爆地漏安装应符合07FS02（人防水）规定。

防爆地漏安装需要注意建筑后浇层厚度，控制好地漏安装标高，安装完毕后地漏盖需取下另行存放，地漏内采用编织袋内装锯木屑填塞饱满密实，以防堵塞。

待建筑地面完成后再安装地漏盖。

3、人防区暗装电气管路均采用壁厚不小于2.5mm的热镀锌钢管，穿过人防隔墙及顶板的电气管线，需按照05SFD10（人防电）规定做防护密闭处理，明配管需预留穿人防隔墙及顶板的密闭套管，密闭套管做法详05SFD10（人防电）。

并需注意战时如信号管、检测管等穿防护墙的备用预留管。

4、人防区战时安装的风管穿防护墙处需随结构施工预留符合密闭要求的预留管，预留管尺寸、坐标、标高均需核对各专业图纸做综合排布，以免造成各专业间管线冲突，人防通风各种预留管道均需符合人防规范要求。

三、各种穿防护墙密闭做法1、电气钢管采用钢板密闭肋,厚3~4mm，钢板密闭肋应与结构钢筋焊牢。

2、电气刚性阻燃塑料管采用相同质材塑料板制作密闭肋,板厚>5mm。

3、通风管钢管厚度应不小于3mm，密闭肋厚5～6mm，出墙面长度应为100mm。

人防地下室机电安装（二）引言概述：本文主要介绍了人防地下室机电安装的相关内容。

机电安装是人防地下室建设中的重要环节，涉及到电气设备、通风系统、消防设施等方面。

本文将从5个大点出发，详细阐述了人防地下室机电安装中的要点和注意事项。

一、电气设备安装1. 安装电源系统，包括主电箱、备用发电机等。

2. 安装照明设备，保证地下室的照明充足。

3. 安装监控系统，提高地下室的安全性。

4. 安装电梯和扶梯，方便人员进出地下室。

5. 安装火灾报警系统，及时发现并处置火灾。

二、通风系统安装1. 安装通风机组，保证地下室空气流通。

2. 安装新风系统，提供新鲜空气。

3. 安装排烟系统，防止一氧化碳积聚。

4. 安装空调系统，调节地下室温湿度。

5. 安装空气净化设备，提高地下室空气质量。

三、给排水系统安装1. 安装给水系统，保证地下室正常供水。

2. 安装排水系统，排除地下室内的污水和雨水。

3. 安装污水处理设备，处理地下室的污水。

4. 安装消防水系统，便于灭火工作。

5. 安装烟雾排烟系统，排除火灾烟雾。

四、消防设施安装1. 安装消防报警器，及时报警。

2. 安装灭火器，提供灭火手段。

3. 安装消火栓系统，便于灭火工作。

4. 安装防烟系统，防止火灾烟雾蔓延。

5. 安装防火门和防火隔离墙，限制火势的扩散。

五、其他设备安装1. 安装紧急广播系统，提供紧急通讯功能。

2. 安装应急照明设备，保障照明需求。

3. 安装防护设备，确保人员安全。

4. 安装安全出口标识，指引人员疏散。

5. 安装监控设备，增加地下室安全防范能力。

总结：人防地下室机电安装是地下室建设的重要环节，涉及到多个方面的设备和系统。

通过本文的介绍，可以了解到机电安装中的要点和注意事项，确保人防地下室的安全和正常运行。

同时，对于人防地下室的机电设备维护和后期管理也有一定的参考意义。

人防工程机电施工方案(有针对性)概述人防工程是为了保障人员生命安全和财产安全而进行的工程防护措施。

机电施工是指在人防工程中所涉及的机械和电气设备方面的施工工作。

本方案旨在针对人防工程施工中的机电设备特点和施工难点，提出有针对性的施工方案，确保施工质量和进度。

一、施工前准备1.1 设备检查与维护在施工前，对所有机电设备进行彻底的检查和维护工作，确保设备正常运行。

特别要注意防止设备漏电、短路等安全隐患。

1.2 施工计划制定制定详细的施工计划，包括施工流程、人员分工、安全措施等内容。

要充分考虑机电设备的特点，合理安排施工顺序，确保施工的有序进行。

二、施工过程2.1 安全防护措施在施工过程中，严格执行安全操作规程，全面落实安全防护措施，保障施工人员的人身安全。

特别要注意避免电器触电、设备碰撞等意外事故的发生。

2.2 设备安装与调试按照施工计划的安排，进行机电设备的安装和调试工作。

要严格按照设备操作手册的要求操作，确保设备安装正确、运行稳定。

三、施工后收尾3.1 设备运行检测完成机电设备安装和调试后，进行设备的运行检测。

逐一检查设备运行状态，发现问题及时处理，确保设备运行正常。

3.2 施工记录整理整理施工过程中的各项记录资料，包括施工日志、问题处理记录等。

为后续的验收和使用提供依据。

结语人防工程机电施工是一项综合性强、技术要求高的工作。

通过本方案提出的针对性施工方案，能够有效指导施工人员的工作，确保施工的顺利进行和质量保障。

在施工过程中，要严格遵守安全规定，注意保障施工人员的人身安全，提高施工效率，确保施工质量。

注：以上施工方案仅为参考，请根据具体情况调整，以确保施工顺利进行。
