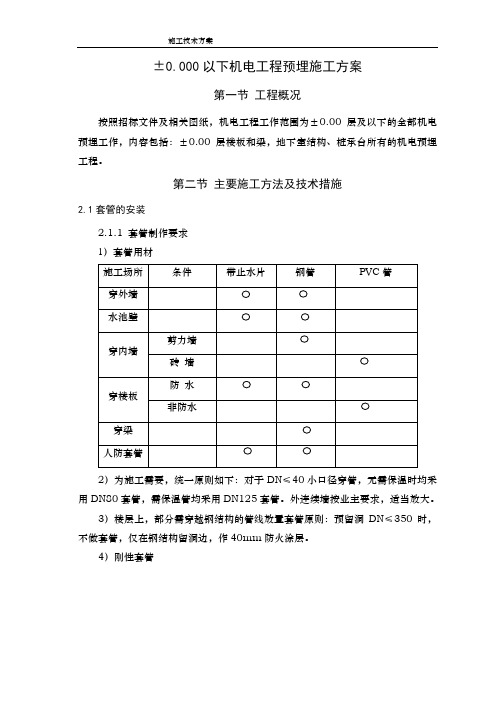

±0.000以下机电工程预埋施工方案第一节工程概况按照招标文件及相关图纸，机电工程工作范围为±0.00层及以下的全部机电预埋工作，内容包括：±0.00层楼板和梁，地下室结构、桩承台所有的机电预埋工程。
第二节主要施工方法及技术措施2.1套管的安装2.1.1 套管制作要求1）套管用材2）为施工需要，统一原则如下：对于DN≤40小口径穿管，无需保温时均采用DN80套管，需保温管均采用DN125套管。
外连续墙按业主要求，适当放大。
3）楼层上，部分需穿越钢结构的管线放置套管原则：预留洞DN≤350时，不做套管，仅在钢结构留洞边，作40mm防火涂层。
4）刚性套管注：L=L'-10mm,为确保钢结构模板封闭，套管两端均缩短5mm。
L为摸板宽度,L'为套管实际长度。
图4.1.2.1 刚性套管5）刚性防水套管注：同上图4.1.2.2 刚性防水套管6）穿越楼板套管图4.1.2.3 穿越楼板套管7）套管油漆要求：钢制套管除外墙，水池用以外，套管内壁刷防锈漆.2.1.2套管安装套管安装须确定位置的准确性；并按图核对套管数量，以求套管安装数量的精确性。
1）套管安装前应认真核对图纸，再次确认套管管径以及数量；2）与其他专业配合，进行测量，核实并确认现场具体轴线位置以及水平基准点等基准坐标；3）按照图纸标志位置和参照尺寸、现场基准坐标，确定套管的标高、纵横坐标；4）将我方所确认的套管位置，以书面形式（或局部剖面图纸）通知专业施工单位，以便对方审核确认；5）配合专业单位进行套管安装：套管安装应牢固，不得有晃动，需加固处理时，可用短筋搭焊，接在结构主筋上，但在处理前需与设计监理单位协调，避免破坏建筑结构强度；6）安装中，应不断复核套管的座标和标高尺寸，以及套管的水平度，一旦发现偏差大于允许范围，立即整改；7）对于穿越连续墙的防水套管，为防止外部地下水渗入，在安装前可用3mm 钢板烧焊在套管两端，以作暂时封堵；朝户外端面可作防锈（防锈漆两度）和防水处理（沥青漆一度）；待日后总体开挖施工时，再割开进行穿管施工；2.1.3套管回填处理各类管线穿越套管，回填示意图见下表：2.1.4 套管施工工序详见施工流程图：YYNY2.1.5 人防套管1）管线穿越人防单元分隔墙人防区人防区人防单元分隔墙公称压力不小于1MPa的阀门图4.1.2.4 管线穿越人防单元分隔墙2）管线穿越临空墙非人防区人防区公称压力不小于1MPa的阀门图4.1.2.5 管线穿越临空墙3）管线穿越人防外墙、密闭墙非人防区人防区公称压力不小于1MPa的阀门图4.1.2.6 管线穿越人防外墙、密闭墙4）管线穿越人防与非人防楼层给水管，消防水管，压力排水管公称压力不小图4.1.2.7 管线穿越人防与非人防楼层2.2 预埋管安装1） 预埋管直径要与所连接的管子、手动密闭阀门或防爆超压排气活门的接管直径相一致。
人防地下室机电安装（二）引言概述：本文主要介绍了人防地下室机电安装的相关内容。
机电安装是人防地下室建设中的重要环节，涉及到电气设备、通风系统、消防设施等方面。
本文将从5个大点出发，详细阐述了人防地下室机电安装中的要点和注意事项。
一、电气设备安装1. 安装电源系统，包括主电箱、备用发电机等。
2. 安装照明设备，保证地下室的照明充足。
3. 安装监控系统，提高地下室的安全性。
4. 安装电梯和扶梯，方便人员进出地下室。
5. 安装火灾报警系统，及时发现并处置火灾。
二、通风系统安装1. 安装通风机组，保证地下室空气流通。
2. 安装新风系统，提供新鲜空气。
3. 安装排烟系统，防止一氧化碳积聚。
4. 安装空调系统，调节地下室温湿度。
5. 安装空气净化设备，提高地下室空气质量。
三、给排水系统安装1. 安装给水系统，保证地下室正常供水。
2. 安装排水系统，排除地下室内的污水和雨水。
3. 安装污水处理设备，处理地下室的污水。
4. 安装消防水系统，便于灭火工作。
5. 安装烟雾排烟系统，排除火灾烟雾。
四、消防设施安装1. 安装消防报警器，及时报警。
2. 安装灭火器，提供灭火手段。
3. 安装消火栓系统，便于灭火工作。
4. 安装防烟系统，防止火灾烟雾蔓延。
5. 安装防火门和防火隔离墙，限制火势的扩散。
五、其他设备安装1. 安装紧急广播系统，提供紧急通讯功能。
2. 安装应急照明设备，保障照明需求。
3. 安装防护设备，确保人员安全。
4. 安装安全出口标识，指引人员疏散。
5. 安装监控设备，增加地下室安全防范能力。
总结：人防地下室机电安装是地下室建设的重要环节，涉及到多个方面的设备和系统。
通过本文的介绍，可以了解到机电安装中的要点和注意事项，确保人防地下室的安全和正常运行。
同时，对于人防地下室的机电设备维护和后期管理也有一定的参考意义。
