地铁机电安装及装修工程质量图片讲解

发展趋势与展望
总结词
发展趋势与展望
详细描述
随着科技的不断进步和应用，机电安装工程新技术的发展趋势也在不断变化。未来，智 能化、自动化、数字化等技术的应用将更加广泛，机电安装工程将更加注重环保和可持 续发展。同时，随着新技术的不断涌现，机电安装工程的质量和效率将得到进一步提升，
为人类创造更加美好的生活和工作环境。
02
机电安装工程质量通病防 治
质量通病的定义与分类
• 总结词：质量通病是指在机电安装工程中常见且具有代表性的质量问题， 通常分为功能性质量通病和观感性质量通病两类。
• 详细描述：质量通病是指在机电安装工程中经常出现且具有代表性的质量问题，如设备运行不正常、安装位置不准确、 管道漏水等。这些质量问题通常会影响设备的正常运行和使用效果，甚至可能对人身安全造成威胁。根据质量问题的表 现形式和影响程度，通常可分为功能性质量通病和观感性质量通病两类。功能性质量通病是指质量问题对设备的功能性 使用造成影响，如电机无法启动、水泵流量不足等；观感性质量通病则是指质量问题对设备的外观和感官效果造成影响， 如设备安装不整齐、管道布置杂乱等。
监控质量效果
对工程实施过程中的质量进行 实时监测和记录，及时发现和 解决问题。
明确质量目标
根据工程要求和规范，制定明 确的质量目标。
实施质量保证
通过有效的质量管理体系和技 术手段，确保工程质量的稳定 和可靠。
持续改进
通过对质量数据的分析，不断 优化质量控制和管理体系，提 高工程质量水平。
质量控制与管理的案例分析与实践经验
机电安装工程质量通病防治 及创优工程课件
contents
目录
• 机电安装工程概述 • 机电安装工程质量通病防治 • 机电安装工程创优工程实践 • 机电安装工程质量控制与管理 • 机电安装工程新技术与发展趋势

END
地铁常规设备安装及装修施工质量策划及 样板标准
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃

第十部分

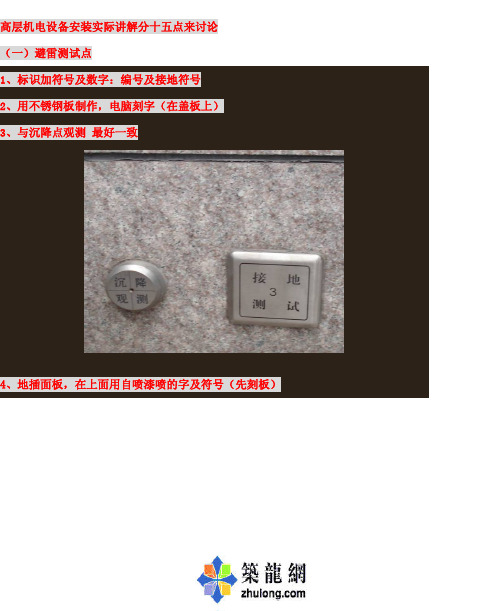

管、电、风细部安装
机房保温管道穿墙接逢处理，采用铝皮装饰圈。
机房保温管道穿墙接逢处理，采用铝皮 装饰圈。
管道穿墙处用镀锌钢板装饰圈做收口处理
成排管道安装：直线部分管道互相平行，间距均匀；弯 曲部分弯头设置在一条直线上，保持与直线部分等距离。
保温水管穿墙，预留刚性套管，位置准确。
预埋套管排布整齐
第五部分
管、电井道内安装
各种管道标识明显，水流方向标识清楚， 顶部采用装饰圈收口。
进道内桥架、母线安装。
管井内立管承重支架设置，支架与管道之间用圆弧形板焊接， 经过镀锌后，进行二次安装，采用槽钢做承重支承件。
桥架内电缆敷设，整齐、 美观、牢固。 成排配电箱安装，整齐美观， 成排线槽安装合理。
柔性穿墙管---效果好、加工安装复杂、有成品、
刚性穿墙管迎水面防水--效果一般、加工安装简单、有成品
苯板保护层 管根加强层 外墙防水层 地下室外墙
砂浆找坡 套管外壁 聚硫密封膏
止水钢板
设备管道 沥青麻丝填实
迎水面
无防水要求楼板套管预埋
钢套管 楼板
工艺说明：
套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定，预留套管长度为 楼板厚度、底板抹灰厚度与地面抹灰厚度总和，卫生间一般预留50mm，套管 两端与楼板上、下部齐平。
风管制作安装规范。
风管、水管排布错落有致，安装规范合理， 且穿墙处均安装有预留套管。
吊顶内风管、水管、桥架、线管排布横平竖直，上下 错落有致。
走廊综合管理布置
圆弧走廊综合管理布置
走廊吊顶内风管、水管、桥架、管线安装前进行 二次深化设计，采用电脑排版，布局科学合理。
第三部分
配电箱、开关、插座安装

3、立管安装：校核预留甩囗的高度、方向是否正确。 4、支管及阀门部件安装：将预制好的支管从立管甩口依次逐段进行安 装，根据管道长度适当加好临时固定卡，核定不同用水设备预留口高度、位 置是否正确、找平找正后栽支管卡件，上临时丝堵。支管如装有水表先装上 连接管，试压后在交工前拆下连接管，安装水表。 5、预留洞填塞：填塞前应清洗干净，涂刷聚合物水泥砂浆作粘结层。 洞口应采用掺有微膨胀剂的细石砼分二次浇筑，预留洞底部的模板应固定牢 固，不得下垂，第一次浇筑至楼板厚度的 1/2，达到一定强度后再浇筑至楼 板上表面 6、管道防腐和保温：给水管道铺设与安装的防腐均应按设汁要求及国 家验收规范施工，所有型钢支架及管道镀锌层破坏处和外露丝扣要补刷防锈 漆。 7、土建细部处理：腻子面层应坚实牢固，手摸面层光滑平整、不掉粉、 不起皮和开裂现象，眼观阴阳角不得有水波浪现象；管根处需做止水台。
3）电缆穿过竖井后，用防火枕进行密实封堵。利用结构施工期间在楼板底面预埋 的埋件，来固定防火隔板，防火隔板采用 4mm 厚的钢板。防火枕的规格为 32O×120×25,Ⅱ型为 160×120×25,Ⅲ型为 160×75×25,要根据预留洞日尺寸 和桥架尺寸，选择防火枕型号。在防火隔板上摆放防火枕时,要按顺序摆放整齐，挨紧 电缆，使防火枕与电缆之间空隙不得大于 10mm，防火枕摆放厚度不得小于 240mm。
