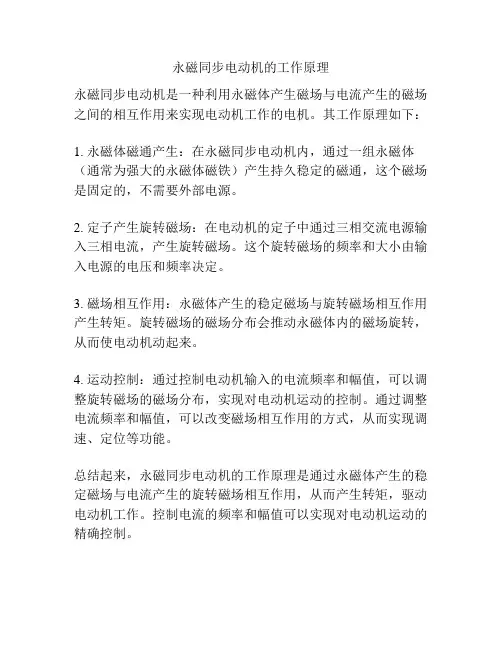

永磁同步电动机的工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场之间的相互作用来实现电动机工作的电机。

其工作原理如下：
1. 永磁体磁通产生：在永磁同步电动机内，通过一组永磁体（通常为强大的永磁体磁铁）产生持久稳定的磁通，这个磁场是固定的，不需要外部电源。

2. 定子产生旋转磁场：在电动机的定子中通过三相交流电源输入三相电流，产生旋转磁场。

这个旋转磁场的频率和大小由输入电源的电压和频率决定。

3. 磁场相互作用：永磁体产生的稳定磁场与旋转磁场相互作用产生转矩。

旋转磁场的磁场分布会推动永磁体内的磁场旋转，从而使电动机动起来。

4. 运动控制：通过控制电动机输入的电流频率和幅值，可以调整旋转磁场的磁场分布，实现对电动机运动的控制。

通过调整电流频率和幅值，可以改变磁场相互作用的方式，从而实现调速、定位等功能。

总结起来，永磁同步电动机的工作原理是通过永磁体产生的稳定磁场与电流产生的旋转磁场相互作用，从而产生转矩，驱动电动机工作。

控制电流的频率和幅值可以实现对电动机运动的精确控制。

WORD 文档可编辑技术资料 专业分享第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。

在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。

但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。

永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

永磁同步电动机原理与分析
永磁同步电动机（Permanent Magnet Synchronous Motor，简称PMSM）是一种采用永磁体作为励磁源的同步电动机，相比传统的感应电动机具有更高的效率、功率密度和响应性能。

以下将对永磁同步电动机的工作原理和分析进行详细介绍。

一、永磁同步电动机的工作原理
1.定子部分：定子是由绕组、磁极和铁芯组成的。

绕组通过接通电源来产生定子磁场，绕组中的电流按照一定的规律进行调节，使得磁极之间的磁场呈现为正弦波形。

2.转子部分：转子是由永磁体和铁芯组成的。

永磁体可以为硬磁性材料，通过其产生一个固定的磁场，与定子的磁场相互作用，产生转矩。

当定子的绕组通电时，定子的磁场是旋转磁场，与转子的磁场相互作用，产生转矩。

由于转子的磁场是由永磁体提供的，所以称之为永磁同步电动机。

二、永磁同步电动机的分析
对于永磁同步电动机的分析，主要包括电磁特性分析和运动特性分析两个方面。

1.电磁特性分析：
2.运动特性分析：
运动特性分析还包括转矩与转速之间的关系。

转矩大小与永磁体和定子磁场之间的相对位置有关，当两者之间的磁场相互作用达到最大时，产生的转矩也会达到最大。

此外，还需要对永磁同步电动机进行电磁特性计算、变磁链接计算以及功率因数的分析，来进一步了解电机的性能特点。

总结：
永磁同步电动机是一种采用永磁体作为励磁源的同步电动机，具有高效率、功率密度和响应性能等特点。

其工作原理是通过定子磁场和转子磁场之间的相互作用来产生电磁转矩。

在分析方面，需要对电磁特性和运动特性进行分析，以了解电机的性能特点。

要充分使用好一台永磁同步电动机，发挥其最大使用功率，一般需要了解的主要参数包括额定电流、额定电压、额定转速、额定频率、磁极数、磁极位置(需要与旋转编码器配合)、反向电势、空载电流、定子电阻、电子电感等。

而需要重新测定的参数主要有定子电阻、定子电感、空载电流、反向电势和磁极位置。

1.额定电流每一台电动机都标有额定电流。

在工作时，工作电流不应超过额定电流，超过额定电流，会损坏电动机;工作电流也不应太低于额定电流，造成大马拉小车的浪费现象。

根据抽油机工作特点，电动机工作电流应在70%一100%额定电流范围内最为合适。

额定电流就是电机在允许的温度、海拔和安装条件下正常工作时所允许长期通过的最大电流。

对于一个三相5KW的电动机，额定电流指的是总电流还是单相得电流？即这个电动机的额定电流是5KW/380V=13A还是5KW/380V/3=4.3A?三相电动机的额定电流指的是电机电源引入线的线电流，对于星型接法的电动机，线电流就等于相电流，对于三角形接法的电动机，线电流等于根号3倍的相电流。

额定电流计算公式：Ie=P/（√3U*η*COSφ）P--电动机额定功率；U--电动机线电压；η--电动机满载时效率；COSφ---电动机满载时功率因数。

目前国产电动机无5kW这个规格，与之最接近的是5.5kW，以Y系列5.5kW 2极电机为例，η=85.5%，COSφ=0.88 则该电动机的额定电流为：Ie=5.5*1000/(√3*380*0.855*0.88)=11.1（A）2.堵转电流将电机轴固定不使其转动，通电，这时候的电流就是堵转电流，一般的交流电机，包括调频电机，是不允许堵转的。

由交流电机的外特性曲线，交流电机在堵转时，会产生“颠覆电流”烧电机。

堵转电流的字面意义很清楚，但大电机的实际测量不可能在额定电压下进行，所以派生出各种不同的实验方法测量后换算，有降压的，如用100V，或其它值，如用额定电流的，等等。

堵转电流是把电动机转子固定住送100V的电压所产生的电流，启动电流是电机在刚一起动瞬间所产生的电流。

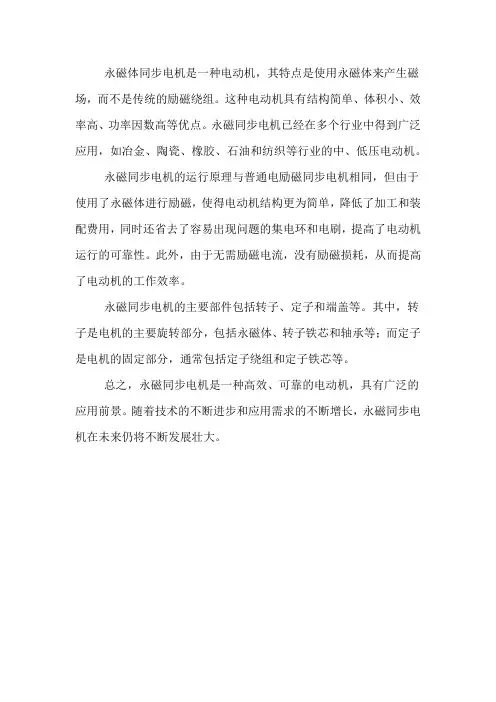

永磁体同步电机是一种电动机，其特点是使用永磁体来产生磁场，而不是传统的励磁绕组。

这种电动机具有结构简单、体积小、效率高、功率因数高等优点。

永磁同步电机已经在多个行业中得到广泛应用，如冶金、陶瓷、橡胶、石油和纺织等行业的中、低压电动机。

永磁同步电机的运行原理与普通电励磁同步电机相同，但由于使用了永磁体进行励磁，使得电动机结构更为简单，降低了加工和装配费用，同时还省去了容易出现问题的集电环和电刷，提高了电动机运行的可靠性。

此外，由于无需励磁电流，没有励磁损耗，从而提高了电动机的工作效率。

永磁同步电机的主要部件包括转子、定子和端盖等。

其中，转子是电机的主要旋转部分，包括永磁体、转子铁芯和轴承等；而定子是电机的固定部分，通常包括定子绕组和定子铁芯等。

总之，永磁同步电机是一种高效、可靠的电动机，具有广泛的应用前景。

随着技术的不断进步和应用需求的不断增长，永磁同步电机在未来仍将不断发展壮大。

永磁同步电动机的原理与结构详解来源 |防爆云平台近些年永磁同步电动机得到较快发展，其特点是功率因数⾼、效率⾼，在许多场合开始逐步取代最常⽤的交流异步电机，其中异步启动永磁同步电动机的性能优越，是⼀种很有前途的节能电机。

永磁同步电动机永磁同步电动机的定⼦永磁同步电动机的定⼦结构与⼯作原理与交流异步电动机⼀样，多为4极形式。

图1是安装在机座内的定⼦铁芯，有24个槽。

图1—定⼦铁芯与机座电机绕组按3相4极布置，采⽤单层链式绕组，通电产⽣4极旋转磁场。

图2是有线圈绕组的定⼦⽰意图。

图2--同步电动机定⼦绕组永磁同步电动机的转⼦永磁同步电动机与普通异步电动机的不同是转⼦结构，转⼦上安装有永磁体磁极，永磁体在转⼦中的布置位置有多种，下⾯介绍⼏种主要形式。

永磁体转⼦铁芯仍需⽤硅钢⽚叠成，因为永磁同步电动机基本都采⽤逆变器电源驱动，即使产⽣正弦波的变频器输出都含有⾼频谐波，若⽤整体钢材会产⽣涡流损耗。

第⼀种形式：图3左图就是⼀个安装有永磁体磁极的转⼦，永磁体磁极安装在转⼦铁芯圆周表⾯上，称为表⾯凸出式永磁转⼦。

磁极的极性与磁通⾛向见图3右图，这是⼀个4极转⼦。

图3--表⾯凸出式永磁转⼦根据磁阻最⼩原理，也就是磁通总是沿磁阻最⼩的路径闭合，利⽤磁引⼒拉动转⼦旋转，于是永磁转⼦就会跟随定⼦产⽣的旋转磁场同步旋转。

第⼆种形式：图4中，左图是另⼀种安装有永磁体磁极的转⼦，永磁体磁极嵌装在转⼦铁芯表⾯，称为表⾯嵌⼊式永磁转⼦。

磁极的极性与磁通⾛向见图4右图，这也是⼀个4极转⼦。

图4--表⾯嵌⼊式永磁转⼦第三种形式：在较⼤的电机⽤得较多是在转⼦内部嵌⼊永磁体，称为内埋式永磁转⼦（或称为内置式永磁转⼦或内嵌式永磁转⼦），永磁体嵌装在转⼦铁芯内部，铁芯内开有安装永磁体的槽，永磁体的布置主要⽅式见图5。

在每⼀种形式中⼜有采⽤多层永磁体进⾏组合的⽅式。

图5--内埋式永磁转⼦的形式下⾯就径向式布置的转⼦为例做介绍。

图6是转⼦铁芯，为防⽌永磁体磁通短路，在转⼦铁芯还开有隔磁空槽，槽内也可填充隔磁材料。

永磁同步电动机原理
永磁同步电动机是一种使用磁场互作用来产生机械转动的电动机。

它由一个固定的外部磁场和一个旋转的内部磁场组成。

首先，永磁同步电动机的外部磁场由永久磁铁或永磁体产生，这种磁场在空间中保持不变。

而内部磁场则通过将电流通入电动机的转子中来产生。

内部磁场的产生是通过电流产生的磁场与外部磁场相互作用而实现的。

当电流通过转子绕组时，产生的磁场会与外部磁场相互作用。

由于外部磁场是恒定的，转子绕组的磁场会以同步的速度旋转。

这样，转子就会跟随磁场的旋转而实现机械转动。

为了实现持续的机械转动，永磁同步电动机必须通过控制电流的频率和相位来确保内部磁场与外部磁场始终保持同步。

这通常是通过电机驱动系统中的电子控制器实现的。

总的来说，永磁同步电动机利用外部磁场和内部磁场之间的相互作用来产生机械转动。

通过控制电流的频率和相位，可以使内部磁场与外部磁场始终保持同步，从而实现稳定的机械运动。

永磁电机的工作原理永磁电机是一种常见的电动机类型，它利用永磁体产生的磁场与电流产生的磁场相互作用，从而产生转矩，驱动机械运动。

下面将详细介绍永磁电机的工作原理。

1. 磁场产生永磁电机中的永磁体通常采用稀土永磁材料，如钕铁硼或钴磁铁等。

这些材料具有较高的磁导率和矫顽力，能够产生强大的磁场。

永磁体通常被制成圆柱形或矩形，并通过磁化处理，使其在磁化方向上具有较高的磁感应强度。

2. 定子和转子永磁电机由定子和转子两部分组成。

定子是静止不动的部分，通常由铁心和绕组构成。

转子则是旋转的部分，通常由轴和磁极组成。

磁极可以是永磁体，也可以是通过电流激励的电磁铁。

3. 磁场与电流相互作用当电流通过定子绕组时，根据安培定律，会在绕组周围产生磁场。

这个磁场与永磁体产生的磁场相互作用，产生转矩。

根据洛伦兹力的作用方向，电流方向与磁场方向之间存在右手定则，即当右手握住绕组，大拇指指向电流方向，其他四指指向磁场方向，手掌所在的方向即为转矩的方向。

4. 转矩和转速根据电磁学原理，转矩与磁场的乘积成正比，也与电流的大小成正比。

因此，增加电流可以增加转矩。

另外，转矩还与转子磁极的数量和磁极之间的间隙有关。

增加磁极数量和减小间隙可以增加转矩。

转速则由输入电压和负载特性决定。

5. 控制方法永磁电机的转速可以通过调节输入电压和电流来控制。

通常采用调制技术，如脉宽调制（PWM）来实现精确的转速控制。

此外，还可以通过改变磁极的数量和位置，调整磁场分布，从而实现不同转速和转矩的要求。

6. 应用领域永磁电机由于其高效率、高转矩和小体积等特点，广泛应用于各个领域。

例如，工业领域中的机床、风力发电机组、泵和压缩机等；交通领域中的电动汽车、混合动力汽车和电动自行车等；家用电器领域中的洗衣机、冰箱和空调等。

总结：永磁电机利用永磁体产生的磁场与电流产生的磁场相互作用，从而产生转矩，驱动机械运动。

通过调节输入电压和电流，可以实现精确的转速控制。

永磁电机具有高效率、高转矩和小体积等优点，被广泛应用于工业、交通和家用电器等领域。
