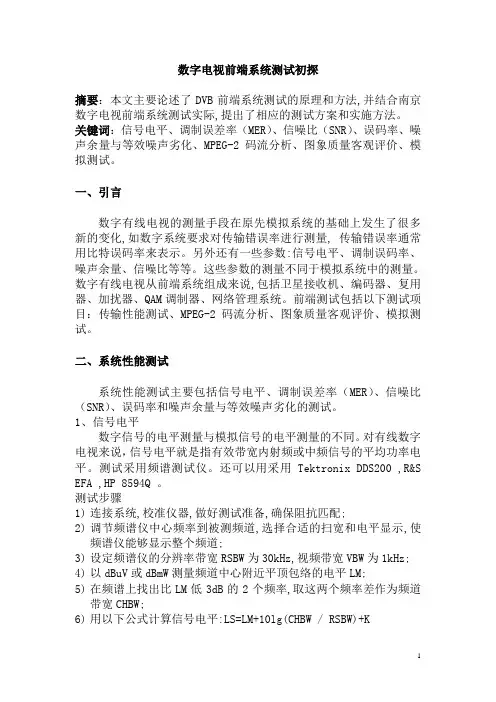

数字电视前端系统测试初探摘要:本文主要论述了DVB前端系统测试的原理和方法,并结合南京数字电视前端系统测试实际,提出了相应的测试方案和实施方法。
关键词:信号电平、调制误差率(MER)、信噪比(SNR)、误码率、噪声余量与等效噪声劣化、MPEG-2 码流分析、图象质量客观评价、模拟测试。
一、引言数字有线电视的测量手段在原先模拟系统的基础上发生了很多新的变化,如数字系统要求对传输错误率进行测量, 传输错误率通常用比特误码率来表示。
另外还有一些参数:信号电平、调制误码率、噪声余量、信噪比等等。
这些参数的测量不同于模拟系统中的测量。
数字有线电视从前端系统组成来说,包括卫星接收机、编码器、复用器、加扰器、QAM调制器、网络管理系统。
前端测试包括以下测试项目:传输性能测试、MPEG-2码流分析、图象质量客观评价、模拟测试。
二、系统性能测试系统性能测试主要包括信号电平、调制误差率(MER)、信噪比(SNR)、误码率和噪声余量与等效噪声劣化的测试。
1、信号电平数字信号的电平测量与模拟信号的电平测量的不同。
对有线数字电视来说,信号电平就是指有效带宽内射频或中频信号的平均功率电平。
测试采用频谱测试仪。
还可以用采用Tektronix DDS200 ,R&S EFA ,HP 8594Q 。
测试步骤1)连接系统,校准仪器,做好测试准备,确保阻抗匹配;2)调节频谱仪中心频率到被测频道,选择合适的扫宽和电平显示,使频谱仪能够显示整个频道;3)设定频谱仪的分辨率带宽RSBW为30kHz,视频带宽VBW为1kHz;4)以dBuV或dBmW测量频道中心附近平顶包络的电平LM;5)在频谱上找出比LM低3dB的2个频率,取这两个频率差作为频道带宽CHBW;6)用以下公式计算信号电平:LS=LM+10lg(CHBW / RSBW)+K测试说明:校准系数K 由频谱仪厂家提供,对典型频谱仪,K 在1.7dB 左右.如果频谱仪可以以dB/HZ 来显示电平,则不需要校准系数K.由于实际测得的值是C+N 的值.因此要求频道外所显示的噪声电平至少比频道内的最大电平低15dB,才可以忽略噪声的贡献.否则应当根据校准曲线来修正。
数字电视实验1第一次实验模拟彩色全电视信号观测实验一.实验仪器1.JH8000DTV数字电视实验系统装置一台2.配置计算机一台3.模拟彩色电视信号发生器一台4.示波器一台二.实验目的观察模拟彩色电视信号发生器送出的各类彩色电视信号,并用示波器测量各类信号的特点。
三.实验步骤外接端口和地线端。
2.开启JH8000DTV数字电视实验系统装置总电源,开启视频A/D,D/A 转换模块电源开关,注意关闭DVD电源,转换开关1按下3.开启模拟彩色电视信号发生器的电源,变换信号发生器的图像输出选择开关,通过监视器观察各类图像信号。
4.将模拟彩色电视信号同时接入示波器,观测:1)图像正程期时间长度。
2)不同图像在正程期中的电信号的特点。
3)图像行消隐,场消隐,行同步,场同步,色同步信号。
四.实验要求1.记录两种图像的变化,正程期的图像变化情况。
2.记录模拟全电视信号的逆程期各信号数据。
视频A/D,D/A实验内容实验一视频源的参数调整一.实验仪器1.JH8000DTV数字电视实验系统装置一台2.配置计算机一台二.实验目的调整图像的亮度、对比度、色饱和度、色调,观察图像的变化。
三.实验步骤2.开启JH8000DTV数字电视实验系统装置总电源3.开启信号源DVD以及监视器的电源4.同时开启编解码模块的电源(即电源2、电源3,见图1.3.1,注意:此时电源1必须处于关闭状态)5.打开计算机并启动系统实验软件:双击桌面上的Encode图标启动软件,经过一个Flash界面后便进入欢迎界面,软件启动完成,如下图(图1.3.2)。
图1.3.2(1) 选做实验:点击“进入”按钮进入主实验界面(图1.3.1-2)。
图1.3.3选择“视频源的参数设置”实验项目,然后单击“进入”或者双击“视频源的参数设置”实验项目,进入具体实验面板。
(图1.3.1-3)进入实验的基本设置:设置亮度值------------0-255设置色饱和度值------0-255设置对比度值---------0-255设置色调---------------0-255图1.3.4(2)将示波器探头接到解码板左下方“图像输出”接口。

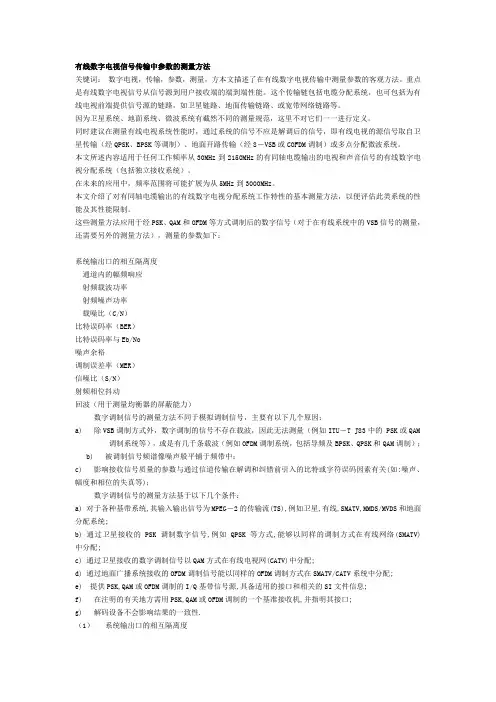

有线数字电视信号传输中参数的测量方法关键词:数字电视,传输,参数,测量,方本文描述了在有线数字电视传输中测量参数的客观方法。
重点是有线数字电视信号从信号源到用户接收端的端到端性能。
这个传输链包括电缆分配系统,也可包括为有线电视前端提供信号源的链路,如卫星链路、地面传输链路、或宽带网络链路等。
因为卫星系统、地面系统、微波系统有截然不同的测量规范,这里不对它们一一进行定义。
同时建议在测量有线电视系统性能时,通过系统的信号不应是解调后的信号,即有线电视的源信号取自卫星传输(经QPSK、BPSK等调制)、地面开路传输(经8-VSB或COFDM调制)或多点分配微波系统。
本文所述内容适用于任何工作频率从30MHz到2150MHz的有同轴电缆输出的电视和声音信号的有线数字电视分配系统(包括独立接收系统)。
在未来的应用中,频率范围将可能扩展为从5MHz到3000MHz。
本文介绍了对有同轴电缆输出的有线数字电视分配系统工作特性的基本测量方法,以便评估此类系统的性能及其性能限制。
这些测量方法应用于经PSK、QAM和OFDM等方式调制后的数字信号(对于在有线系统中的VSB信号的测量,还需要另外的测量方法),测量的参数如下:系统输出口的相互隔离度通道内的幅频响应射频载波功率射频噪声功率载噪比(C/N)比特误码率(BER)比特误码率与Eb/No噪声余裕调制误差率(MER)信噪比(S/N)射频相位抖动回波(用于测量均衡器的屏蔽能力)数字调制信号的测量方法不同于模拟调制信号,主要有以下几个原因:a) 除VSB调制方式外,数字调制的信号不存在载波,因此无法测量(例如ITU-T J83中的 PSK或QAM调制系统等),或是有几千条载波(例如OFDM调制系统,包括导频及BPSK、QPSK和QAM调制);b) 被调制信号频谱像噪声般平铺于频带中;c) 影响接收信号质量的参数与通过信道传输在解调和纠错前引入的比特或字符误码因素有关(如:噪声、幅度和相位的失真等);数字调制信号的测量方法基于以下几个条件:a) 对于各种基带系统,其输入输出信号为MPEG-2的传输流(TS),例如卫星,有线,SMATV,MMDS/MVDS和地面分配系统;b) 通过卫星接收的PSK调制数字信号,例如QPSK等方式,能够以同样的调制方式在有线网络(SMATV) 中分配;c) 通过卫星接收的数字调制信号以QAM方式在有线电视网(CATV)中分配;d) 通过地面广播系统接收的OFDM调制信号能以同样的OFDM调制方式在SMATV/CATV系统中分配;e) 提供PSK,QAM或OFDM调制的I/Q基带信号源,具备适用的接口和相关的SI文件信息;f) 在注明的有关地方需用PSK,QAM或OFDM调制的一个基准接收机,并指明其接口;g) 解码设备不会影响结果的一致性.(1)系统输出口的相互隔离度系统隔离度通常在以下几个连接处测量a) 系统输出连接相邻用户的分支器连接处;b) 系统输出连接相同多用户的分支器连接处;c) 相邻环路系统的输出处;测量方法如同模拟调制系统方法,使用扫描信号发生器测量。

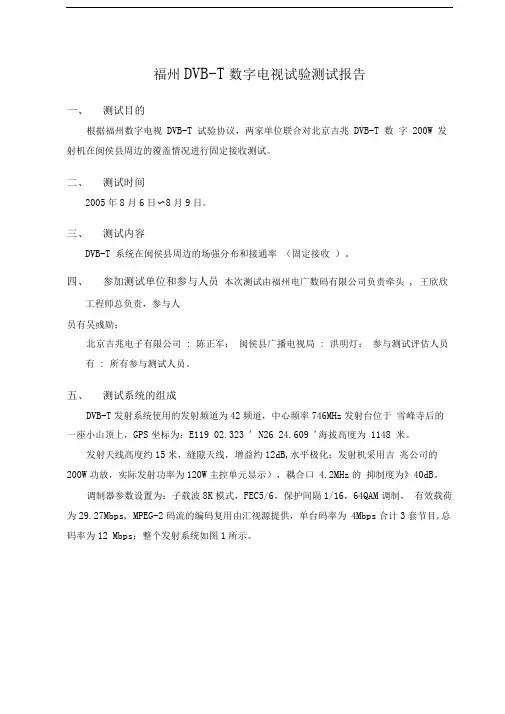

福州DVB-T数字电视试验测试报告一、测试目的根据福州数字电视DVB-T 试验协议,两家单位联合对北京吉兆DVB-T 数字200W 发射机在闽侯县周边的覆盖情况进行固定接收测试。
二、测试时间2005年8月6日〜8月9日。
三、测试内容DVB-T 系统在闽侯县周边的场强分布和接通率(固定接收)。
四、参加测试单位和参与人员本次测试由福州电广数码有限公司负责牵头, 王欣欣工程师总负责,参与人员有吴彧勋;北京吉兆电子有限公司: 陈正军;闽侯县广播电视局: 洪明灯;参与测试评估人员有: 所有参与测试人员。
五、测试系统的组成DVB-T发射系统使用的发射频道为42频道,中心频率746MHz发射台位于雪峰寺后的一座小山顶上,GPS坐标为:E119 02.323 ' N26 24.609 '海拔高度为1148 米。
发射天线高度约15米,缝隙天线,增益约12dB,水平极化;发射机采用吉兆公司的200W功放,实际发射功率为120W主控单元显示),耦合口4.2MHz的抑制度为》40dB。
调制器参数设置为:子载波8K模式,FEC5/6,保护间隔1/16,64QAM调制,有效载荷为29.27Mbps, MPEG-2码流的编码复用由汇视源提供,单台码率为4Mbps合计3套节目,总码率为12 Mbps;整个发射系统如图1所示。
图1接收系统由接收天线、机顶盒、电视、场强仪和供电系统组成。
接收天线是由北京吉兆电子公司提供的标准接收天线,型号为:天津产900E;,机顶盒是北京吉兆电子提供的PBI机顶盒;场强仪是PROMAX公司的PR0LINK-4C,测试灵敏度为20dB V,低于20dB V的场强数据只能作为参考,不能保证精度。
整个接收系统详见图2图2六、测试过程测试从8月2日上午开始,实际测试时间为3天,测试路线主要由闽侯县洪明灯工程师提供,主要的目的是与MUDS的测试效果进行比较,详见测试路线图。
七、结论用近三天的时间对发射塔周边的主要干道的场强分布情况进行了测试,主要覆盖距离在向南方向约14公里,向东约10公里,向北约8公里,向西约10公里。

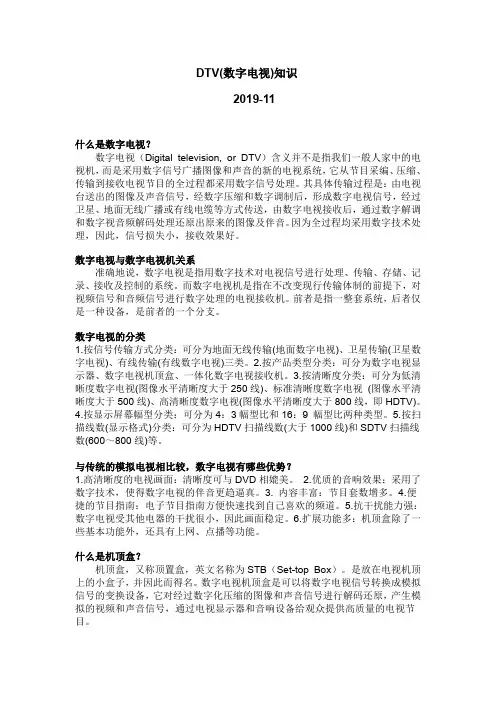

DTV(数字电视)知识2019-11什么是数字电视?数字电视(Digital television, or DTV)含义并不是指我们一般人家中的电视机,而是采用数字信号广播图像和声音的新的电视系统,它从节目采编、压缩、传输到接收电视节目的全过程都采用数字信号处理。
其具体传输过程是:由电视台送出的图像及声音信号,经数字压缩和数字调制后,形成数字电视信号,经过卫星、地面无线广播或有线电缆等方式传送,由数字电视接收后,通过数字解调和数字视音频解码处理还原出原来的图像及伴音。
因为全过程均采用数字技术处理,因此,信号损失小,接收效果好。
数字电视与数字电视机关系准确地说,数字电视是指用数字技术对电视信号进行处理、传输、存储、记录、接收及控制的系统。
而数字电视机是指在不改变现行传输体制的前提下,对视频信号和音频信号进行数字处理的电视接收机。
前者是指一整套系统,后者仅是一种设备,是前者的一个分支。
数字电视的分类1.按信号传输方式分类:可分为地面无线传输(地面数字电视)、卫星传输(卫星数字电视)、有线传输(有线数字电视)三类。
2.按产品类型分类:可分为数字电视显示器、数字电视机顶盒、一体化数字电视接收机。
3.按清晰度分类:可分为低清晰度数字电视(图像水平清晰度大于250线)、标准清晰度数字电视(图像水平清晰度大于500线)、高清晰度数字电视(图像水平清晰度大于800线,即HDTV)。
4.按显示屏幕幅型分类:可分为4:3幅型比和16:9 幅型比两种类型。
5.按扫描线数(显示格式)分类:可分为HDTV扫描线数(大于1000线)和SDTV扫描线数(600~800线)等。
与传统的模拟电视相比较,数字电视有哪些优势?1.高清晰度的电视画面:清晰度可与DVD相媲美。
2.优质的音响效果:采用了数字技术,使得数字电视的伴音更趋逼真。
3. 内容丰富:节目套数增多。
4.便捷的节目指南:电子节目指南方便快速找到自己喜欢的频道。
5.抗干扰能力强:数字电视受其他电器的干扰很小,因此画面稳定。

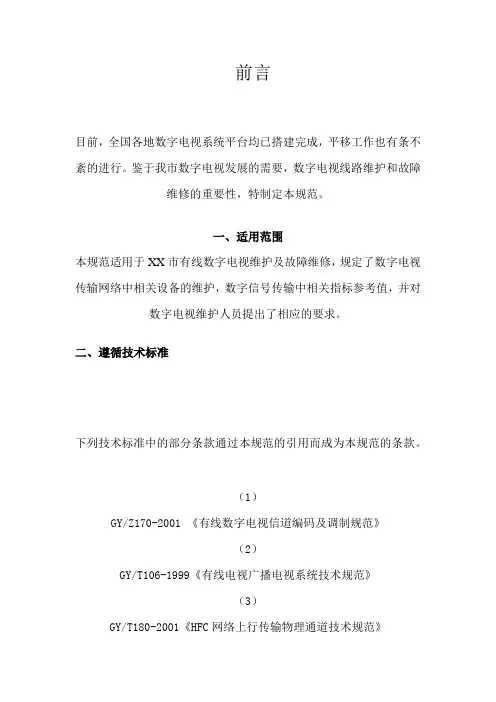

前言目前,全国各地数字电视系统平台均已搭建完成,平移工作也有条不紊的进行。
鉴于我市数字电视发展的需要,数字电视线路维护和故障维修的重要性,特制定本规范。
一、适用范围本规范适用于XX市有线数字电视维护及故障维修,规定了数字电视传输网络中相关设备的维护,数字信号传输中相关指标参考值,并对数字电视维护人员提出了相应的要求。
二、遵循技术标准下列技术标准中的部分条款通过本规范的引用而成为本规范的条款。
(1)GY/Z170-2001 《有线数字电视信道编码及调制规范》(2)GY/T106-1999《有线电视广播电视系统技术规范》(3)GY/T180-2001《HFC网络上行传输物理通道技术规范》(4)《XX市有线电视系统总体规划》(5)《XX市有线电视系统总体技术方案》(6)《XX有线电视工程设计规范》三、技术维护规范3.1、数字电视系统测量参数包括码流分析参数,调制质量参数信号电平与频谱参数。
3.1.1信号电平及频谱参数主要有:信号电平、噪声电平、载噪比、噪声裕量、等价噪声劣化、带外杂散,均衡器响应,BER与Eb/N0的关系等。
功率测量是调整电平并使在整个电缆分配系统中信道交调失真最小的关键。
载噪比反应频带中信号与噪声的主要关系,噪声裕量反映了信道抵抗干扰及噪声的能力,等价噪声劣化表明系统性能损伤情况,带外杂散反映不同频道相互干扰的情况,均衡器响应则表明信道的线性失真情况,BER与Eb/N0的关系表明系统与理想系统之间的区别情况。
频谱测试给出了RF信道质量的直观显示(详见附件4《根据星座图显示判断原因》)。
3.1.2调制质量参数主要有:调制误差率(MER)、载波抑制、幅度不平衡、正交误差、相位抖动,RS解码前误码率等。
其中调制误差率反映了调制的总体质量;载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因;RS解码前误码率则反映了整个信道的可靠性的性能。
对数字调制的直接测量是找到信号失真源头的有用工具。

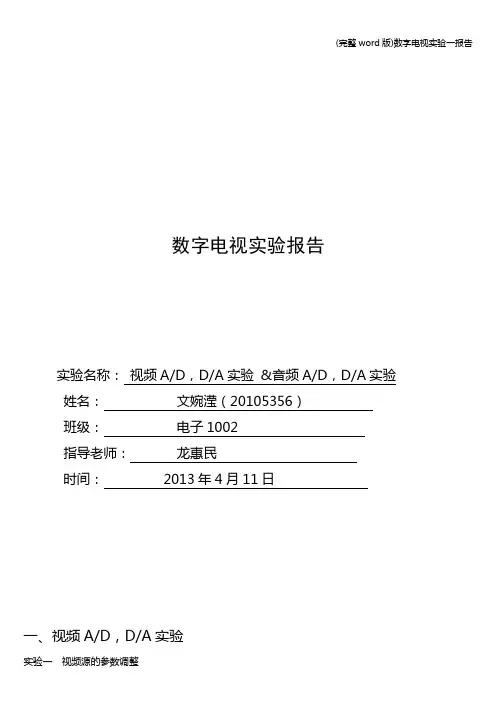

数字电视实验报告实验名称:视频A/D,D/A实验&音频A/D,D/A实验姓名:文婉滢(20105356)班级:电子1002指导老师:***时间:2013年4月11日一、视频A/D,D/A实验实验一视频源的参数调整1. 记录不同参数值时图像的变化,并分析结果。
答:改变基本设置的亮度、对比度、色饱和度、色调各参数值时的变化情况如表1所示:表1当其它值不变,只把亮度值变为原来的一半时,图像会变暗;当其它值不变,只把色度值变为原来的一半时,图像的颜色会变得更不鲜艳;当其它值不变,只把色调值变为原来的一半时,图像会变亮;当其它值不变,只把对比度变为原来的一半时,图像的色彩差(即对比性)变得不明显了。
改变高级的设置的相关参数:输入信号、电视制式、场信号模式、场信号标识以及行有效像素值时的变化情况如表2所示:表2当其它值不变时,只把输入信号改变为S-Video 时,图像会变暗且颜色会变少;当其它值不变时,只把电视制式改变为NTSC 时,图像会变大;当其它值不变时,只把场信号模拟设置改变为场的顶端为低/高电平时,图像无明显变化;当其它值不变时,只把场信号标识改变为02/04时,图像会变模糊;当其它值不变时,只把每行有效项改变为720时,会变宽。
2.解释行有效像素值与图像水平宽度之间的对应关系。
答:有效像素值等于单行像素和分辨率的乘积,前一个数表示单行图形构成点数,表示信号的精细程度。
分辨率实际上是纵向分辨能力,所以当单行像素一定时,图形水平宽度越宽,行有效像素越多。
实验二亮色延时实验1.记录不同参数值时图像的变化,并分析结果。
答:改变高级设置的关闭彩色和亮度延时,调整各参数值时的变化情况如表2所示:表3当其它值不变时,只把开启彩色改变为关闭彩色时,图像变为黑白;当其它值不变时,只把亮度延时改变为15时,图像无明显变化。
2. 记录亮色延时的参数值与示波器测量值之间的对应关系并进行适当分析答:延时从0改为15,分析:视频信号的色度分量通过系统的时间与相应的亮度分量通过系统的时间差值。

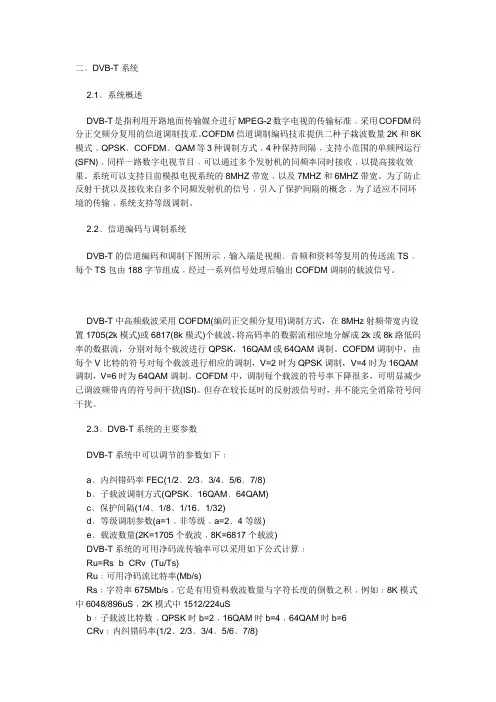

二﹑DVB-T系统2.1﹑系统概述DVB-T是指利用开路地面传输媒介进行MPEG-2数字电视的传输标准﹐采用COFDM码分正交频分复用的信道调制技朮。
COFDM信道调制编码技朮提供二种子栽波数量2K和8K 模式﹐QPSK﹑COFDM﹑QAM等3种调制方式﹐4种保持间隔﹐支持小范围的单频网运行(SFN)﹐同样一路数字电视节目﹐可以通过多个发射机的同频率同时接收﹐以提高接收效果。
系统可以支持目前模拟电视系统的8MHZ带宽﹐以及7MHZ和6MHZ带宽。
为了防止反射干扰以及接收来自多个同频发射机的信号﹐引入了保护间隔的概念﹐为了适应不同环境的传输﹐系统支持等级调制。
2.2﹑信道编码与调制系统DVB-T的信道编码和调制下图所示﹐输入端是视频﹑音频和资料等复用的传送流TS﹐每个TS包由188字节组成﹐经过一系列信号处理后输出COFDM调制的载波信号。
DVB-T中高频载波采用COFDM(编码正交频分复用)调制方式,在8MHz射频带宽内设置1705(2k模式)或6817(8k模式)个载波,将高码率的数据流相应地分解成2k或8k路低码率的数据流,分别对每个载波进行QPSK,16QAM或64QAM调制。
COFDM调制中,由每个V比特的符号对每个载波进行相应的调制,V=2时为QPSK调制,V=4时为16QAM 调制,V=6时为64QAM调制。
COFDM中,调制每个载波的符号率下降很多,可明显减少已调波频带内的符号间干扰(ISI)。
但存在较长延时的反射波信号时,并不能完全消除符号间干扰。
2.3﹑DVB-T系统的主要参数DVB-T系统中可以调节的参数如下﹕a﹑内纠错码率FEC(1/2﹑2/3﹑3/4﹑5/6﹑7/8)b﹑子载波调制方式(QPSK﹑16QAM﹑64QAM)c﹑保护间隔(1/4﹑1/8﹑1/16﹑1/32)d﹑等级调制参数(a=1﹐非等级﹐a=2﹑4等级)e﹑载波数量(2K=1705个载波﹐8K=6817个载波)DVB-T系统的可用净码流传输率可以采用如下公式计算﹕Ru=Rs×b×CRv×(Tu/Ts)Ru﹕可用净码流比特率(Mb/s)Rs﹕字符率675Mb/s﹐它是有用资料载波数量与字符长度的倒数之积﹐例如﹕8K模式中6048/896uS﹐2K模式中1512/224uSb﹕子载波比特数﹐QPSK时b=2﹐16QAM时b=4﹐64QAM时b=6CRv﹕内纠错码率(1/2﹑2/3﹑3/4﹑5/6﹑7/8)CRrs﹕RS纠错码﹐188/204Tu﹕有用字符长度Ts﹕保护间隔字符及有用字符总长度﹐对于何护间隔1/4﹑1/8﹑1/16﹑1/32(Tu/Ts)﹕分别等于4/5﹑8/9﹑16/17﹑32/33从上式可以算出﹐净码流比特率随内纠错码的提高而提高﹐随保护间隔的减小而提高﹐随调制效率QPSK﹑16QAM﹑64QAM的提高而提高。

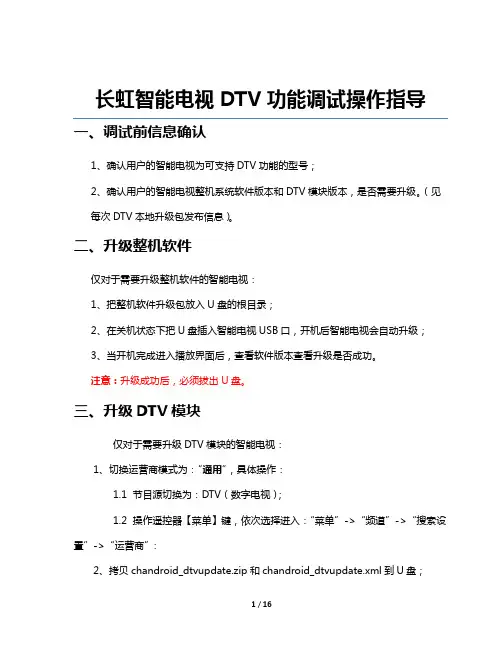

长虹智能电视DTV功能调试操作指导一、调试前信息确认1、确认用户的智能电视为可支持DTV功能的型号;2、确认用户的智能电视整机系统软件版本和DTV模块版本,是否需要升级。
(见每次DTV本地升级包发布信息)。
二、升级整机软件仅对于需要升级整机软件的智能电视:1、把整机软件升级包放入U盘的根目录;2、在关机状态下把U盘插入智能电视USB口,开机后智能电视会自动升级;3、当开机完成进入播放界面后,查看软件版本查看升级是否成功。
注意:升级成功后,必须拔出U盘。
三、升级DTV模块仅对于需要升级DTV模块的智能电视:1、切换运营商模式为:“通用”,具体操作:1.1 节目源切换为:DTV(数字电视);1.2 操作遥控器【菜单】键,依次选择进入:“菜单”->“频道”->“搜索设置”->“运营商”:2、拷贝chandroid_dtvupdate.zip和chandroid_dtvupdate.xml到U盘;注意:U盘格式为FAT32;且不能放置其他升级软件(如整机软件): *.pkg;3、将该U盘插入电视机USB口;4、操作遥控器【菜单】键,依次选择进入:“菜单”->“频道”->“数字电视软件本地升级”->“手动升级”->“升级”->“重启”;5、版本检查5.1 升级成功后,进入工厂菜单(方法:DTV源下,操作遥控器“菜单“,进入菜单,依次遥控器输入”0“、”8“、”1“、”6“四个数字键,可进入工厂菜单);5.2 在工厂菜单下,操作遥控器数字键:“8“,查看”DTV中间件版本“,确认是否和本次DTV本地升级包发布信息一致;6、后续操作6.1 重新选择运营商为当地运营商,方法:操作遥控器【菜单】键,依次选择进入:“菜单”->“频道”->“搜索设置”->“运营商”,通过下拉列表选择;(注:安卓4.0的机芯要输入“8888”才能出现下拉列表。
)6.2 重新搜索节目,并进行简单功能验证,包括以下部分:6.3 搜索、节目播放、EPG、解扰、重启整机确认DTV是否正常工作等;7、FAQ7.1 若USB升级后选择“重启”,整机无法启动,需手动关掉电视机电源再打开,然后操作遥控器“电源”键启动电视机;7.2 若出现部分U盘无法用于该升级的情况,请更换其他U盘重试;四、DTV功能调试<1>连接设备将信号线连接在一体机的高频头上,打开电源开机<2>选择节目源按遥控器【节目源】键,屏幕显示选项菜单如下的节目源选择菜单,选择数字电视。
长虹智能电视DTV功能调试操作指导一、调试前信息确认1、确认用户的智能电视为可支持DTV功能的型号;2、确认用户的智能电视整机系统软件版本和DTV模块版本,是否需要升级。
(见每次DTV本地升级包发布信息)。
二、升级整机软件仅对于需要升级整机软件的智能电视:1、把整机软件升级包放入U盘的根目录;2、在关机状态下把U盘插入智能电视USB 口,开机后智能电视会自动升级;3、当开机完成进入播放界面后,查看软件版本查看升级是否成功。
注意:升级成功后,必须拔出U盘。
三、升级DTV模块仅对于需要升级DTV模块的智能电视:1、切换运营商模式为:“通用”具体操作:1.1节目源切换为:DTV (数字电视);1.2操作遥控器【菜单】键,依次选择进入:“菜单”-> “频道”-> “搜索设置”-> “运营商”:2、拷贝chandroid_dtvupdate.zip 和chandroid_dtvupdate.xml 至U U 盘;U盘格式为FAT32;且不能放置其他升级软件(如整机软件):*pkg ;3、将该U盘插入电视机USB 口;4、操作遥控器【菜单】键,依次选择进入:“菜单”-> “频道”-> “数字电视软件本地升级”-> “手动升级”-> “升级”-> “重启”;5、版本检查5.1升级成功后,进入工厂菜单(方法:DTV源下,操作遥控器“菜单“,进入菜单,依次遥控器输入” 0 “、” 8 “、” 1 “、” 6 “四个数字键,可进入工厂菜单);5.2在工厂菜单下,操作遥控器数字键:“8 “,查看” DTV中间件版本“,确认是否和本次DTV本地升级包发布信息一致;6、后续操作6.1重新选择运营商为当地运营商,方法:操作遥控器【菜单】键,依次选择进入:“菜单”-> “频道”-> “搜索设置”-> “运营商”,通过下拉列表选择;(注: 安卓4.0的机芯要输入“ 8888 ”才能出现下拉列表。
DTV(数字电视)知识扫盲DVB介绍DVB(Digital Video Broadcasting)是数字视频⼴播的缩写,包括卫星、电缆(有线)电视、地⾯⼴播的数字电视、未来⾼清晰度电视在内多种格式数字电视的⼴播与传输。
作为⼀套技术上⽐较完善、明确、易于遵循的标准,DVB在世界范围内已得到了⼴泛的⽀持。
DVB信源编码和系统复⽤都遵循Mpeg2标准,信道编码根据传播⽅式的不同,可分为DVB-S、DVB-C、DVB-T三类,欧洲电信标准组织ETSI于1994年、1995年分别通过了适合于DVB-S、DVB-C、DVB-T的3个DVB标准,特点如下:DVB-S:卫星数字电视。
⽤于11/12GHz频段的卫星系统,技术难度⼩,传输业务量最⼤,覆盖⾯⼴,接收不灵活。
DVB-C:有线数字电视。
通常⽤于8MHz有线频道,能客纳38.5Mbit/s的有效载荷容量,传输8--10个电视频道,并没有邻频⼲扰,技术难度中等,传输业务量较⼩,可有交互功能。
DVB-T:地⾯数字⼴播电视。
⽤于地⾯7-8MHz频段的数字式地⾯电视系统,技术难度⾼,传输业务量⼩,接收灵活。
⽐较上述3类,卫星是最直接的途径,实现的技术难度较⼩,地⾯传输的难度最⼤。
因此,卫星⼴播最容易实现,⽽且可传输的业务量⼏乎是⽆限的。
但是,卫星接收必需有⼀个合适的天线和接收机,要想作到随处的灵活接收是极困难的;地⾯传输情况正相反,有限的频谱只能提供有限的业务量,但在其覆盖的范围内,接收则灵活得多。
有线电视的情况介于两者之间,它有较⾼的业务容量,但受限于电缆的铺设范围。
DVB标准的主要部分1、 DVB信源编码DVB信源编码采⽤Mpeg2标准。
2、DVB信道编码。
⽬的是为保证正确接收。
3种传输条件下的信道编码基本相似,分外码和内码两级,外码采⽤RS(Reed-Solomon)码,内码采⽤卷积码。
为避免突发⼲扰所引起的连续误码,采⽤码流交织技术处理。
3、DVB信号调制调制⽅法在不同传输情况下是不同的。
第一章视频A/D、D/A 实验1.3.5 实验五数字电视的国际标准(ITU-601号建议)一.实验内容1.熟悉国际标准(ITU-601号建议)的取样格式:2.改变A/D设置采用不同的取样格式:4︰2︰24︰1︰14︰4︰4了解其原理;二.实验步骤1.将计算机的串口1通过串口连接线与编码模块的串行接口相连;2.开启JH8000DTV数字电视实验系统装置“总电源”;3.开启信号源DVD以及液晶电视机的电源,按下DVD“暂停键”;4.按下“分配器开关2”同时开启编解码模块的电源(即开关2、开关3,见图1.3.1,(注意:此时开关1必须处于关闭状态)5.打开计算机并启动系统实验软件:双击桌面上的Encode图标启动软件(软件按默认路径安装后,可从“C:\Program Files\NUPT\JH8000”中找到Encode.exe图标,发送到桌面快捷方式即可得此图标),经过一个Flash界面后便进入欢迎界面,软件启动完成。
选择“MPEG”点击“进入”按钮进入主实验界面;“MPEG编码参数设置”实验项目,然后单击“进入”或者双击“MPEG 编码参数设置”实验项目,进入具体实验面板。
进入实验的基本设置界面,基本设置如下:编码模式:MPEG2编码速率:8*256Kbps(2)改变图像子采样模式:设置采用不同的取样格式:4︰2︰24︰1︰14︰4︰4由于采样速率较高且在解码端采用内插补偿,视觉上没有明显变化三.实验结果四.实验分析1.给出ITU-656的信号格式2.改变A/D设置采用不同的取样格式:4︰2︰2(Y:Cr:Cb)4︰1︰14︰4︰4观察图像质量及视频输出信号波形。
3种采样方式对应的时钟分别6.75M:3.375M:3.375M,6.75:1.6885:1.6885,6.75:6.75:6.75 可以看的出来每一种信号的采样速率都在1M以上采样速率很高;另一方面在信号解码端采用内插补偿的方式使图象质量得以完善,因此基本看不出图象质量有明显变化。
. . 1.1. DTV数字电视的主要测量技术指标 1.1.1引言 我们要准确把握数字电视传输网络质量的好坏,应该分三步。 第一步:对平均功率,MER,BER这三个指标进行测量。 MER、BER测量门限(实际经验总结)
前端 MER Pro FEC BER Post FEC
BER 64QAM
优良 38dBuv >1.00E-9 >1.00E-9 正常值 36dBuv 1.00E-8 >1.00E-9 临界值 34dBuv 1.00E-7 1.00E-8
光节点 MER Pro FEC BER Post FEC
BER 64QAM
优良 36dBuv >1.00E-9 >1.00E-9 正常值 34dBuv 1.00E-8 >1.00E-9 临界值 32dBuv 1.00E-7 1.00E-8
放大器 MER Pro FEC BER Post FEC
BER 64QAM
优良 35dBuv 1.00E-9 >1.00E-9 正常值 33dBuv 1.00E-8 1.00E-9 临界值 28dBuv 1.00E-7 1.00E-8 分支器 MER Pro FEC Post FEC . . 64QAM BER BER
优良 32dBuv 1.00E-8 >1.00E-9 正常值 28dBuv 1.00E-7 1.00E-9 临界值 24dBuv 1.00E-6 1.00E-8
机顶盒 MER Pro FEC BER Post FEC
BER 64QAM
优良 32dBuv 1.00E-8 >1.00E-9 正常值 28dBuv 1.00E-7 1.00E-8 临界值 24dBuv 1.00E-6 1.00E-7 第二步:当这些指标恶化的时候,应该对其它指标进行详细的测量,判断造成网络质量恶化的原因。因为MER的恶化是最主要的因素,它将直接导致BER的下降并最终影响用户接收机的接收效果。所以因主要测试调制质量参数,找出问题原因。
调制质量参数主要有:调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动,RS解码前误码率等。其中调制误差率反映了调制的总体质量;载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因;RS解码前误码率则反映了整个信道的可靠性的性能。对数字调制的直接测量是找到信号失真源头的有用工具。调制质量的估价是放在数字解调之后,自适应均衡器附近.
第三步:利用星座图进行逐级排查。 当然我们一般的测试工作只需要做第一步就可以,当网络有问题的时候做第二,三步;而且绝大多数时候我们第二,三步是同时进行的。建议即使网络正常也因该定时在网络前端执行第二,三步操作便于防范问题于未然。
1.1.1. 平均功率 1.1.1.1. 数字信号电平和模拟信号电平的区别 因为模拟电视图像内容是通过幅度调制来传送的,图像的内容是随时变化的,所以模拟电视的信道的功率取决于图像内容,根据图像的内容的不同,信道功率不断的变化。由于模拟电视行/场同步脉冲电平相对稳定,故我们把测量峰值电平作为判别模拟电视信号强弱的测量标准。
所有的数字调制信号都有类似噪声的特性,信号在调制到射频载波之前被进行了随机化处理,所以当发送一个数字信号时,无论它是否传送数据,在频域中观察一般都是相同的。而且在频域中观察这样的信号通常也说明不了有关的调制方式,例如是QPSK,16QAM,还是64QAM,它只能说明信号的幅度、频率、平坦度、频谱再生等等。
噪声信号的最大响应与噪声信号的功率没有关系。因为数字信号也是以噪声的形式出现,但它更像是随机加入到分析仪检测仪中的一组组脉冲,所以采用平均值作为功率系数更有价值。 . . 因为数字电视信号的信道功率相对稳定,不随内容而随机变化,所以数字电视用信道平均功率来表示本频道的功率。数字电视信号的平均功率电平也称作信道功率,这与模拟电视电平是完全不同的概念。数字信号的功率不能用峰值功率测量来完成,因为信道功率是和带宽有关的,带宽越宽,信道的平均功率越高。数字信号载波功率是正确接收的关键性因素之一,适当提高数字信号载波电平就可较大地提高抗干扰的能力。
1.1.1.2. 数字信号电平的测量方法 当用DVB-C描述QAM信号和用DVB-S描述QPSK信号时,都称调制的RF/IF信号为“载波”(C),主要是把它与来自用作有关基带解调“信号”(S)相区别。严格的说把数字信号描述为“载波”是不正确的,因为QPSK,QAM调制是抑制载波的调制机制。然而,工程师们继续使用“载波”作为该参数的称呼,特别是谈论“载”噪比时。其实载波说成像要信息功率更为恰当,确切的说应为RF/IF功率,是调制RF/IF信号的总功率。
1.1.1.3. 数字调制信号的测量方法不同于模拟信号的原因 (1)在数字调制信号中不出现载波(使用QPSK调制的DVB-S和使用QAM调制的DVB-C系统),或是有上千个载波(使用OFDM调制的DVB-T系统),所以不能测量载波。
(2)带内的调制信号有平坦的频谱,非常类似于噪声。如果从频谱以上观察,则数字调制信号的频谱像噪声一样充满整个频道。
(3)影响接收信号质量的参数与解码和误码校正前由通道(噪声,幅度和相位不等,回波等)引入的比特和字误差有关。
(4)数字信号本身具有峭壁效应,不同于模拟信号。 信号电平定义为在有效带宽内所选射频和中频信号的均方根值(RMS)功率。它是用热功率传感器或频谱仪在前端输出口和系统输出口进行测量所得。用热功率探头测量时必须没有任何其它信号(包括噪声)。在多信号系统中,也就是CATV网络,但频道的RF/IF功率需要进行频率选择,因此必须使用在热功率表前增加了频道滤波器并具有频带功率测量功能的频谱分析仪或测量接收机进行测量。
数字传输的峰值功率比平均功率高6-10dB,在有线同轴网络中为了防止放大器的压缩和互调干扰产物,要求通过调节峰值功率来降低平均传输功率,数字调制信号电平可比模拟调制信号电平低10dB左右。 .
. 图 1-1数字电视信号的频谱形状 图 1-2通道功率测量的画面 1.1.2. 调制误差率(MER) MER(Modulation Error Ratio) 其中,I和Q是理想的QAM接收机相位图中的数据点,δI和δQ是由损伤引起的接收的数据点和理想的QAM相位图的点的误差,N是在数据抽样中捕获的点数。上式中的N是数据抽样的大小,他一般比相位图中的点数多,为了能捕获到具有代表性的抽样。换句话说,它是测量由任何损伤合法设计与理想的相位图点的位置相比的. . 道德不理想导致的相位图族的变化。 22
11022110logNjjjdBNjjjIQMERdBIQ
在测量时,矢量分析仪首先对被测量数字调制信号进行接收和采样,调整信号经解调后于基准矢量信号进行比较。被测矢量信号与基准矢量信号之间的差矢量信号被称为误差矢量信号,有误差矢量信号中既包含幅度误差信息,也包含相位误差信息。在干扰小的时候MER变化缓慢,随着干扰的增大,当出现误码率时,MER变化很快。
MER可以被认为是信噪比测量的一种形式,它将精确表明接收机对信号的解调能力,因为它不仅包括高斯噪声,而且包括接收星座图上所有其它不可校正的损伤。如果信号中出现的有效损伤仅仅是高斯噪声,那么MER等于S/N。
接收到的矢量式理想矢量和误差矢量的和接收矢量误差矢量
理想矢量
图1-3 MER的原理示意图 MER的经验门限值对于64QAM为23.5dB,对于256QAM为28.5dB,低于此值,星座图将无法锁定。另外对不同的部分MER的指标也存有一些经验值:在前端>38dB,分前端>36dB,光节点>34dB,用户>26dB。
1.1.3. 误差矢量幅度(EVM) 和MER相关的参数是误差矢量幅度(EVM),它的定义为
22
12max1100%NjjjIQNEVMS
线性比值 其中Smax是M相QAM相位图最远状态的矢量的幅度。 . . δI和δQ是由损伤引起的接收的数据点和理想的QAM相位图的点的误差,N是在数据抽样中捕获的点数。 EVM是在IQ(同相与正交)星座图上检测到的载波与其理论上的准确位置之间的距离,是“误差信号矢量”与“最大信号幅度”之比,表达为RMS百分比值。在干扰小的时候EVM变化很快,当接近数字信号即将崩溃的悬崖时,变化缓慢。
EVM的定义和测量原理与MER非常相似,也是采用误差矢量的幅度来描述调制失真,只是在测量参数的定义上略有区别。MER和EVM的区别在于评价的基准不同。MER以基准矢量幅度的有效值为基准,而EVM则以基准矢量幅度的峰值为基准。
IQ测量信号
理想信号EVM
误差矢量示意图 图 1-4EVM的原理示意图 1.1.4. 比特误码率 定义:BER(比特误码率)是发生误码的位数与传输的总位数之比 BER 被叙述为大量传送码的错误码比率10的几次方来表示,例如测量得3E-7 表示在一千万次传送码有3 次被误解,此比率是采用少数的实际传送码来实际分析并统计而推估的值,越低的BER 代表越好的效能表现。
BER(Pre-FEC):纠错前误码率:FEC纠错算法可以检测出错误比特的数量,同时还可以纠正其中的一部分错误,纠错前的误码率就是实际发生错误的比特数量和总的传送比特数量的比值。BER(Post-FEC):纠错后误码率:FEC纠错算法在检测出有多少错误比特后,根据自身的纠错能力,纠正错误比特当中的一部分或者全部的错误,用还没有被纠正的错误比特数量与总的传送比特数量进行比较就是纠错后的误码率。当信号质量很好的情况下,纠错前与纠错后的误码率数值是相同的,但有一定干扰存在的情况下,纠错前和纠错后的误码率是不同的,纠错后的误码率要更好。
典型的目标值为1E-09,准无误码BER为2E-04;临界BER为1E-03;BER大于1E-03将丧失服务。尽管较差的BER 表示信号品质较差,但BER 不只是测量纯粹QAM 信号本身的情况,因为BER 测量侦测并统计每个被误解的码,他是一个灵敏的指标可指出问题是由瞬间的或突然发生的噪声干扰。
测试的误码率的结果表示的意义
科学计数法
