数字电视网络测试方案

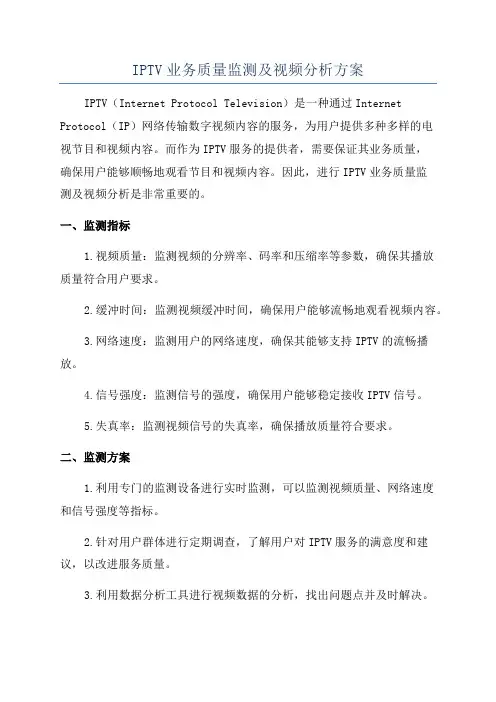

IPTV业务质量监测及视频分析方案IPTV（Internet Protocol Television）是一种通过Internet Protocol（IP）网络传输数字视频内容的服务，为用户提供多种多样的电视节目和视频内容。

而作为IPTV服务的提供者，需要保证其业务质量，确保用户能够顺畅地观看节目和视频内容。

因此，进行IPTV业务质量监测及视频分析是非常重要的。

一、监测指标1.视频质量：监测视频的分辨率、码率和压缩率等参数，确保其播放质量符合用户要求。

2.缓冲时间：监测视频缓冲时间，确保用户能够流畅地观看视频内容。

3.网络速度：监测用户的网络速度，确保其能够支持IPTV的流畅播放。

4.信号强度：监测信号的强度，确保用户能够稳定接收IPTV信号。

5.失真率：监测视频信号的失真率，确保播放质量符合要求。

二、监测方案1.利用专门的监测设备进行实时监测，可以监测视频质量、网络速度和信号强度等指标。

2.针对用户群体进行定期调查，了解用户对IPTV服务的满意度和建议，以改进服务质量。

3.利用数据分析工具进行视频数据的分析，找出问题点并及时解决。

4.定期组织技术人员进行实地检查和测试，确保IPTV服务的正常运行。

5.与第三方机构合作，进行独立的服务质量检测，确保其客观性和公正性。

1.利用视频分析软件进行视频内容的分析，找出用户喜好和观看习惯，以提供更有针对性的内容。

2.对视频质量进行定量分析，找出问题点并进行优化，提高视频播放质量。

3.利用数据挖掘技术进行用户行为分析，提供个性化的服务，增加用户粘性。

4.对热门节目和内容进行分析，提前预测用户需求，并进行相应的安排和推送。

5.对广告内容进行分析，提高广告点击率和转化率，提高广告效果。

综上所述，进行IPTV业务质量监测及视频分析是非常重要的，可以提高IPTV服务的质量，提升用户体验，增加用户粘性，增强竞争力。

希望以上方案能够为IPTV服务提供者提供一些参考和借鉴，帮助其提升服务质量，获得更多用户认可和支持。

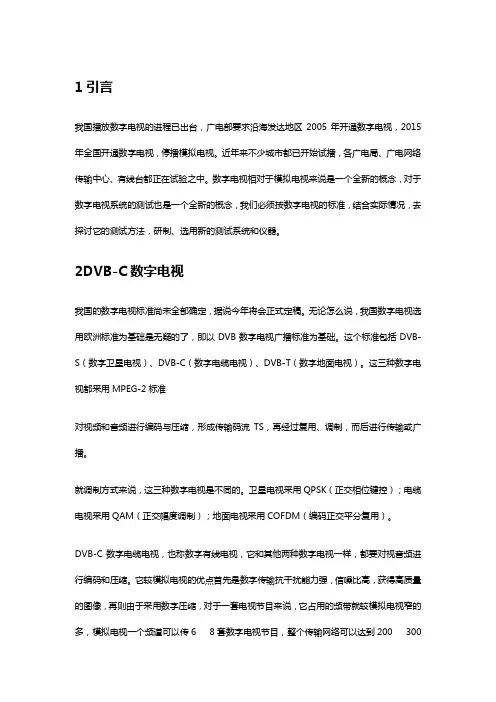

1引言我国播放数字电视的进程已出台，广电部要求沿海发达地区2005年开通数字电视，2015年全国开通数字电视，停播模拟电视。

近年来不少城市都已开始试播，各广电局、广电网络传输中心、有线台都正在试验之中。

数字电视相对于模拟电视来说是一个全新的概念，对于数字电视系统的测试也是一个全新的概念，我们必须按数字电视的标准，结合实际情况，去探讨它的测试方法，研制、选用新的测试系统和仪器。

2DVB-C数字电视我国的数字电视标准尚未全部确定，据说今年将会正式定稿。

无论怎么说，我国数字电视选用欧洲标准为基础是无疑的了，即以DVB数字电视广播标准为基础。

这个标准包括DVB-S（数字卫星电视）、DVB-C（数字电缆电视）、DVB-T（数字地面电视）。

这三种数字电视都采用MPEG-2标准对视频和音频进行编码与压缩，形成传输码流TS，再经过复用、调制，而后进行传输或广播。

就调制方式来说，这三种数字电视是不同的。

卫星电视采用QPSK（正交相位键控）；电缆电视采用QAM（正交幅度调制）；地面电视采用COFDM（编码正交平分复用）。

DVB-C数字电缆电视，也称数字有线电视，它和其他两种数字电视一样，都要对视音频进行编码和压缩。

它较模拟电视的优点首先是数字传输抗干扰能力强，信噪比高，获得高质量的图像，再则由于采用数字压缩，对于一套电视节目来说，它占用的频带就较模拟电视窄的多，模拟电视一个频道可以传68套数字电视节目，整个传输网络可以达到200300套节目，而且数字电视系统便于开展数据传输等增值业务，这是数字电视传输网络前途无量的希望！3DVB-C系统测试标准系统测试标准原则上按《DVB系统测试标准TR101290》，该标准对MPEG2TS流的测试，卫星和电视网络传输媒介共同参数的测试，电视网络、卫星、地面、MMDS/MVDS的专门测试都给出了具体的方法和要求。

TR101290建议的MPEG2TS流测量和分析方法包括MPEG2第4个文件中的规定测试（ISO/IEC138184）和DVB SI文件TR10 1290和EN300468，测试并不依赖于任何商业用解码器及芯片，而是使用MPEG2T STD（目标解码器）的标准解码程序。

• 8•前言：为进一步在全国范围内推广和普及地面数字电视广播，根据总局的统一部署，总局在全国范围开始实施中央广播电视节目无线数字化覆盖工程，该工程由地面数字电视广播系统和调频频段数字音频广播系统两部分组成，实现 12 套中央电视节目的无线数字化覆盖，同时承担 3 套中央广播节目的无线数字化覆盖工作。

随着山西省中央地面数字电视覆盖工程的开展，截至2017年12月15日，已完成山西省广播电视局所规划的146座DTMB 发射台站建设工程，完成了21部发射机在21个发射台进行数字音频广播（CDR ）覆盖试点。

工程完工的同时对中央地面数字电视信号覆盖效果及数字音频广播（CDR ）网络覆盖进行了技术测试。

1.山西省中央广播电视节目无线数字化覆盖工程规划表1 山西中央广播电视节目无线数字化覆盖工程（太原地区）规划序号区县发射台名台址海拔高度(米)频道功率等级（千瓦）节目1太原市庙前山调频广播发射台太原市庙前山1865DS-321中七等4套节目2太原市庙前山调频广播发射台太原市庙前山1865DS-301中一等8套节目3太原市古交市古交发射台红梁山986DS-250.3中七等4套节目4太原市古交市古交发射台红梁山986DS-301中一等8套节目5太原市娄烦县娄烦发射台周洪山1770DS-400.3中七等4套节目6太原市娄烦县娄烦发射台周洪山1770DS-301中一等8套节目7太原市阳曲县阳曲电视转播台阳曲县城881DS-160.3中七等4套节目8太原市阳曲县阳曲电视转播台阳曲县城881DS-301中一等8套节目表2 山西省中央广播电视节目无线数字化覆盖工程补点工程（太原地区）规划序号区县发射台名台址海拔高度(米)频道功率等级 (千瓦)节目1省局省局老军营电视发射中心太原市南内环街138号784DS-321中七等4套节目2省局省局老军营电视发射中心太原市南内环街138号784DS-301中一等8套节目5省局省局石岭关微波站太原市阳曲县大盂镇石岭关峰坡山顶1152DS-161中七等4套节目6省局省局石岭关微波站太原市阳曲县大盂镇石岭关峰坡山顶1152DS-301中一等8套节目7太原市阳曲县阳曲县广播电视台泥屯镇867DS-160.05中七等4套节目8太原市阳曲县阳曲县广播电视台泥屯镇867DS-300.05中一等8套节目9太原市阳曲县阳曲县广播电视台凌井店乡1240DS-160.05中七等4套节目10太原市阳曲县阳曲县广播电视台凌井店乡1240DS-300.05中一等8套节目11太原市阳曲县阳曲县广播电视台大盂镇994DS-160.05中七等4套节目12太原市阳曲县阳曲县广播电视台大盂镇994DS-300.05中一等8套节目• 9•表3 山西省数字音频广播（CDR）节目规划方案序号州市县台名频率（MHz）功率（kW）1长治市武乡县上司电视转播台100.712大同市阳高县阳高县电视转播台93.613晋城市沁水县沁水电视发射台10314晋中市和顺县和顺县广播电视发射台107.715吕梁市临县黄龙转播台89.116吕梁市兴县4648台96.217忻州市繁峙县繁峙电视发射台100.218忻州市五台县五台电视转播台89.819忻州市五寨县4844电视发射台100110太原市市辖区庙前山广播发射台971011大同市市辖区七峰山台107.6312阳泉市市辖区阳泉人民广播电台97.80.313长治市市辖区长治市电视转播台101.8314晋城市泽州县伊侯山微波台100315朔州市市辖区朔州人民广播电台96.70.316晋中市昔阳县昔阳调频广播发射台96.61017运城市万荣县稷王山广播发射台105.7318忻州市市辖区忻州人民广播电台92.80.319忻州市原平市1125台97.61020临汾市霍州市328台93.81021吕梁市中阳县木孤山调频广播发射台93.332.中央广播电视节目无线数字化覆盖工程技术方案2.1 地面数字电视广播系统2.1.1 采用标准视频编码采用GY/T 257.1-2012《广播电视先进音视频编解码第1部分视频》（“AVS+”）；音频编码采用GB/T 22726-2008《多声道数字音频编解码技术规范》（“DRA”）；覆盖采用GB 20600-2006《数字电视地面广播传输系统帧结构、信道编码和调制》。

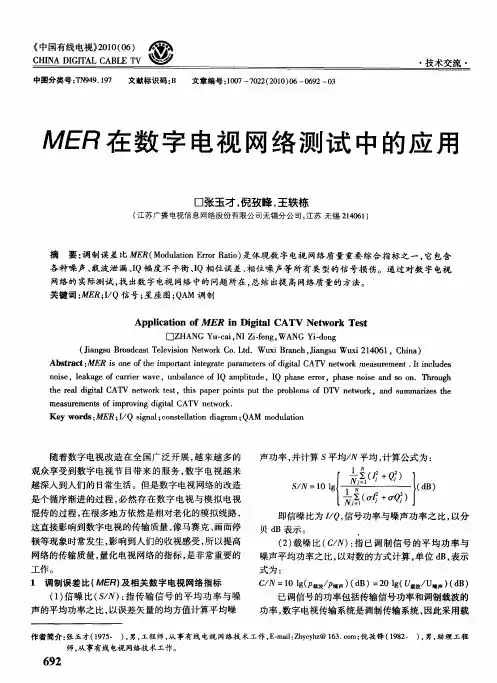

MER在数字电视网络测试中的应用随着数字电视改造在全国广泛的开展，越来越多的观众享受到数字电视节目带来的服务，数字电视越来越深入到人们的日常生活。

但是，数字电视网络的改造是个循序渐进的过程，必然存在数字电视与模拟电视混传的过程，在很多地方依然是相对老化的模拟线路，这直接影响到数字电视的传输质量，像马赛克、画面停顿等现象时常发生，影响到人们的收视的感受。

所以如何提高网络的传输质量，量化电视网络的指标，是非常重要的工作。

1 调制误差比（MER）及相关数字电视网络指标(1) 信噪比(S/N)：指传输信号的平均功率与噪声的平均功率之比，以误差矢量的均方值计算平均噪声功率，并计算S平均/N平均，计算公式为：2212211()10lg()1()Nj jjNj jjI QNS dBNI QNσσ==⎧⎫+⎪⎪⎪⎪=⎨⎬⎪⎪+⎪⎪⎩⎭∑∑即信噪比为I/Q,信号功率与噪声功率之比，以分贝（dB）表示。

（2）载噪比（C/N）：指已调制信号的平均功率与噪声平均功率之比，以对数的方式计算，单位dB，表示式为：10lg()20lg()P UC dB dBN P U⎛⎫⎛⎫==⎪ ⎪⎝⎭⎝⎭载波载波噪声噪声已调信号的功率包括传输信号功率和调制载波的功率，数字电视传输系统是调制传输系统，因此采用载噪比指标，它代表噪声干扰相对调制的强弱程度，直接反映出调制信号相对噪声干扰的强弱程度。

（3）比特误码率（BER）：BER是描述数字电视信号传输质量的重要指标，定义为在确定的时间期间内错误比特和传输比特总数之间的比值。

即：BER=错误比特数/传输比特数BER越低，代表数字电视信号传输的质量越好，典型的理想目标值为10－9，这时电视节目清晰而流畅；当达到10－4时，偶尔会出现马赛克和停顿现象，影响观看的程度有限；当达到10－3时，会出现连续大量的马赛克，基本不能收看。

（4）调制误差率（MER）：MER是信号矢量幅度的有效值与误差幅度的有效值的比值，以dB为单位表示，定义式如下：222211222211()()10lg()20lg()()()NNj jj jjjN Nj j j jj jI QI QMER dB dBI Q I Qδδδδ====⎧⎫++⎪⎪⎪⎪==⎨⎬⎪⎪++⎪⎪⎩⎭∑∑∑∑其中:j j j jI I Q Qδδ++、jQ是理想位置矢量，jIδ、jQδ是误差矢量。

机顶盒测试报告1. 引言机顶盒是一种用于接收和解码数字电视信号的设备，能够将数字电视信号转换为可供电视机显示的画面。

本文将对机顶盒进行全面的测试，包括硬件测试和软件测试。

2. 硬件测试2.1 电源测试首先，我们对机顶盒的电源进行测试。

我们使用万用表测量了机顶盒的电源电压和电流，确保其在正常范围内。

同时，我们还进行了电源开关的测试，以确保机顶盒能够正常启动和关闭。

2.2 网络连接测试接下来，我们测试了机顶盒的网络连接功能。

我们首先使用网线将机顶盒连接到路由器，然后使用网络测试工具对网络连接进行测试。

我们测试了机顶盒的网络下载速度和稳定性，确保其能够正常连接互联网并流畅播放在线视频。

2.3 视频输出测试为了测试机顶盒的视频输出功能，我们将其连接到一台电视机。

我们首先使用HDMI线连接机顶盒和电视机，并确保视频信号正常传输。

然后，我们测试了机顶盒的分辨率和画质设置，以确保能够提供高质量的视频输出。

2.4 遥控器测试机顶盒的遥控器是用户与设备交互的关键工具，因此我们对其进行了全面测试。

我们测试了遥控器的按键功能和响应速度，确保用户能够方便地操作机顶盒。

3. 软件测试3.1 操作系统测试机顶盒的操作系统是其核心组成部分，我们对其进行了功能和稳定性测试。

我们测试了操作系统的启动速度和运行稳定性，确保其能够顺畅地运行各种应用程序。

3.2 应用程序测试机顶盒通常预装了各种应用程序，我们对这些应用程序进行了功能和性能测试。

我们测试了应用程序的安装和卸载功能，并确保其能够正常运行，提供良好的用户体验。

3.3 多媒体播放测试由于机顶盒主要用于播放多媒体内容，我们对其多媒体播放功能进行了全面测试。

我们测试了机顶盒的音频和视频播放质量，包括声音清晰度、画质流畅度和格式兼容性等方面。

3.4 系统更新测试为了确保机顶盒能够及时升级和更新，我们对系统更新功能进行了测试。

我们测试了系统更新的稳定性和可靠性，以及更新后的功能和性能改进。

.数字电视的主要测量技术指标1.1.1引言我们要准确把握数字电视传输网络质量的好坏，应该分三步。

第一步：对平均功率，MER,BER这三个指标进行测量。

MER、BER测量门限（实际经验总结）第二步：当这些指标恶化的时候，应该对其它指标进行详细的测量，判断造成网络质量恶化的原因。

因为MER的恶化是最主要的因素，它将直接导致BER的下降并最终影响用户接收机的接收效果。

所以因主要测试调制质量参数，找出问题原因。

调制质量参数主要有：调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动，RS解码前误码率等。

其中调制误差率反映了调制的总体质量；载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因；RS解码前误码率则反映了整个信道的可靠性的性能。

对数字调制的直接测量是找到信号失真源头的有用工具。

调制质量的估价是放在数字解调之后，自适应均衡器附近.第三步：利用星座图进行逐级排查。

当然我们一般的测试工作只需要做第一步就可以，当网络有问题的时候做第二，三步；而且绝大多数时候我们第二，三步是同时进行的。

建议即使网络正常也因该定时在网络前端执行第二，三步操作便于防范问题于未然。

1.1.1.平均功率1.1.1.1.数字信号电平和模拟信号电平的区别因为模拟电视图像内容是通过幅度调制来传送的，图像的内容是随时变化的，所以模拟电视的信道的功率取决于图像内容，根据图像的内容的不同，信道功率不断的变化。

由于模拟电视行/场同步脉冲电平相对稳定，故我们把测量峰值电平作为判别模拟电视信号强弱的测量标准。

所有的数字调制信号都有类似噪声的特性，信号在调制到射频载波之前被进行了随机化处理，所以当发送一个数字信号时，无论它是否传送数据，在频域中观察一般都是相同的。

而且在频域中观察这样的信号通常也说明不了有关的调制方式，例如是QPSK，16QAM，还是64QAM，它只能说明信号的幅度、频率、平坦度、频谱再生等等。

噪声信号的最大响应与噪声信号的功率没有关系。

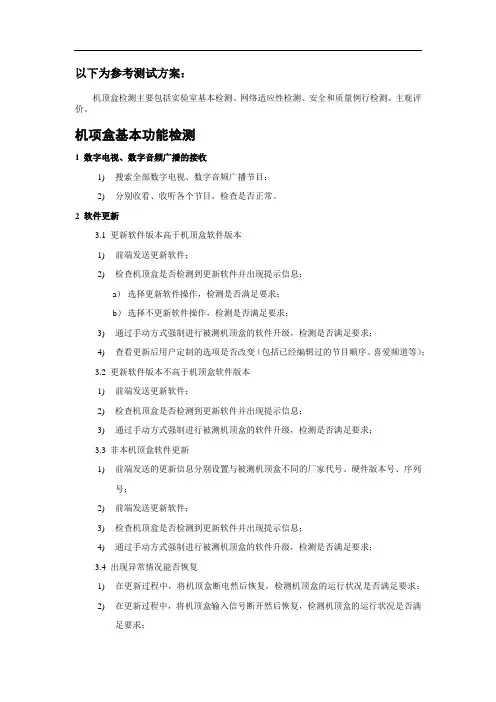

以下为参考测试方案：机顶盒检测主要包括实验室基本检测、网络适应性检测、安全和质量例行检测、主观评价。

机项盒基本功能检测1 数字电视、数字音频广播的接收1)搜索全部数字电视、数字音频广播节目；2)分别收看、收听各个节目，检查是否正常。

2 软件更新3.1 更新软件版本高于机顶盒软件版本1)前端发送更新软件；2)检查机顶盒是否检测到更新软件并出现提示信息；a）选择更新软件操作，检测是否满足要求；b）选择不更新软件操作，检测是否满足要求；3)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；4)查看更新后用户定制的选项是否改变（包括已经编辑过的节目顺序、喜爱频道等）；3.2 更新软件版本不高于机顶盒软件版本1)前端发送更新软件；2)检查机顶盒是否检测到更新软件并出现提示信息；3)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；3.3 非本机顶盒软件更新1)前端发送的更新信息分别设置与被测机顶盒不同的厂家代号、硬件版本号、序列号；2)前端发送更新软件；3)检查机顶盒是否检测到更新软件并出现提示信息；4)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；3.4 出现异常情况能否恢复1)在更新过程中，将机顶盒断电然后恢复，检测机顶盒的运行状况是否满足要求；2)在更新过程中，将机顶盒输入信号断开然后恢复，检测机顶盒的运行状况是否满足要求；3 频道切换切换频道，记录频道切换时间，检查是否满足要求；4 显示界面调阅所有的中文信息提示（如：菜单、节目描述、EPG等），打开菜单界面，检查是否满足要求；5 声道设置1)使用快速自动搜索出全部播放的标准清晰度数字电视、数字音频广播；2)检查各节目的声道设置是否满足要求；3)在前端改变节目的声道设置，检测机顶盒的运行状况是否满足要求；4)在机顶盒端手动改变节目的声道设置，检查是否满足要求；6 音量1)使用快速自动搜索搜出全部播放的标准清晰度数字电视、数字音频广播；2)检查各节目的音量设置是否满足要求音量基本一致的要求；3)改变各节目的音量设置，检查是否满足各节目音量设置单独存储的要求。
